Stand tham số cho synthesizer Tempera

Đây là một cái stand có thể in 3D cho Tempera synthesizer. Nó gồm 2 phần, gắn vào các lỗ bắt chuẩn VESA ở mặt đáy và có thể tùy biến trong OpenSCAD.

BOM

Linh kiện dùng cho một phần (tổng cộng cần hai phần):

• 2× Chân cao su dán phía dưới (đường kính 12.7mm): 3M Bumpon series SJ5012 (7000001884)
• 2× Ốc/vít M4 (tùy theo biến thể stand)

Lưu ý khi chọn ốc. Chiều dài ren tối đa bên trong Tempera là 5 mm. Dùng ốc dài hơn có thể làm hư phần bên trong.

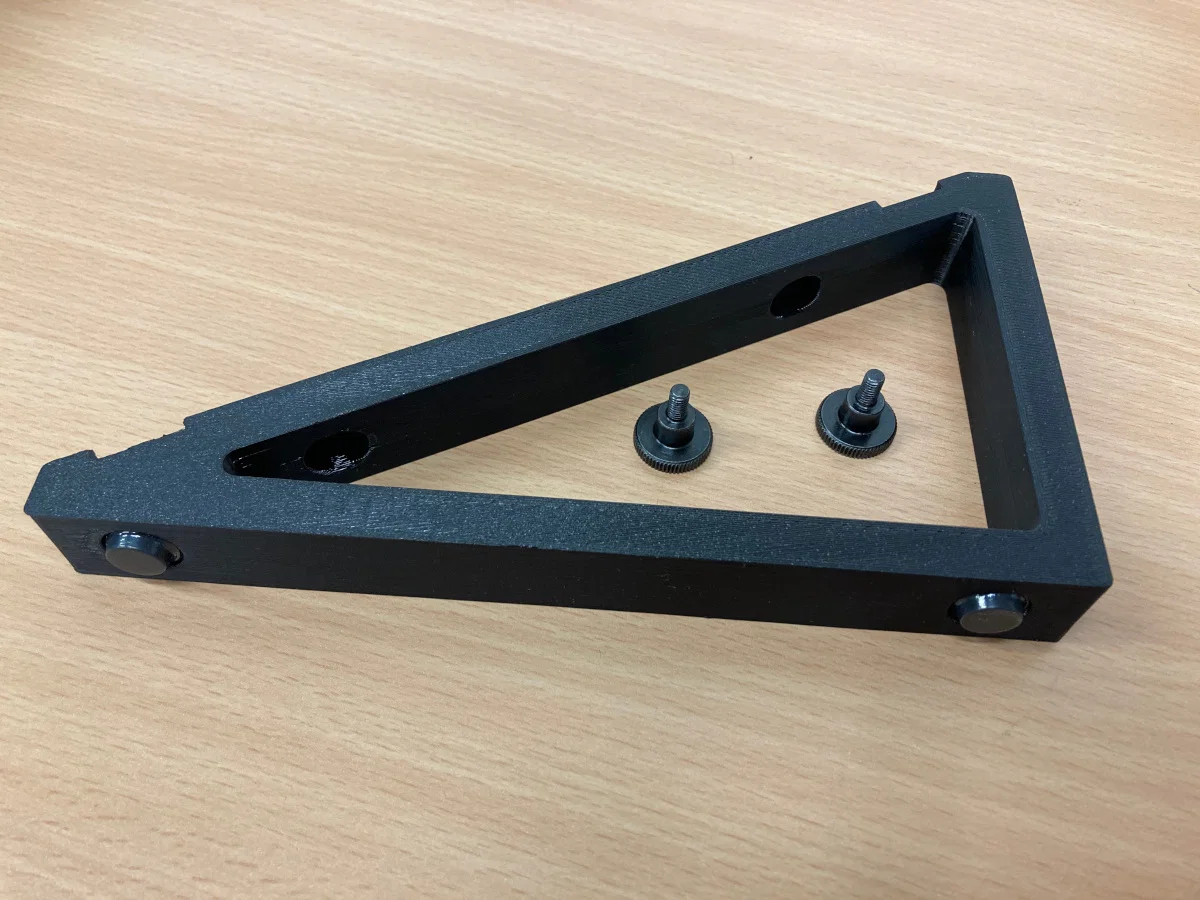

Base stand

Ốc/vít: M4x8 (DIN 464)

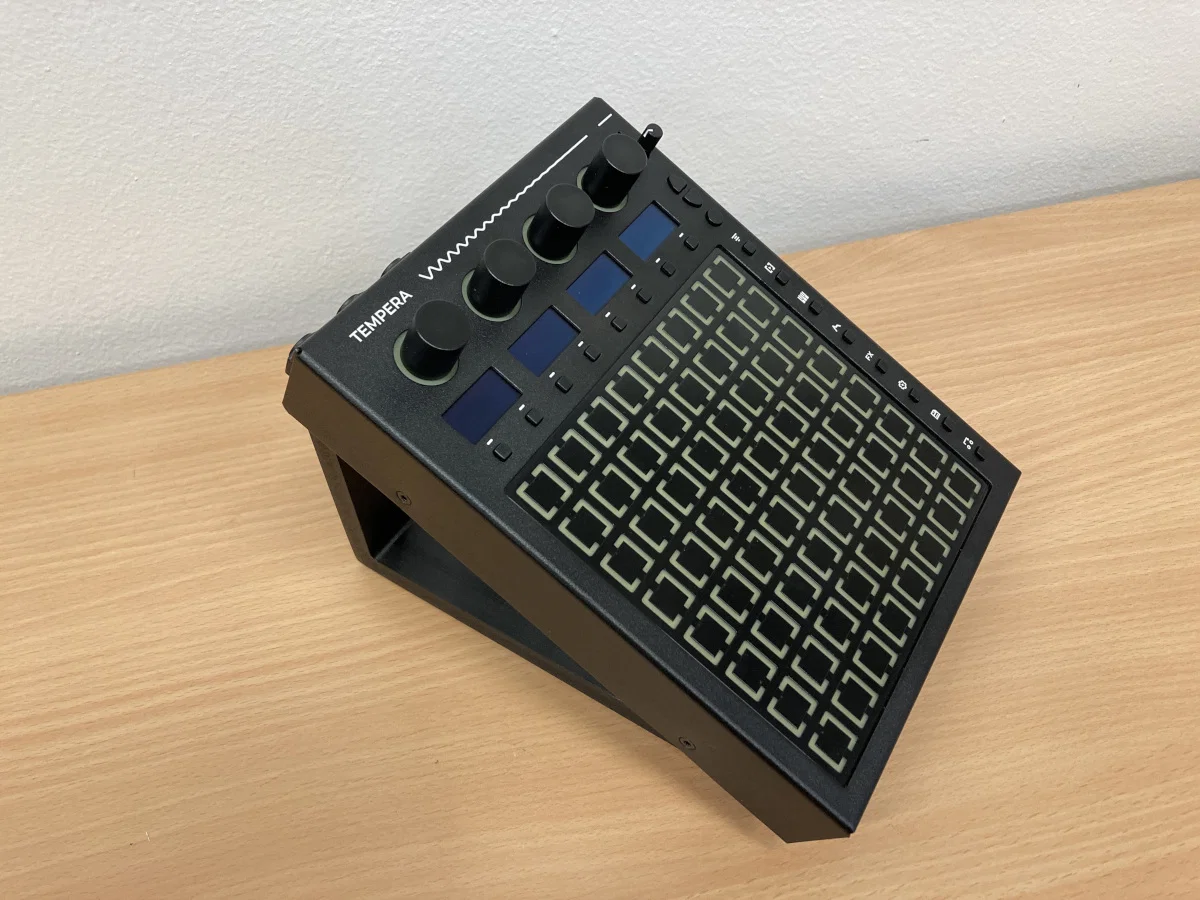

Base stand trong tempera_stand.scad có góc 28 độ và được bắt bằng ốc DIN464 M4x8.

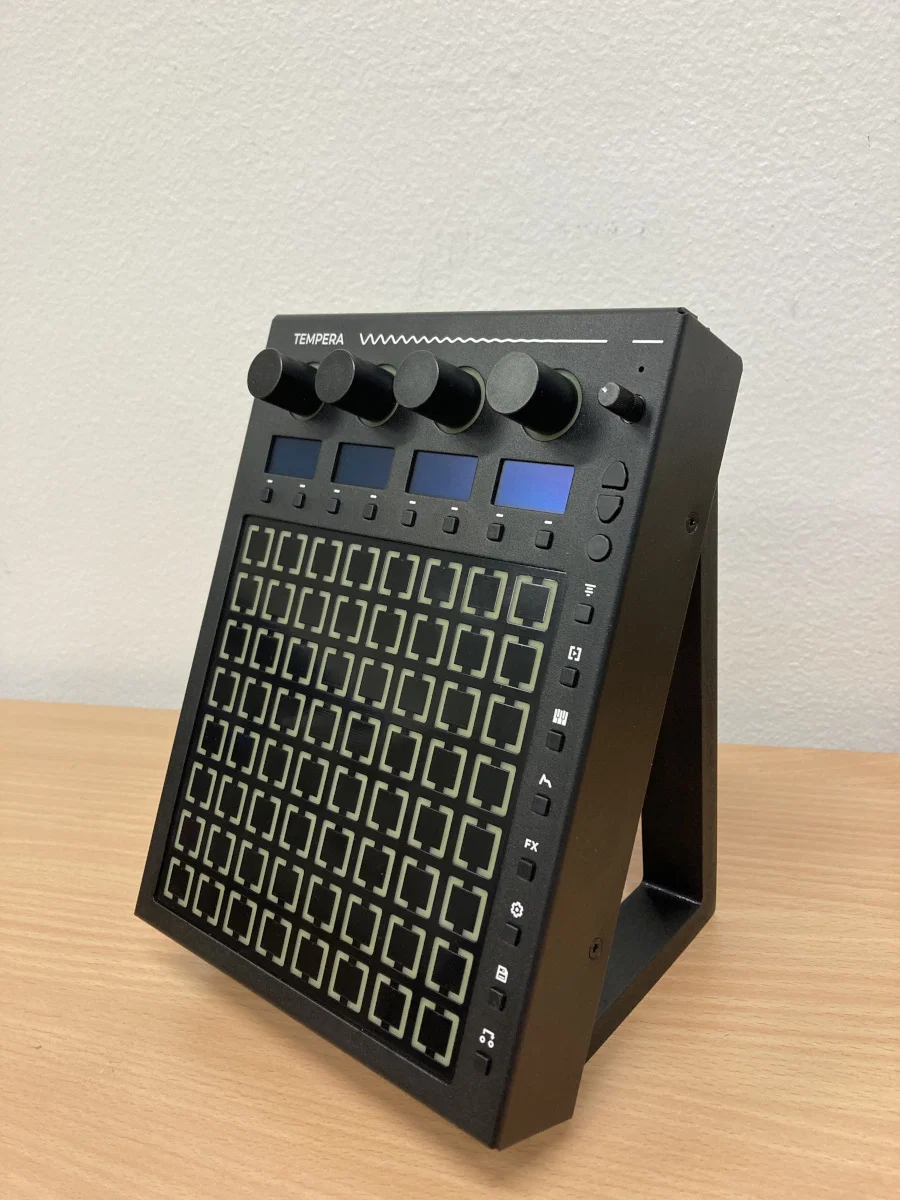

Cái stand cũng có thể lật ngược để được góc dốc hơn, và có thể gắn thêm một cặp chân cao su ở cạnh ngắn.

Base stand không cần khả năng lật ngược

Ốc/vít: M4x8 (DIN 464)

Base stand có một bậc nhỏ ở phía sau, cần thiết để có thể lật ngược stand và gắn Tempera với góc 62° thay vì 28°. Nếu không cần tính năng này, có thể bỏ bậc đó như minh họa trong file tempera_stand_simplified.scad.

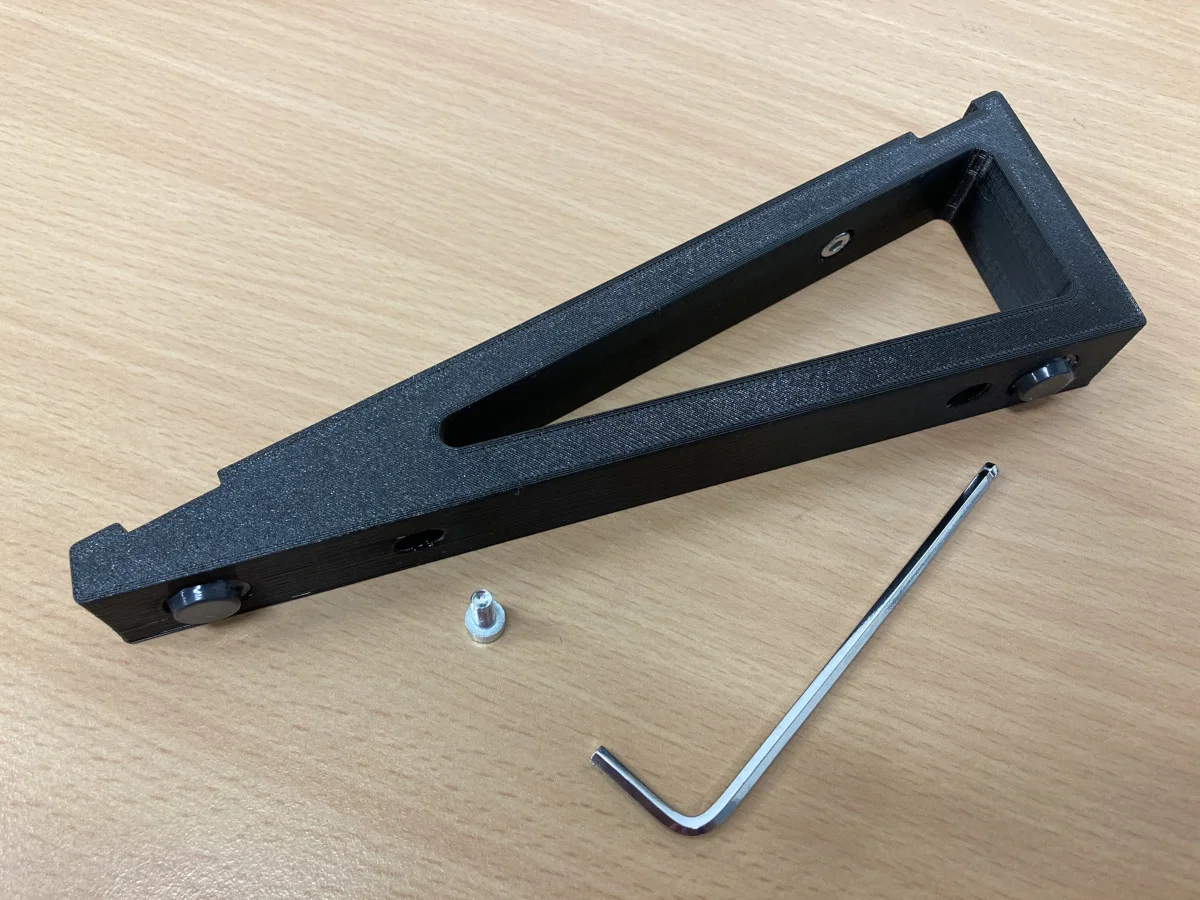

Low profile stand

Ốc/vít: M4x10 (inbus DIN 912)

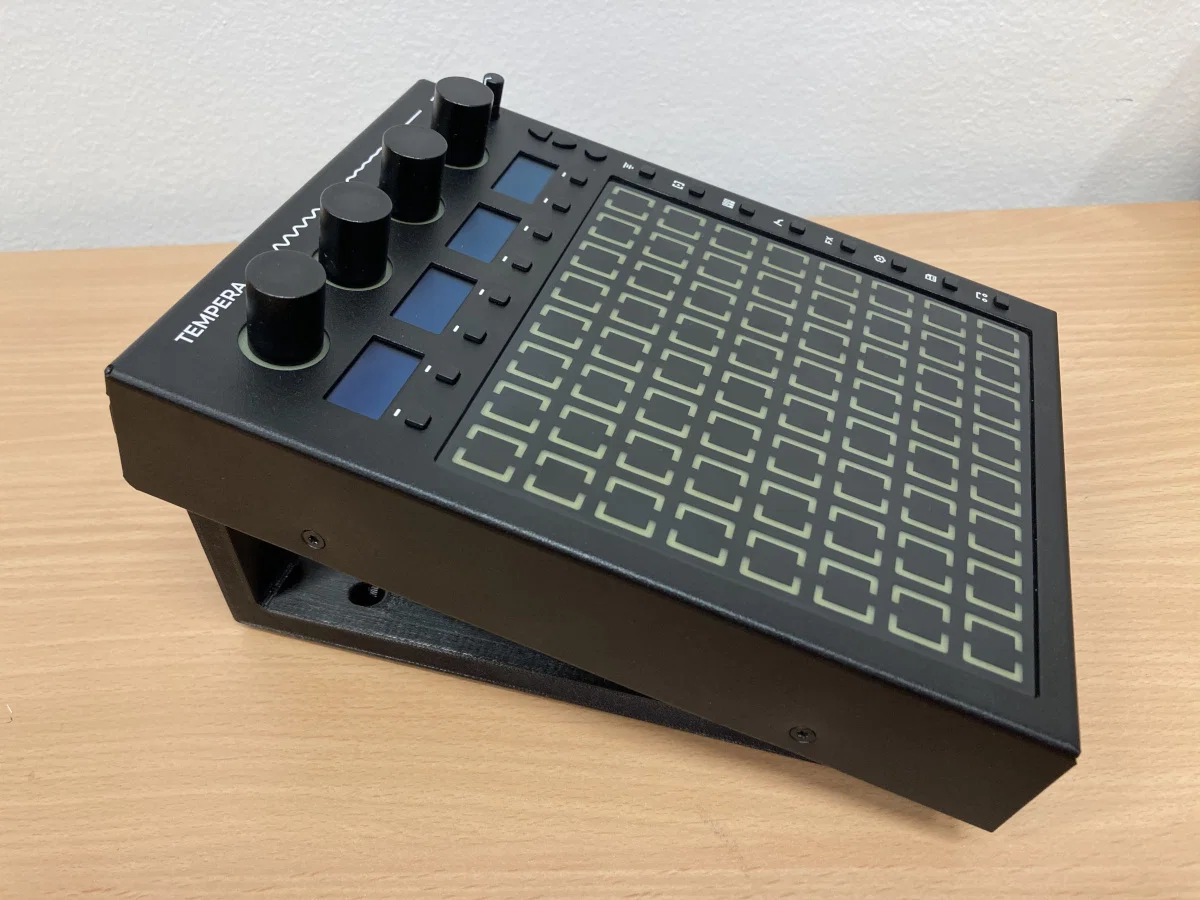

Low profile stand trong tempera_stand_low.scad có góc 15 độ và được bắt bằng ốc M4x10 inbus (lục giác) vì không đủ chỗ cho ốc DIN464. Các lỗ để đưa tua-vít xuyên suốt toàn bộ thân để lắp ráp dễ hơn.

Do góc nhỏ nên stand này không thể lật ngược.

In ấn

Stand gồm 2 phần. Nhớ mirror phần thứ hai trong slicer, nếu không các phần khoét cho chân cao su của Tempera sẽ không khớp.

Khuyến nghị in với mặt có phần khoét chân cao su hướng xuống heat bed — cách này cần supports nhưng bề mặt hướng ra ngoài sẽ đẹp hơn.

File nguồn

File nguồn có tại: https://github.com/adamheinrich/tempera_stand
