Vỏ PC mATX đơn giản (Simple mATX form PC chassis)

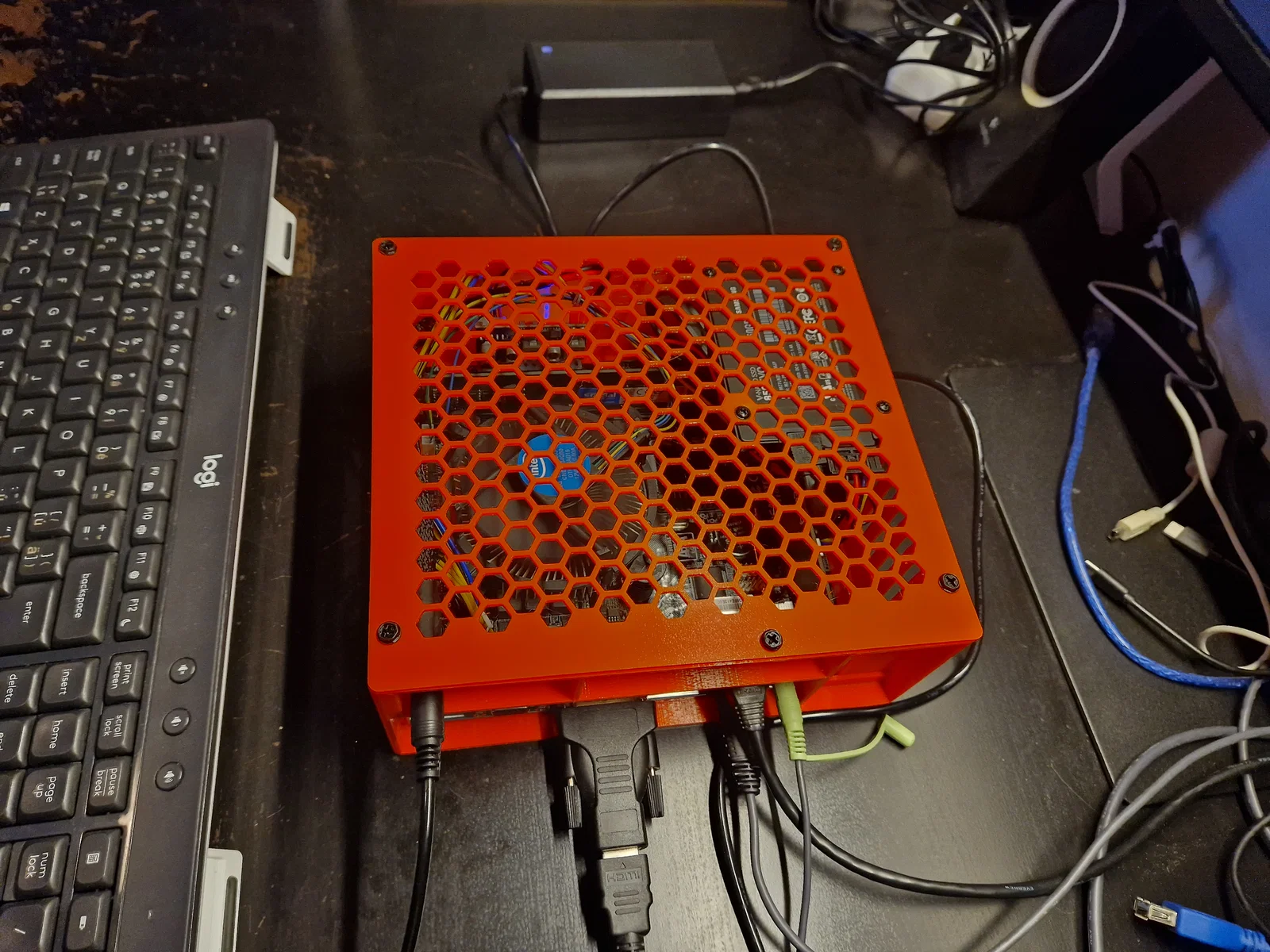

Mình có mấy mainboard mATX cỡ nhỏ đời cũ không xài tới, cấu hình vẫn đầy đủ. Trước khi đem đi tái chế, mình thấy cần một cái server nhỏ chạy Linux. Thùng Midi Tower zin kèm nguồn 400W thì đúng là quá cồng kềnh cho bộ này. Tìm hoài không thấy cái gì vừa ý, đơn giản mà đủ nhỏ, nên quyết định tự làm.

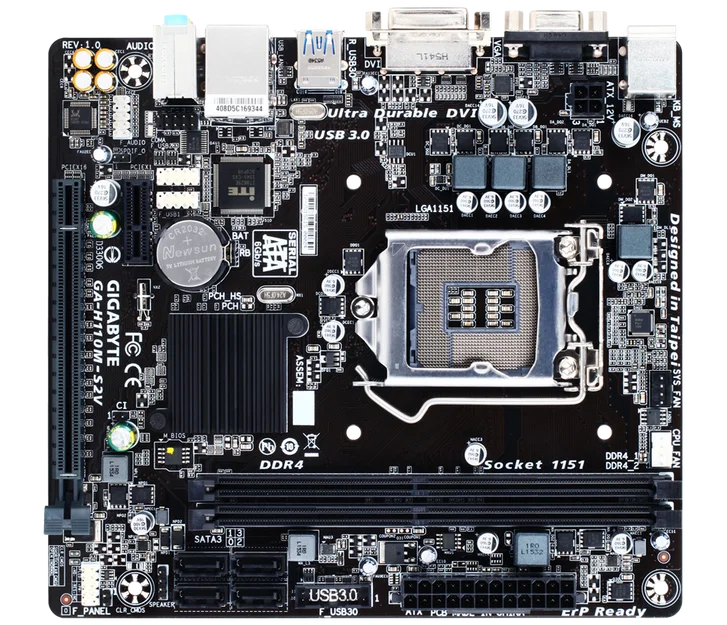

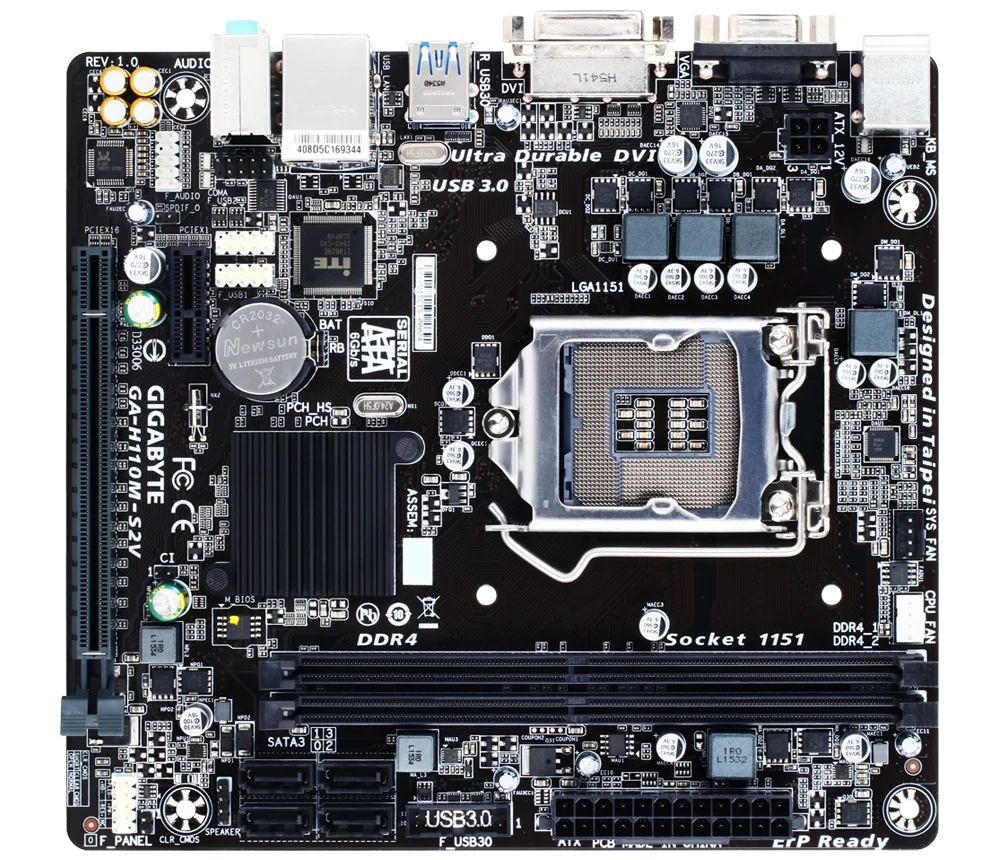

Mình không chắc thiết kế này có “universal” cho mọi board mATX không, vì mình làm theo board của mình và chừa ra chút khoảng dự phòng. Kích thước board là 19.0cm x 17.4cm, GA-H110M-S2V (có hình đính kèm). Nên bạn nhớ đo/kiểm tra kích thước trước. Case có thể gắn tối đa 2 card PCI-e loại nhỏ (small form factor), mình đang gắn thêm 1 card mạng.

Bạn nhiều khả năng sẽ phải khoan thêm lỗ cho nút bấm hoặc LED (nếu cần). Hoặc tự chỉnh sửa lại một chút. Mình có thể chia sẻ file nguồn Fusion360, nhưng đây là kiểu thiết kế nhanh làm trong cuối tuần.

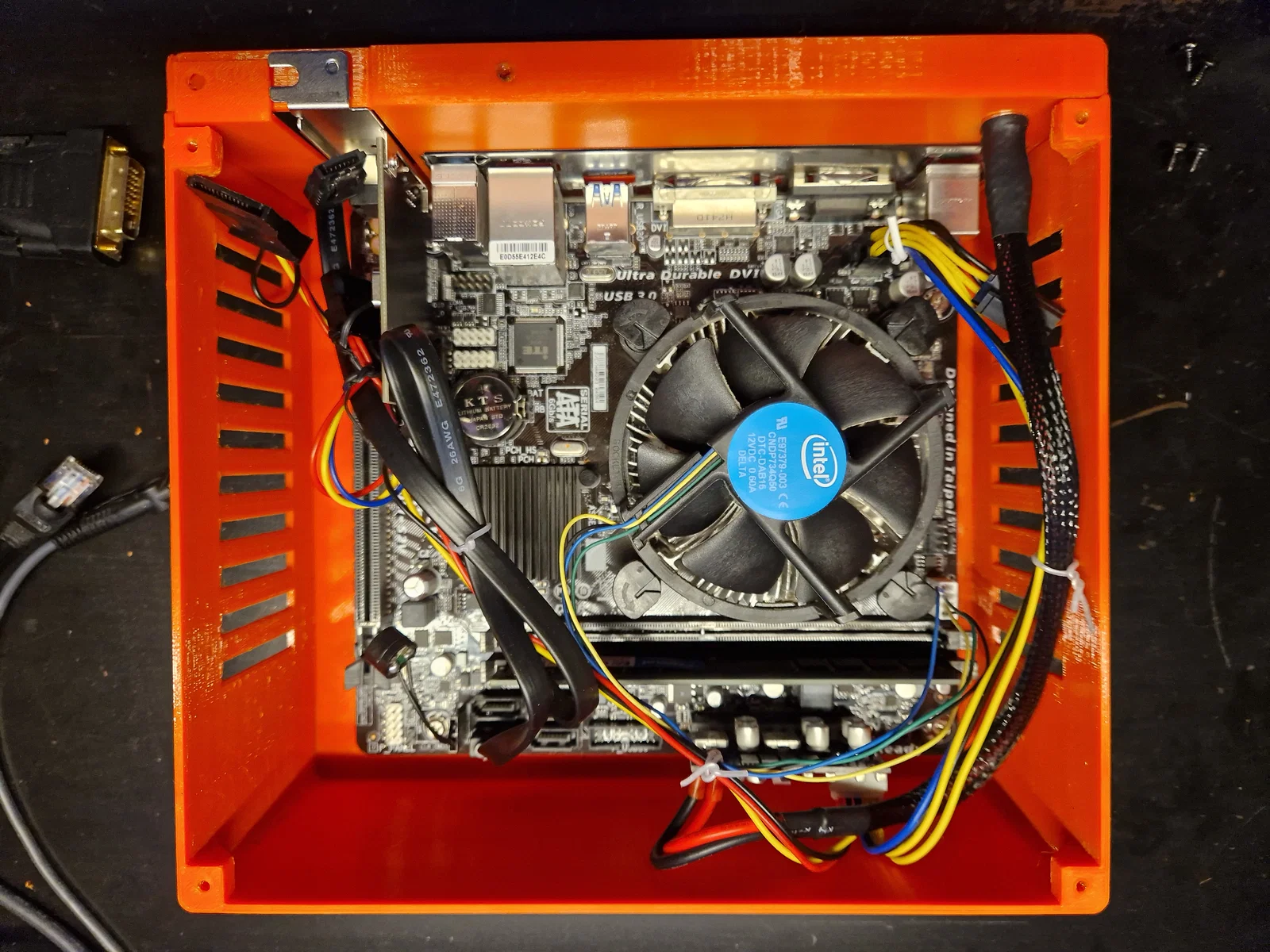

Board được cấp nguồn bằng bộ mini-ITX power supply Inter-Tech MINI-ITX PSU 160W với adapter AC/DC rời. Với Linux thì mức tiêu thụ của bộ này không vượt quá 30W, nên adapter 12V 60W là đủ. Nếu chạy Windows cho nhu cầu “office” cơ bản thì tối đa khoảng 50W, vậy bạn sẽ cần adapter lớn hơn. Dĩ nhiên thiết kế này không nhắm tới việc gắn card đồ họa rời hay tương tự. Mình đang chạy Pentium Gold gen 6 với Intel HD Graphics 630.

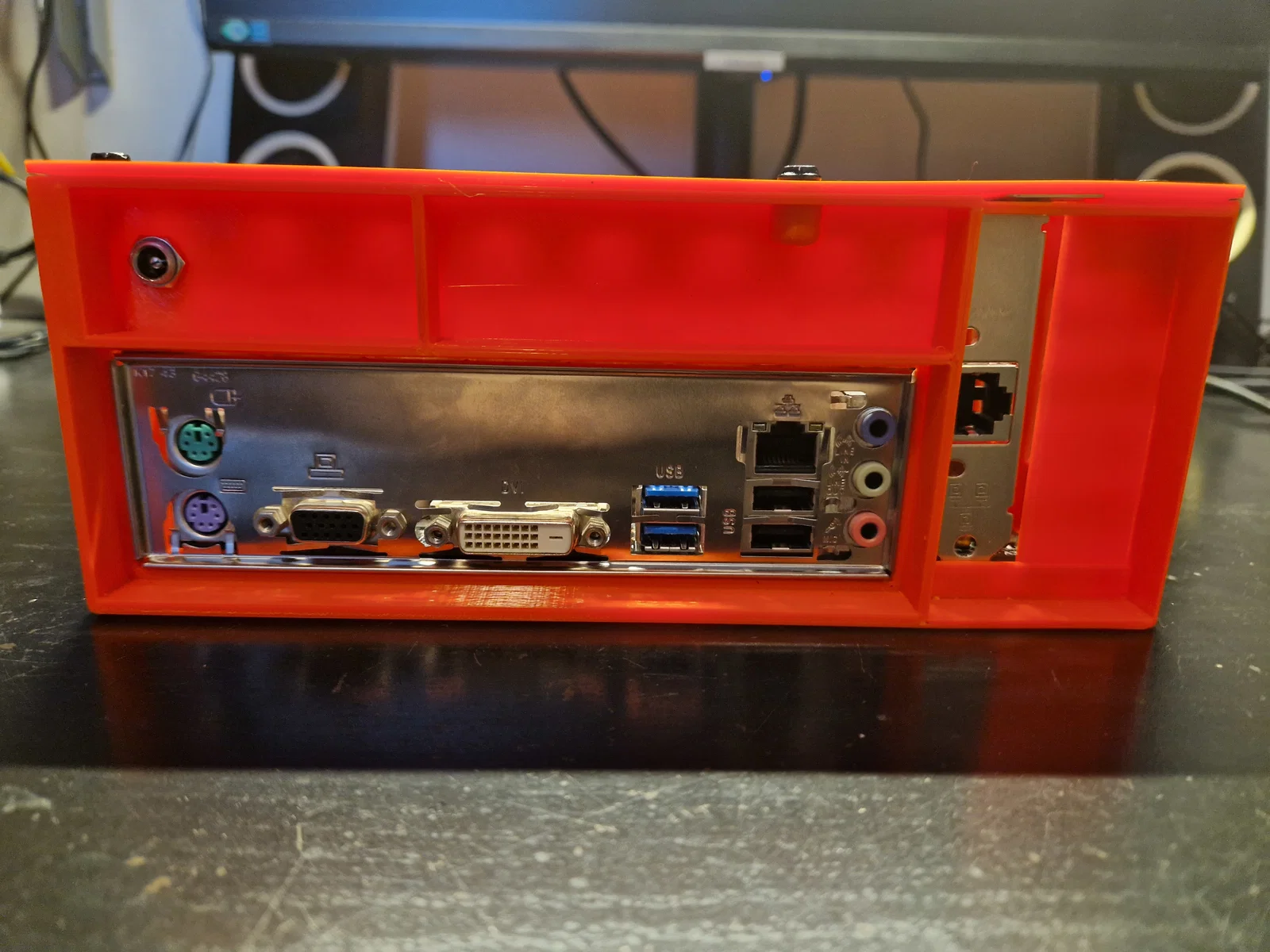

Bạn có thể in nguyên khối bằng máy kiểu Prusa MK2/3/4; mình có kèm sẵn gcode và project PrusaSlicer (có support). Hoặc để tránh support ở mặt trước/sau chỗ connector, bạn có thể in riêng front panel rồi dán lại sau. Nhưng dán PETG thì không dễ lắm.

In bằng PETG, layer 0.2mm.

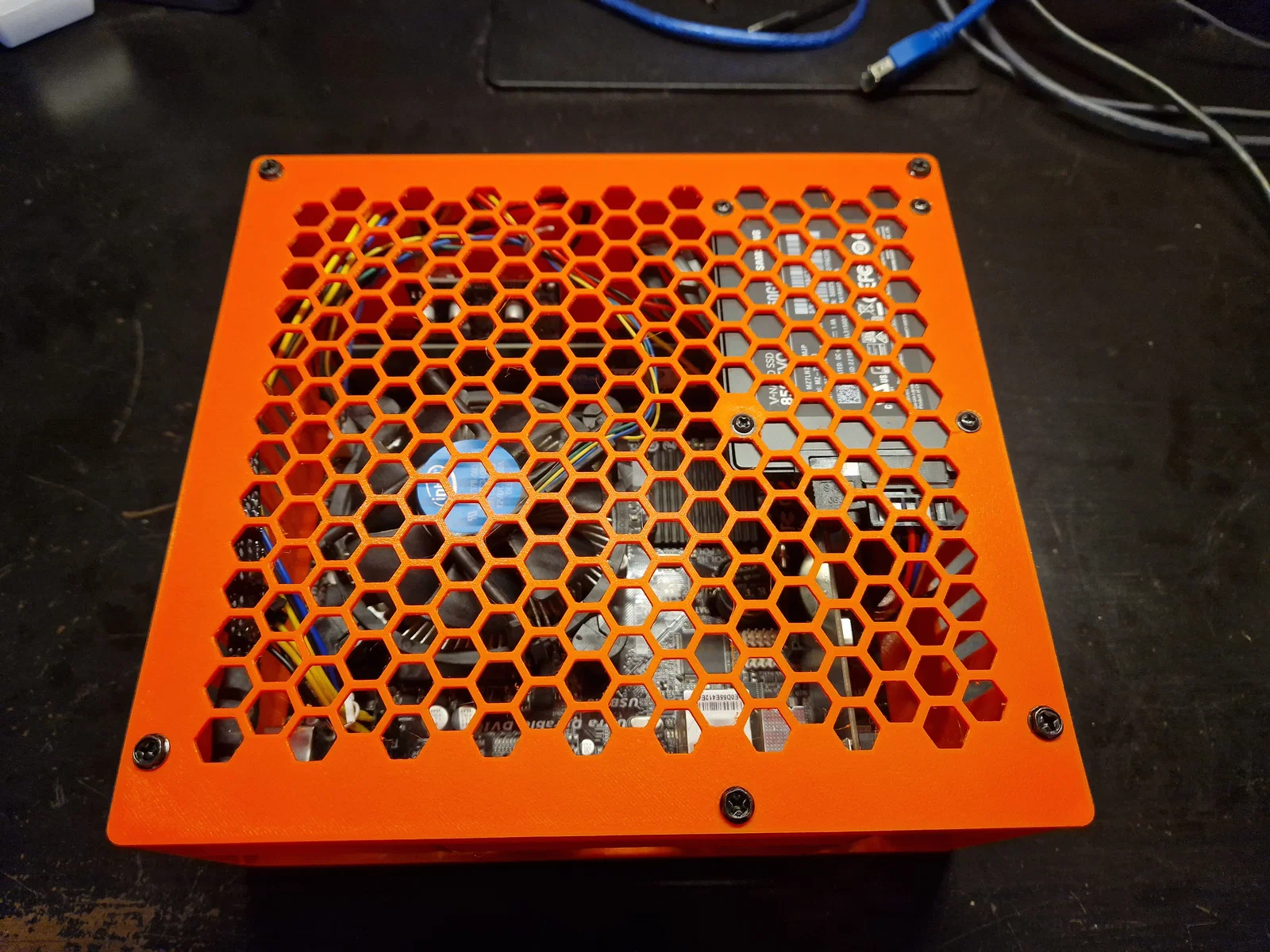

Bạn sẽ cần vài con ốc để bắt main, nắp (lid) và ổ SSD. Mình dùng luôn mấy con ốc theo chuẩn thùng PC (lấy từ cái case cũ tháo ra), nên thực tế là tận dụng ốc của case gốc.

Cái này không phải dạng siêu bền. Chủ yếu là để che chắn/cơ bản bảo vệ mainboard khỏi va đập từ bên ngoài thôi!

EDIT: Mình upload bộ part đã chỉnh nhẹ với vài cải tiến nhỏ, bạn có thể chơi trò tìm 10 điểm khác nhau trong hình ;-)

Đã upload thêm một bản remix kích thước lớn hơn để chứa được những board to hơn.
