Mod snap-on tay cầm Xbox One – Chơi kiểu Top-Down

Cập nhật 2024-09-26: Đã thêm file STL + chỉnh sửa lại tấm đế bên trái.

Mô tả:

Bộ mod snap-on này cho phép đặt tay cầm Xbox One xuống mặt phẳng và chơi theo kiểu nhìn từ trên xuống (top-down).

Mod này lấy cảm hứng và remix từ Akaki's Snap-On Xbox Gamepad HOTAS Joystick:

https://www.thingiverse.com/thing:4612448

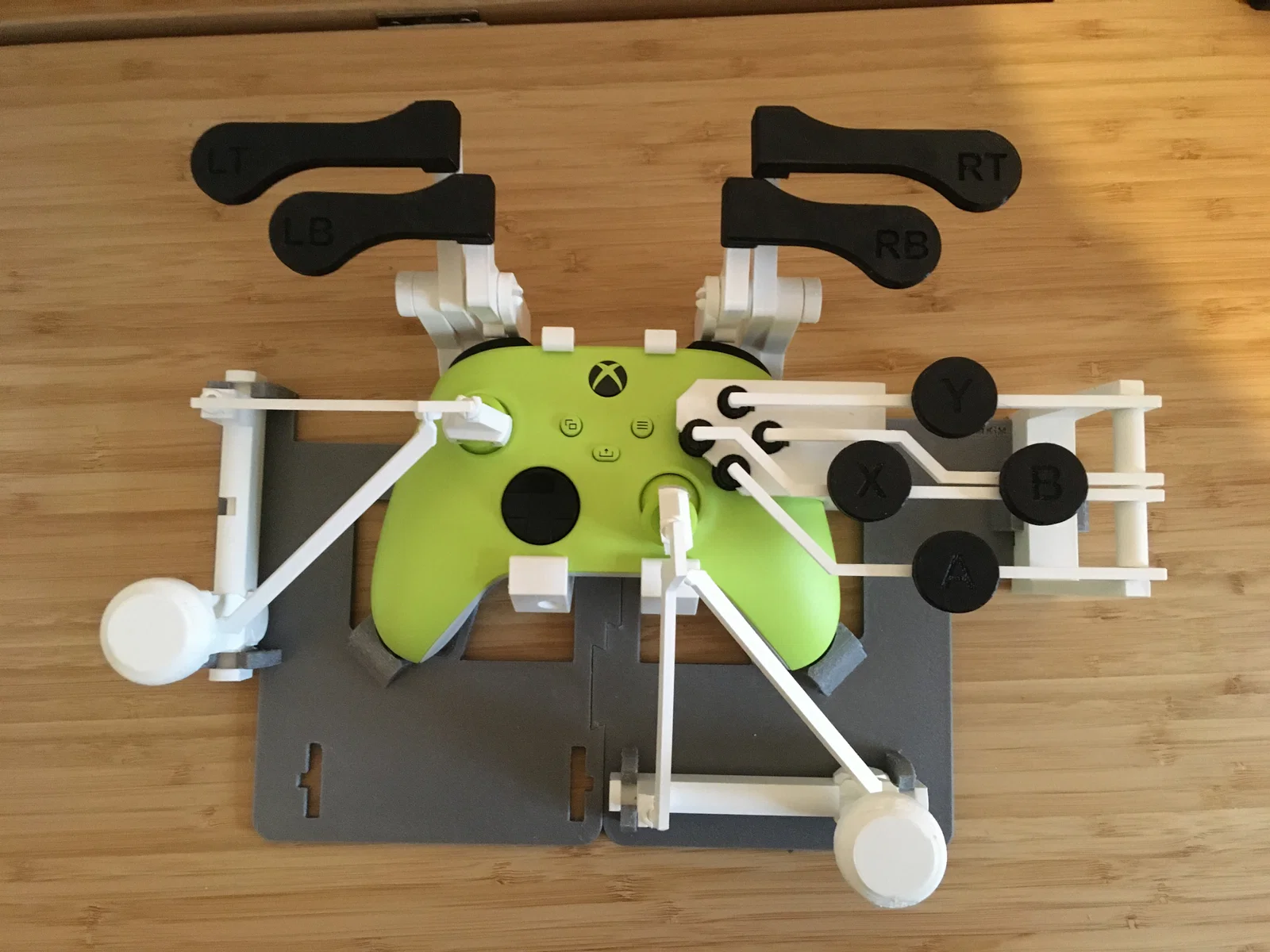

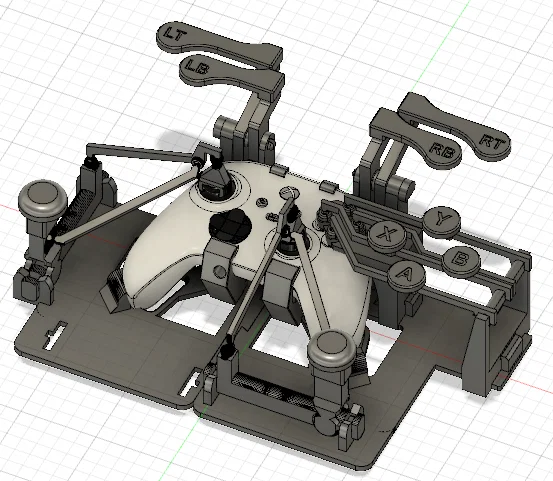

Tay cầm có thể bấm “snap” vào cụm đế/giá đỡ rồi đặt xuống bề mặt phẳng. Cần analog và các nút được kéo dài ra ngoài và làm to hơn để với tới dễ hơn. Các cần gạt cho RB, RT, LB & LT cho phép bạn bấm chúng theo hướng từ trên xuống.

Vì mình không phải game thủ nên mình nghĩ mod này vẫn còn có thể tối ưu thêm. Rất mong nhận được góp ý và các bản in (shared makes) của bạn. Cảm ơn nhiều! :)

Lắp ráp:

Tùy theo dung sai (tolerances) của máy in, có thể bạn sẽ cần dùng dũa/giũa chỉnh ở các điểm liên kết như bản lề (hinges) hoặc khớp bi (ball joints).

Bạn cũng có thể dùng keo để dán khi nối phần tay nắm joystick grip, các nút A, B, X, Y, RB, RT, LB và LT.

Bạn nhớ cẩn thận kẻo làm gãy/bể phần đầu bi (ball heads) trong lúc lắp.

Lắp sẵn (pre-assemble) phần nối dài joystick.

Bấm “snap” tay đòn roll (roll arm) vào trục joystick (joystick shaft).

Bấm “snap” tay đòn roll (roll arm) vào tay đòn pitch (pitch arm).

Lắp trục (shaft) và pitch arm với bản lề joystick (joystick hinge).

Ấn vòng cổ thumbstick (thumbstick collar) và joystick grip vào phần còn lại của cụm đã lắp sẵn.

Lắp sẵn (pre-assemble) phần nối dài nút shoulder.

Bên dưới là cụm bên phải.

Canh cần gạt RB và RT đúng theo ngàm (bracket) rồi đẩy chốt bản lề (hinge pin) vào.

Gắn các nút RB và RT. Làm tương tự cho cụm bên trái.

Lắp sẵn phần nối dài cụm nút hành động (action button extension).

Nối các cần gạt (levers) vào các pusher.

Kiểm tra đúng thứ tự các cần gạt A, B, X, Y.

Luồn cần gạt B và Y qua ngàm action button (action button bracket).

Bấm “snap” các cần gạt lên bản lề action button (action button hinge) theo đúng thứ tự.

Luồn cần gạt A và X qua ngàm action button (action button bracket).

Ấn các nút A, B, X và Y vào đúng các rãnh (notches) trên cần gạt.

Lắp ráp hoàn thiện.

Nối tấm đế bên phải và bên trái, rồi bấm “snap” các ngàm gắn tay cầm (controller mounts) bên phải và bên trái.

Bấm “snap” tay cầm XBox One vào các ngàm.

Gắn các cụm nối dài joystick đã lắp sẵn vào tấm đế. Ấn các collar vào thumbsticks.

Gắn các cụm nối dài shoulder button đã lắp sẵn vào các tấm đế.

Gắn cụm action button extension đã lắp sẵn vào tấm đế bên phải.

Cập nhật ngày 7 tháng 1 năm 2022:

Mình phát hiện vài lỗi thiết kế và đã cập nhật các chi tiết:

• Đế phải: trục pivot của phần nối dài joystick được dời lại gần tay cầm hơn 6mm
• Ngàm gắn tay cầm bên trái: chỉnh lại vị trí cổng jack audio
• Ngàm action button (action button brackt): dời lùi 3mm để canh thẳng nút tốt hơn
• Bản lề action button (action buttom hinge): dời lùi 3mm để canh thẳng nút tốt hơn
• Pusher cho nút B, Y: kéo dài xuống dưới 2mm để ăn khớp với nút tốt hơn
