Cradle Cân Bằng Bánh Xe Xe Máy (Motorcycle Wheel Balancing Cradles)

Bối cảnh

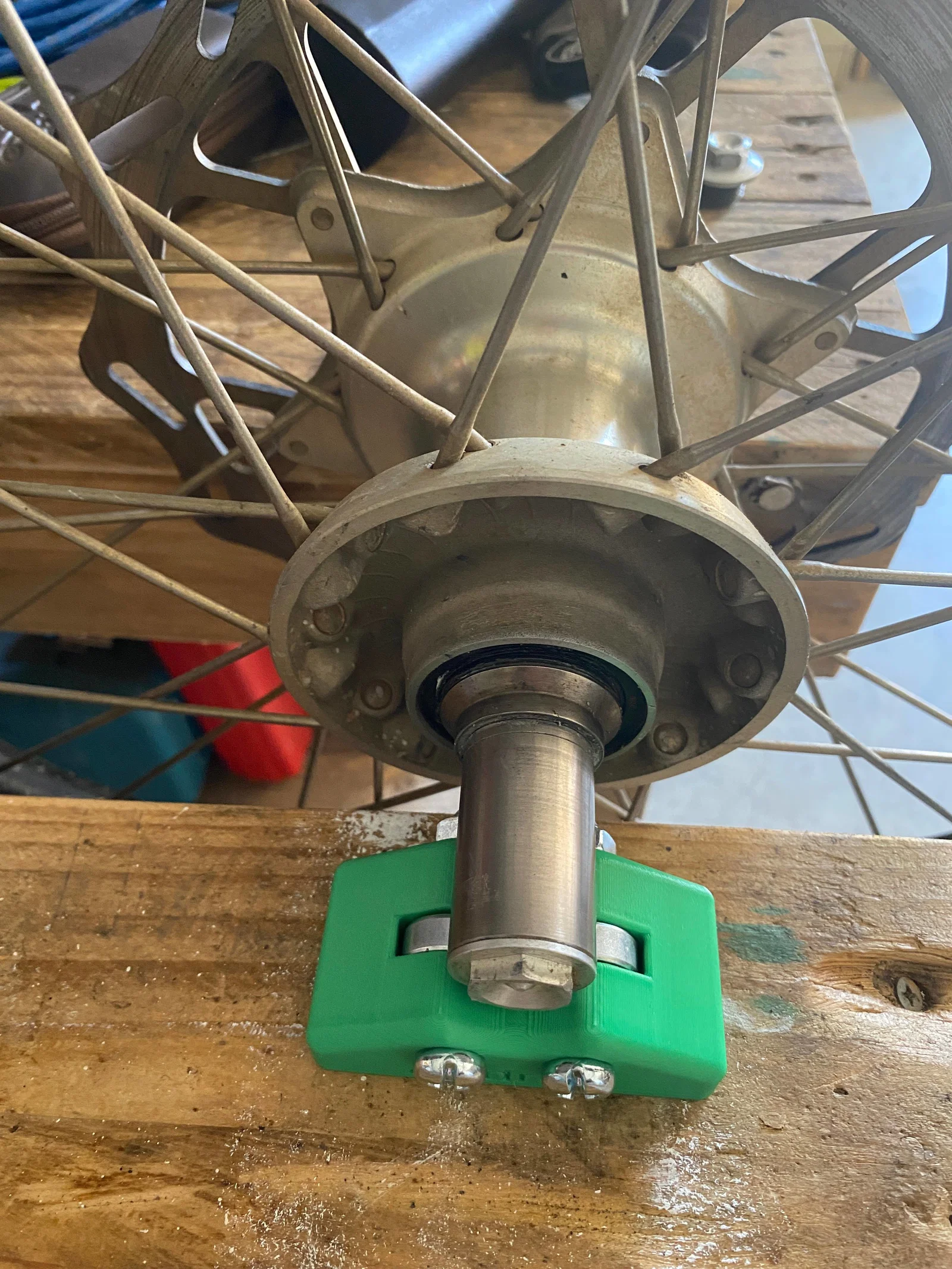

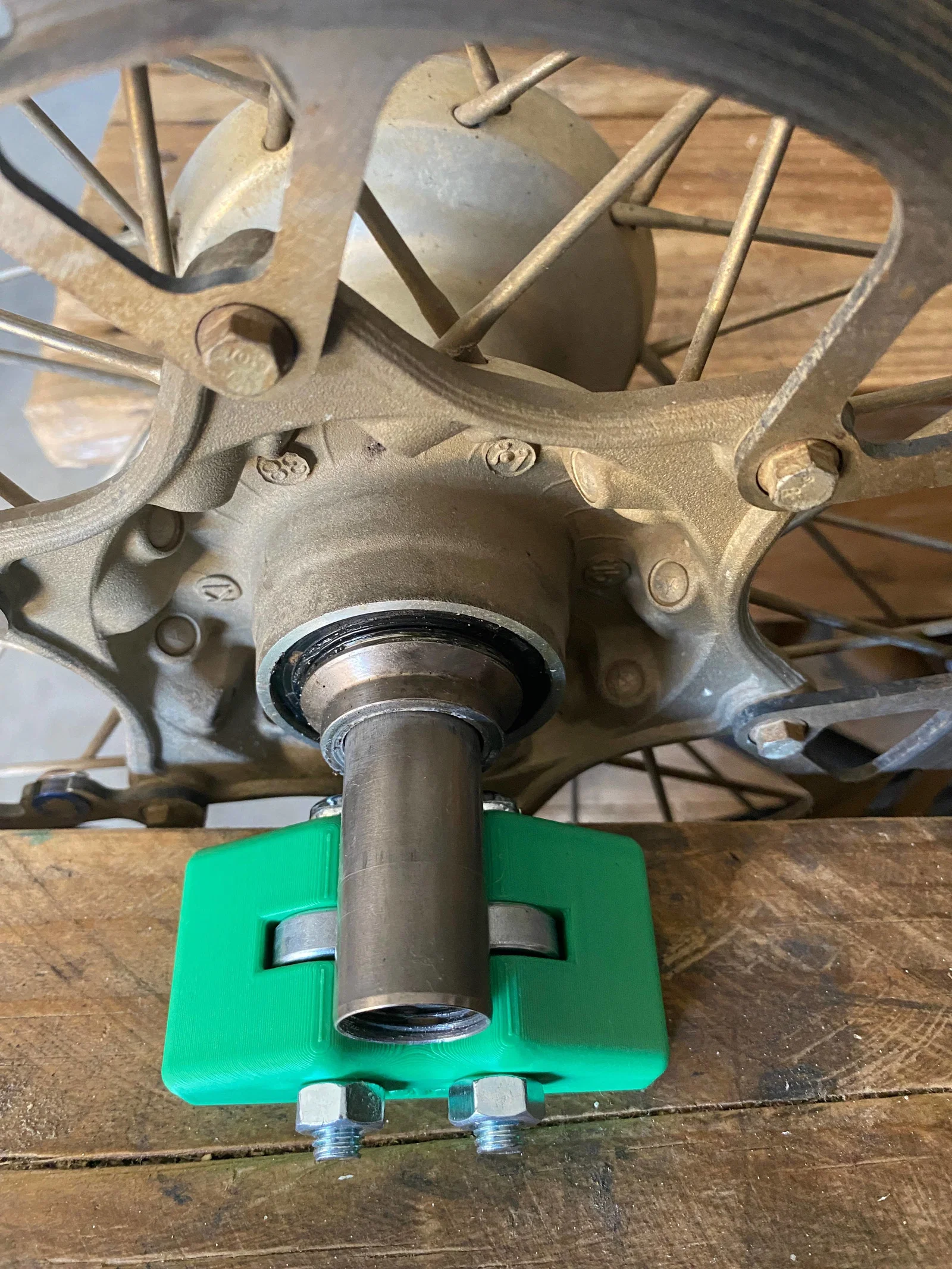

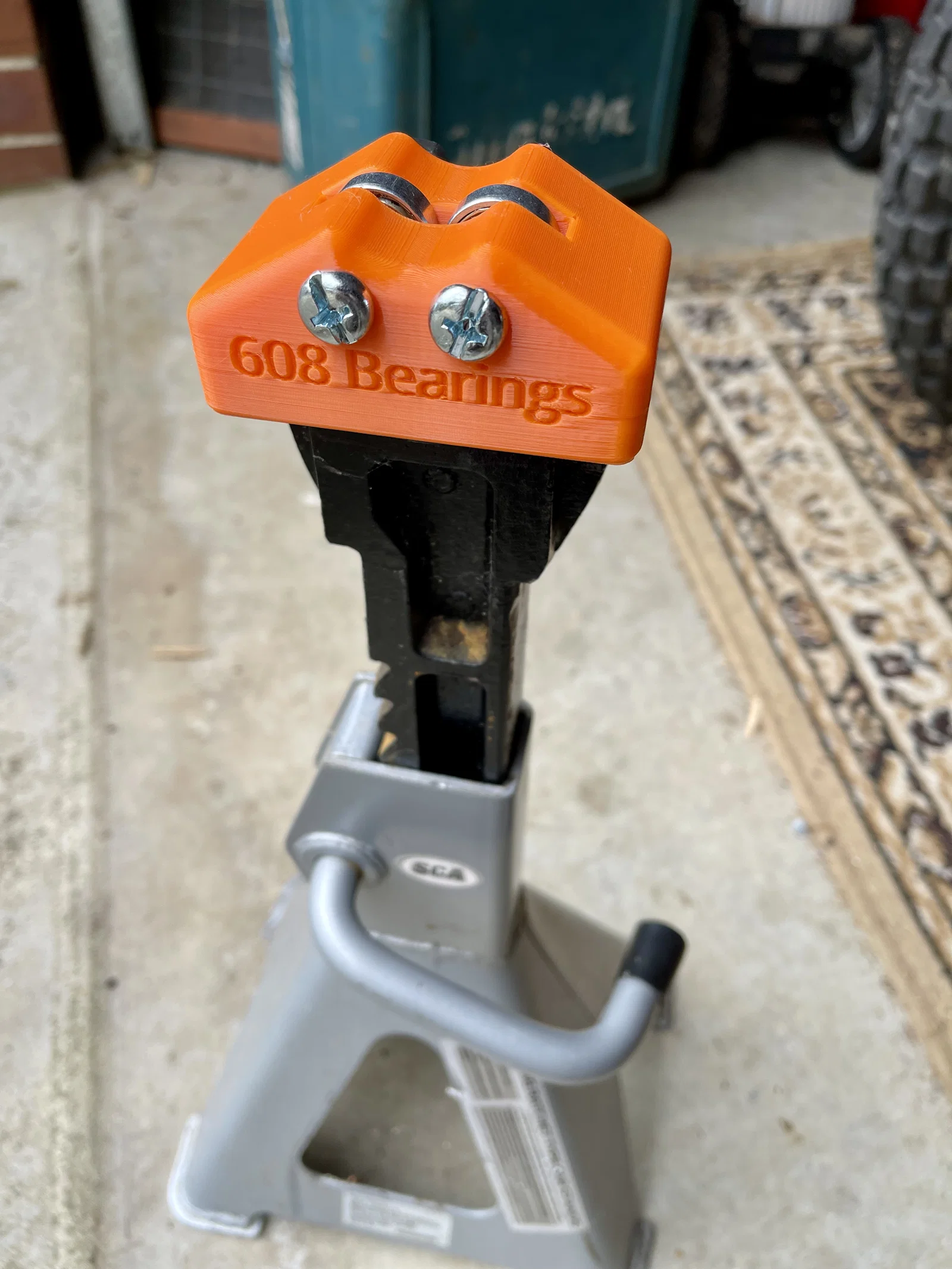

Mình hay dùng cặp chân kê trục/khung gầm ô tô để cân bằng bánh xe xe máy (để trục bánh xe tựa lên hai chân kê). Mình nghĩ nên thiết kế một cái cradle đặt lên trên cặp chân kê trục/khung gầm (SuperCheap Auto) của mình, để giảm lực cản khi quay bằng cách cho trục bánh xe máy tựa lên hai cặp vòng bi 608 (vòng bi giày trượt inline).

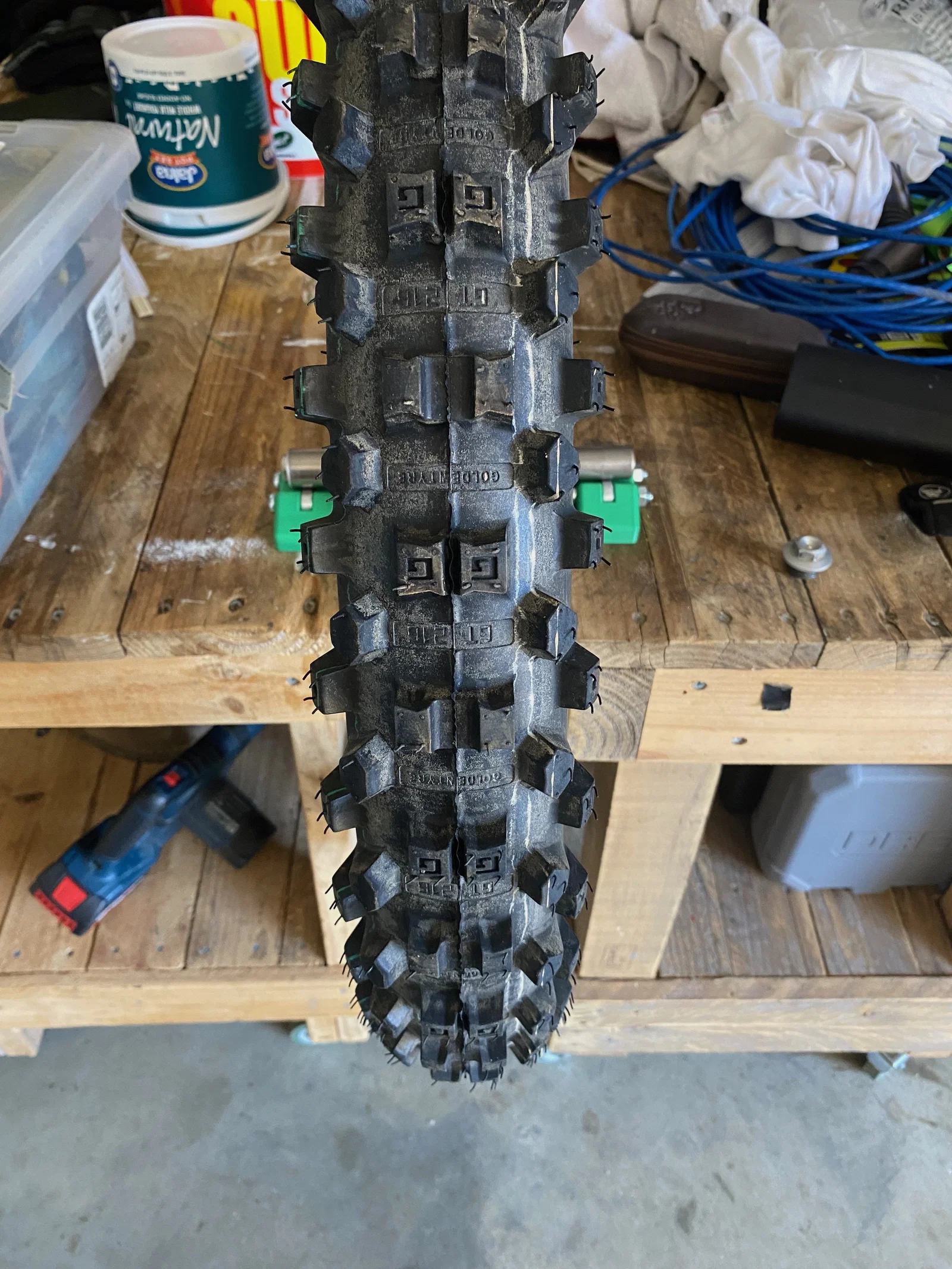

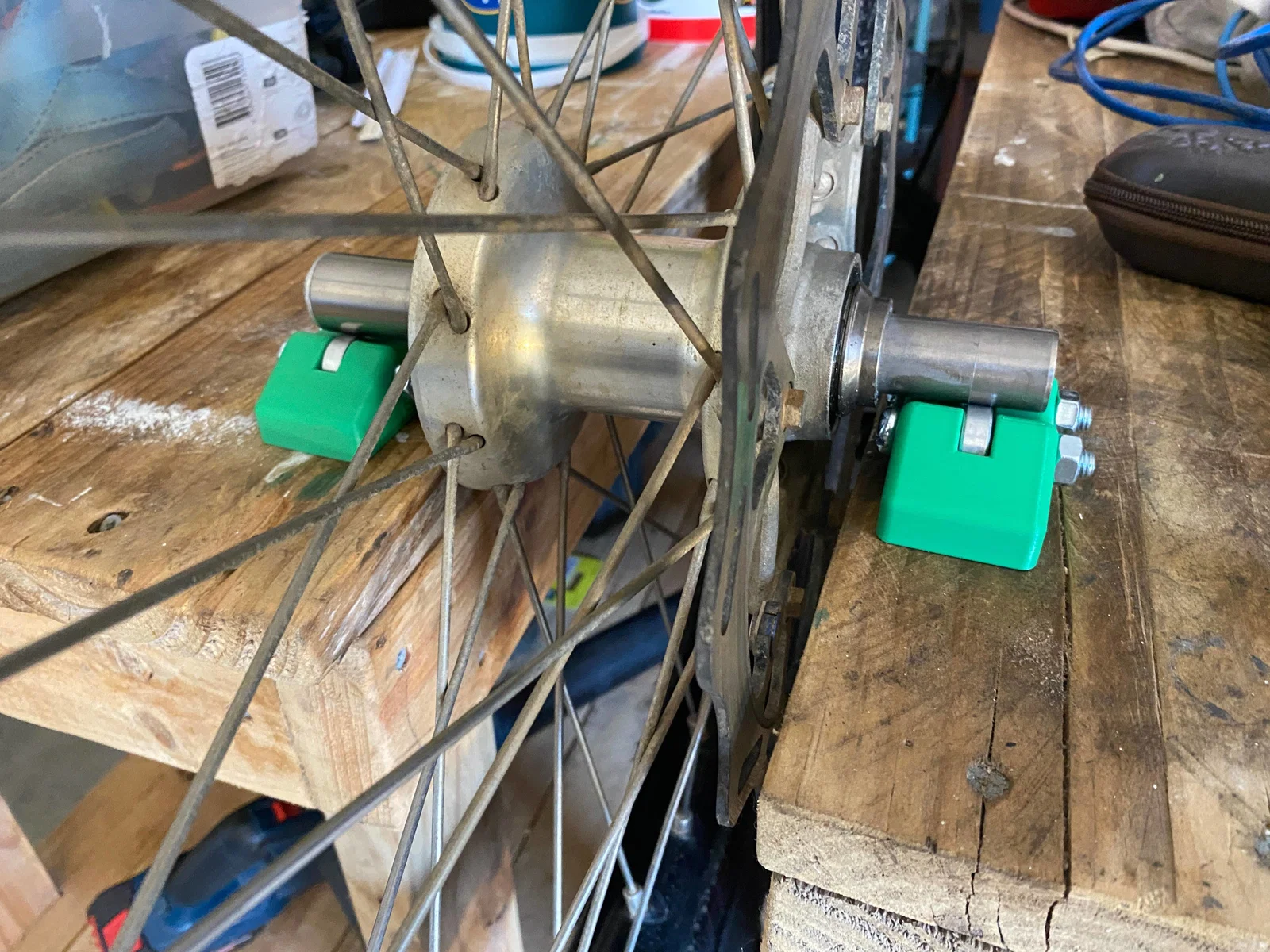

Anh trai mình thì dùng khoảng hở giữa hai bàn làm việc để cân bánh. Mình thiết kế cho ảnh một kiểu cradle khác (đơn giản hơn), chỉ cần đặt trực tiếp lên mặt phẳng thay vì chụp lên đầu chân kê trục/khung gầm ô tô. Bản của ảnh là phiên bản ‘Plain Mount’.

Các phiên bản và tài liệu Onshape

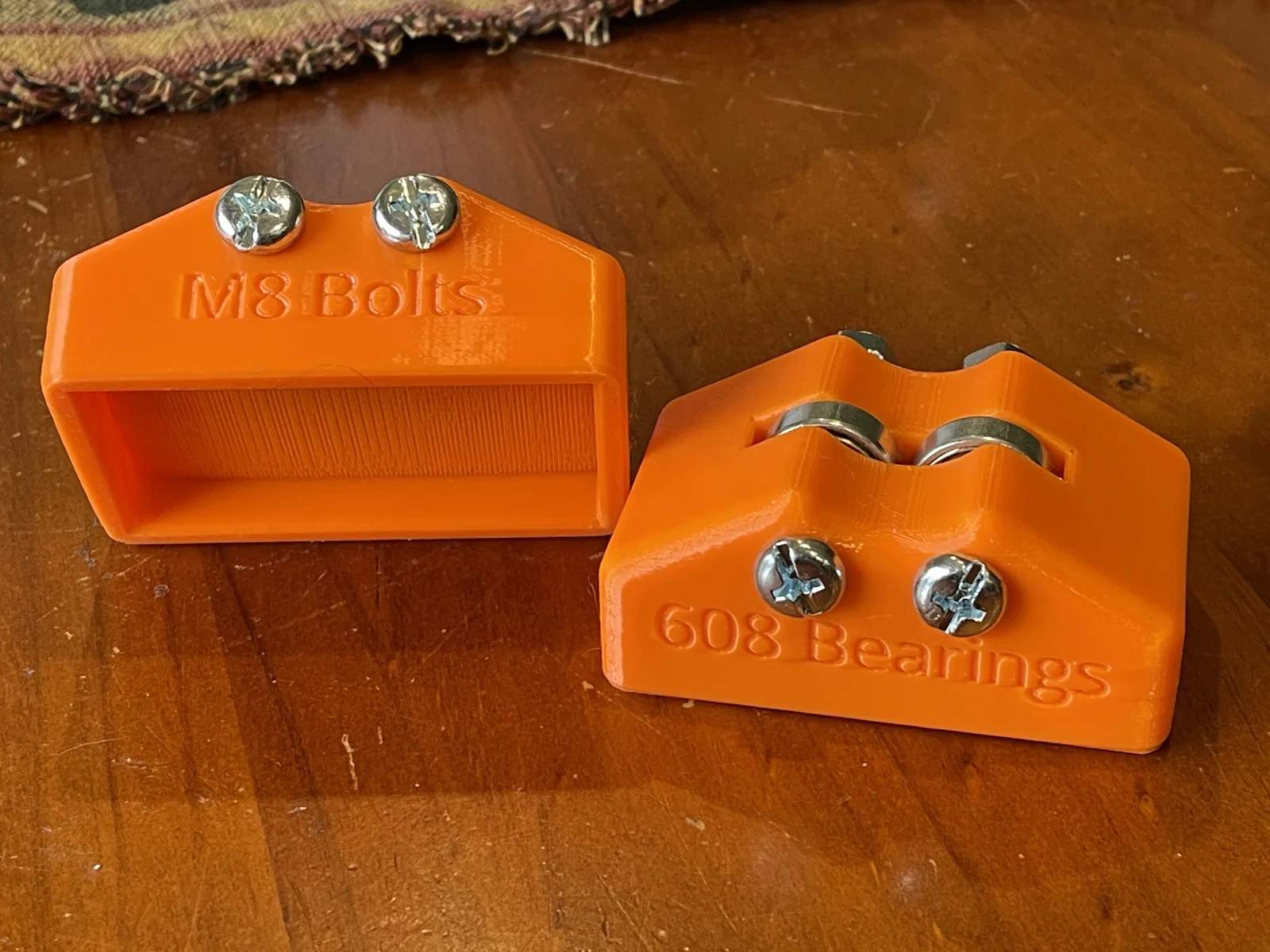

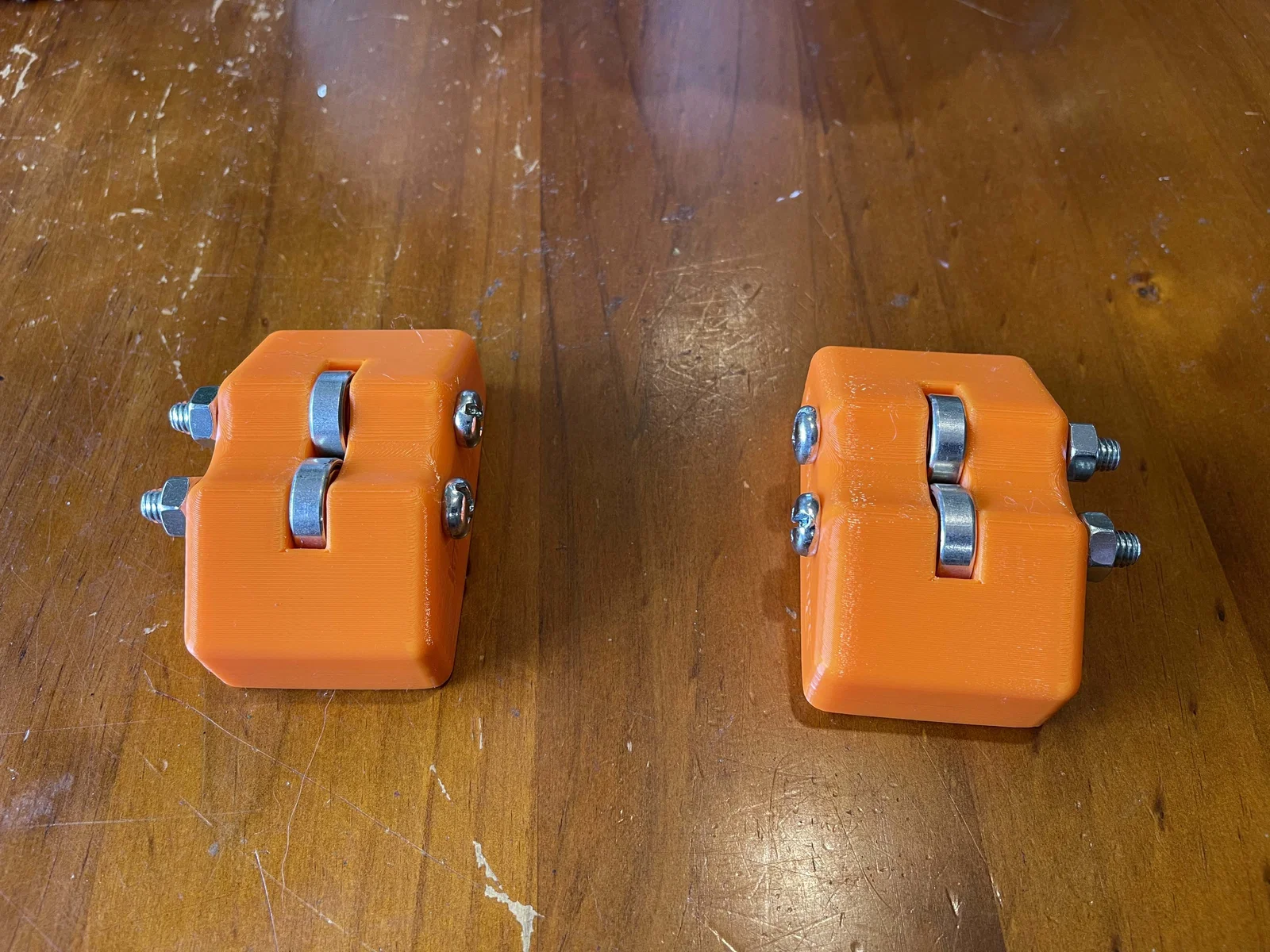

Mình đã đính kèm file STL của cả hai phiên bản, kèm theo file STEP cho cả hai nếu bạn muốn chỉnh sửa/thử nghiệm.

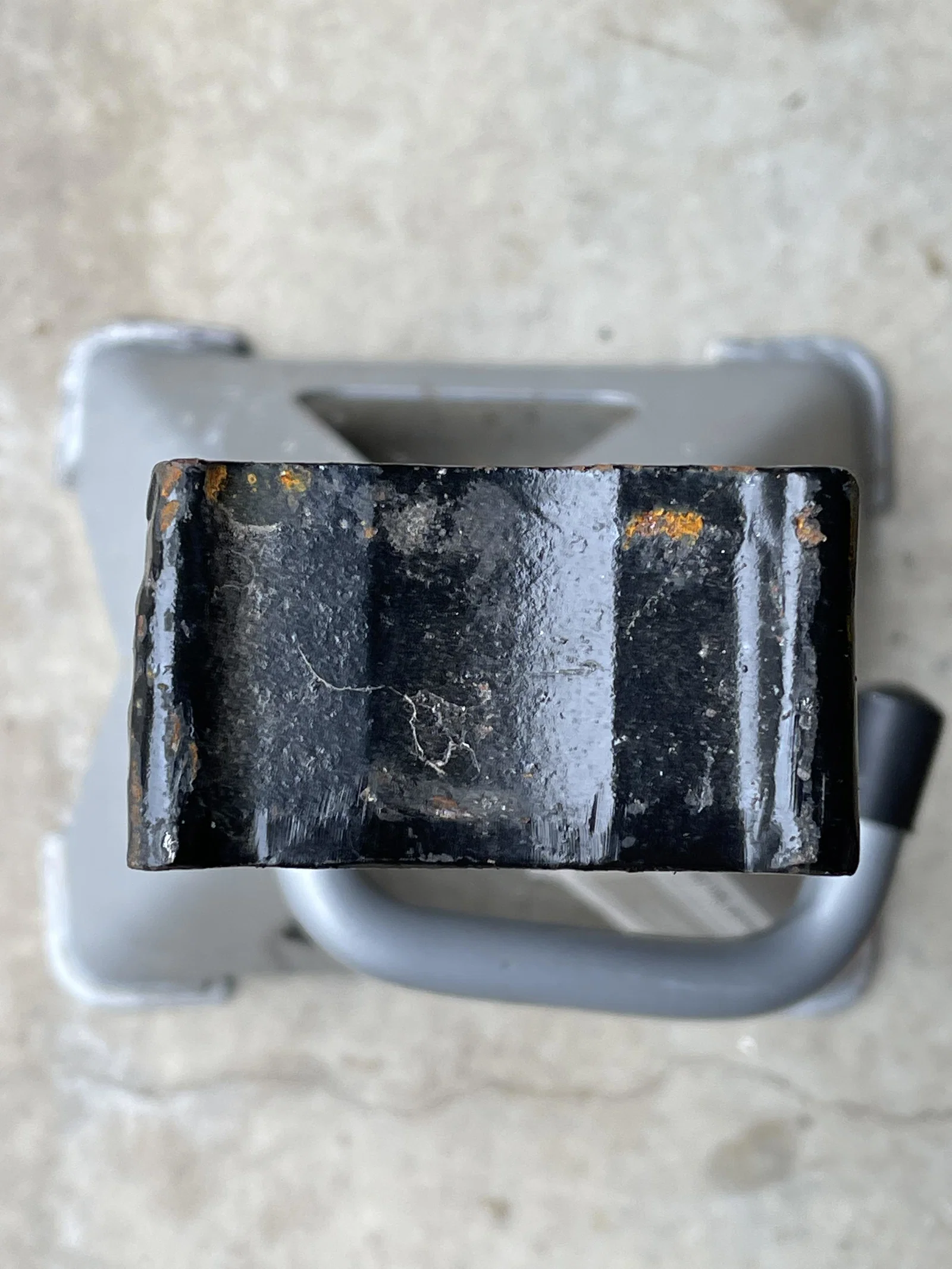

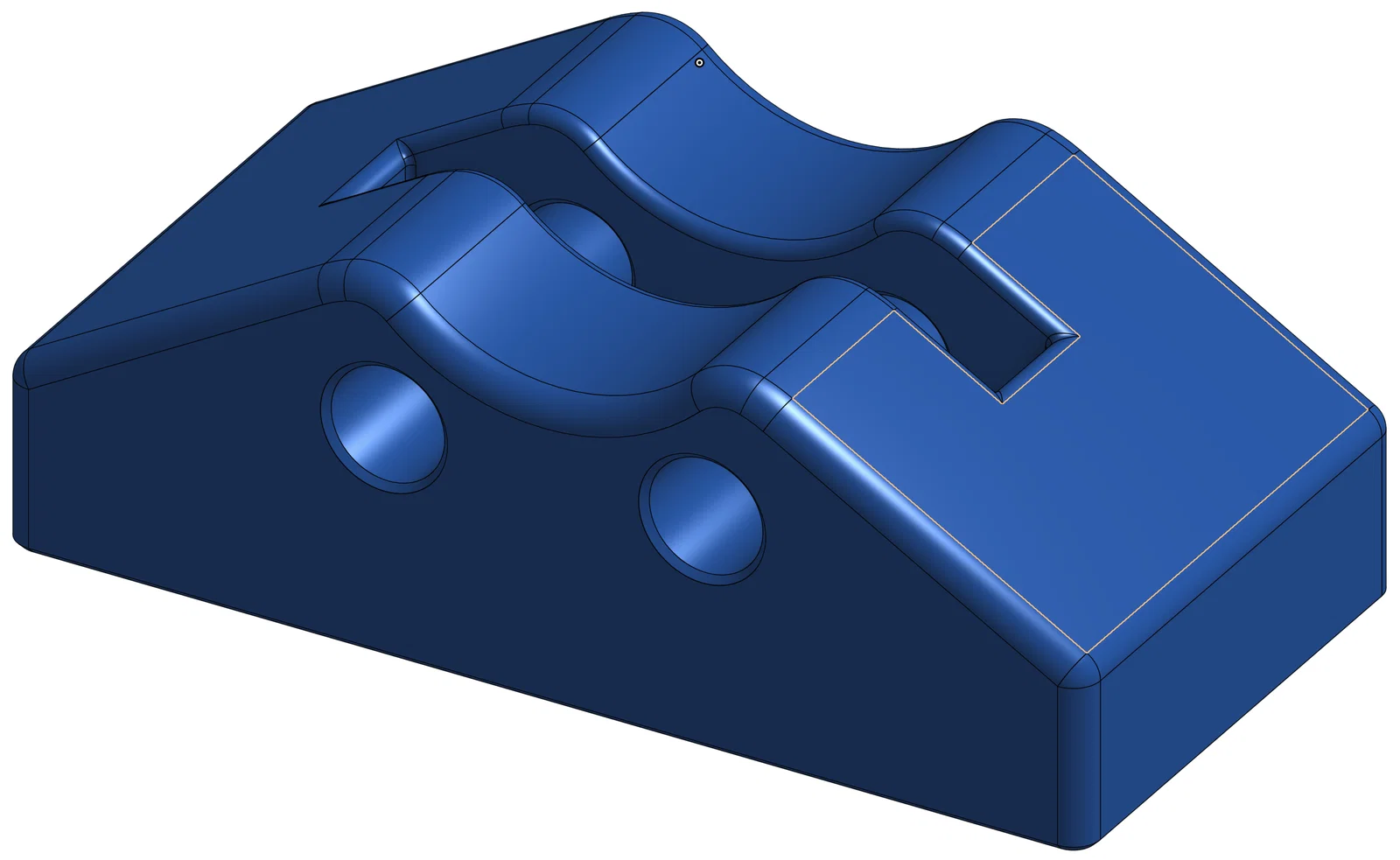

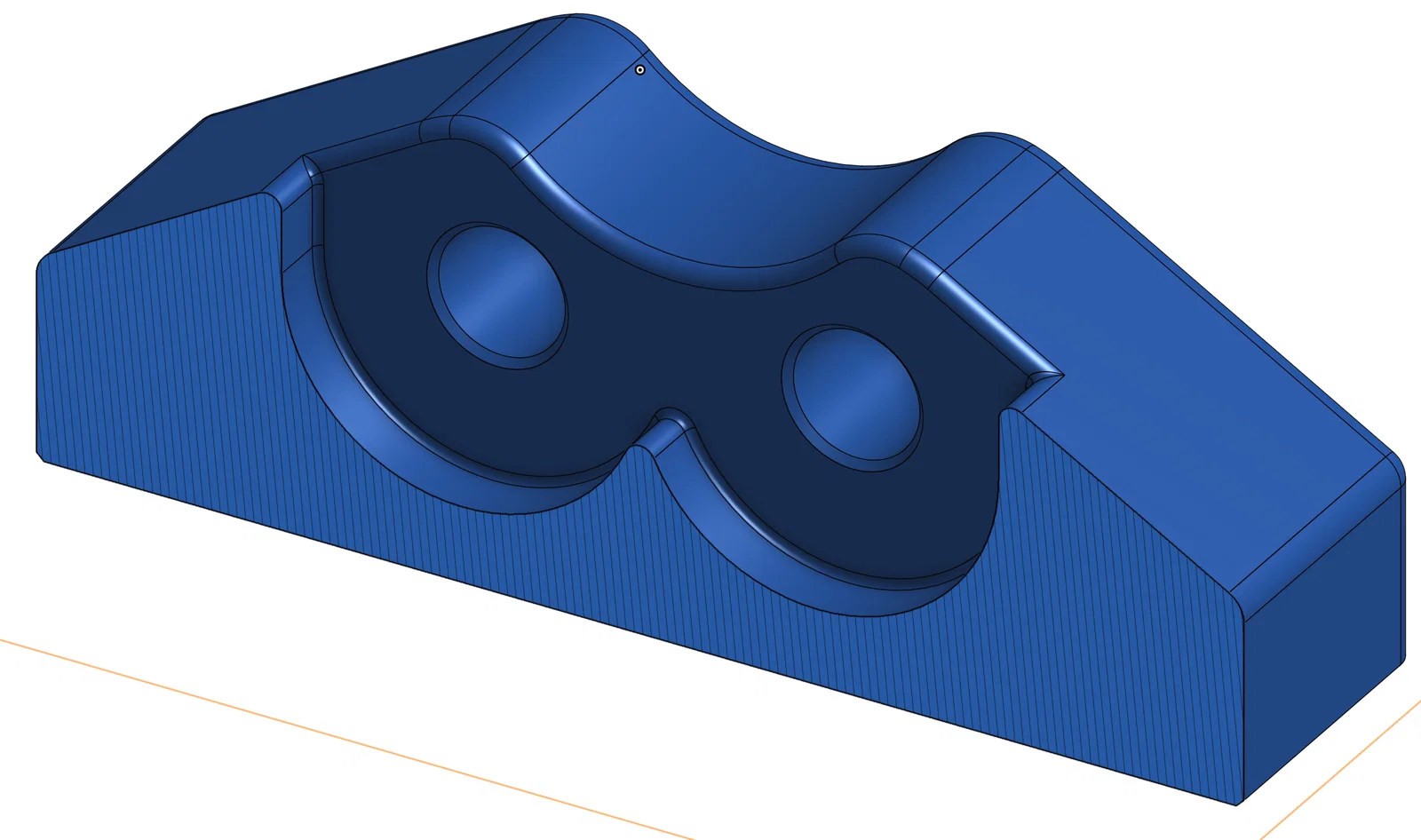

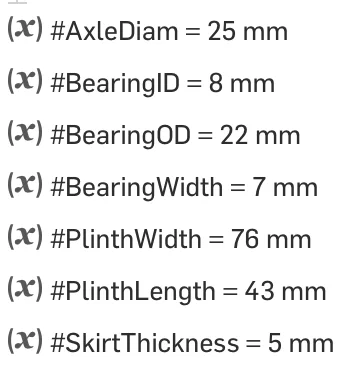

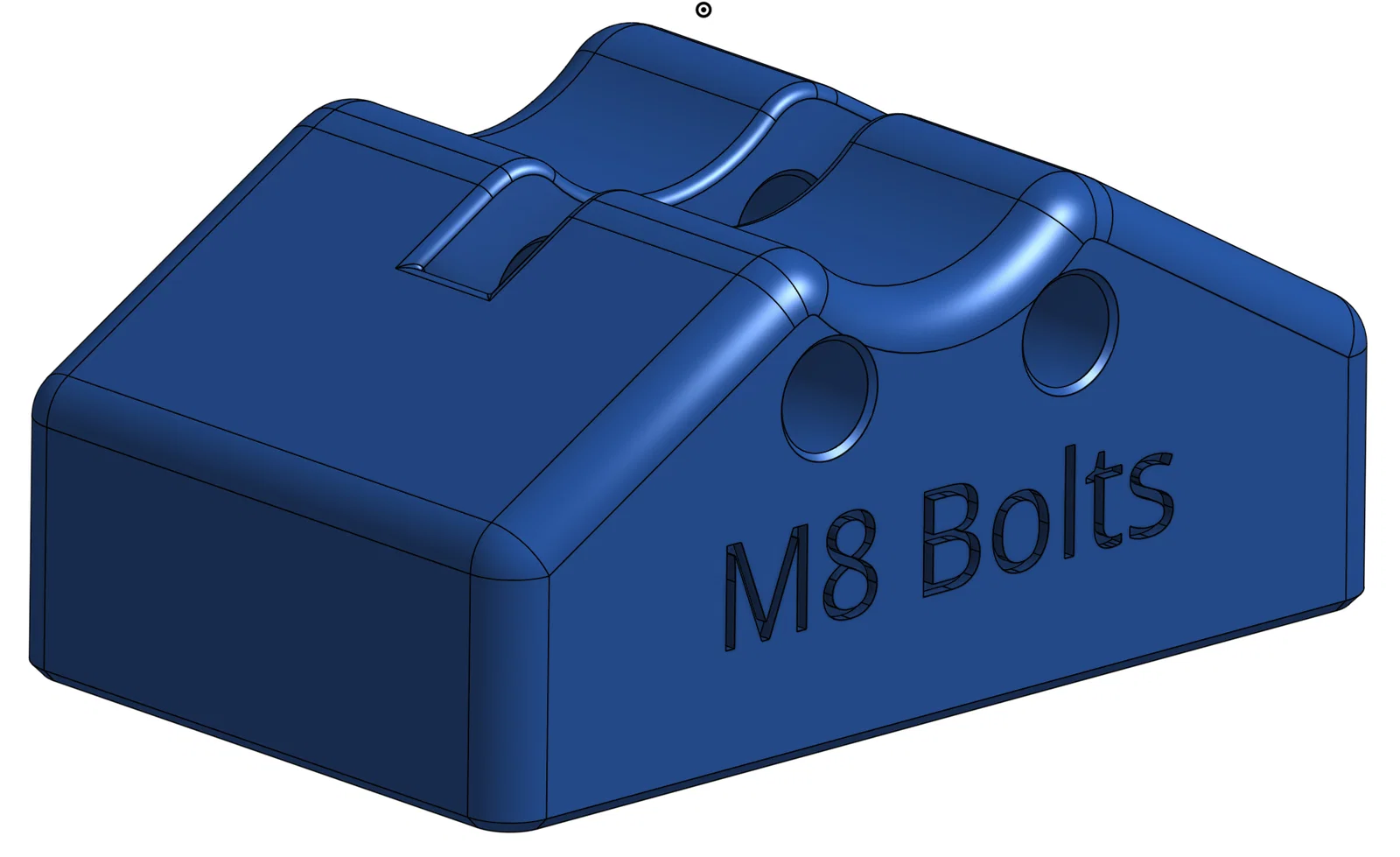

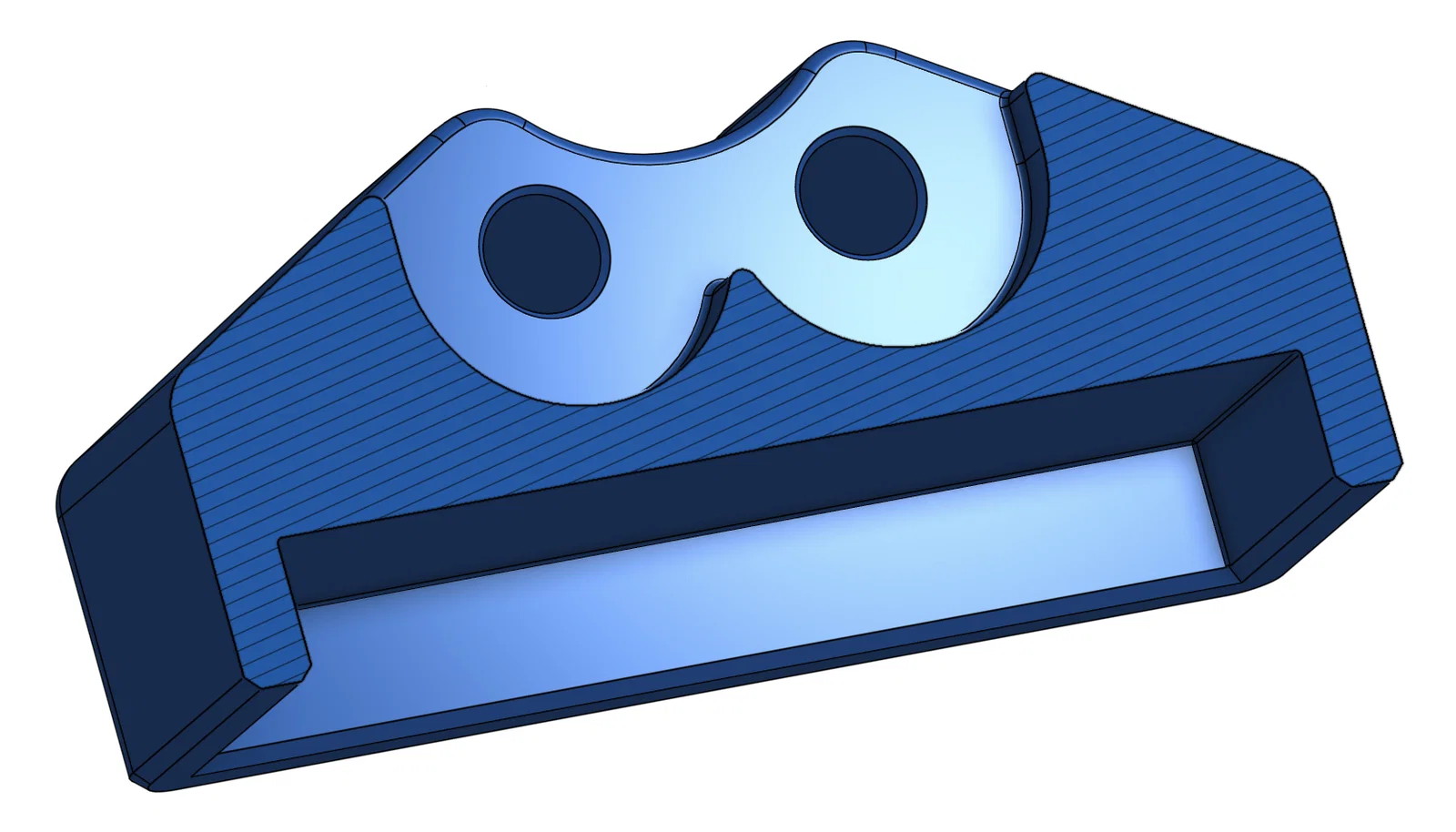

Cả hai phiên bản cradle đều được thiết kế với trục bánh xe máy đường kính khoảng ≈25mm. Phiên bản chụp lên đầu chân kê khung gầm SuperCheap Auto (cửa hàng ở Úc) có phần hõm 43 x 76mm để ôm vừa phần đầu chân kê. Nếu chân kê trục/khung gầm của bạn có kích thước mặt trên khác, bạn có thể copy tài liệu Onshape của mình rồi chỉnh các biến #PlinthWidth và #PlinthLength cho phù hợp. Thiết kế sẽ tự cập nhật.

Trong thiết kế còn nhiều biến khác (tự giải thích) để bạn muốn chỉnh sao cũng được nếu thích. Thiết kế của mình ở đây:

https://cad.onshape.com/documents/7596608a5ccafe0f3c5e5ac4/w/b6883706cfd8c9991e206aec/e/107db2d751bd516cd5c3ff20

In 3D

Cradle là thiết kế dạng đặc. Bánh xe máy cũng không nặng lắm.

Gợi ý in của mình:

• Bạn sẽ cần in 2 cái ;-)
• Vật liệu: PETG hoặc PLA
• Perimeters: 3 hoặc 4 – tuỳ gu của bạn
• Infill: 20% Cubic là ổn
• Layer Height: 0.2mm chạy tốt với mình
• Bản Stand Mount sẽ cần support. Mình dùng Snug, Honeycomb infill, chỉ từ build plate.
• Bản Plain Mount thì không cần support.
• File 3MF đi kèm có sẵn các cài đặt mình dùng để in bản Stand Mount trên Prusa XL.

Vật tư cần thêm

• Bạn sẽ cần 4 vòng bi 608 (8x22x7). Mình dùng loại không có vòng cao su chắn bụi (rubber sealing rings) để bánh quay “thoáng” nhất có thể.
• Bạn sẽ cần 4 bulông M8 và đai ốc. Bản stand của mình dùng bulông 65mm, còn bản plain mount chỉ cần bulông 50mm.

Đai ốc chỉ cần siết vừa chặt tay nhẹ là cùng. Siết thêm cũng không giúp gì cho chức năng của cradle. Nói thiệt, đai ốc chủ yếu để khỏi rớt bulông khi cất/lấy cradle; lúc vận hành thì gần như không làm gì cả.
