Cữ chặn góc 90° cho ray dẫn hướng Bosch FSN (3D Printable)

Cữ chặn góc 90° dành cho ray dẫn hướng Bosch FSN

Đây là mẫu cữ chặn góc 90° được thiết kế chuyên biệt cho hệ thống ray dẫn hướng (guide rail) của Bosch Professional (FSN). Phụ kiện in 3D này giúp bạn dễ dàng căn chỉnh góc cắt chính xác tuyệt đối, đảm bảo các đường cắt trên gỗ hoặc các vật liệu khác luôn vuông vức. Việc bổ sung cữ chặn này vào bộ dụng cụ sẽ giúp nâng cao hiệu suất làm việc và độ chuyên nghiệp cho các dự án DIY tại nhà hay xưởng mộc nhỏ của bạn.

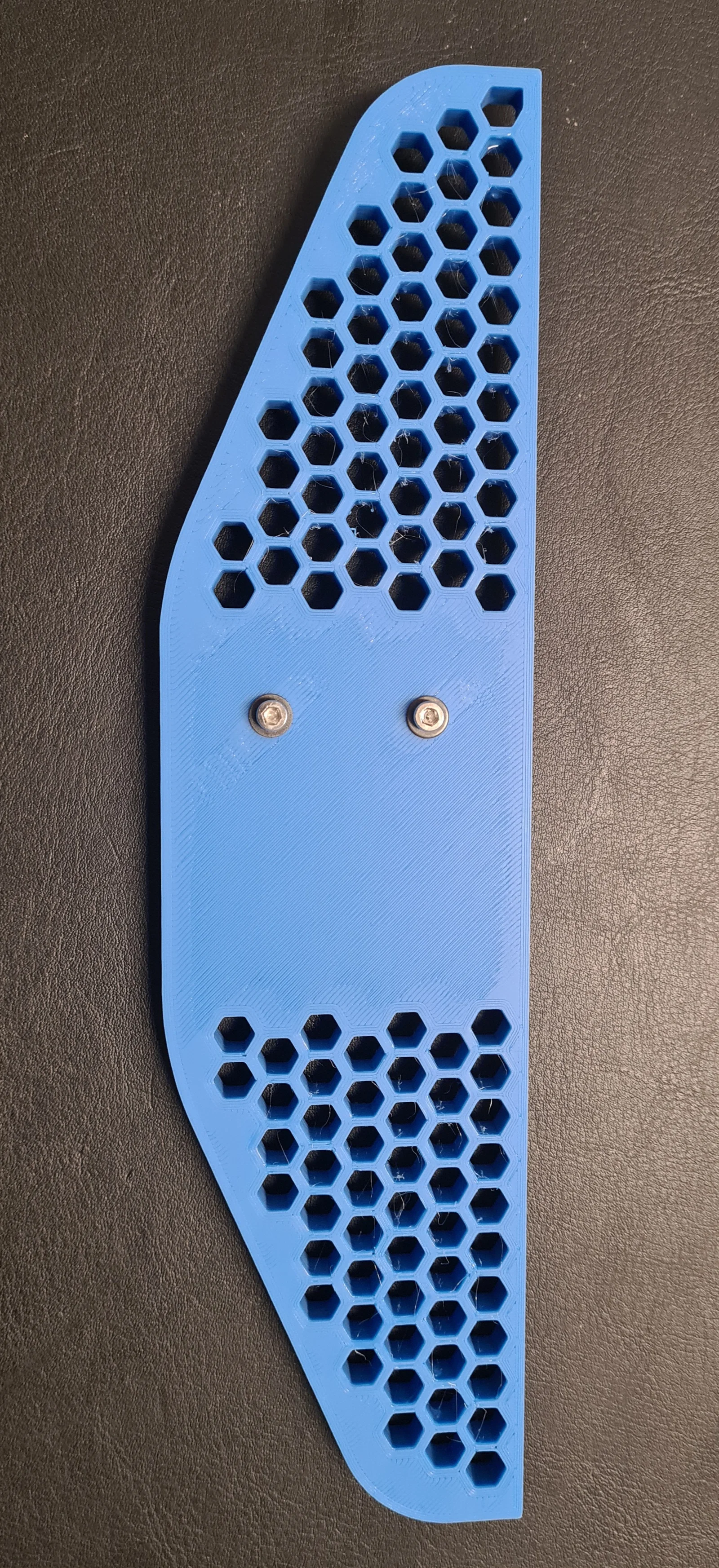

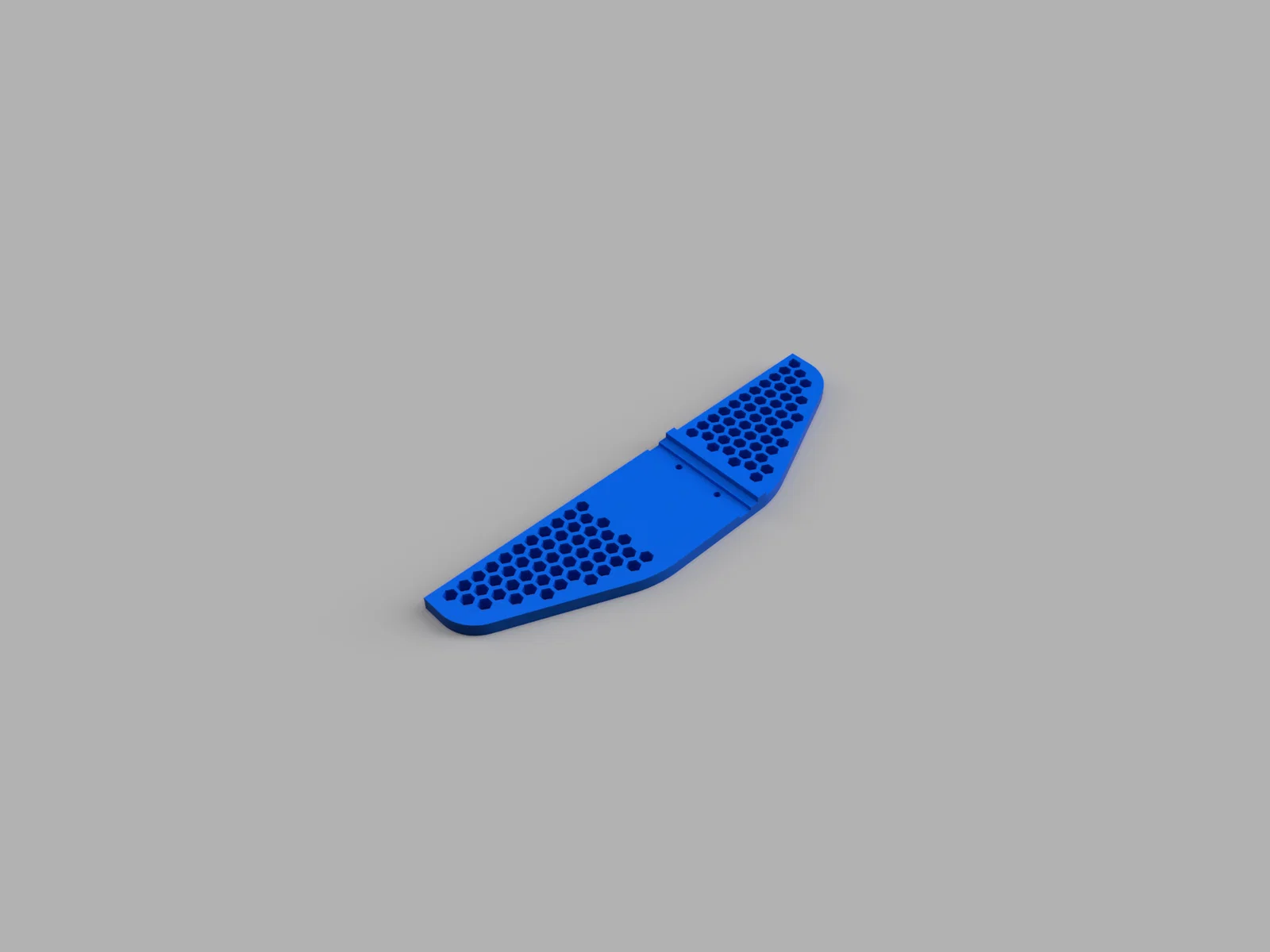

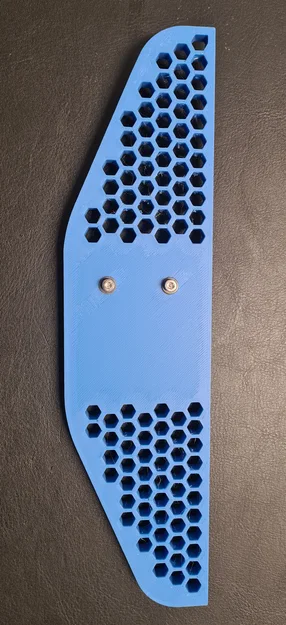

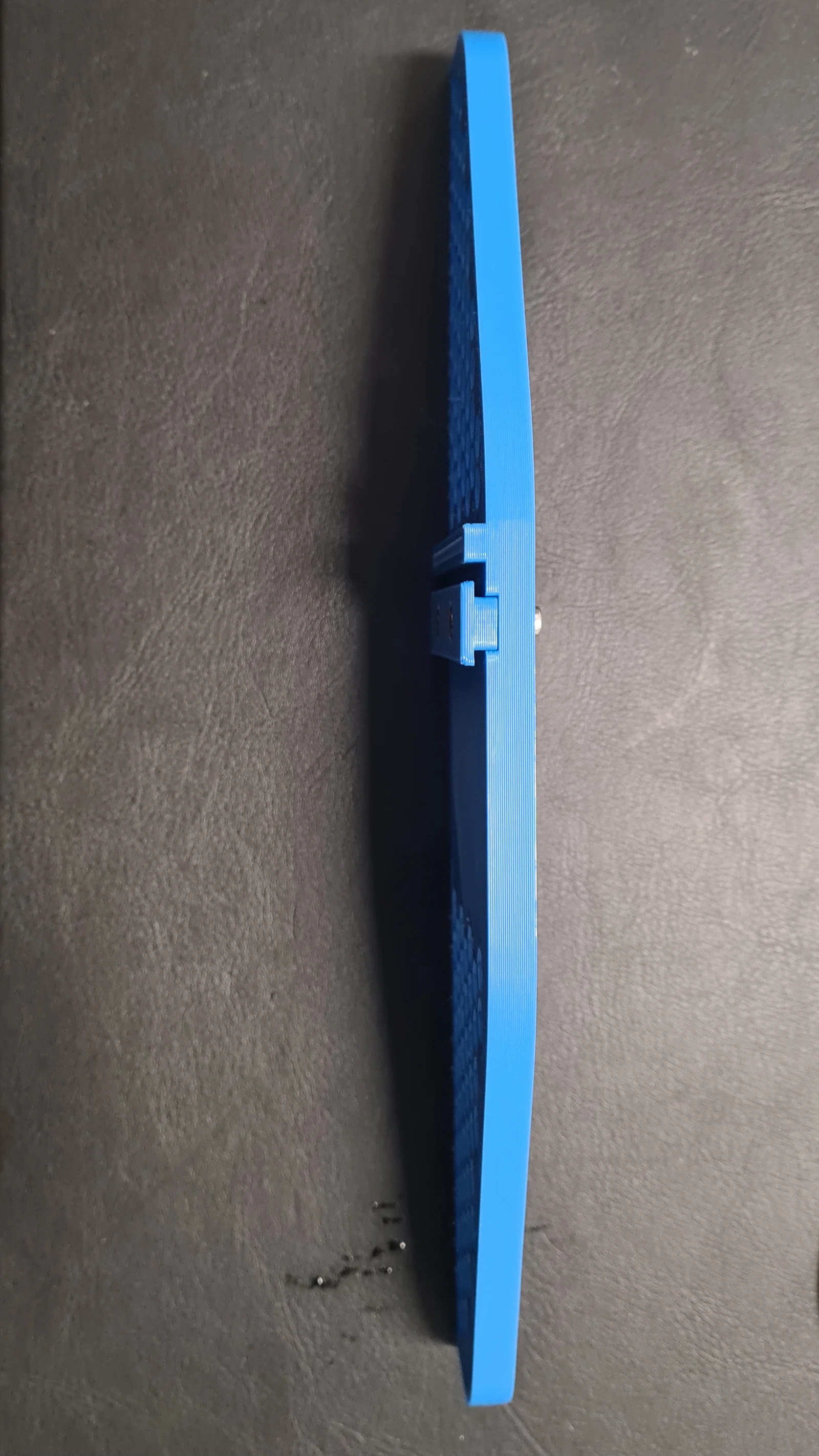

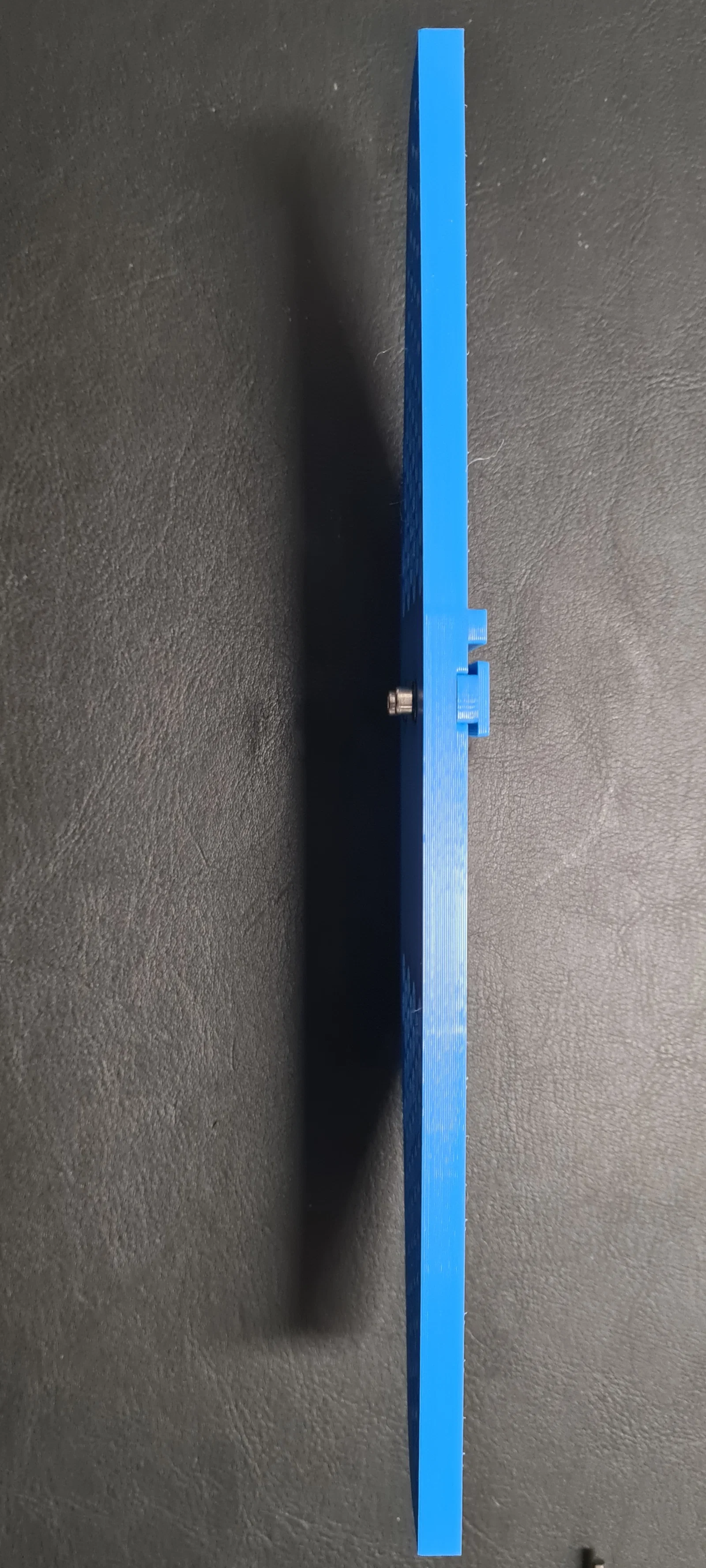

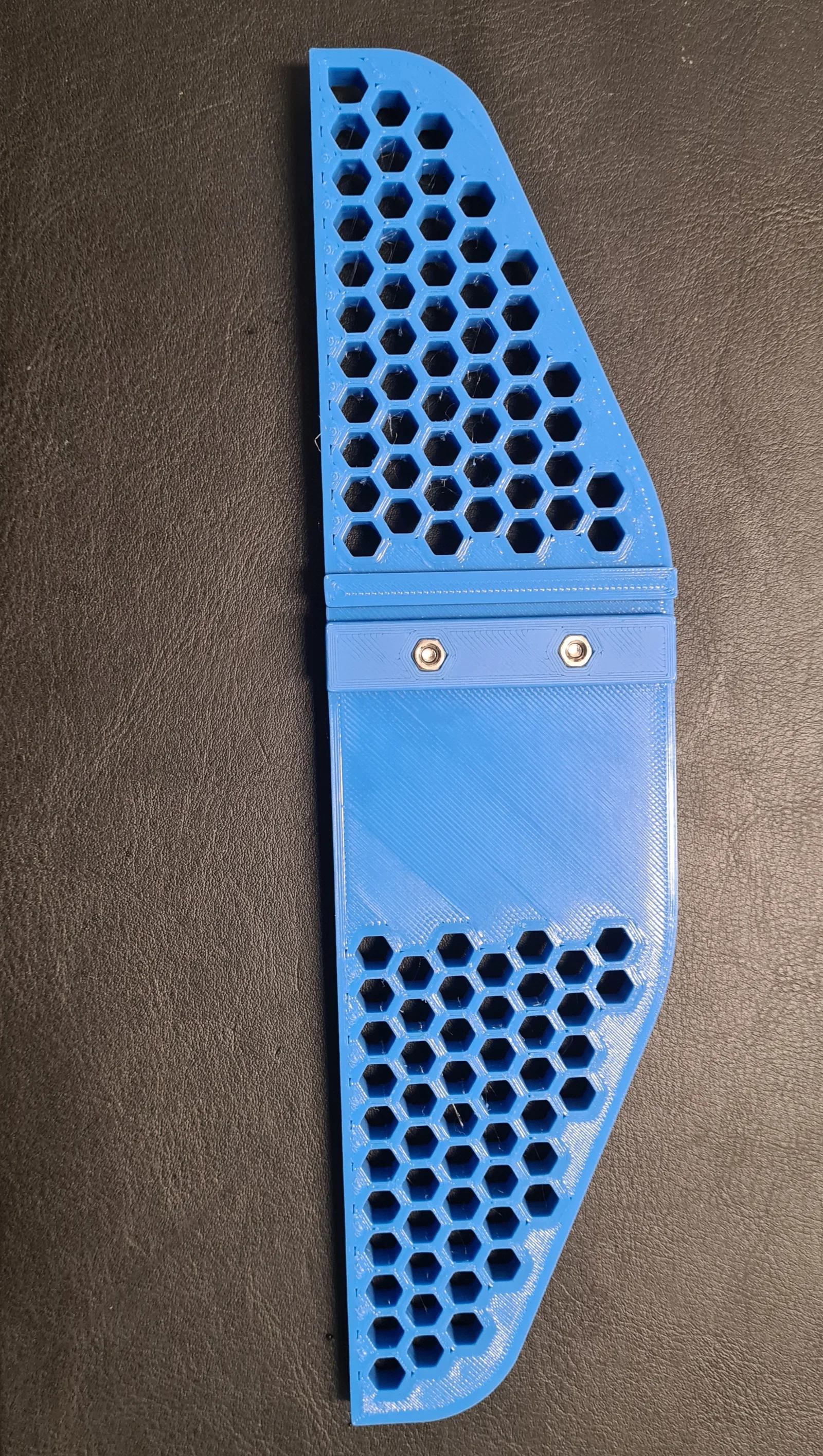

Sản phẩm gồm hai phần chính: phần cữ chặn với cấu trúc tổ ong giúp giảm trọng lượng nhưng vẫn giữ được độ cứng cáp cần thiết, và phần thanh trượt (T-Nut) để kết nối trực tiếp vào khe ray của Bosch. Thiết kế này tận dụng tối đa khả năng của ray dẫn hướng, cho phép bạn thiết lập vị trí cắt một cách nhanh chóng mà không cần tốn nhiều thời gian đo đạc phức tạp. Các lỗ bắt vít được tính toán kỹ lưỡng để lắp ráp khít khao với các linh kiện tiêu chuẩn.

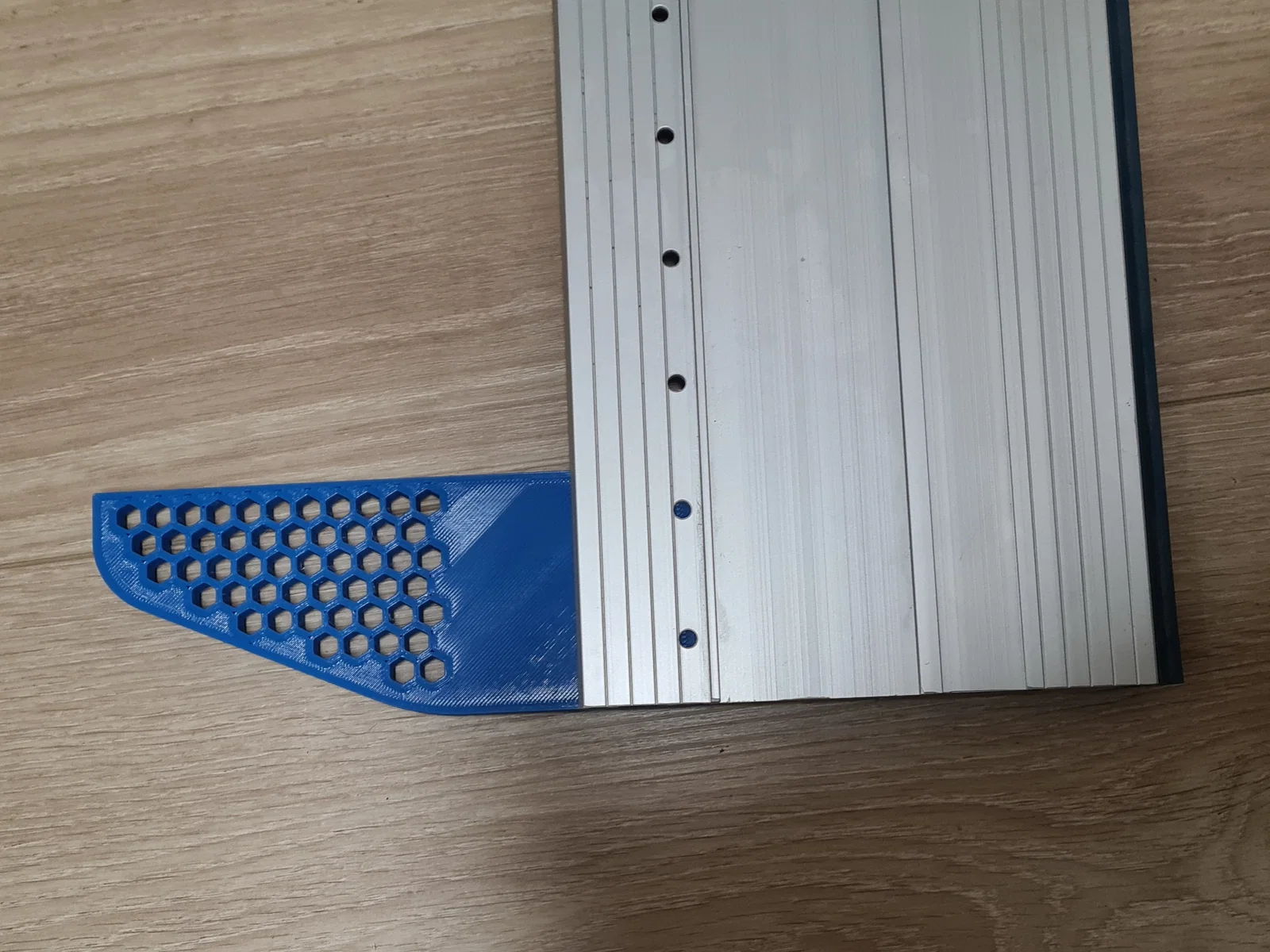

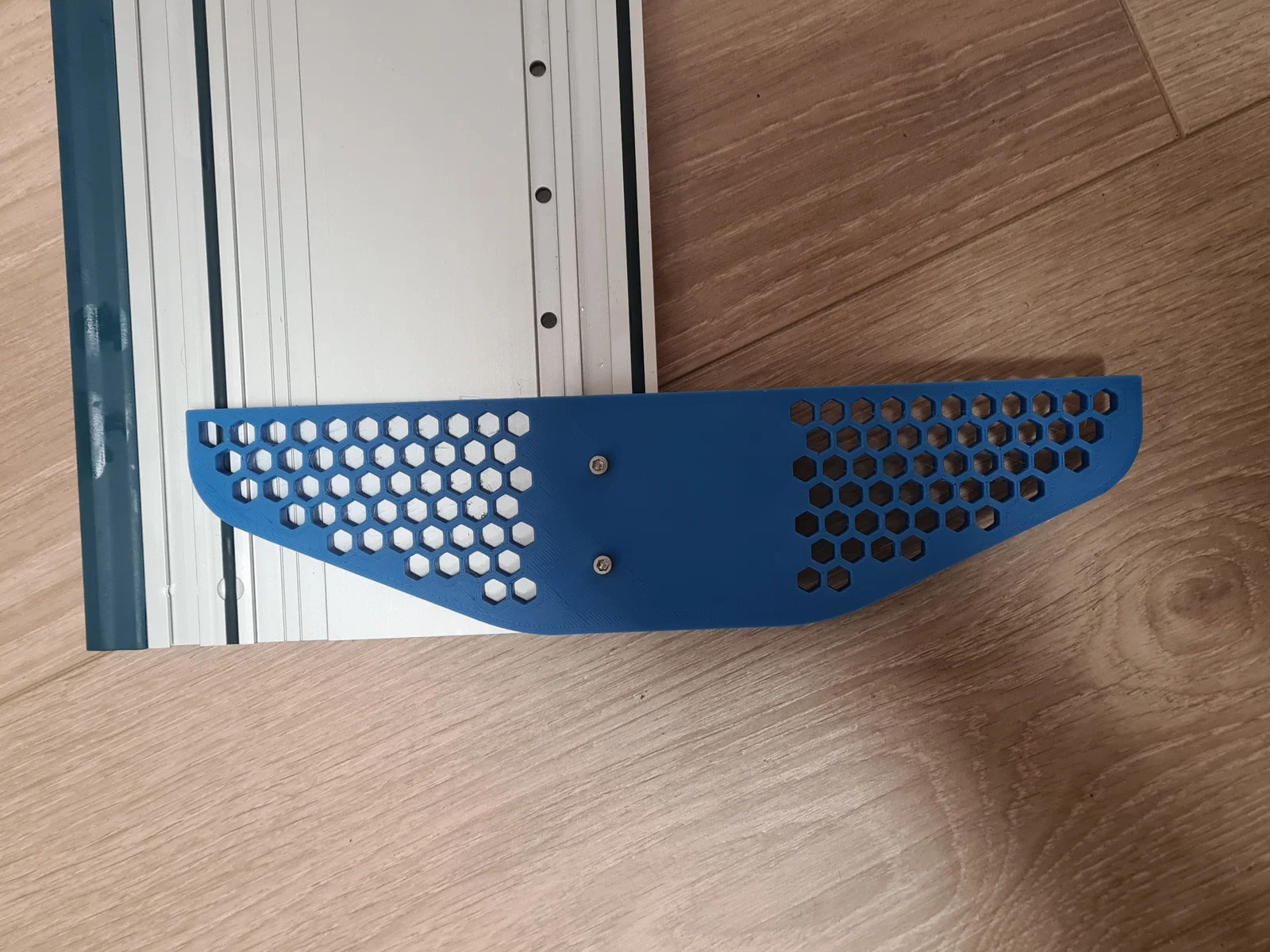

Để sử dụng bộ cữ chặn này hiệu quả, bạn cần chuẩn bị thêm một số phụ kiện kim loại rời bao gồm 2 con ốc M3 và 2 đai ốc M3 x 10 mm. Việc lắp ráp khá đơn giản, chỉ cần đặt phần thanh trượt vào khe của ray, sau đó gắn phần thân cữ chặn lên và siết chặt ốc lại là hoàn tất. Dưới đây là một số lưu ý quan trọng để bạn in và sử dụng mẫu này một cách tối ưu:

• Vật liệu in: Nên sử dụng nhựa PETG hoặc ABS để đảm bảo độ bền nhiệt và chịu lực tốt hơn so với PLA khi làm việc trong môi trường xưởng.
• Độ dày lớp in (Layer height): Nên đặt ở mức 0.2mm để đạt được sự cân bằng giữa độ mịn bề mặt và tốc độ in.
• Độ đặc (Infill): Khuyên dùng từ 30% đến 40% với kiểu infill hỗ trợ chịu lực tốt (như Gyroid) để cữ chặn cứng cáp, không bị biến dạng khi bị ép sát vào vật liệu cắt.
• Phụ kiện cần thiết: Bạn bắt buộc phải chuẩn bị 2 ốc M3 và 2 đai ốc M3 x 10mm để cố định các mảnh in lại với nhau.
• Hỗ trợ in: Mẫu này có thiết kế khá tối ưu, không cần thêm support cầu kỳ nếu máy in của bạn được cân chỉnh tốt, điều này giúp bề mặt sản phẩm sạch đẹp hơn sau khi hoàn thiện.
• Kiểm tra độ chính xác: Sau khi lắp, hãy thử kiểm tra lại góc vuông bằng thước ke chuyên dụng trước khi thực hiện các đường cắt thực tế trên phôi gỗ.

Đây là giải pháp in 3D tiết kiệm và thông minh cho những ai đang sử dụng hệ thống Bosch FSN và muốn có thêm công cụ hỗ trợ căn góc 90° một cách chuẩn xác mà không cần mua các phụ kiện gốc đắt đỏ từ hãng.
