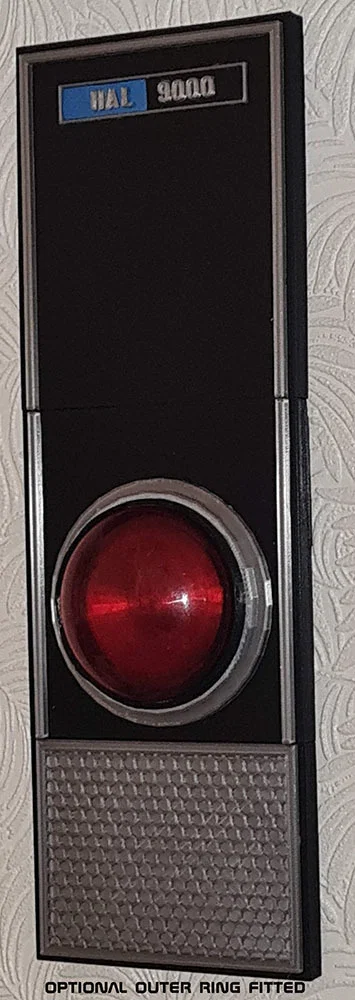

Mô hình HAL 9000 từ 2001: A Space Odyssey

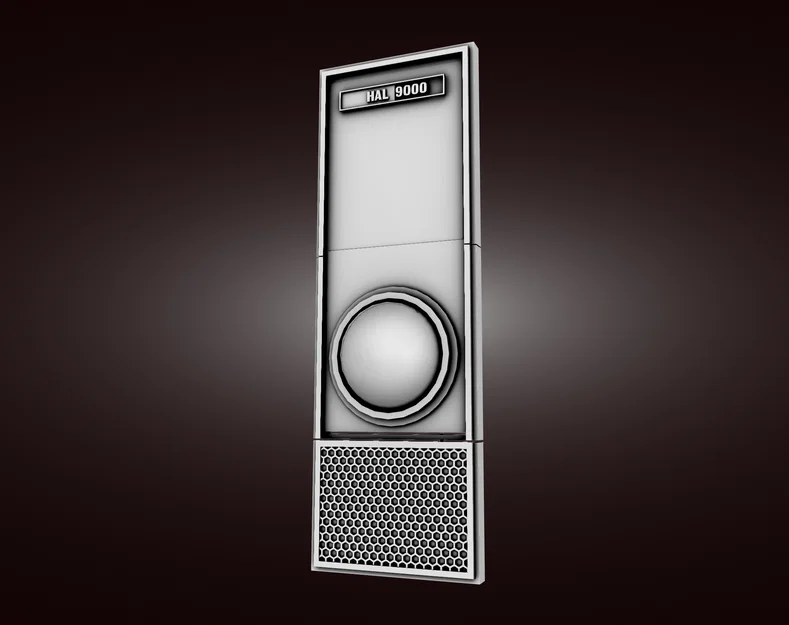

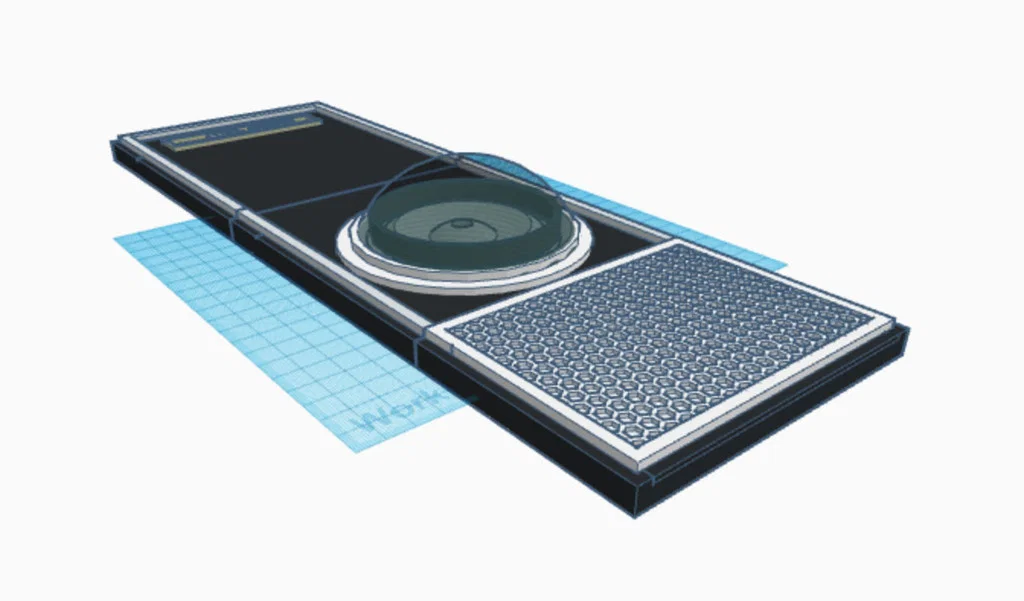

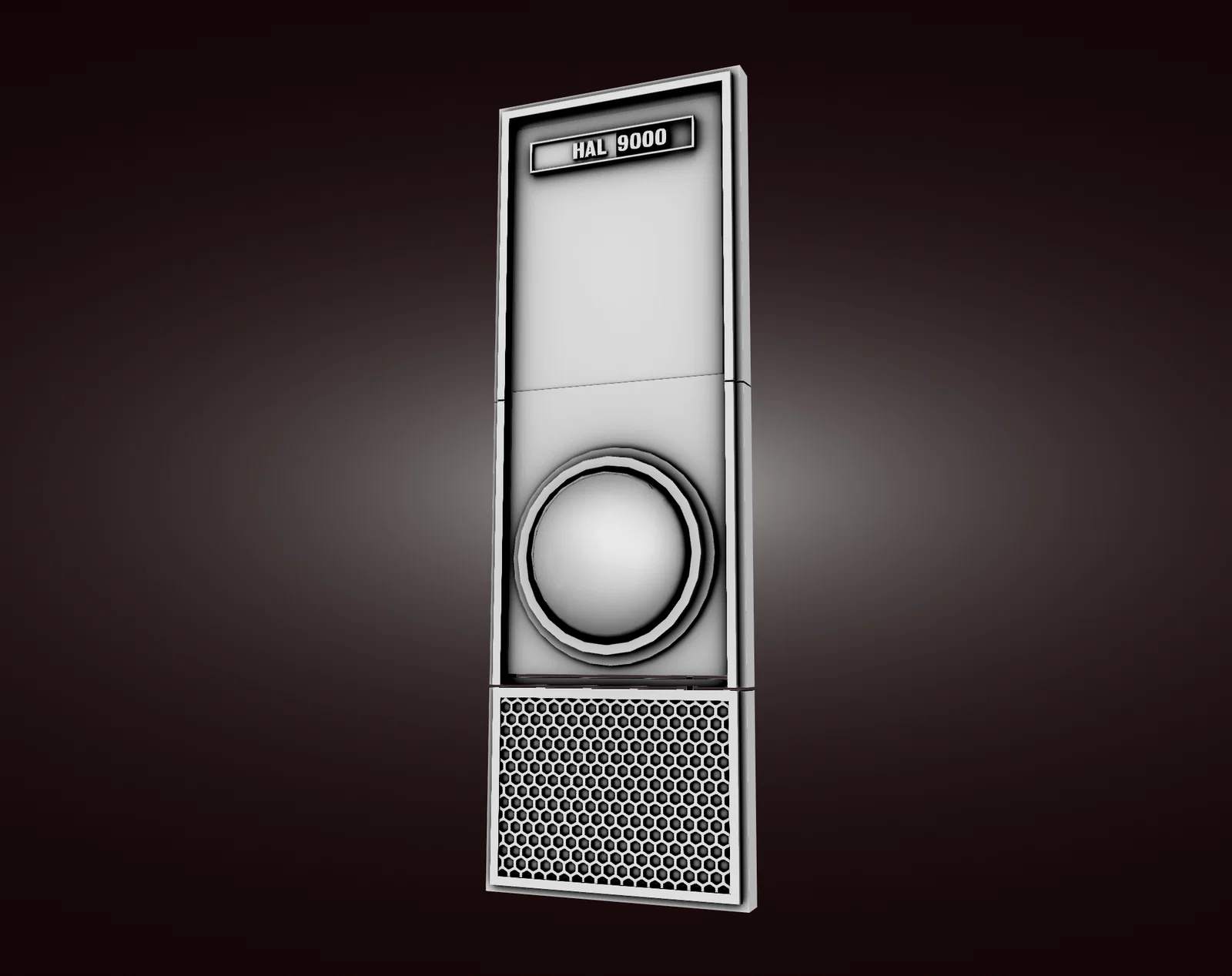

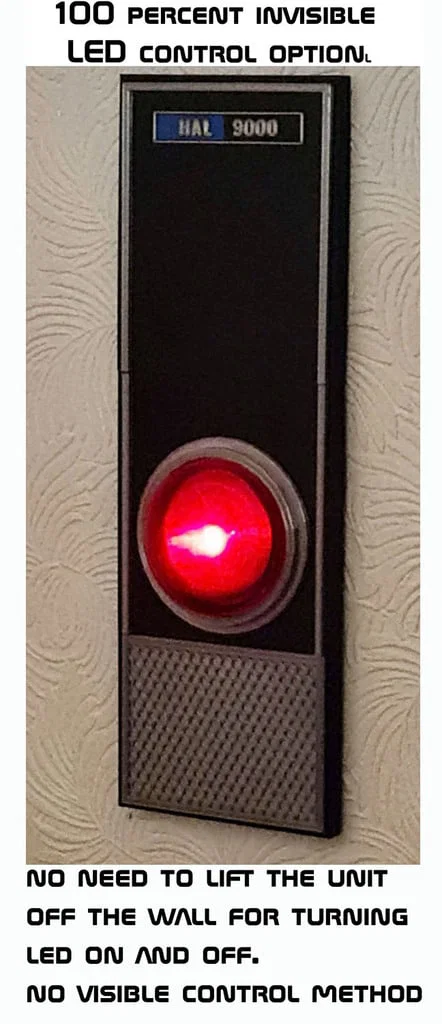

Đây là phiên bản HAL 9000 của mình lấy cảm hứng từ bộ phim 2001: A Space Odyssey. Thiết kế này cho phép bạn bật/tắt đèn LED mà KHÔNG cần phải tháo thiết bị ra khỏi tường hay làm thay đổi vẻ ngoài của máy. Các vết trầy xước trong bản render 3D không hề có trong thành phẩm cuối cùng.

Lưu ý: Mình đã học hỏi được rất nhiều sau khi thực hiện dự án này. HAL là một trong những sản phẩm hoàn thiện đầu tiên và mình rất ưng ý với kết quả. Đôi khi mình cũng muốn quay lại cải tiến thêm, nhưng thấy ít người quan tâm nên đành gác lại. Nếu các bạn muốn một phiên bản tốt hơn, hãy nhấn nút Like nhé. Hiện tại thì việc bỏ thêm thời gian cải tiến khi phiên bản của mình vẫn đang dùng tốt là không cần thiết.

Trước đây mình từng in một bản HAL khác trên Thingiverse nhưng thấy quá nhiều lỗi trong thiết kế và khó lắp ráp. Vì vậy, mình đã xây dựng lại từ đầu để đạt chất lượng và công năng tốt hơn. Nếu bạn chỉ muốn một mô hình tĩnh, có thể bỏ qua phần cơ cấu công tắc để chọn cách lắp đèn đơn giản hơn (chi tiết có trong phần ghi chú). Dù luôn tự nhủ sẽ sửa phần công tắc hơi quá khổ này nhưng vì nó vẫn hoạt động tốt nên chắc mình sẽ giữ nguyên.

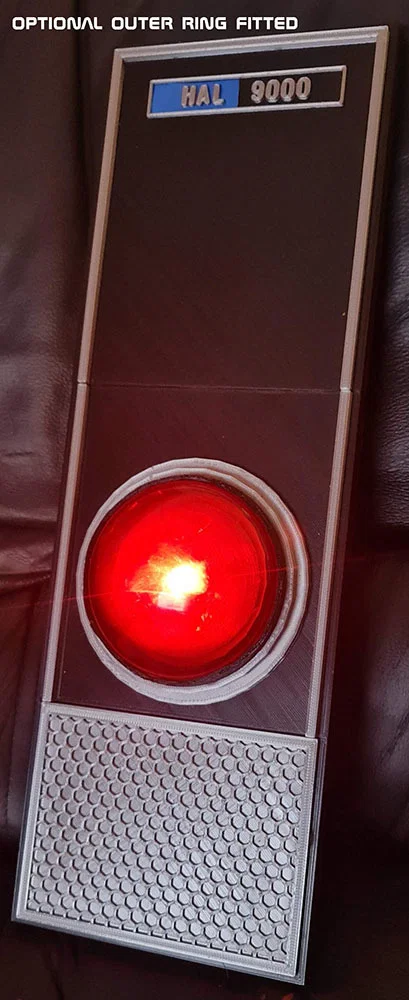

Khi lắp xong, kích thước khoảng 15x5 inch, độ dày khung tầm 1cm. Đây là một mô hình khá tốn công in. Mình khuyên dùng infill tối thiểu 30% cho chắc chắn, nhưng 20% cũng ổn nếu muốn tiết kiệm PLA.

Các vật liệu cần dùng:

• 2 màu PLA: Đen và Bạc.
• 1 nút nhấn arcade 100mm.
• 1 microswitch (thường đi kèm nút arcade).
• Dây điện.

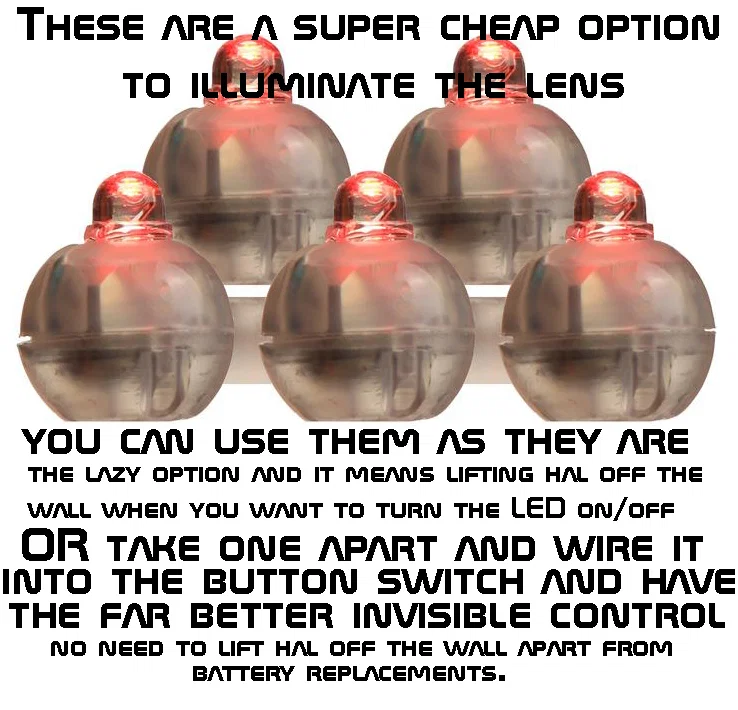

• 1 đèn LED (có thể dùng loại đi kèm hoặc cakelight để tiện thay pin).
• Nhãn dán màu xanh HAL.
• Keo dán sắt, mỏ hàn, nhíp.

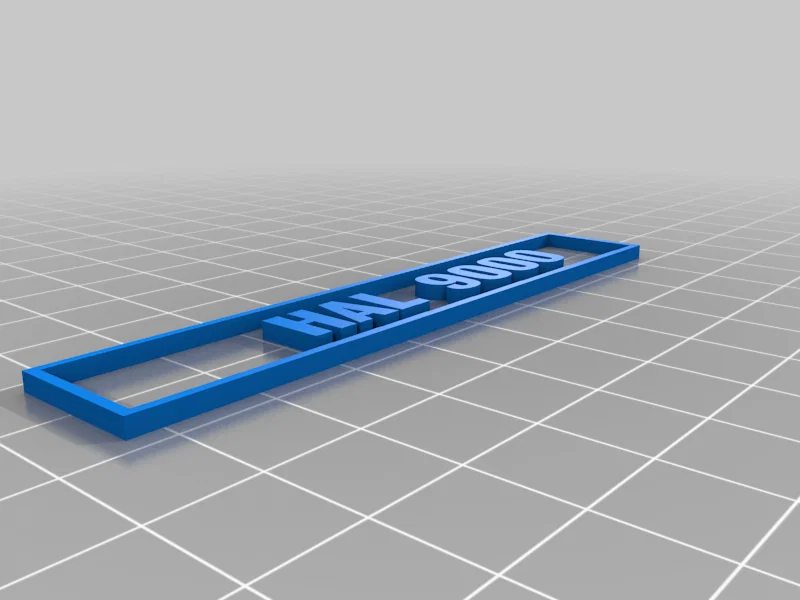

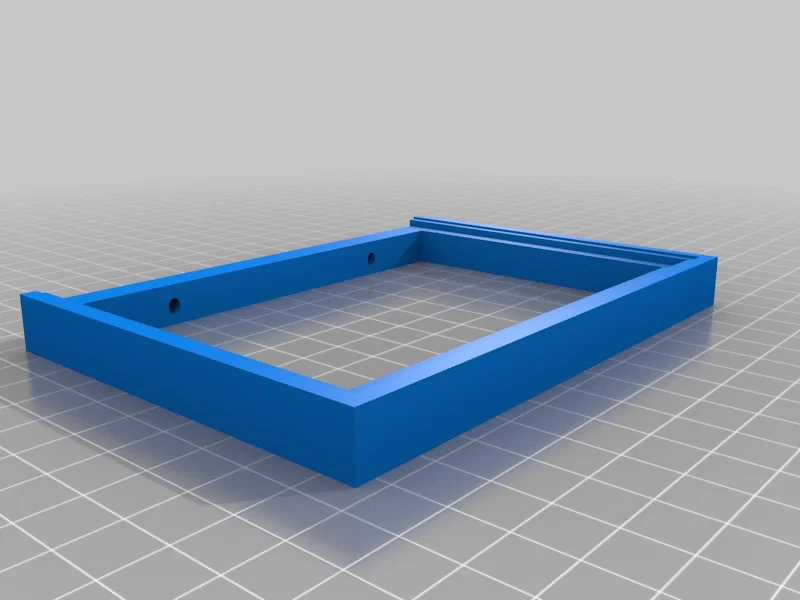

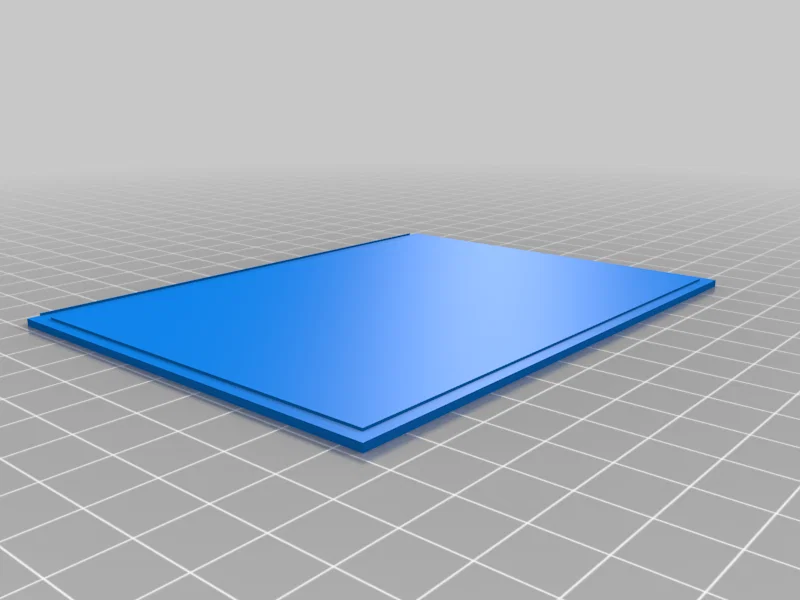

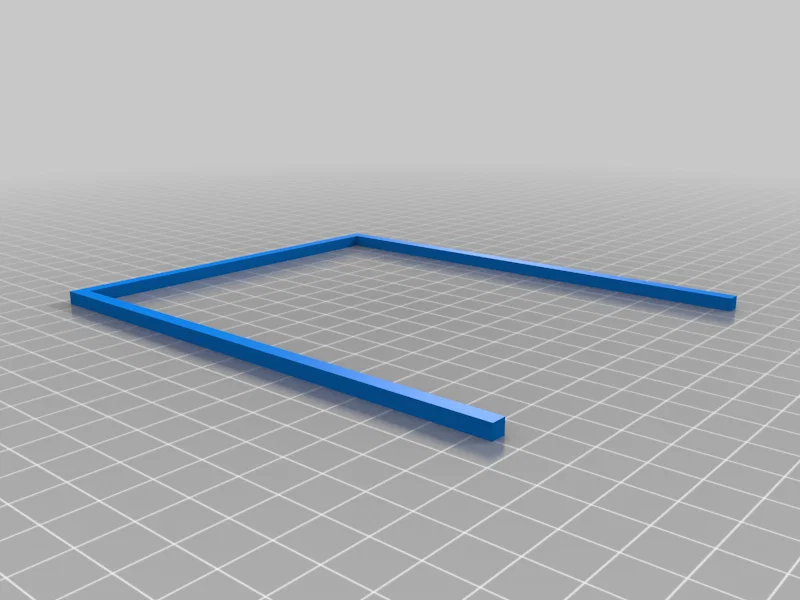

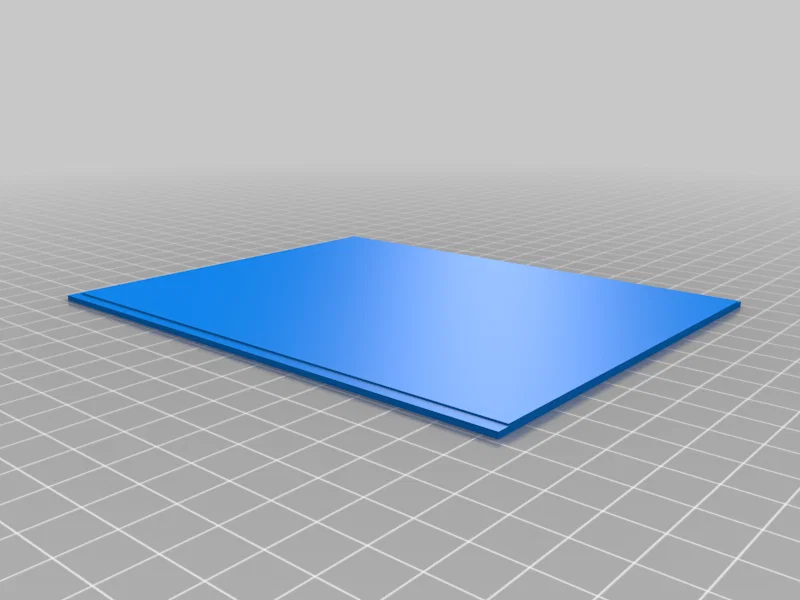

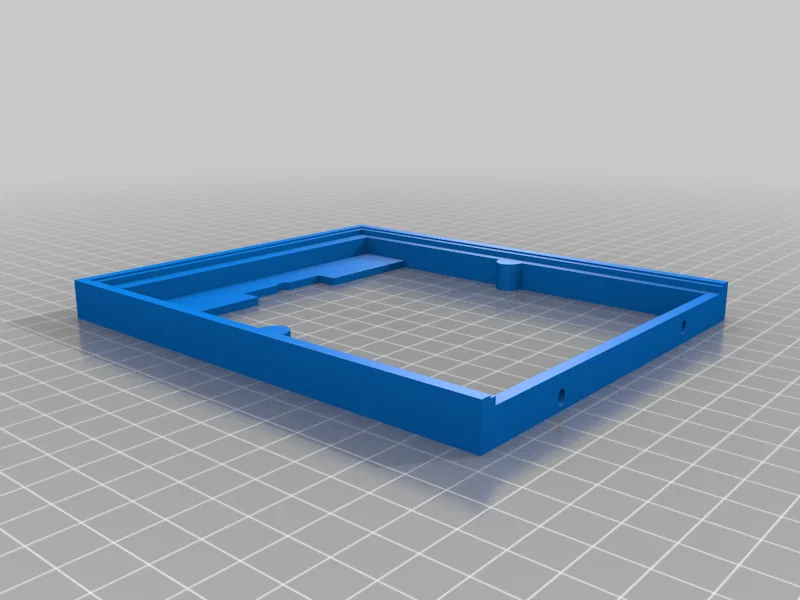

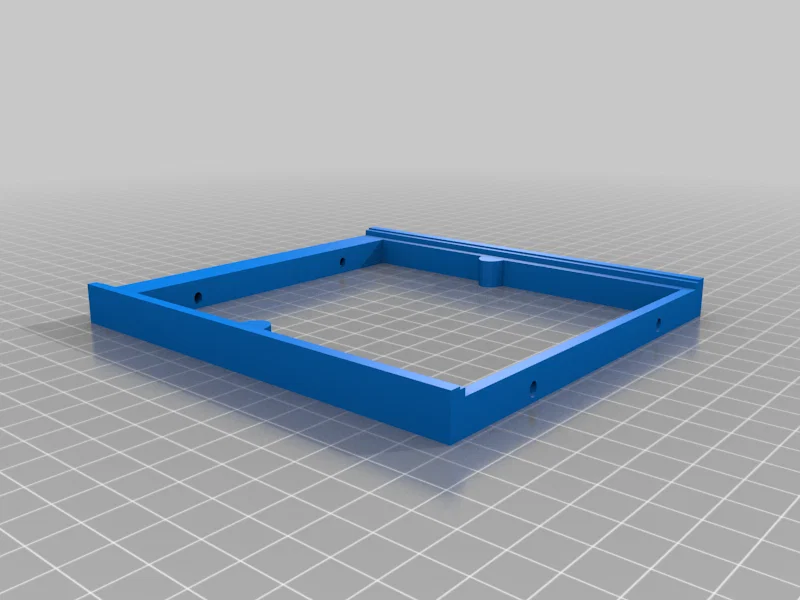

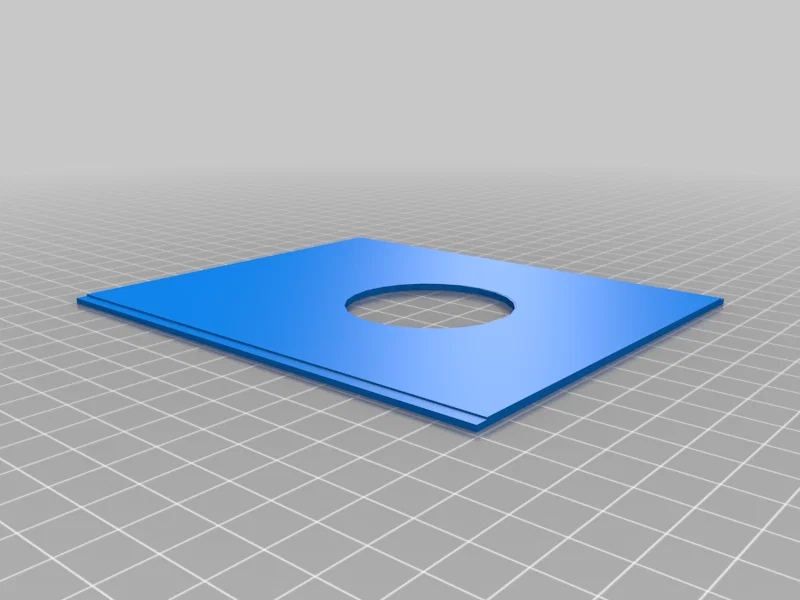

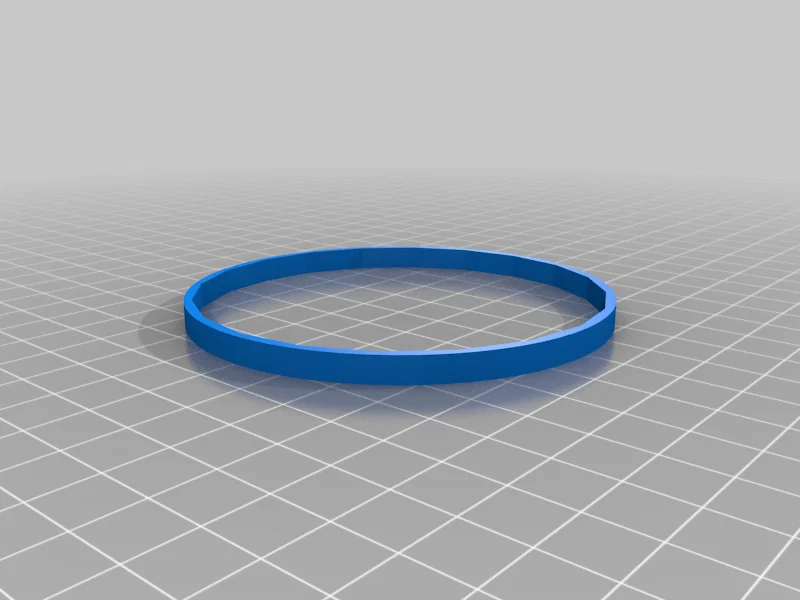

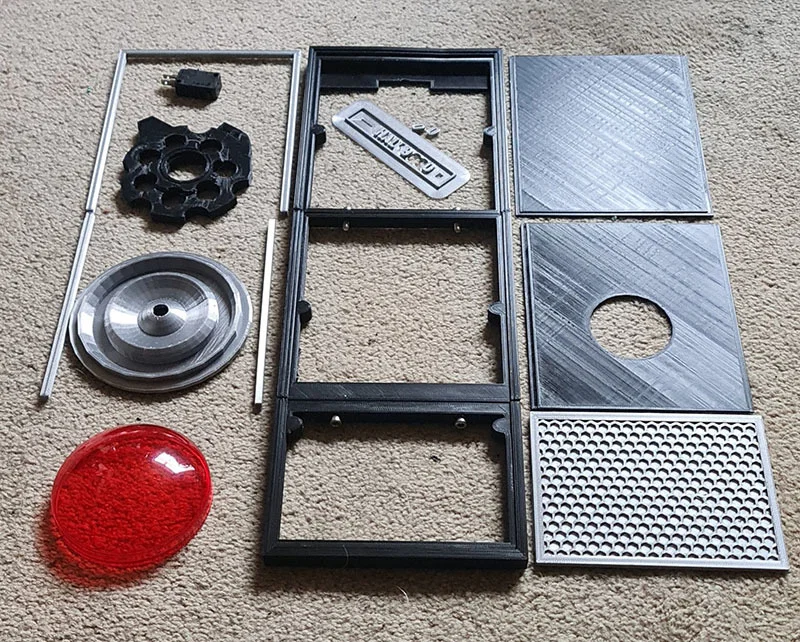

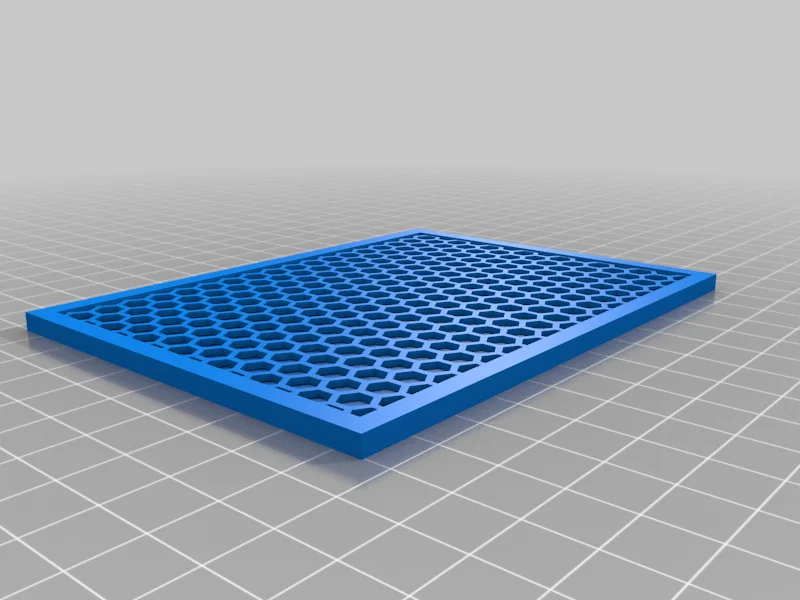

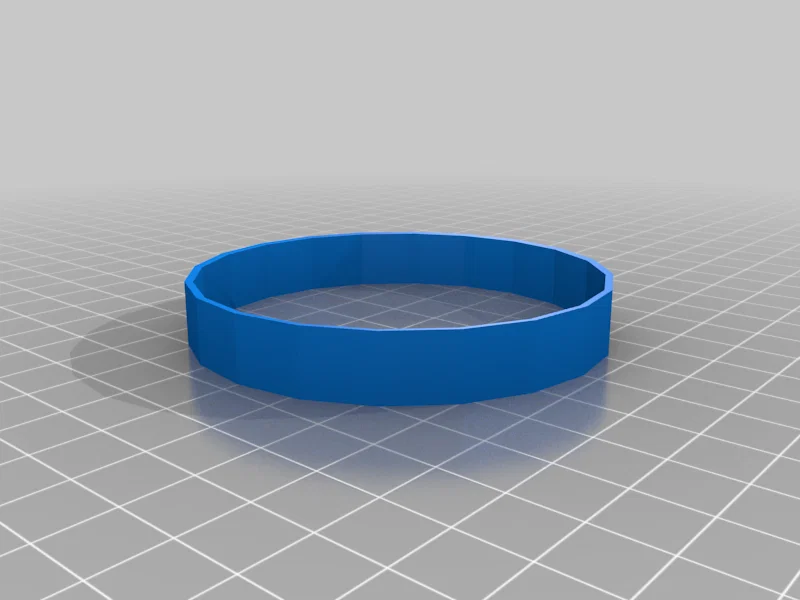

Thời gian in: Các tấm mặt lớn, lens, khung và lưới mất khoảng 4-6 tiếng mỗi món. Các chi tiết nhỏ hơn như cơ cấu phía sau hay tên bảng chỉ mất khoảng 40 phút.

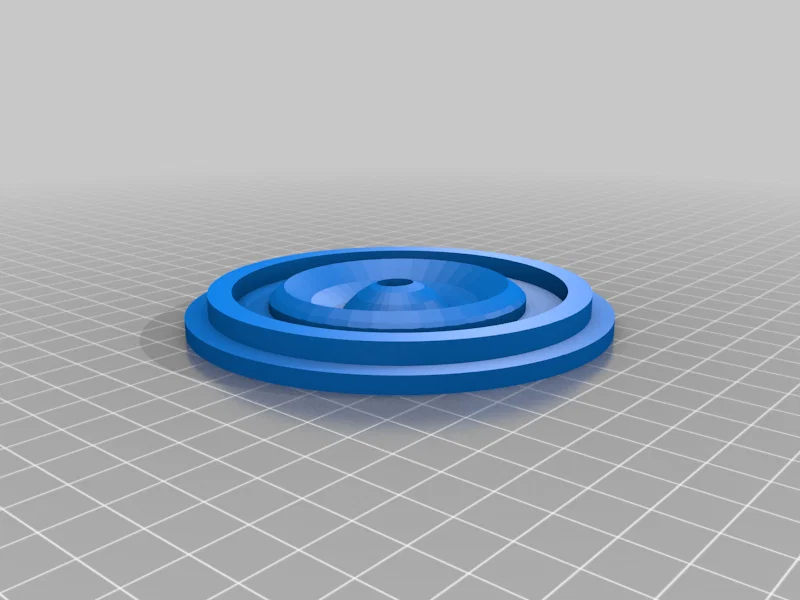

Đã cập nhật thêm Eye/refractor vào tháng 3/2021. Nếu phiên bản mới không vừa ý, bạn vẫn có thể dùng bản gốc đã được kiểm chứng.

Hướng dẫn in

• Thương hiệu máy: Creality Ender 3 Pro
• Rafts/Supports: Không cần
• Độ phân giải: 200
• Infill: 30%
• Nhựa: Sunlu PLA đen và bạc

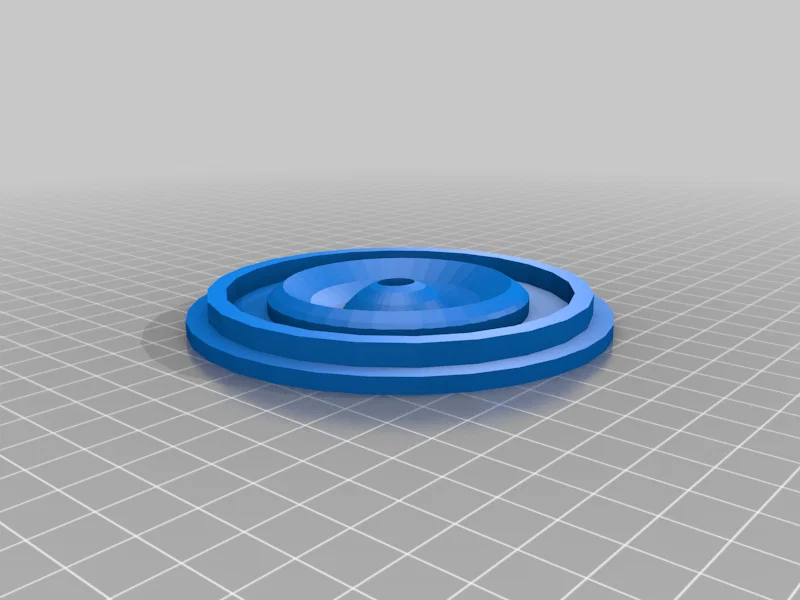

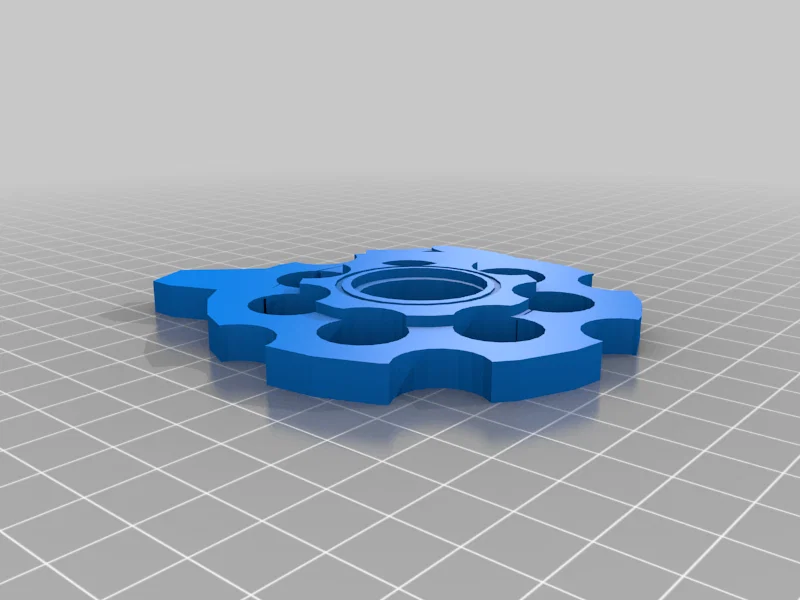

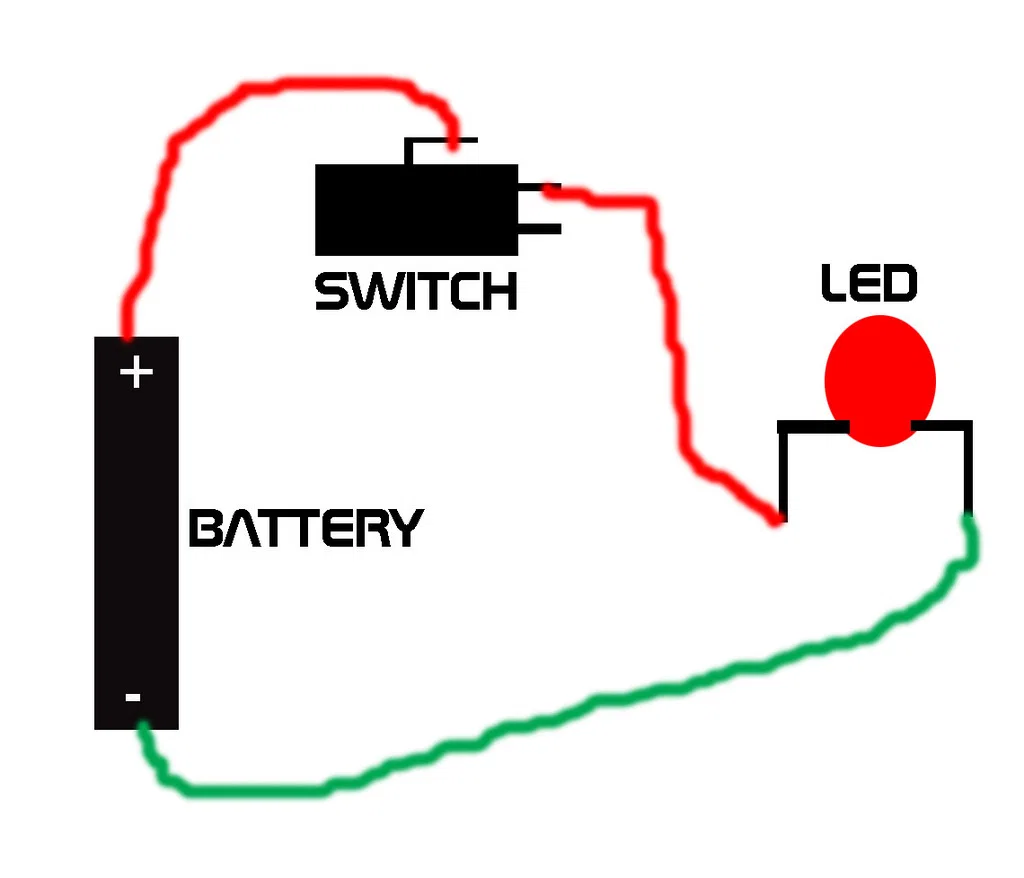

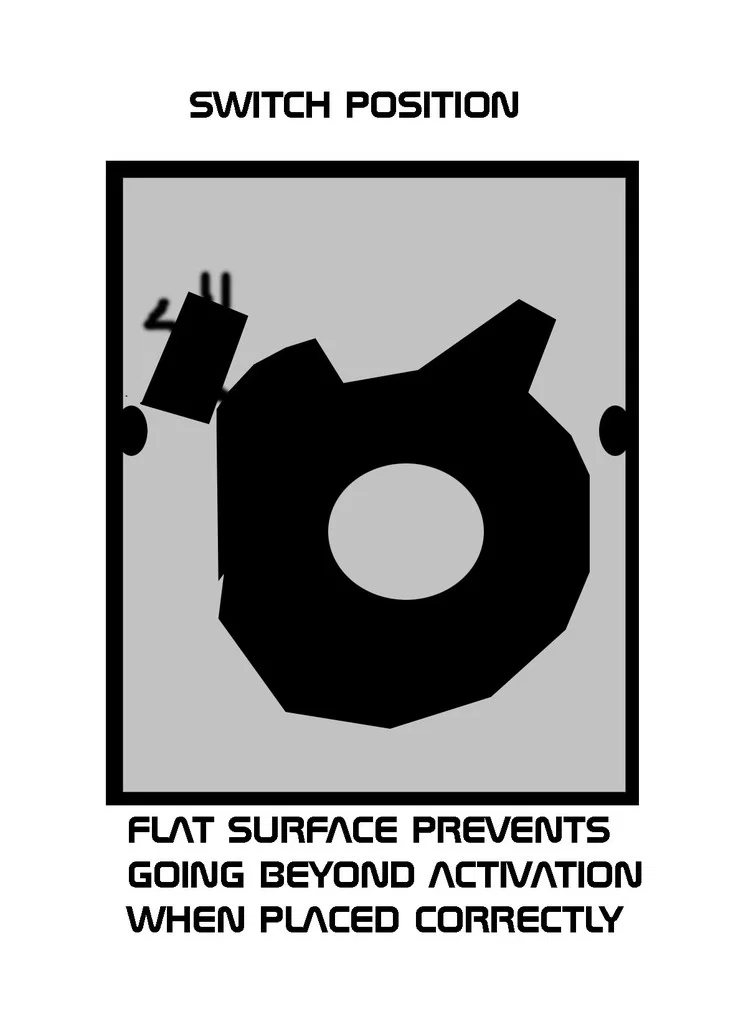

Thiết kế này giúp bạn chỉ cần xoay nhẹ phần lens bên ngoài là có thể bật/tắt đèn LED mà không cần di chuyển cả khối thiết bị. Mọi chi tiết hướng dẫn lắp ráp đã được cung cấp trong file.
