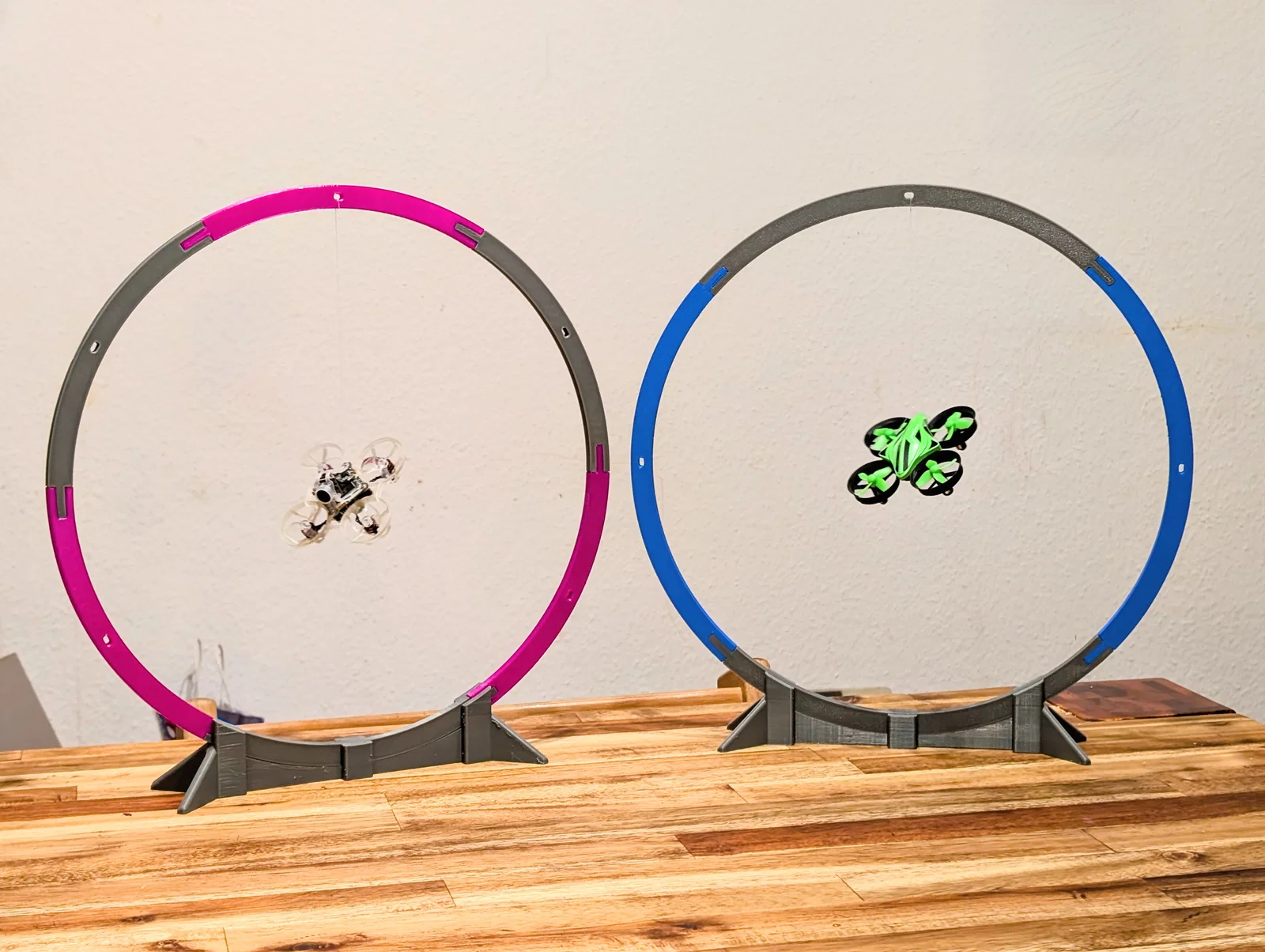

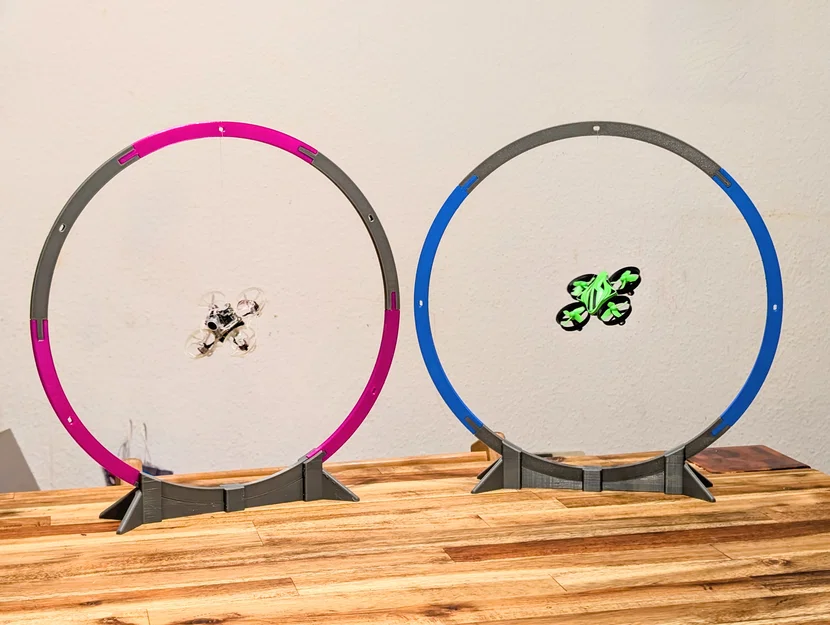

Cổng đua Tiny Whoop Drone (in full, parametric, gắn nam châm)

Tự in Tiny Whoop Gate của bạn luôn! Mong là mẫu này sẽ hữu ích cho bạn, và cứ thoải mái góp ý hay cho mình ý tưởng để cải thiện thêm nha. Chúc bạn chơi vui!

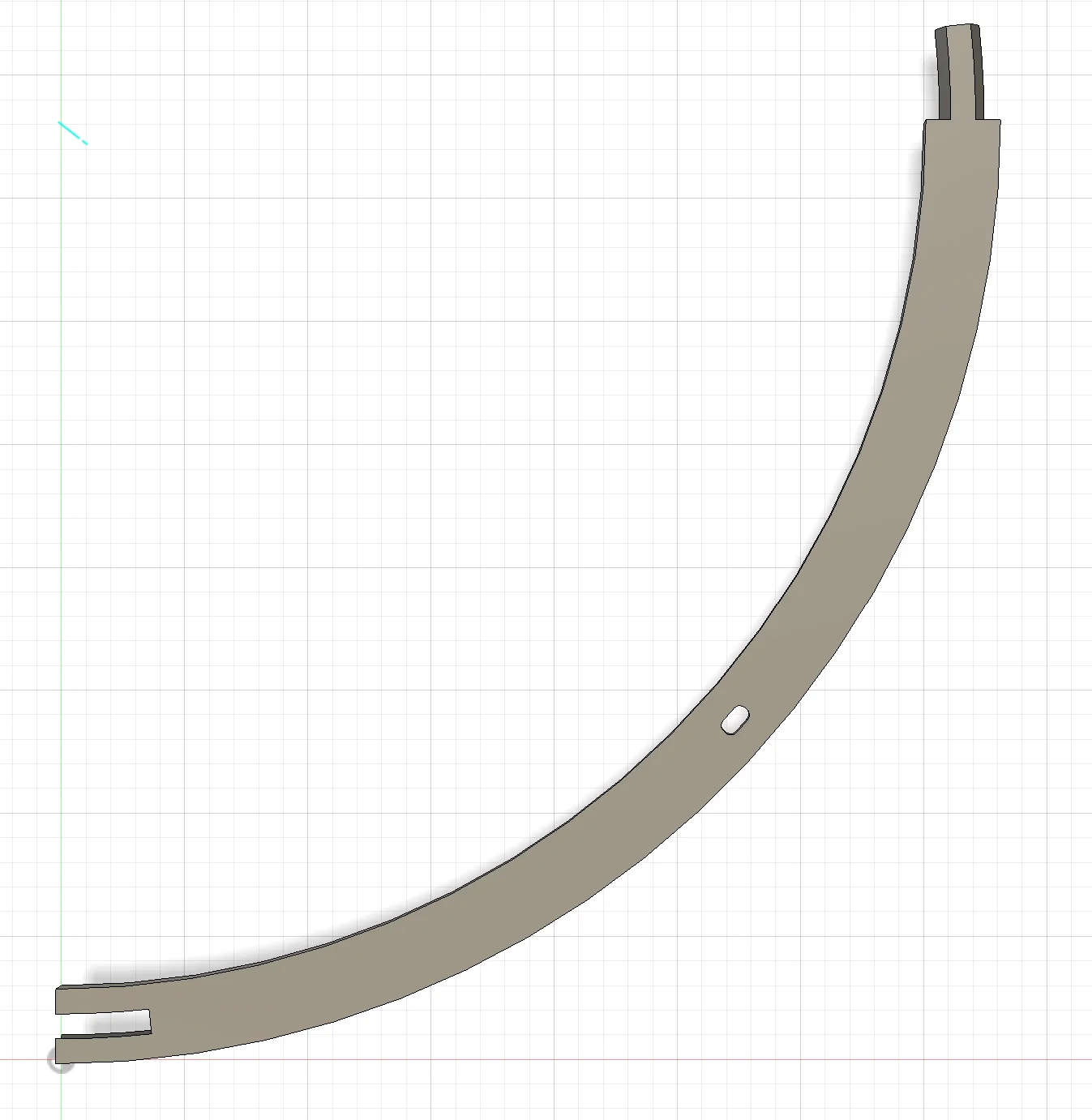

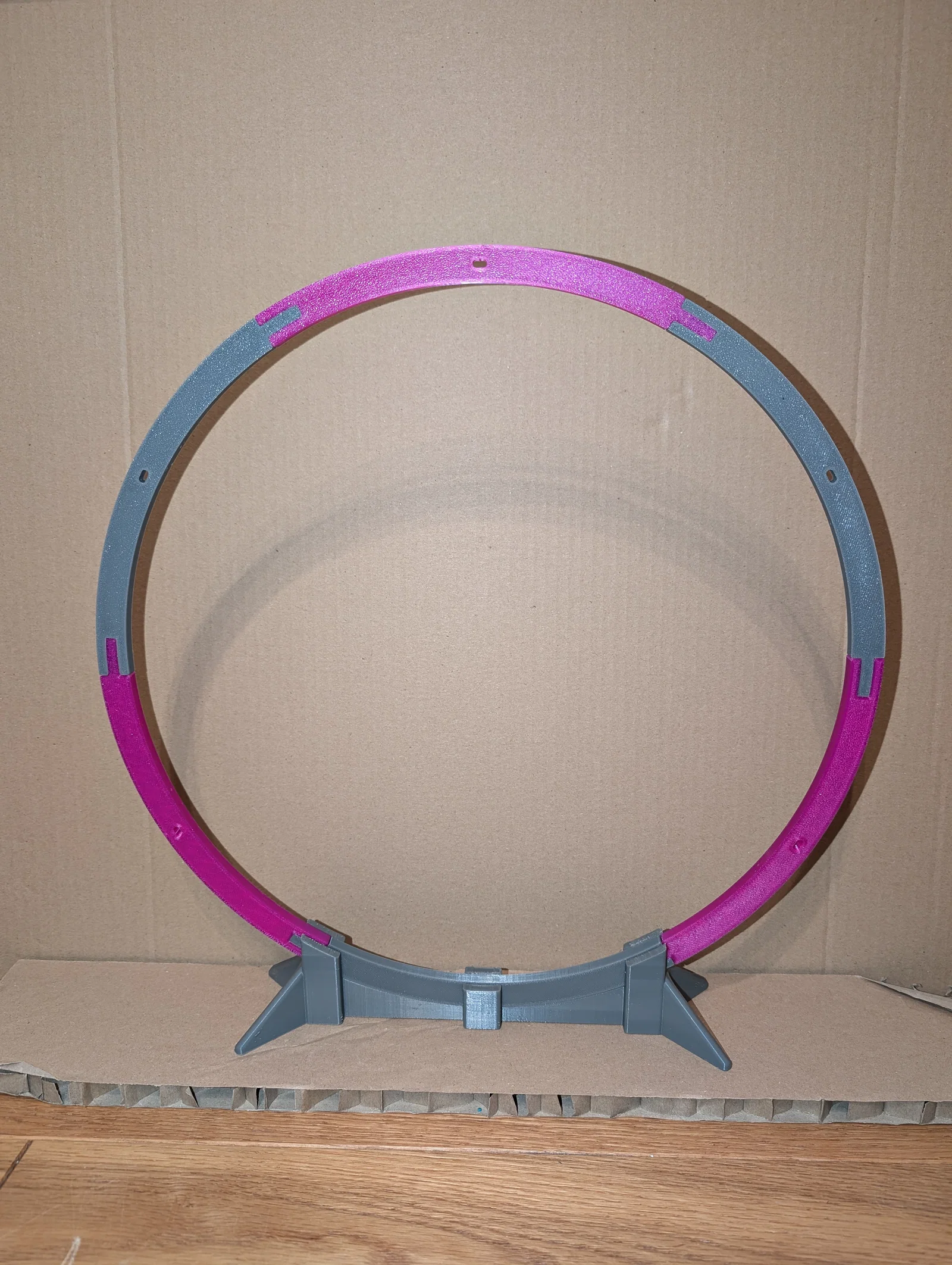

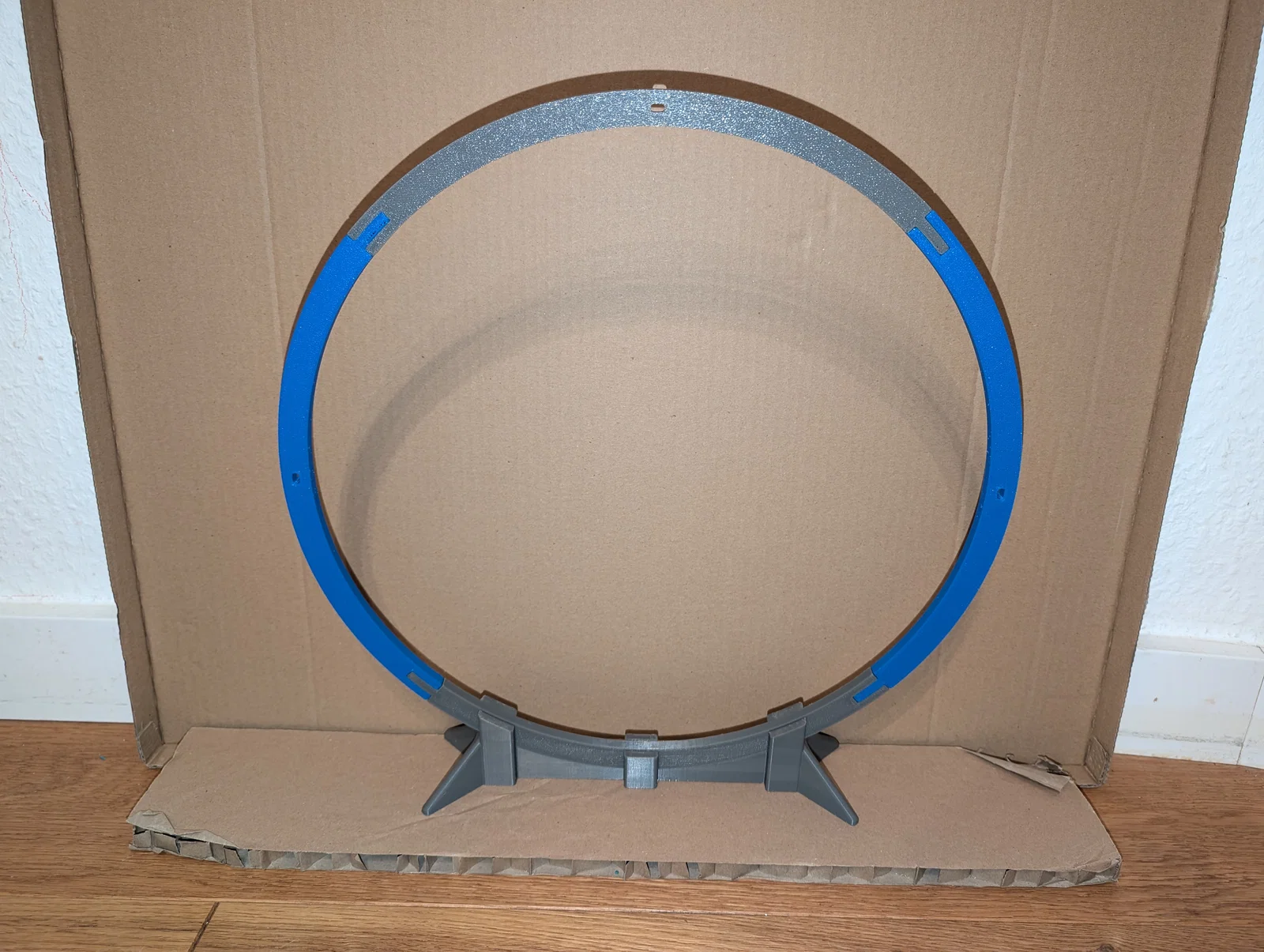

Vòng chính (Main loop)

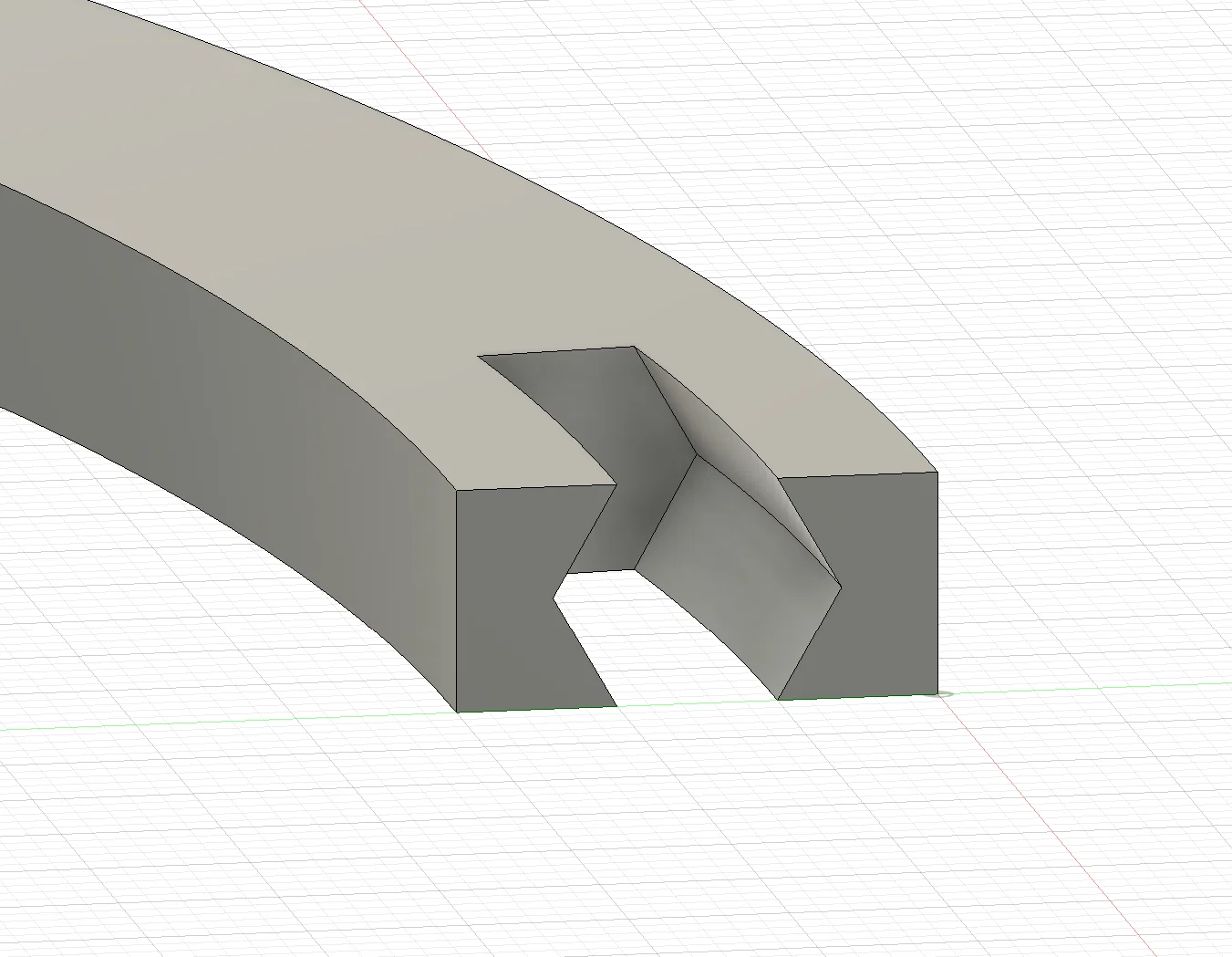

Phần này được tách ra thành nhiều mảnh (ví dụ 4 hoặc 6). Các mảnh chỉ cần ráp/ấn dính vào nhau là giữ rất chắc. Lưu ý là thiết kế này không chừa tolerance, nên nếu cần thì bạn nên vệ sinh/làm sạch bề mặt sau khi in. Hơi khít một chút là ổn, nhưng phần cuối của các chi tiết “female” không được bị banh ra. Bạn có thể test độ khớp bằng file test-print đính kèm trông như vầy:

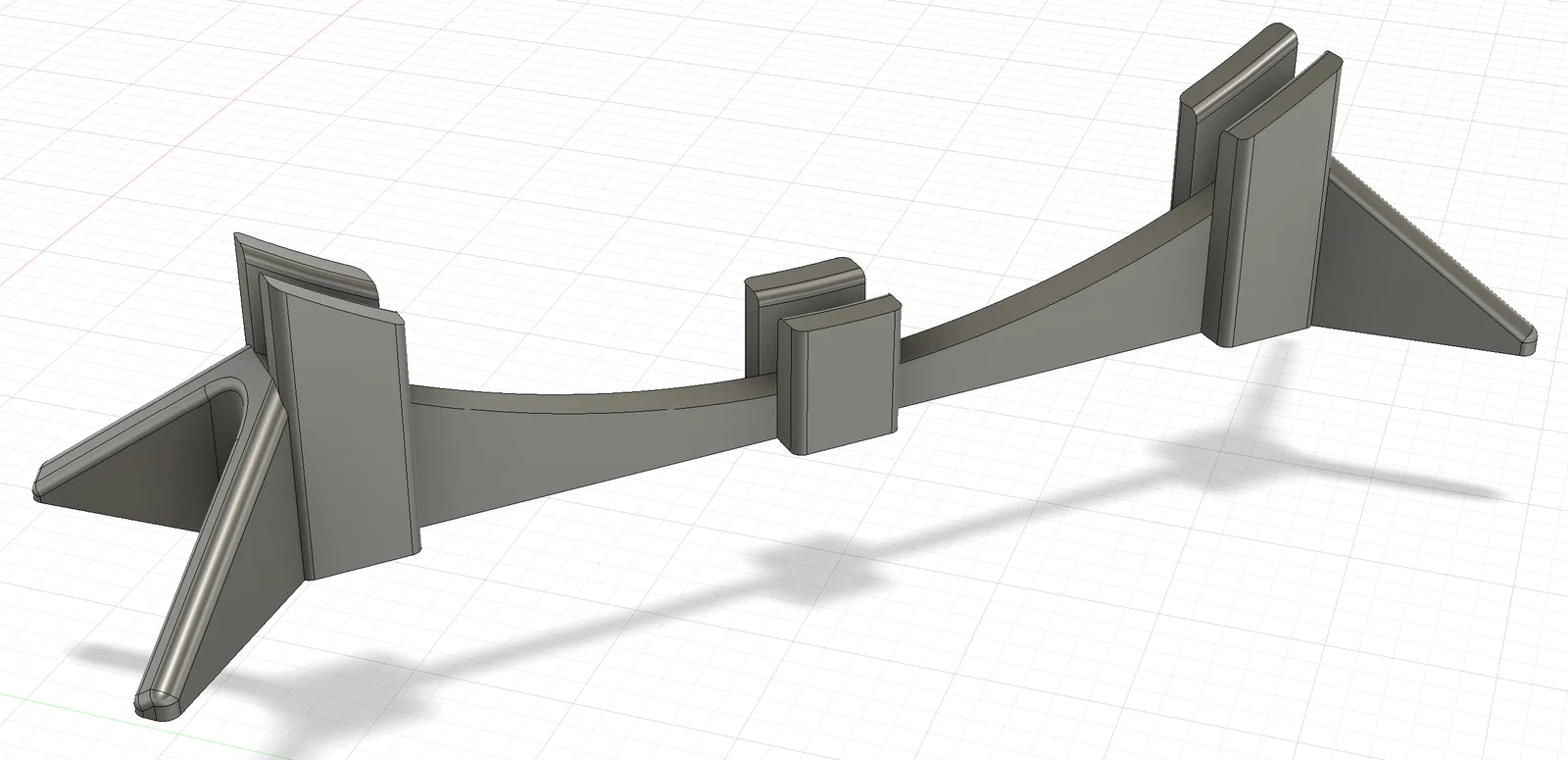

Đế (Base)

Phần đế có hai phiên bản cơ bản và một bản remix tương thích nam châm.

• Bản cơ bản được tối ưu cho bàn in 23x23 cm hoặc 20x20 cm.
  Vòng sẽ được ấn vào đế và sẽ đứng yên tại chỗ (không tolerance!), nên nhớ làm sạch các mặt tiếp xúc giữa các phần.

• Với bản tương thích nam châm, chỉ cần dùng một lượng keo thật ít (ví dụ E6000) để giữ 3 viên nam châm 12x3 mm trong các hốc khoét. Nam châm vào rất khít; nếu dùng keo đặc/quá nhiều thì nam châm sẽ không thể lọt xuống đủ sâu vì độ khít cao không cho keo bị dạt ra.

• Nói chung: bạn có thể thêm lỗ cho nam châm ngay trong slicer (ví dụ PrusaSlicer) bằng cách thêm một “negative volume”. Chọn hình trụ (cylinder) và chỉnh kích thước hơi lớn hơn nam châm thật một chút. Di chuyển hình trụ tới vị trí mong muốn, tốt nhất là ở mặt hướng xuống bàn in.

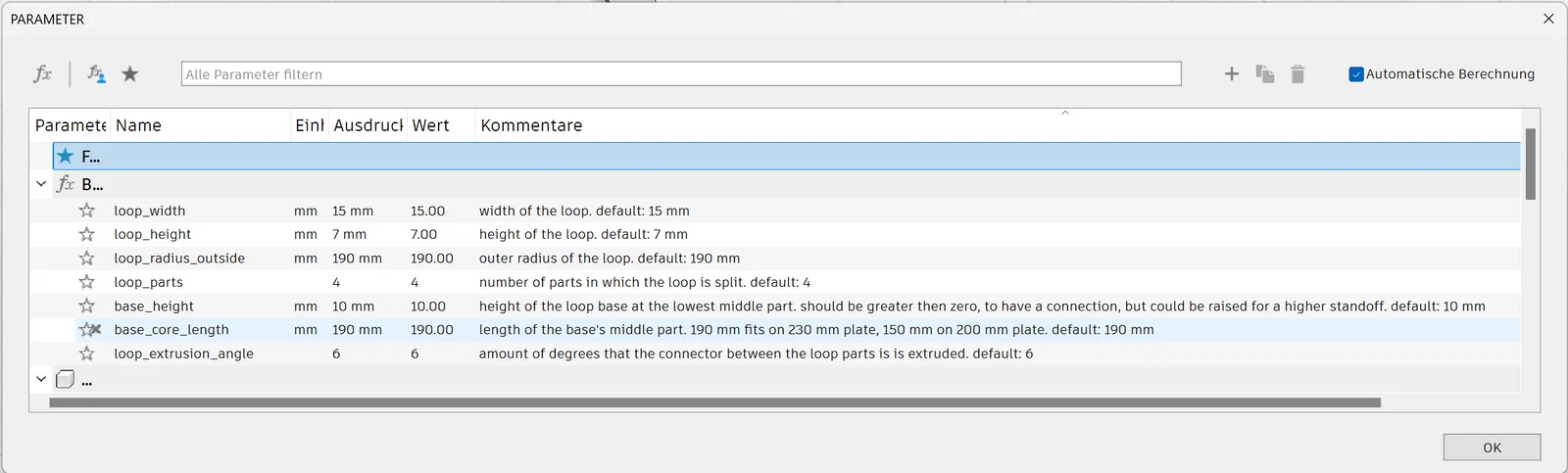

Tinh chỉnh tham số (Parametric adjustments)

Bạn có thể chỉnh các tham số trong Fusion360:

• Kích thước của vòng

• Chiều cao/chiều dài của đế

• Số lượng mảnh để tách vòng

• Chiều dài của mối nối vòng

Credit

Mẫu này được phát triển dựa trên Racing micro drone gate của Julezzz. Kích thước của các file đã upload là giống nhau nên có thể tương thích lẫn nhau.
Bản remix tương thích nam châm được cung cấp bởi Waystaz.

Changelog

• 2026-03-10: Thêm bản remix tương thích nam châm
