Ống cắm bút Gridfinity 3 ngăn họa tiết lục giác v2

ống cắm bút (v2!!)

Chị mình cần một cái ống cắm bút nên mình quyết định làm một biến thể từ khay gridfinity của mình thành món này. Giống vậy, mẫu này có phần vỏ ngoài với đế tương thích Gridfinity, và ba ống bên trong có thể tháo rời. Hai ống nhỏ bên trong là giống hệt nhau.

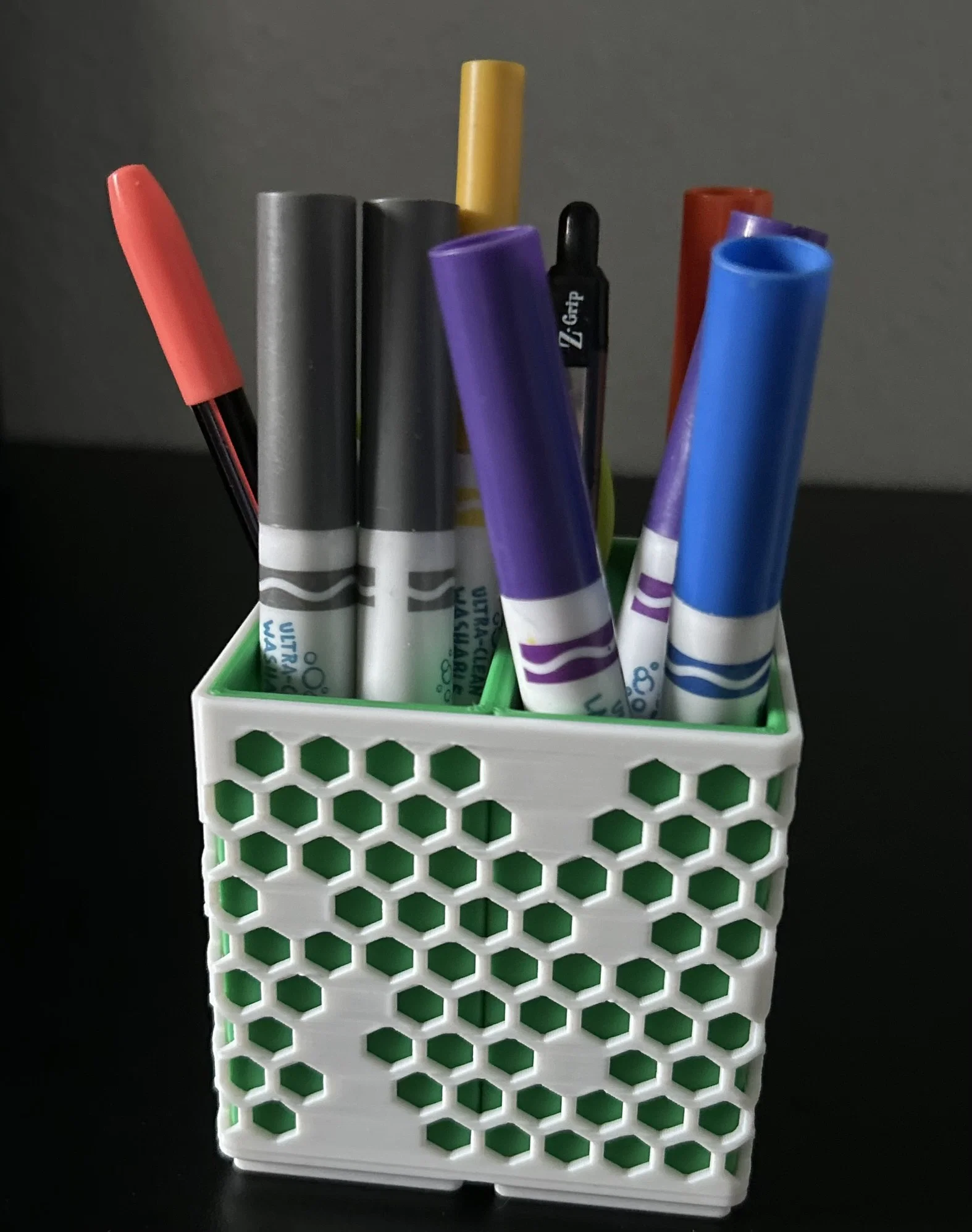

Để nhìn bắt mắt hơn, mình thêm hoạ tiết lục giác, nhưng kiểu lục giác thẳng đều thì nhìn hơi “cơ khí” quá. Nên mình bỏ bớt một số ô lục giác để nó có cảm giác tự nhiên hơn. Mỗi mặt sẽ khác nhau.

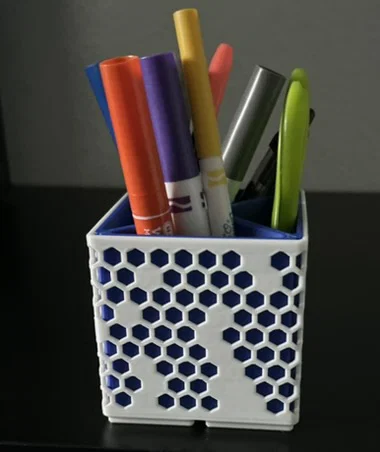

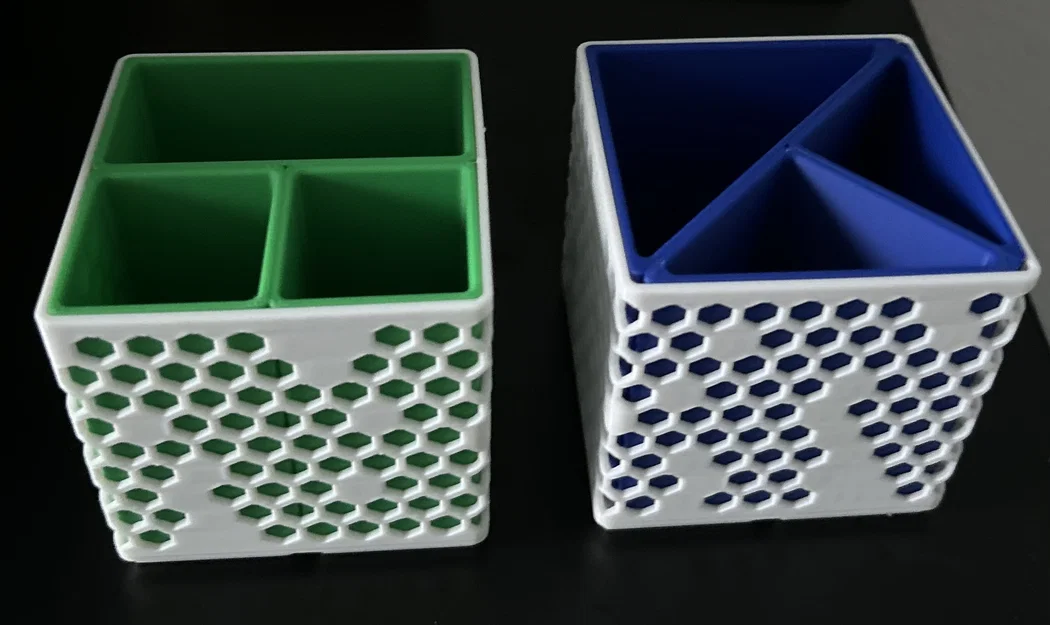

Bộ ống lớn và ống nhỏ khớp với nhau—bạn có thể in hai ống nhỏ và một ống lớn như hình minh hoạ, hoặc in hai ống lớn, thậm chí bốn ống nhỏ.

Dĩ nhiên, các ống dạng tam giác sẽ không tương thích với các ống hình chữ nhật/hình vuông.

v2?!?!!!??

Mình đã bỏ các vách ngăn bên trong phần vỏ ngoài—đó là phần “di chứng” từ khay fibonacci của mình, và trong trường hợp này thì không giúp ích gì.

Nhờ vậy mình có thể bắt đầu thêm nhiều kiểu ống bên trong khác nhau—mà mình vẫn đang làm tiếp.

kích thước — là một khối lập phương!

• phần vỏ ngoài:
  • chuẩn Gridfinity 2x2, kích thước vuông 84mm.
  • tổng chiều cao bên ngoài cũng là 84mm.
• các ống bên trong dạng chữ nhật/vuông:
  • ống lớn: 35mm x 75mm (kích thước lòng trong), và
  • ống nhỏ: vuông 35mm (kích thước lòng trong).
• các ống bên trong dạng tam giác:
  • ống lớn: cạnh huyền 94mm, và hai cạnh còn lại 67mm
  • ống nhỏ: 61mm và 43mm

in ấn

Việc in sẽ khá đơn giản. Mình giữ nguyên setting như cũ—5% gyroid, và three wall loops—thì tất cả đều in ổn.

Bàn in 256mm x 256mm là không đủ lớn để dùng print by object cho toàn bộ các phần, kể cả khi bạn gom các ống bên trong và in cùng màu. Vì vậy, trong file 3MF của mình, mình tách các ống bên trong và phần vỏ ngoài sang các plate khác nhau để dễ in các màu khác nhau.

remixes?

Như mọi khi, mình có kèm file STEP để ai muốn chỉnh sửa thì tiện làm.
