Hộp pin AAA không lò xo, tiếp xúc chống rung (shock resistant contact)

Đây là một phiên bản từ thiết kế hộp pin AA của mình, có sẵn tại đây. Phiên bản này có 2 cải tiến so với vỏ AA: phần đàn hồi được nâng cao hơn một chút và phía cực âm dùng một lỗ đơn thay vì một rãnh.

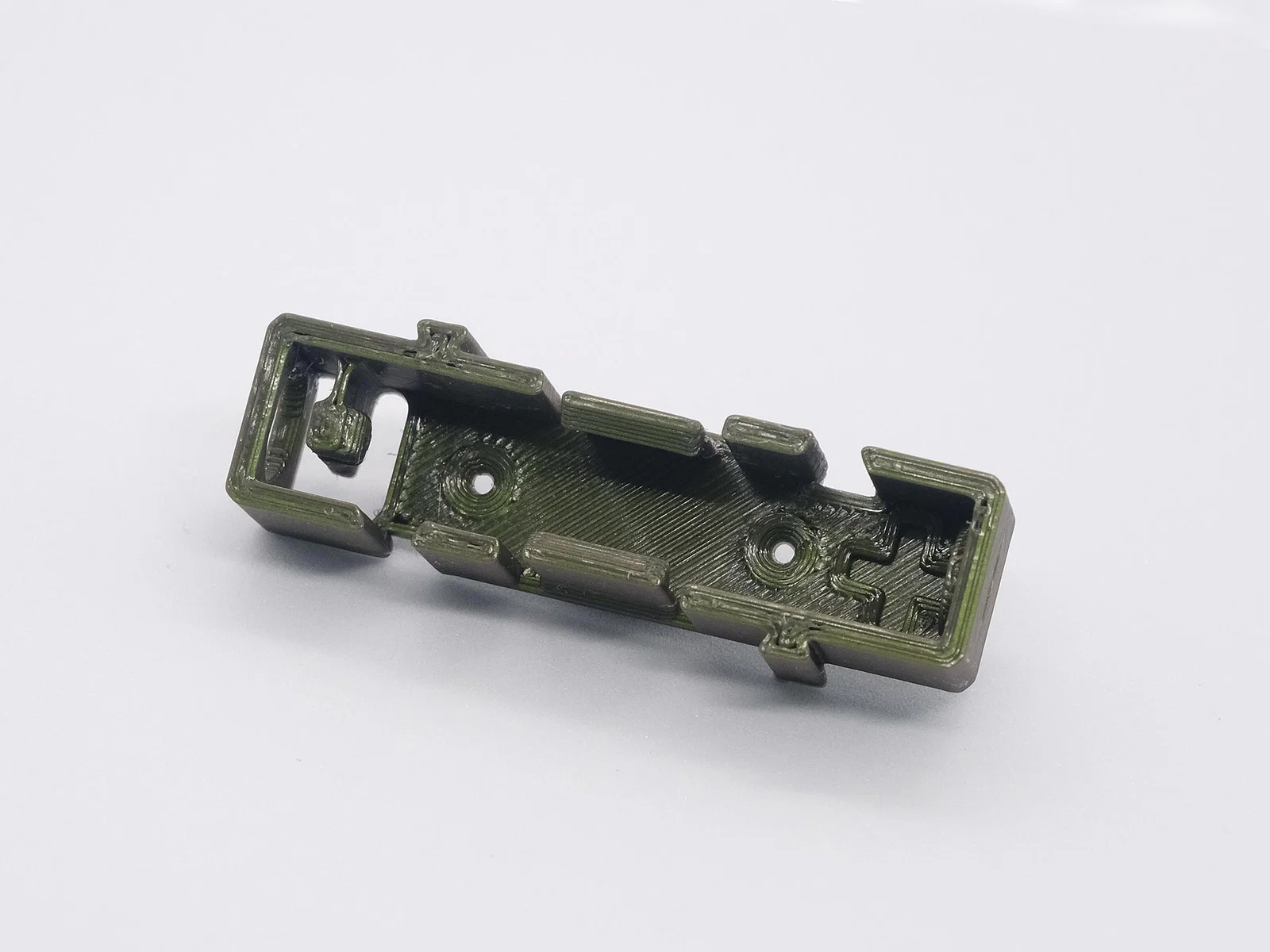

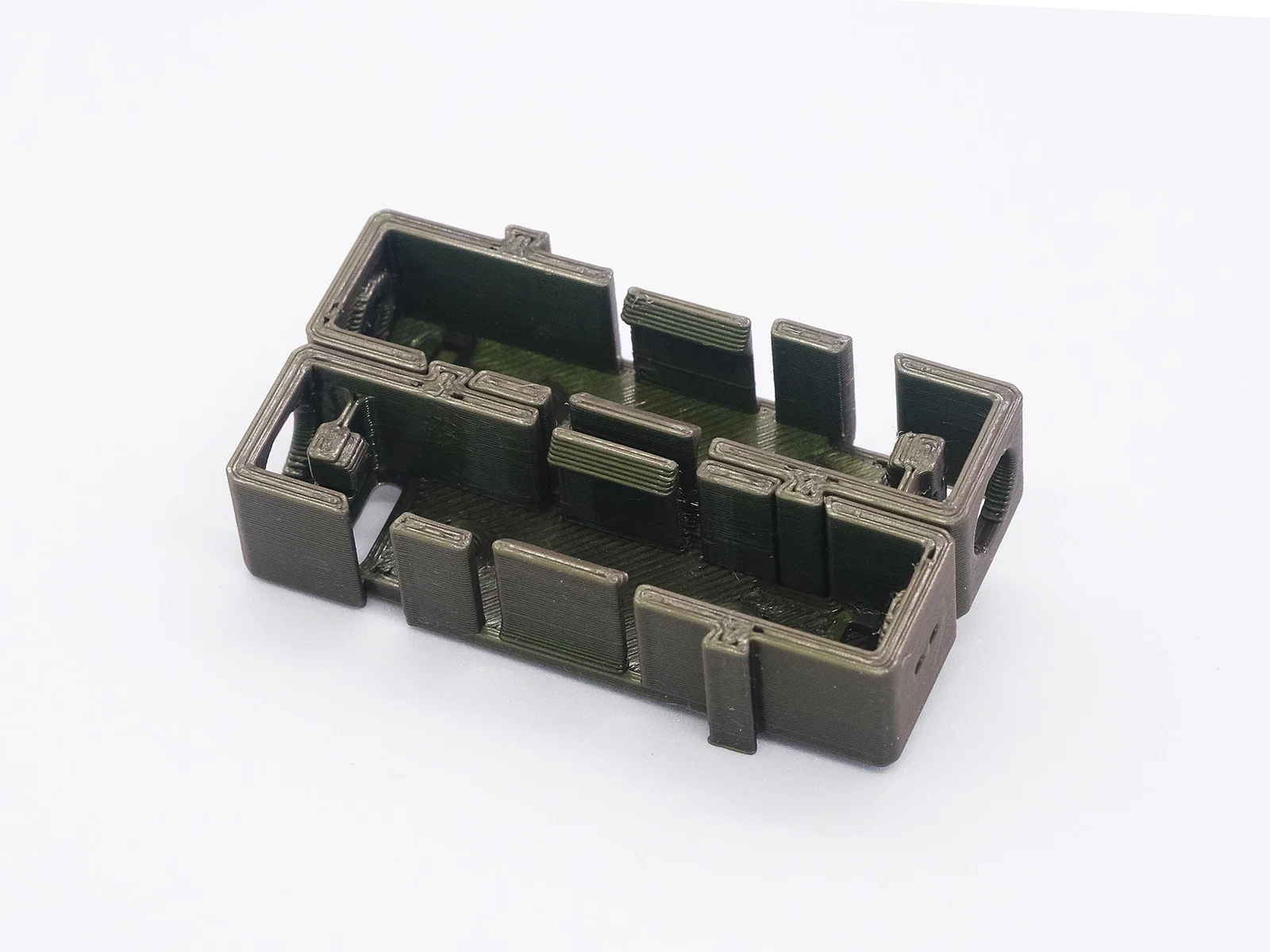

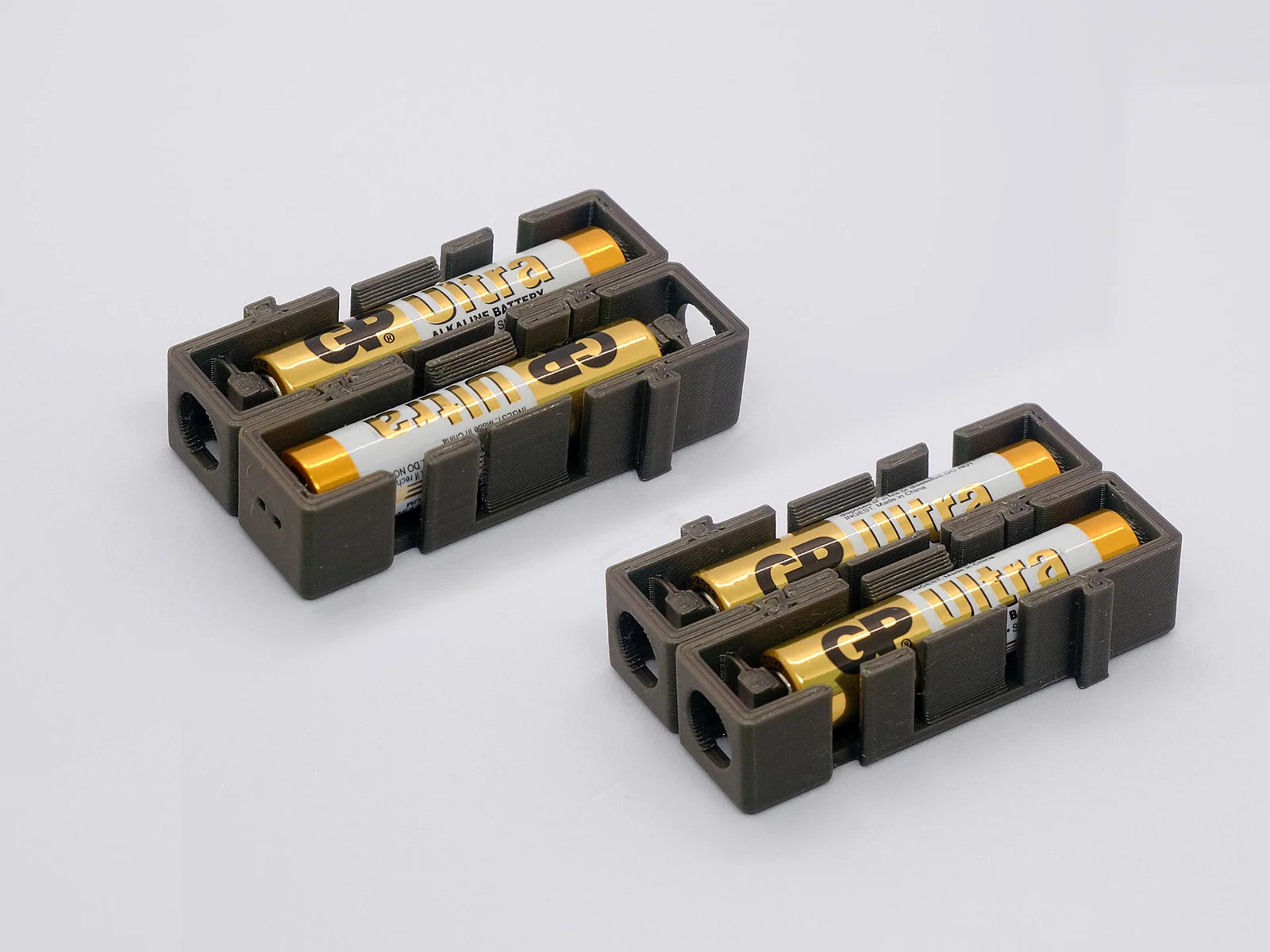

Một hộp pin cho 1 viên AAA, có thể ghép lại theo bộ. Có thể ghép theo cả hai kiểu: song song (tất cả cực dương nằm cùng một phía) hoặc nối tiếp (cực dương xen kẽ). Không cần lò xo; thiết kế tận dụng độ đàn hồi của PLA để giữ tiếp xúc tốt, chỉ cần thêm một sợi dây như minh hoạ trong các hình đính kèm.

Khi lắp pin: đưa đầu PLUS vào trước.

Lưu ý: Do mỗi môi trường in sẽ khác nhau, các chi tiết dạng trượt có thể cần chỉnh nhẹ. Với Prusa MINI của mình, mình để chênh kích thước giữa các phần là 0.3mm (đúng như trong các file đi kèm).

Mình đã test thiết kế này với pin từ 4 hãng khác nhau. Trong một vài trường hợp, có thể cần khoét lỗ phía cực dương lớn hơn chút. Tuy nhiên mình vẫn giữ thiết kế như hiện tại để đảm bảo độ khít, bám chắc hơn.

PLA dùng cho các chi tiết trong hình là PRUSA Mystic Green.

Cập nhật - Tháng 9/2024

Như bạn @DanSylveste có góp ý, các file cung cấp trước đó được tối ưu để vừa 2 holder cho một cấu hình cụ thể: PrusaMini+ với PLA.

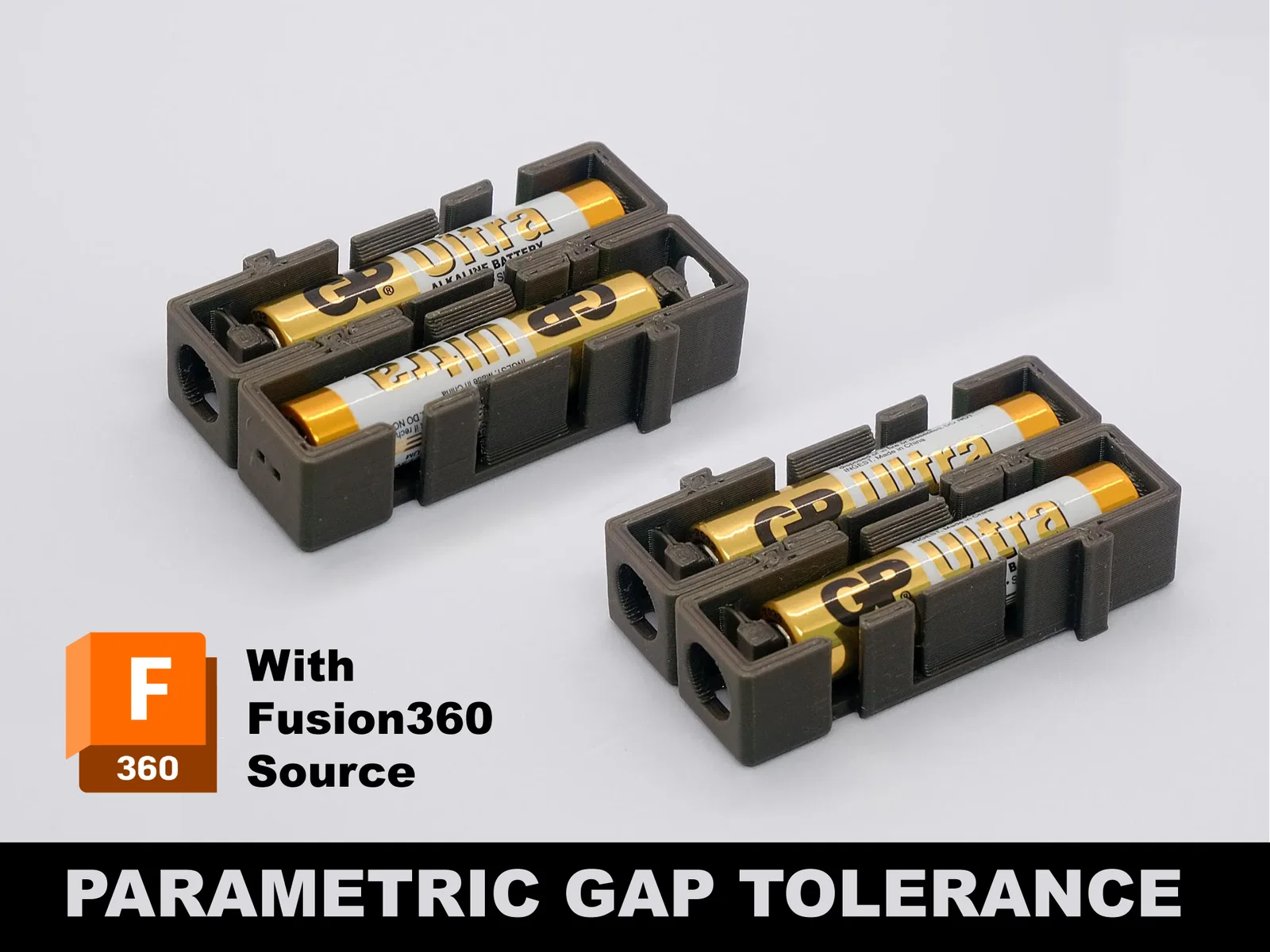

Mình quyết định chia sẻ luôn các file nguồn, bao gồm cả file Fusion360, và bổ sung một thiết lập parametric cho khe hở.

Giờ bạn có thể chỉnh khe hở về giá trị phù hợp nhất cho máy/vật liệu của mình bằng cách vào Modify > Parameters > User Parameters và đổi giá trị tolerance_fit.

Giờ bạn có thể đặt giá trị phù hợp nhất cho môi trường của mình trong Modify/Parameters/User Parameters: tolerance_fit

Giá trị khuyến nghị (mình đã tự test):

• PrusaMini+, PLA: 0.30mm (đây là thiết lập dùng khi model được đăng lần đầu)

• BambuLab X1C, PLA: 0.15mm (giá trị này đã có trong file .stl mới)

Ngoài ra, dựa trên phản hồi của các bạn khác, mình đã thêm một lỗ ở đáy để dễ đẩy pin ra hơn.

Nếu bạn muốn mình chỉnh thêm gì nữa thì cứ cho mình biết nha!
