Kệ trưng bày dao kèm ngăn kéo

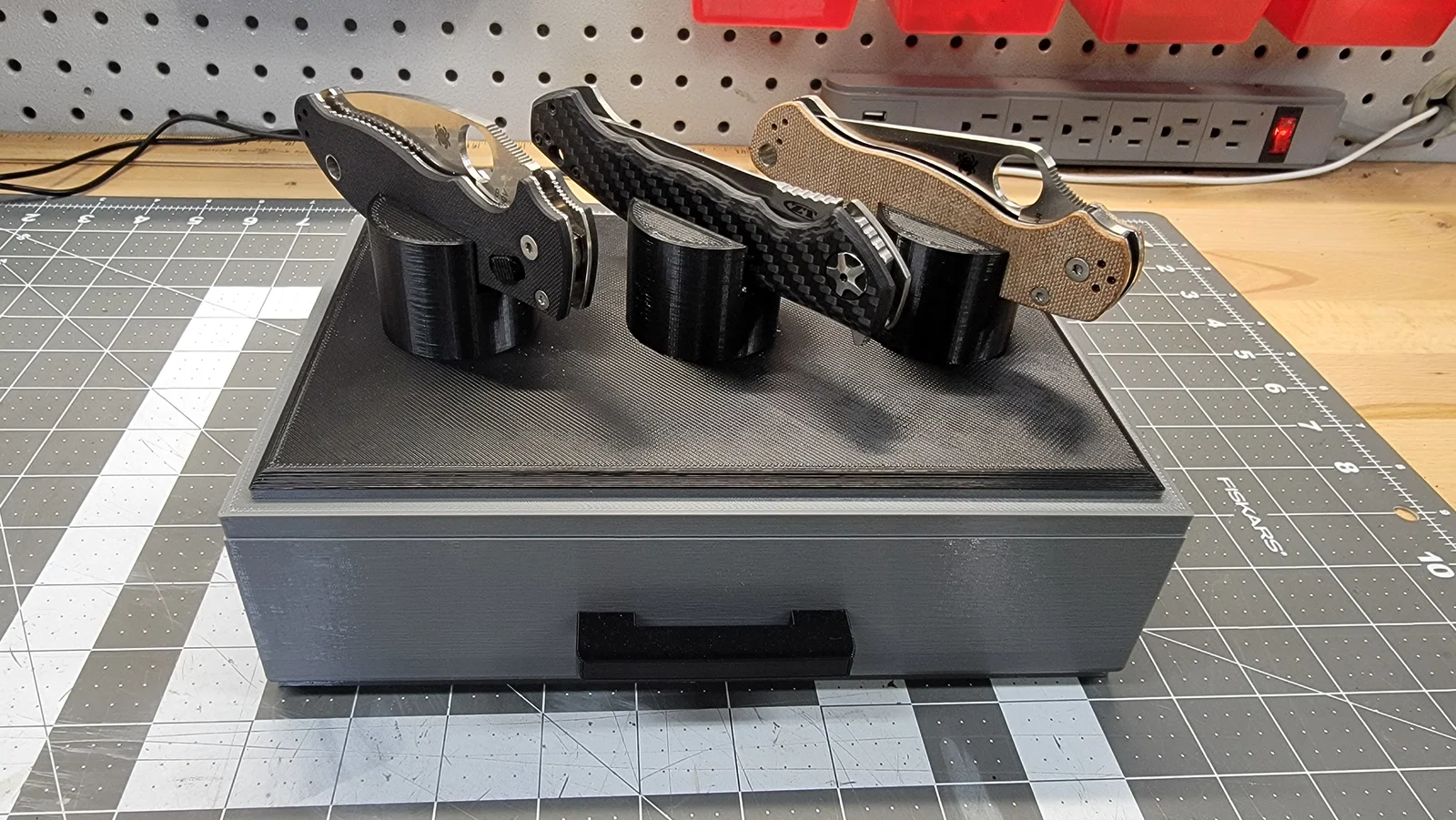

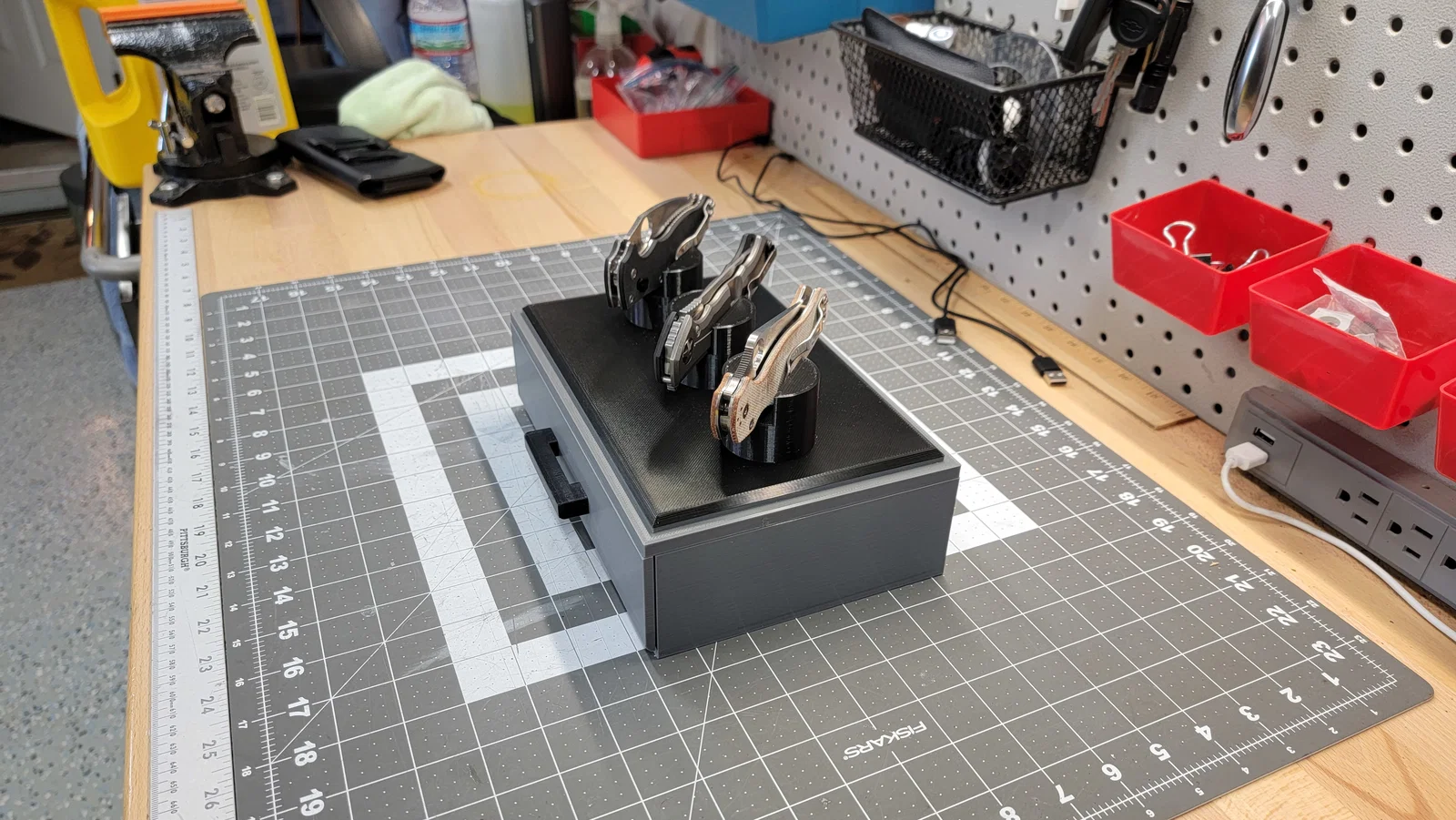

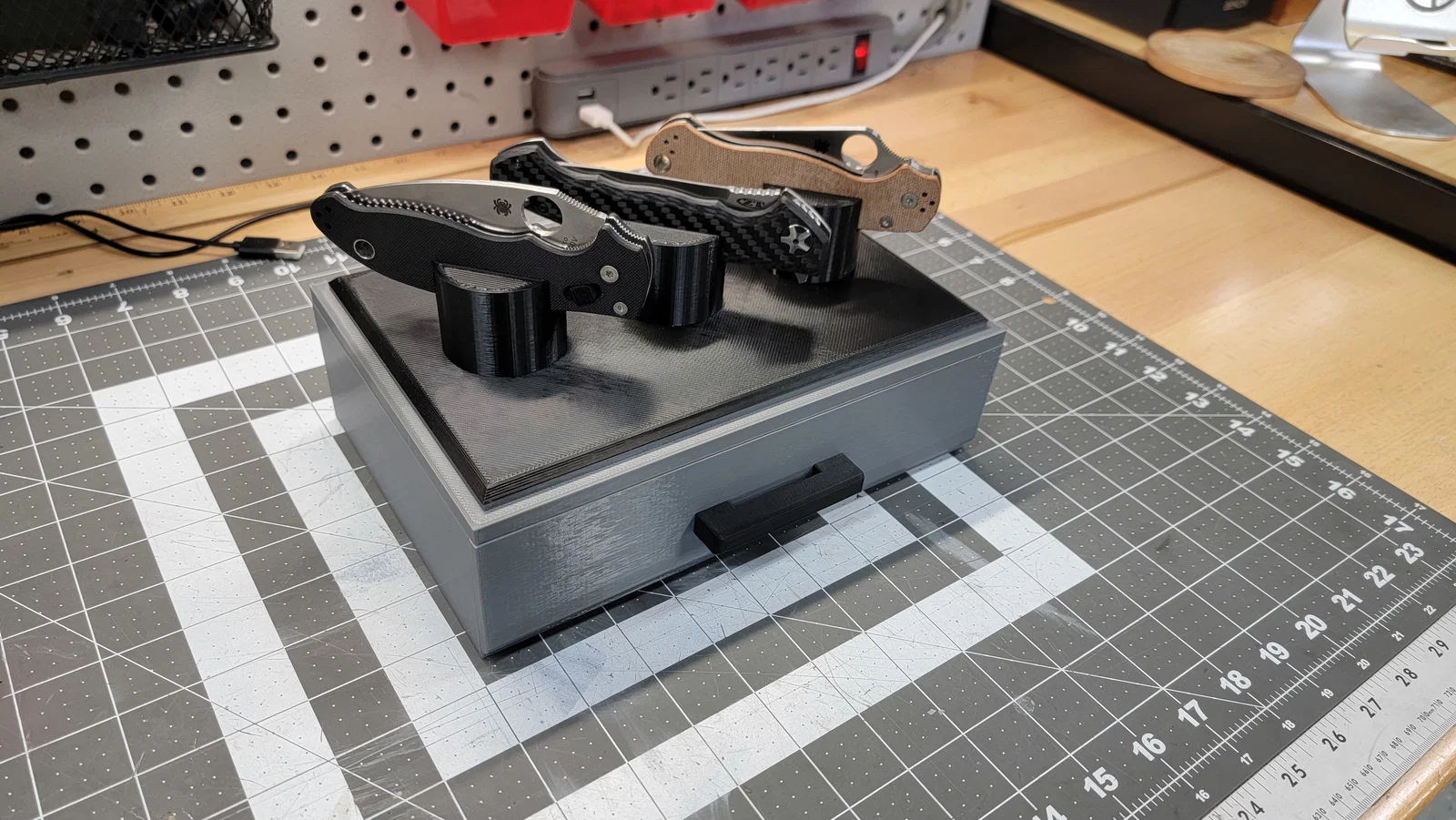

Kệ trưng bày dao kèm ngăn kéo lưu trữ. Trưng bày 3 con dao nổi bật và cất thêm 7 con dao trong ngăn kéo.

Thiết kế bằng Fusion 360. Đây là thiết kế modular nên không cần support. Phần dưới có chốt (pins) và phần trên có lỗ tương ứng. Mấy lỗ phía sau (3mm) bên mình phải khoan/mài nhẹ lại bằng mũi khoan cho sạch, còn mấy lỗ bên hông (2mm) thì bấm vô cái “cạch” là khít luôn. Nếu muốn bạn có thể dán “super glue” lại, nhưng bản của mình ráp khít đủ để đặt phẳng.

Mẫu gồm 4 phần, tổng thời gian in khoảng 32 giờ với setting bên dưới.

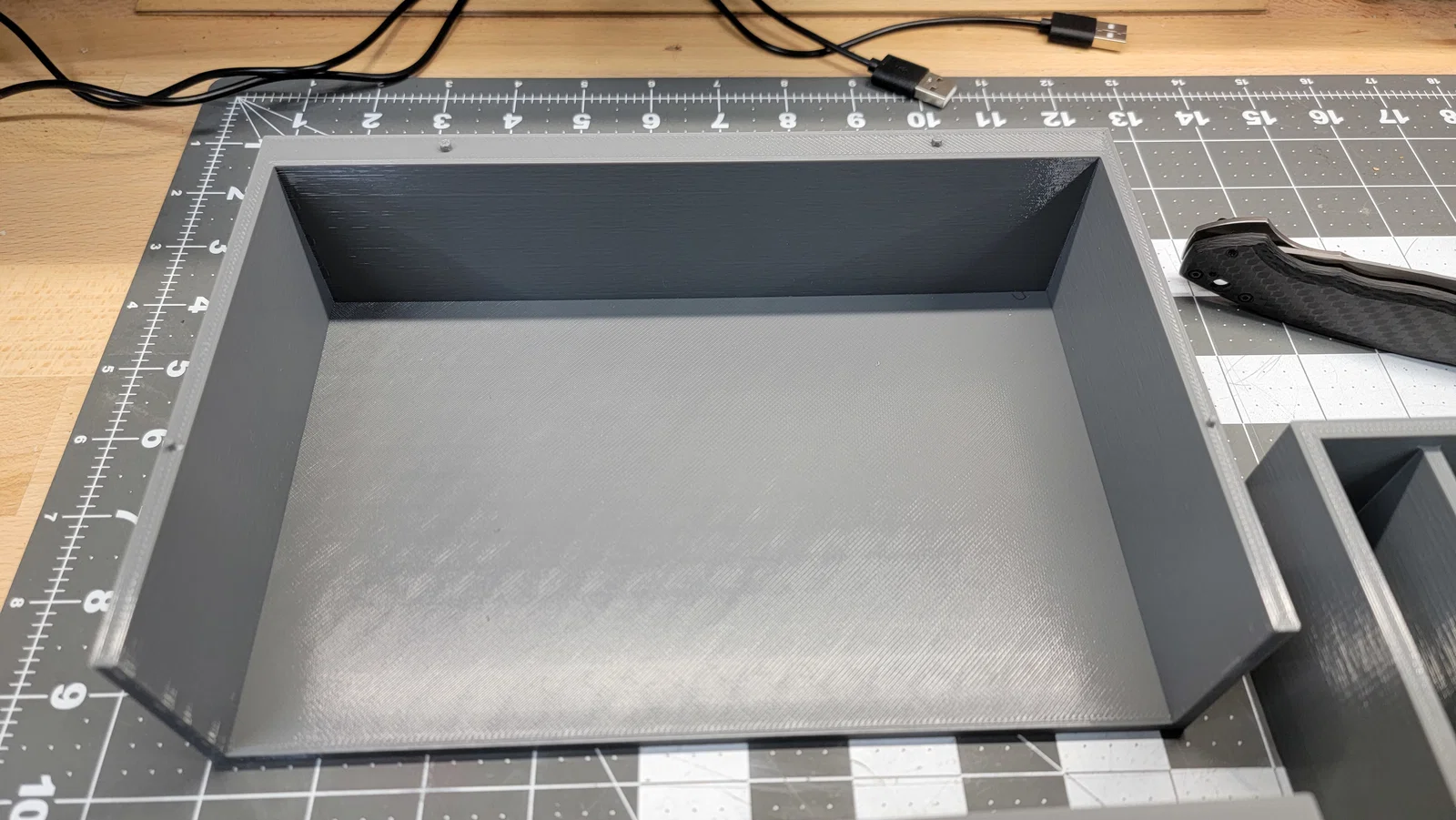

1. Case Bottom/Sides
2. Case Top
3. Drawer
4. Handle (bạn sẽ cần 2 con ốc 3x14mm hoặc 3x16mm để bắt tay nắm vào ngăn kéo).

Setting in của mình: MK3s+ Prusaslicer

• Nozzle 0.6mm
• Layer height 0.3mm. Phần layer setting mình để stock độ dày 1.2mm, nhưng riêng CASE TOP mình tăng top thickness lên 1.5mm (5x 0.3mm). Cách này giúp giấu phần chuyển tiếp giữa cubic infill và lớp top chỗ các cột bắt đầu đẹp hơn.
• Infill 25% (adaptive cubic). Bạn có thể để 15% nhưng mình thích cảm giác chắc tay với 25%. Riêng handle mình để 100% infill.

Filament: Mình dùng Sunlu PLA+ màu xám/đen trên smooth PEI print sheet. Mấy món này chiếm gần hết bề ngang bàn in nên mình vệ sinh PEI kỹ và tăng nhiệt bed thêm +5°C. Bình thường mình chạy bed 60–65°C cho SunLu PLA+. Mình tăng lên 70°C và không bị bong góc (lifting).

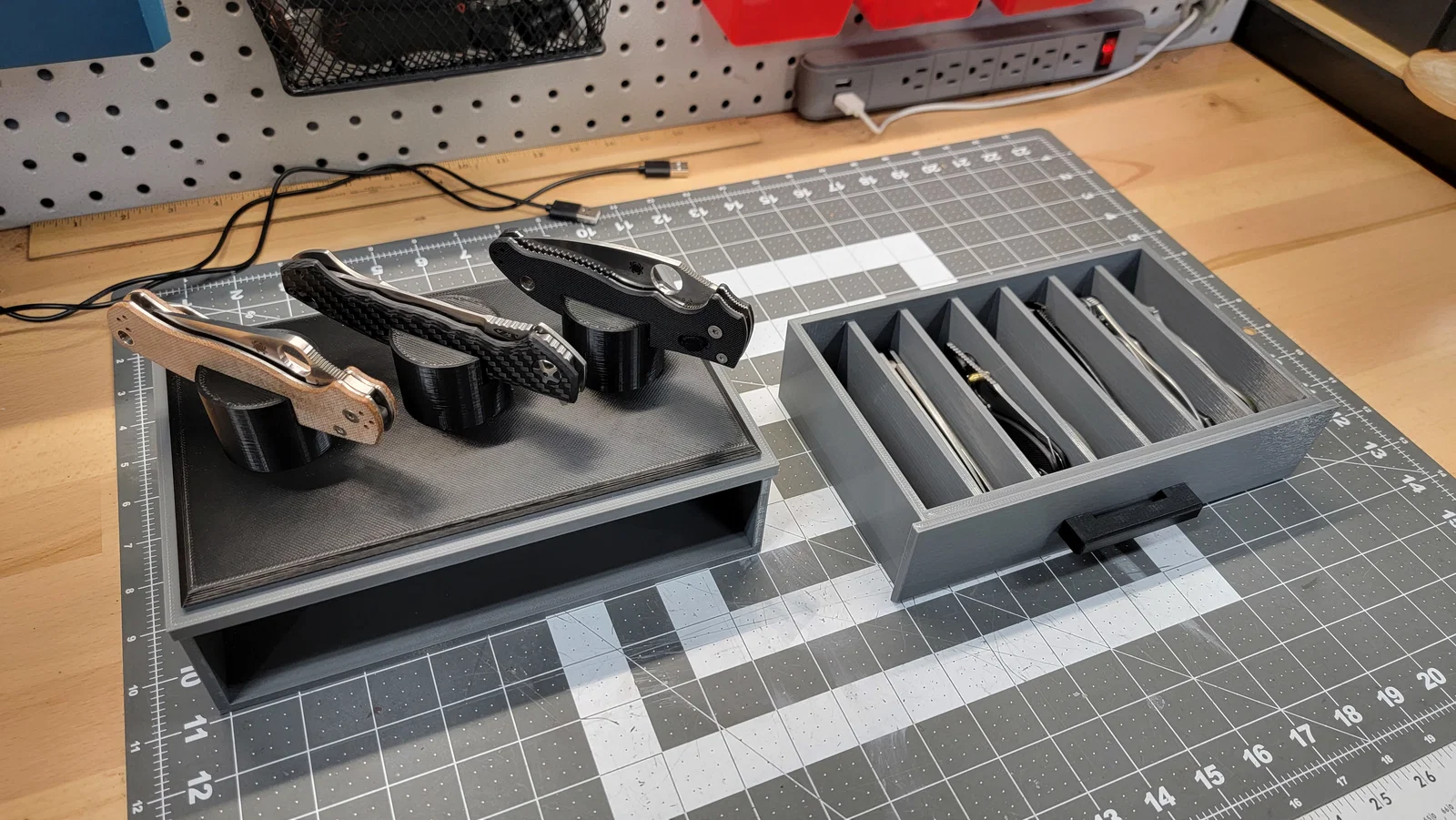

Clearances: Ngăn kéo sẽ fit chuẩn. Trong thiết kế có chừa khe 0.5mm xung quanh ngăn kéo. Mép trên phía trước của ngăn kéo và phần overhang phía trước khớp rất ổn. Mình có chà nhám ướt nhẹ 2–3 lượt bằng giấy nhám grit 320. Không chà vẫn dùng được, nhưng mình thấy hơi sít một chút.

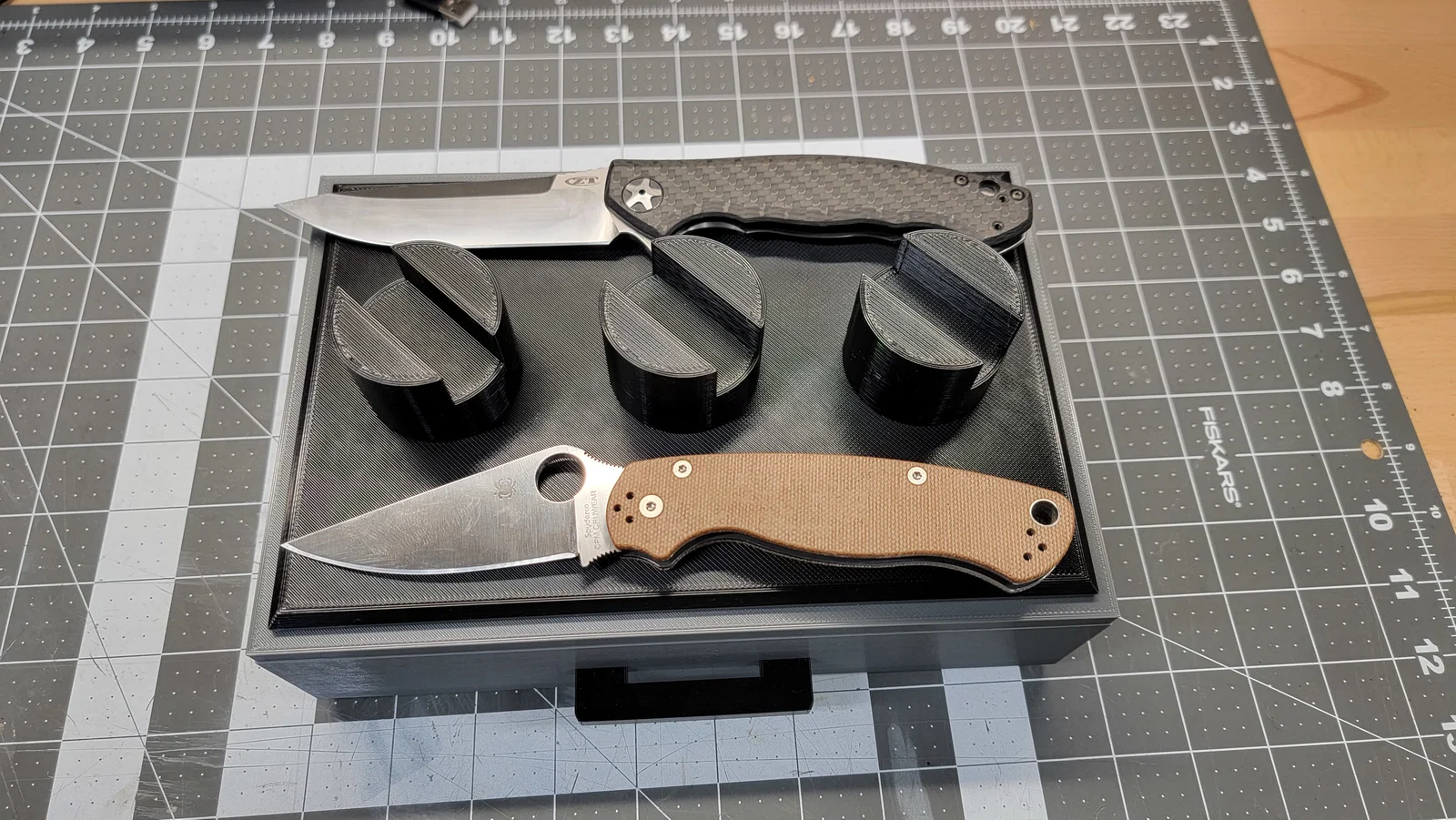

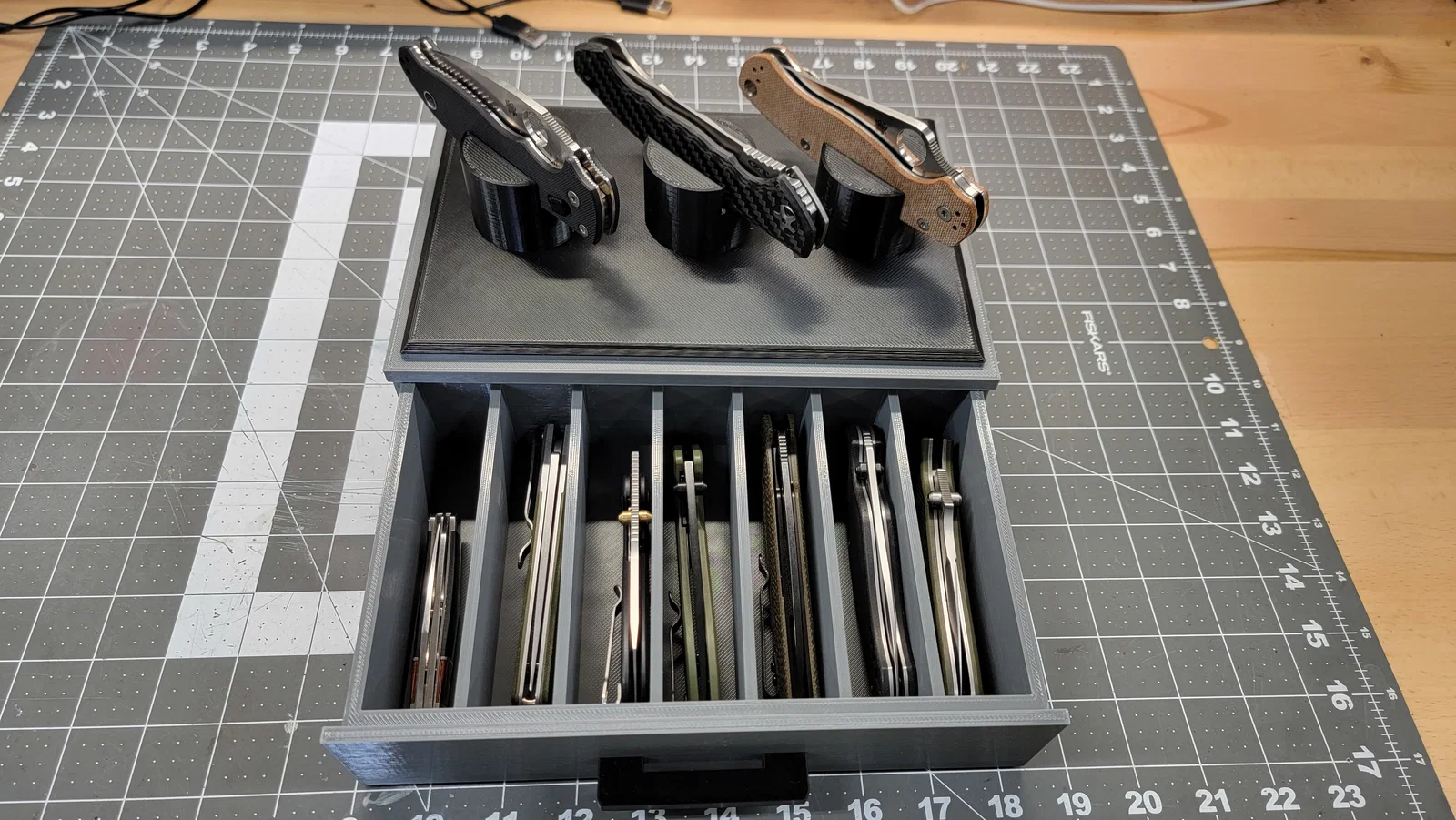

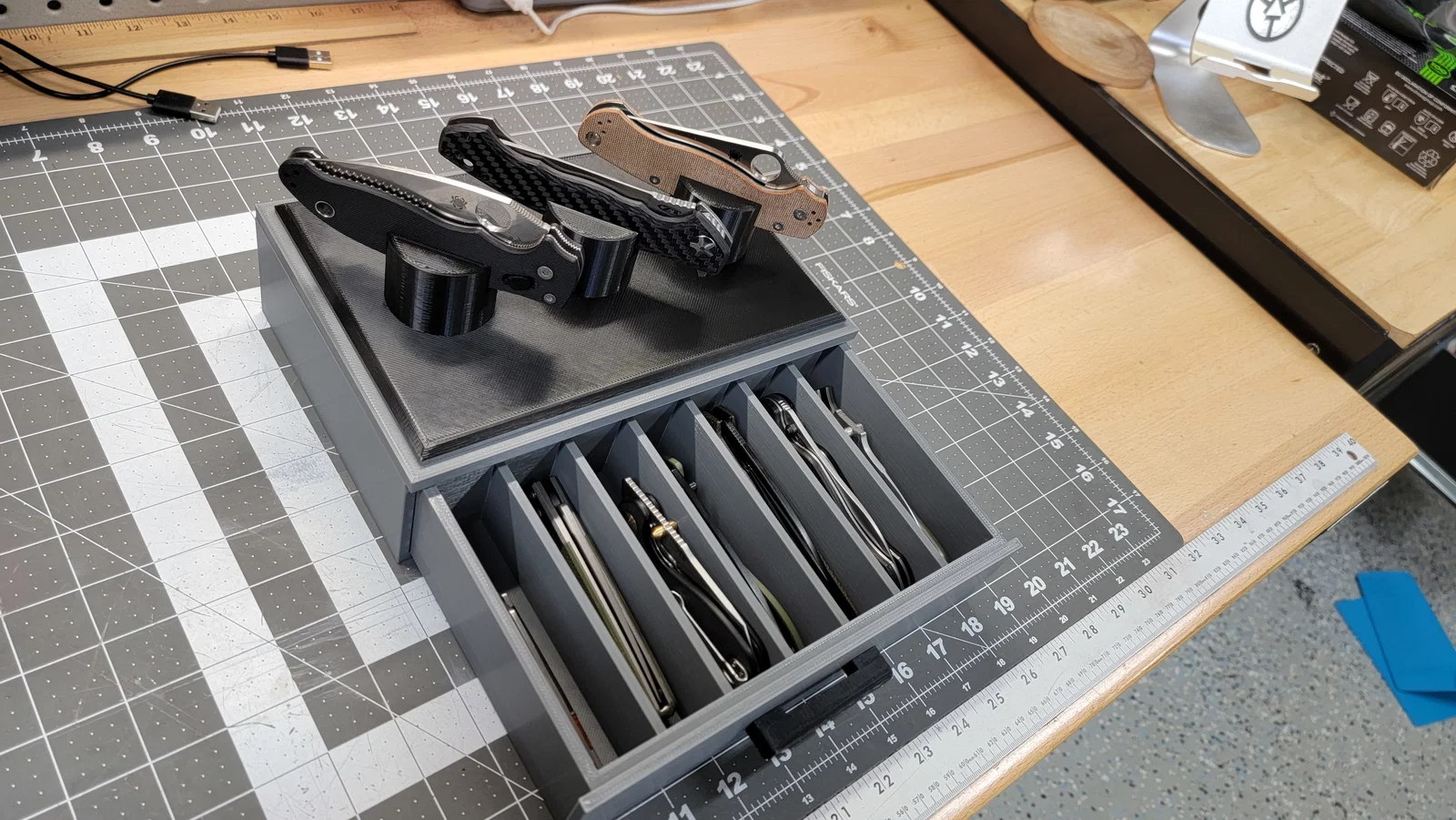

Về các hộc trong ngăn kéo, mình thiết kế để hợp với đa số kích thước dao gập (folder) ngoài thị trường. Mình thường thích folder cỡ lớn. Ai cần tham khảo thì mấy con trong hình kệ trên là Spyderco PM2 Crucarta, Spyderco Manix2 và Kershaw ZT 0452CF.

Sau khi dùng bản mình in trong hình, mình đã chỉnh sửa và cải thiện thêm.

1. Hạ 3 trụ trưng bày xuống 10mm.
2. Hạ các vách chia trong ngăn kéo xuống 15mm (rút dao ra dễ hơn).
3. Hạ mép trên phía trước của ngăn kéo 0.1mm để fit tốt hơn.

9/27/2024-

Bổ sung thêm nhiều phiên bản Case Top và Drawer. Thêm một bản Case Bottom thay thế có thể stack. Nhờ vậy bạn có thể chồng nhiều tầng nếu muốn có hơn một ngăn kéo.

Kích thước như sau (Dài x Rộng x Cao).

Kích thước tổng thể (mm): 235 x 193 x 101

Khe trưng bày (mm): 25 x 17 x 15

Khe ngăn kéo (mm): 128 x 27 x 50 (vách chia hiện cao 30mm).
