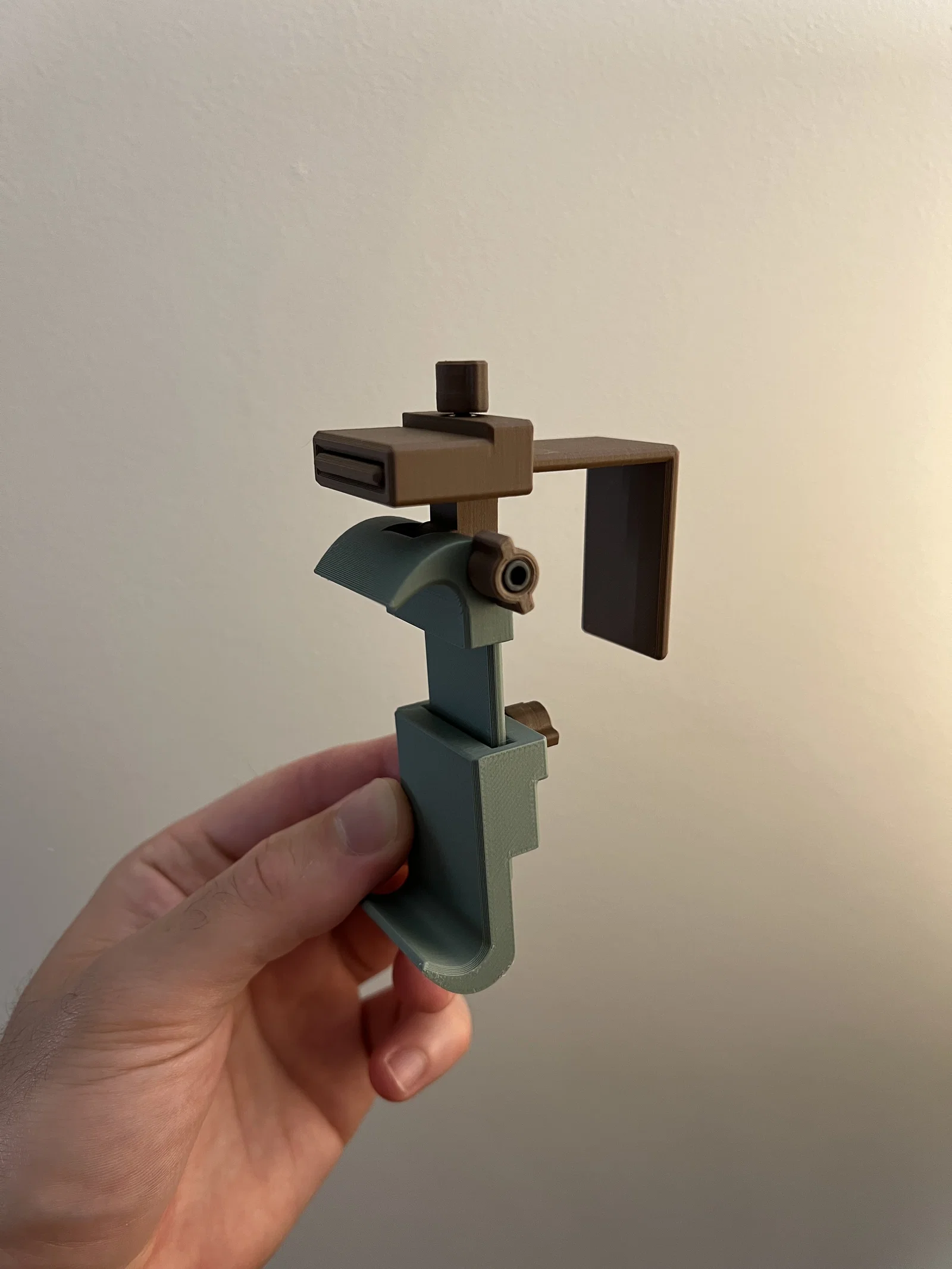

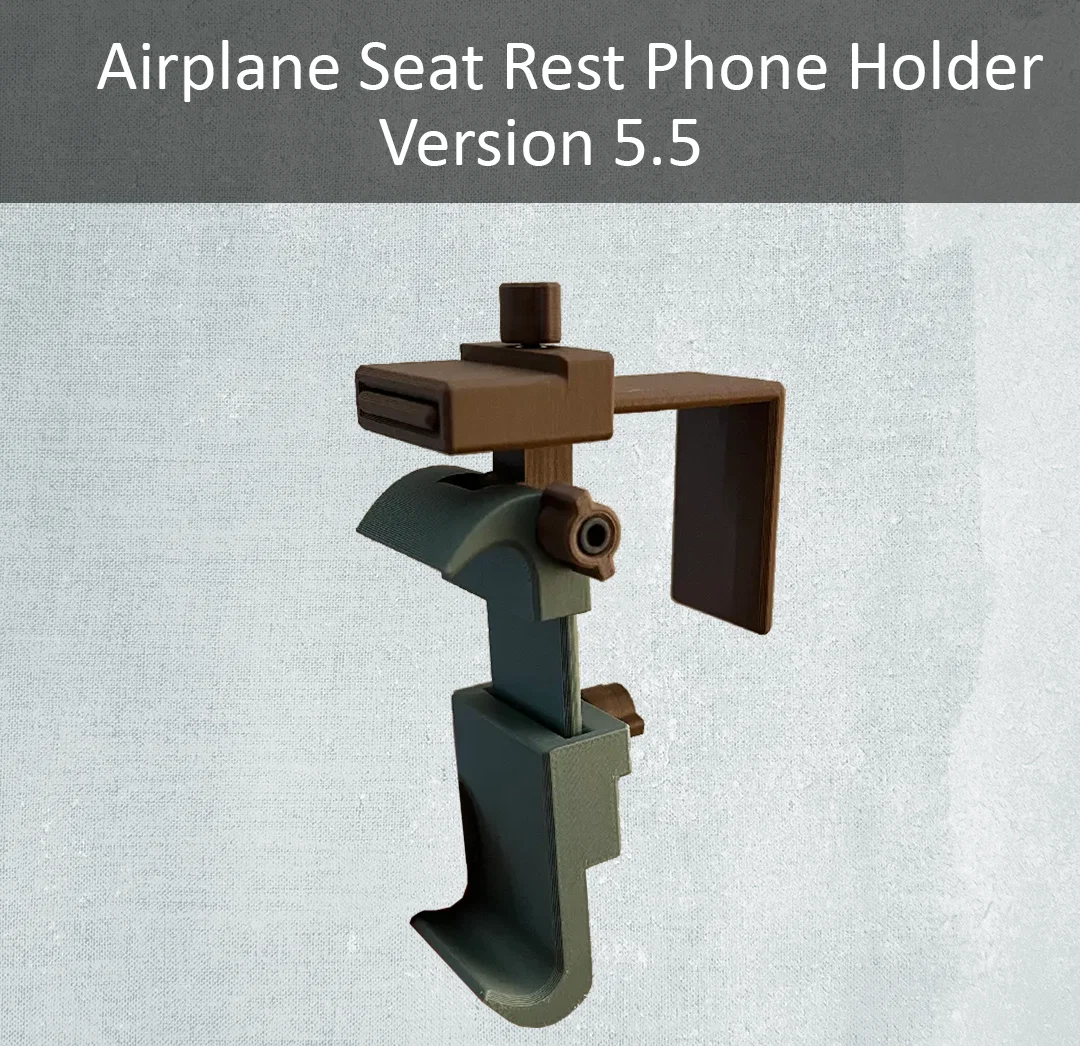

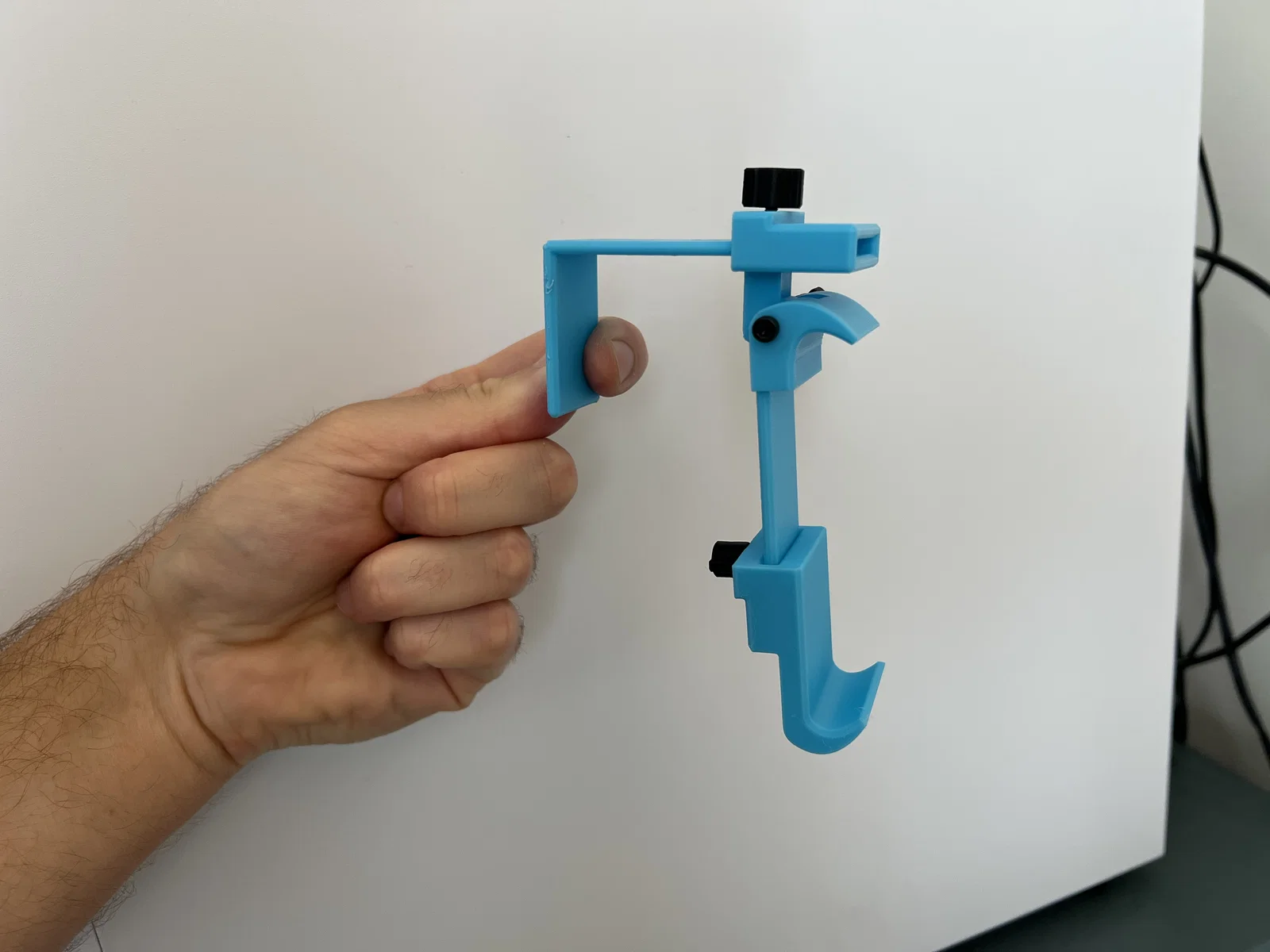

Giá đỡ điện thoại du lịch không cần support cho bàn khay máy bay

Cập nhật 21/12/2025 - Đã thêm hướng dẫn lắp ráp!

Lấy cảm hứng từ thiết kế của SquidgyPlastic. Mình thiết kế mẫu này từ đầu, với mục tiêu khắc phục một vài vấn đề mình gặp ở thiết kế của họ.

Phiên bản này phù hợp với điện thoại có bề ngang 86.5mm trở xuống. Bạn sẽ cần các phần cứng sau:

• Vít M3 x 12mm - 2 cái

• Vít M3 x 16mm - 1 cái*

• Vít M3 x 20mm - 1 cái*

• Insert nhiệt (Heat-Set Inserts) M3 - 4 cái

• Tán (Nuts) M3 - 3 cái

* Bạn có thể thay vít 16mm và 20mm bằng một vít 35mm cho phần hinge, nếu muốn.

Nếu bạn muốn đặt đúng loại linh kiện mình đã dùng, xem bên dưới (không liên kết/không tài trợ, nhưng mình không đảm bảo hãng khác sẽ vừa chuẩn).

• Đây là bộ vít mình dùng

• Đây là heat-set inserts mình dùng

Hướng dẫn lắp ráp:

1. Nhét tán M3 vào thumbscrew – chỉ vừa đúng một phía (3 cái)

2. Ép vít 12mm và 20mm vào phía còn lại của thumbscrew. Phần này khá khít, bạn có thể cần vặn từ hướng ngược lại trước để nới nhựa ra. Siết vít cho đến khi thật chắc.

3. Gắn insert nhiệt (M3 Heat-Set inserts) vào 2 lỗ siết của slider, và 2 cái vào phần hinge.

4. Lắp hinge đơn vào hinge đôi sao cho các lỗ thẳng hàng.

5. Lắp thumbscrew kèm vít 20mm vào bên phải của hinge.

6. Lắp vít 16mm (không kèm thumbscrew) vào bên trái của hinge.

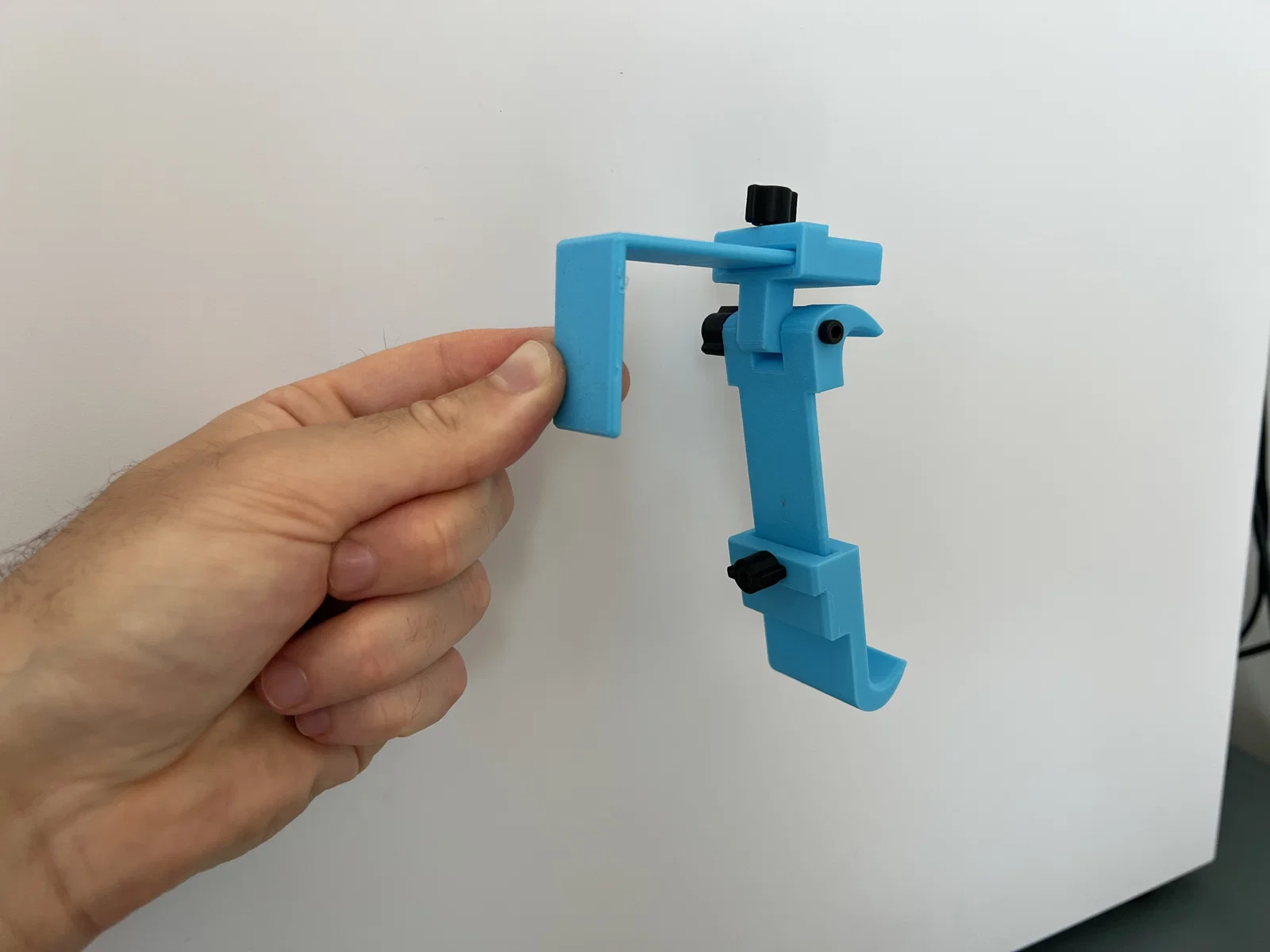

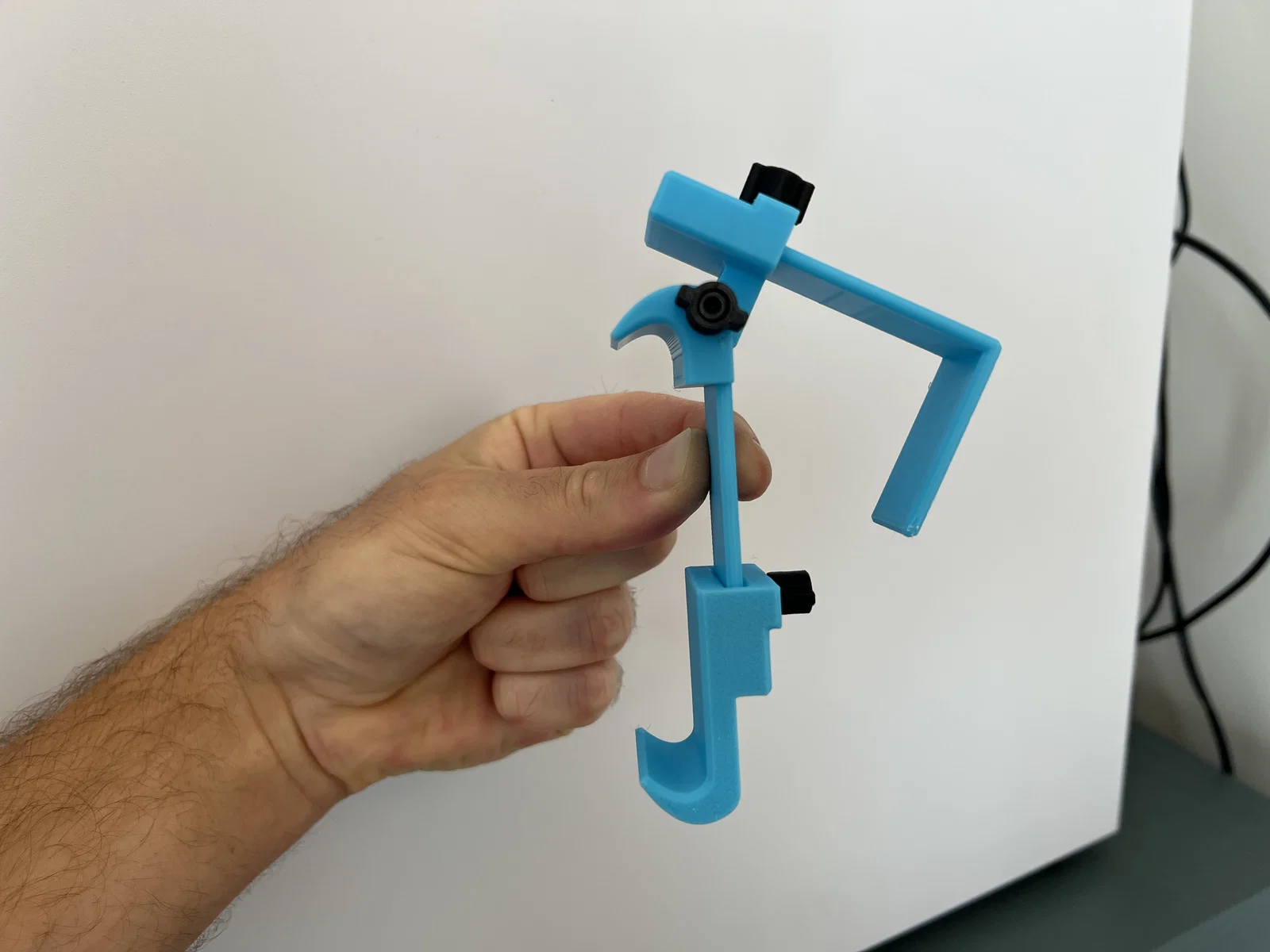

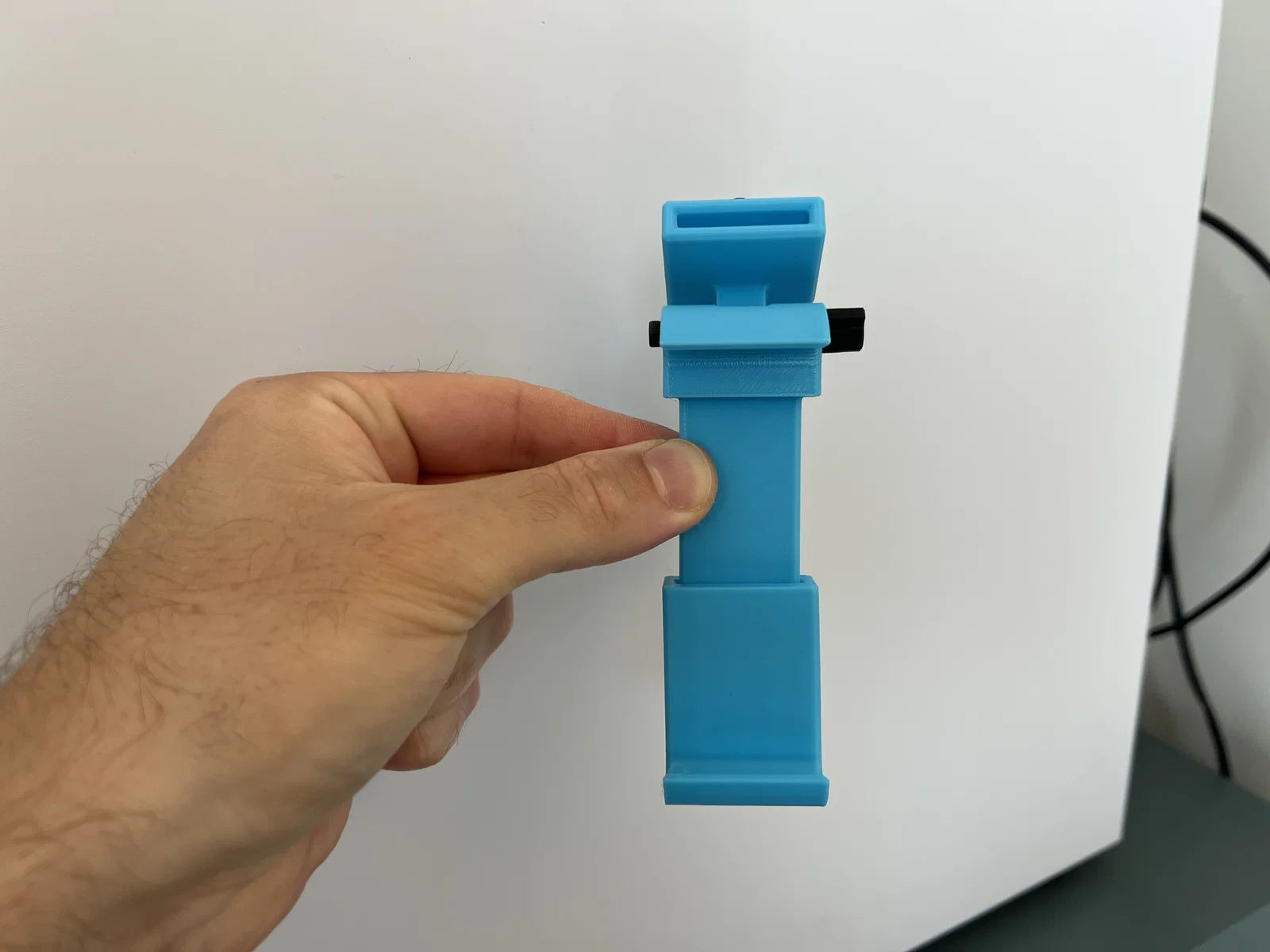

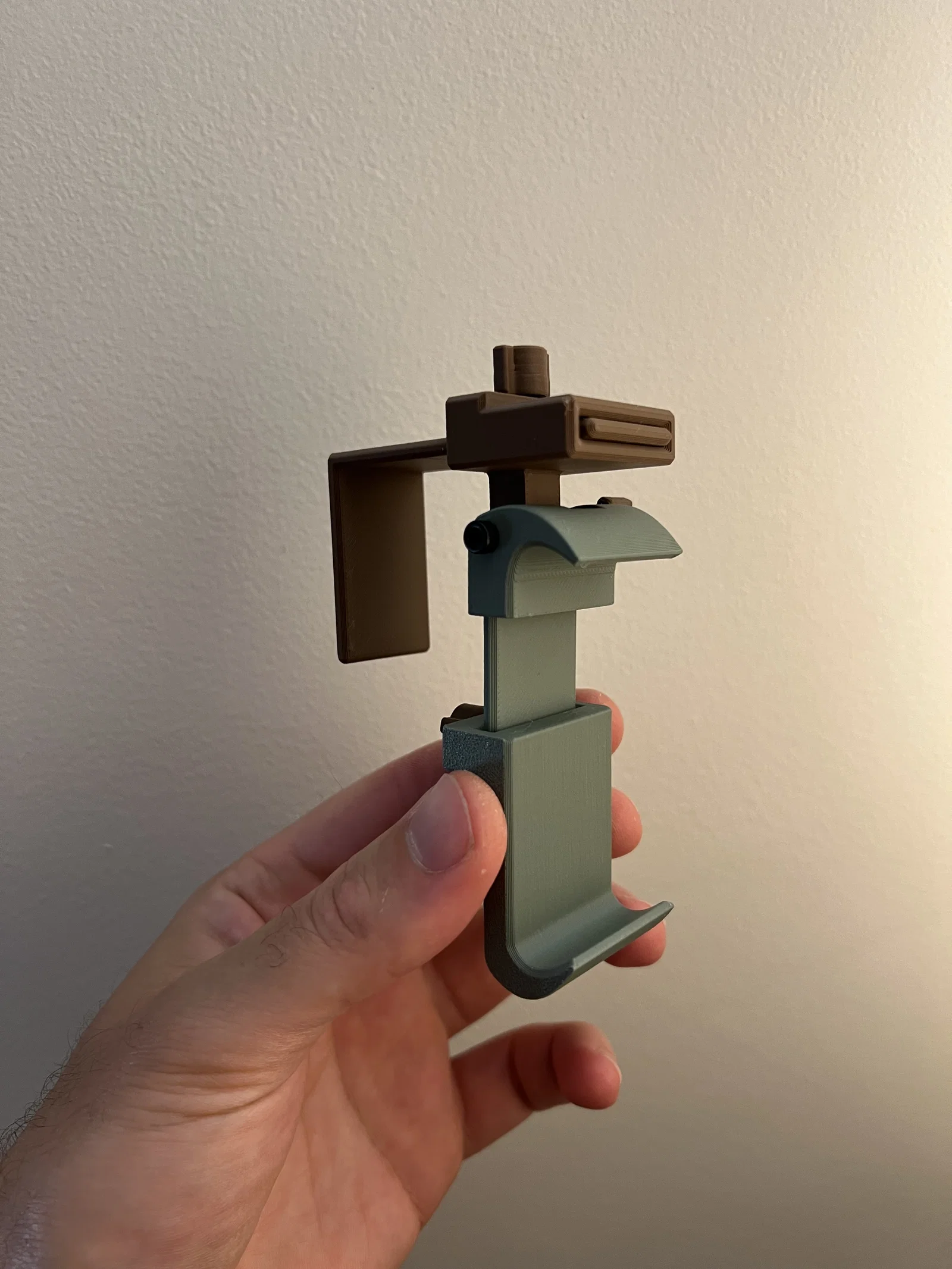

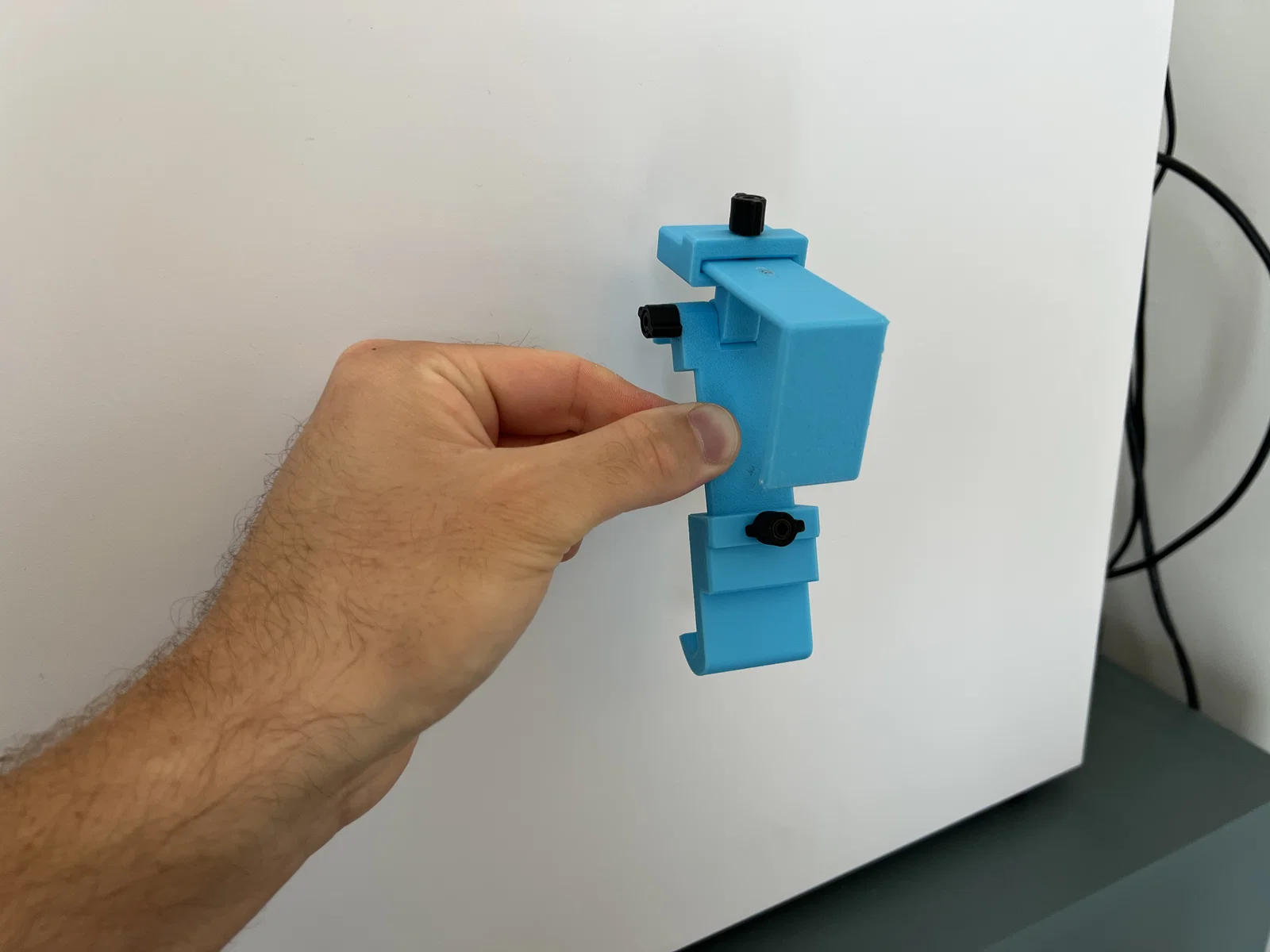

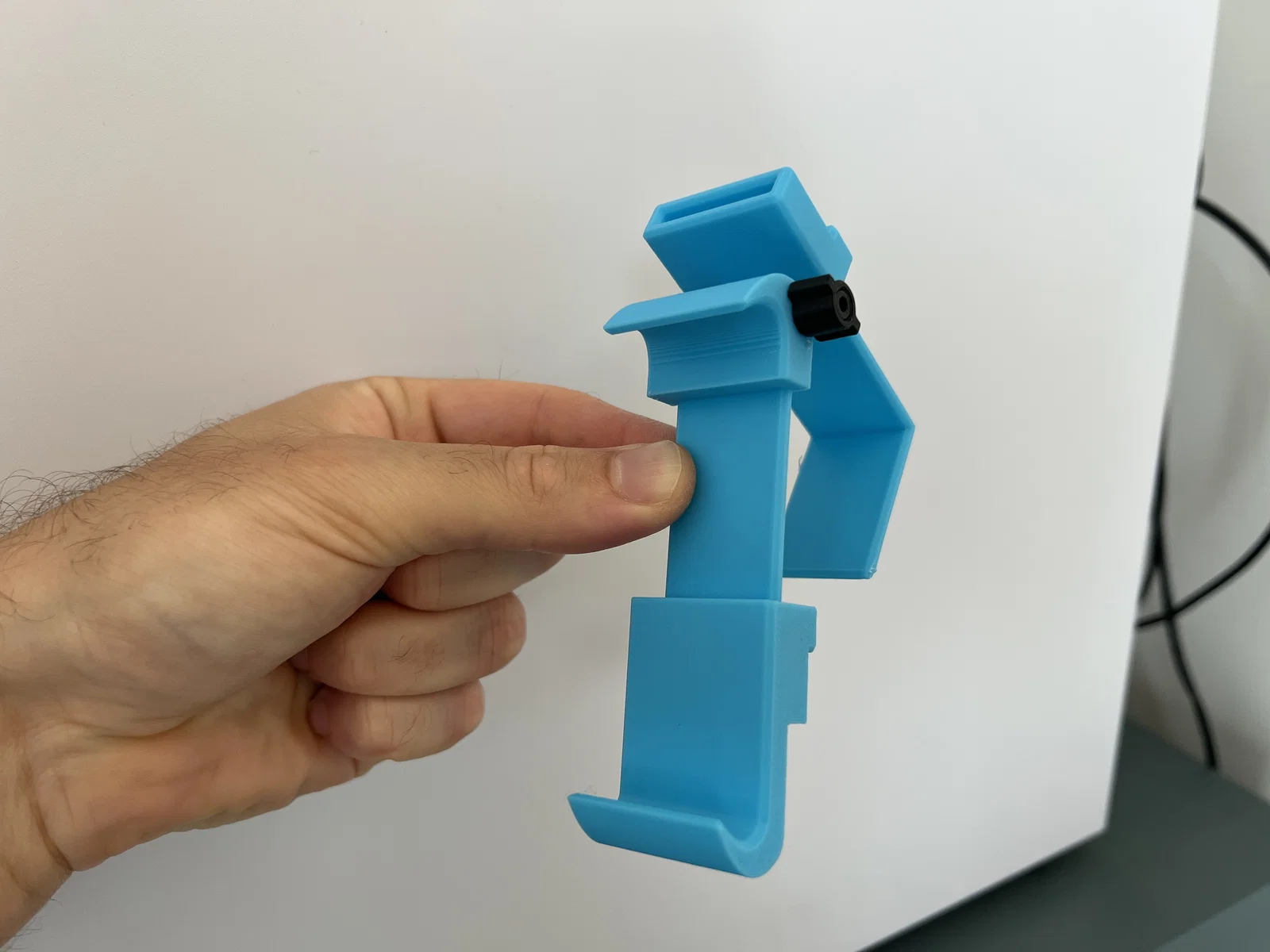

7. Lắp các phần còn lại (xem hình để tham khảo)
