CW2 EBB SB2209 (Updated): Fan Housing & Filament Sensors cho ERCF/Filametrix/Dragon Ace

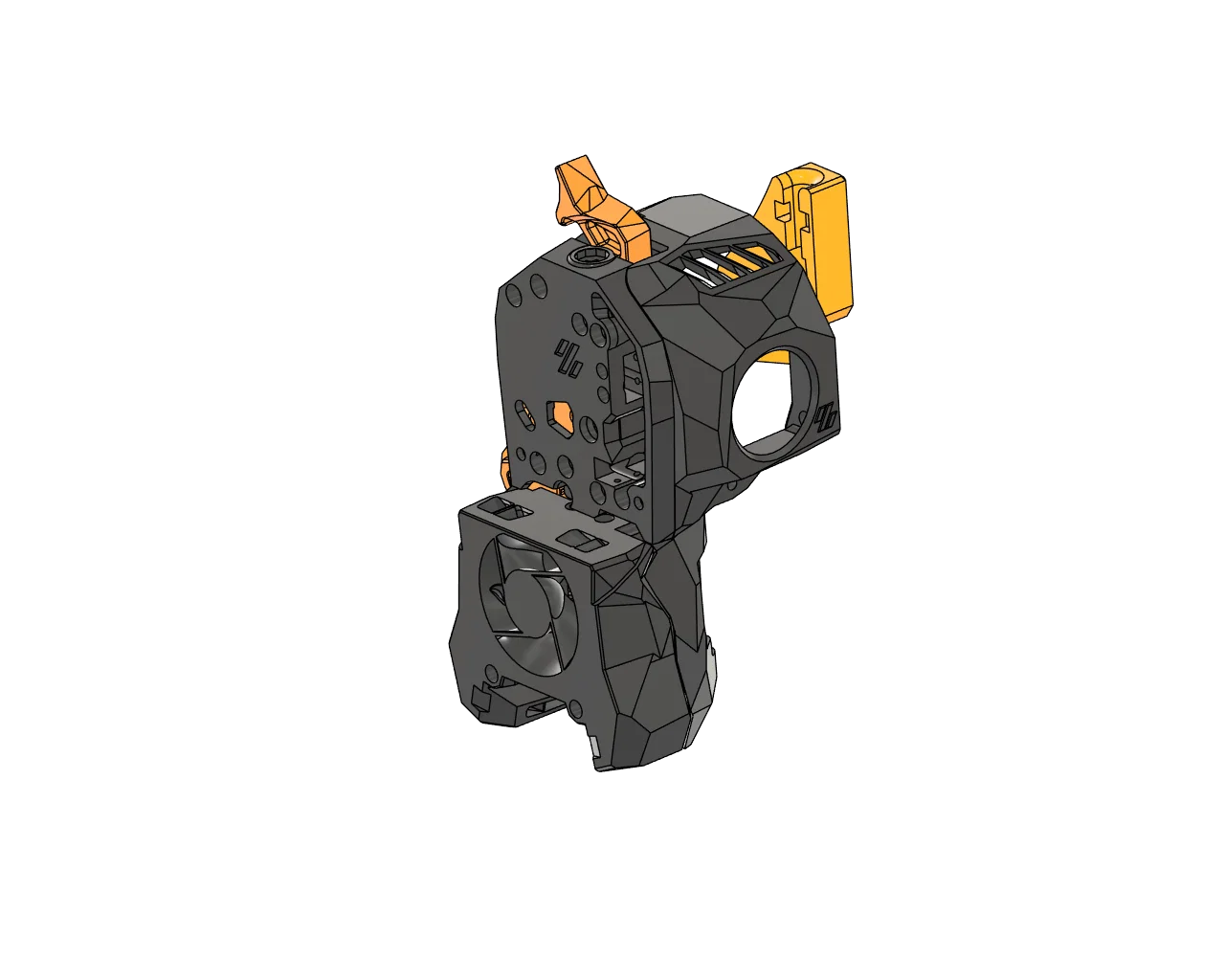

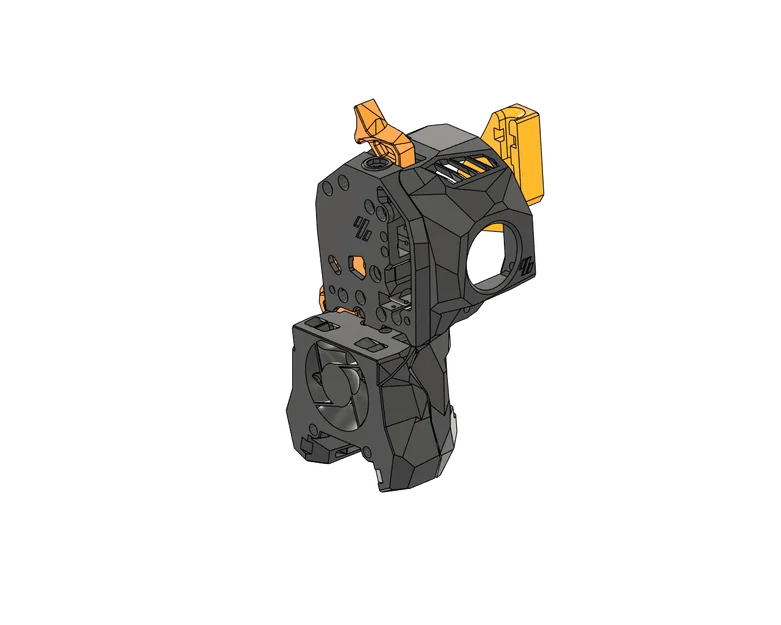

Thân CW2 dùng cho BTT EBB SB2209/RP2040 canbus toolhead board. Cặp cảm biến filament (trước & sau) để dùng với ERCF.

Cập nhật 9/23/25

• Fan housing cho EBB mới và ngon hơn, rộng rãi hơn nhiều và tối ưu luồng gió.
• Sửa phần hốc công tắc hành trình (limit switch) bị quá chặt.
• Chỉnh khoảng cách hốc công tắc: giúp filament đi qua mượt hơn và đảm bảo công tắc chỉ kích khi có filament.
• Cải thiện đường đi filament và khả năng in (printability).
• Thêm chức năng cho Filametrix Cutter (tùy chọn).
• Filametrix: thêm tuỳ chọn dùng vòng bi MR63ZZ 3mmx6mmx2.5mm để ép xuống lưỡi dao. (Có thể không cần, nhưng cắt gọn hơn)
• Thêm bản mount Filametrix Dragon Ace Stealthburner theo chuẩn fitting, cải tiến và chắc chắn hơn (dùng Filametrix cutter là tùy chọn).
• Lỗ cắt cho quạt giờ lớn hơn chút; nắp (cover) cũng có vị trí phía sau để gắn M3 heat inserts, để có thể dùng M3 grub screws hoặc ốc button head giữ quạt. Trước đây khi tháo hay làm bể quạt vì không có chỗ đẩy vào khung quạt.

Cần chuẩn bị:

QTY 2) vòng bi 5.5mm

QTY 4) ốc M2 x 10

QTY 2) micro limit switches (kiểu Omron D2F)

Dây và đầu nối

Quạt 24V 30x30x10

QTY 2) M3 heat inserts

QTY 2) ốc M3x8 button head hoặc M3 set screw để giữ quạt

Ví dụ cấu hình MMU Hardware:

SB2209 với RP2040: Nếu bạn dùng pt100/1000 thì có thể dùng chân open thermister trên gpio27. Và nếu không dùng bltouch/tap hoặc cảm biến khác đang dùng probe port thì có thể dùng gpio22

extruder_switch_pin: ^EBBCan:gpio22

toolhead_switch_pin: ^EBBCan:gpio27

SB2209 với STM32G0B1: Board này có nhiều lựa chọn hơn vì PB7 và PB5 đã để trống sẵn cho extra end-stops

extruder_switch_pin: ^EBBCan:PB7

toolhead_switch_pin: ^EBBCan:PB5
