CNC Dust Shoe cho spindle 65mm (Makita và các dòng tương tự)

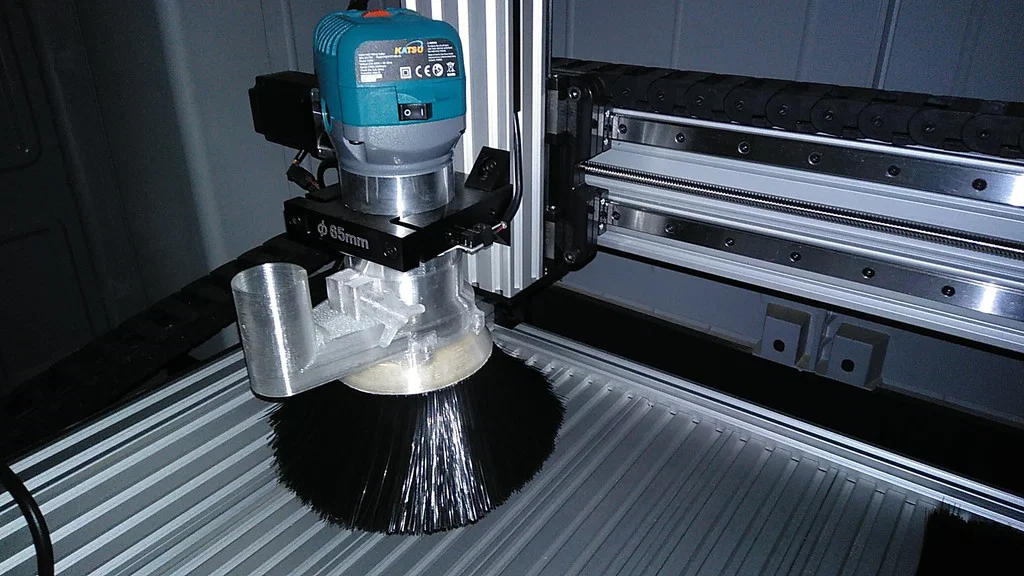

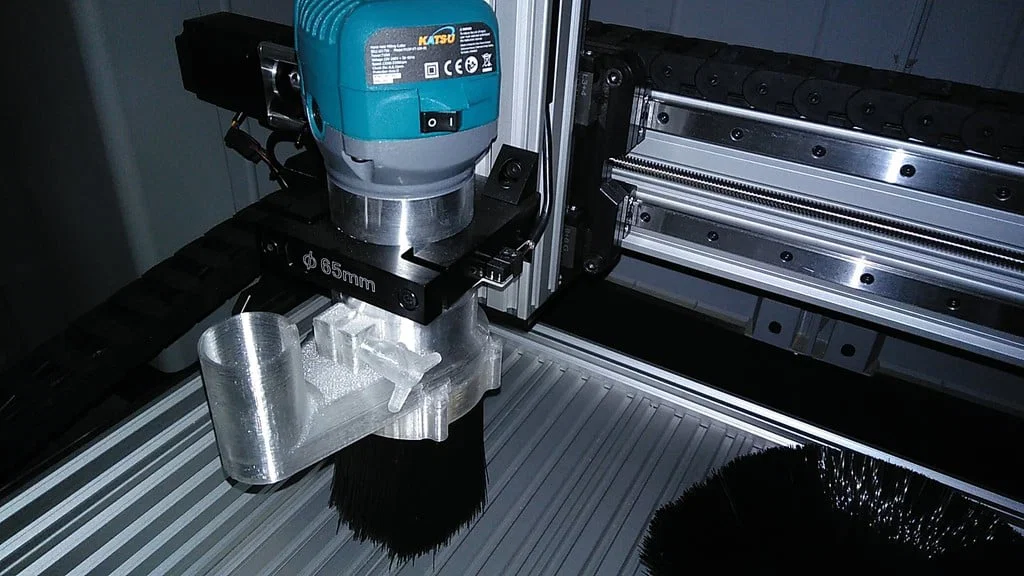

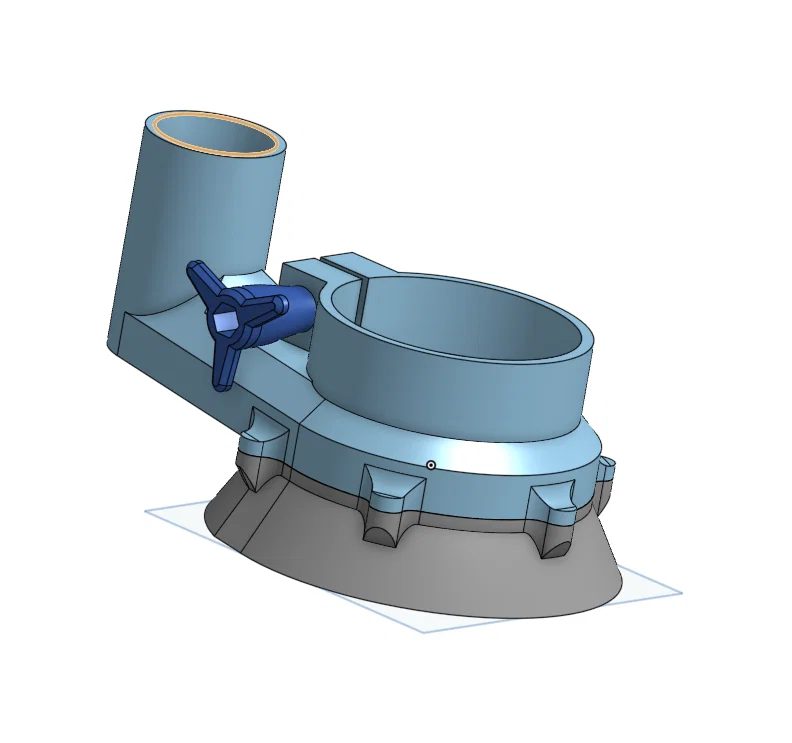

Đây là một CNC dust shoe làm cho spindle đường kính 65mm. Thiết kế chừa đủ khoảng hở để bấm spindle lock trên cả router Makita và Katsu. Phần có chổi (brush side) được giữ bằng 12 nam châm 5x2mm để dễ thay dao. Lưu ý chiều cực (polarity) của nam châm khi lắp. Các nam châm này cần được dán keo. Mình dùng keo cyanoacrylate.

Có 2 phiên bản:

• Bản có đầu nối vacuum (vacuum connector) đường kính trong 32mm và đường kính ngoài 36.8mm.
• Bản còn lại đường kính trong 35mm và đường kính ngoài 39.8mm. Có thể dùng với cỡ ống hút khác bằng cách làm thêm adapter.

Để siết phần kẹp vào spindle dùng 1 ê-cu M5, và cần 1 bulông lục giác M5x40mm cho núm vặn (hand knob).

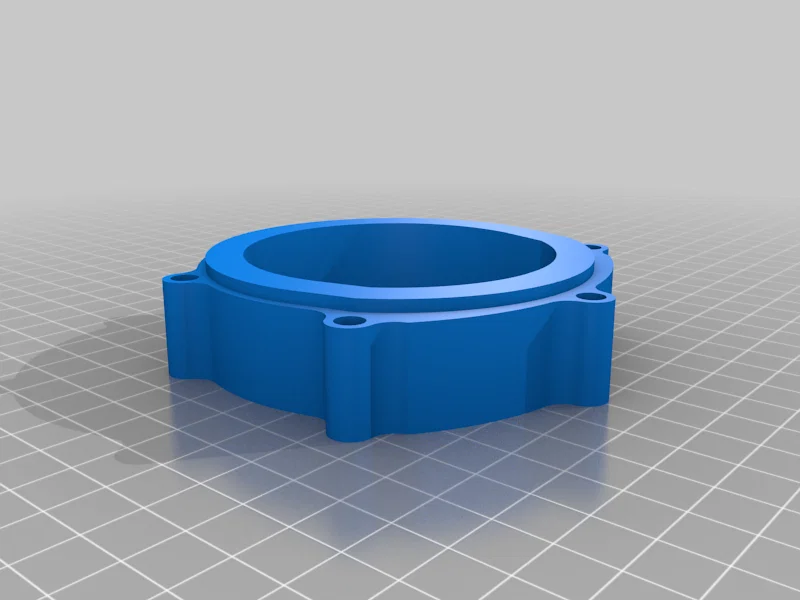

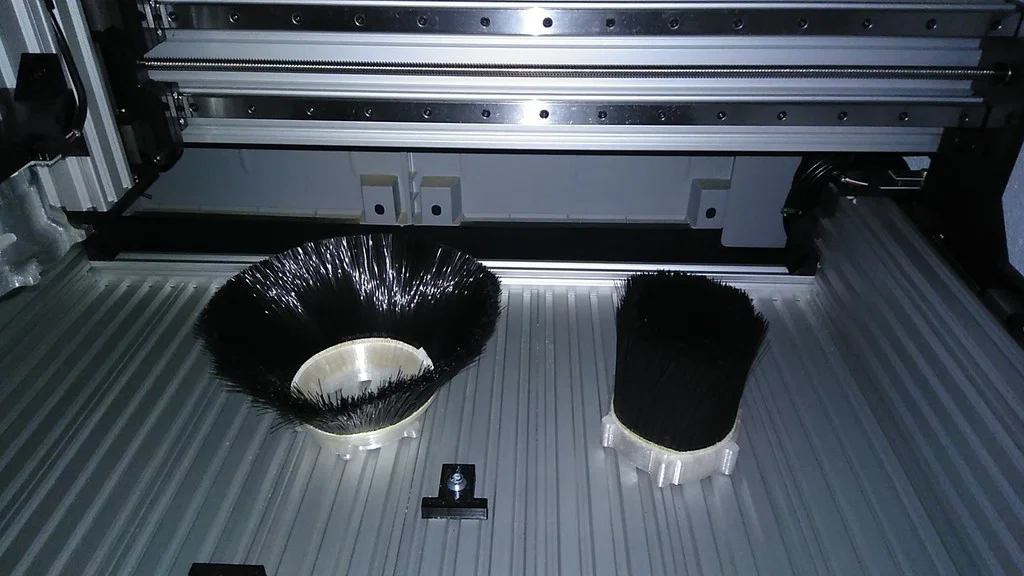

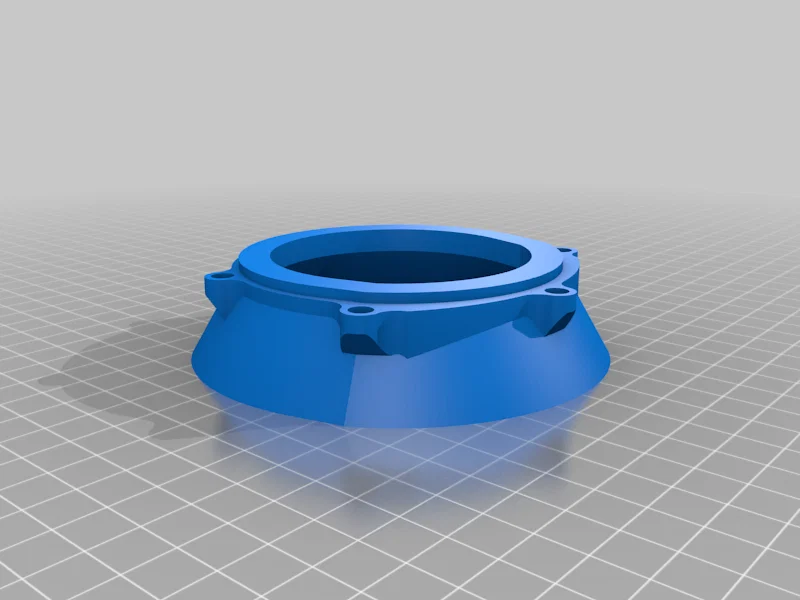

Với phần chổi, có 2 chi tiết đáy: một loại đặt chổi thẳng đứng, loại còn lại chổi nghiêng. Bản nghiêng được khuyến nghị nếu máy của bạn có hành trình trục Z lớn, vì giúp giảm khả năng lông chổi bị dao cắt khi dùng chổi dài. Phần đáy chổi thẳng đứng sẽ chạy ổn trên các máy 3018 hoặc tương tự với chổi dài 70mm hoặc 50mm.

Dải chổi (brush strip) cần cắt theo chiều dài cần dùng. Mình dùng RTV silicone để dán.

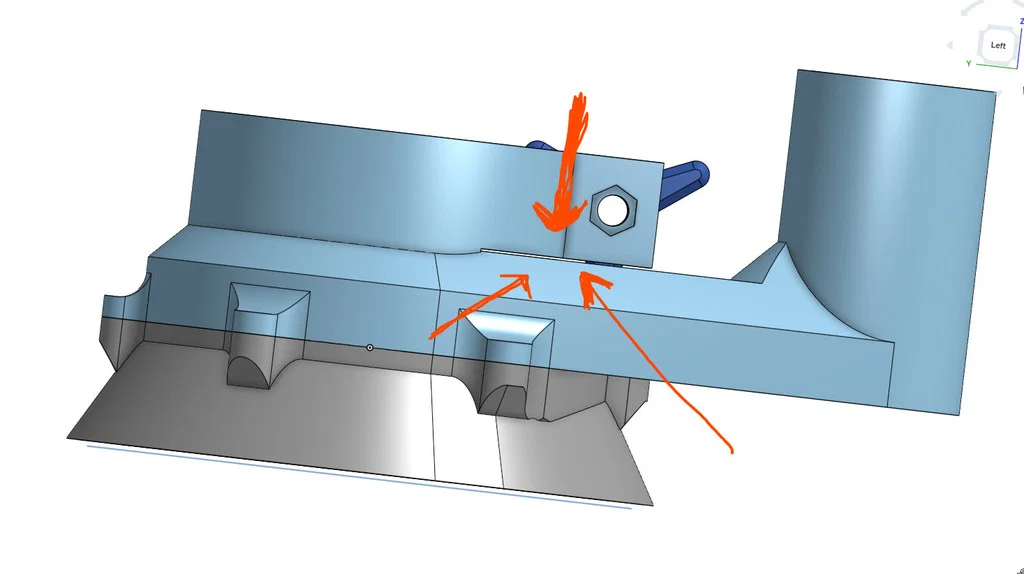

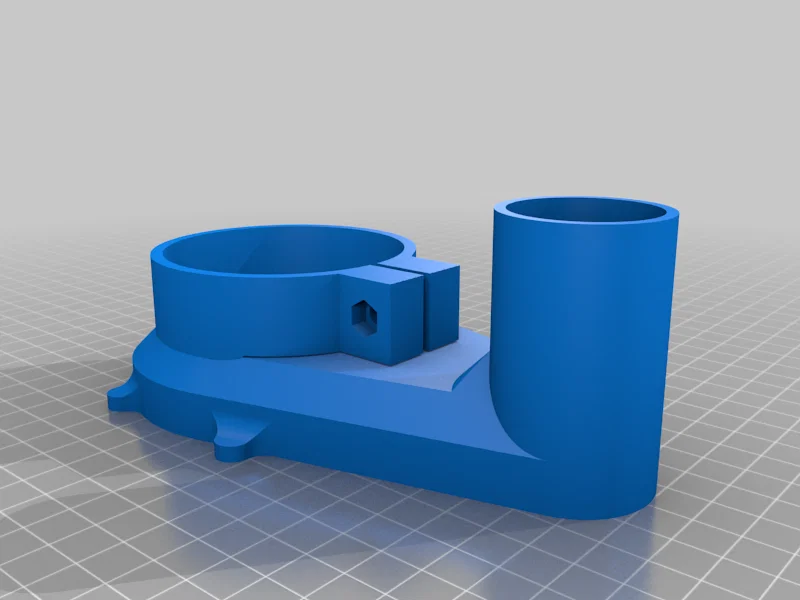

Chỉ phần trên (top part) mới cần supports cho phần clamp. Có chủ ý chừa khe hở 0.5mm giữa clamp và mặt bên dưới nó (XEM HÌNH). Nếu in với nozzle 0.8mm, layer height 0.5mm như mình làm, thì có thể chạy ổn không cần supports.

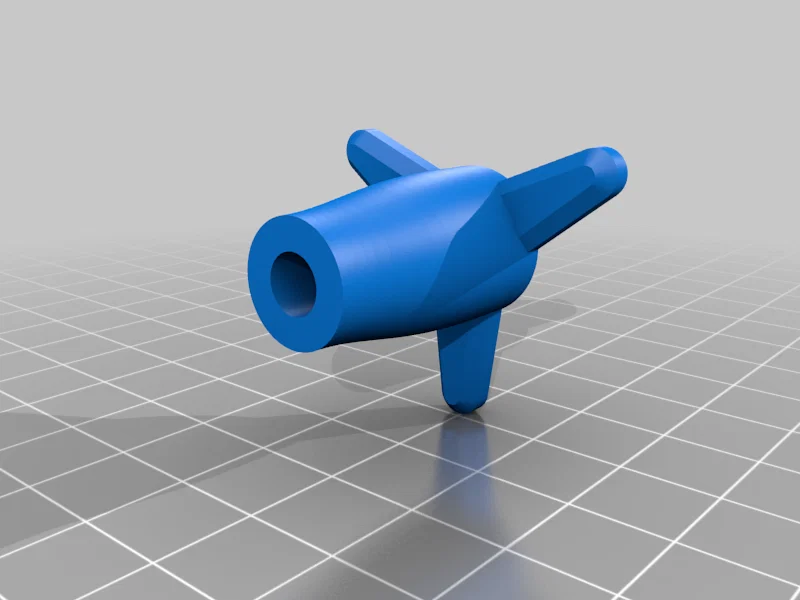

Núm vặn (hand knob) giúp chỉnh độ cao theo trục dọc của spindle dễ dàng.

Bill of materials:

-12 nam châm 5x2mm.

-1 ê-cu M5.

-1 bulông lục giác M5x40mm DIN933 hoặc tương đương.

-Dải chổi cao 50, 70mm hoặc 100mm, dày 5mm, tùy nhu cầu.

Assembly:

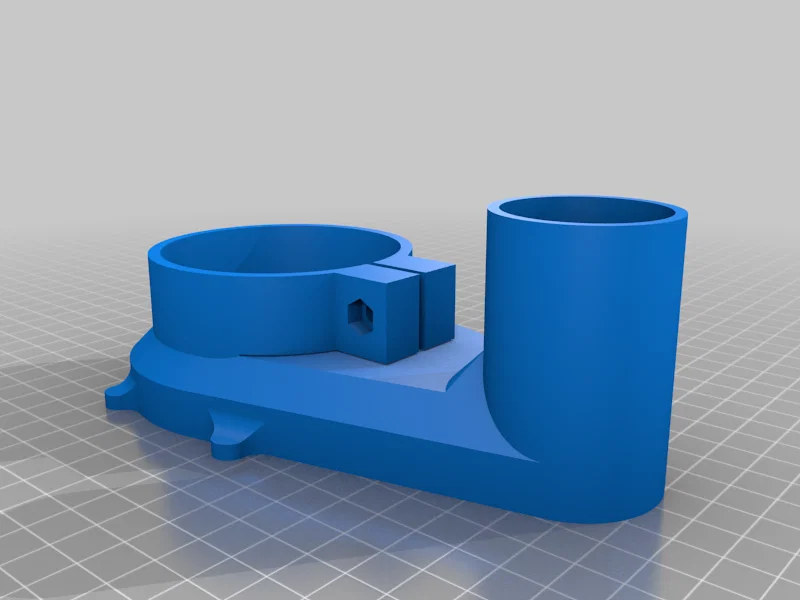

Ghép file tên TOP 35mm hoặc 32mm (tùy nhu cầu) với:

“BOTTOM STRAIGHT 32mm” hoặc “BOTTOM TAPERED 32mm hoặc 35mm” rồi tiếp theo:

file KNOB.

Các phần 32mm và 35mm không dùng lẫn cho nhau.

Không có phần 35mm BOTTOM STRAIGHT.

Núm vặn (knob) tương thích với cả hai phiên bản.

Notes:

Khuyến nghị nozzle 0.8mm, layer height 0.5mm.
