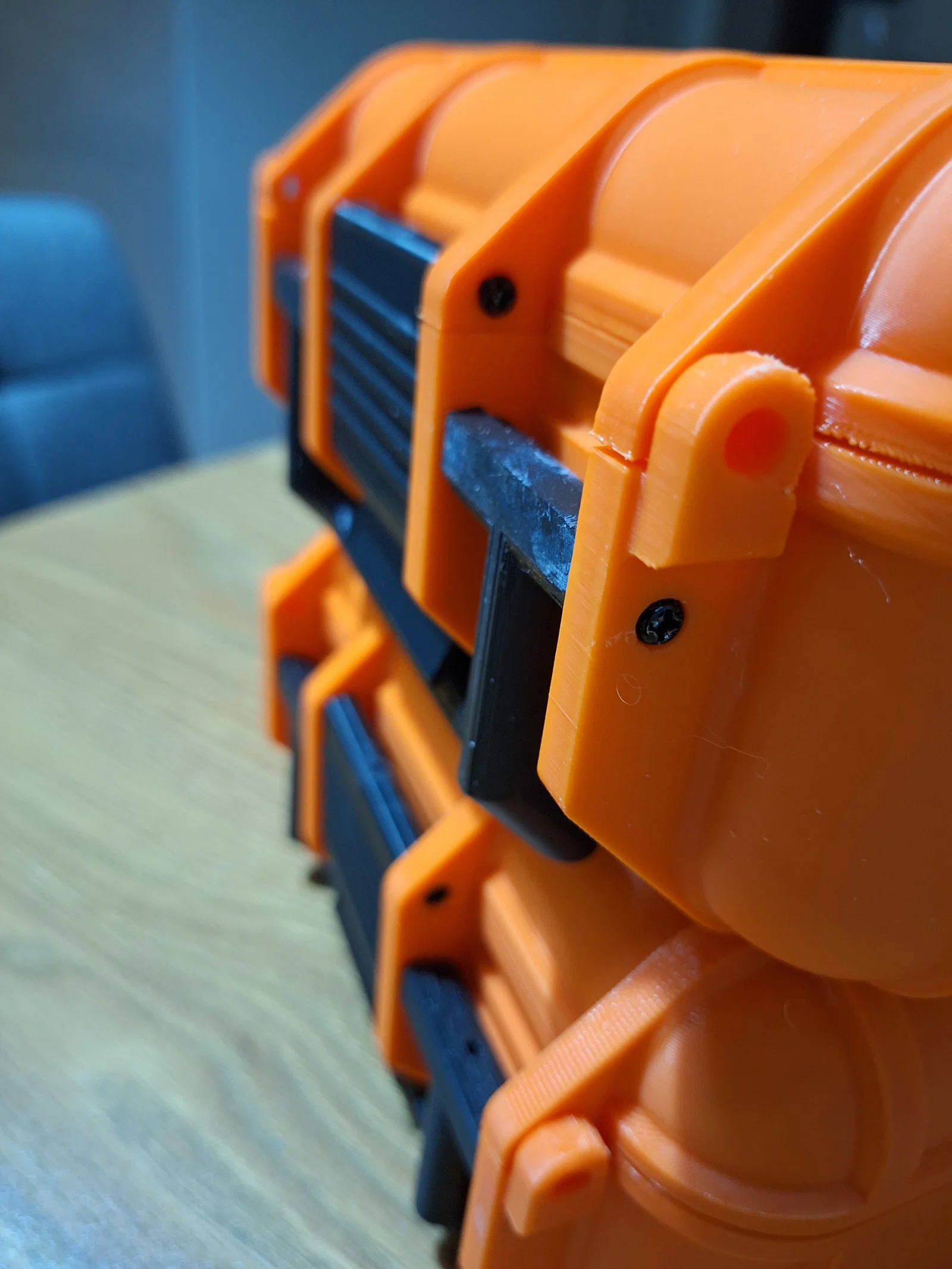

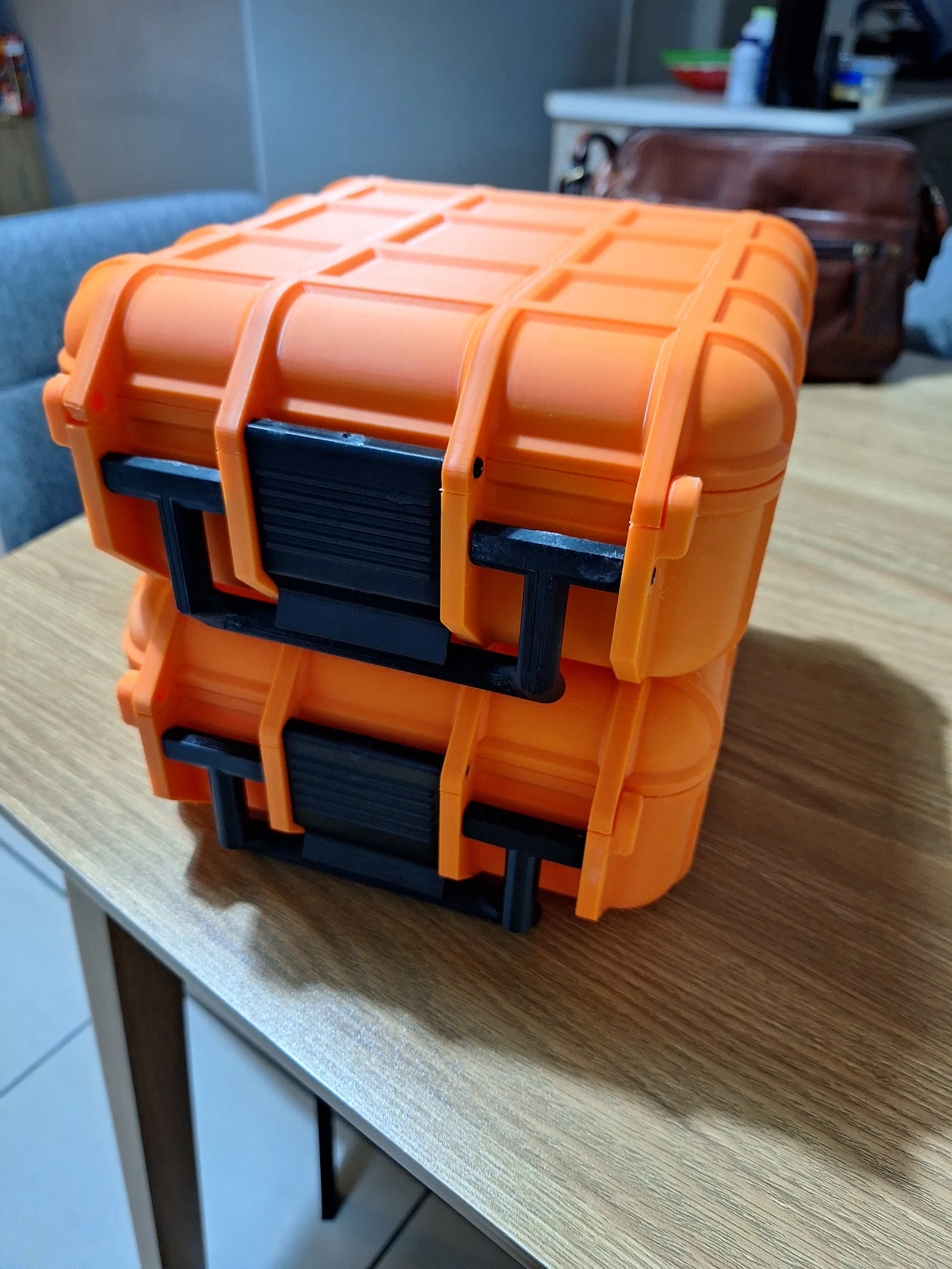

Đây là bản thiết kế Rugged Box hoàn thiện của mình. Mình làm theo kiểu “generic” để có thể thay insert linh hoạt. Ở phần đáy mình có thêm các gờ (lugs) để mấy cái hộp có thể xếp chồng lên nhau.

Có sẵn locking lugs cho 2 ổ khóa nhỏ (padlock).

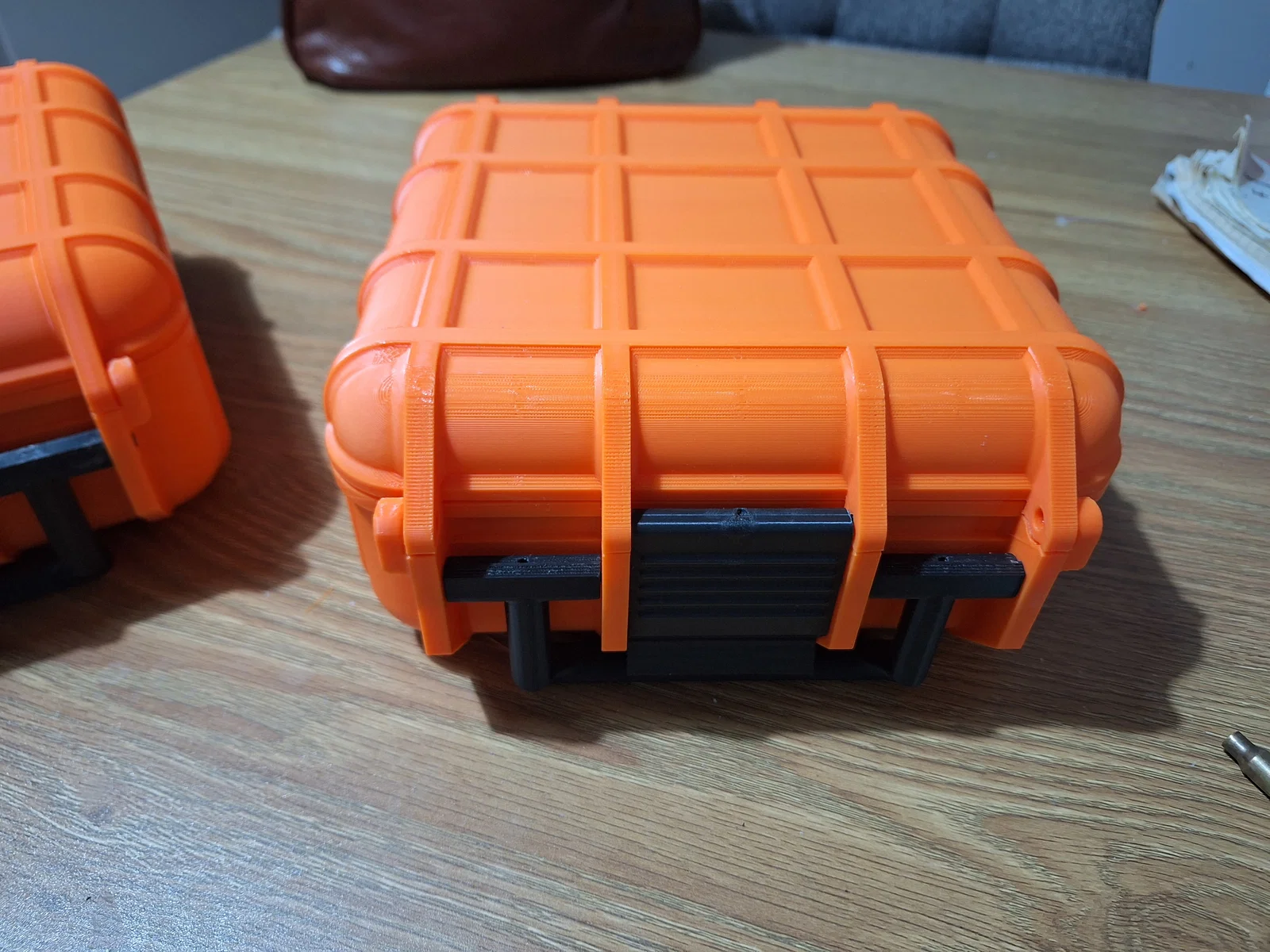

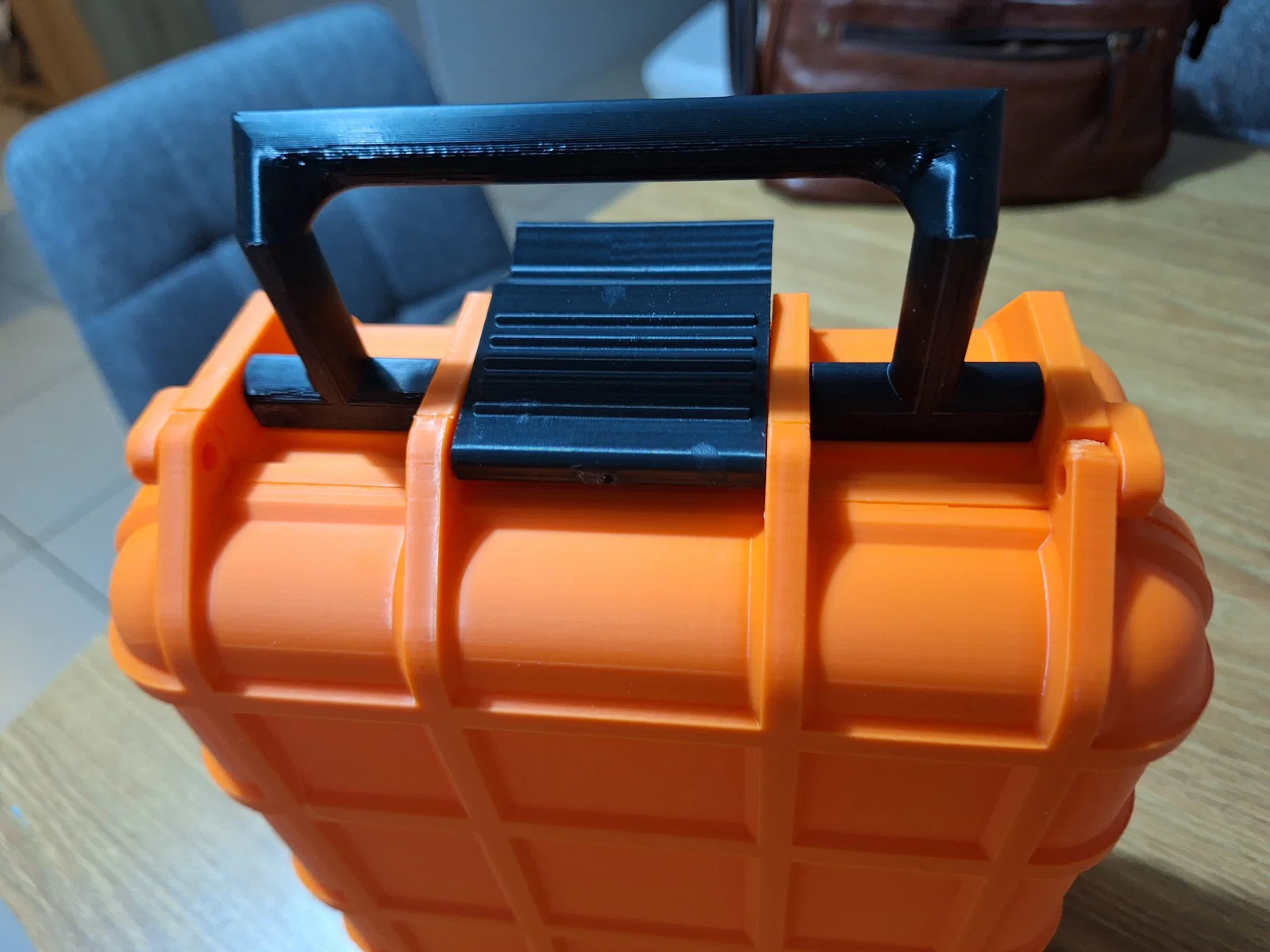

Phần latches và tay xách (handle) mình in bằng ASA, còn thân hộp in PLA với infill tối thiểu 50% và 4 wall loops để tăng độ cứng. Bản lề (hinges), tay xách và latches dùng bu-lông 3mm dài 50mm và 30mm. Bạn sẽ thấy có một lỗ 3mm ở giữa phía trên của tay xách và latches, lỗ này để bơm keo giúp “bắt” ren.

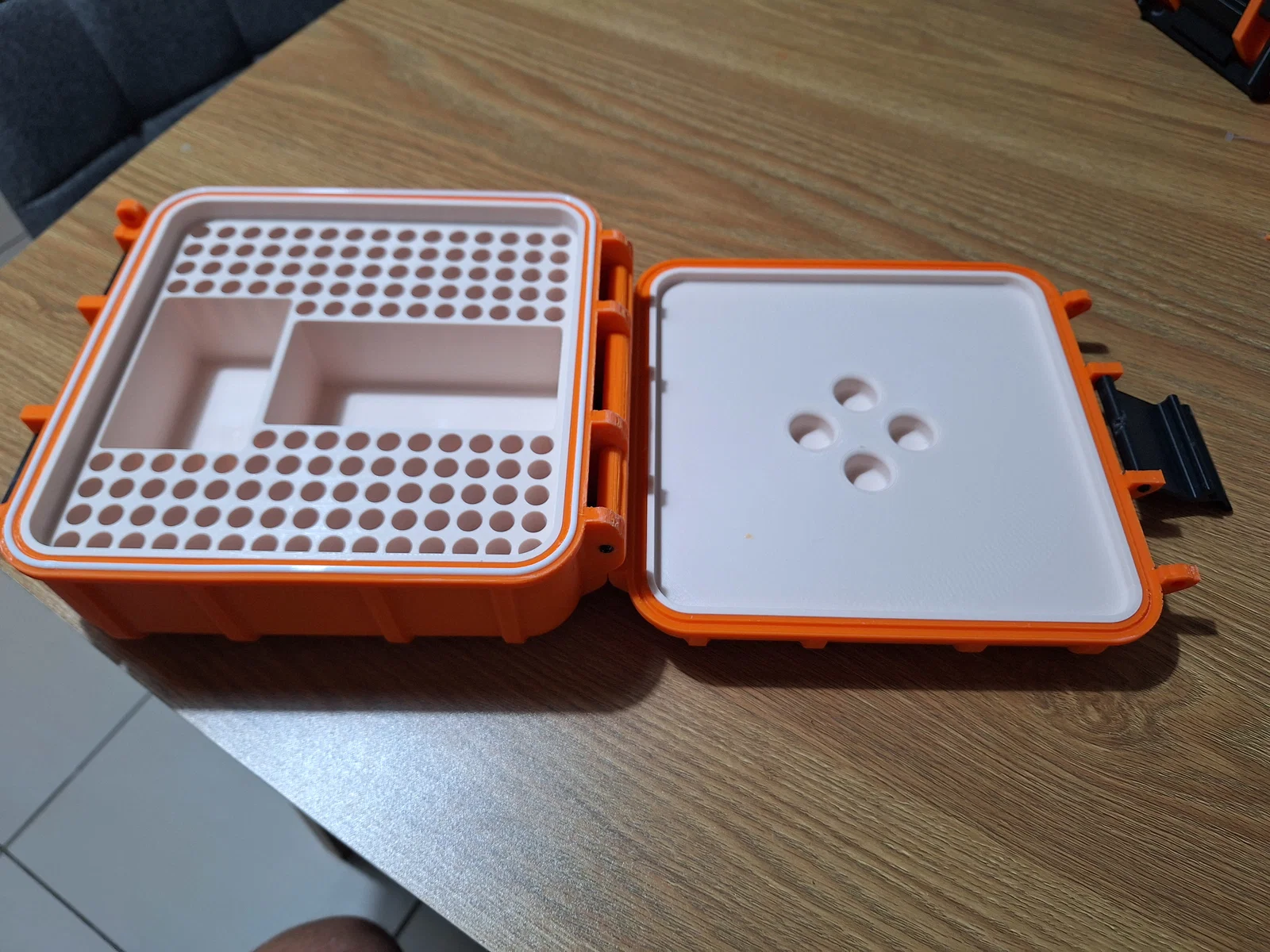

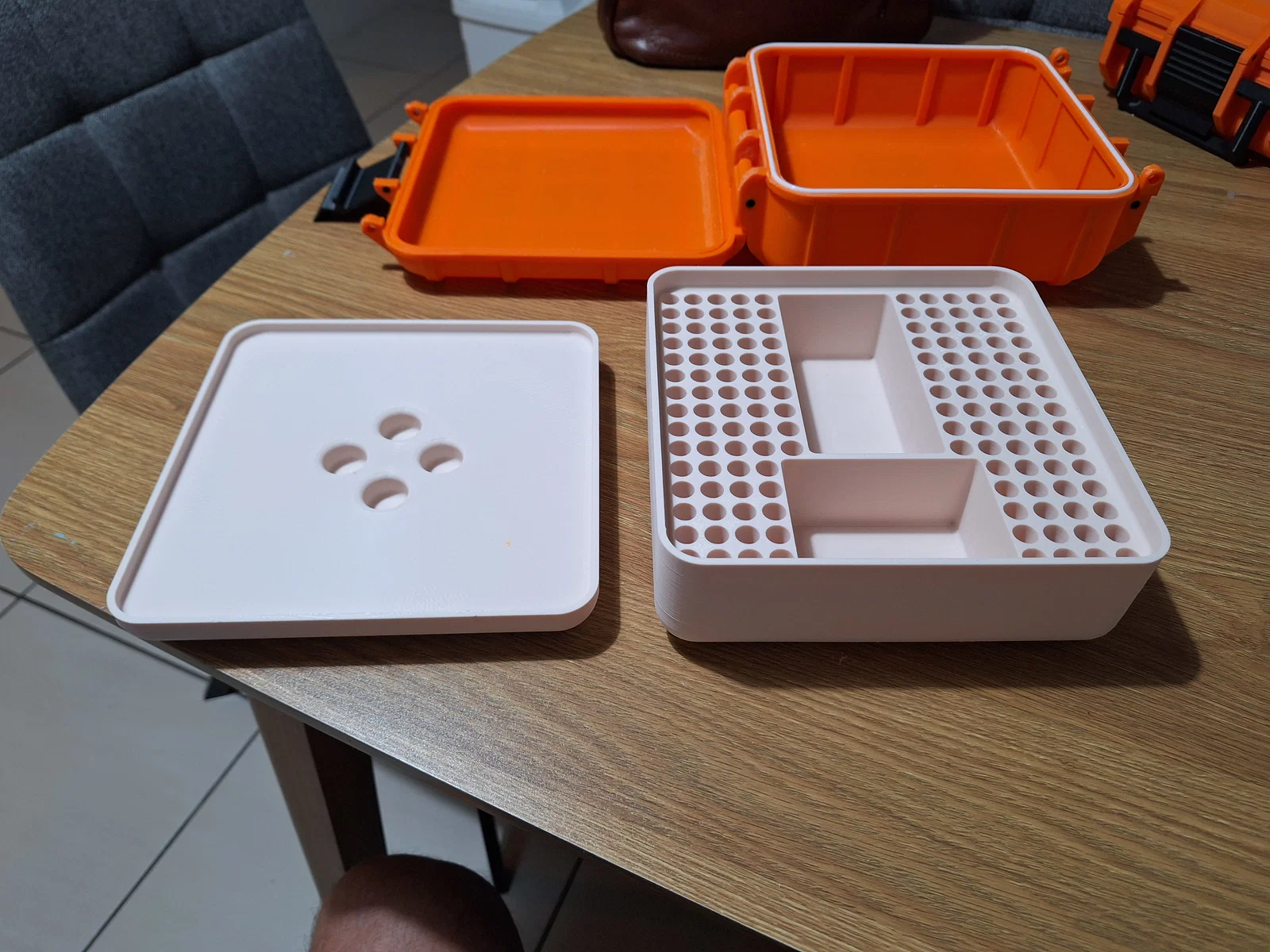

Mình có kèm insert cho đạn .223 với khe để băng đạn (mags) 10 và 20 viên. Insert của nắp trên (top cover insert) dùng để giữ các viên nhỏ không bị lắc rồi văng ra.

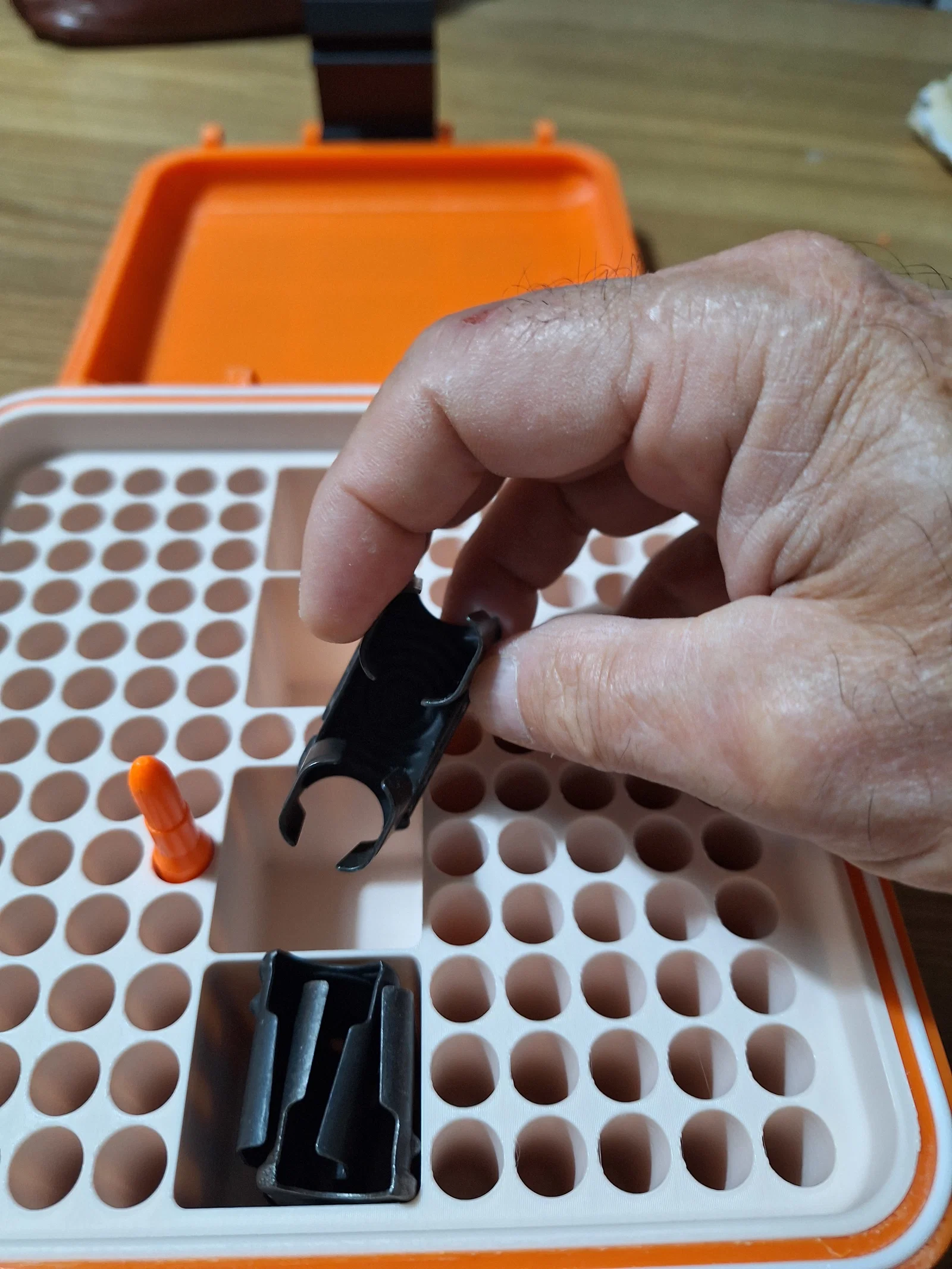

Mình cũng có kèm insert đạn 30.06 với chỗ để clip của M1 Garand.

Có file DWG cho anh em thích vọc tự tạo insert của riêng mình từ một bản blank có sẵn.

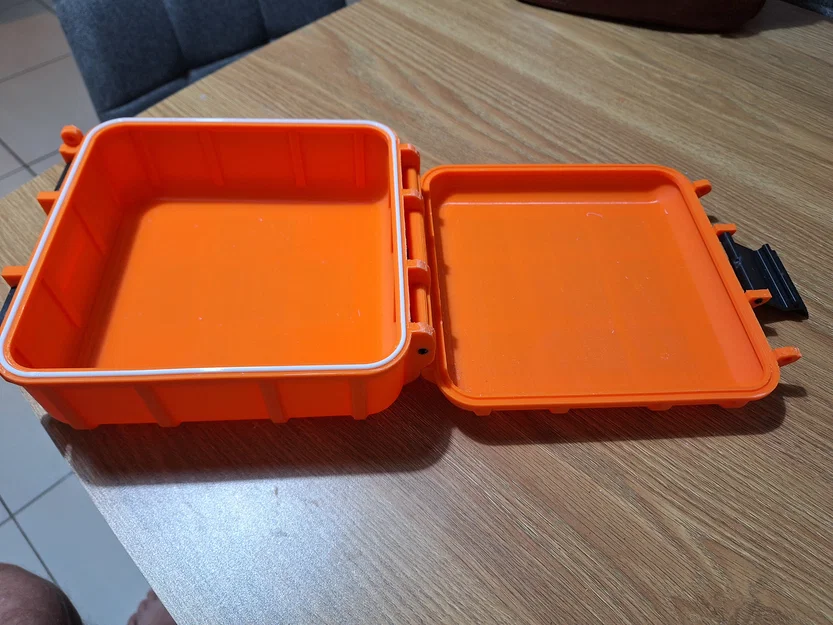

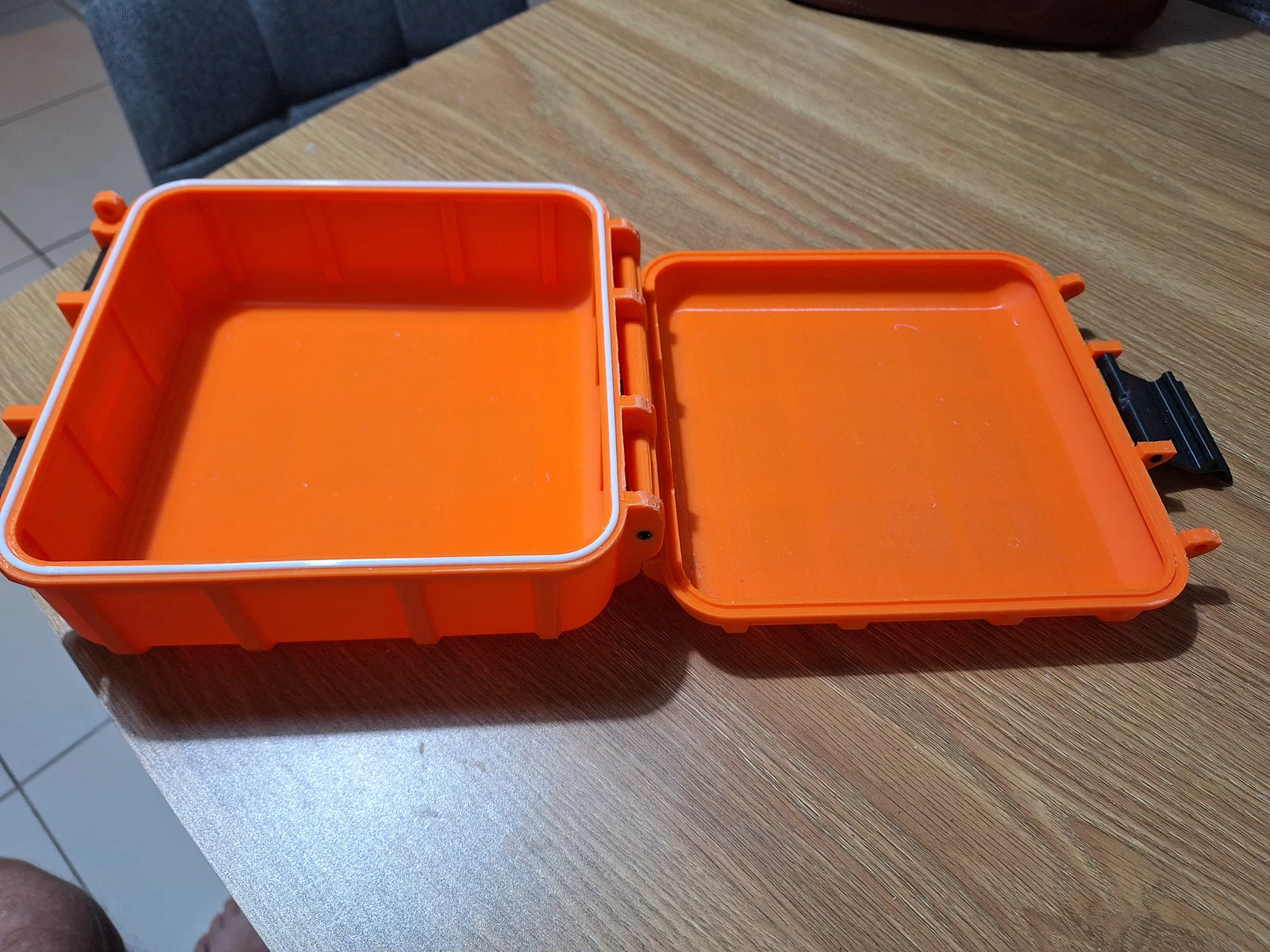

Gasket dùng TPU để kín khí và chống thời tiết.

Lưu ý: thời gian in cho từng chi tiết khá lâu vì thiết kế ưu tiên độ bền/độ cứng.

Coi thêm Ẩn bớt

Thông số in

Định dạng
3mfdwgstl
Số file mô hình
4
Tổng dung lượng
19,2 MB
File lớn nhất
9,7 MB
