Kẹp biển số cho giá đỡ xe đạp Twinny Load "Prestige

Cái gì vậy?

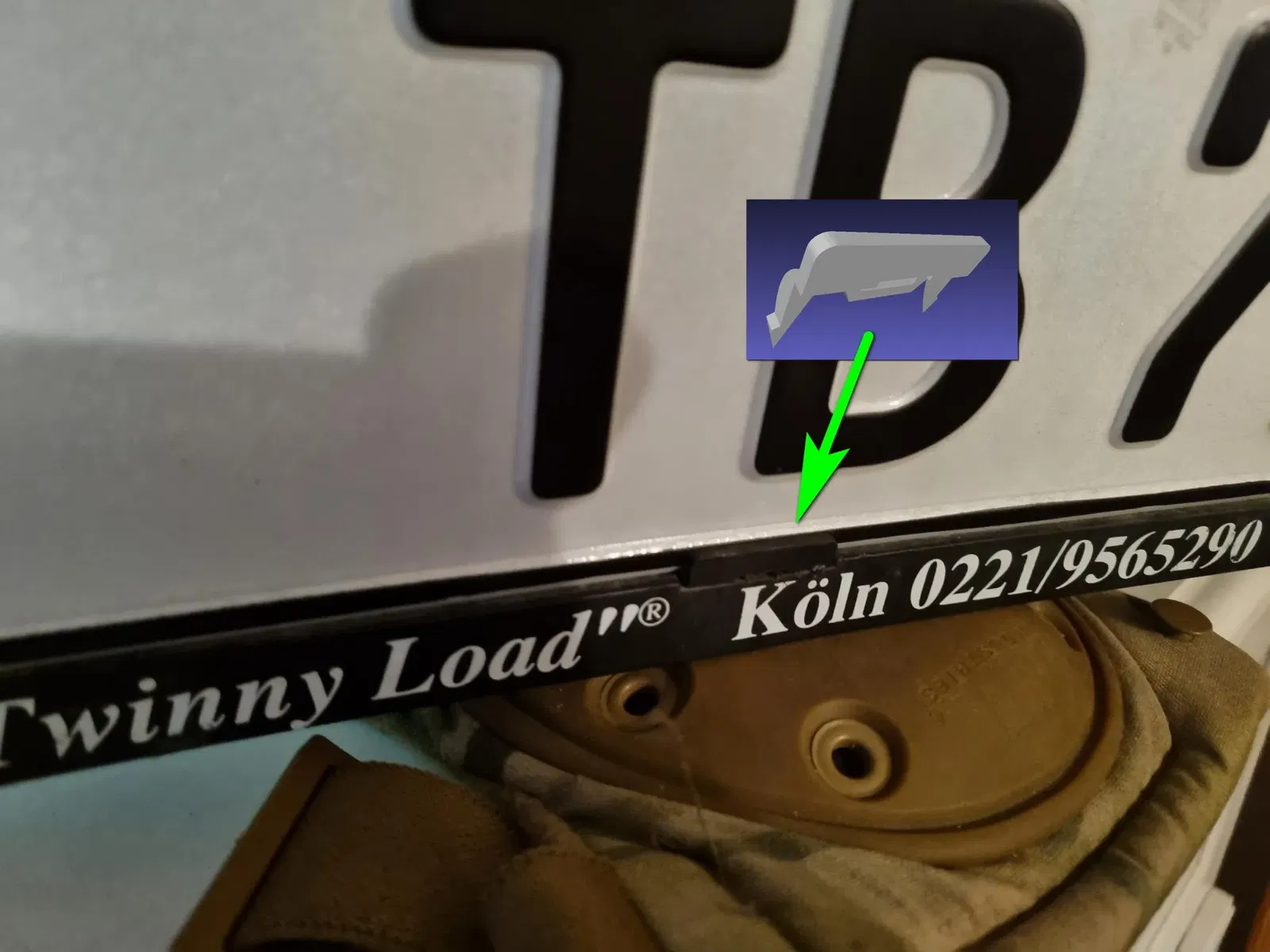

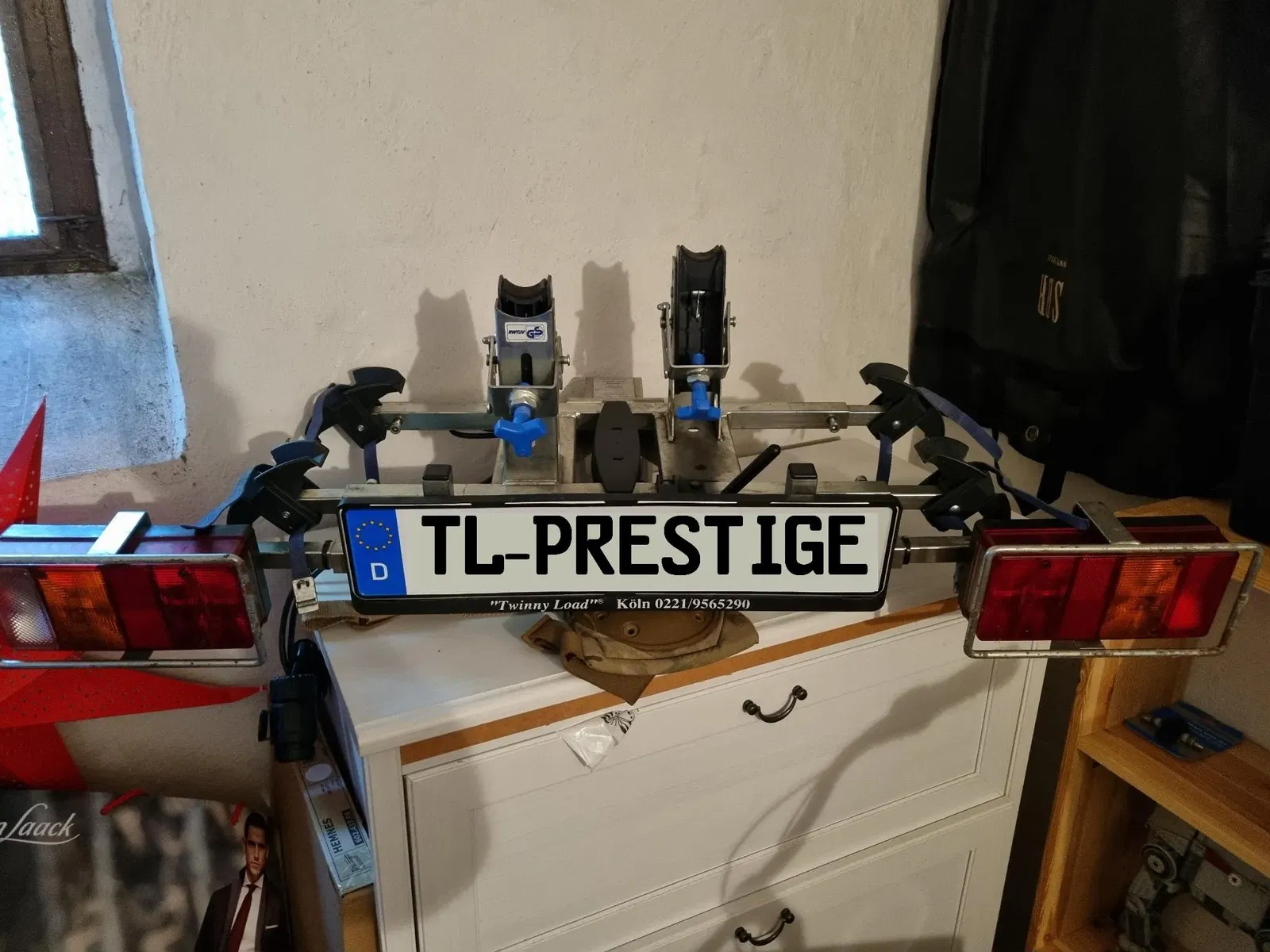

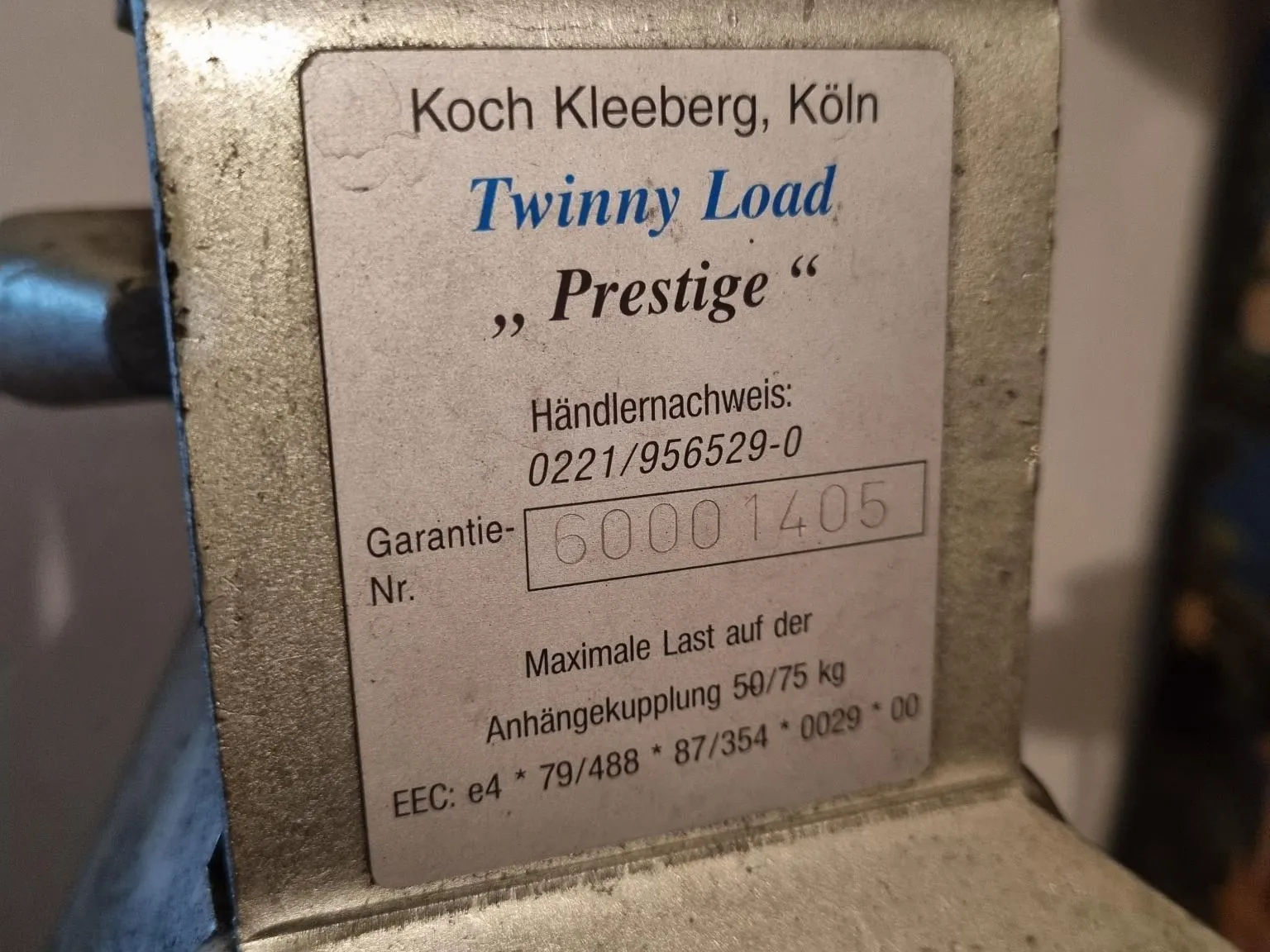

Phần này là cái kẹp giữ biển số trong giá đỡ của giá xe đạp. Giá này là mẫu Twinny Load "Prestige" mà bạn có thể tìm thấy đã qua sử dụng - nó không còn được bán nữa. (Có thông tin chính xác hơn trong bức tranh cuối cùng.)

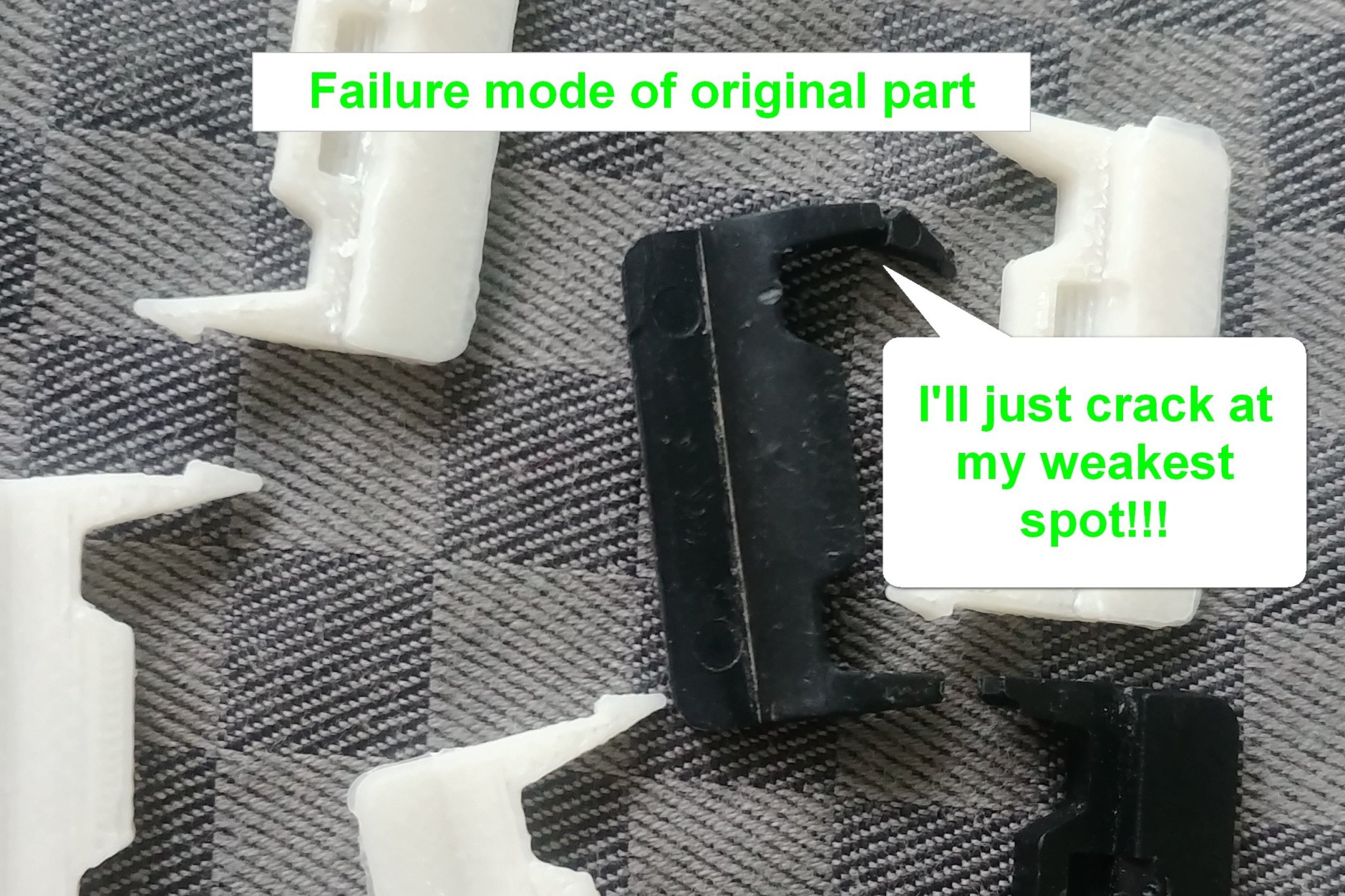

Tại sao nó lại bị hỏng?

Hóa ra phần nguyên bản, được đúc bằng nhựa, không chịu được nhiều lần thay đổi biển số vì nó phải được lắp và tháo ra bằng một cái tua vít trong mỗi chu kỳ. Nó bị gãy ở nơi mà bạn có thể mong đợi nó sẽ gãy: tại phần mỏng nhất của hình học.

Thiết kế lại

Tôi đã thiết kế lại phần này trong FreeCAD. Tôi chủ yếu sử dụng một bản vẽ từ trên xuống và một bản từ bên cạnh để khắc họa các đặc điểm của phần này. Một bản vẽ thứ ba được sử dụng để tạo ra khoang ở dưới (sẽ được sử dụng để tháo phần này ra khi nó đã ở vị trí).

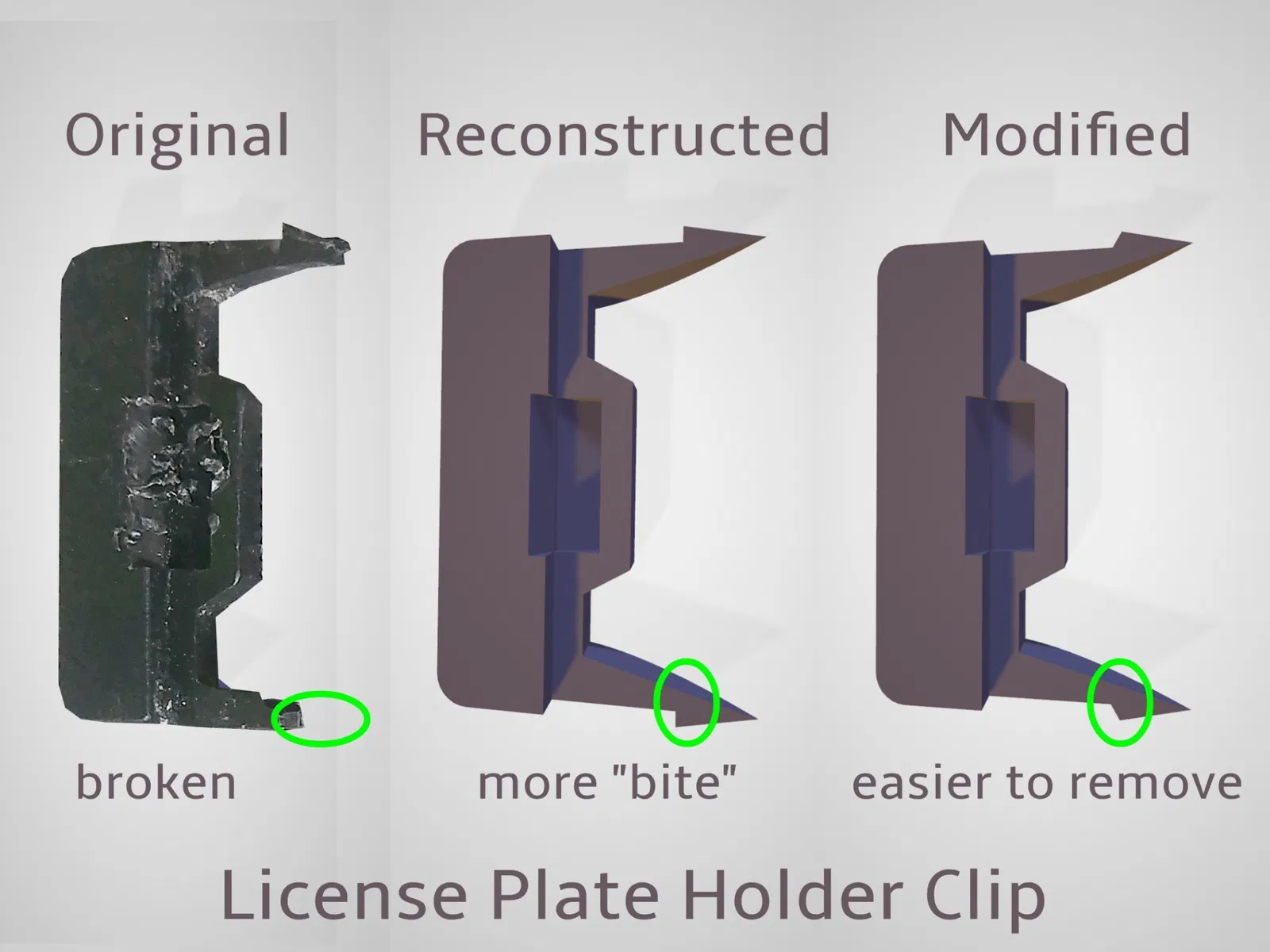

Cải tiến/Sửa đổi

Một phiên bản trông giống hệt như nguyên bản. Tuy nhiên, vì nó rõ ràng đã bị gãy trong quá trình tháo ra, tôi đã sửa đổi hình học để làm cho nó ít "cắn" hơn và do đó dễ tháo ra hơn.

Tệp FreeCAD cũng được đính kèm và bạn có thể chơi với góc trong "Sketch001".

In ấn

• LP-Holder_Twinny_Bike_Rack_Non-Removable_90Degree.stl --> Hình học nguyên bản. Có lẽ cũng khó tháo ra và dễ bị gãy
• LP-Holder_Twinny_Bike_Rack_Removable_120Degree.stl --> Hình học đã được sửa đổi với ít độ cắn hơn.

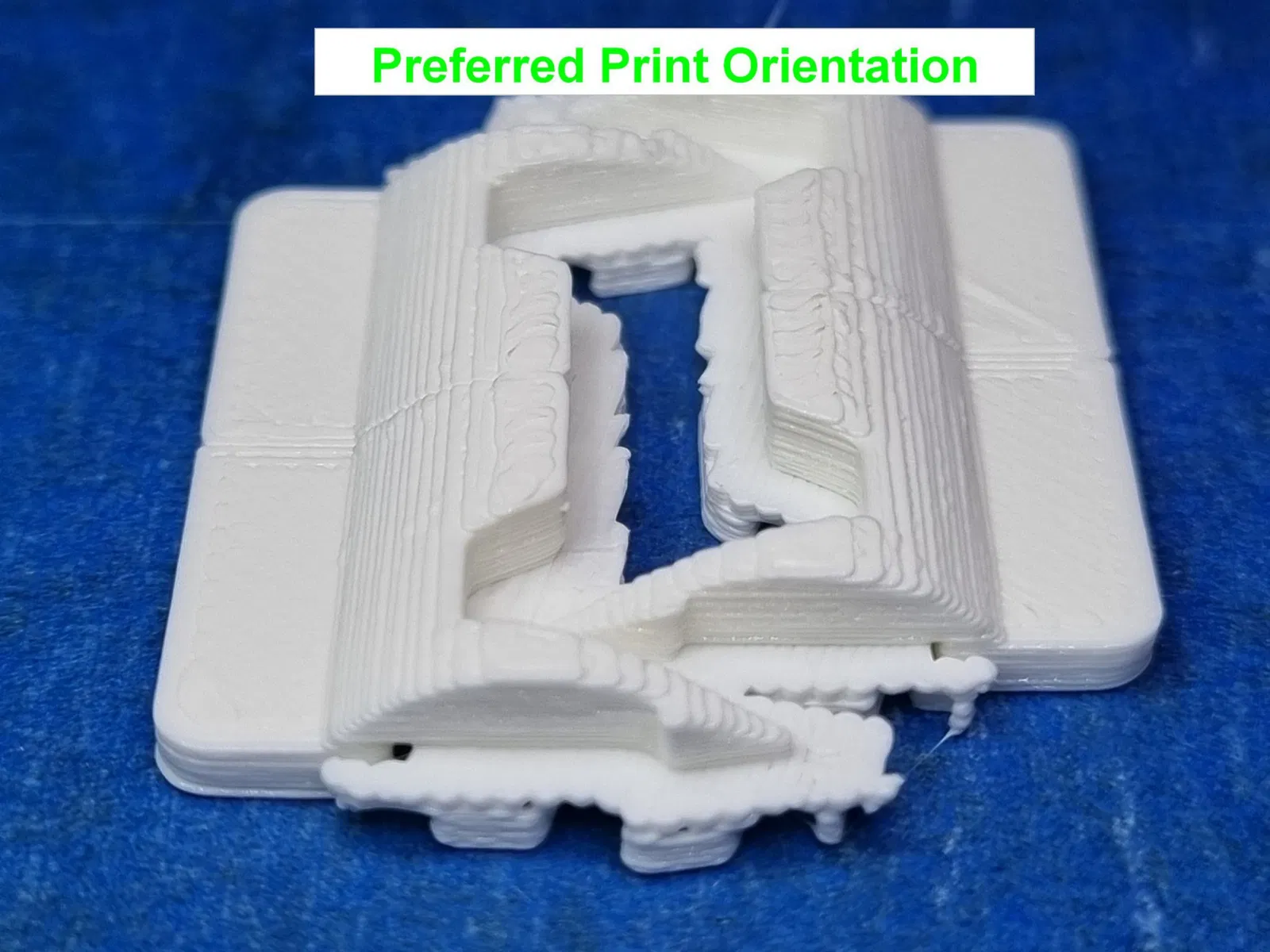

Bạn sẽ cần một chút hỗ trợ, nhưng điều đó khá dễ tháo ra.
