Clip Filament Modular cho Bambu Lab A1 mini

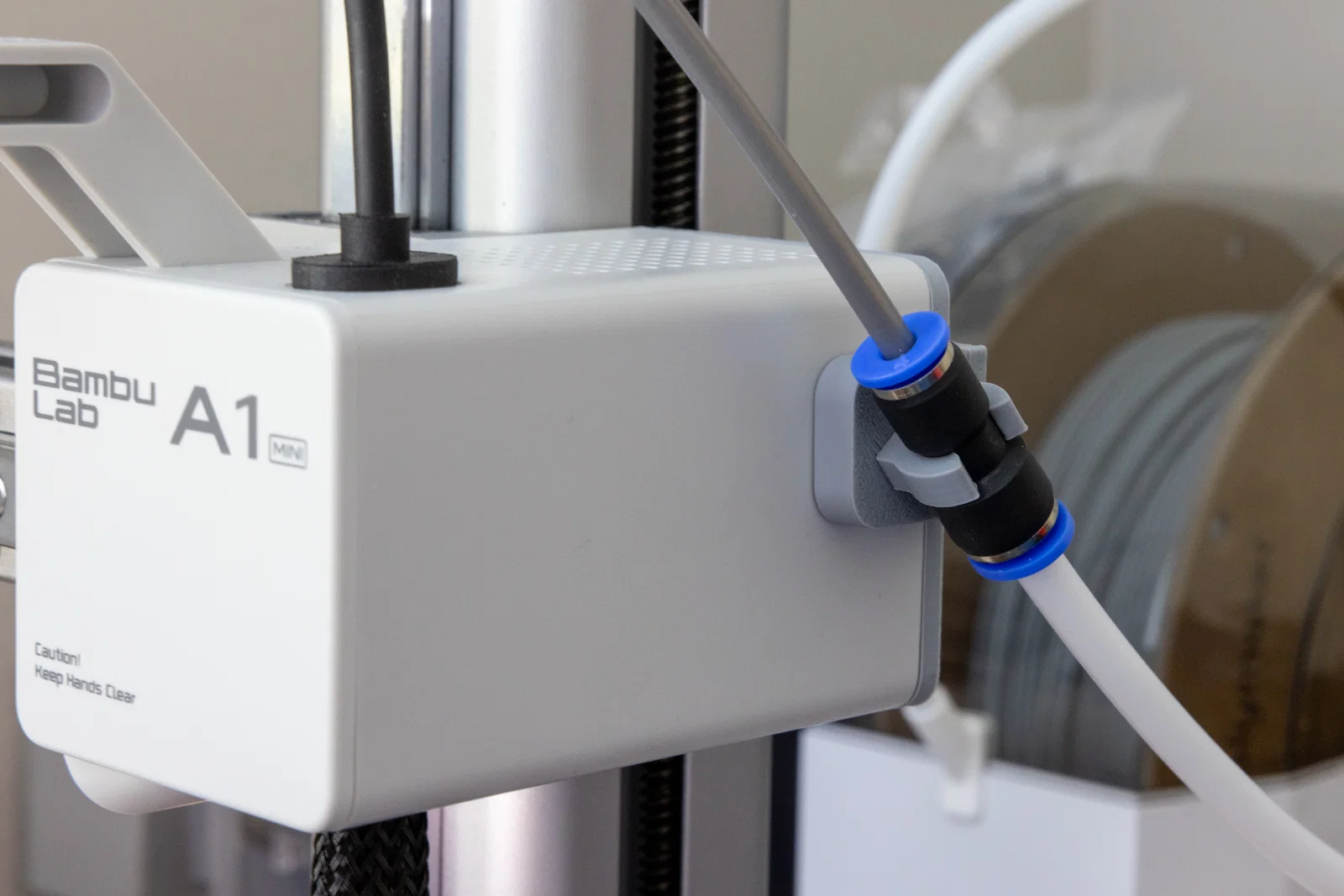

Bộ lắp ghép dạng modular này cho phép thay thế filament guide zin của A1 mini bằng các clip dùng cho adapter ống dẫn filament. Nhờ vậy, bạn có thể tạo một kết nối gọn gàng và kín hoàn toàn giữa hộp sấy filament và hotend của máy in.

Có sẵn clip đường kính 9mm, nhưng bạn có thể dễ dàng chỉnh sửa/biến thể clip khác để gắn vào ngàm bằng ốc 2mm.

Để tham khảo, mình đang dùng máy sấy filament eSUN eBOX Lite đi kèm ống PTFE OD 6mm, và mình đã chuyển qua ống PTFE OD 4mm của A1 mini bằng một reducer. Bộ này giúp bạn kẹp reducer (hoặc bất kỳ loại tube adapter/coupler nào khác) vào cạnh vỏ stepper.

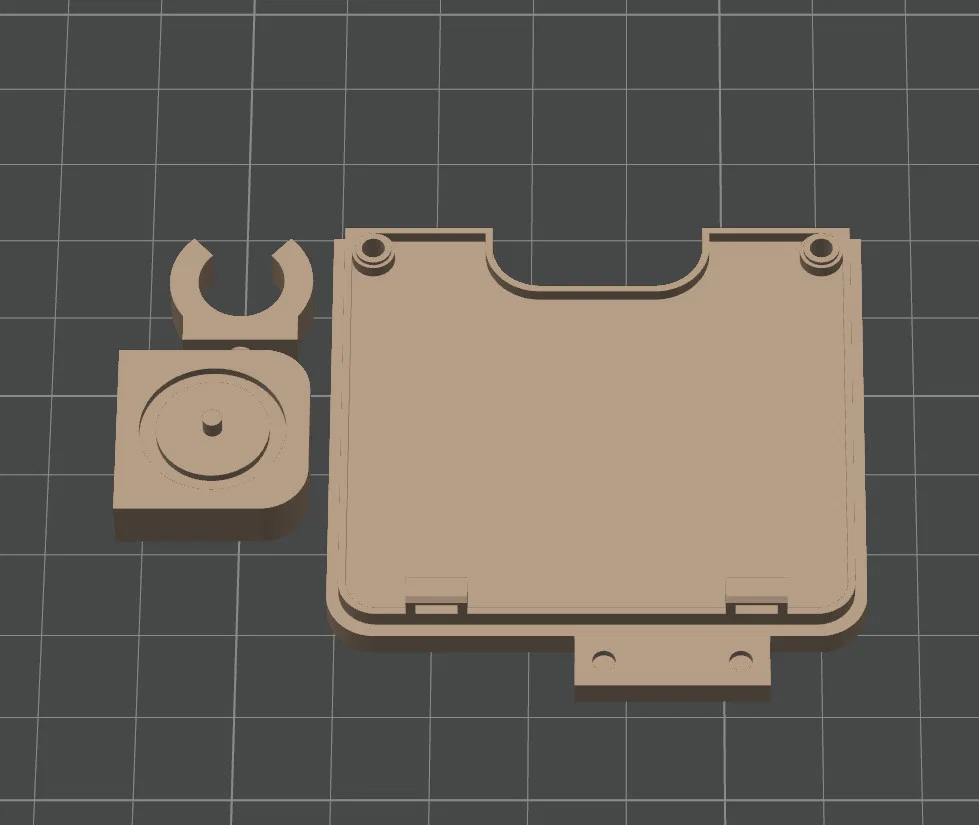

Cụm này gồm ba phần:

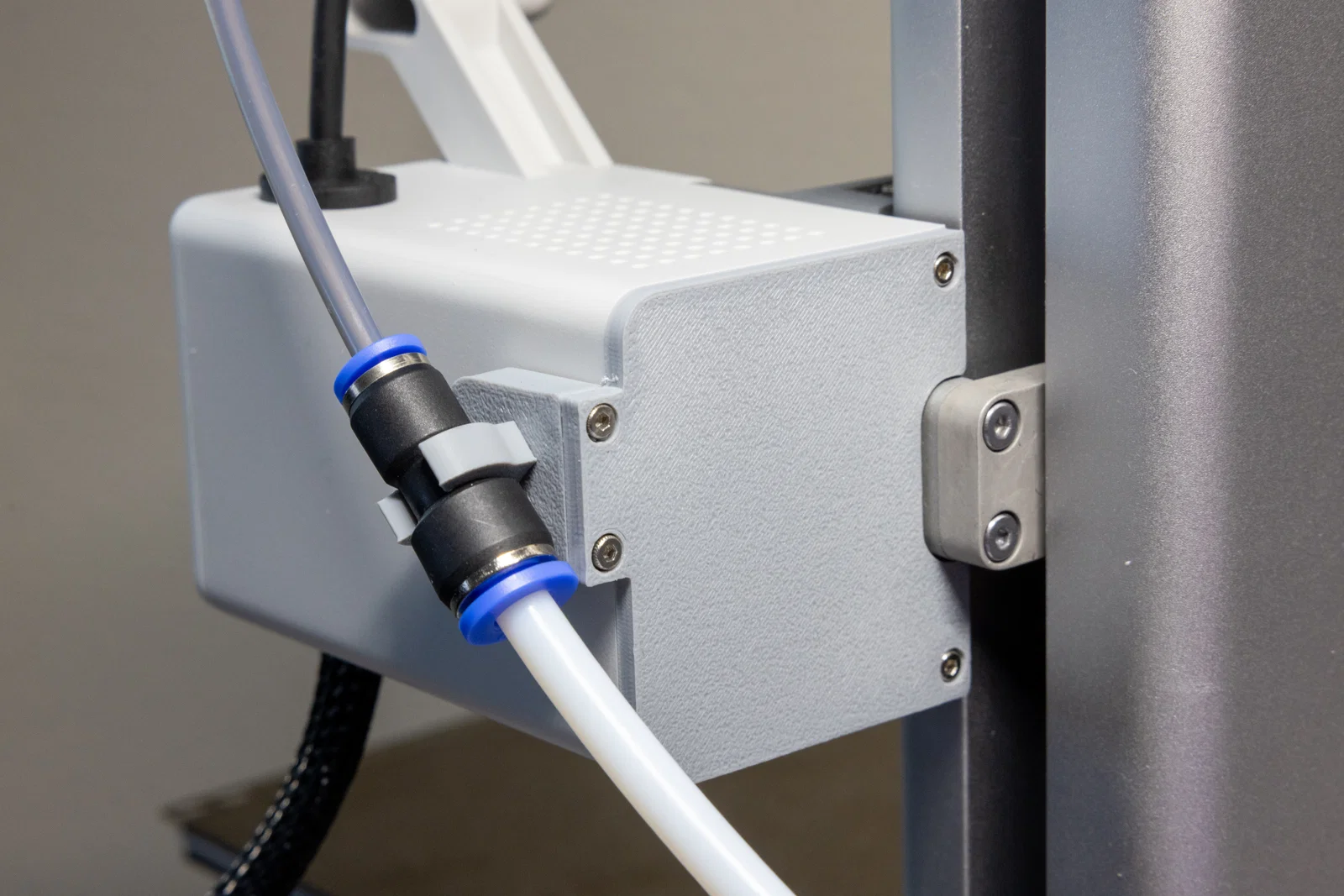

1. Nắp sau thay thế cho vỏ stepper trục X, bổ sung thêm các điểm bắt để đảm bảo lắp chắc chắn.
2. Phần mount che vị trí filament guide cũ để nhìn gọn và sạch.
3. Clip để giữ tube reducer.

Ban đầu mình thử dùng cơ chế ngàm bấm (snap) của guide zin, nhưng nó khá ọp ẹp. Bộ này được bắt chắc bằng cách thay nắp sau của vỏ stepper.

Các phần cứng cần thêm:

• 5x ốc M2*6mm Hex Bolts (2 con thay cho 2 ốc của nắp sau zin)
• 3x insert ren M2*3*3.5 (hoặc M2*3.5*4) (tất cả lắp vào phần mount)

Ghi chú in:

• In bằng Polymaker PolyLite PLA Pro, nozzle 0.4mm, layer 0.16mm. Không cần support hay setting đặc biệt.
• Phần cover và mount nên đặt nằm phẳng, úp mặt xuống. Phần clip nên in với mặt rộng úp xuống.
• Các lỗ counterbore trên cover có một lớp “hy sinh” vì được in ngược. Sau khi in xong chỉ cần chọc thủng lớp đó.

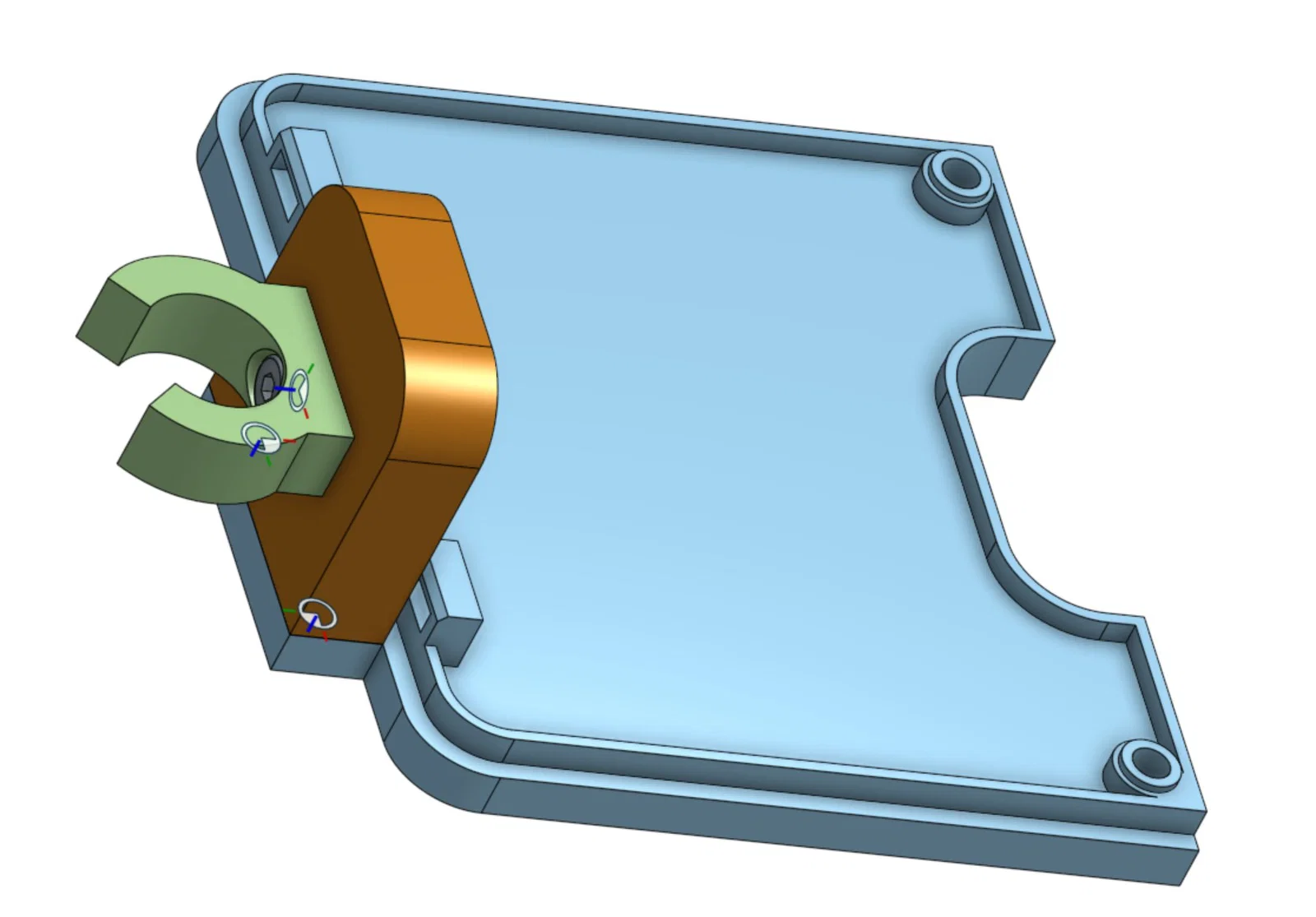

Quan trọng: Lúc lắp, đừng ráp sẵn mount với cover, vì sẽ rất khó bấm/khớp mọi thứ vào đúng vị trí. Cần gắn nắp sau trước, rồi mới gắn mount kèm clip.

Thiết kế bằng Onshape.
