Ngàm QHY PoleMaster cho ZWO AM5 (phiên bản không phải bản N)

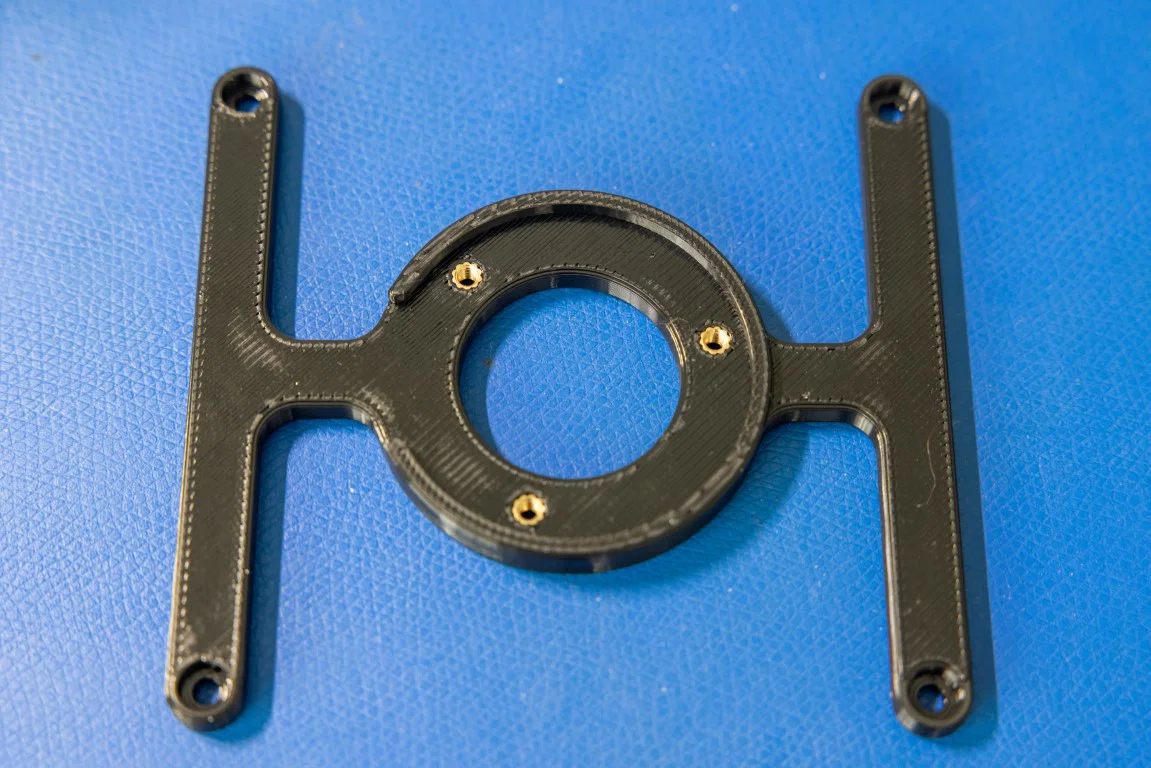

Cái ngàm này được gắn vào mặt trước của AM5. Có khá nhiều tùy chọn lắp đặt khác, phần lớn là tận dụng cái ngàm gắn ống kính tìm kiếm ở bên cạnh, nhưng mình muốn một giải pháp trông gọn gàng hơn, không cần dùng support và nằm ngay trên trục RA của mount.

Ngoài ra, bạn cũng có thể sử dụng hoàn chỉnh.

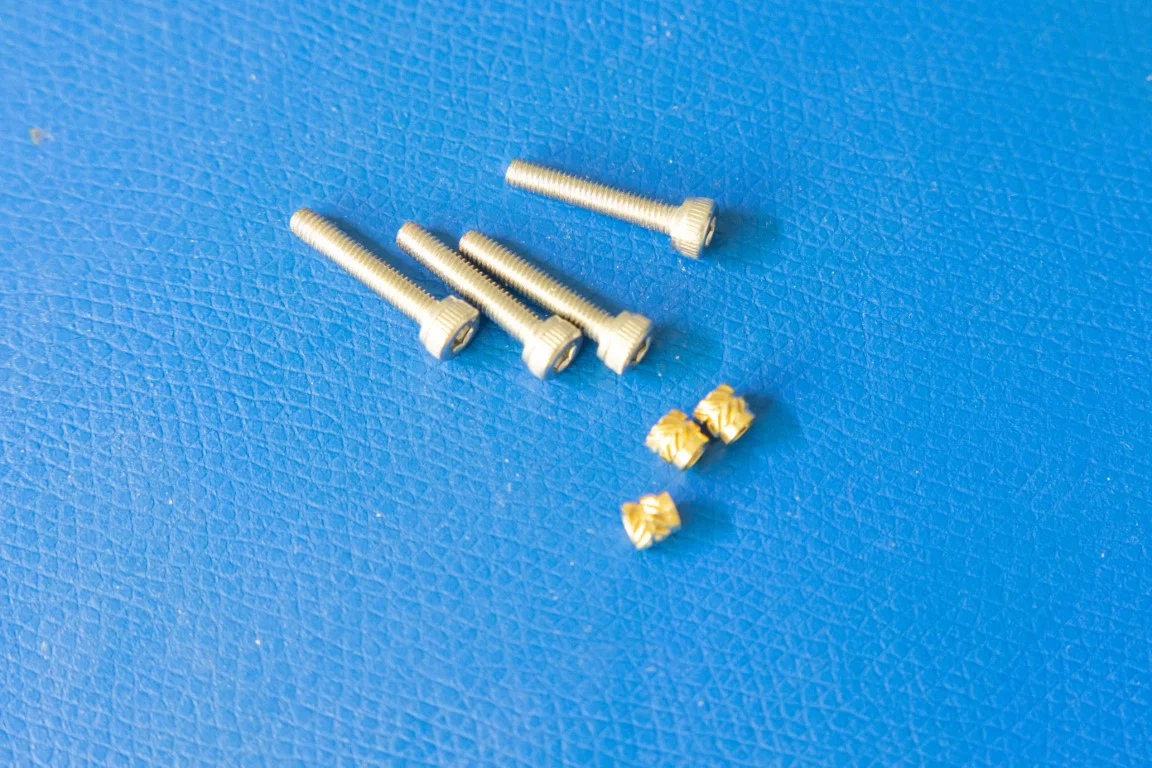

Các linh kiện khác cần chuẩn bị:

• 3x M3*4mm Threaded Insert (để gắn camera vào ngàm)
• 4x M3*16mm Hex Bolt (bulông dài hơn để thay thế bốn con ốc ở góc mặt trước)

Lưu ý khi in:

• Không cần support. Chỉ cần đặt nằm in là được.
• Thông số khuyến nghị để đảm bảo độ cứng cáp:
  • Nhựa PETG, nozzle 0.6mm
  • Layer height 0.3mm
  • Infill Gyroid, 25%
  • 4 lớp vỏ mặt trên và mặt dưới (hoặc 1.2mm nếu dùng chiều cao lớp in khác)
  • 4 đường wall loops (hoặc 2.4mm nếu dùng cỡ nozzle khác)

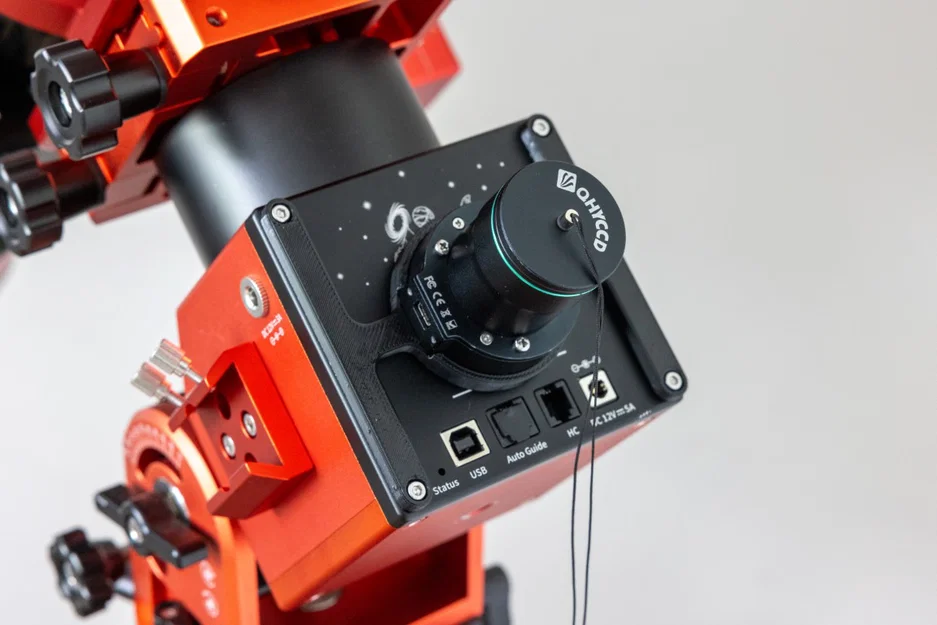

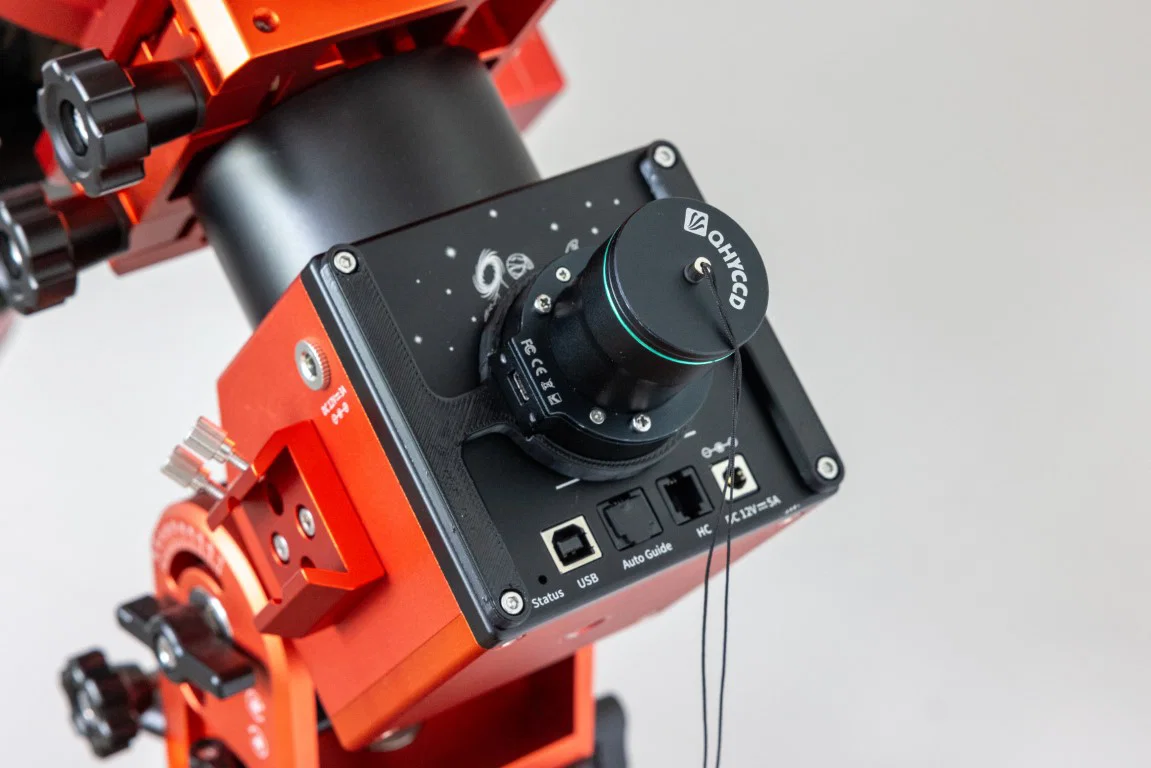

Hướng lắp đặt chính xác của ngàm là sao cho cổng USB của PoleMaster quay sang bên trái. Bạn có thể gắn PoleMaster vào ngàm bằng ba con ốc đi kèm theo camera.

Thiết kế bằng Onshape.
