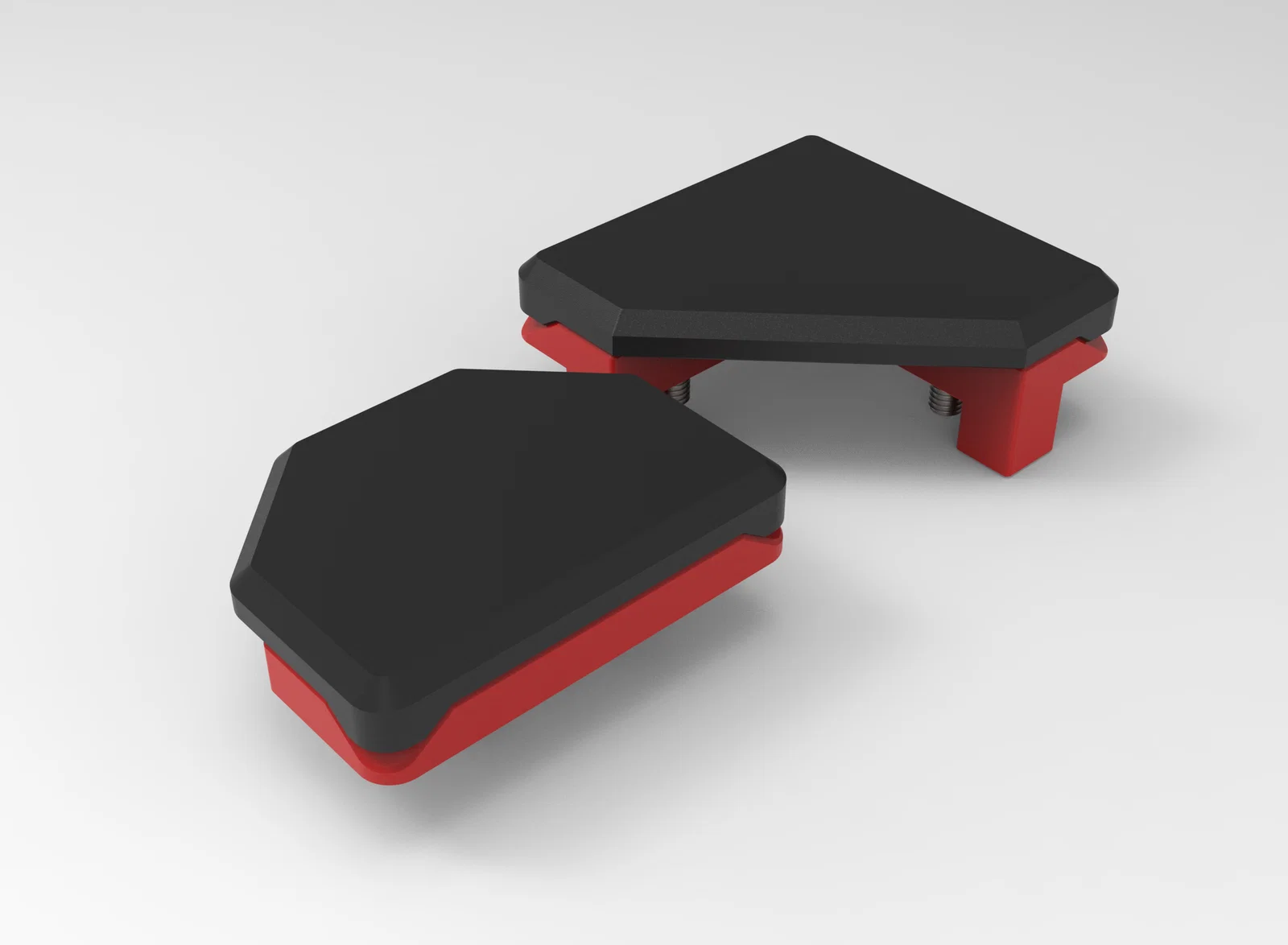

Kẹp Panel Nam Châm Voron (Voron Magnetic Panel Clips)

Những mẫu magnetic panel clip khác mình từng xài thử thường hay bị nhấc khỏi rail ở các góc. Nhìn vô thì có vẻ là do con screw kéo cái clip tụt vô rãnh T-slot, làm nó bị nghiêng nên phần lưng bị đội lên. Cũng có thể do loại hammerhead T-nut mình dùng, nhưng mình không chắc. Mình không tài nào canh cho nó nằm sát (flush) được trừ khi để screw hơi lỏng.

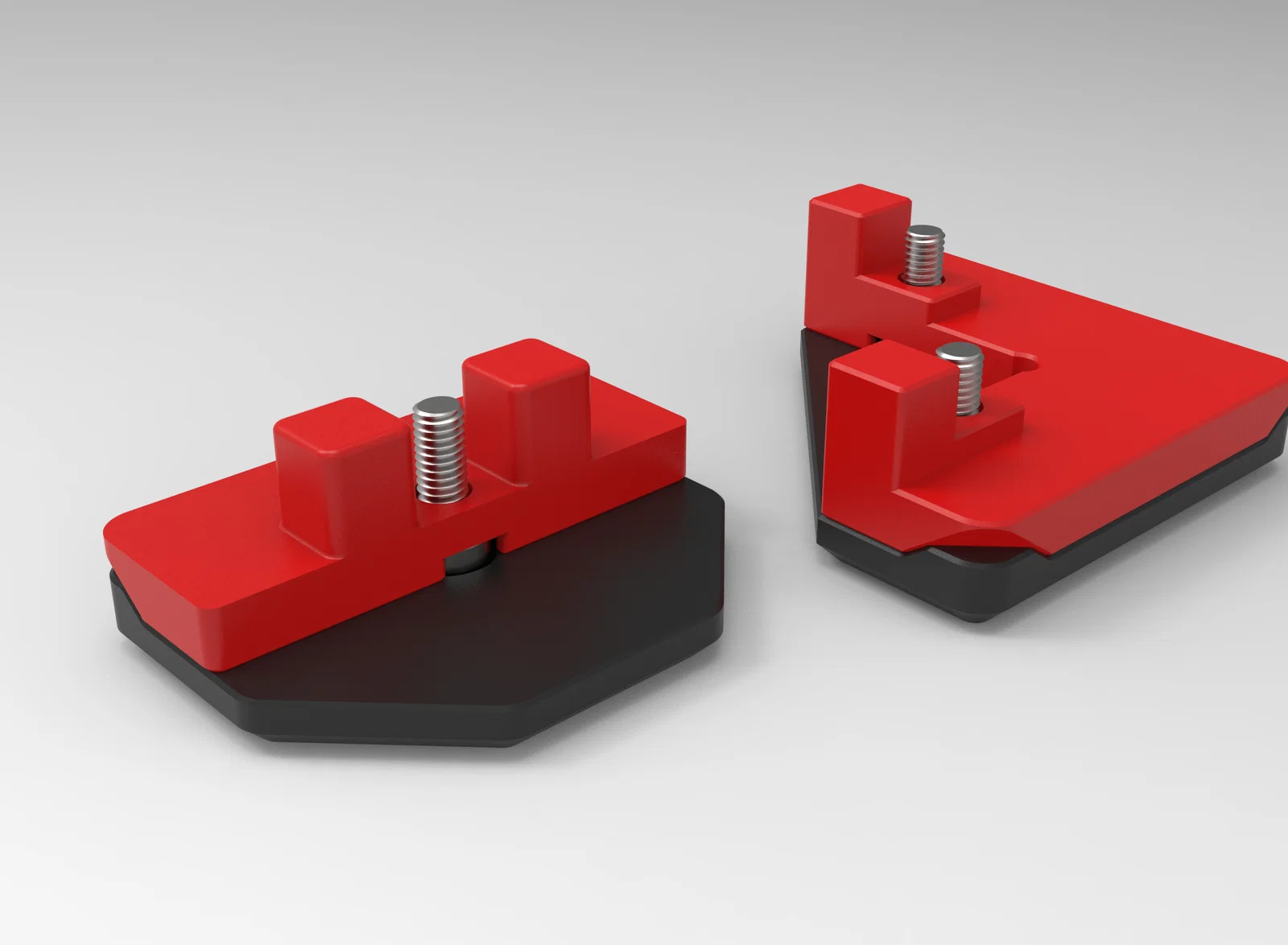

Với mẫu này, mình thêm một trụ (pillar) 6.4mm thò xuống trong rãnh, tỳ trực tiếp lên đáy của slot. Cách này giảm rất nhiều lực phản lực giữa rail và mặt dưới nằm ngang của clip, chuyển phần lực đó xuống đáy. Nhờ vậy, lực action/reaction khi siết screw không tạo thành một “couple” gây xoay/đảo clip.

Điểm trừ của thiết kế này là lắp ráp sẽ hơi khó hơn một chút. Bạn phải đưa hammerhead nut vào rãnh trước, rồi dùng tua vít nhỏ xoay nó 90 độ, sau đó mới đặt clip lên đúng vị trí được.

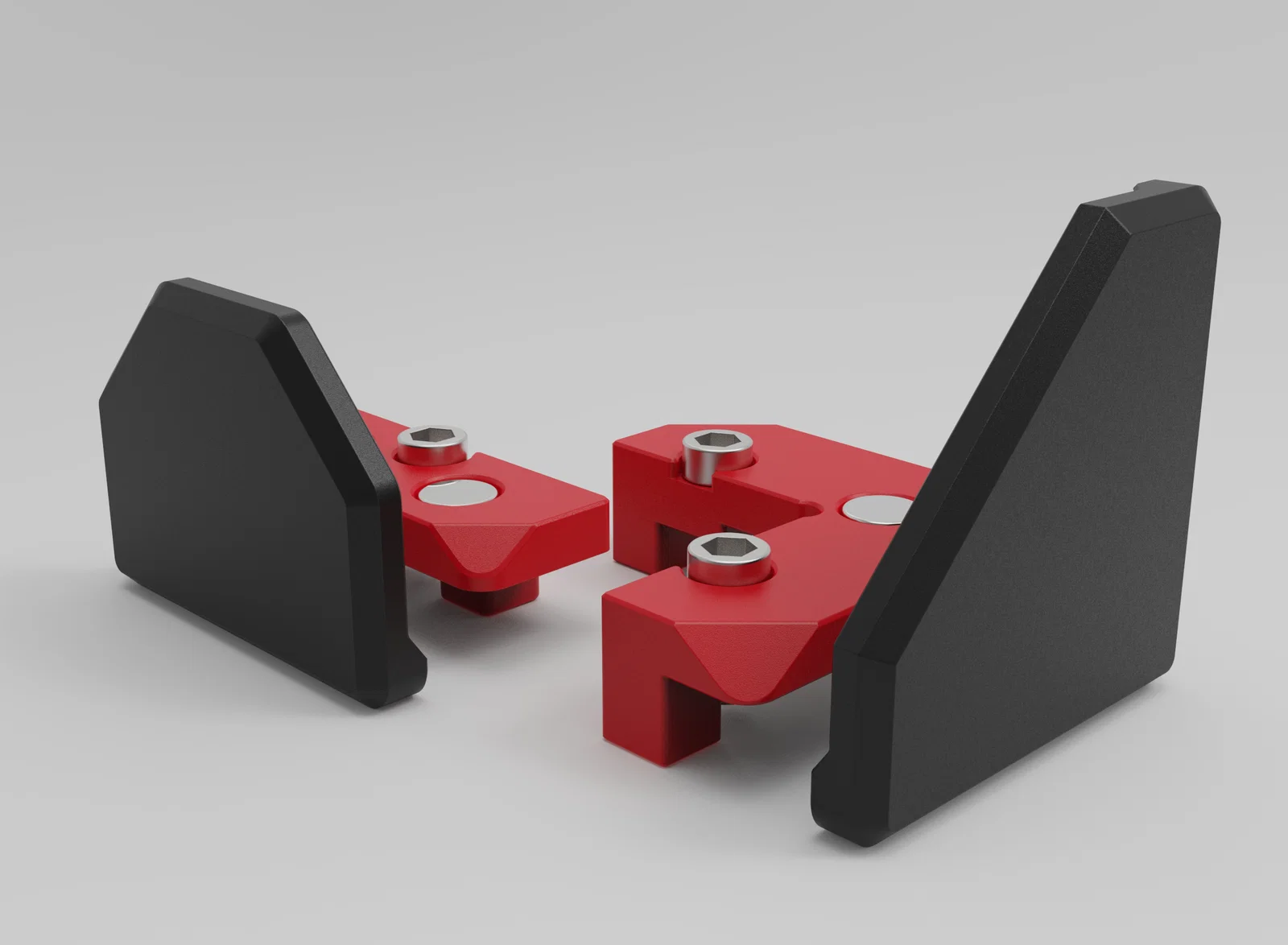

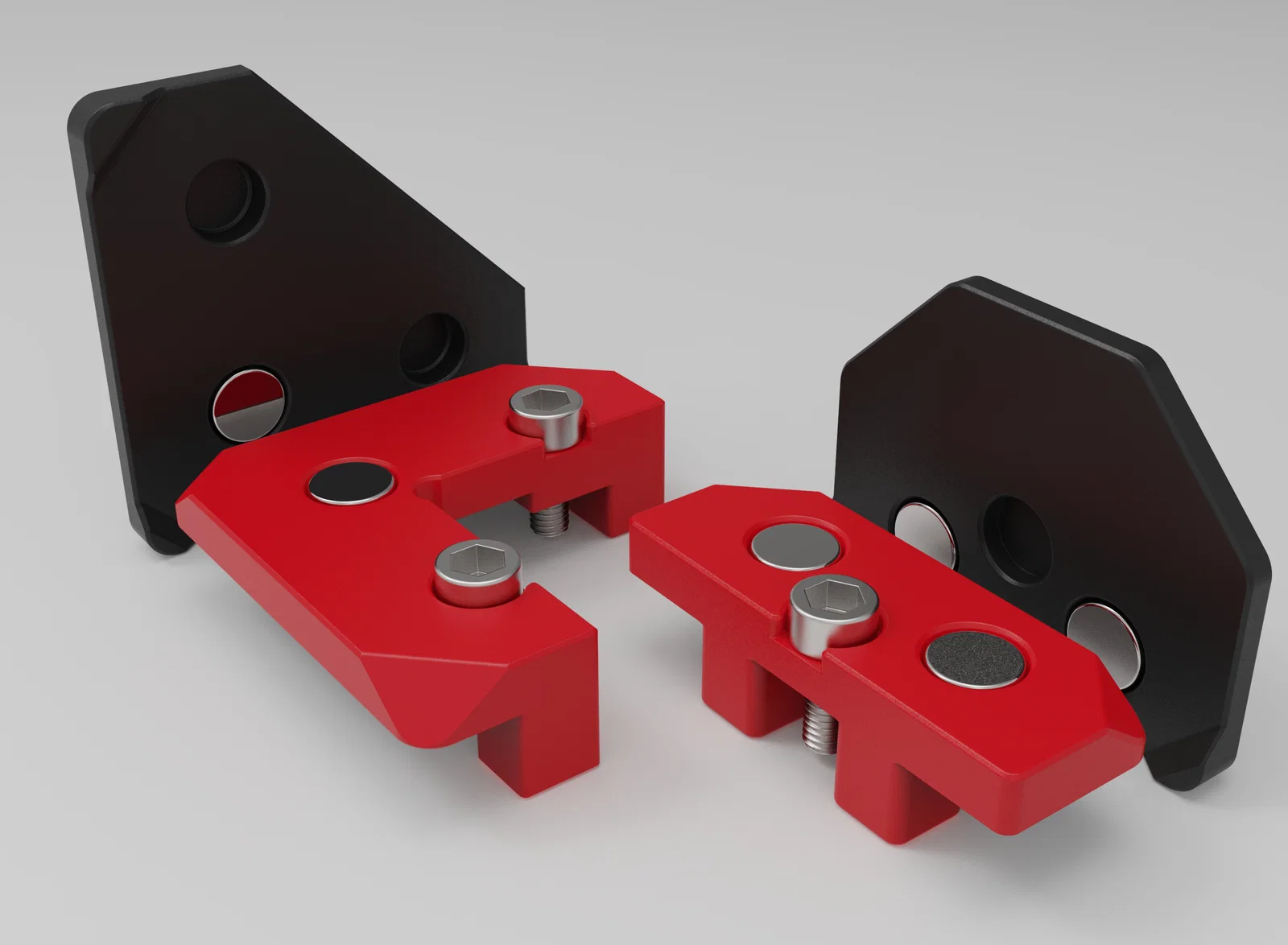

Tất cả các clip đều dùng chung screw M3x8mm socket head cap screw cho cả bản 4mm và 6mm, nhưng phần cap thì khác kích thước. Corner clip chỉ cần 1 magnet cho mỗi clip và cap. Midspan clip cần 2 magnet cho mỗi clip và cap. Mình tăng gấp đôi magnet cho midspan clip vì đôi khi tấm panel có thể bị phồng/ocon ra ở đoạn giữa.

Với Voron 2.4 hoặc Trident, giả sử bạn chỉ làm hai bên hông và phía trên, bạn sẽ cần:

12 cái, corner clips

12 cái, midspan clips

4 cái, 4mm corner caps

4 cái, 4mm midspan caps

8 cái, 6mm corner caps

8 cái, 6mm midspan caps

36 cái, nam châm neodymium đường kính 6mm x dày 3mm

36 cái, M3x8mm socket head cap screws

Đừng siết screw quá chặt. Siết vừa khít (snug) thôi, rồi thêm vài inch-lbs torque nữa.

Các trụ (pillar) được canh kích thước riêng theo độ sâu T-slot của 2020 rails đi kèm bộ Voron2.4 mình mua từ Voronkits.com, và theo bộ magnet mình mua trên Ebay (hơi to hơn chuẩn một chút).
