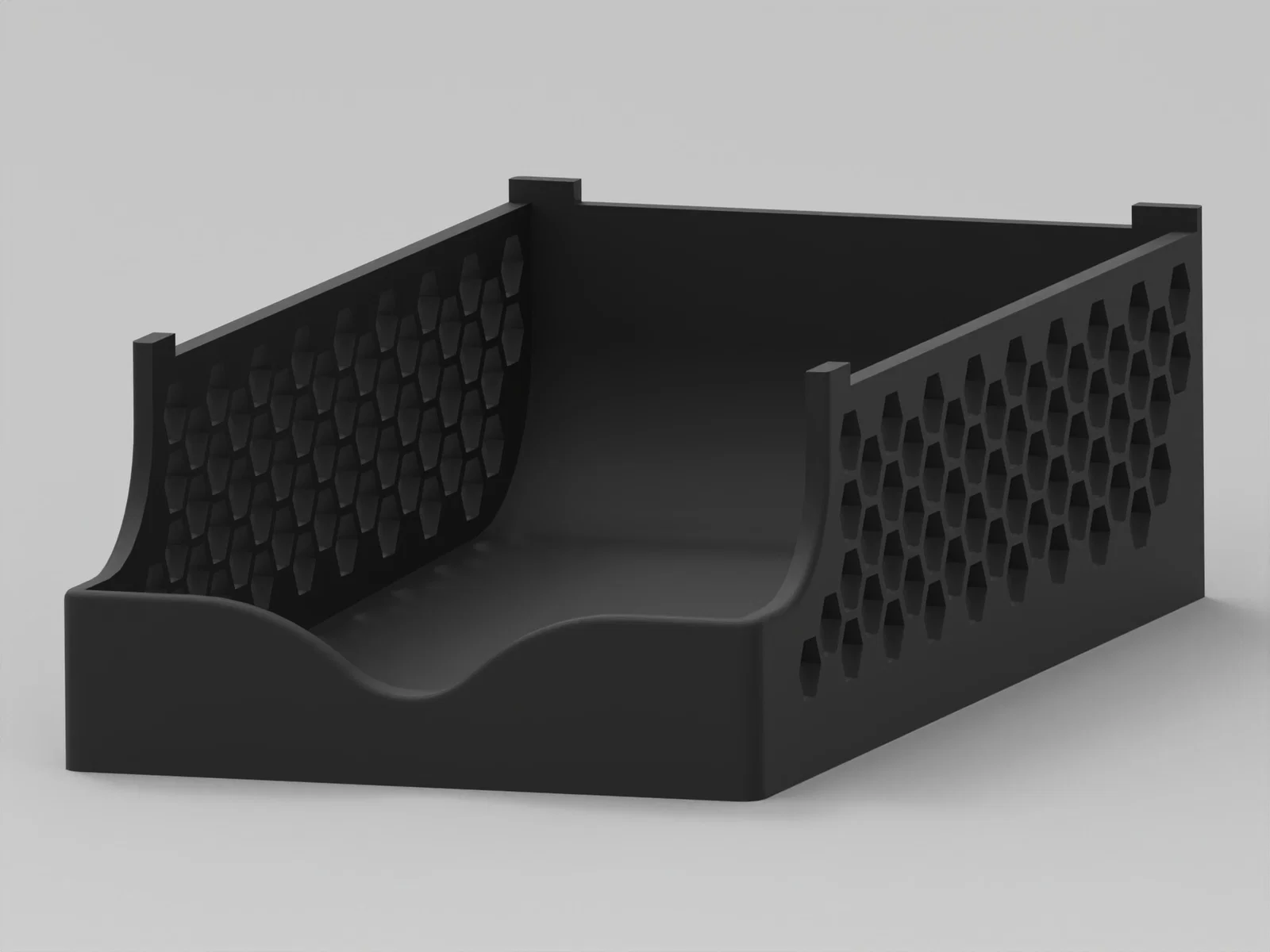

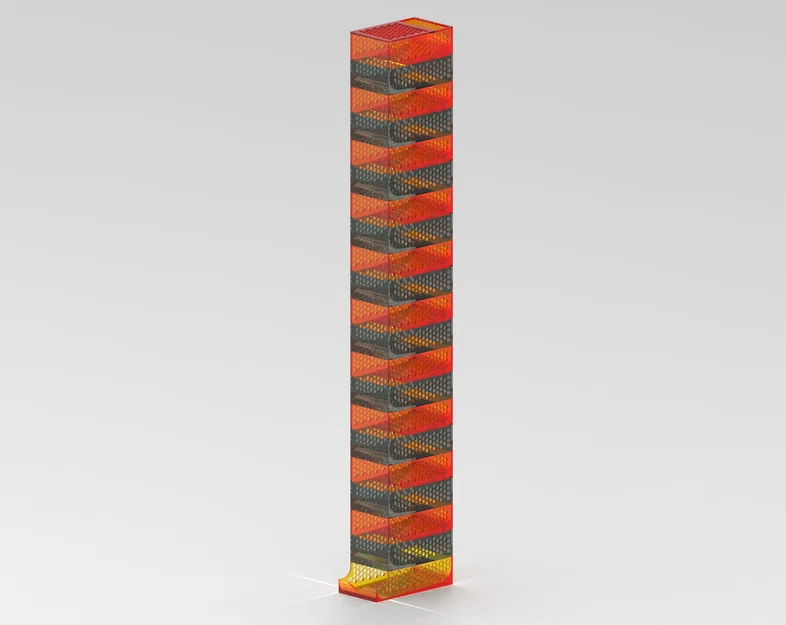

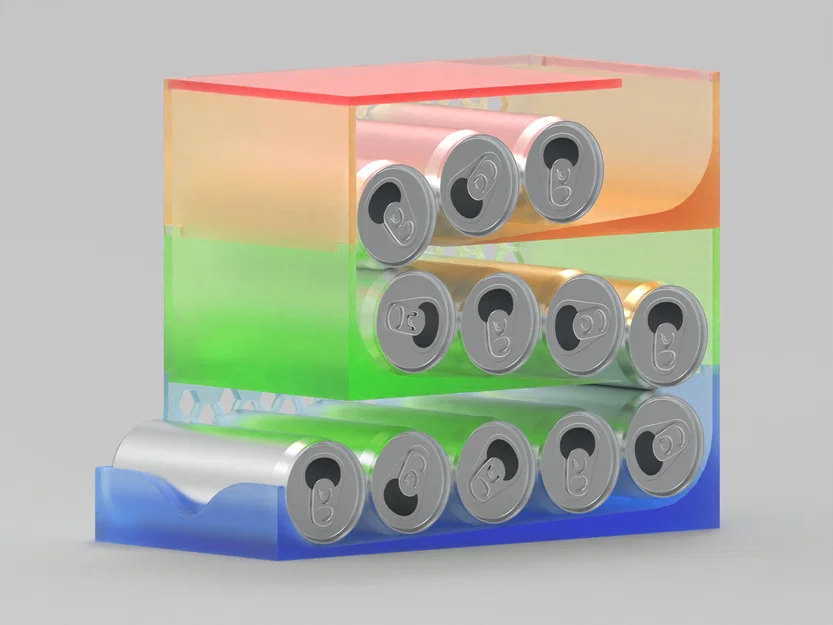

Bộ nhả lon xếp chồng Stackable Can Dispenser V2

Important note:

Mình CHƯA in/test thiết kế này!

Dù nhìn trên CAD thì có vẻ ổn, mình không thể đảm bảo mọi chi tiết đều khớp hoặc thiết kế này chắc chắn hoạt động. In là bạn tự chịu rủi ro. Nếu bạn “can đảm” test giúp và cho mình biết mọi thứ có vừa khít không thì mình rất cảm kích.

Khi có phản hồi hoặc mình tự in thử, mình sẽ cập nhật phần mô tả này.

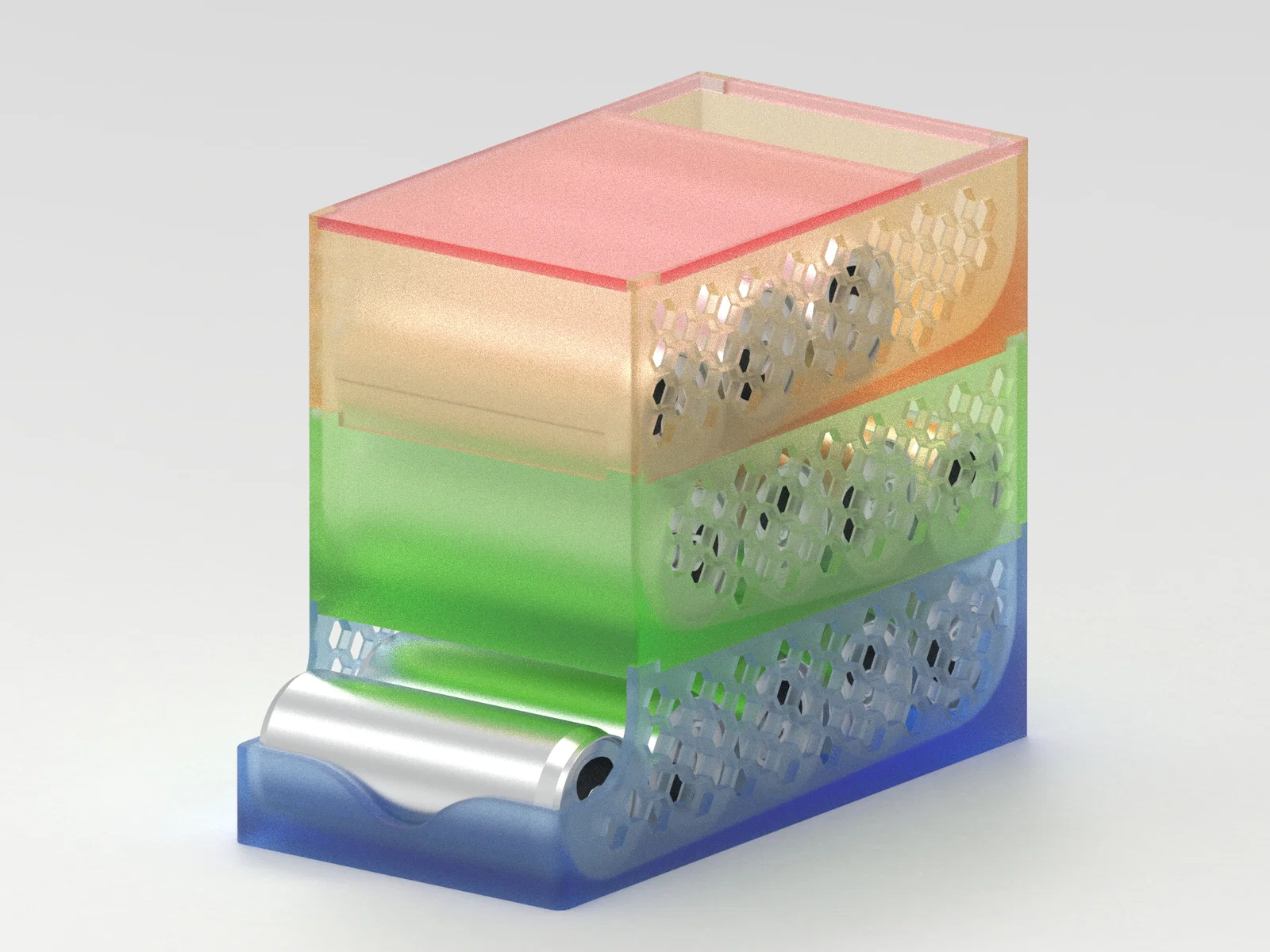

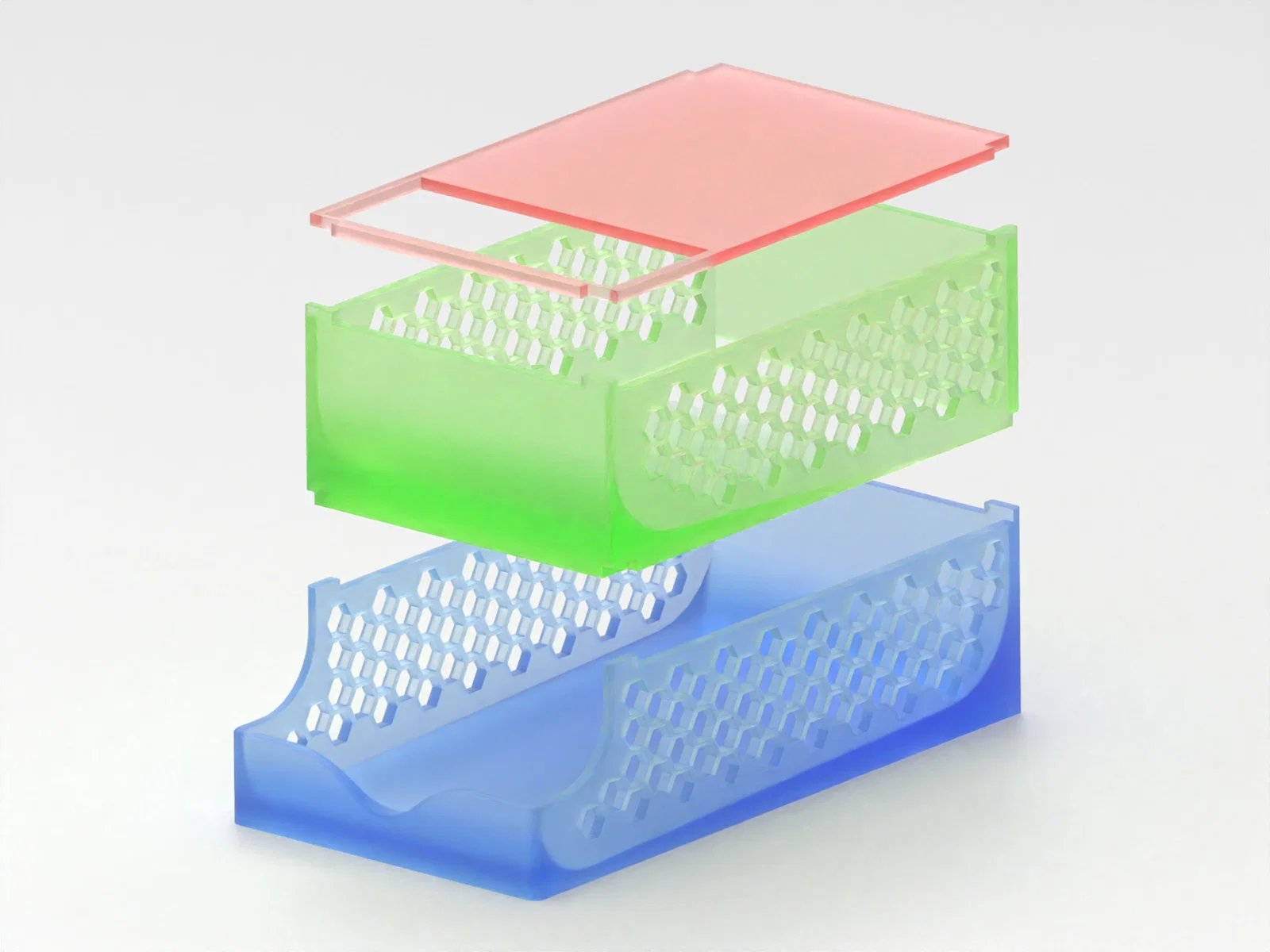

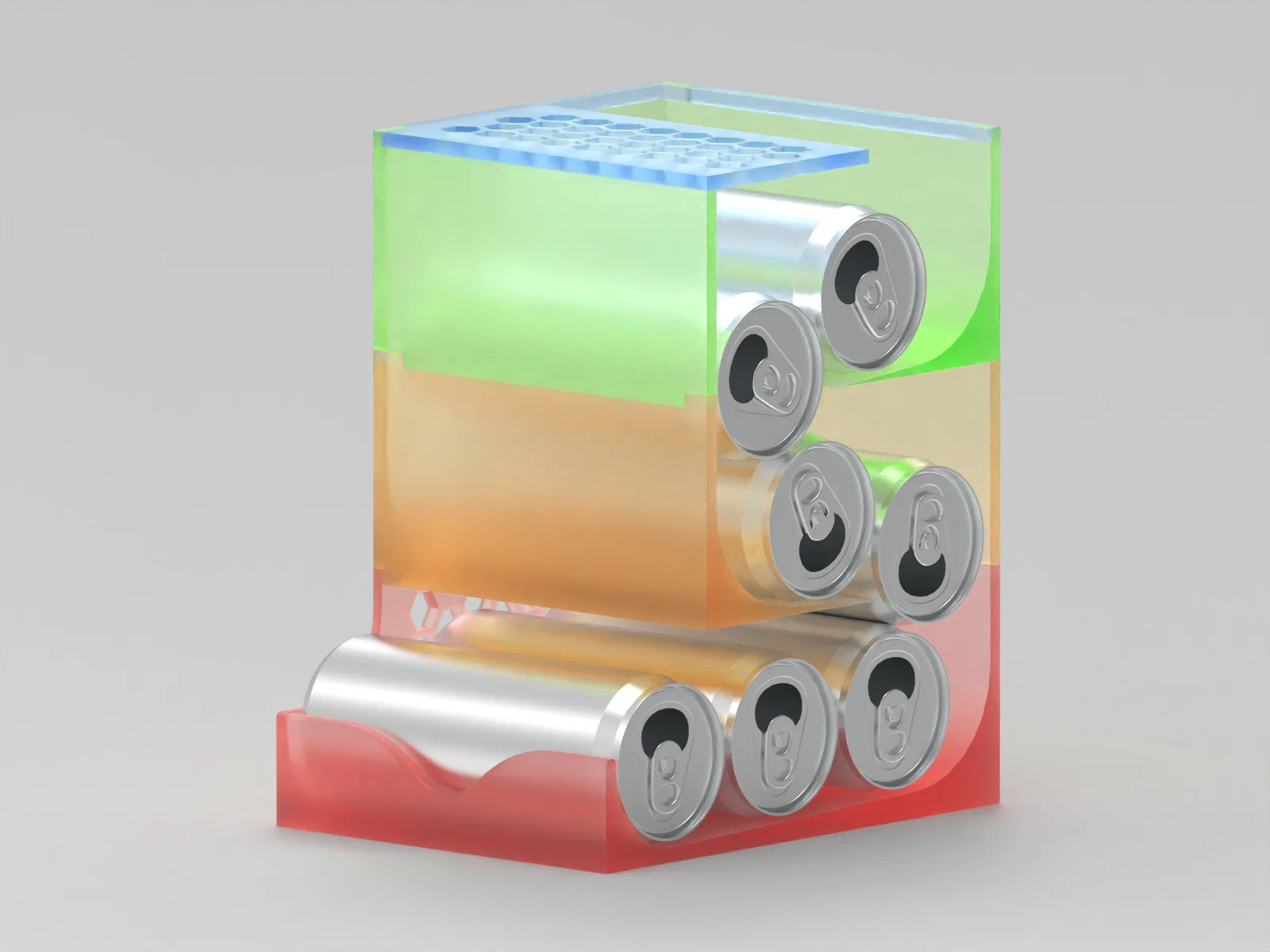

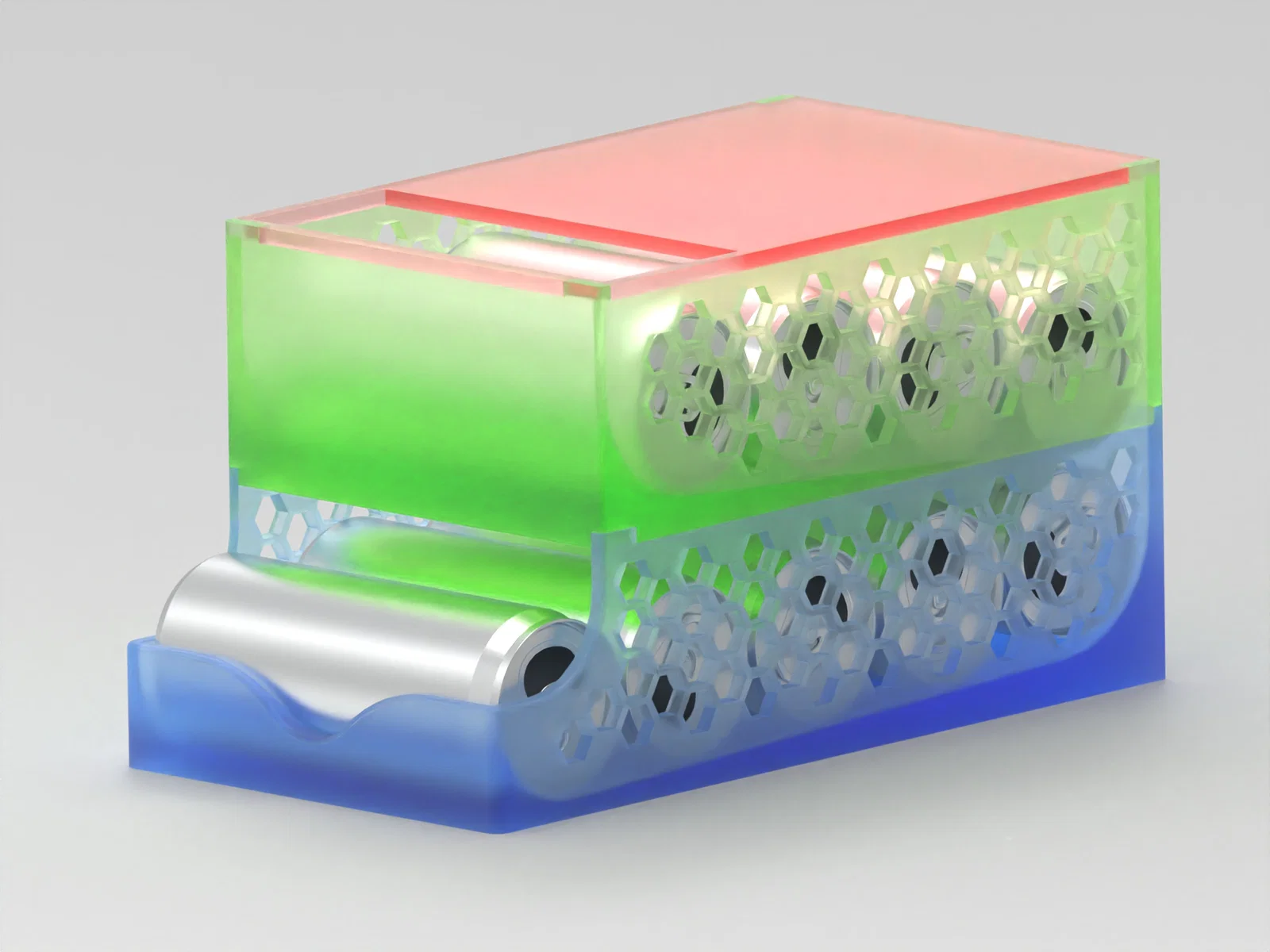

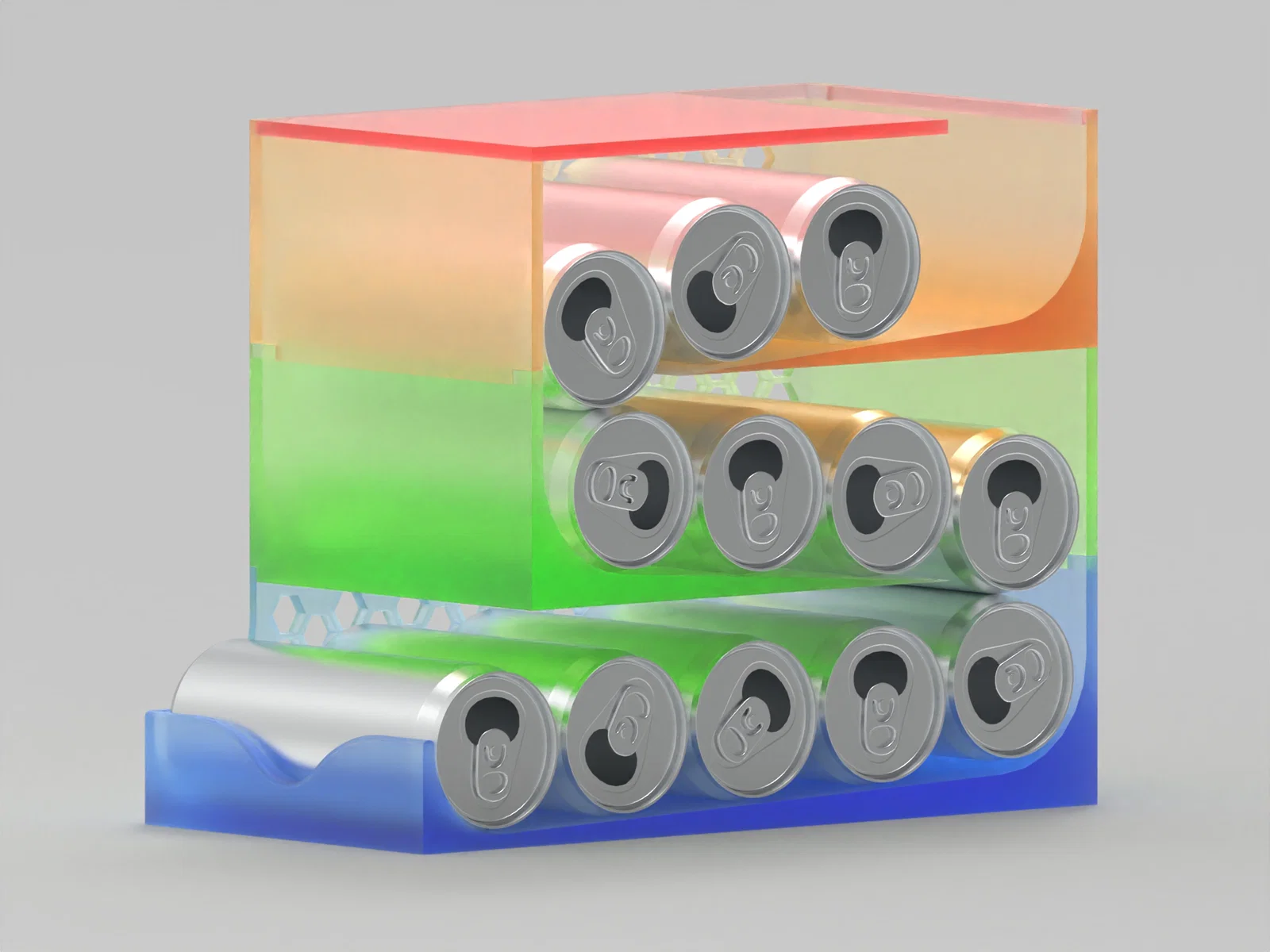

Stackable can dispenser V2

Vài năm trước mình có thiết kế một bộ nhả lon có thể xếp chồng:

Bản mới V2 này có thêm một số tính năng:

• Thiết kế chắc chắn hơn
• 2 kích thước bàn in khác nhau
  • 200mm
  • 250mm (chỉ phù hợp với một vài cỡ lon)
  • 300mm

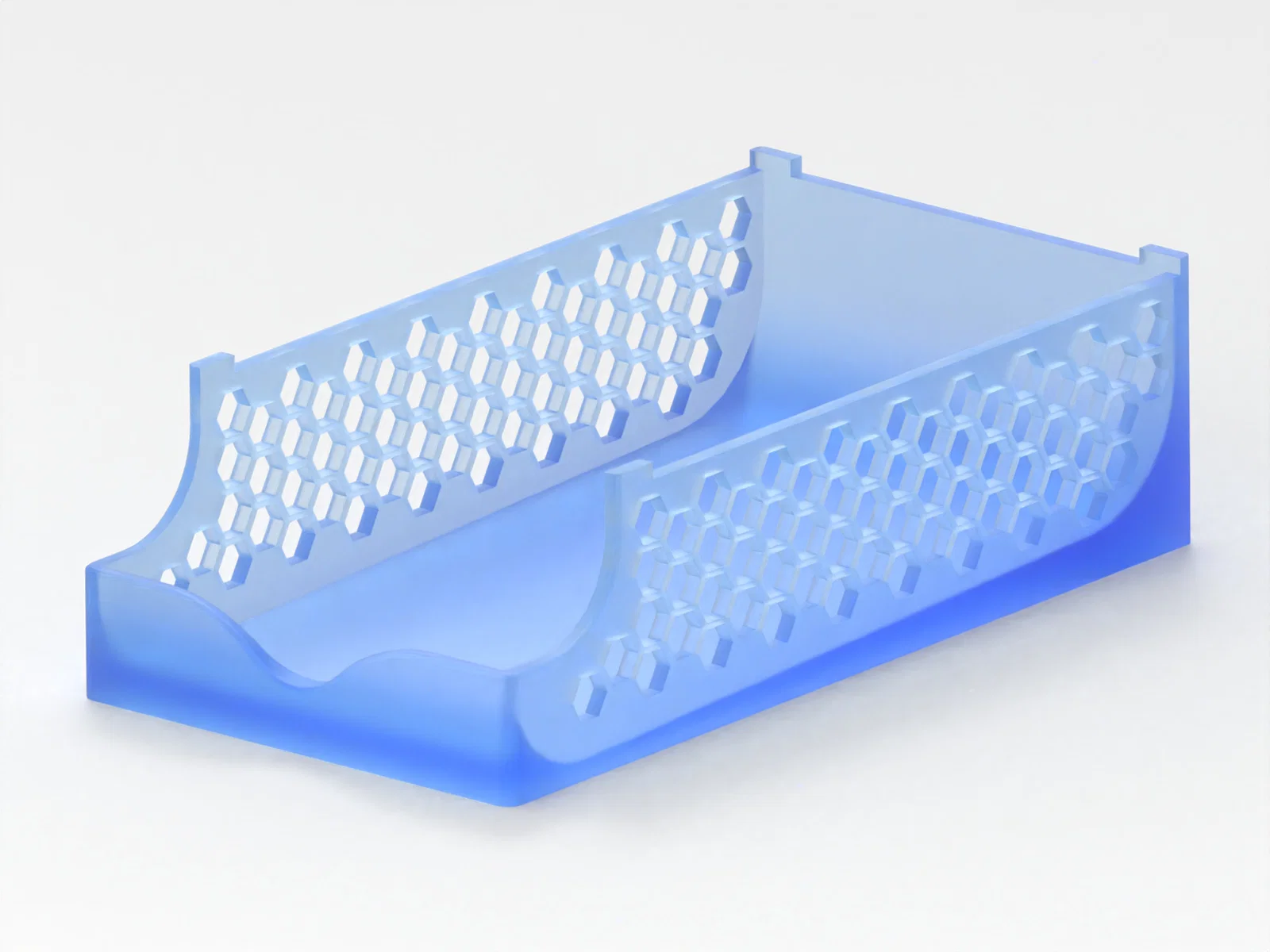

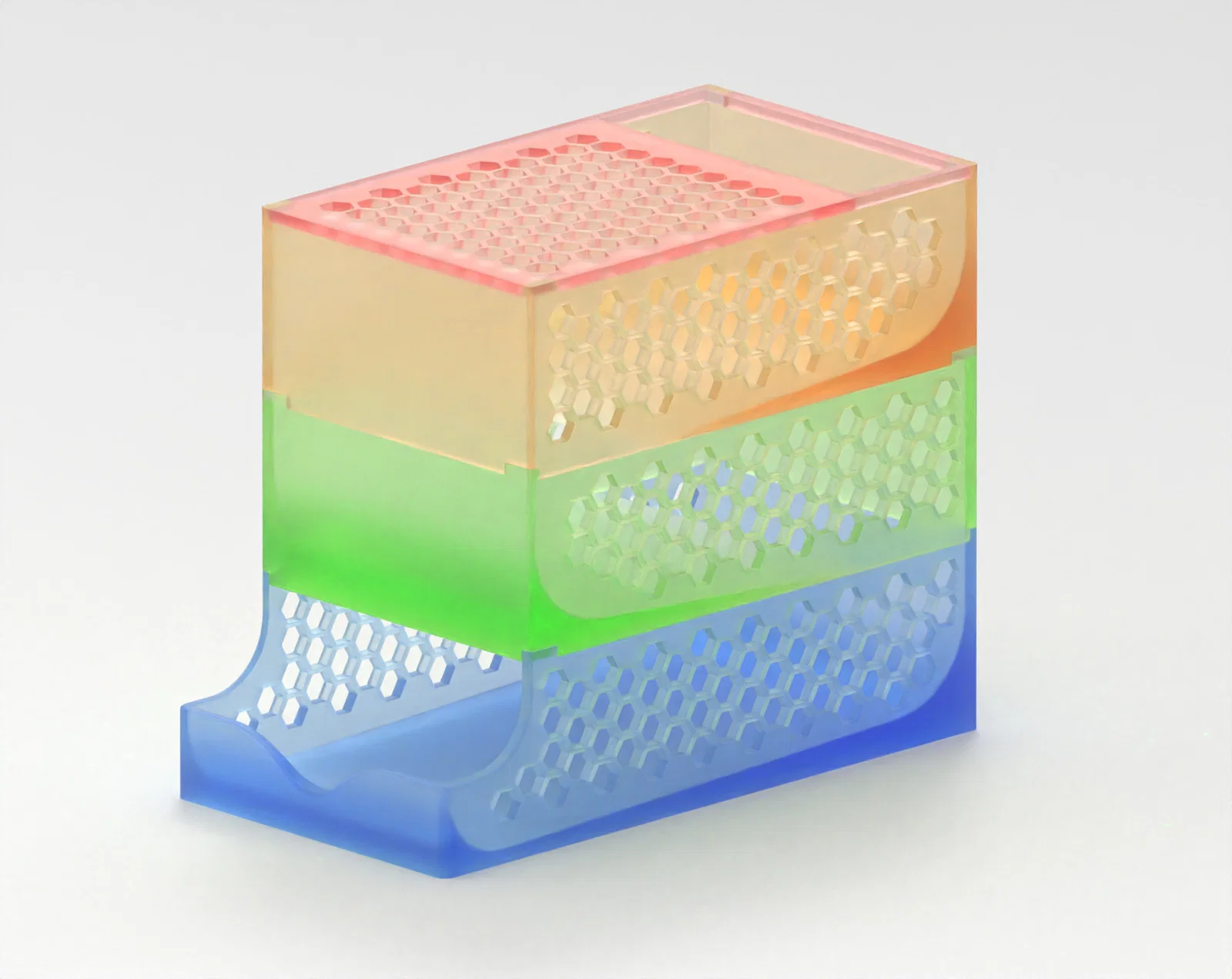

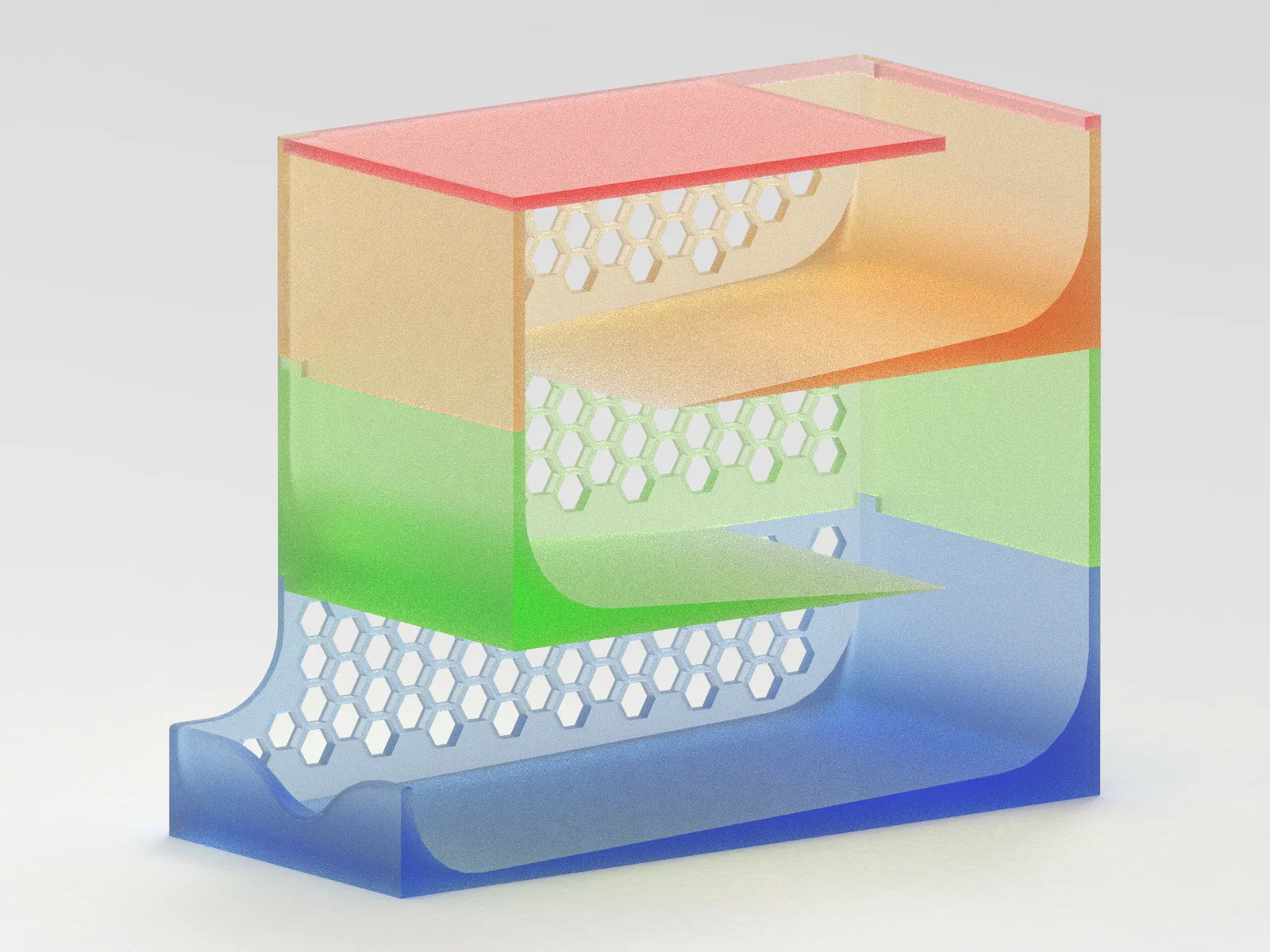

• Họa tiết hexagon
  • Vì ai mà không mê hexagon!
  • Ai không thích → cũng có bản không có họa tiết
• Mình đã làm việc với các biến (variables) khi dựng CAD
  • Nhờ vậy mình có thể dễ dàng chỉnh thiết kế theo nhiều cỡ lon và kích thước bàn in khác nhau.

Mình đã upload nhiều phiên bản dispenser:

• Ø58x146mm (330ml)
• Ø67x124mm (355ml)
• Ø66x115mm (330ml)
• Ø58x158mm
• Ø70x102mm
• Ø70x170mm (500ml)
• Ø53x135mm (200ml)
• Ø66x129

Nếu bạn cần thêm kích thước lon khác thì cứ nhắn mình.

Changelog:

• 2023-04-09 | Upload phiên bản Ø66x115mm
• 2023-04-26 | Upload phiên bản Ø58x158mm (theo yêu cầu)
• 2023-04-26 | Upload phiên bản Ø70x102mm (theo yêu cầu)

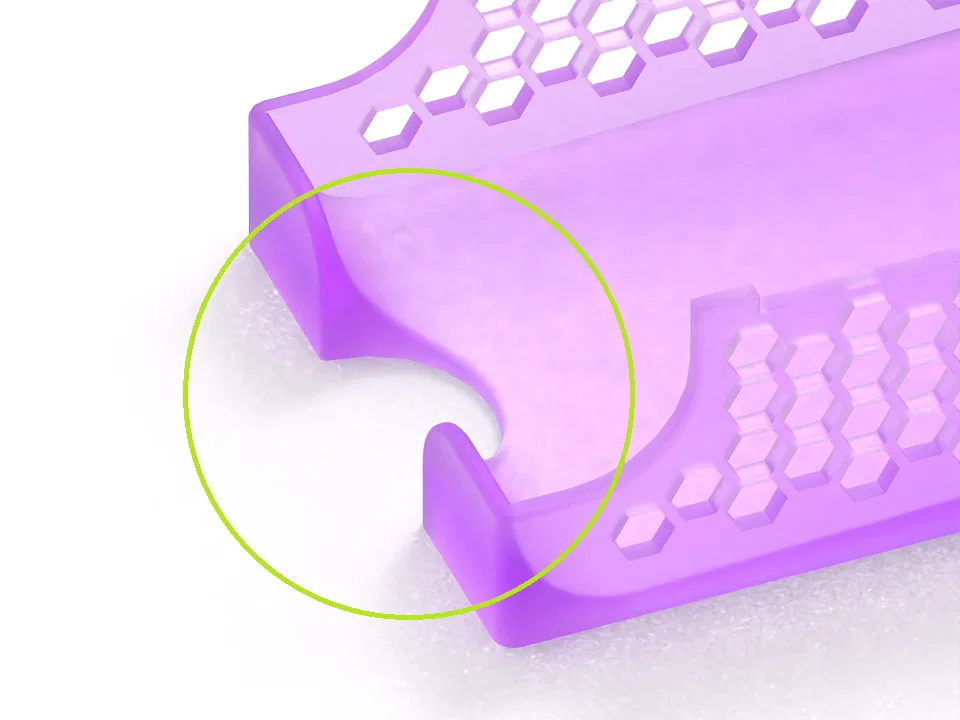

• 2023-05-21 | Cải thiện phần đế và thêm khoét rãnh giúp lấy lon ra dễ hơn (đặt tên V2.1)
• 2023-12-30 | Upload phiên bản Ø70x170mm (500ml)
• 2023-12-31 | Upload phiên bản Ø53x135mm (250ml) cho bàn in 200, 250 và 300
• 2024-01-01 | Upload phiên bản Ø58x146mm (330ml) cho bàn in 250
• 2024-01-02 | Upload phiên bản Ø66x115mm (330ml) cho bàn in 250
• 2024-01-06 | Upload phiên bản Ø66x129mm cho bàn in 200, 250 và 300
• 2024-05-31 | Upload phiên bản Ø75x105mm cho bàn in 300 (theo yêu cầu)
• 2024-09-30 | Sửa lỗi “Stack_BS250_58x146_HEX”. Có một hexagon cắt vào rãnh trên dốc. Cảm ơn @DragonSkills99 vì đã báo lỗi

Mẫu lon dùng để render:

https://grabcad.com/library/coke-can-2012
