Dr Eggman (Robotnix) - Classic

Dr Eggman, một nhân vật trong series Sonic the Hedgehog của Sega.

Doctor Ivo “Eggman” Robotnik là phản diện chính của thương hiệu Sonic the Hedgehog của Sega. Eggman là một nhà khoa học điên, luôn tìm cách cướp những viên Chaos Emeralds huyền bí, đánh bại Sonic the Hedgehog và chinh phục thế giới.

Mình chọn dựng phiên bản classic đời đầu của ổng, vì qua nhiều năm tạo hình của ổng đã thay đổi khá nhiều.

Không cần supports. Xem phần ghi chú để cân nhắc khi in, vì mẫu này to hơn những mẫu mình hay làm.

Nếu bạn có sẵn màu filament phù hợp thì khỏi cần sơn.

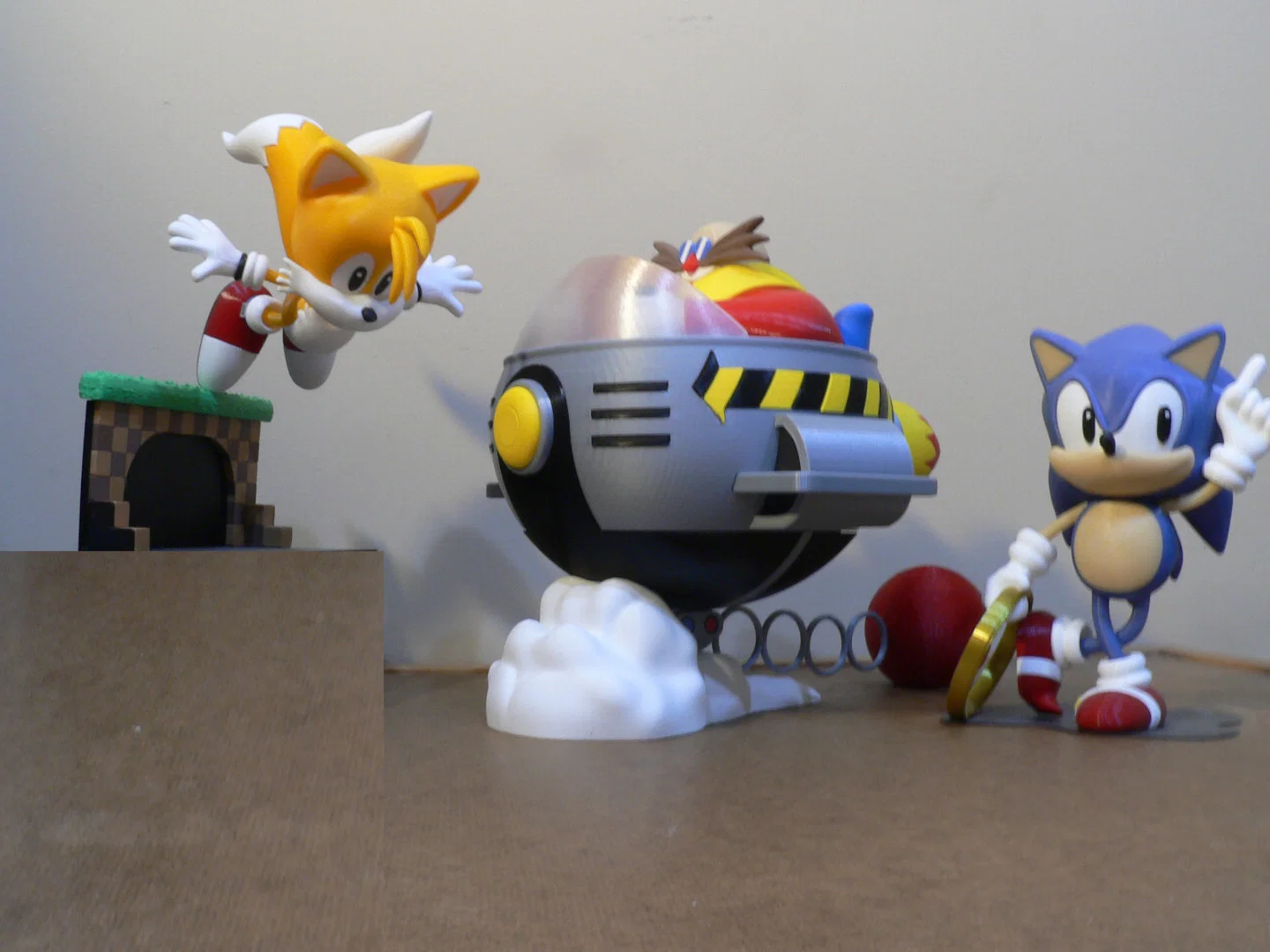

Theo tỷ lệ hiện tại, Dr Eggman khá đồng bộ với các mẫu Sonic và Tails trước đó của mình.

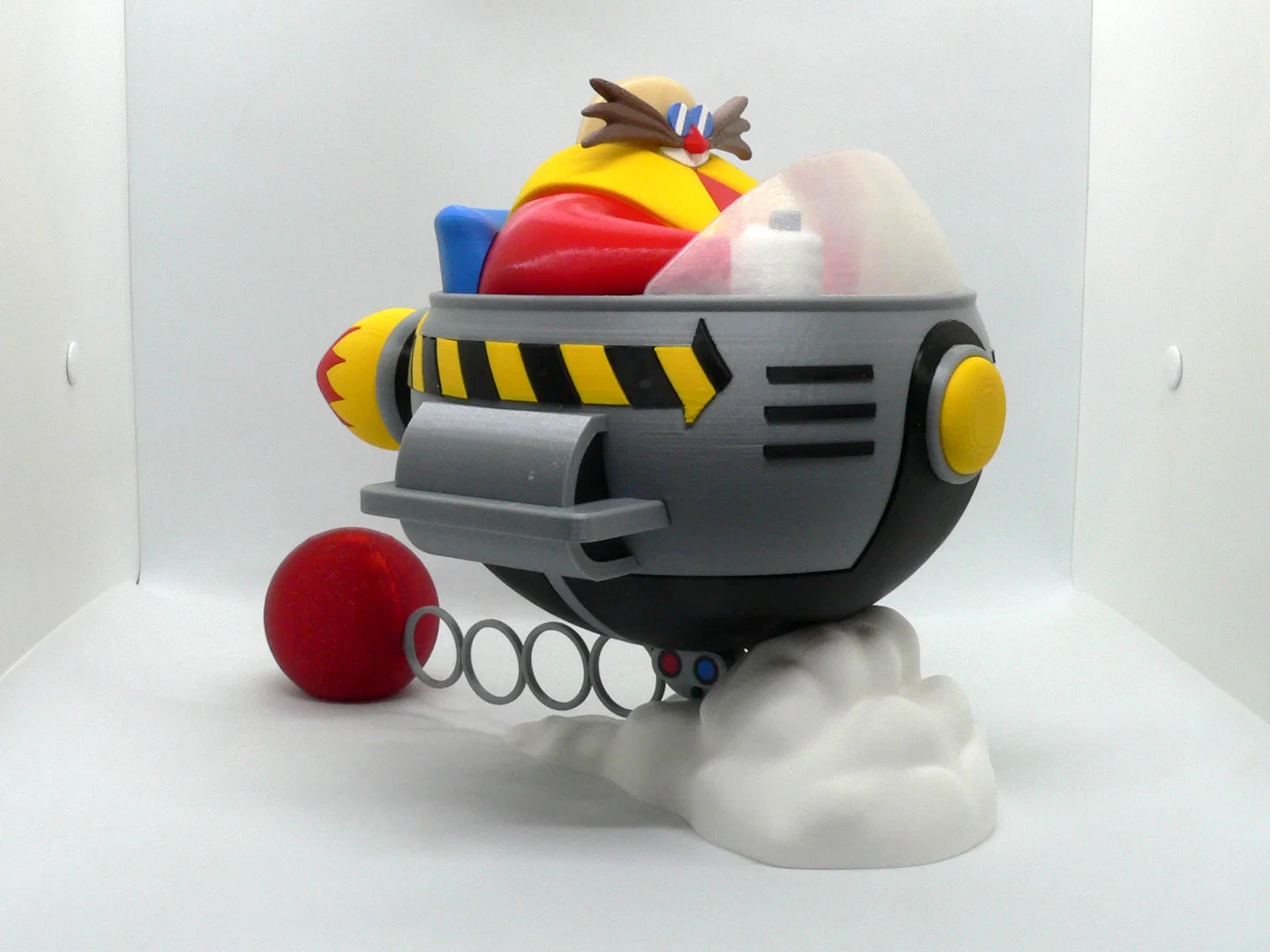

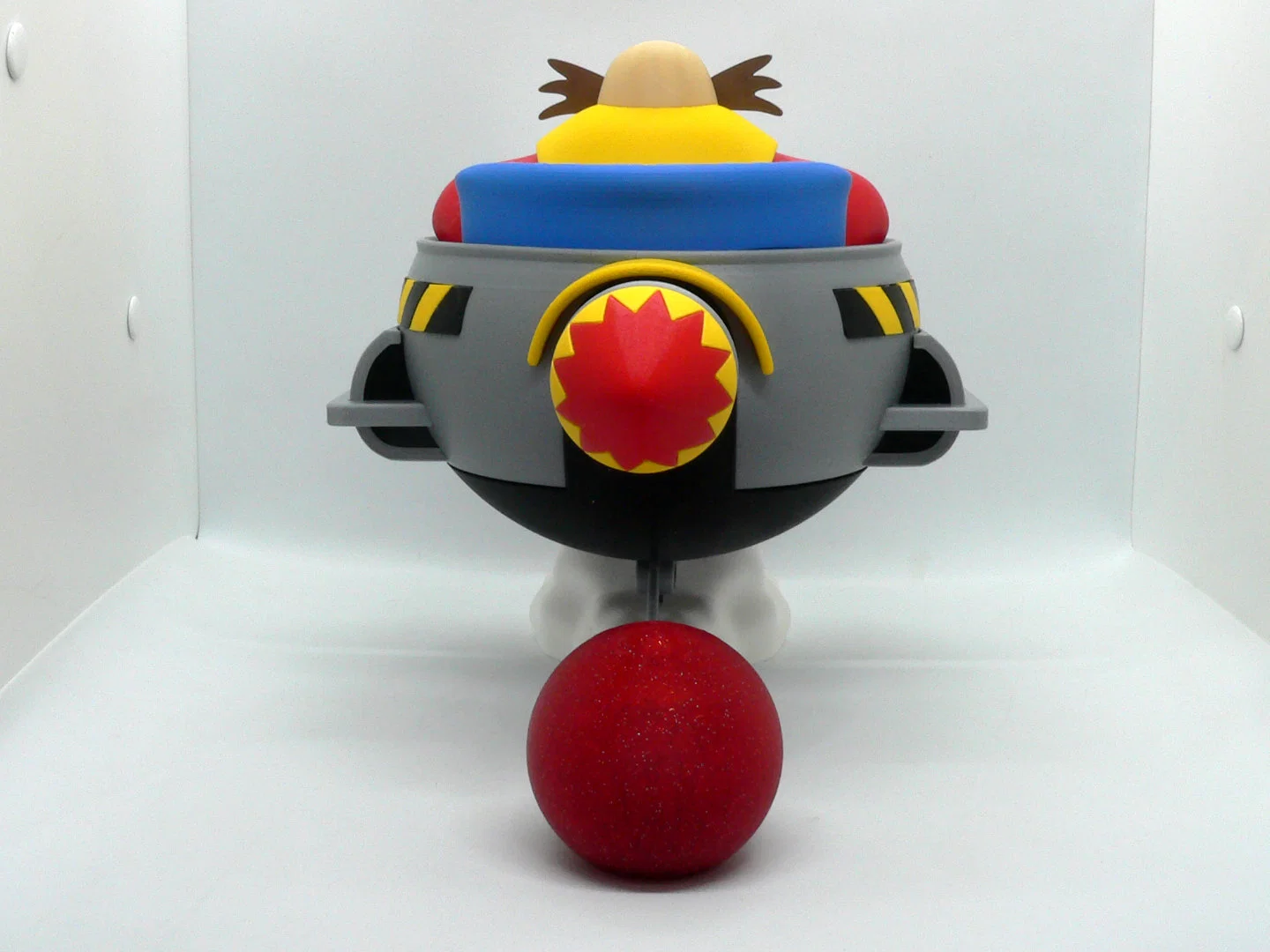

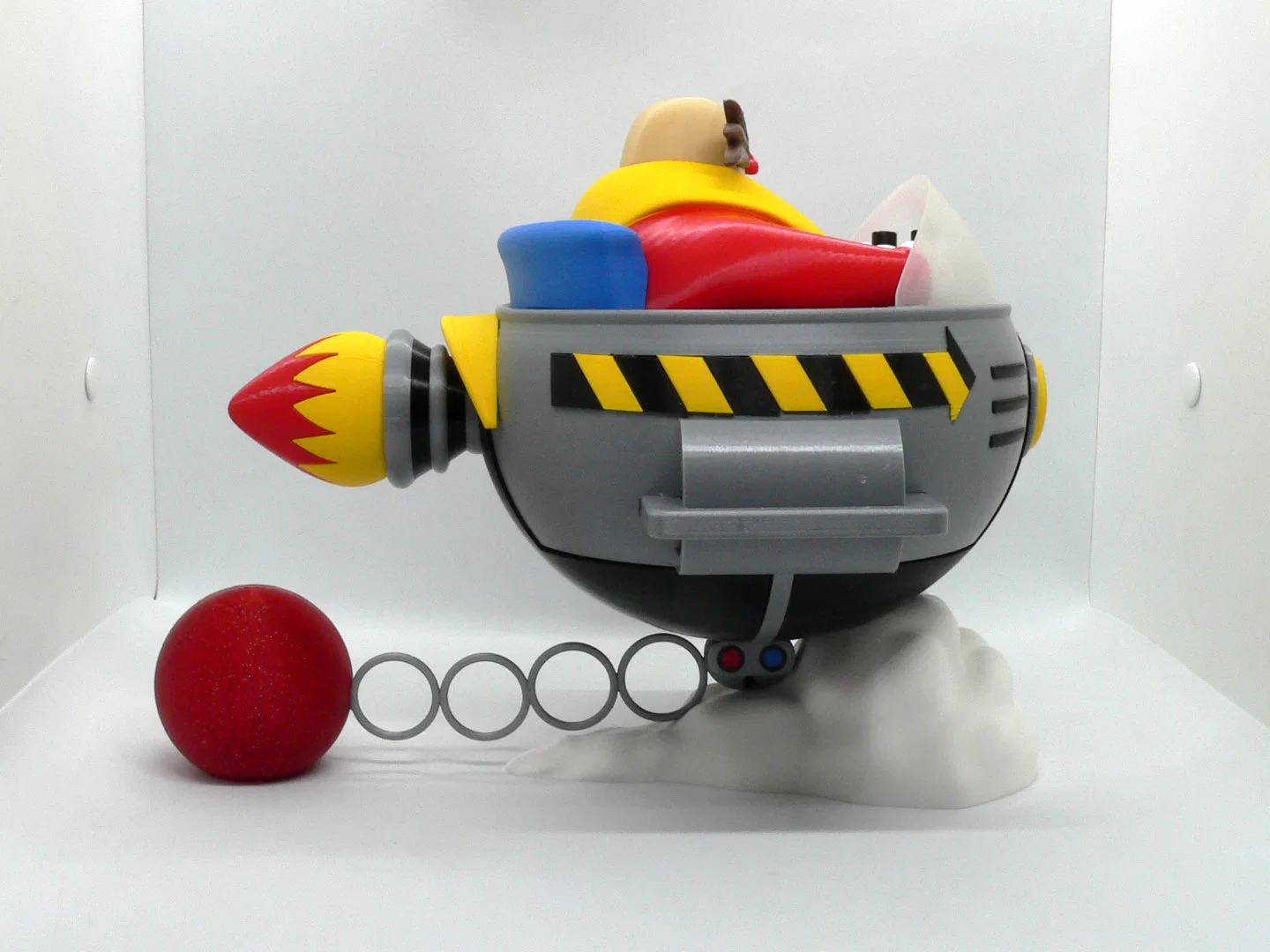

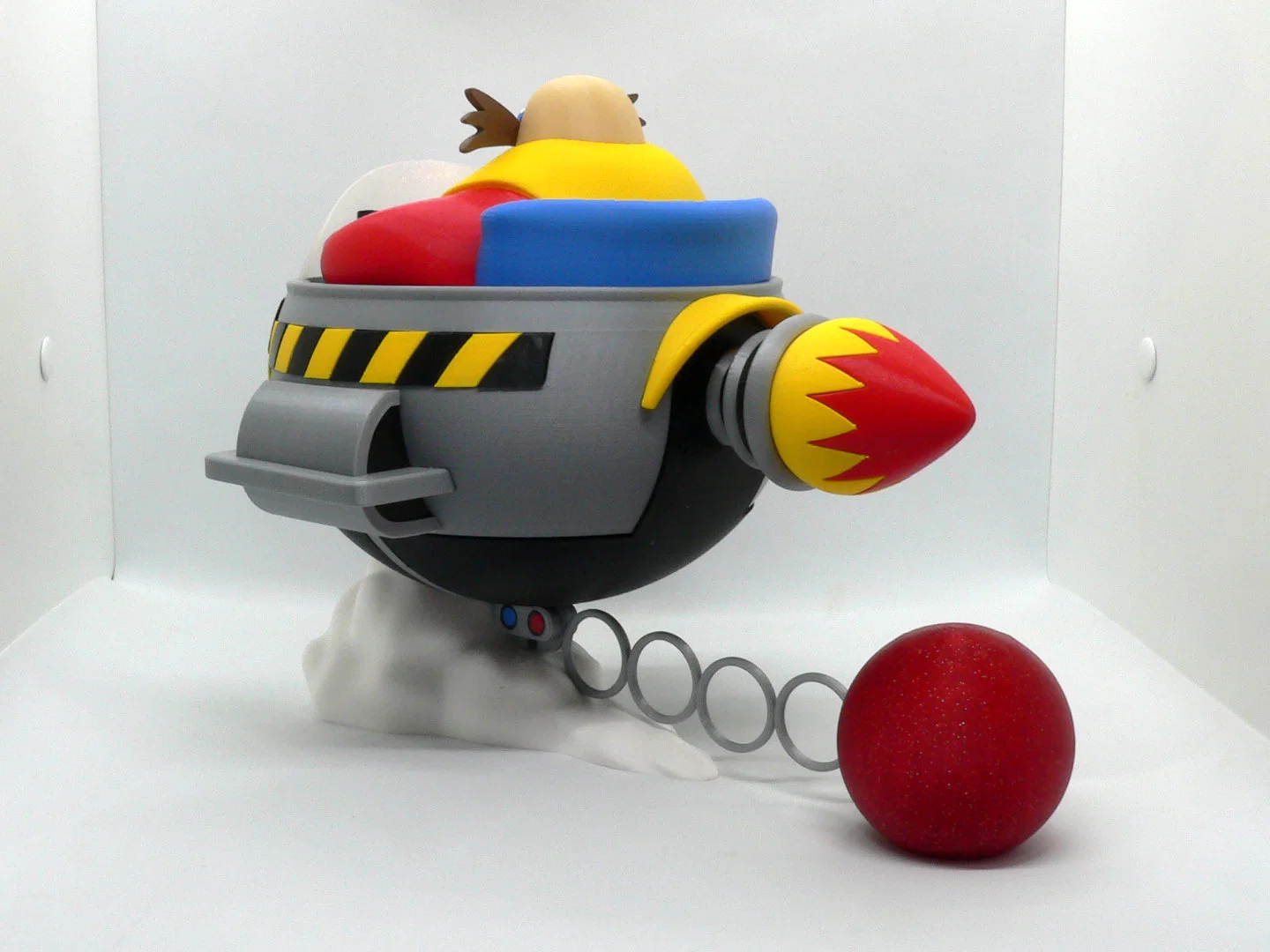

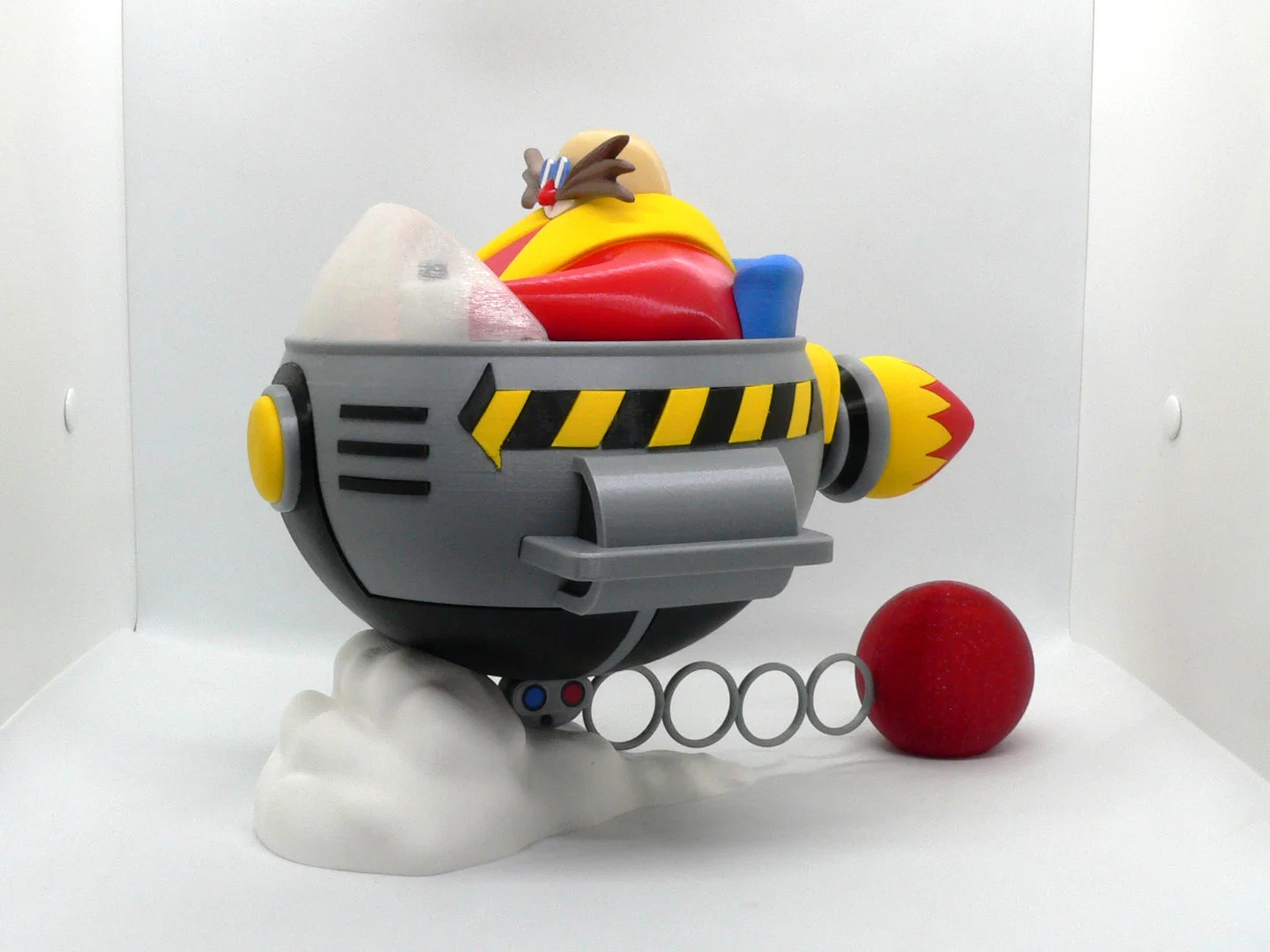

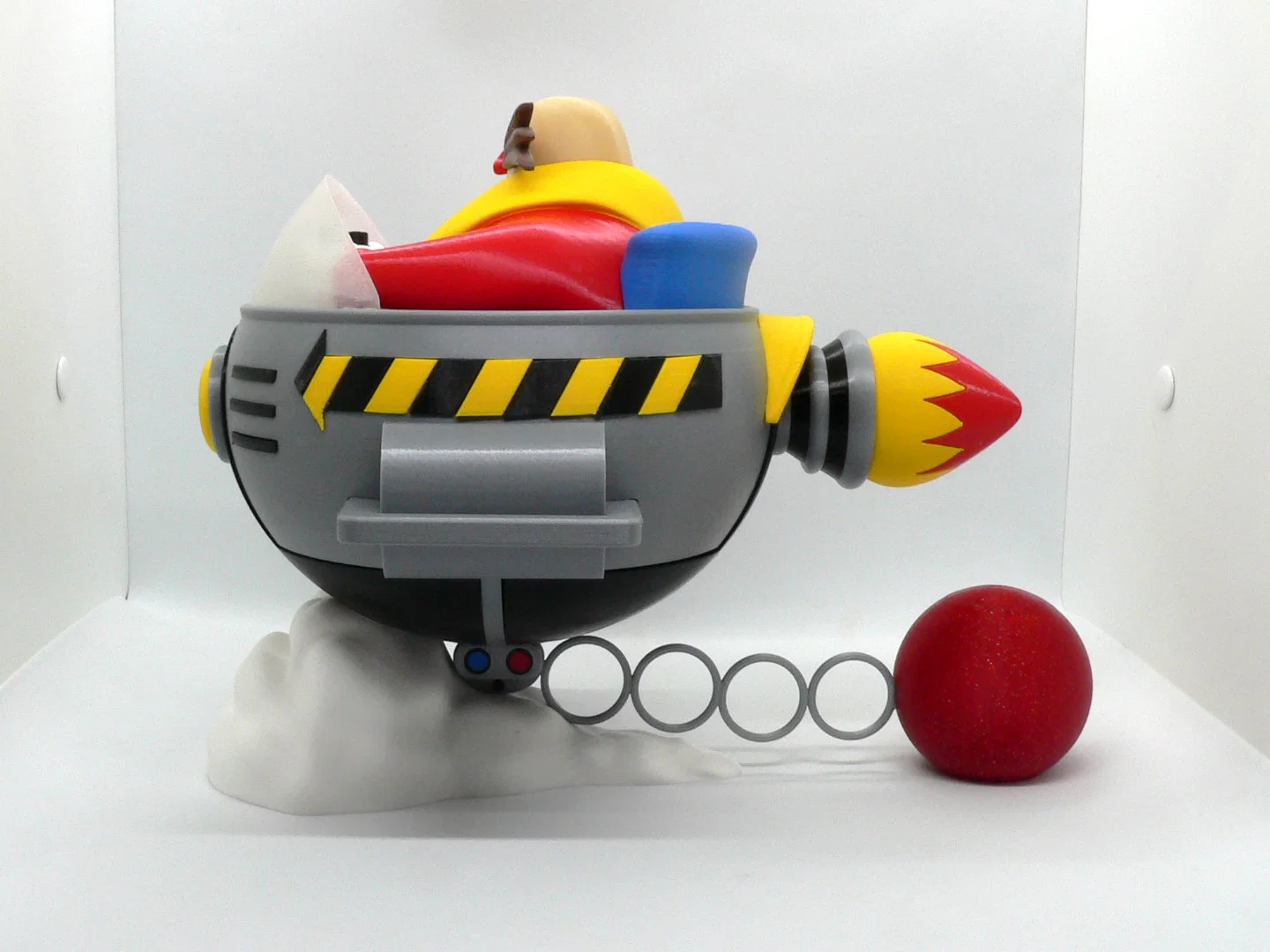

Model sau khi lắp kèm đế có kích thước 270mm dài x 225mm cao x 220mm rộng. Từng bộ phận riêng lẻ đều vừa các bàn in nhỏ, mình lấy Prusa Mini làm mốc tham chiếu.

Chúc bạn in vui vẻ!

...........................................................................................................

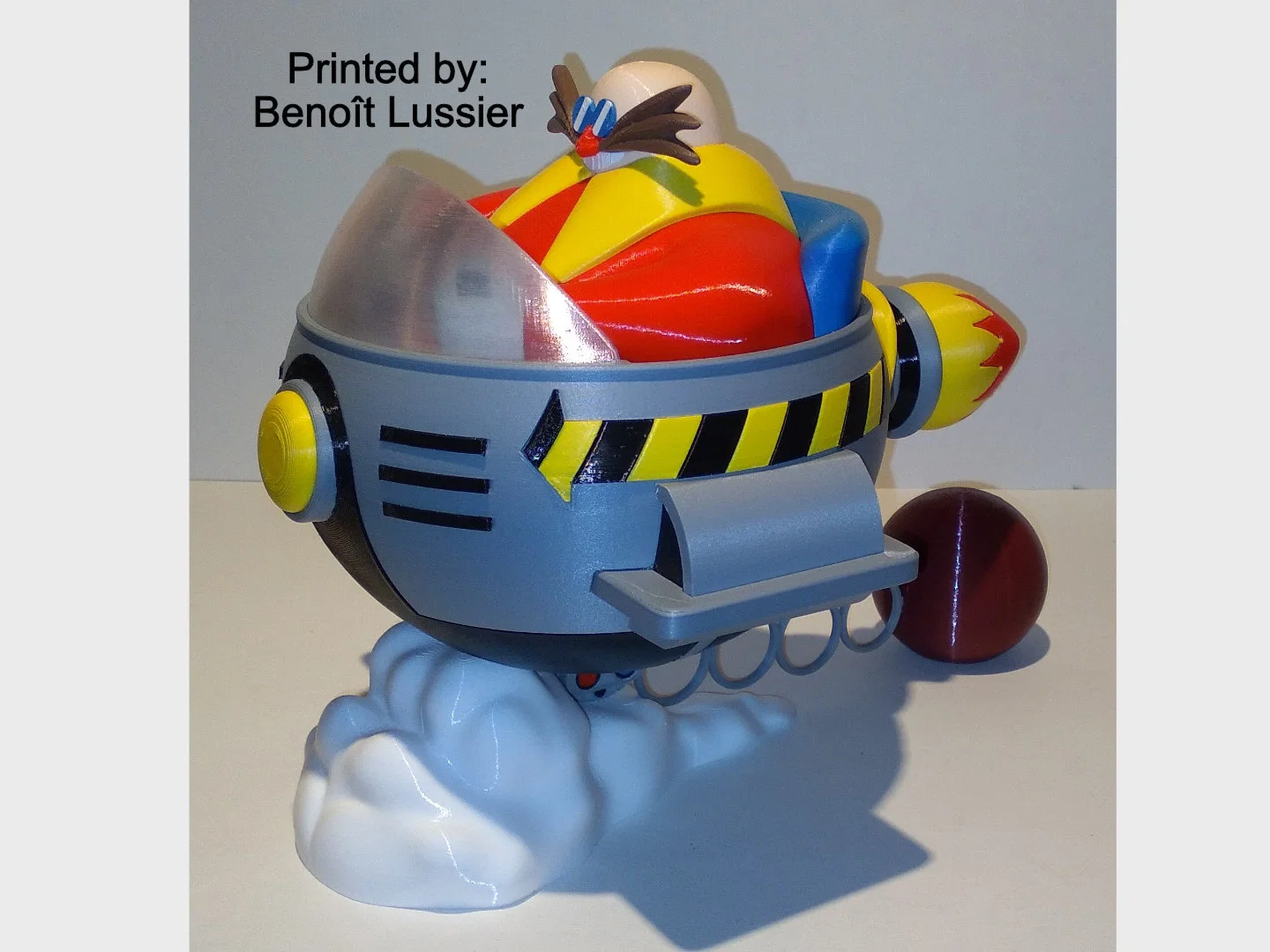

Gửi lời cảm ơn đặc biệt tới maker Benoît Lussier vì đã hỗ trợ QA printing và góp ý chất lượng.

Cảm ơn Jason McMillan (makerworld ID Gatekeeper) vì đã tạo Bambu Print Profile.

...........................................................................................................

Print Instructions:
Supports: Không
Resolution: .2mm (xem bên dưới để biết mẹo in)
Infill: 15%

Notes:**

Vui lòng xem các ghi chú bên dưới để nắm vài hướng dẫn quan trọng khi in và lắp ráp.

...........................................................................................................

Building the model

Colors

Black: (Devil Designs PLA - Black)
ship_body_front_black
ship_body_back_black
body_black
engine_black_1
engine_black_2
ship_wing_barrel_left
ship_wing_barrel_right
steering_top (chứa 2 chi tiết giống nhau)
steering_bottom
small_lights_ring (chứa 2 chi tiết giống nhau)
arrow_black (chứa cả phần trái và phải, nhiều kích thước khác nhau, xem notes)
arrow_extra_black (chứa cả phần trái và phải, xem notes)
bomb_connector_bolt
ship_stripes_top (chứa 2 chi tiết giống nhau)
ship_stripes (chứa 4 chi tiết giống nhau
..

Yellow: (Devil Designs PLA - Bright Yellow)
collar
flame_yellow
arrow_yellow (**chứa cả phần trái và phải, nhiều kích thước khác nhau, xem notes)
ship_light
engine_hood
small_lights (chỉ cần 1 trong 2 chi tiết giống nhau trong file)
..

Red Sparkle: (Devil Designs PLA - Galaxy Red)
bomb
..

Blue: (BambuLabs PLA - Blue)
seat
glasses_blue
small_lights (chỉ cần 1 trong 2 chi tiết giống nhau trong file)
..

Red: (Hatchbox PLA - True Red)
body_red
flame_red
nose
small_lights (chỉ cần 1 trong 2 chi tiết giống nhau trong file)
..

White: (Devil Designs PLA - White)
cloud
hand_right
hand_left
mouth
glasses_white (chứa 2 chi tiết giống nhau)
..

Aluminum/Silver: (Devil Designs PLA - Aluminum)
ship_body_silver
engine_silver_1
engine_silver_2
engine_silver_3
ship_light_rim
ship_strap
bomb_connector
small_lights_holder (chứa 2 chi tiết giống nhau)
ship_body_floor
ship_wing_right
ship_wing_left
ship_wing_bottom_right
ship_wing_bottom_left
ship_wing_top_right
ship_wing_top_left

..

Brown: (PolyTerra PLA - Army Brown)
moustashe_right
moustashe_left
..

Skin: (Paramount3d PLA - Universal Beige)
head
..

Transparent: (unknown PLA - clear)
windshield
..

Any color (hidden pieces)
pin_body
pin_ship_strap
..

...........................................................................................................

Printing and assembly tips

Printing tips
1 - Mẫu này to hơn các mẫu thường làm, vui lòng để ý kích thước đã nêu ở đầu phần notes.

2 - Có một số chi tiết có thể cần brims:

• Mình đã dùng brims cho:
  hand_right
  hand_left
  arrow_black_extra

Nếu bạn dùng brim cho arrow_black và/hoặc arrow_yellow, nhớ làm sạch brim kỹ để lắp khít.

3 - Điểm sau áp dụng cho tất cả các mẫu của mình, nhưng với mẫu này càng quan trọng hơn:
Khi gỡ chi tiết khỏi bàn in, tốt nhất (RẤT) là để các chi tiết trái/phải vào hai hộp riêng để dễ lắp ráp. Đôi khi khác biệt giữa trái và phải rất nhỏ, nhưng vẫn nên theo dõi và lắp đúng vị trí.

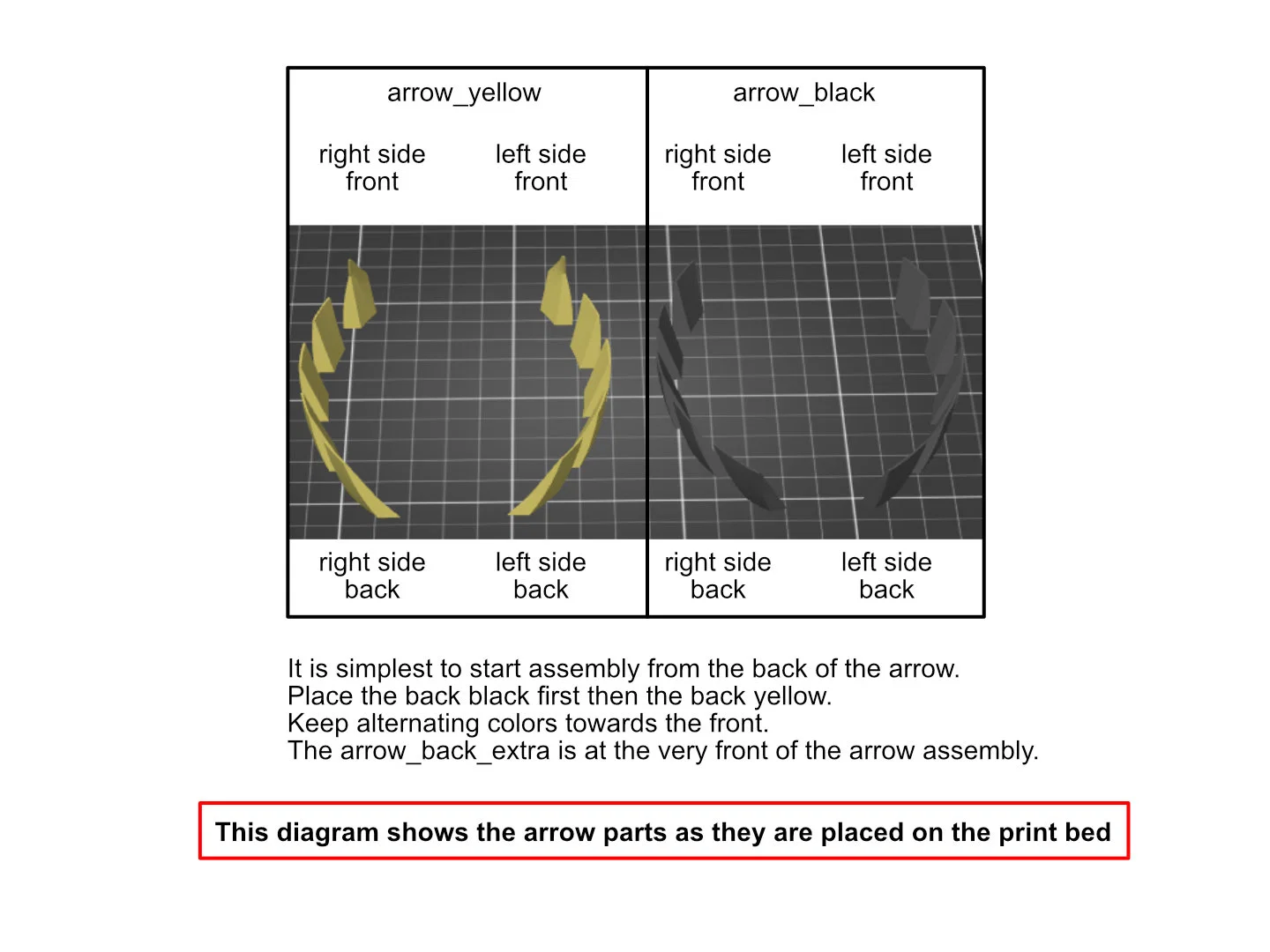

4 - Các phần arrow_black và arrow_yellow được sắp theo thứ tự để lắp. Trông có vẻ giống nhau nhưng mỗi phần là duy nhất. Cá nhân mình hay dán chúng lên một miếng băng keo theo đúng thứ tự lấy khỏi bàn in. Mặt dưới bị che nên bạn cũng có thể đánh dấu ở đó. Để dễ in, arrow_back_extra được đặt ngược (upside down). Theo sơ đồ, đây là phần đầu đen của mũi tên.

5 - Các phần ship_front_black và ship_back_black in khá dễ, nhưng với thông số in mình hay dùng thì có bị cong vênh nhấc khỏi bàn in. Bạn cân nhắc các cách xử lý quen thuộc như vệ sinh bàn in trước khi in, tăng nhiệt độ in, thêm helper disks để giữ các góc chi tiết bám xuống.
..
Assembly tips:

1 - Cứ từ từ dán lắp và tận hưởng quá trình. Nên nghĩ trước những phần nào dán thành từng cụm, rồi mới dán các cụm lại với nhau. Chờ keo của từng cụm khô hẳn rồi hãy ghép các cụm.

2 - Mình dùng 3D Gloop và E6000 để ráp mẫu này. Mỗi loại keo có ưu/nhược khác nhau và mình thấy 3D Gloop dễ dùng hơn superglue (với mình). Keo dẻo E6000 cũng là loại mình dùng, cho bạn nhiều thời gian canh chỉnh vị trí và vẫn rất tốt cho các chi tiết nhỏ. Với cả hai loại keo, thường dùng ít sẽ tốt hơn dùng nhiều.

3 - Khi gắn các phần mũi tên vào tàu, bắt đầu từ phía sau rồi làm dần ra phía trước.

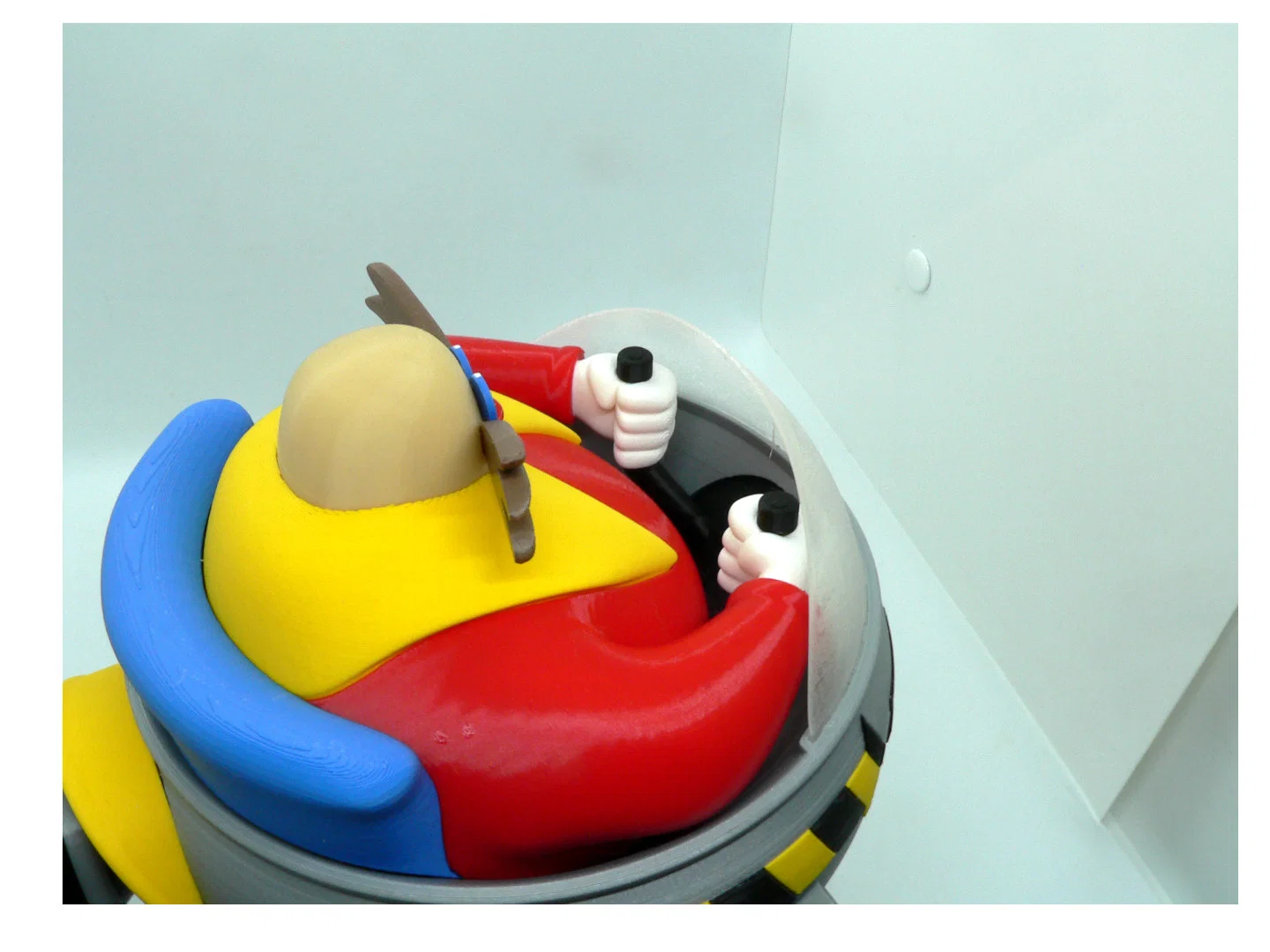

4 - Phần steering chỉ có một chỗ lõm nhẹ trên thân tàu, nên mình thấy dễ nhất là gắn steering sau khi đã đặt Eggman vào, rồi chỉ cần trượt steering vào đúng vị trí bên dưới hai bàn tay.

4 - flame_red và flame_yellow chỉ khớp theo một chiều nhất định. ĐỪNG cố ép, hãy xoay thử để tìm đúng khớp hoàn hảo.

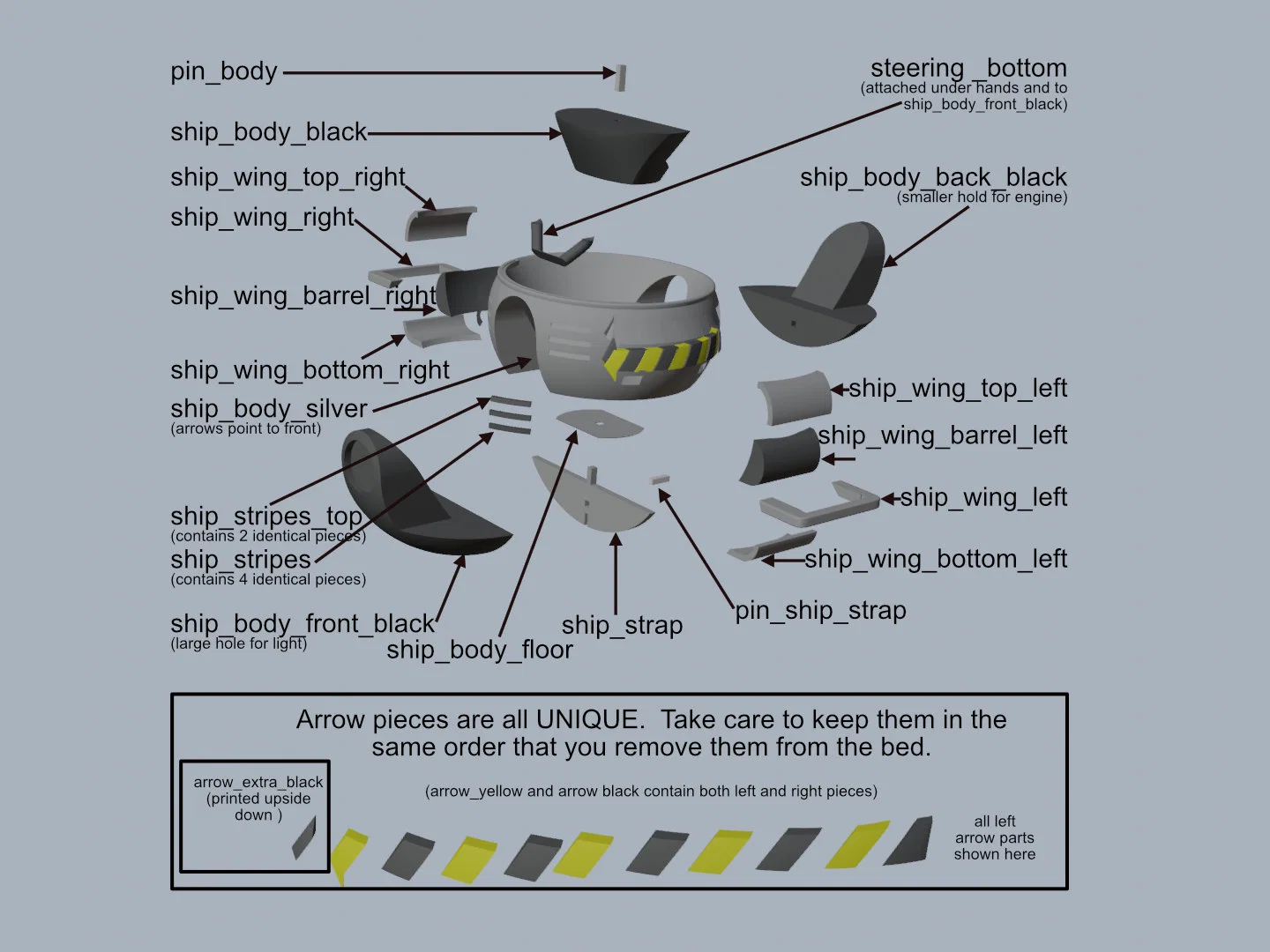

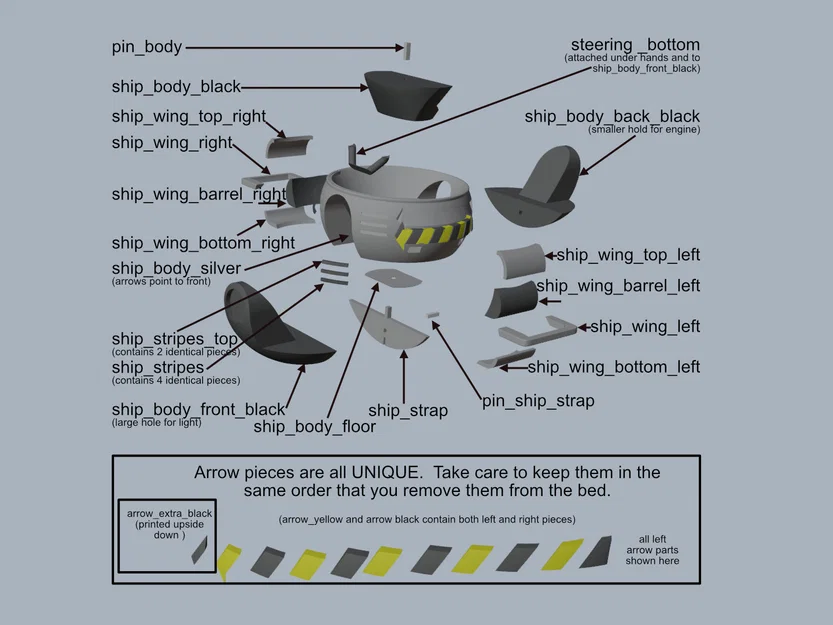

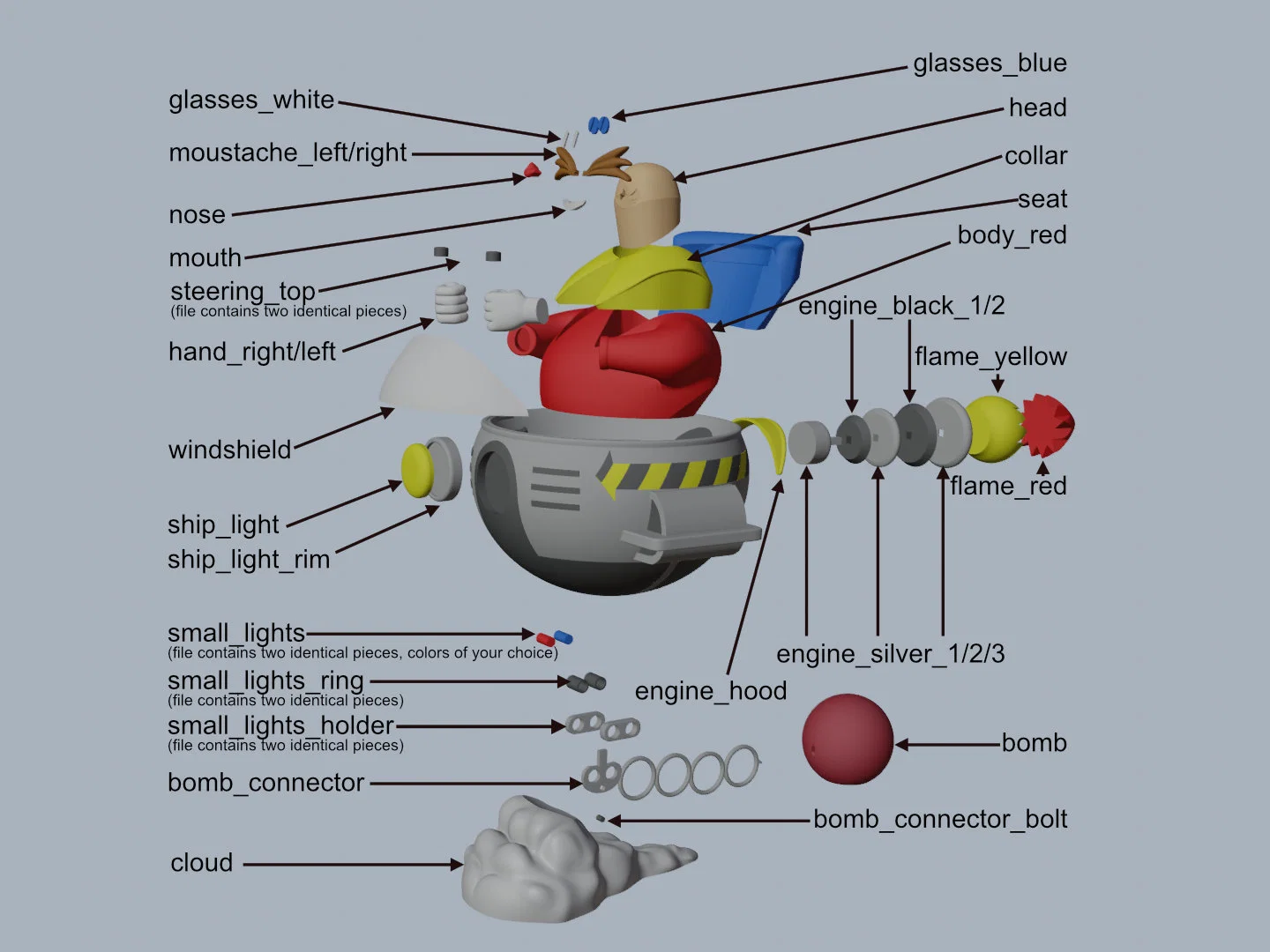

5 - Mình đã chia sơ đồ lắp ráp thành nhiều hình để dễ nhìn. Tuy nhiên, việc lắp sẽ khá trực quan miễn là bạn tách riêng chi tiết trái/phải và xem kỹ sơ đồ, nhất là phần cánh.

6 - Tham khảo các sơ đồ lắp ráp trong mục hình ảnh, cũng như các ảnh đã upload, để ráp model. Mẫu này được thiết kế để dán keo.

Nếu bạn có câu hỏi cứ hỏi, góp ý rất quan trọng để mình làm mẫu tốt hơn.
