Toyota 4Runner Gen 5 - Pát gắn loa taplo 3.5"
Bộ pát giúp thay loa taplo zin Toyota 4Runner Gen 5 bằng loa aftermarket 3.5". Thiết kế theo Infinity Reference REF-3022cfx, có sẵn thông số lỗ/đường kính và kèm file STEP để remix.
Mô tả

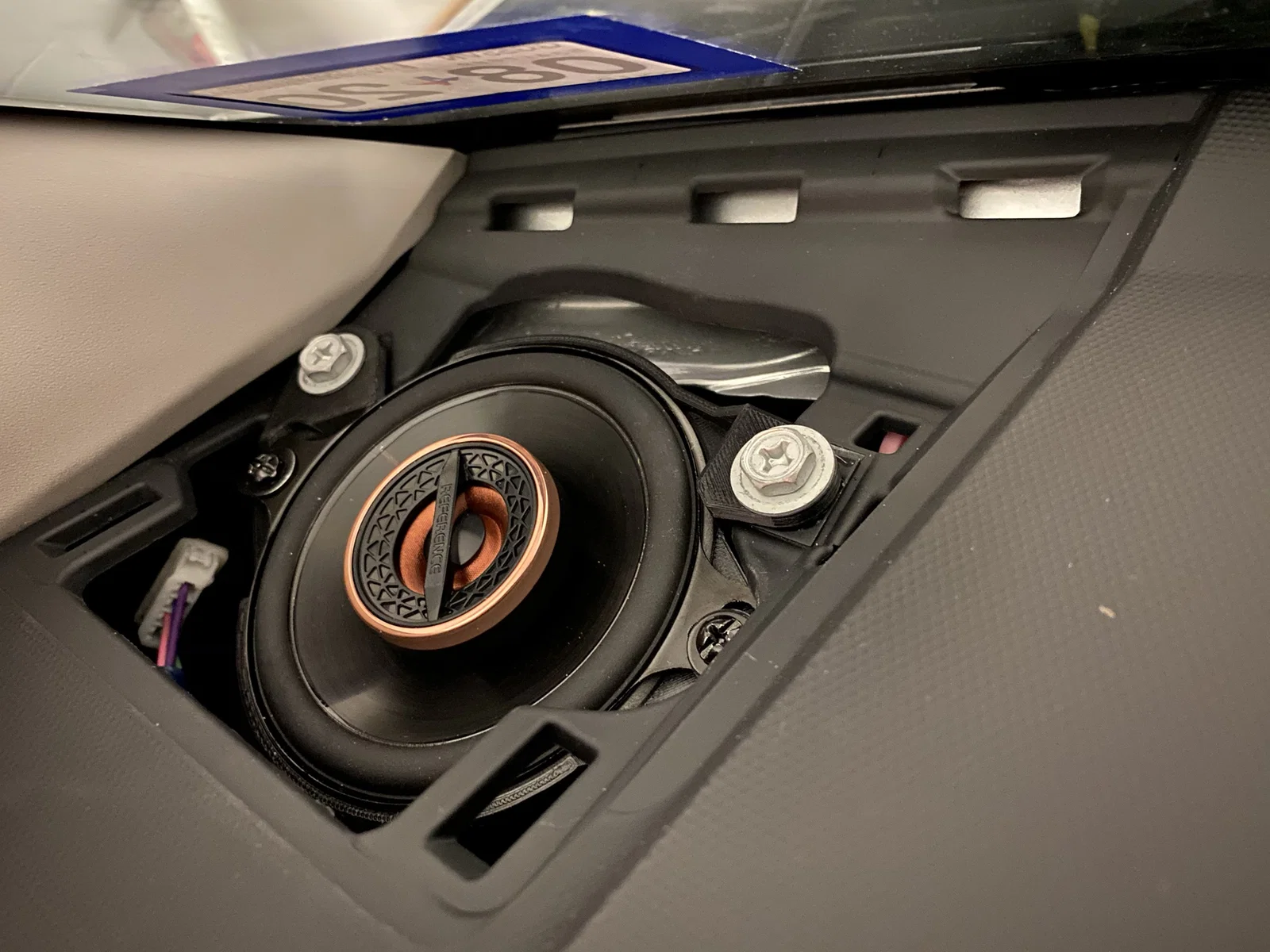

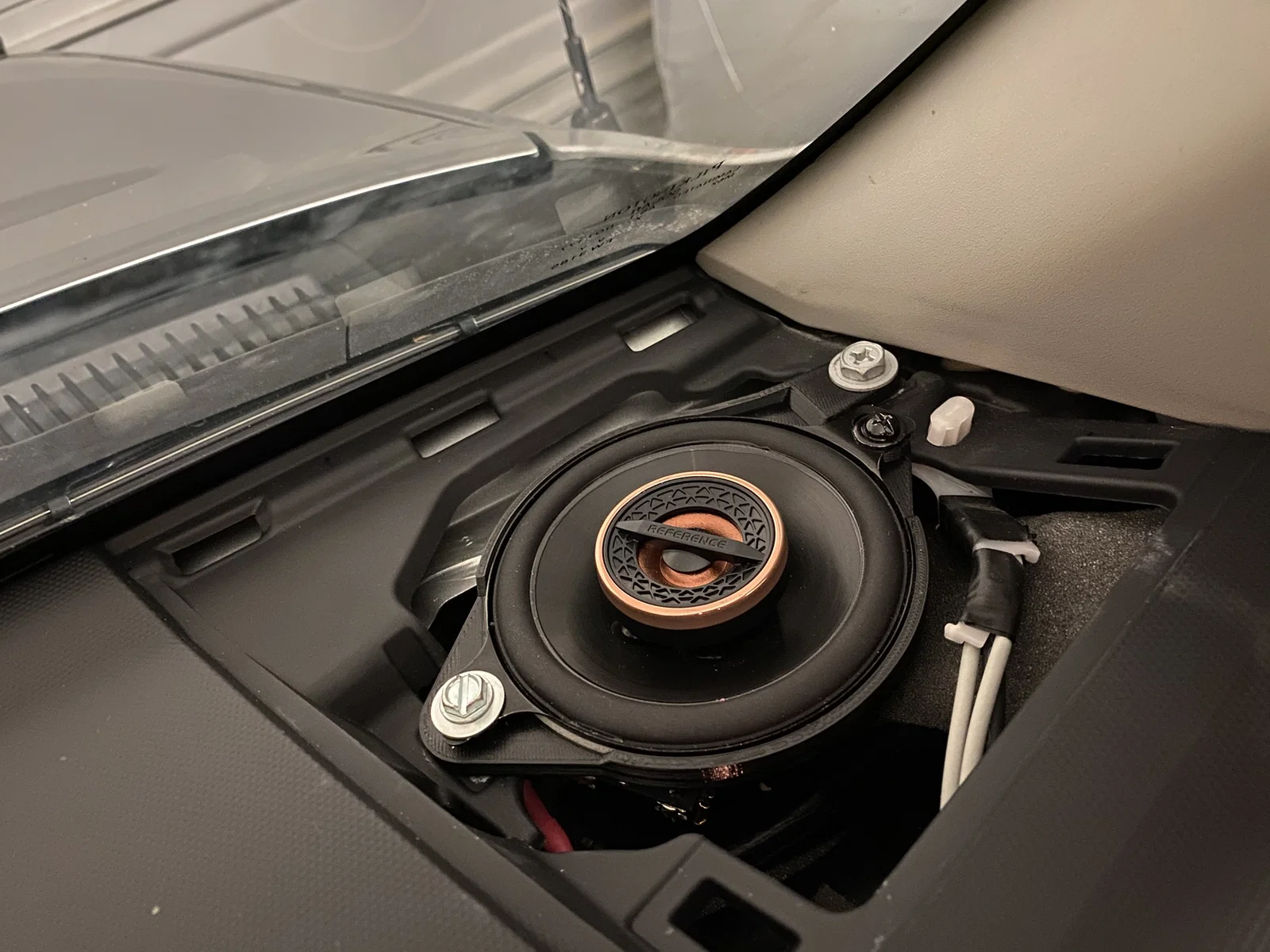

Các pát/mount này giúp thay loa taplo zin bằng loa aftermarket cỡ 3.5".

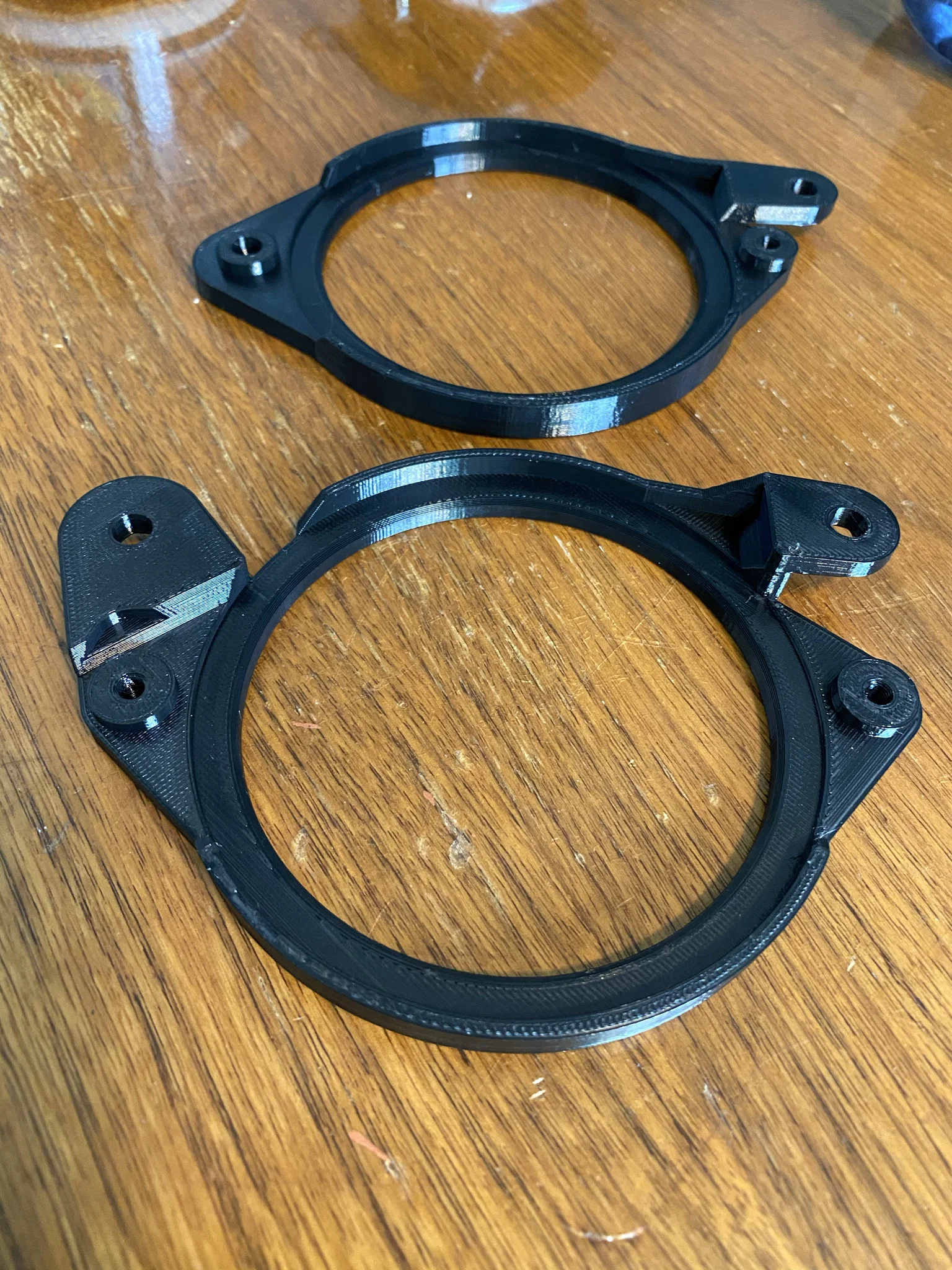

Mình thiết kế dựa theo loa Infinity Reference REF-3022cfx 3.5" — bạn so thông số loa của bạn với các kích thước này để xem mount có phù hợp nhu cầu không. Lỗ bắt ốc trên mount có đường kính 76.5mm, và đường kính ngoài tối đa của loa là 89mm. Mình có kèm file STEP nếu bạn muốn remix/chỉnh sửa cho loa của bạn.

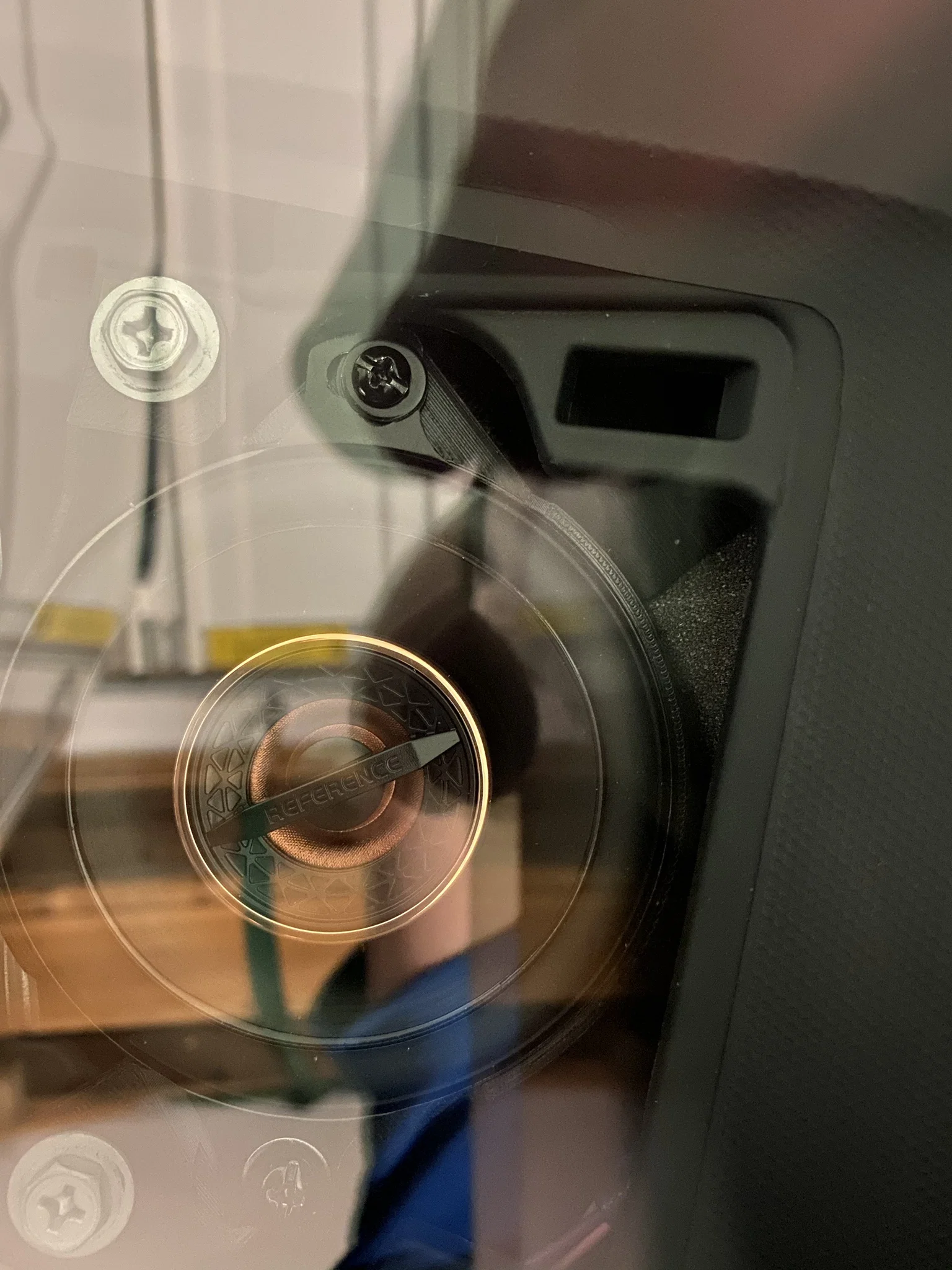

Có một điểm đáng lưu ý: ốc bắt zin có thể tái sử dụng ở tất cả vị trí, trừ con ốc phía trong (inboard) bên ghế phụ. Mình thấy dùng ốc tôn #10 x 1" kèm long đền (washer) là thay thế ổn.

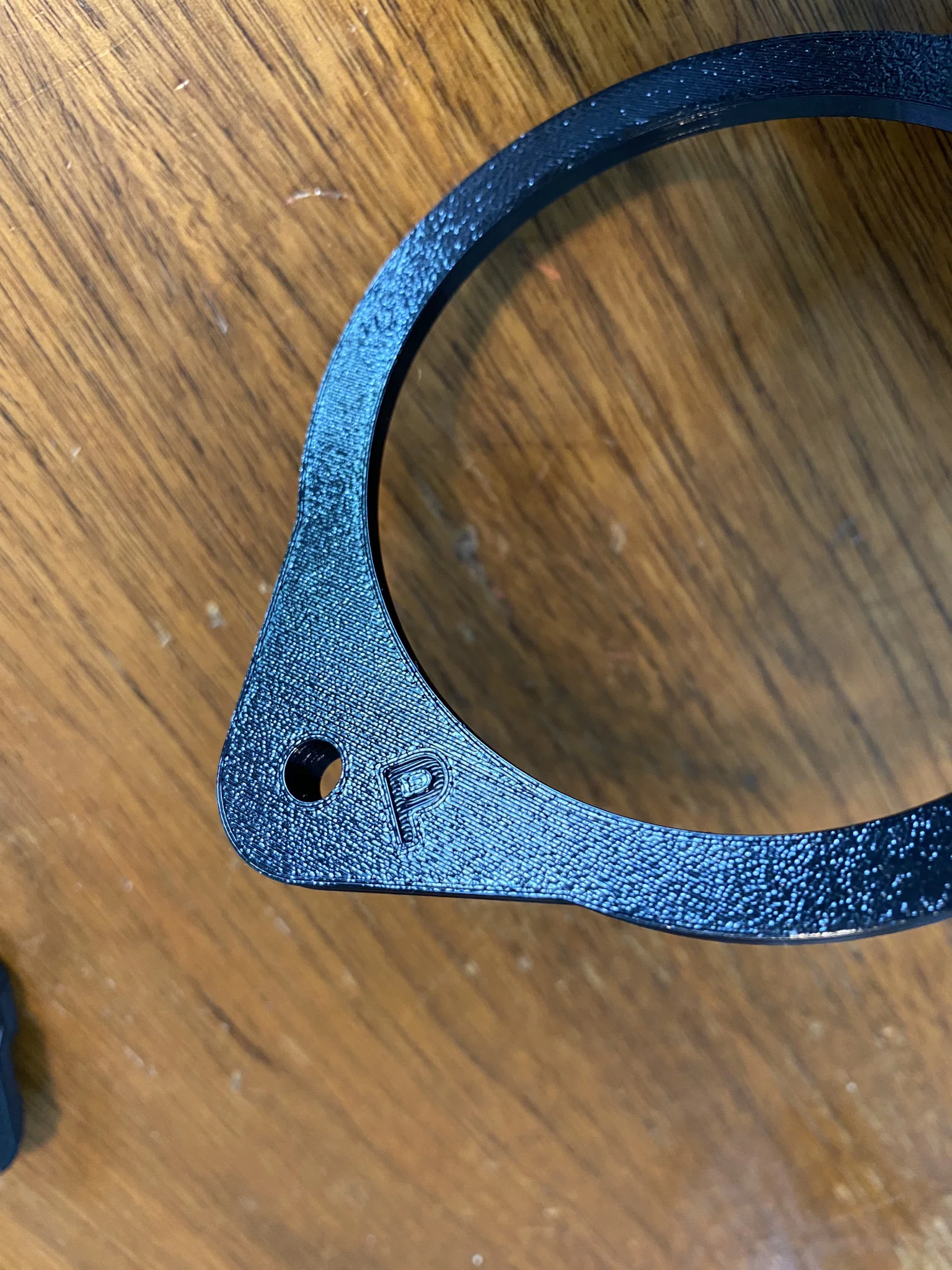

Lỗ bắt ốc của loa là 3.5mm, thiết kế để ốc máy #8 tiêu chuẩn có thể tự ta-rô (self tap) vào nhựa.
Hướng dẫn in
In với mặt đáy của mount úp xuống build plate — cần supports ở phần gờ tai bắt ốc (mounting tabs) bị nhô lên. Nên dùng PETG, ABS, v.v. do yêu cầu chịu nhiệt.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
