Cánh gáo thay thế cho turbine Pelton - Thiết kế tối ưu 3D

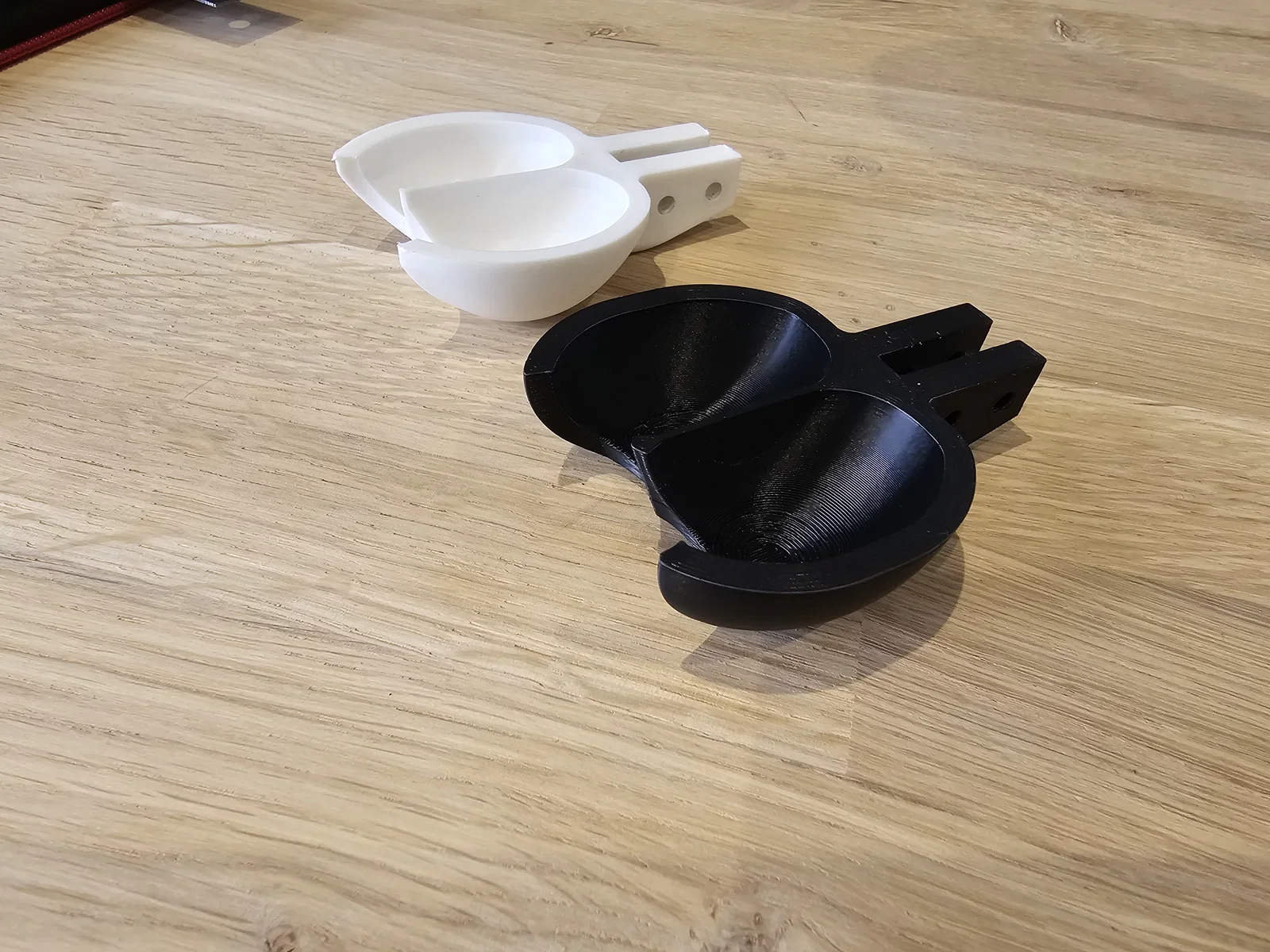

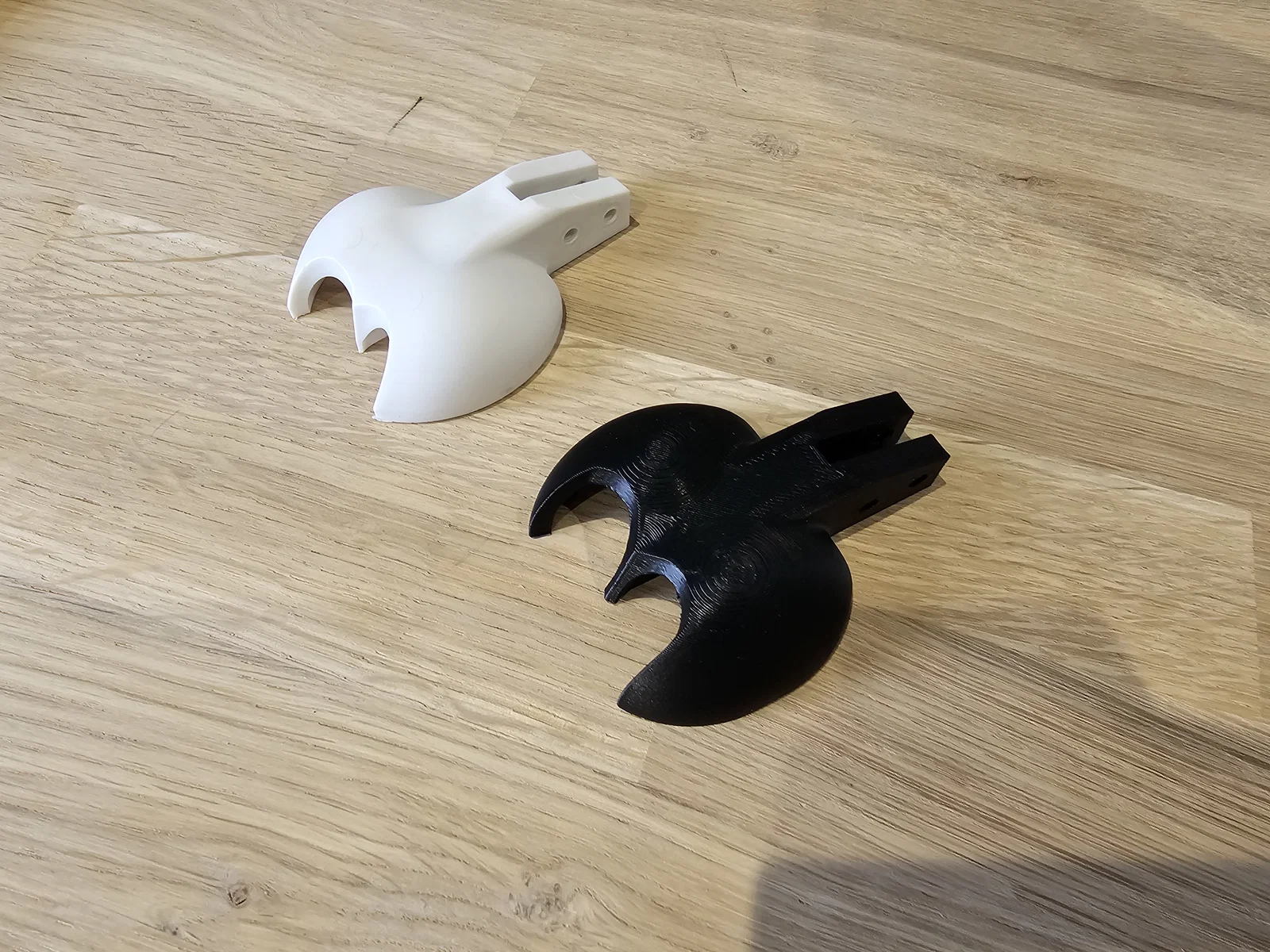

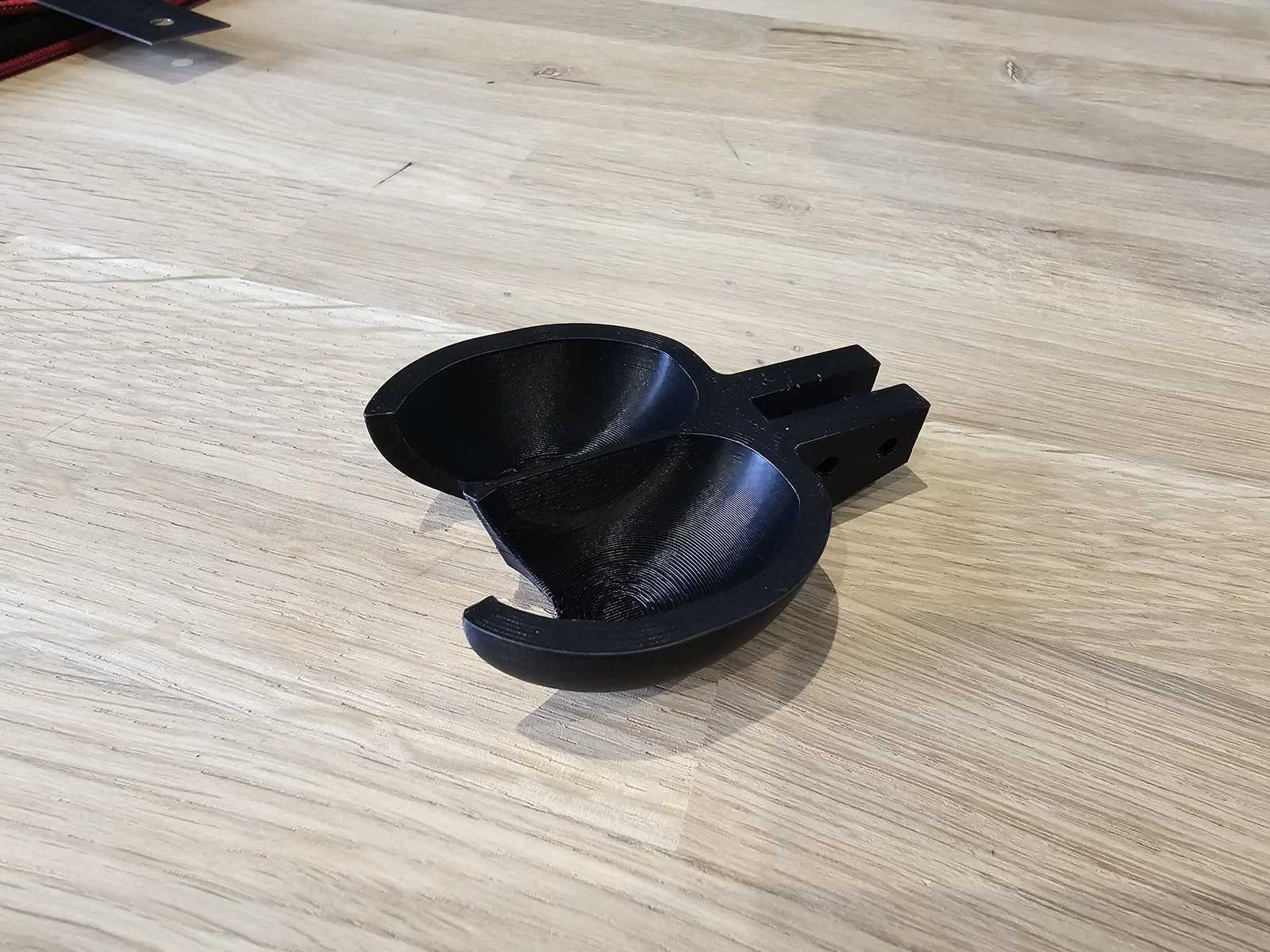

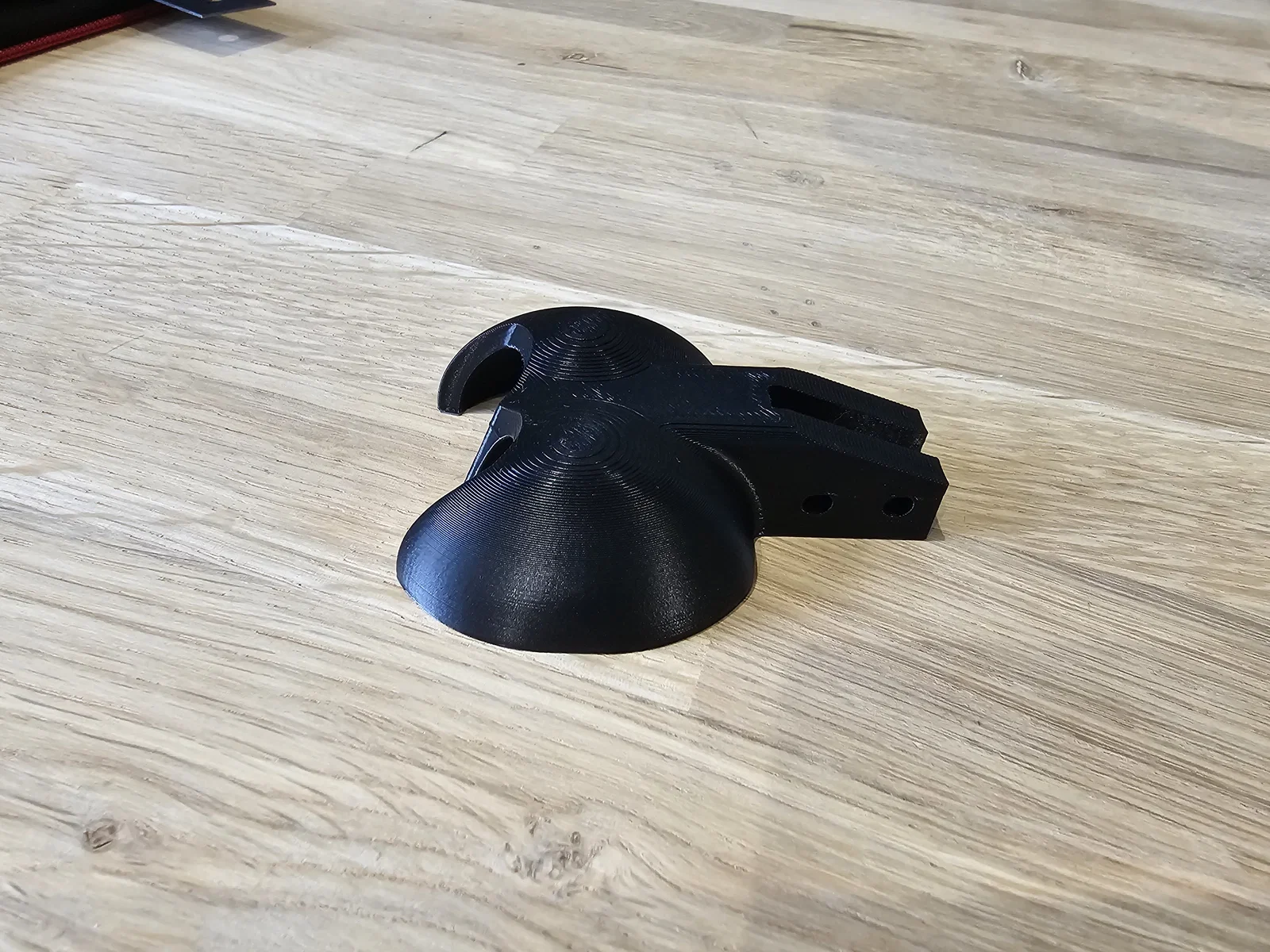

Cánh gáo turbine Pelton thay thế cho mô hình cơ khí

Bạn đang tìm kiếm linh kiện để sửa chữa hoặc nâng cấp hệ thống turbine thủy lực mini của mình? Mẫu cánh gáo turbine Pelton (Pelton Turbine Blade) này được thiết kế tối ưu để thay thế các cánh bị hỏng hoặc hao mòn trong quá trình vận hành turbine. Với thiết kế hình gáo đặc trưng, nó giúp tối đa hóa khả năng tiếp nhận áp lực từ dòng nước, từ đó giúp bánh xe turbine quay hiệu quả và ổn định hơn.

Sản phẩm này được mô hình hóa tỉ mỉ để đảm bảo khớp nối hoàn hảo với các trục quay. Phần thân cánh được bố trí lỗ bắt vít M3 tiêu chuẩn, giúp bạn dễ dàng lắp ráp hoặc thay thế hàng loạt trên bánh xe turbine một cách nhanh chóng mà không cần chế cháo phức tạp. Đây là giải pháp cực kỳ hữu ích cho những ai đang theo đuổi các dự án năng lượng tái tạo quy mô nhỏ, học cụ hoặc các mô hình trình diễn vật lý.

Để đảm bảo độ bền và hiệu năng tốt nhất, dưới đây là một số lưu ý quan trọng dành cho việc in 3D mẫu này:

• Thiết kế tối ưu: Dạng gáo kép giúp chia đôi dòng nước, tăng mô-men xoắn cho turbine khi vận hành.

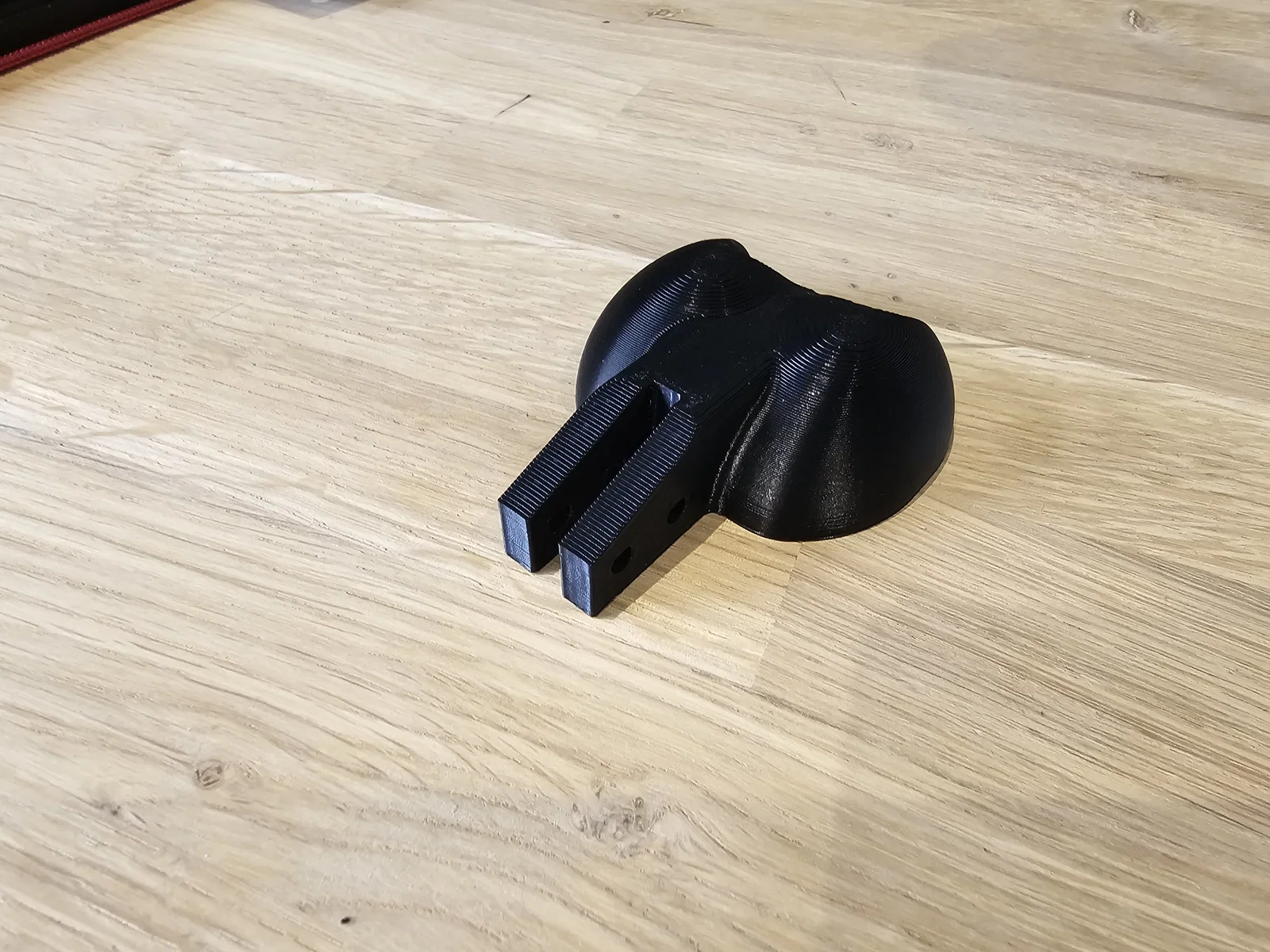

• Thông số kỹ thuật: Cánh được tích hợp lỗ chờ cho bu-lông M3, dễ dàng cố định vào khung bánh xe.
• Lời khuyên in 3D: Nên sử dụng nhựa PETG hoặc ABS để có khả năng chịu lực và chịu nước tốt hơn so với PLA thông thường.
• Cài đặt in: Hãy tăng số lượng wall lines (vách) và in với độ infill cao (từ 40-60%) để đảm bảo cánh đủ cứng cáp trước tác động mạnh của nước.
• Hướng in: Nên đặt nằm ngang để bề mặt gáo mịn nhất, giảm lực cản ma sát khi nước tác động.
• Kiểm tra khớp nối: Sau khi in, hãy kiểm tra độ khít của lỗ M3, nếu quá chặt bạn có thể dùng mũi khoan cầm tay để xử lý nhẹ trước khi lắp ráp.

Sử dụng mẫu này không chỉ giúp tiết kiệm chi phí mua linh kiện thay thế mà còn cho phép bạn tùy chỉnh kích thước hoặc vật liệu tùy theo nhu cầu thực tế của dự án turbine Pelton mà mình đang thực hiện.
