Jig dẫn khoan điều chỉnh được, có stop và core thay thế

Heyho

Mình có một bộ drill guide gửi bạn đây.

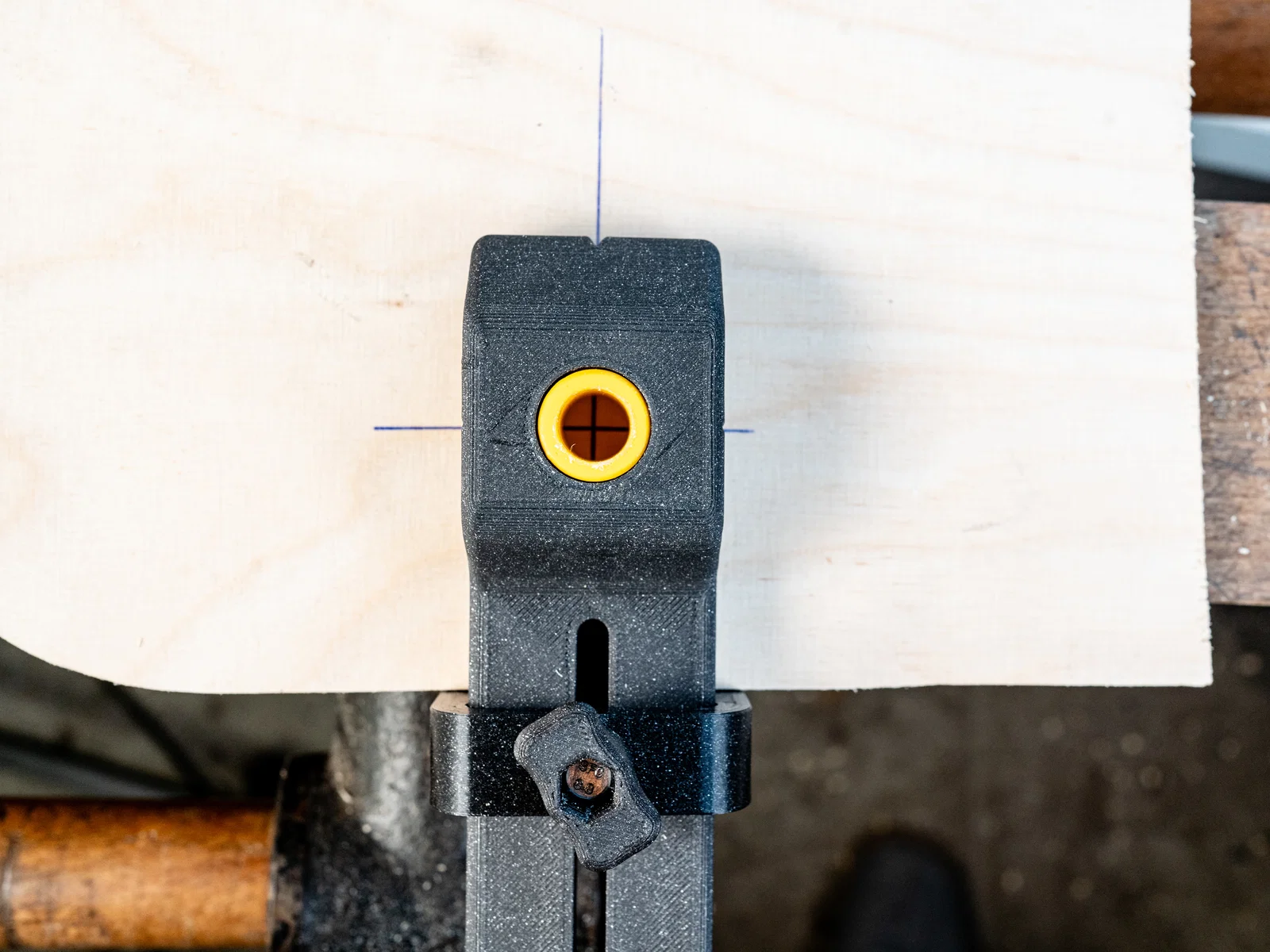

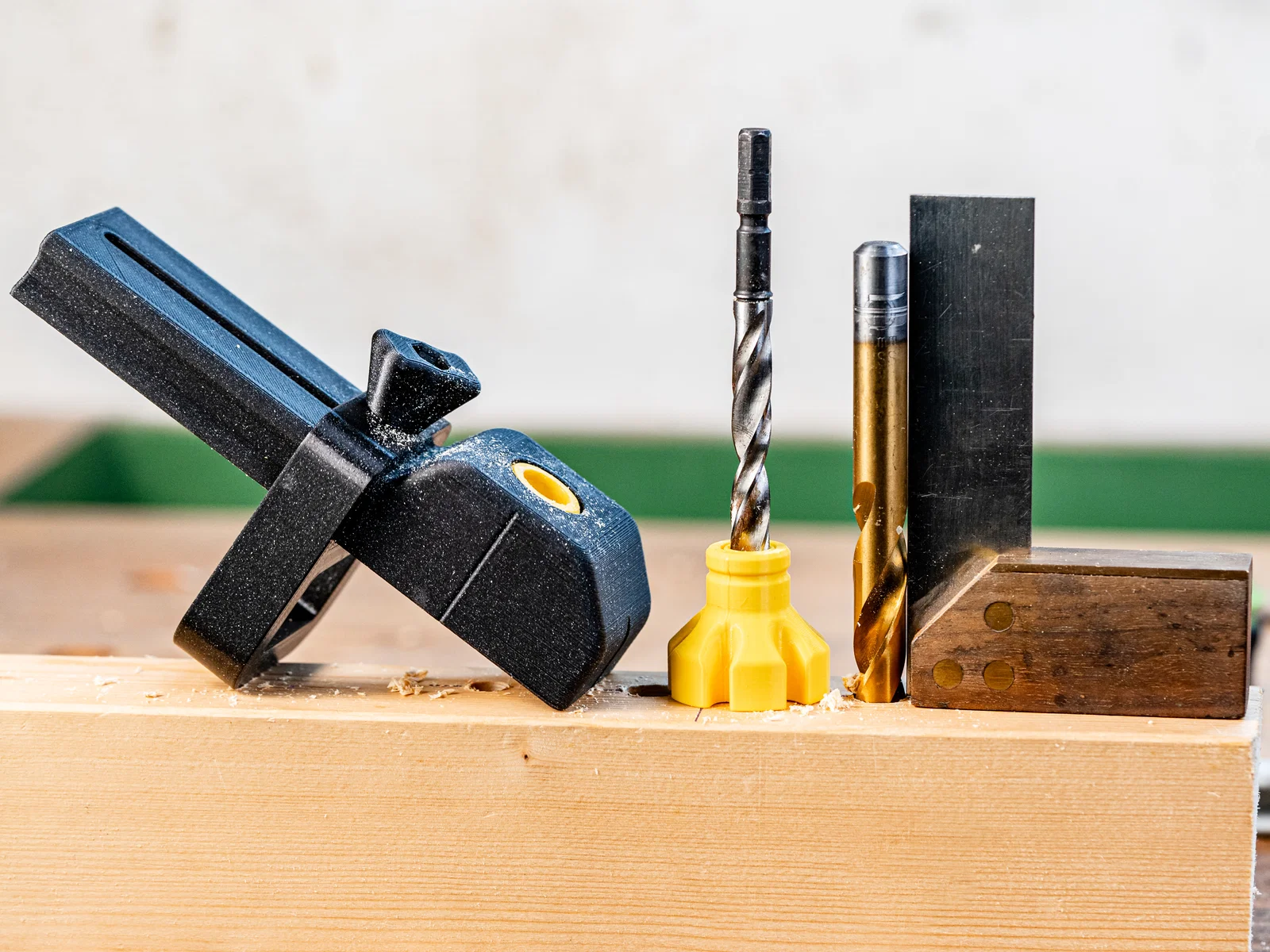

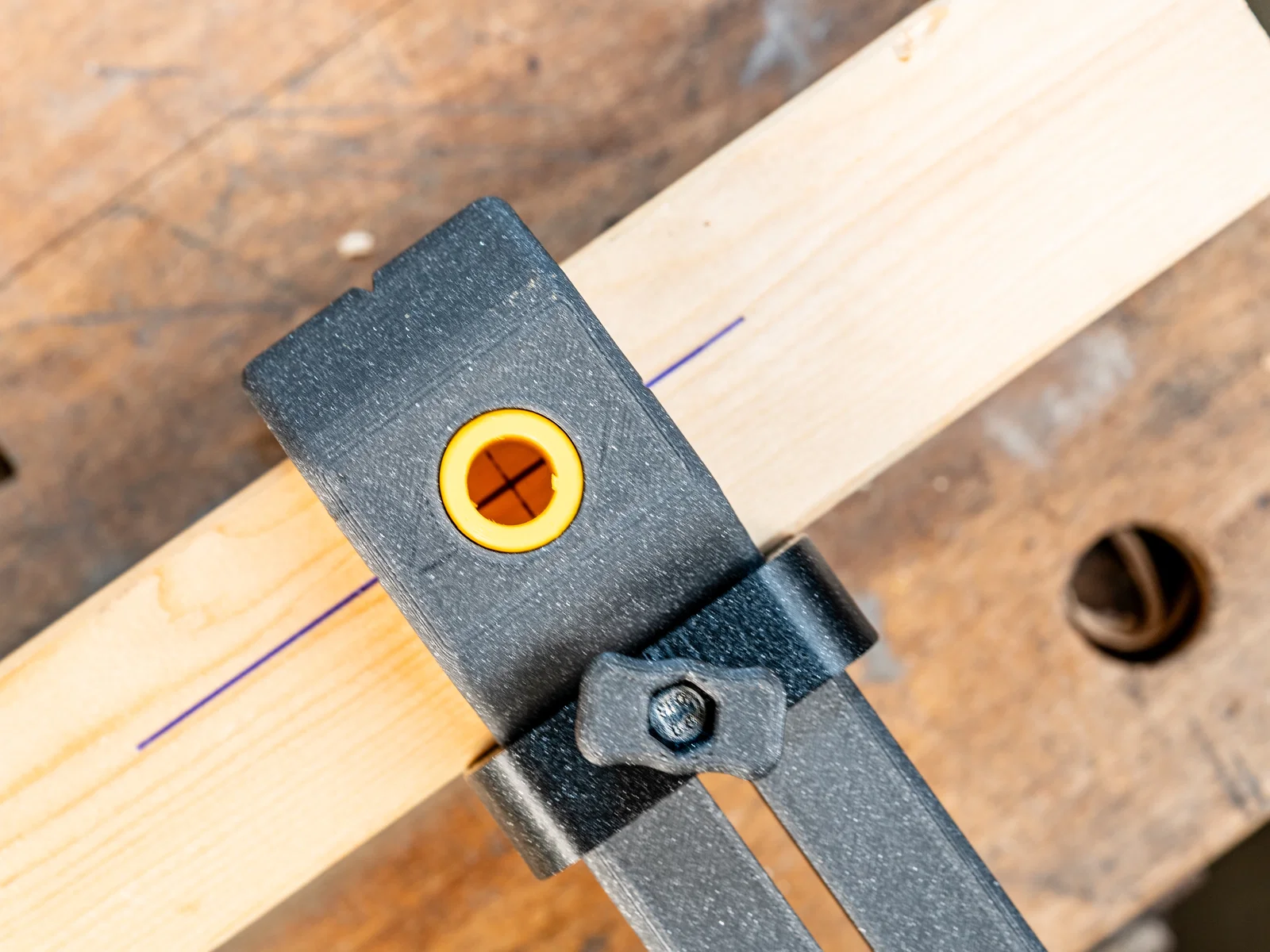

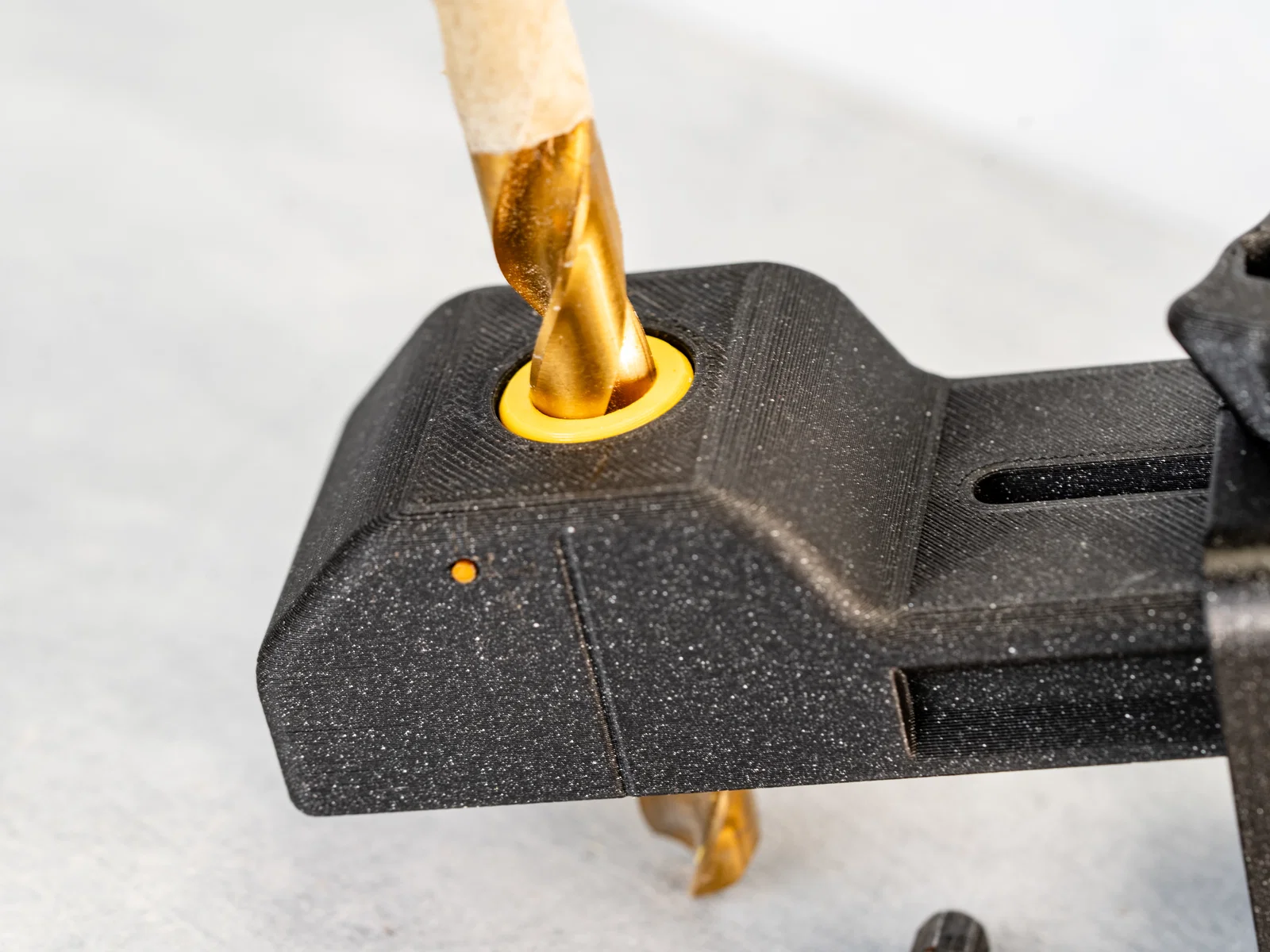

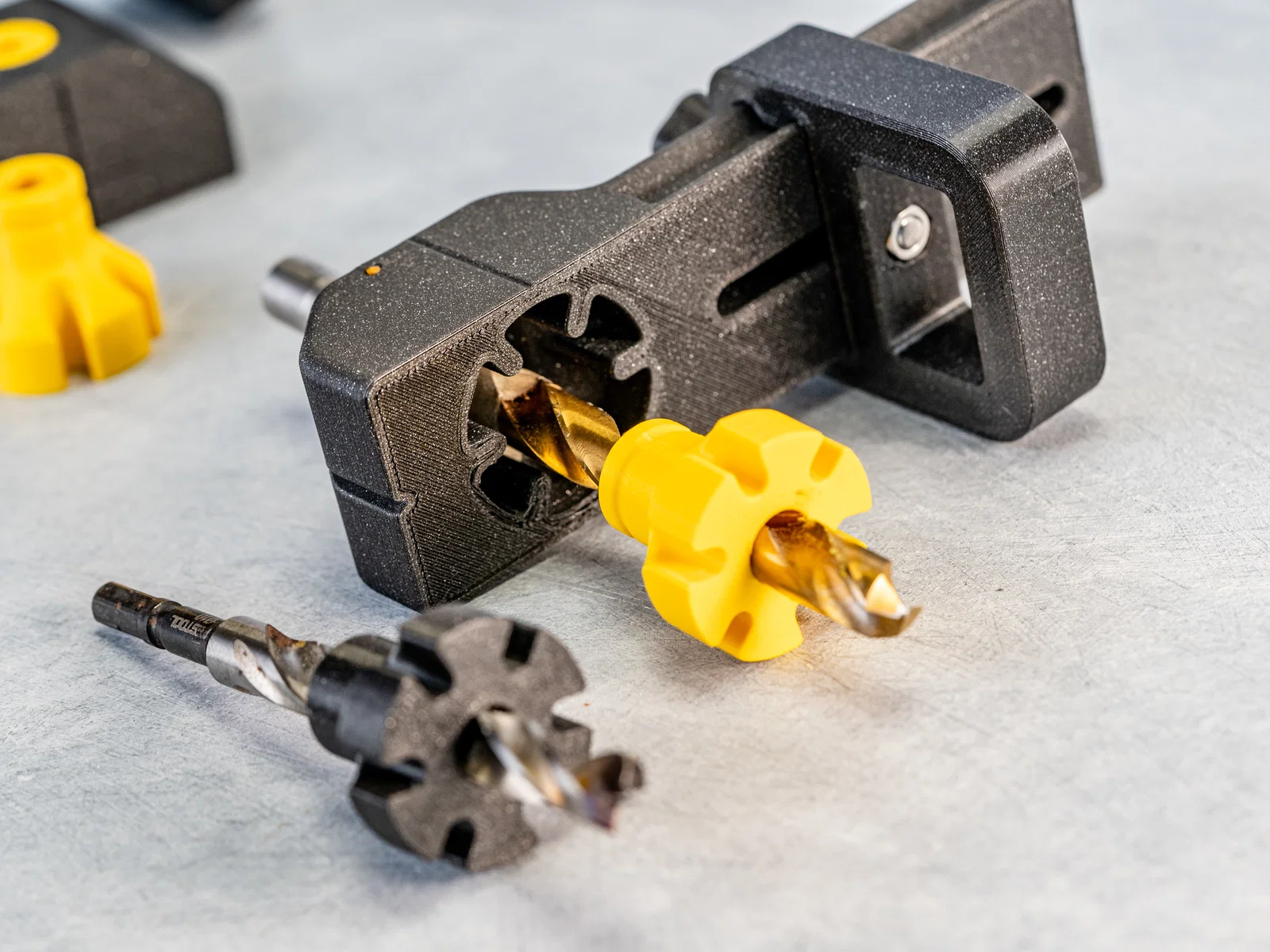

Mình cố gắng thiết kế nó đa dụng nhất có thể. Bạn có thể thay core elements để phù hợp với các cỡ mũi khoan khác nhau, hoặc thay khi chúng bị mòn theo thời gian.

Mình cũng cố làm sao cho càng nhiều chi tiết càng print được càng tốt. Nhưng bạn vẫn sẽ cần:
1 x một đoạn Filament (mình dùng PETG), 1 x đai ốc M5 và 1 x vít M5 x 35+ mm.

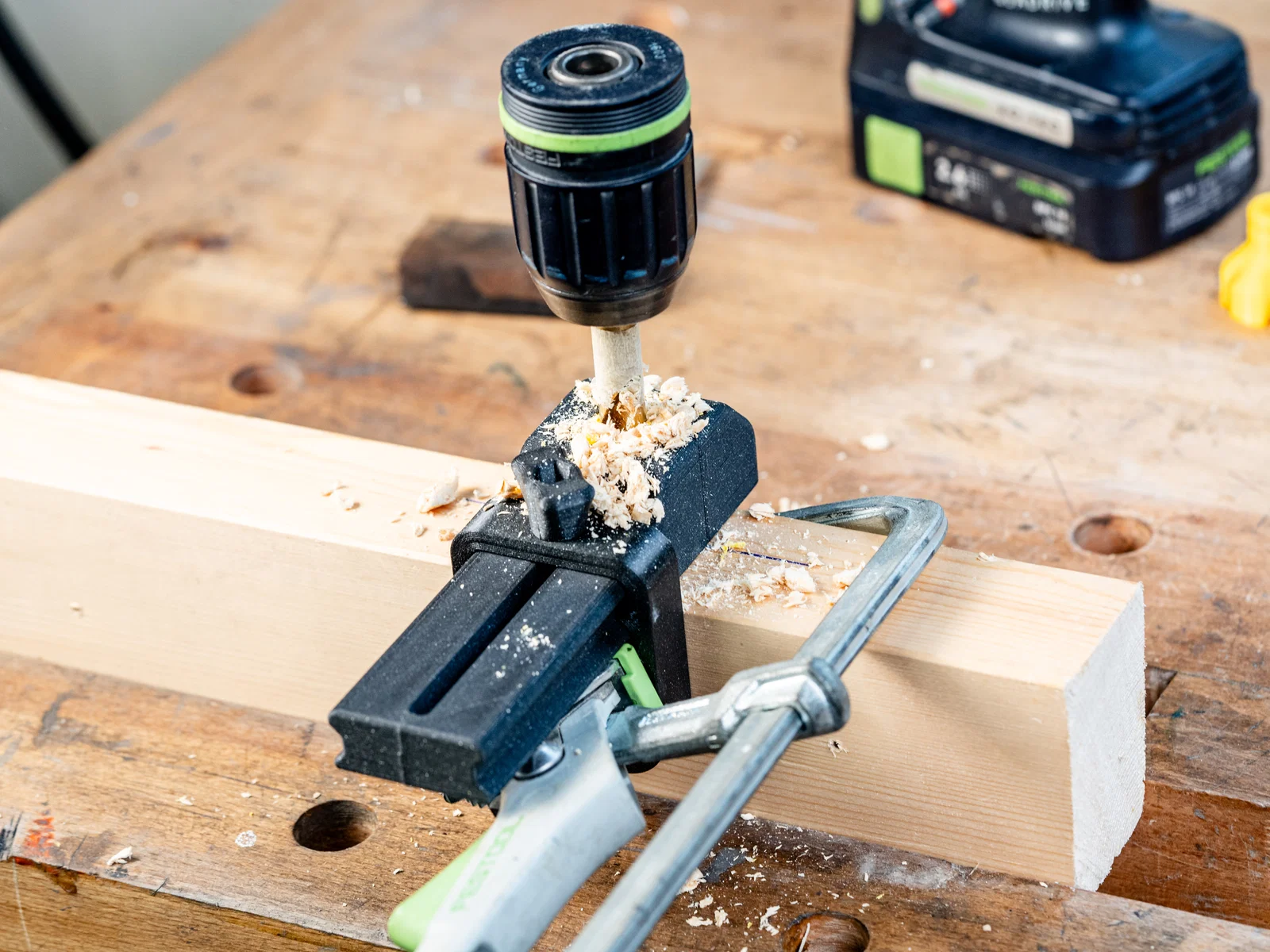

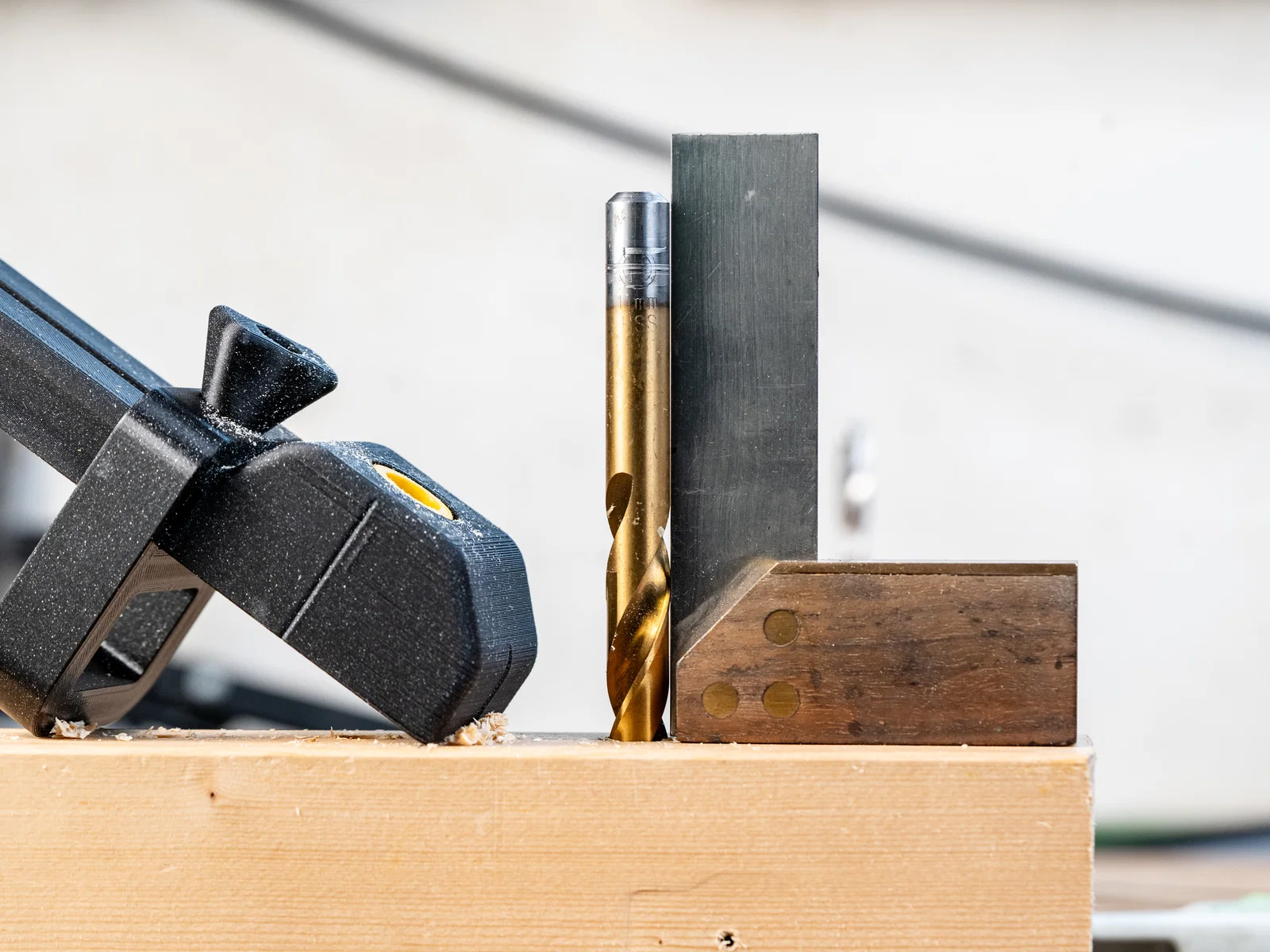

Tóm lại, thiết kế này được tạo ra như một món “trợ giúp”. Dĩ nhiên khi khoan bạn vẫn cần cố giữ mũi khoan tương đối thẳng, vì chi tiết in 3D luôn có sai số.

Hướng dẫn in (Print Instructions):

Mình khuyên dùng vật liệu chịu nhiệt cho các core elements. Trong thử nghiệm của mình, PETG chạy ổn (4 perimeter). Nếu ban đầu nó chưa khít hoàn hảo với mũi khoan thì cũng đừng lo. Mũi khoan sẽ tự “nới” ra để fit chuẩn :P.
Với các phần còn lại, mình dùng PLA với 25% infill, 3-4 perimeter.

Nhớ đảm bảo không có seam nằm tại các marking guides.

Mình cũng khuyến nghị chỉ nên in thiết kế này bằng một máy in 3D đã được canh chỉnh kỹ. Vì sai số lớn sẽ ảnh hưởng trực tiếp tới độ vuông góc của lỗ khoan, nên mình cố giữ tolerance nhỏ nhất có thể cho đa số bạn. (Khoảng 0,15 quanh từng chi tiết)

Giải thích các phần (Part explanation):

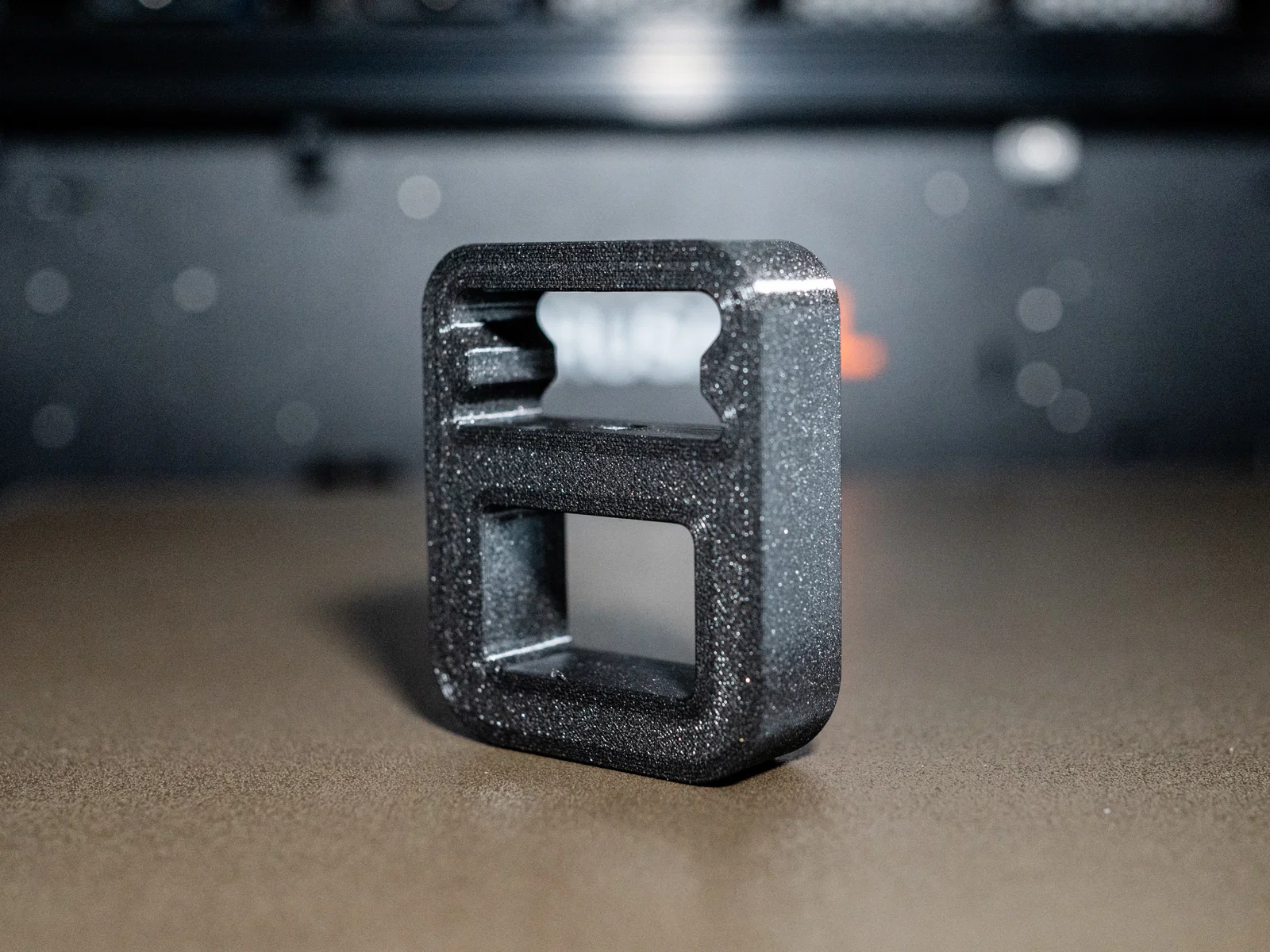

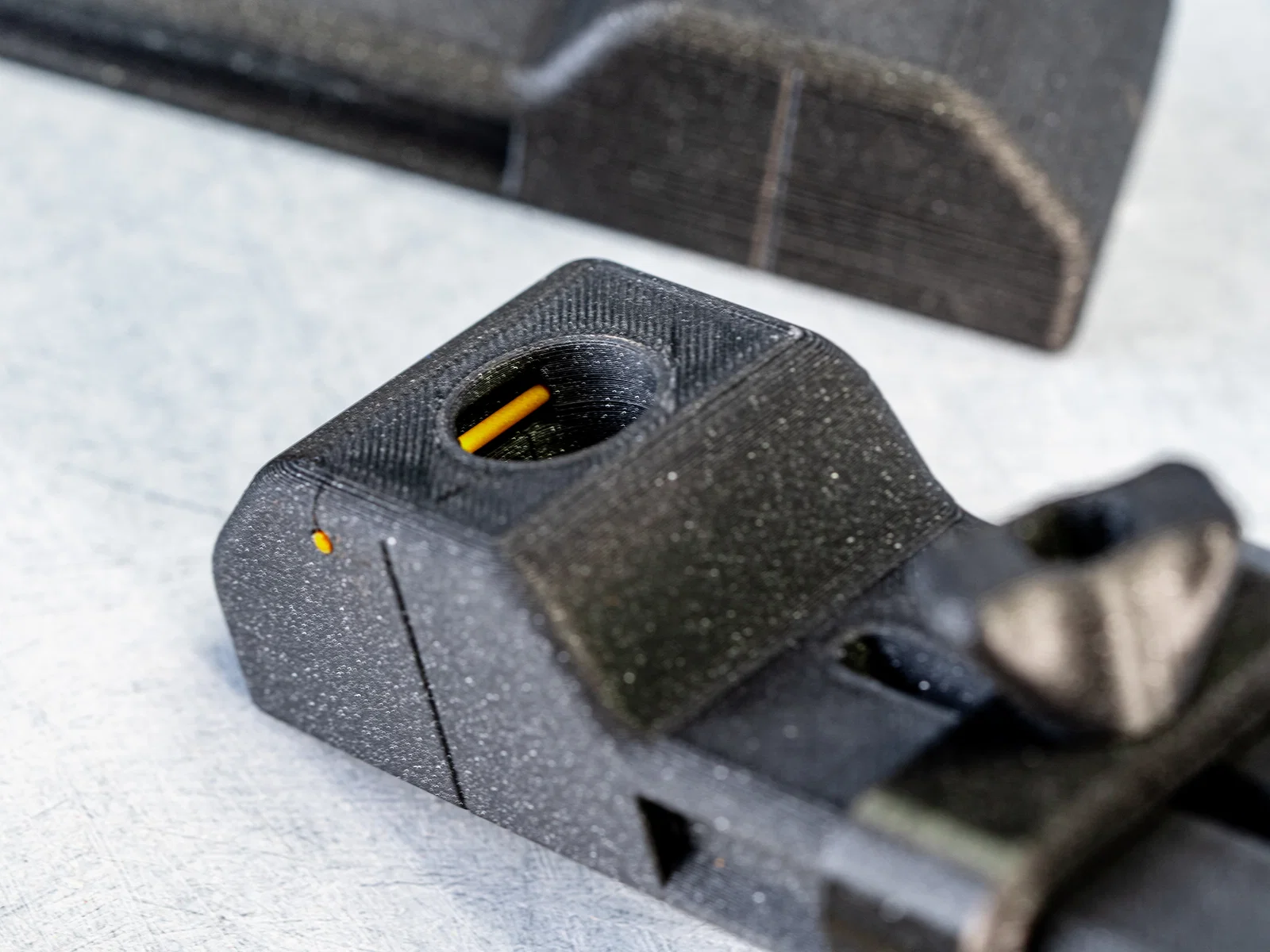

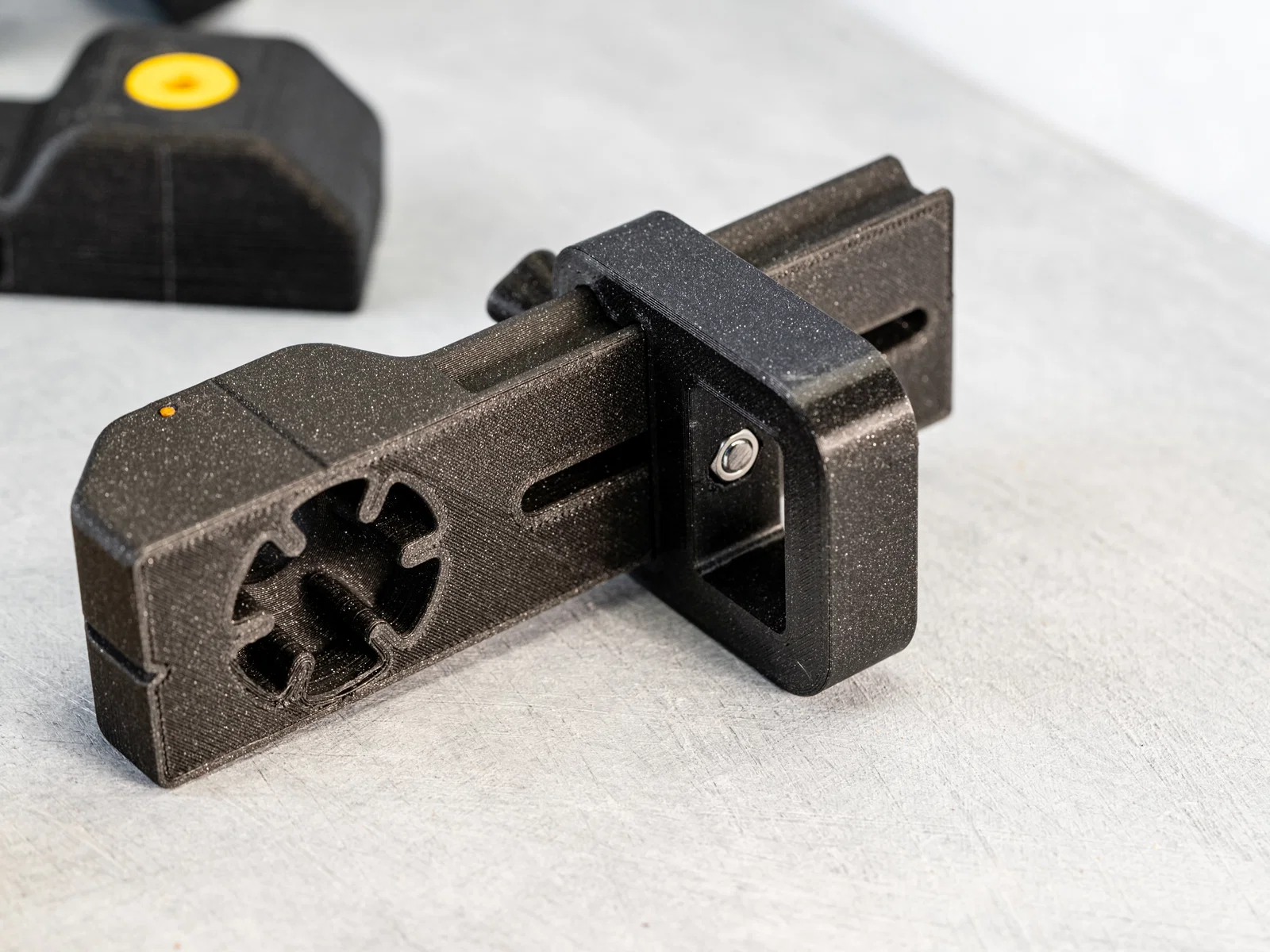

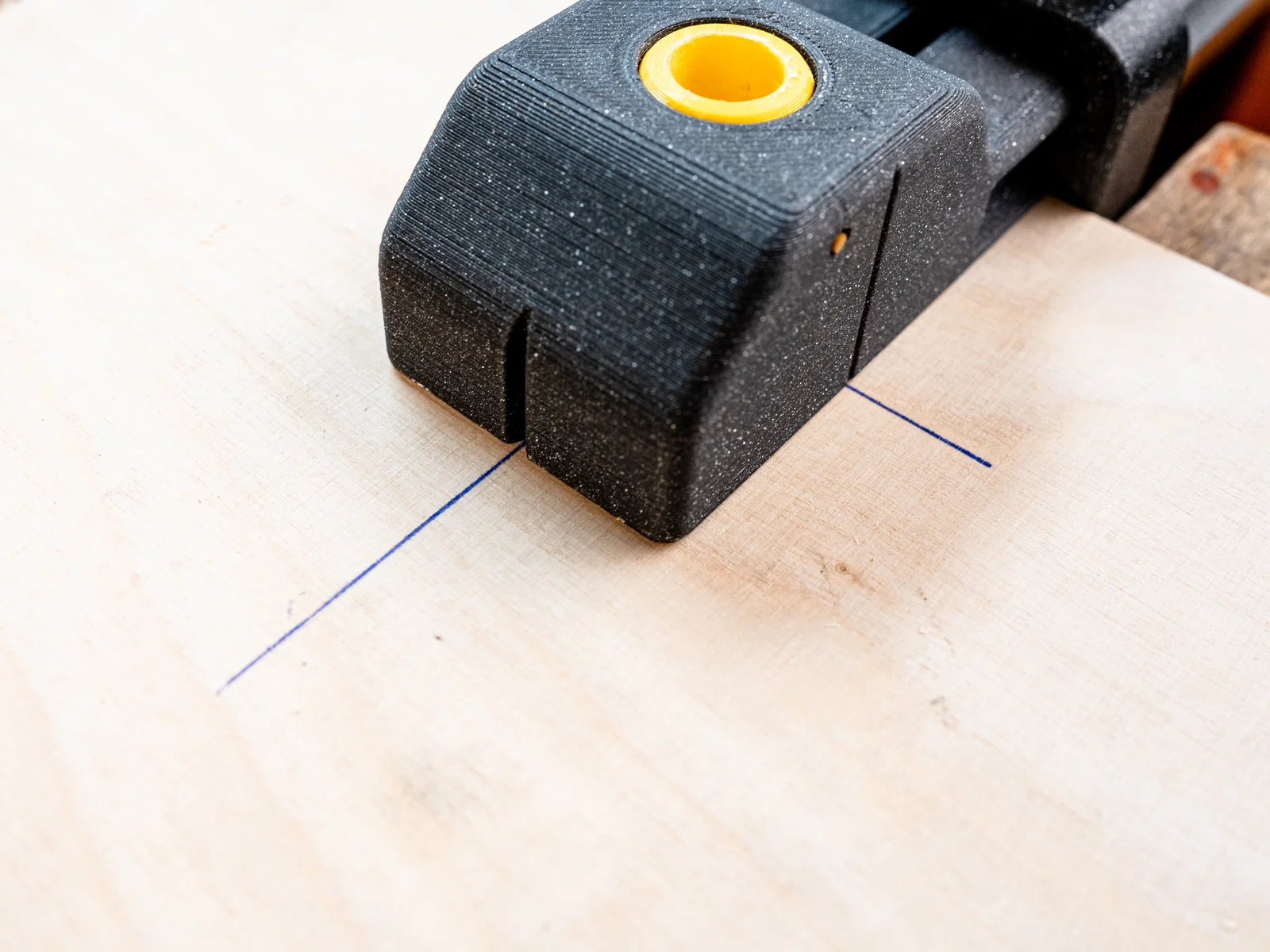

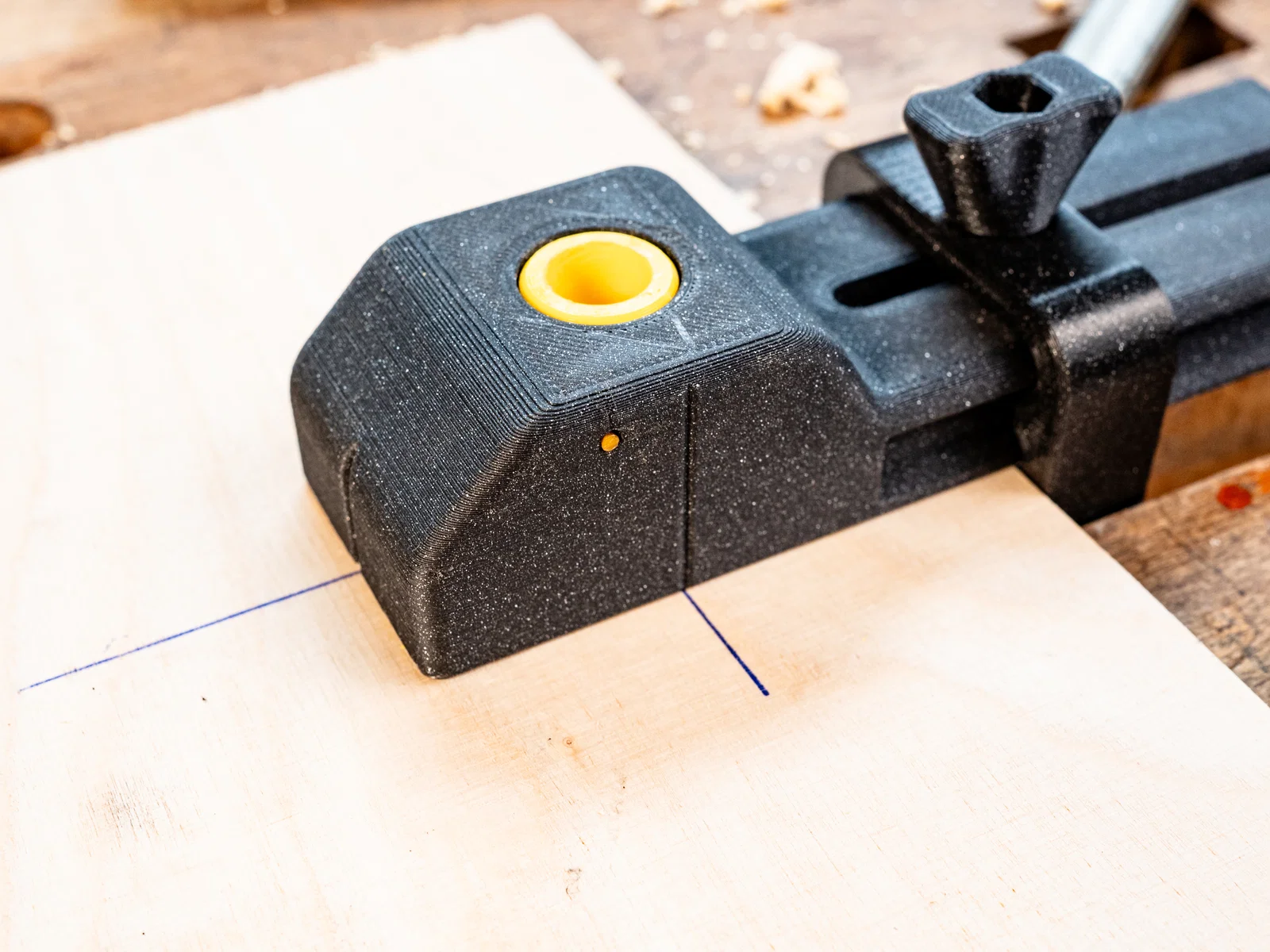

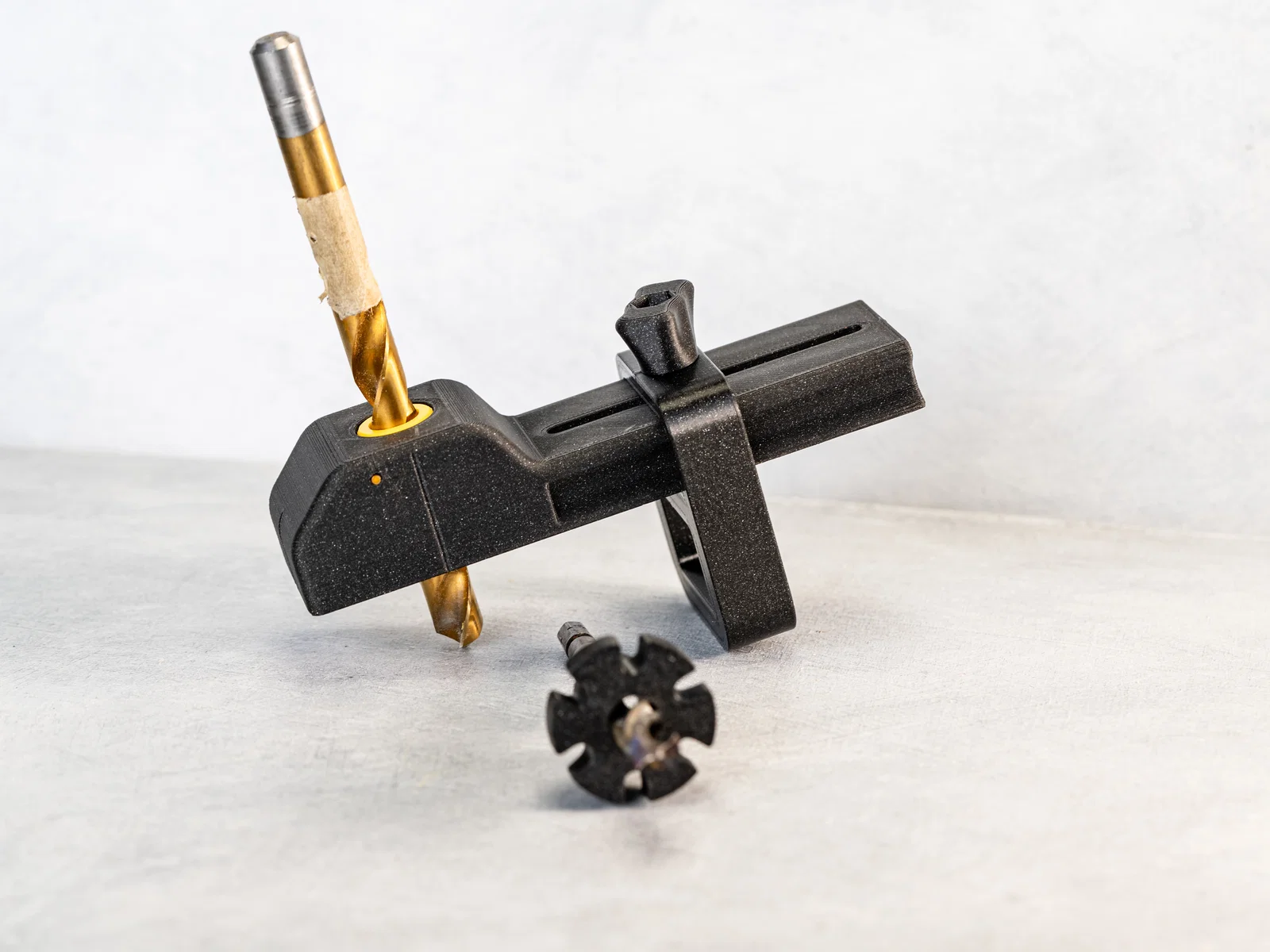

Bạn sẽ có bộ nền gồm Main element, Stop và một adapter dành cho trường hợp bề mặt tỳ của phôi quá ngắn.

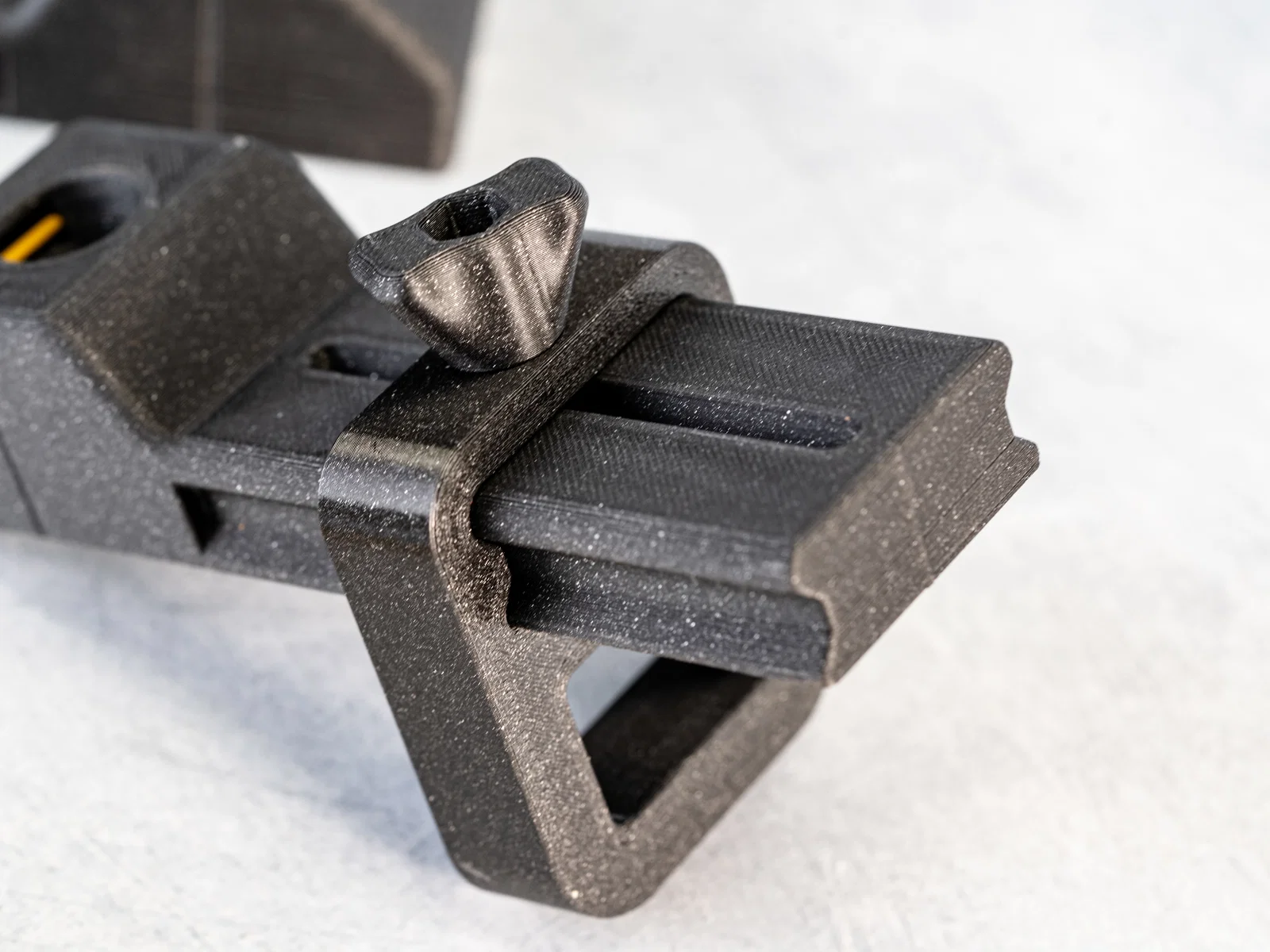

Mình cũng thêm một M5 Knob để chỉnh Stop nhanh hơn.

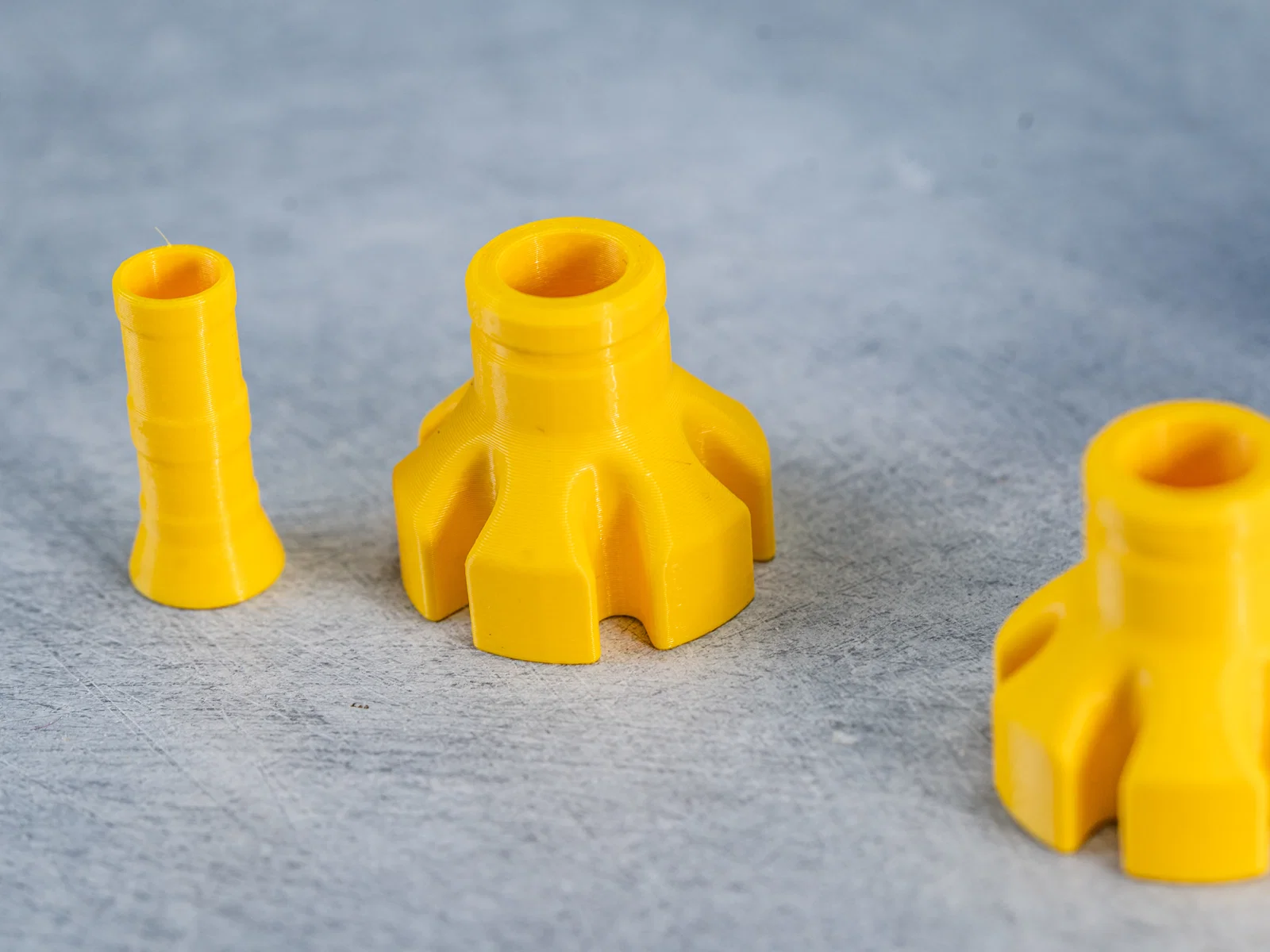

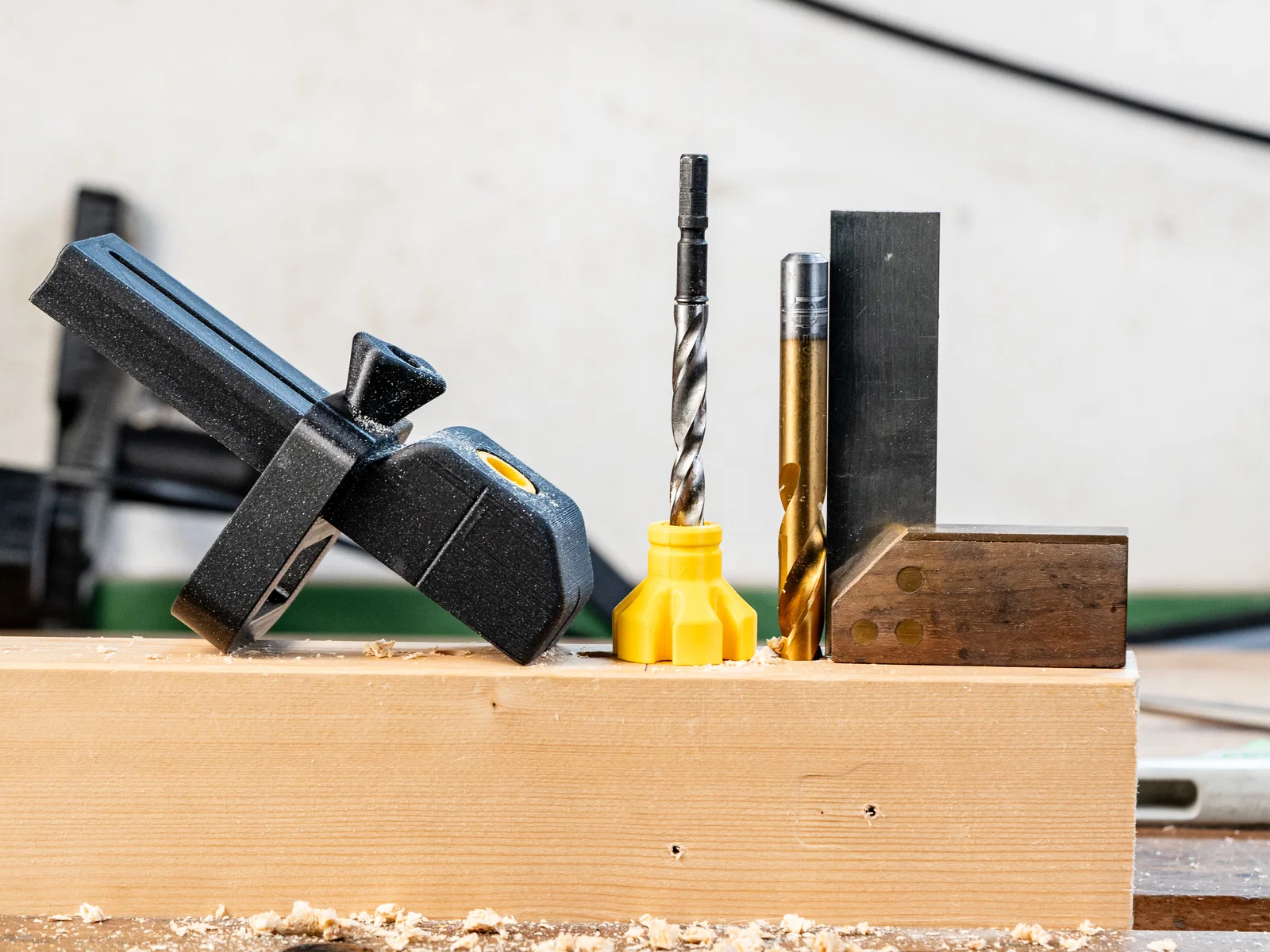

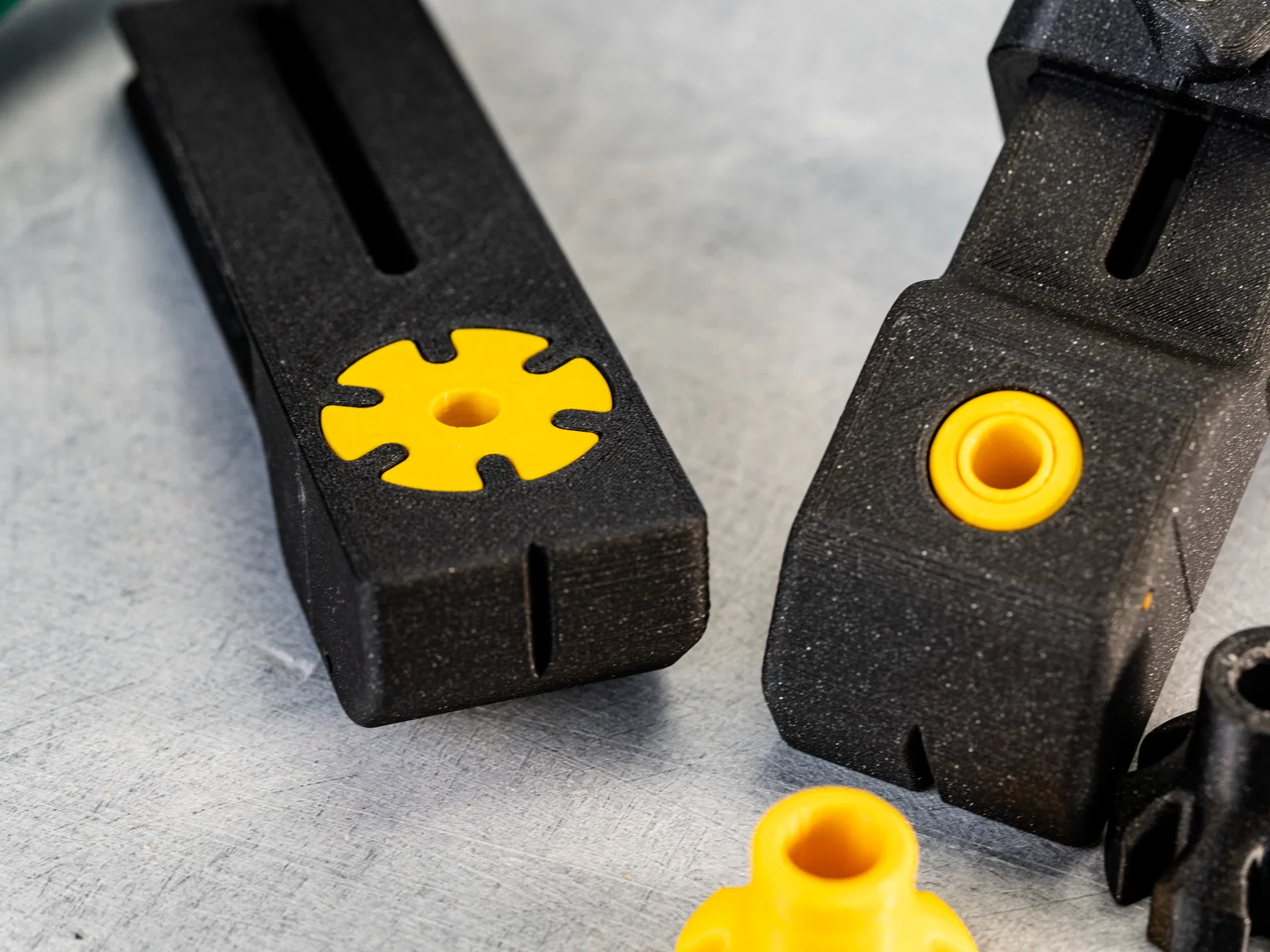

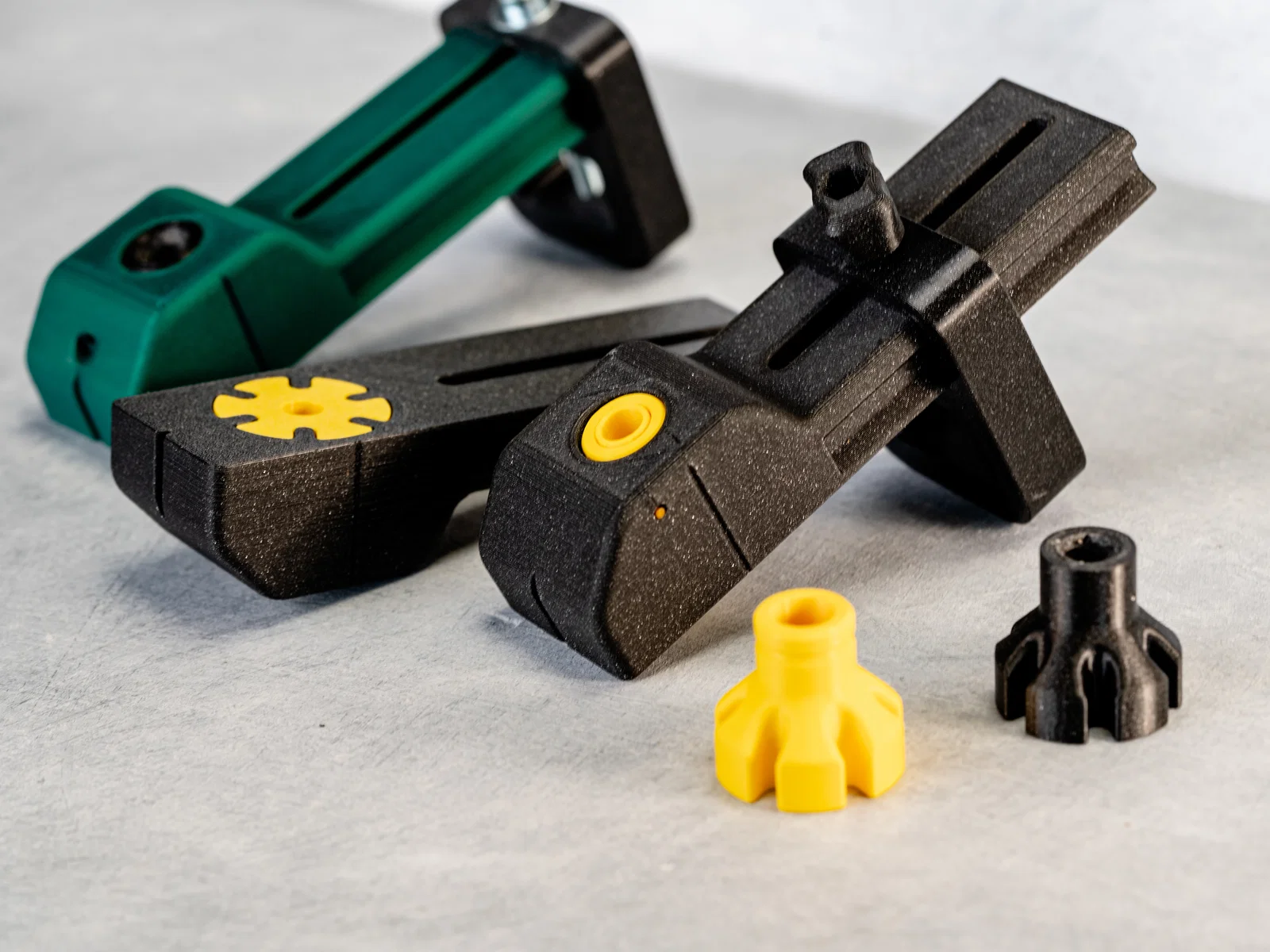

Mình đã tạo Core Elements từ 5 mm tới 13 mm. Bạn cũng có thể dùng file .step (Guide/ Guides) để remix core elements theo nhu cầu.

Nếu bạn không có điều kiện làm việc đó thì cứ thoải mái comment/ liên hệ mình để xin thêm kích thước khác.

Prototypes:

Mình có vài ý tưởng khác để làm cái jig này. Một trong số đó là làm core element dạng 2 mảnh để giảm ma sát đáng kể. Nhưng nhược điểm là tolerance sẽ tăng, làm giảm độ chính xác tổng thể.

Mình cũng nghĩ tới việc chèn Metal guides vào core elements. Cái này mình chắc chắn có thể bổ sung sau.

Một tuỳ biến đơn giản khác là tạo base element có phần “đuôi” dài hơn để dùng cho phôi lớn hơn.

Chúc bạn in vui vẻ!
