Van bướm có thể scale (Scalable Butterfly Valve)

Mình cần vài cái van cho ống gió để điều chỉnh thông gió cho nhiều máy in. Trước đó mình có làm một số ball valve của PeterH1500, dùng rất ngon, nhưng với một vài nhu cầu của mình thì nó hơi “nặng đô” quá.

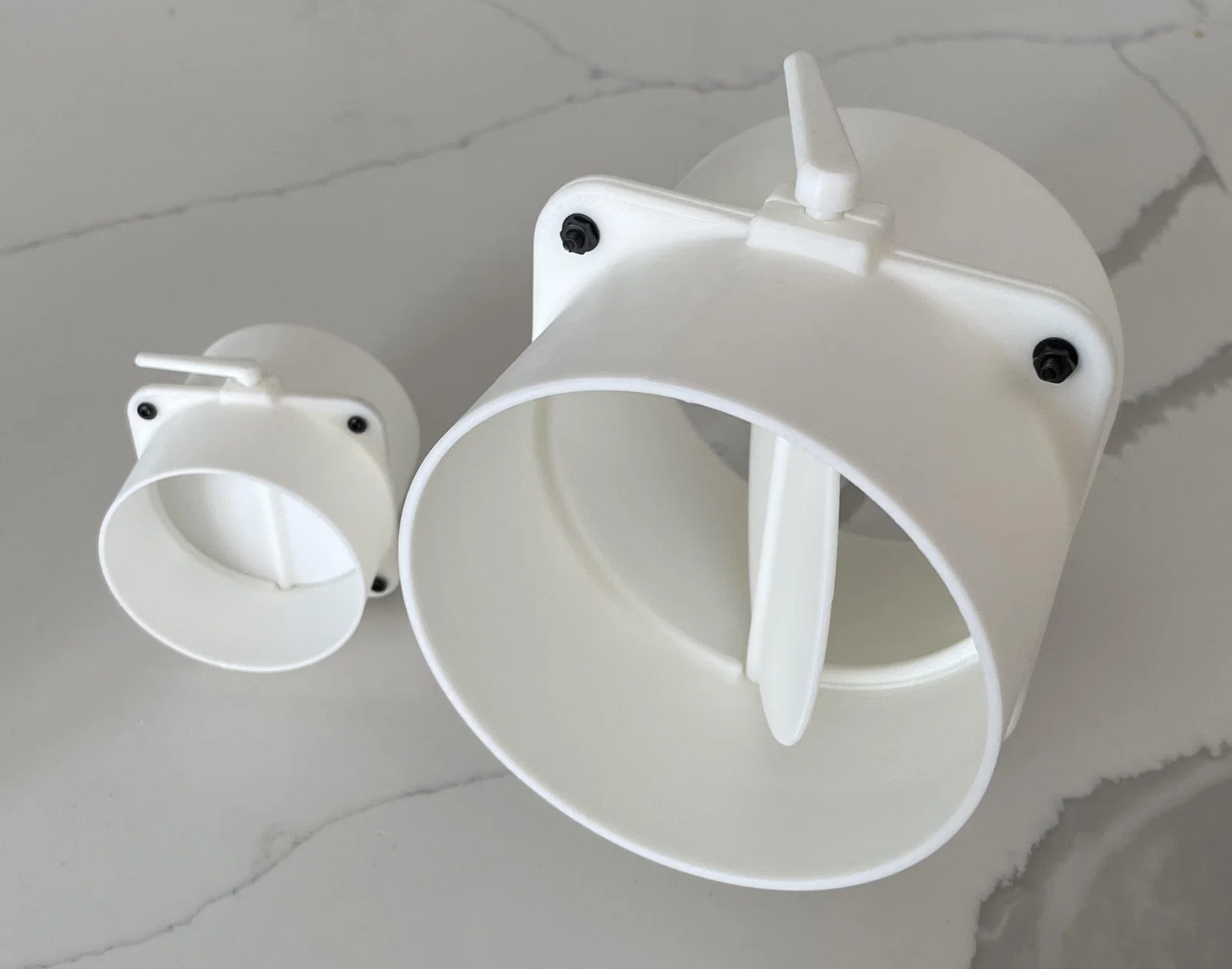

Mình cần một cái van nhẹ, rẻ, dễ làm nên mình tạo ra mẫu butterfly valve đơn giản này. Đây chỉ là bản prototype thôi, nhưng chạy ổn nên mình nghĩ chia sẻ luôn. Một điểm hay là van này có thể scale (hình minh hoạ 50mm và 100mm) mà không cần chỉnh sửa gì.

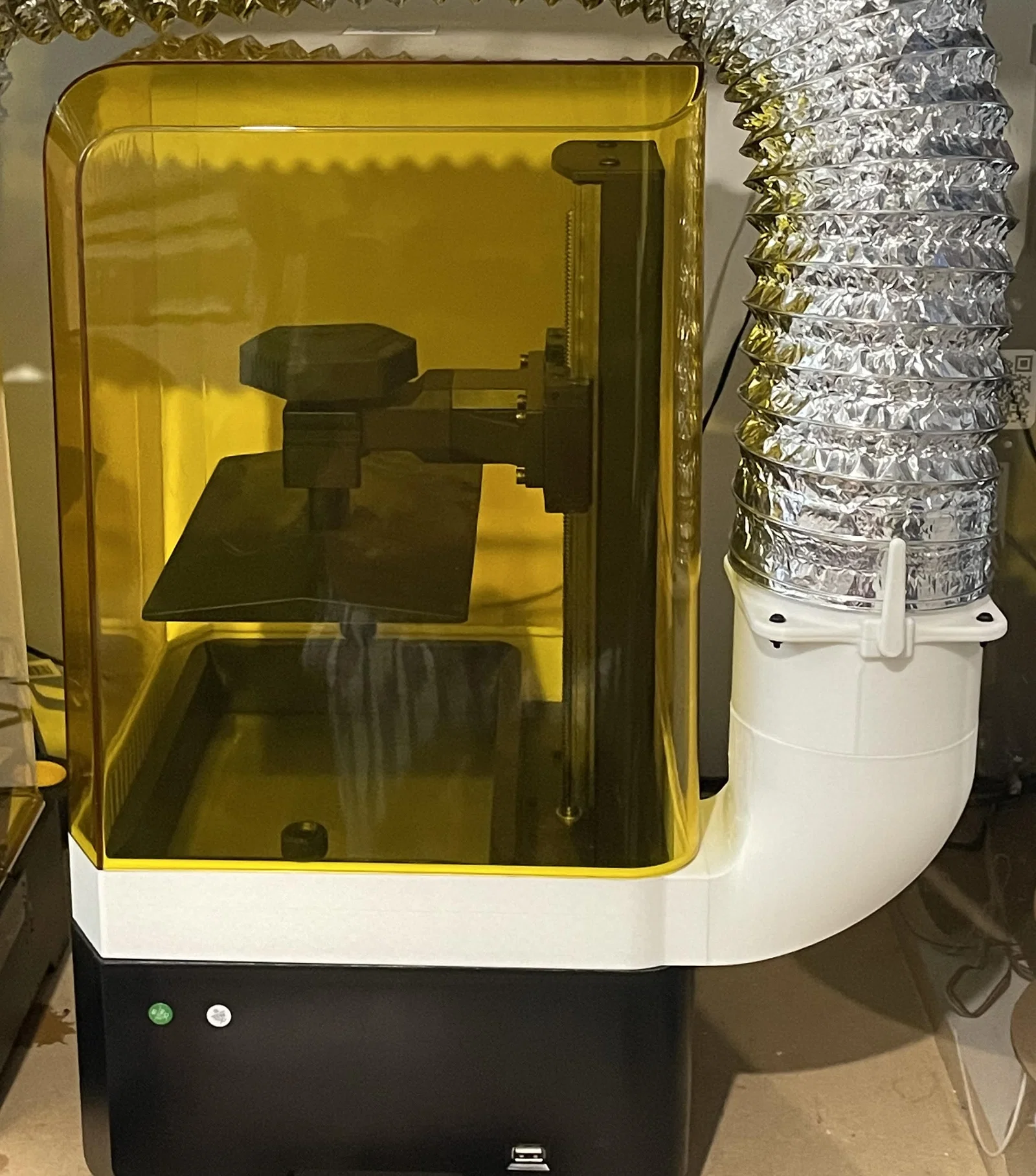

Hệ thống thông gió cho máy in của mình dùng ống gió loại laundry ducting 100mm và một cái quạt 120mm loại heavy duty. Mấy phần này mình in bằng eSUN PLA-ST. Phần seal của van kín khá tốt nhưng chưa hoàn hảo—với thông gió máy in thì vậy là đủ, vì các máy vẫn luôn có một lượng thông gió rất nhỏ mọi lúc.

In 2 valve body và 1 butterfly valve. Phần butterfly valve nên in với mặt trên của tay cầm úp phẳng xuống build plate. Lỗ được thiết kế hơi nhỏ nên bạn sẽ cần gọt bớt một chút ở lỗ hoặc ở trục (axle) để chỉnh độ khít—trục nên vừa khít, và mặt tiếp xúc của hai valve body nên phẳng.

Phần cứng cần: 4x bulông m3x12, đai ốc và washer.
