Ống ngắm Cheshire căn collimation cho kính phản xạ 1.25in (tùy chọn crosshairs)

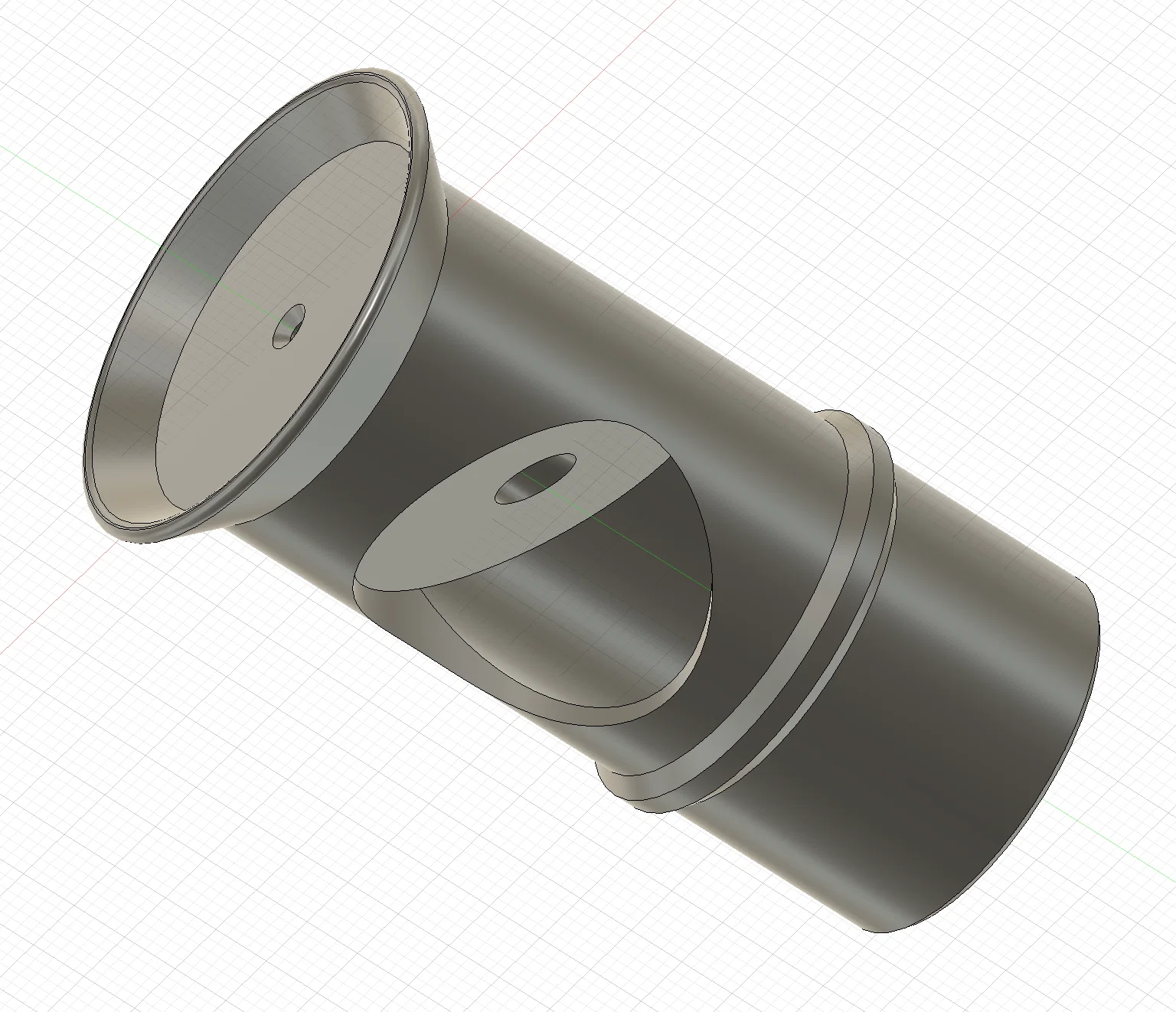

Một món (one-part) ống ngắm collimation kiểu Cheshire (1.25 in). Hiệu quả hơn nắp collimation dạng lỗ kim (pinhole) tiêu chuẩn, nhất là khi điều kiện chiếu sáng không được lý tưởng.

Cập nhật 02-2025:

Đã thêm phiên bản eyepiece có crosshairs. Nhớ in đúng hướng (crosshairs nằm trên build plate)!

Hướng dẫn sử dụng

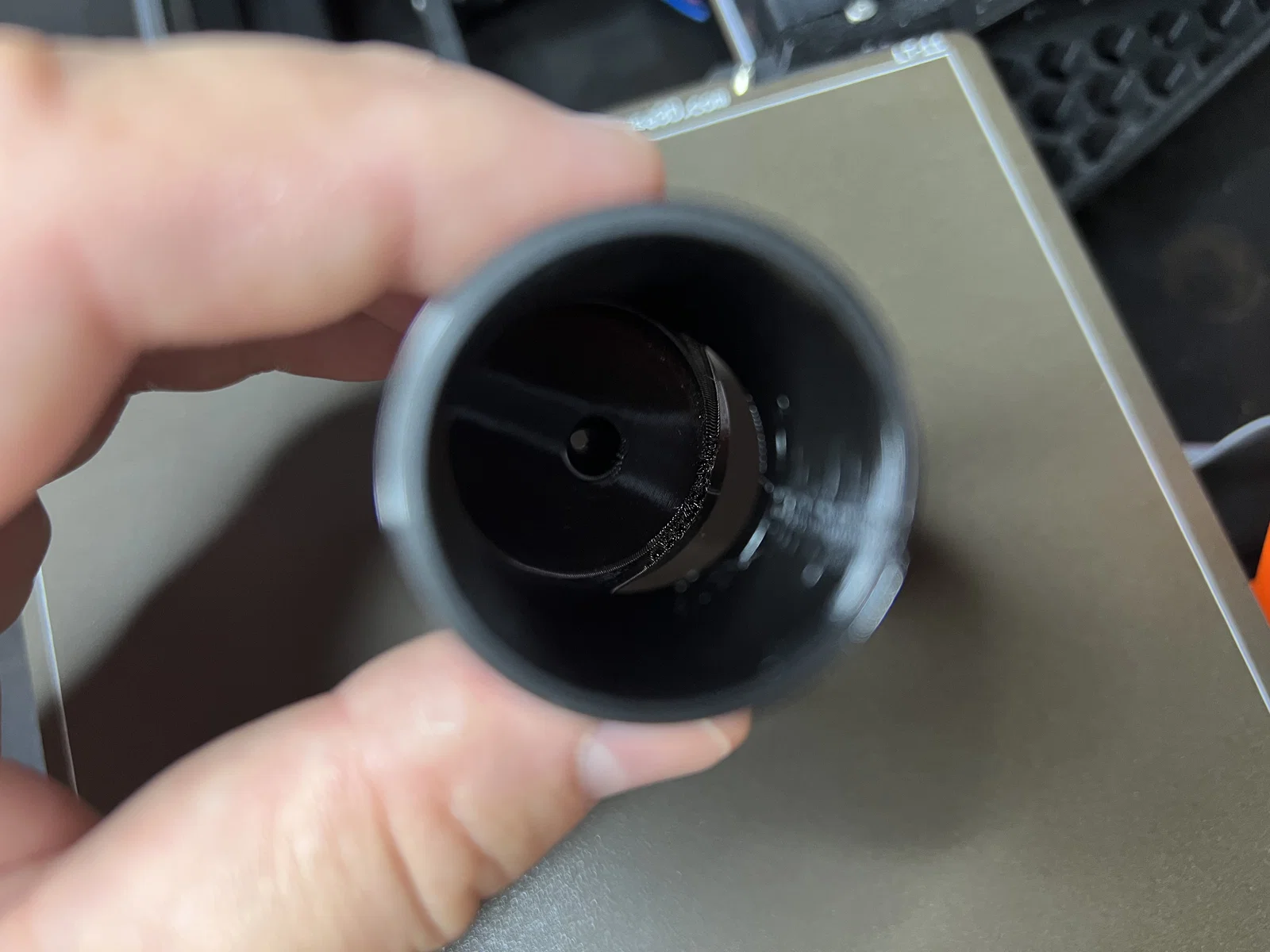

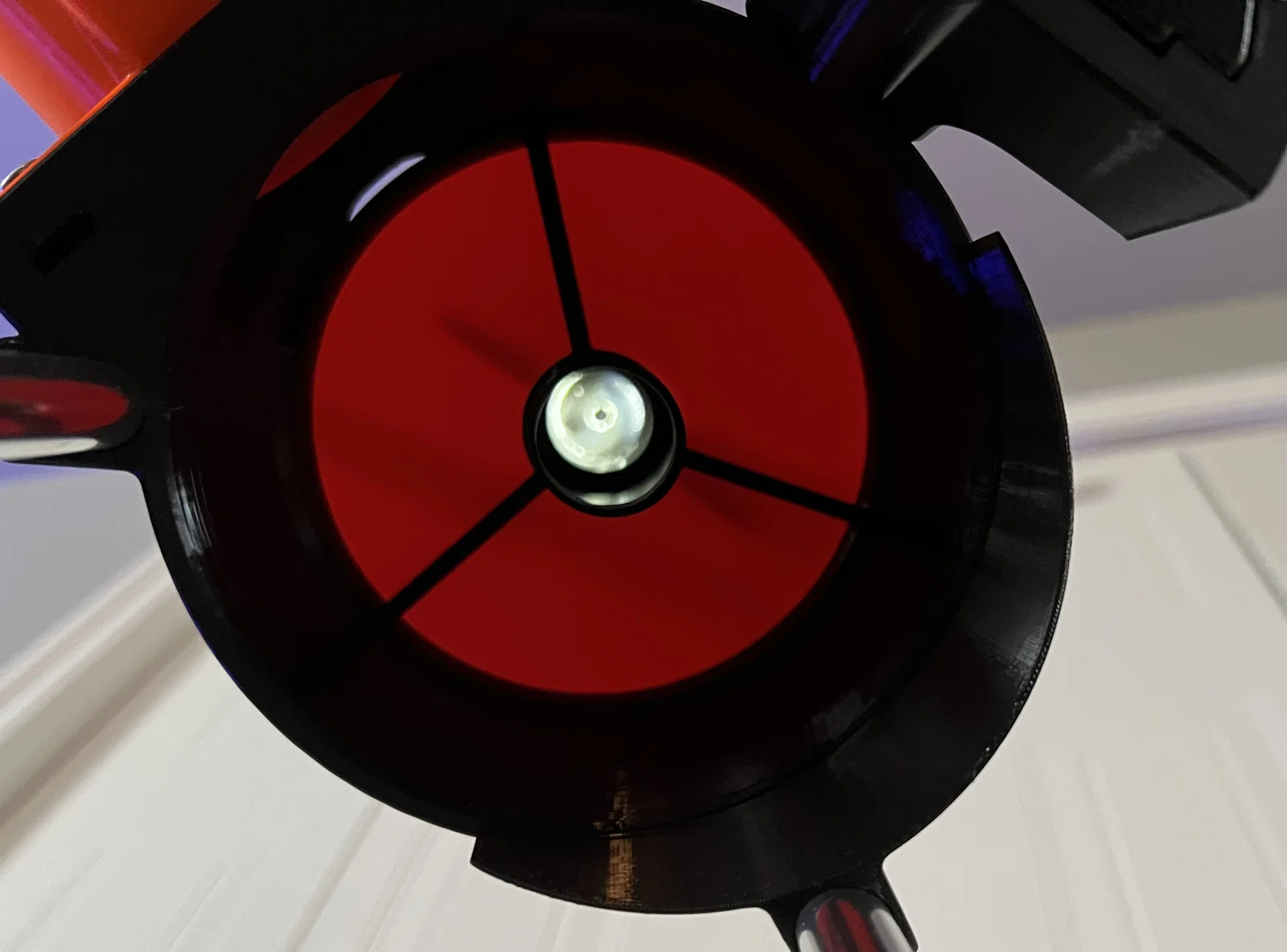

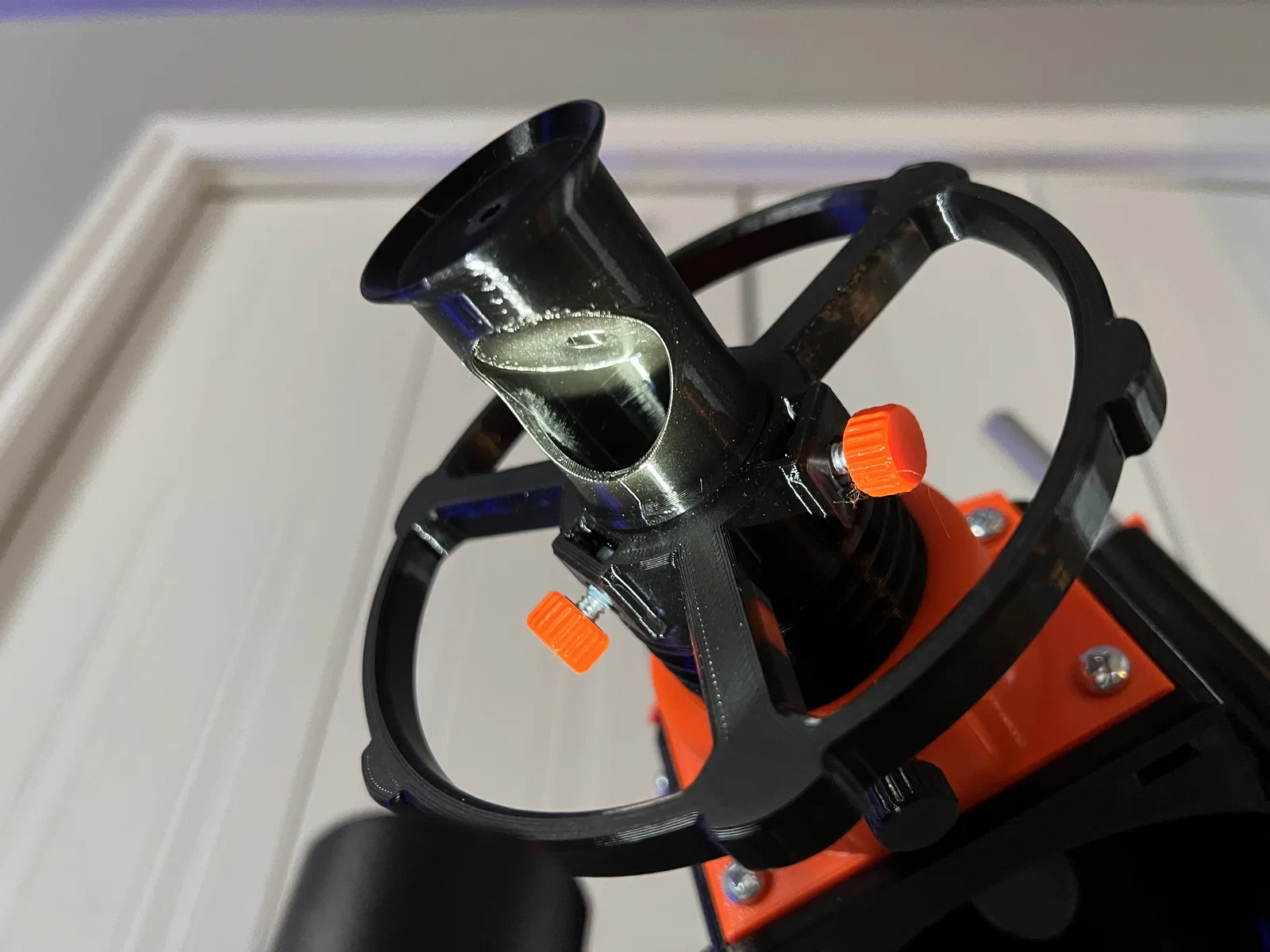

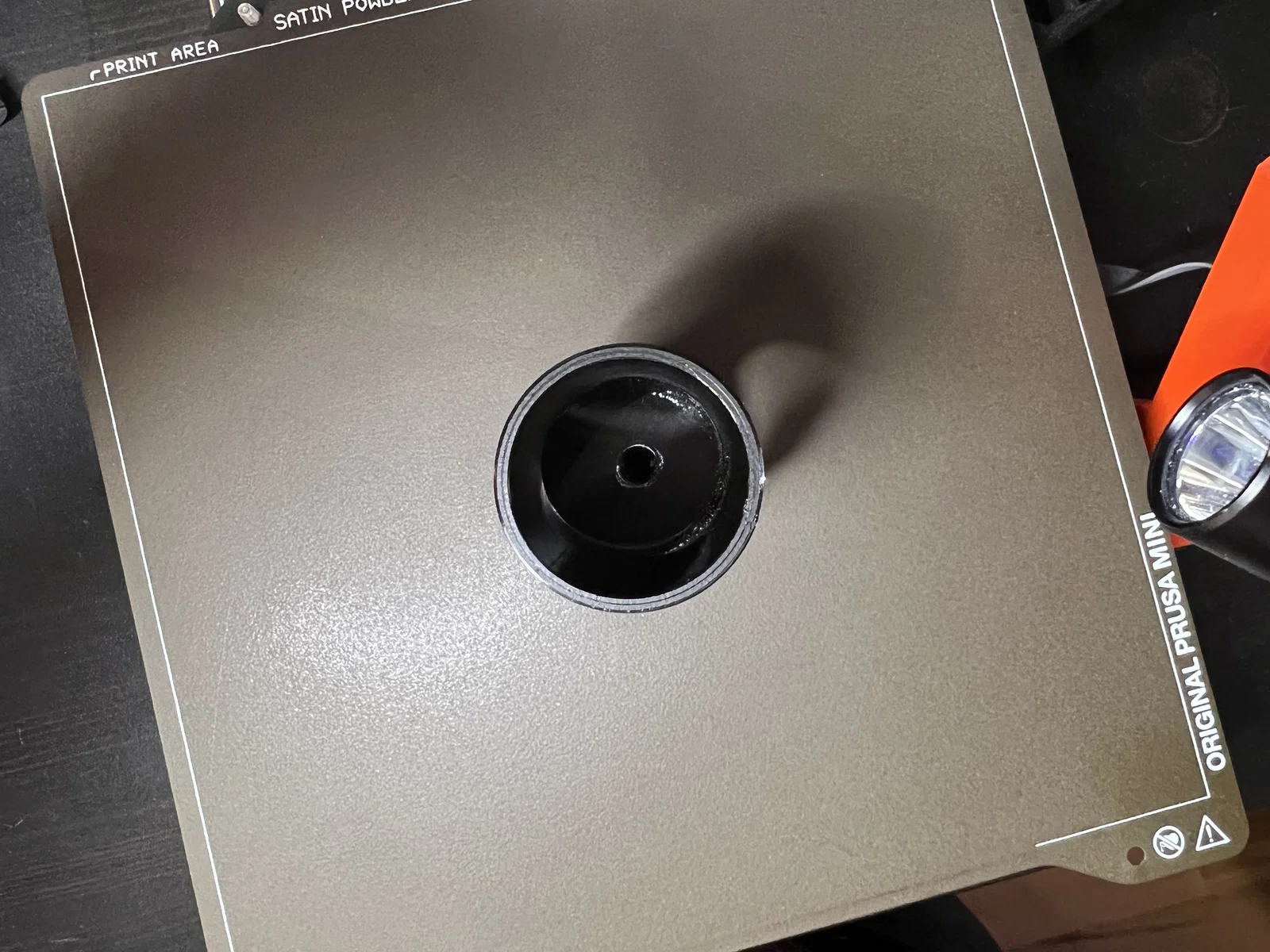

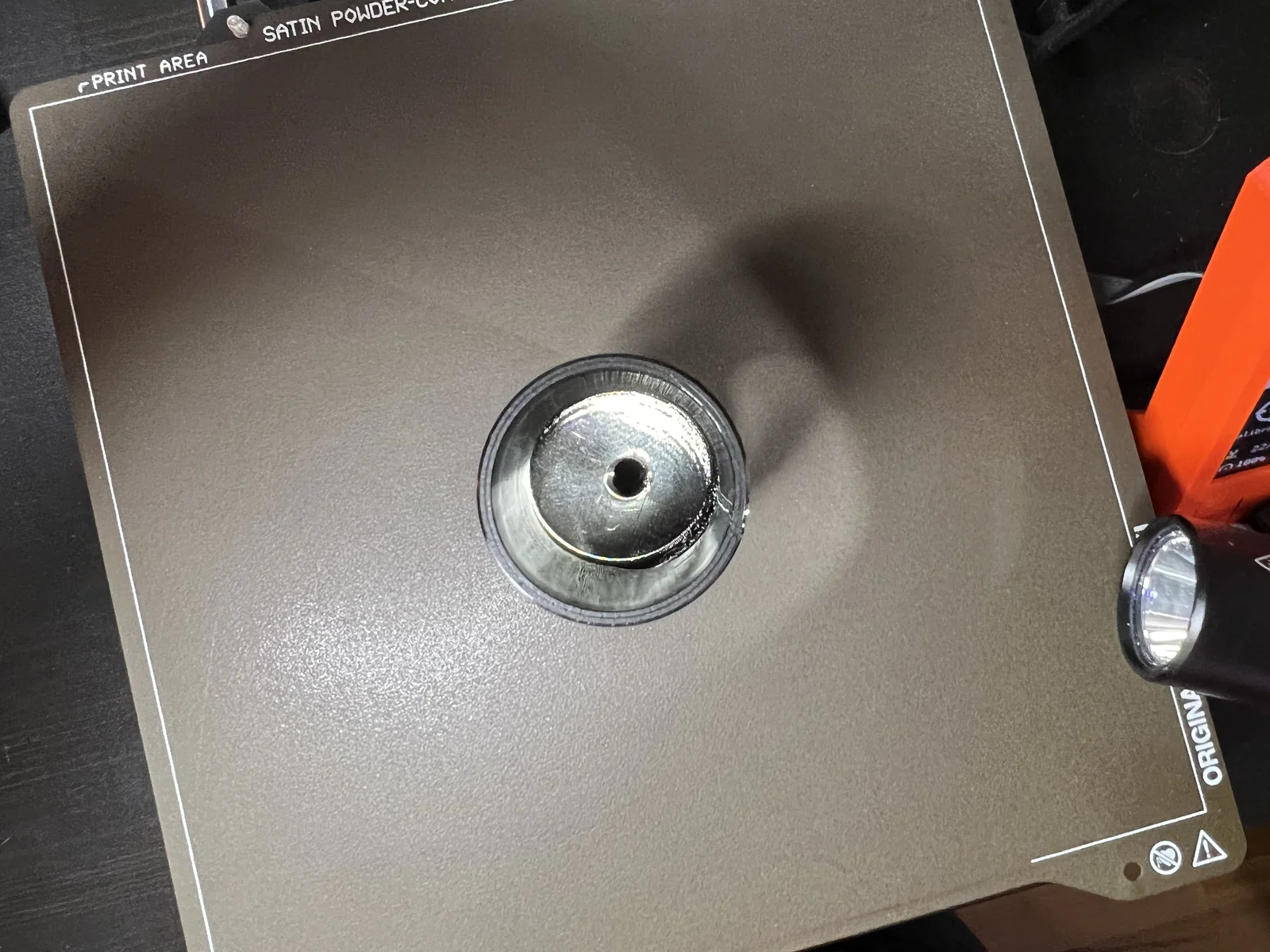

Gắn vào kính (scope) của bạn rồi rọi đèn vào phần đáy của eyepiece (mặt nghiêng) qua lỗ. Khi nhìn qua lỗ kim (pinhole) của eyepiece, bạn sẽ thấy phản xạ của eyepiece hiện rất rõ trên gương chính (main mirror). Nhờ vậy bạn có thể căn cho eyepiece nằm đúng tâm trong gương chính bằng cách chỉnh các vít collimation. Nếu bạn dự định dùng kính ngay sau đó, mình khuyên nên rọi đèn đỏ để giữ thị lực ban đêm (night vision) tốt nhất có thể.

Hướng dẫn in

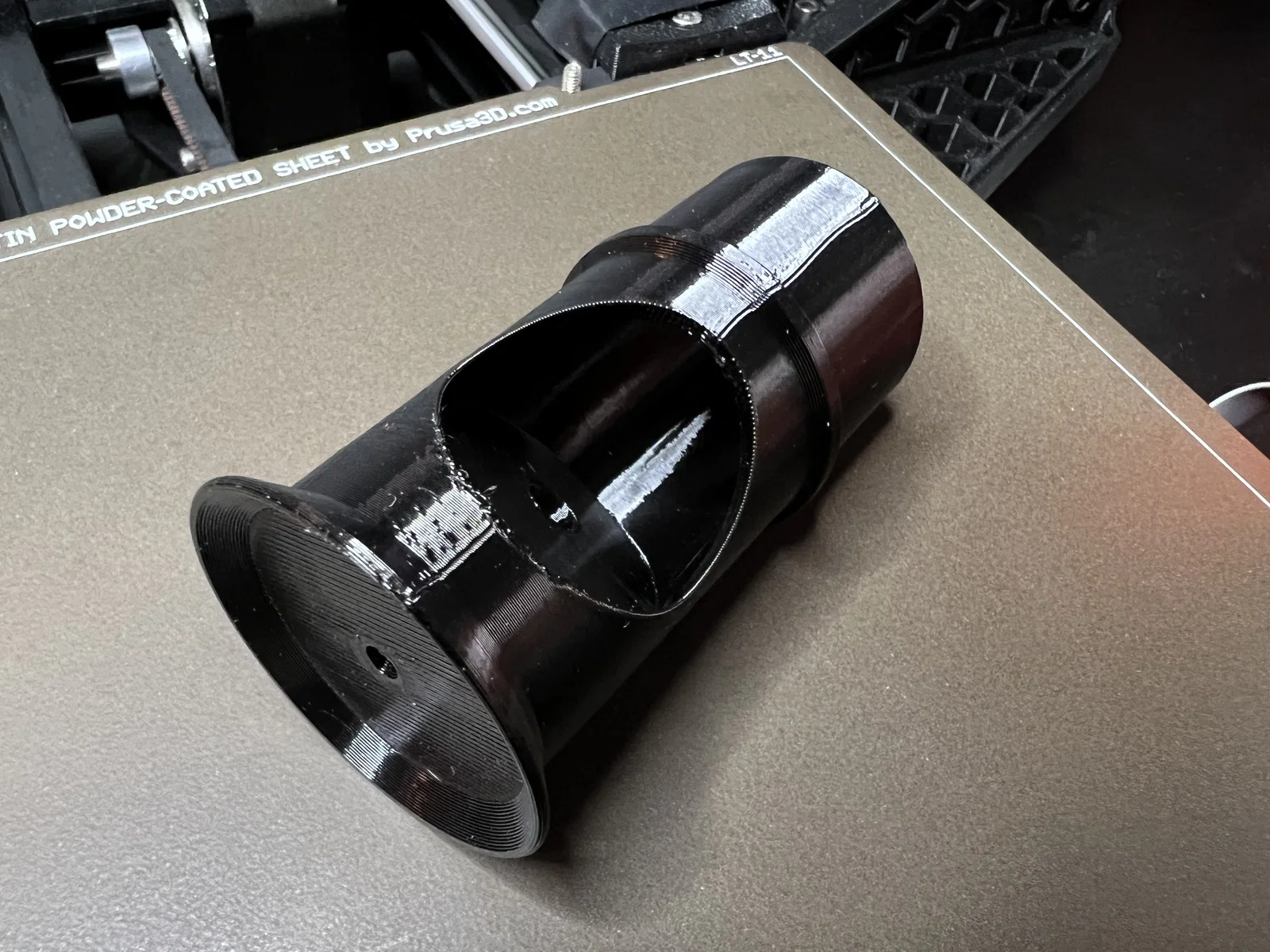

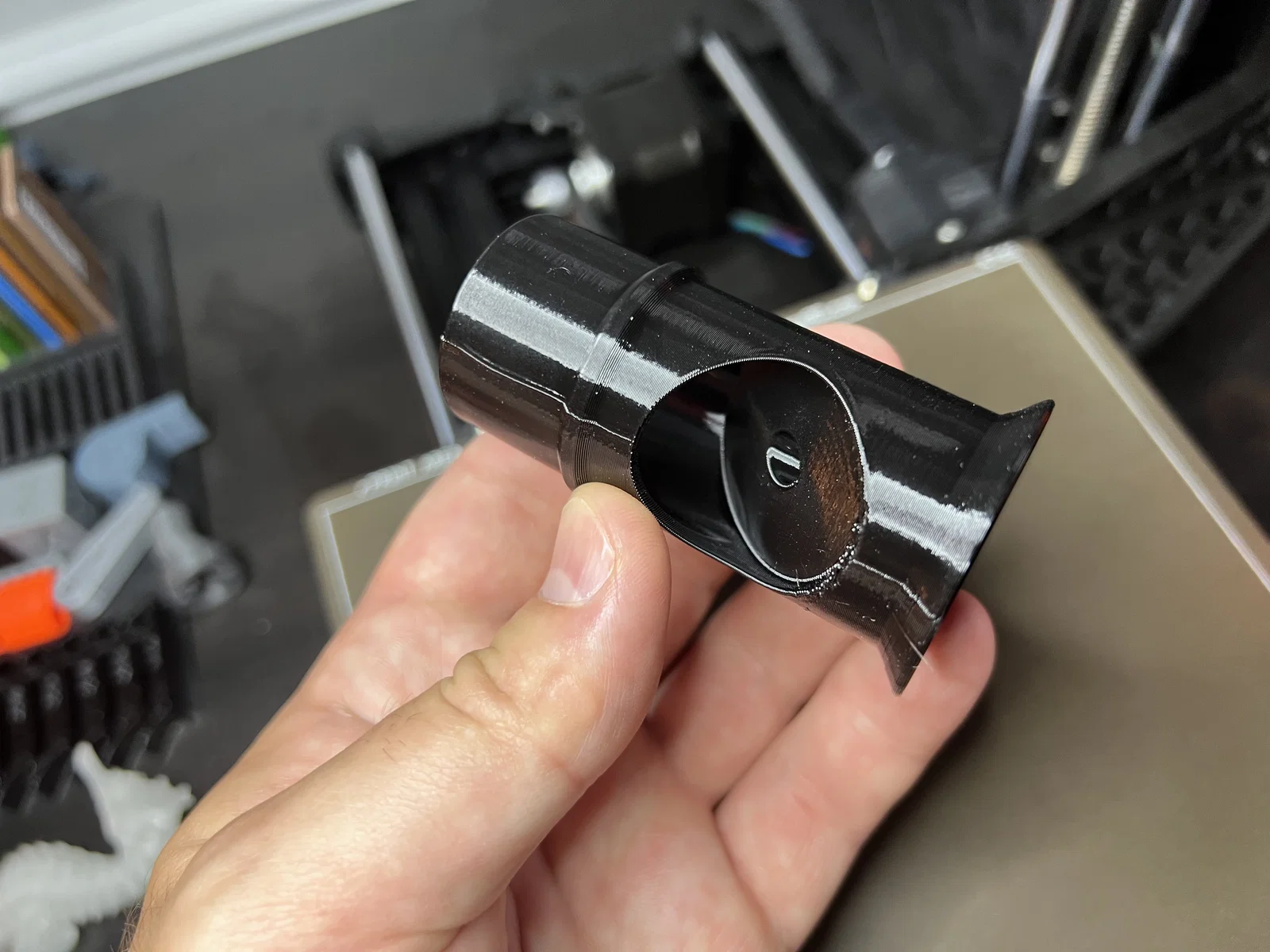

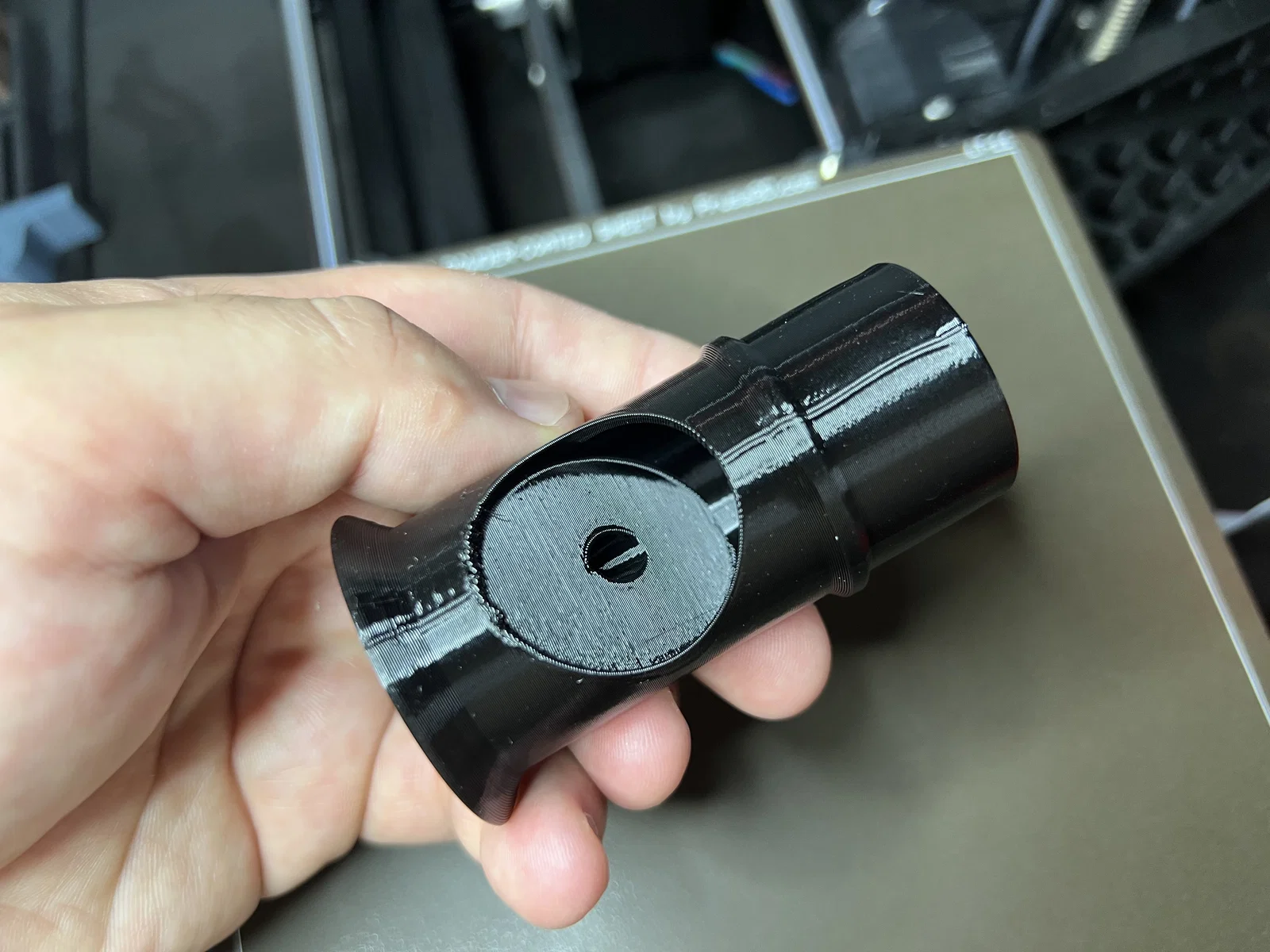

In theo phương thẳng đứng, với phần mặt trước của eyepiece (chỗ bạn nhìn vào) nằm phía trên. In không cần support, nhưng tùy máy in và vật liệu, mặt dưới của lỗ tròn có thể cần dọn nhẹ một chút. Trong ảnh mình để nguyên như vậy. Mẫu được in bằng PETG để chịu nhiệt tốt hơn.
