Te(a)lephone Box – Hộp dispencer trà kiểu bốt điện thoại đỏ UK

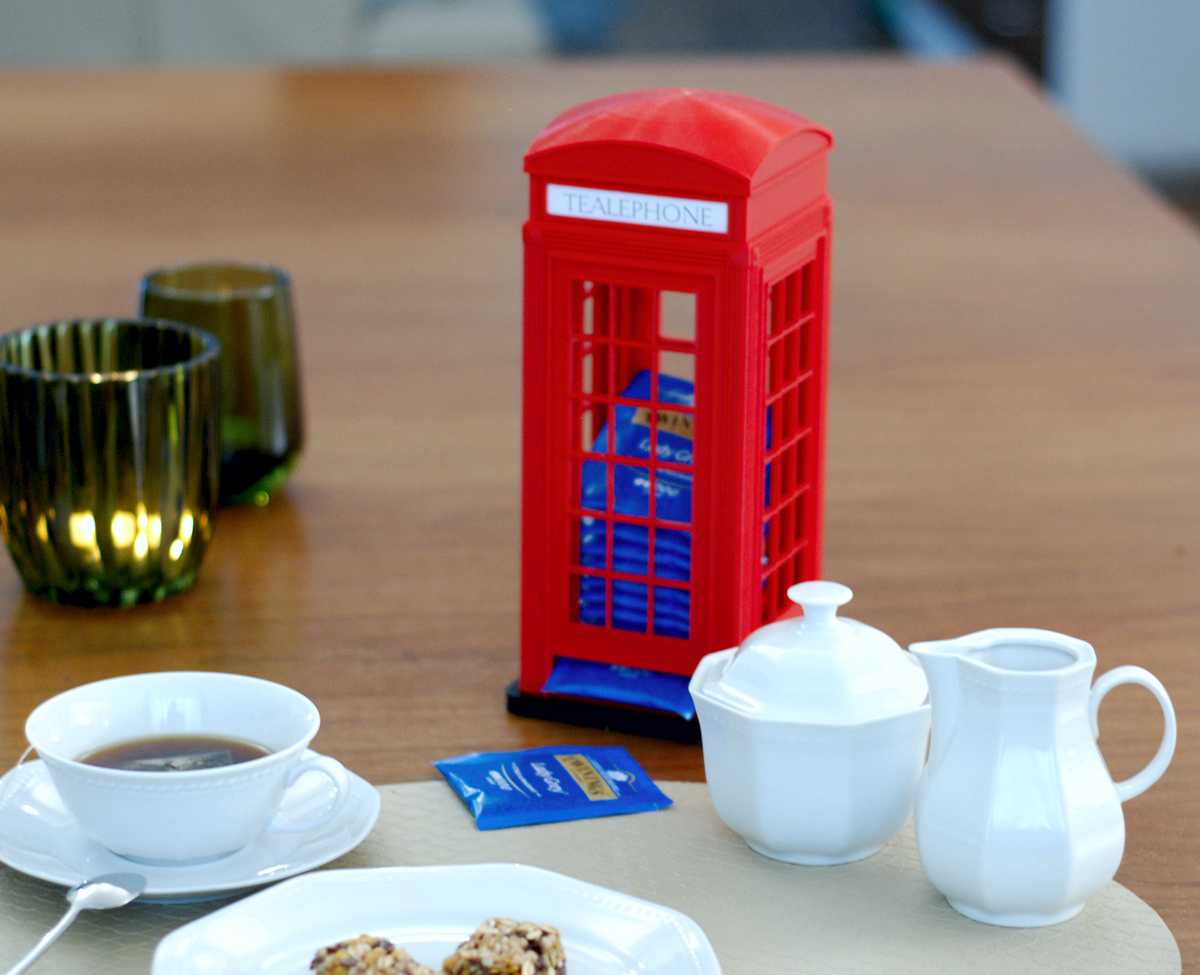

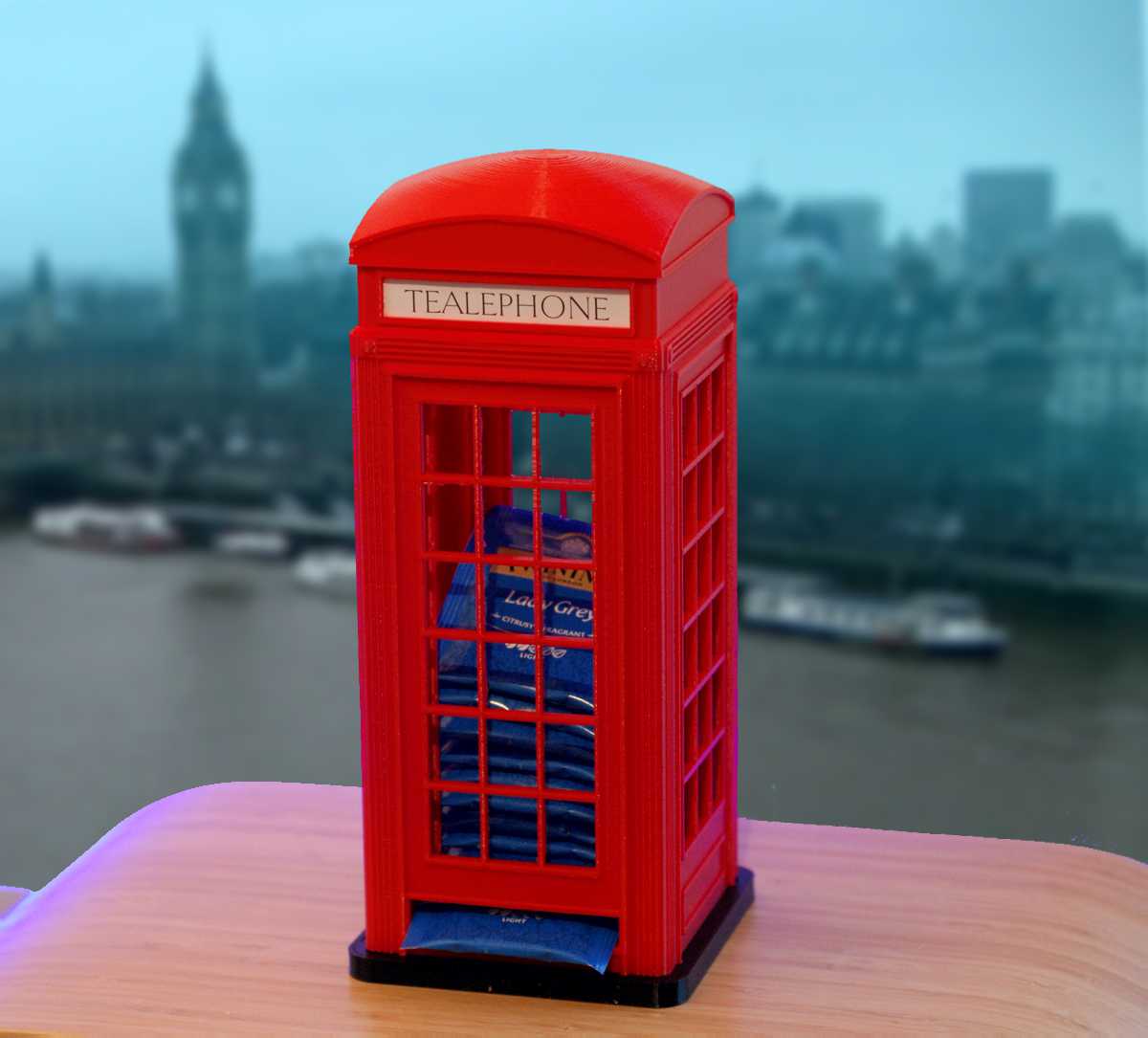

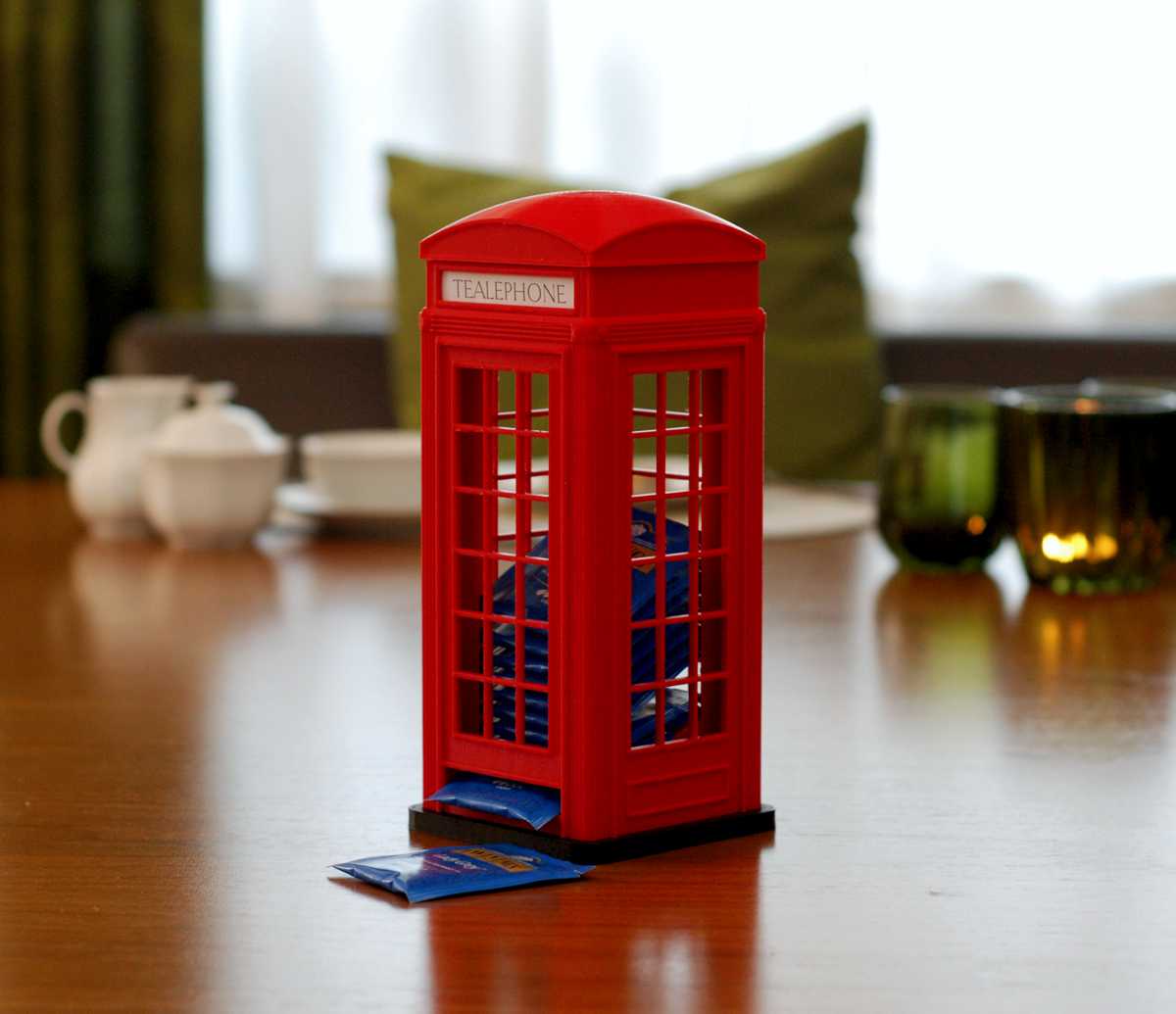

Đây là một hộp dispencer trà (tea dispencer box) có hình dáng giống chiếc bốt điện thoại đỏ mang tính biểu tượng, từng xuất hiện khắp nước Anh (U.K.) hồi còn thời điện thoại di động vẫn như chuyện khoa học viễn tưởng. Cụ thể, thiết kế này mô phỏng mẫu K2 của bốt điện thoại, được lắp đặt chủ yếu từ những năm 1930 ở khu vực London, và cá nhân mình thấy đây là mẫu đẹp nhất trong tất cả. Hộp chứa được khoảng 20 túi trà cỡ tiêu chuẩn, nạp từ phía trên (tháo nắp rời). Túi trà ở dưới cùng sẽ trượt ra từ khe mở phía trước.

Nếu bạn thích kiểu model như vầy, mời bạn ghé xem, tải về, in và thả like các model cùng kiểu khác của mình:

Cập nhật 08.03.2023: Mình có cải tiến một số điểm, đánh dấu “V2”:

• giảm dung sai ở phần đế (từ 0.4 xuống 0.3) để khít hơn với phần thân chính
• thêm dung sai cho cánh cửa và phần hông
• thêm một lỗ để đưa ngón tay vào, giúp kéo túi trà ra nếu bị kẹt
• thêm phiên bản khung dạng tách rời (kèm chốt/dowels tích hợp) để in được trên máy nhỏ hơn (chiều cao in yêu cầu giờ còn 182 mm)

Hướng dẫn in (Printing Instructions)

Nhìn chung, model này in rất dễ và không cần xử lý sau in.

Te(a)lephone Box thì dĩ nhiên phải in màu đỏ! Mình khuyên dùng filament PLA, thường sẽ in được không cần supports nếu máy có làm mát tốt (tất cả phần overhang đều là bridge và không dài quá 75 mm, tương đối dễ kiểm soát).

Phần đế là tuỳ chọn và in rất đơn giản. Nếu bạn in, nên dùng màu tương phản (ví dụ đen). Nó chỉ cần cắm (plug) vào khung.

Phần nắp cũng dễ in tương tự. Nên dùng layer height nhỏ hơn để bề mặt mái vòm nông nhìn đẹp hơn. Dùng concentric infill cho các lớp top.

Phần khung (frame) có thể hơi “khoai” một chút. Để chứa được túi trà và giữ đúng tỉ lệ kích thước nguyên bản, khung trở thành một chi tiết khá lớn với chiều cao gần 220 mm, có thể không vừa một số máy in. Vì vậy mình đã upload 2 phiên bản của phần khung:

Bản khung liền (complete frame) có thể in trên máy lớn. Như đã nói, có thể in không cần supports nếu bạn tin vào khả năng làm mát của máy. Nếu không, hãy thử tree support.

Với máy nhỏ, bạn nên in phần khung trần (naked frame) và các mặt hông riêng. Khung trần cần được cắt ở layer height 182 mm và sau đó dán (glue) lại cùng với ba mặt hông và một mặt trước. Trường hợp này không cần supports (cũng là một lựa chọn hay, vì tiết kiệm được hơn 100g vật liệu thải do supports).

Mình in tất cả các phần bằng nozzle 0.6mm và layer height 0.32 mm (trừ phần nắp). Dù vậy, chi tiết vẫn lên rất đẹp. Tổng thời gian in cả model khoảng 16 giờ.

Lắp ráp (Assembly)

Phần đế chỉ cần cắm (plug) vào phần khung.

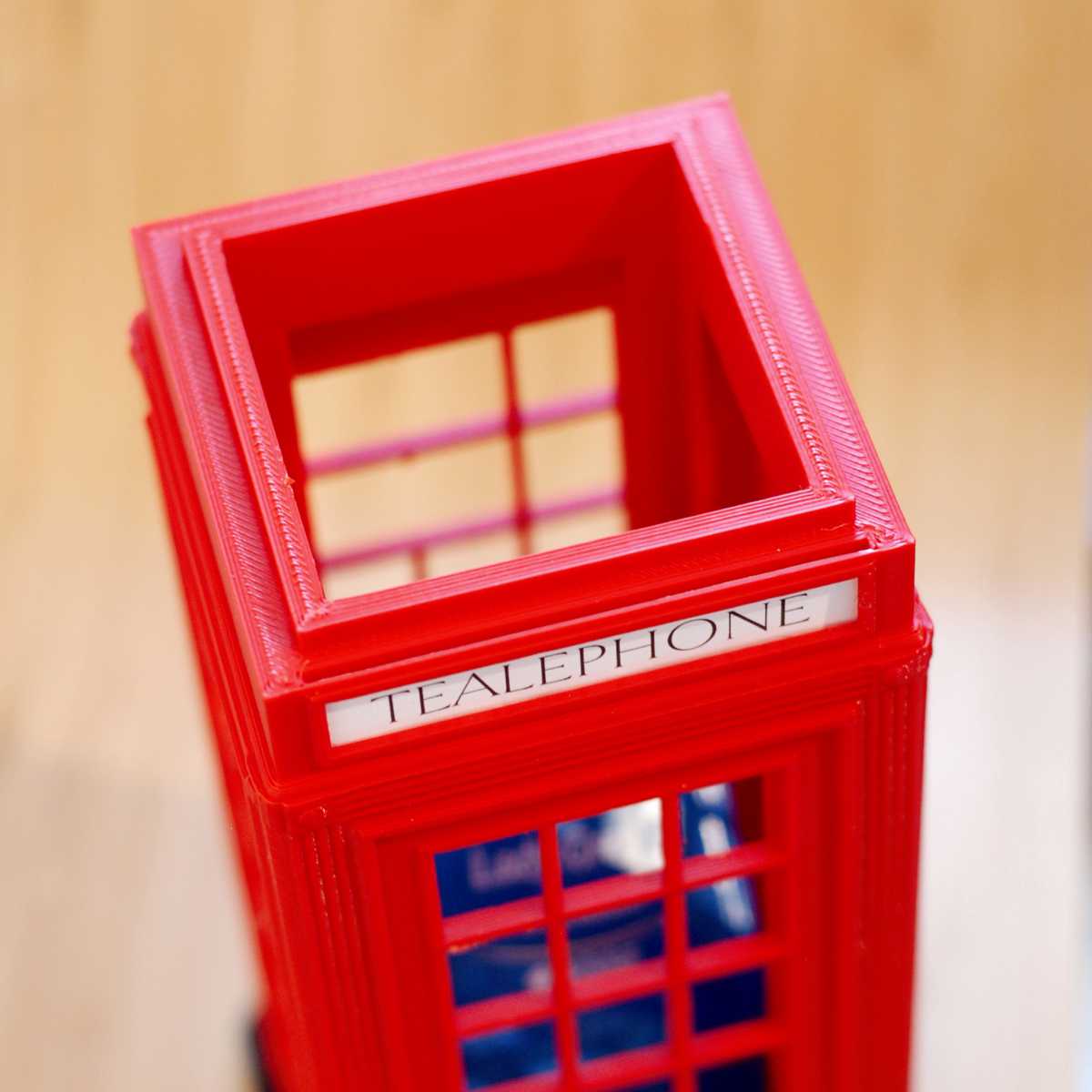

Trên đỉnh khung có một ngăn nhỏ, có thể chứa một tấm giấy biển hiệu kích thước 78 mm x 14 mm. Diện tích hiển thị khi nhìn thấy là 70 mm x 10 mm. Font gốc dùng trên các bốt điện thoại này là Goldenbook Light. Mình đã thêm hình PNG để bạn khỏi phải mua font — bạn xem trong mục files của bài đăng này.
