IKEA ALEX - Chân tăng chỉnh (adjustable leg)

Cập nhật 2024-10-01

• Thêm file parametric cho Fusion 360 cho chân vặn (screw leg)

• Tổng chiều dài của vít,
• Độ dày miếng đệm (cushion) và đường kính của nó

Update 2024-10-01

• Added the parametric file for Fusion 360 for the screw leg

• Total length of the screw,
• Thickness of the cushion and its diameter

Cập nhật 2023-07-05

• Thêm mẫu chân không cần dùng miếng đệm (pad).

Update 2023-07-05

• adding model of leg without pads

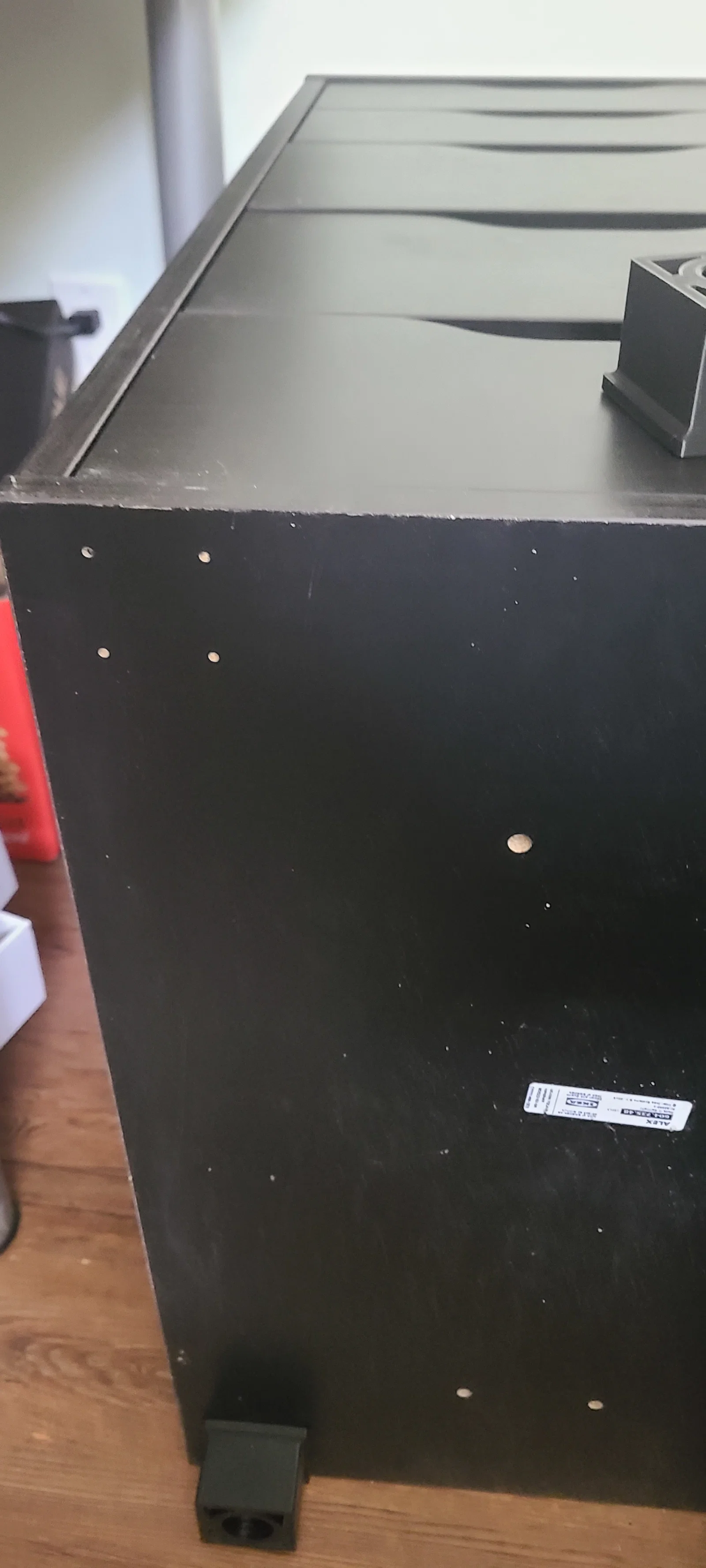

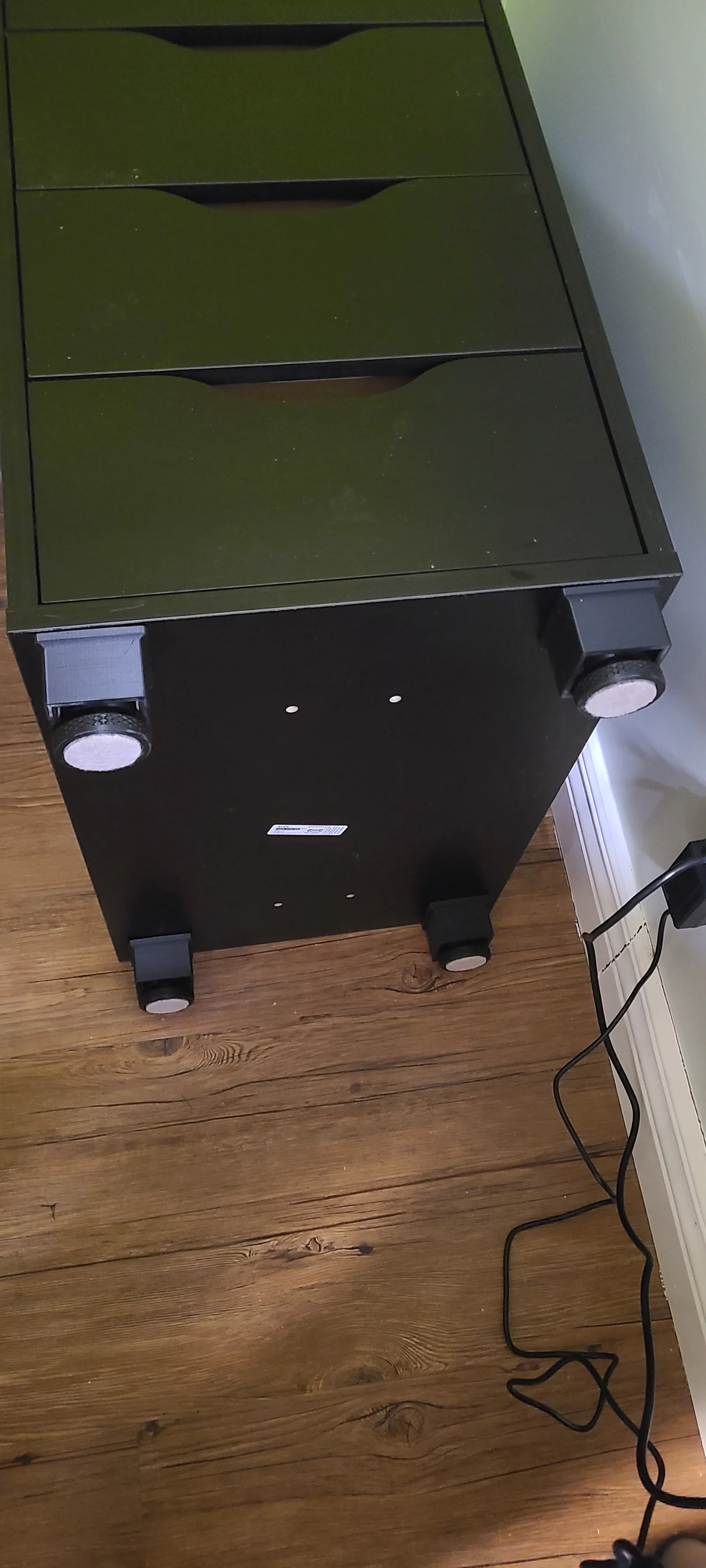

Chân tăng chỉnh được làm để dùng đúng các lỗ sẵn có (loại để gắn bánh xe/casters dưới tủ). Mục đích là để nâng cao bàn làm việc của mình.

In

Mình khuyên dùng PETG.

Dưới đây là thông số in của mình

• Béc (nozzle): 0.4
• Chiều cao lớp (layer height): 0.2 mm
• Số perimeter: 3
• Solid layer: 5
• Infill: Cubic 15%
• Brim: không
• Support: khuyến nghị cho phần bên trong của ren/vít (inside of the screw)
• In perimeter ngoài trước (outer perimeter first): có

Bạn có thể sẽ cần chỉnh lại các thông số này để tìm cấu hình phù hợp nhất với máy in của bạn.

Lắp ráp

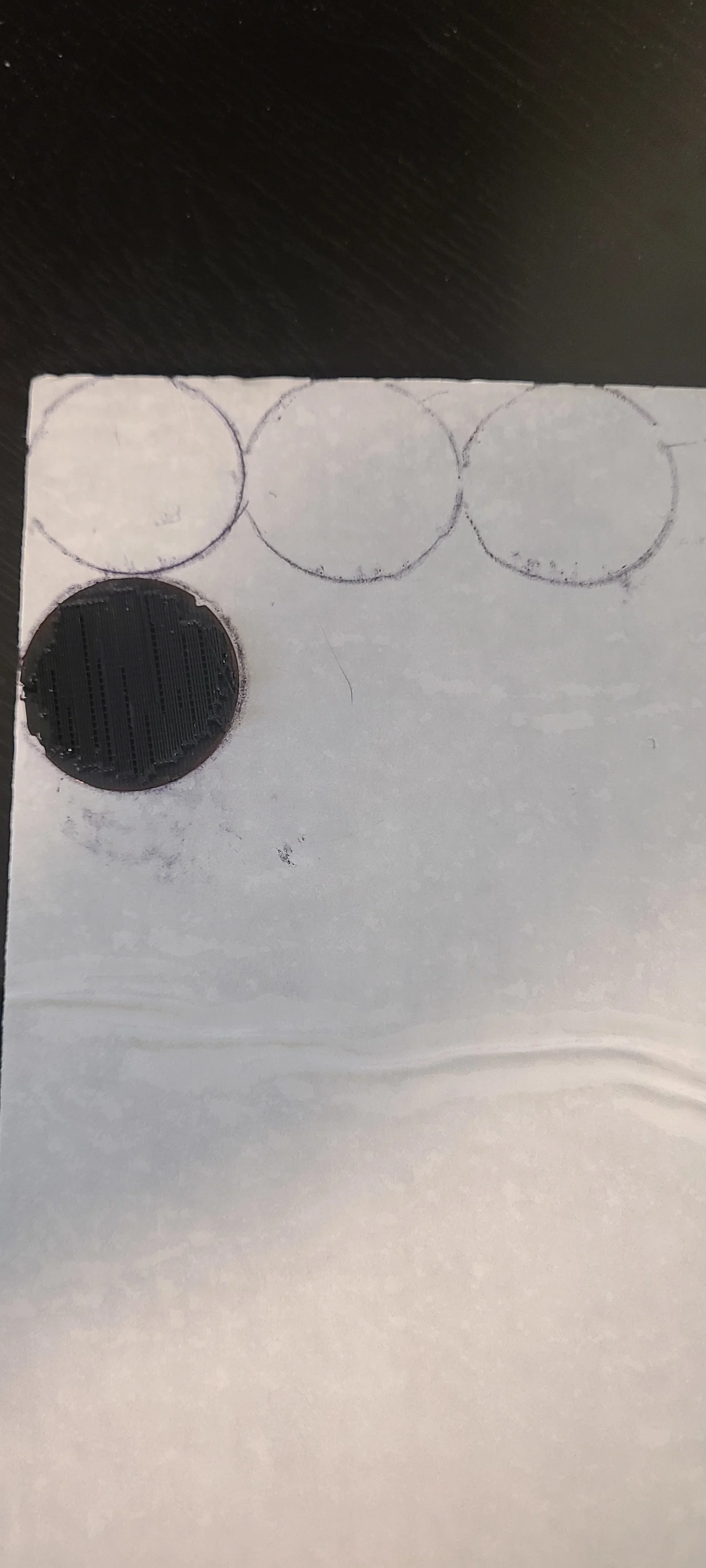

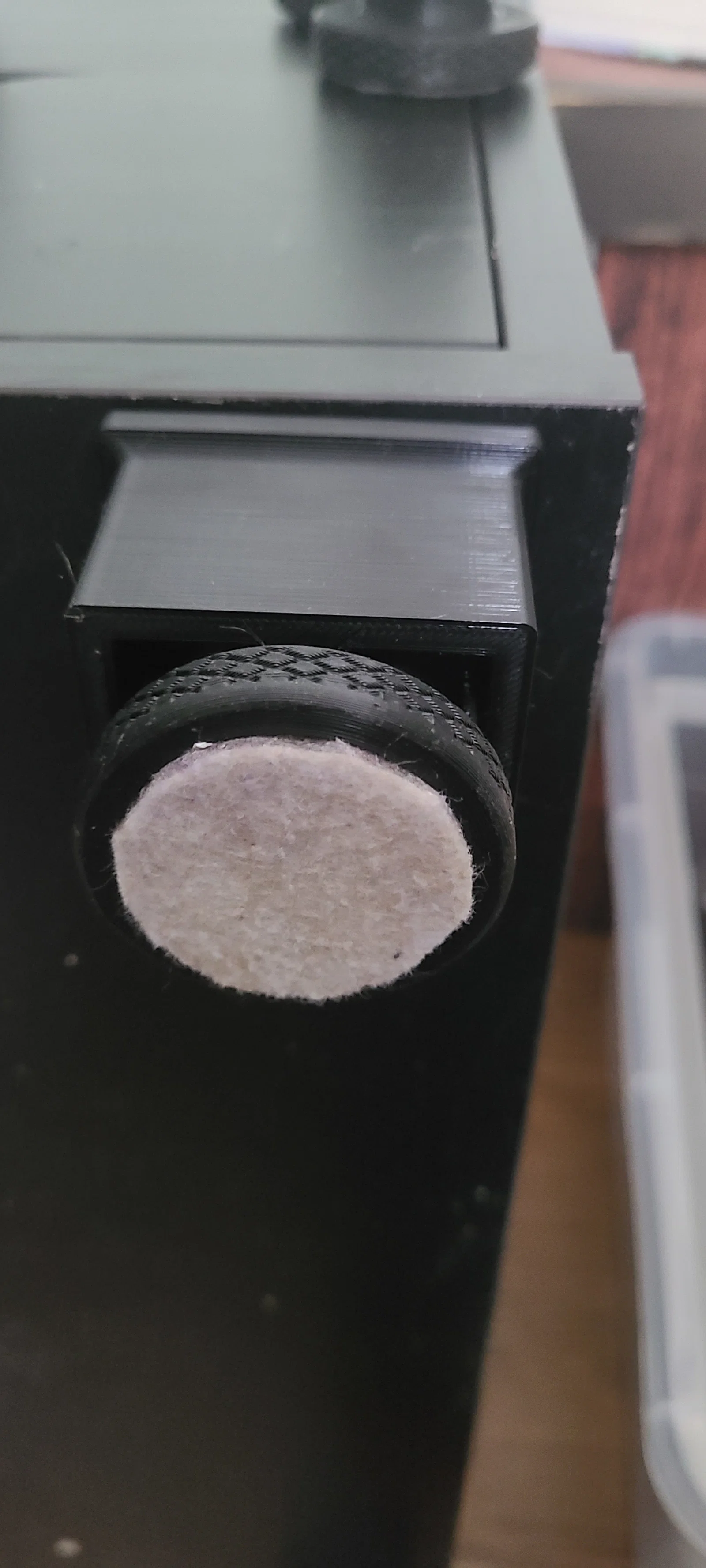

Thiết kế dành cho miếng dán nỉ tròn (Round Self Adhesive Felt Pads) cỡ 1 1/2", và cũng có thể cắt từ một tấm nỉ bằng cách dùng phần đế/miếng đỡ (backing section) làm khuôn mẫu.

Mình dùng 4 vít đầu tròn #8 dài 3/4" để lắp mỗi chân.

Adjustable leg made to use the same holes as those provided for putting casters under the cabinet. The goal is to raise my office.

Printing

I recommend you to use PETG.

Here are my print settings

nozzle: 0.4
Layer height: 0.2
Number of perimeter: 3
solid layer: 5
Filling: Cubic 15%
Brim: none
Support: recommended for the inside of the screw
Outer perimeter first: yes

You may need to change these settings to find what works best with your printer.

Assembly

Designed for 1 1/2" Round Self Adhesive Felt Pads, it's also easy to cut from a sheet using the backing section as a template

I used 4 #8 3/4" round head screws to install each leg
