Giá Đỡ Xếp Chồng Ổ Cứng Di Động - Dùng cho Seagate & WD 2TB/4TB

Đây là hệ thống giá đỡ xếp chồng cho ổ cứng di động, với kích thước vừa vặn cho các loại ổ cứng 2TB/4TB phổ biến hiện nay. Mình đã kiểm tra và xác nhận khay lớn vừa với Seagate Backup Plus 4TB, còn khay nhỏ vừa với Seagate Backup Plus Slim 2TB hoặc WD Easystore 2TB (các bạn nhớ kiểm tra kỹ kích thước ổ cứng của mình so với kích thước khay ở bên dưới nha).

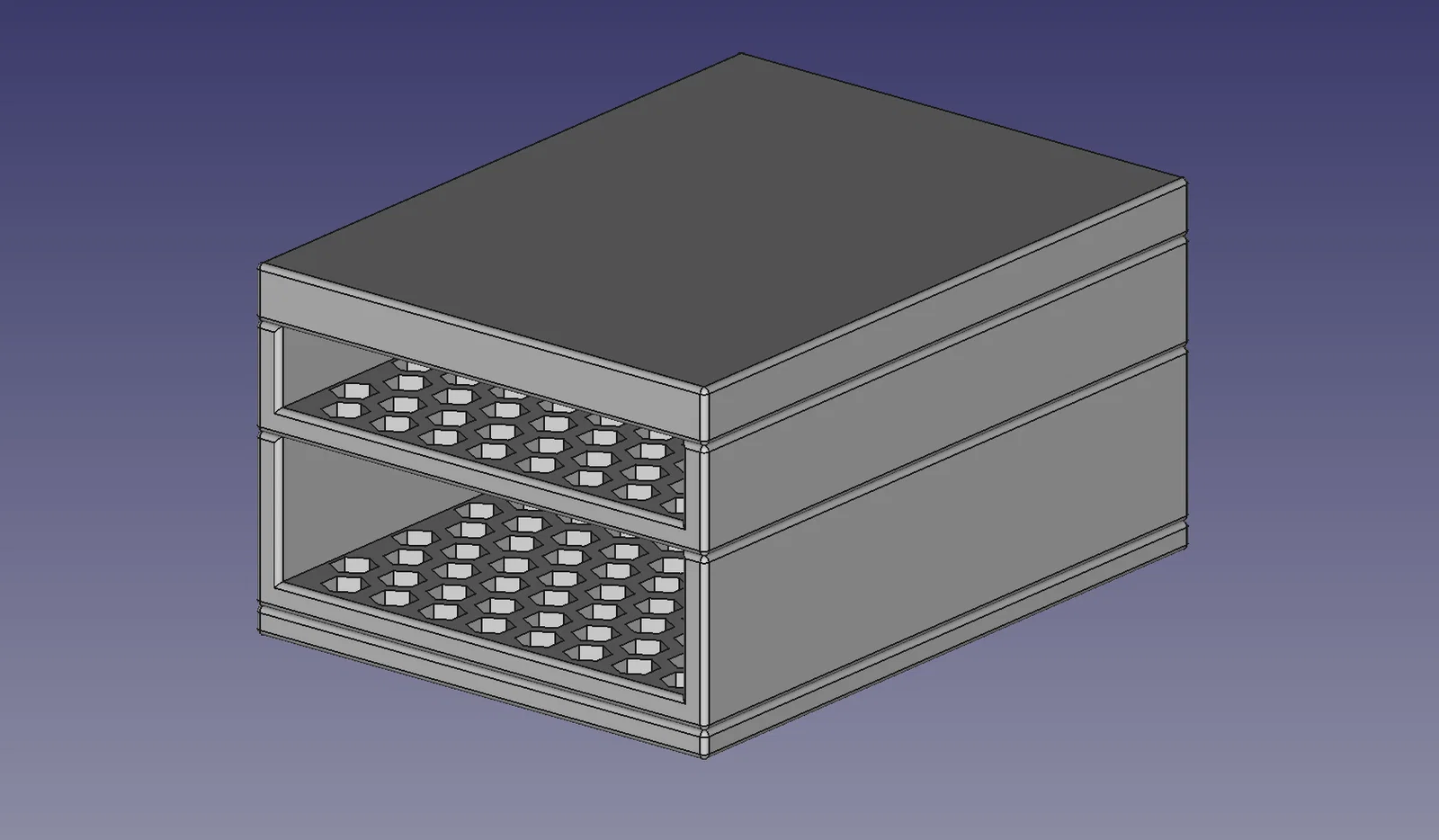

Mình có thiết kế thêm các lỗ ở phần đáy mỗi khay để tiết kiệm nhựa và lắp thêm quạt tản nhiệt sau này (phòng trường hợp ổ cứng bị nóng khi nằm trong hộp). Với máy của mình, việc in các lỗ này tốn thêm khoảng một giờ và đòi hỏi máy in phải được cân chỉnh tốt. Nếu không thích, bạn cứ chọn phiên bản không có lỗ nhé.

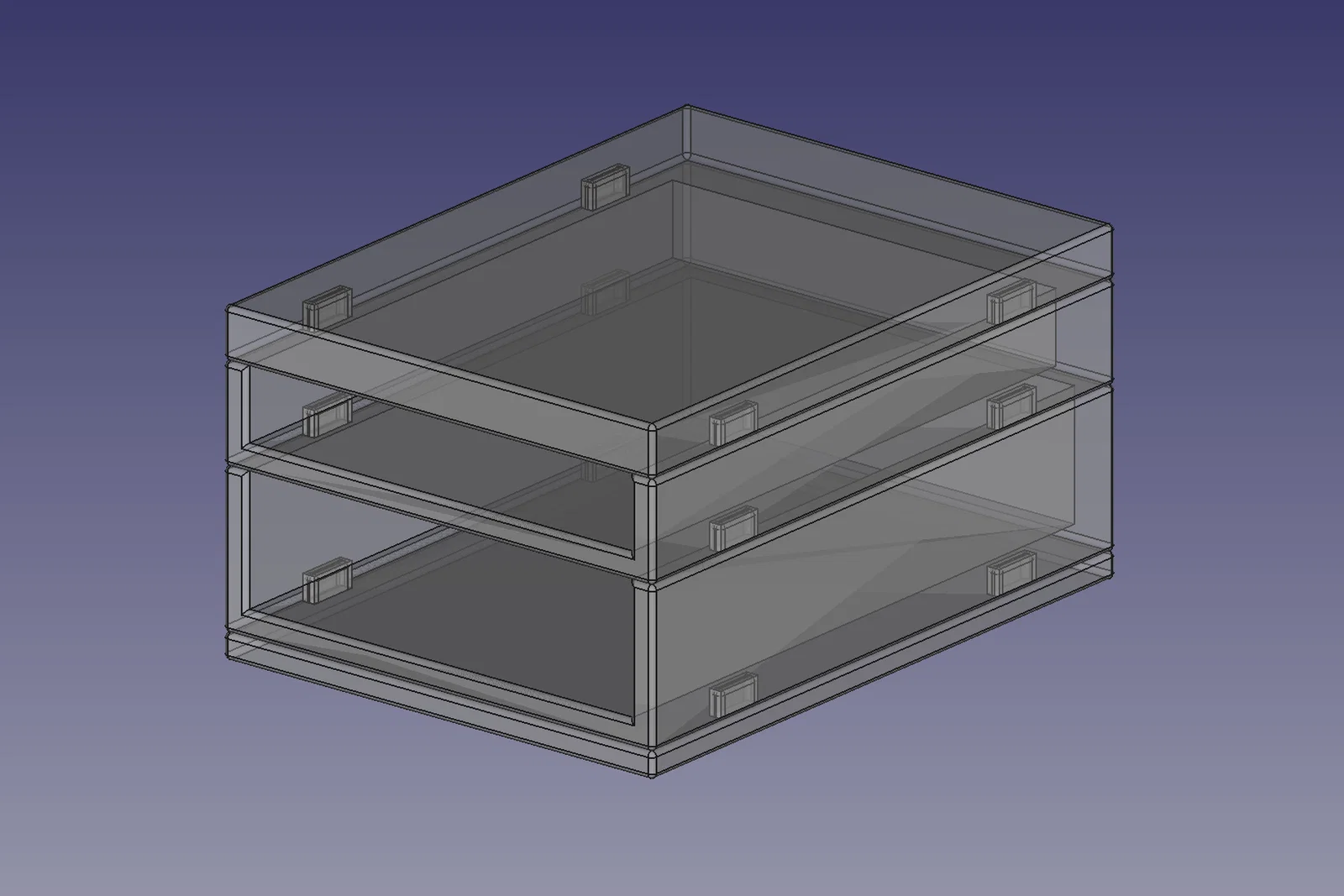

Tùy vào cài đặt máy in của bạn, các khớp nối ở phía trên khay có thể sẽ hơi chặt. Bạn chỉ cần dũa hoặc chà nhám nhẹ các khớp (và cả lỗ tương ứng) là các chi tiết sẽ khớp lại với nhau cực kỳ chắc chắn.

Cập nhật 2/9/23: Mình đã thêm các file V2 với phần lỗ được mở rộng hơn một chút so với kích thước khớp nối, hy vọng sẽ giúp việc lắp ráp dễ dàng hơn.

Kích thước bên ngoài:

• Nắp trên: 125mm Dài x 93mm Rộng x 10mm Cao
• Đế: 125mm Dài x 93mm Rộng x 5mm Cao
• Khay lớn: 125mm Dài x 93mm Rộng x 30mm Cao
• Khay nhỏ: 125mm Dài x 93mm Rộng x 19mm Cao

Kích thước lòng khay:

• Khay lớn: 120mm Dài x 83mm Rộng x 25mm Cao
• Khay nhỏ: 115mm Dài x 83mm Rộng x 14mm Cao

Thiết kế này được lấy cảm hứng từ mẫu của errin tại đây.

Nếu bạn muốn tùy chỉnh thiết kế, mình rất sẵn lòng chia sẻ file CAD (mình dùng FreeCAD để vẽ), cứ cho mình biết nhé!
