Cò bấm chơi game điện thoại (Mobile Gaming Trigger)

Để nói rõ hơn: mấy miếng shim sẽ được trượt vào/luồn qua phần thân trigger chính để ôm khít hơn với các điện thoại mỏng.

Big update:
Thiết kế này giờ dùng hệ shim cho điện thoại mỏng. Nhờ vậy mình vẫn giữ được cơ chế phần chuyển động như cũ và bạn không cần phải in lại toàn bộ khi đổi sang điện thoại khác.

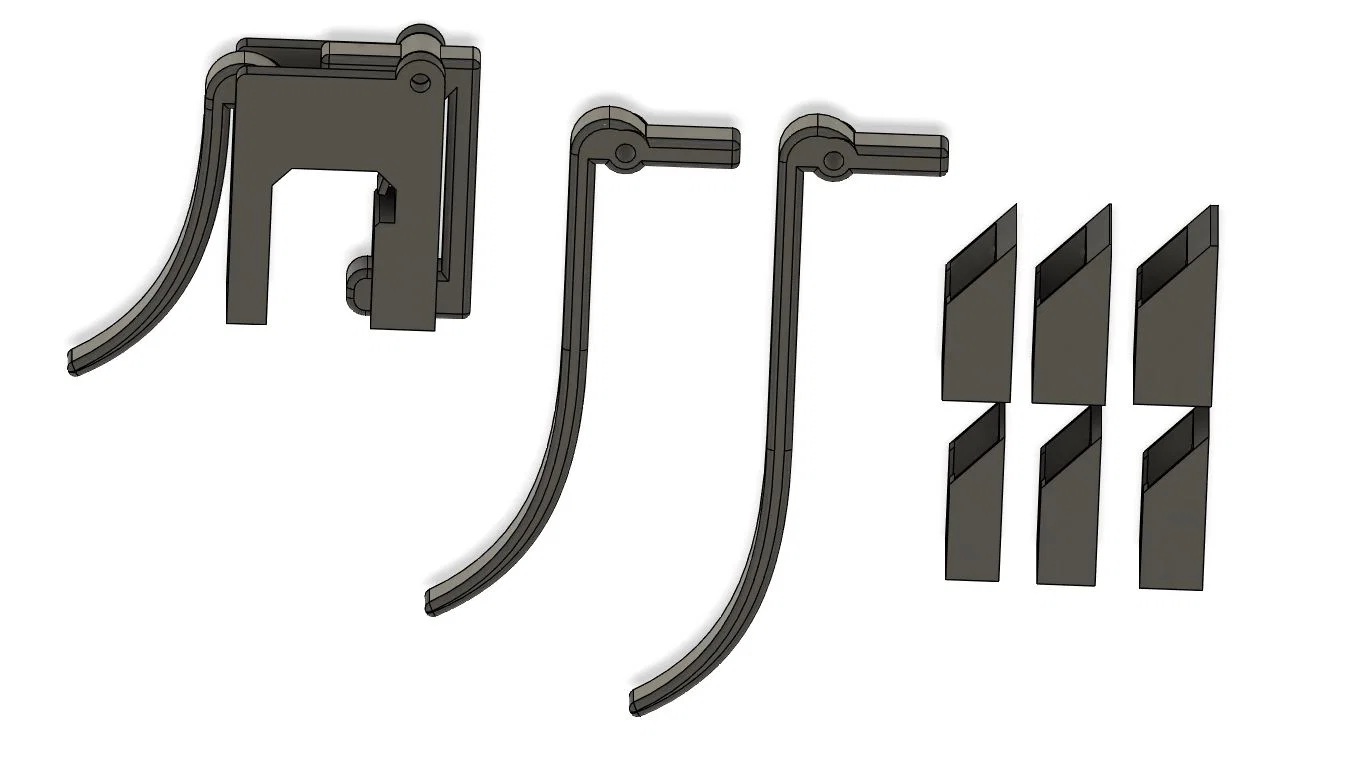

Mình cũng thêm bản trigger dài hơn để bạn có thể gắn 2 cái mỗi bên (nếu muốn) cho cả nút L1/R1 và L2/R2. Phần trigger giờ có cơ chế “snap” vào đúng vị trí, nên bạn chỉnh được độ dài mà không cần in lại.

Mình cũng đính kèm file .3mf, kèm cả Gcode đã slice sẵn cho PETG (235/80) trên Prusa Mk3S.

Đây là dạng trigger kẹp cho điện thoại, dùng cho mấy game bắn súng mobile. Dùng được cho cả bên phải lẫn bên trái.

Bạn chỉ cần băng keo foil tape và một ít filament 1.75mm dư để làm chốt bản lề.

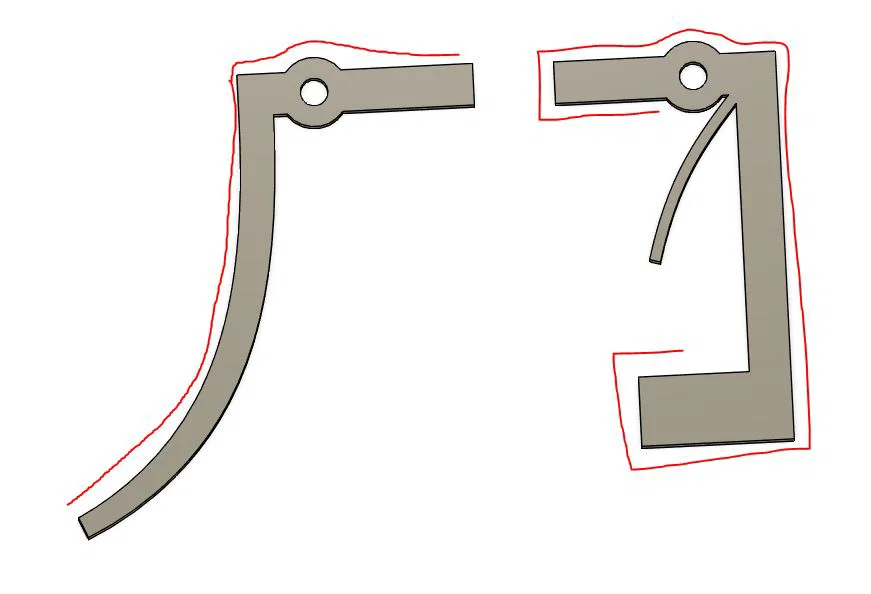

Dán vài dải foil tape lên các mặt được đánh dấu của phần trigger và phần hammer như trong hình thứ 2.

Phiên bản này làm cho Google Pixel 3XL có ốp INCIPIO.

Nếu bạn muốn kích thước khác phù hợp điện thoại của bạn, cứ để lại bình luận, mình sẽ tùy chỉnh giúp bạn.

Mẫu này được làm bằng Fusion 360, nên mình đang chuyển sang OpenSCAD để dùng customizer.

Kích thước:
Độ dày điện thoại (T): 10.5mm
Chiều cao trigger (H): 17mm
Độ dày mép ốp (LT): 5.5mm
Chiều cao mép ốp (LH): 2mm

Print instructions

Category: Toy & Game Accessories Print Settings

Printer Brand: Prusa

Printer: I3 MK3S

Rafts: No

Supports: No

Resolution: .2

Infill: 50

Filament: Overture PETG Space Grey
Notes:

PETG chạy ổn nhất với thiết kế lò xo tích hợp. PLA vẫn xài được một thời gian, nhưng mình nghĩ sẽ bị yếu độ đàn hồi (spring back) hoặc về lâu dài có thể bị gãy.

Mấy chi tiết có diện tích tiếp xúc bàn in rất nhỏ, nên bạn có thể cần raft hoặc brim trừ khi máy bạn bám dính cực tốt.

Một số chỗ cũng được thiết kế để in kiểu bridging, nên nếu setting chưa “dial in” kỹ thì có thể gặp vấn đề.

Post-Printing

Bước 1: Dán foil tape hoặc vật liệu dẫn điện khác (không làm hại màn hình điện thoại) lên các mặt được chỉ định của phần trigger và hammer.

Bước 2: Lắp các miếng trigger và hammer vào thân, rồi cố định bằng một đoạn filament 1.75mm.

Bước 3: Vào game cấu hình lại control để dùng các vùng chạm mới tại vị trí hammer chạm xuống.
