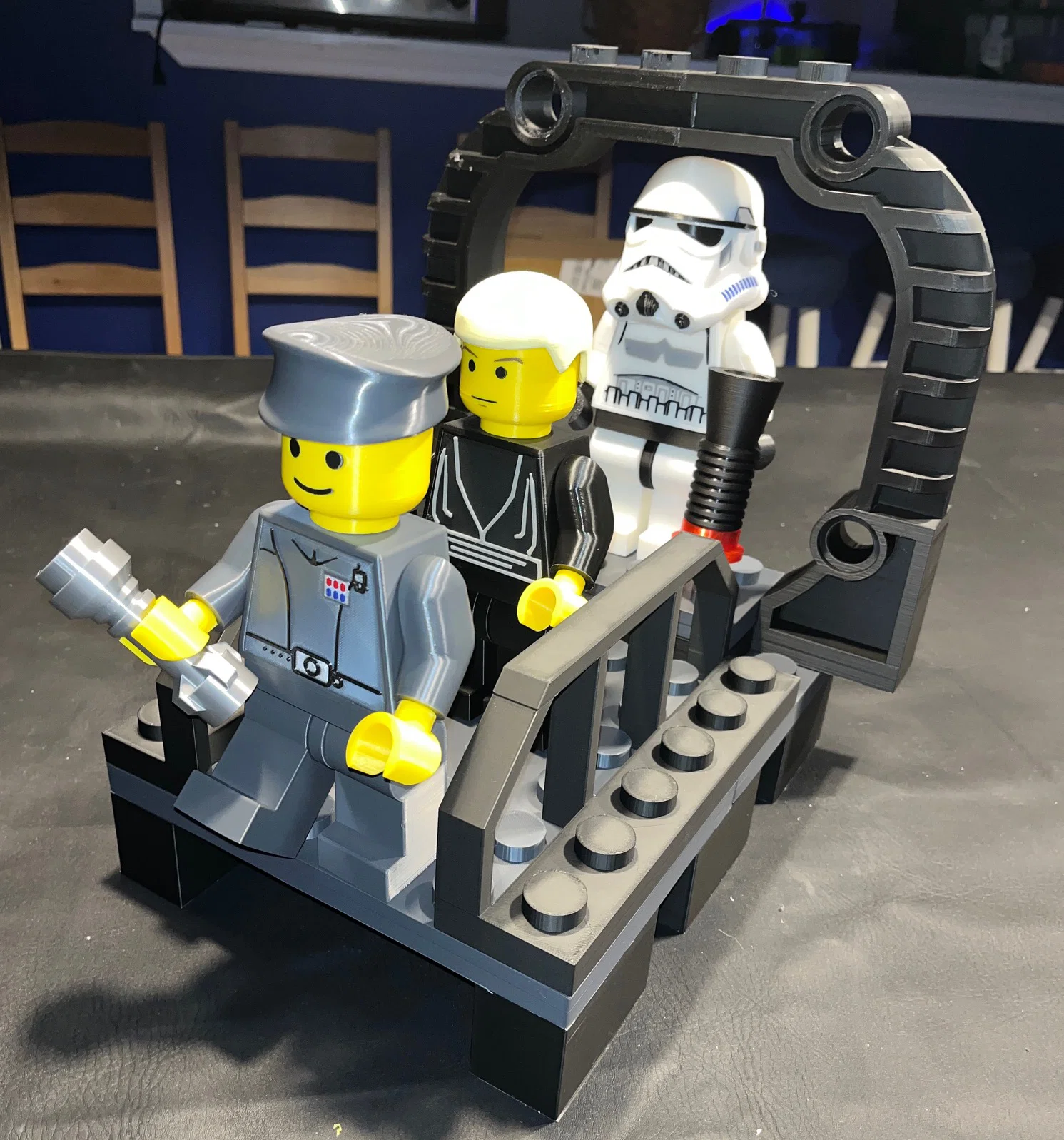

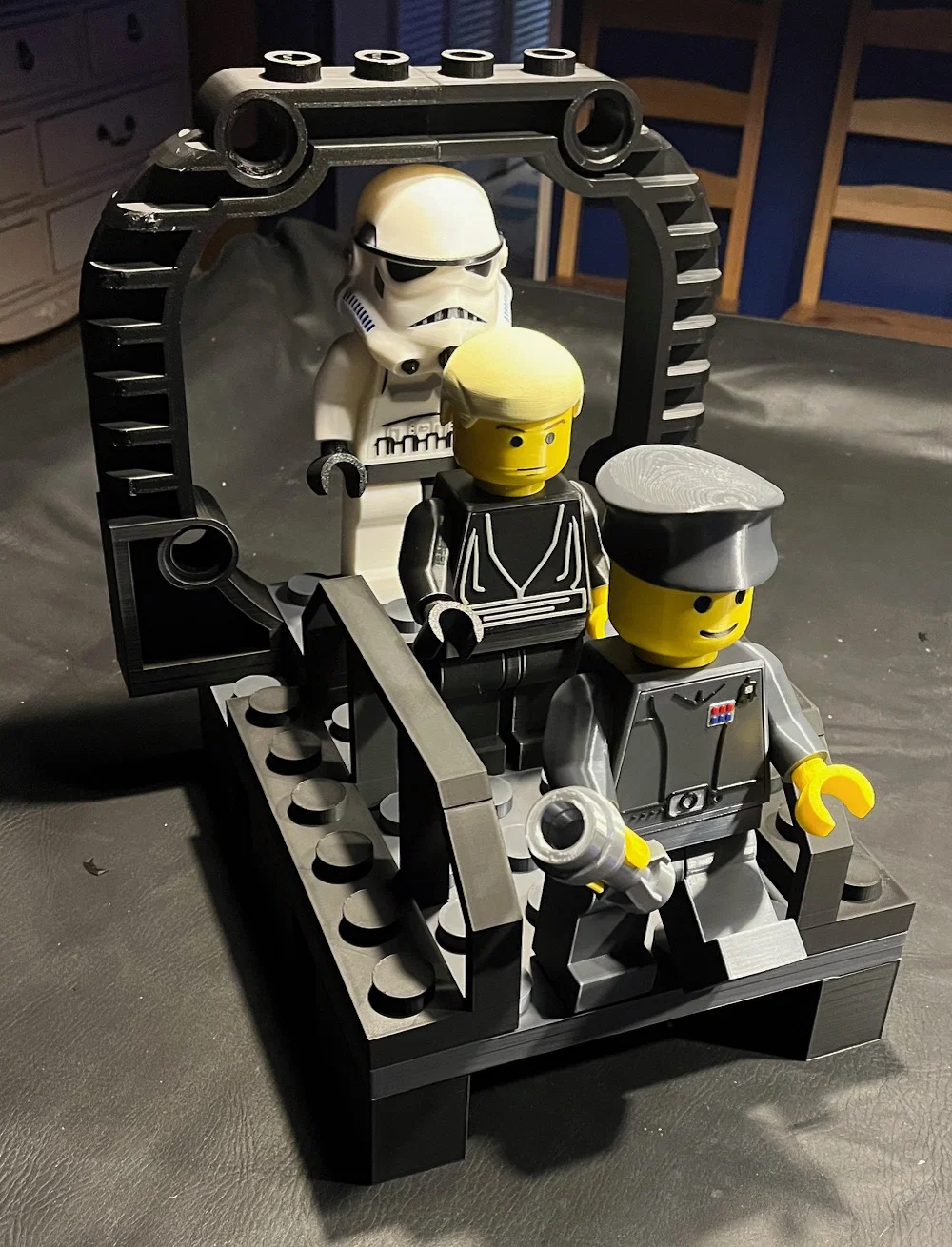

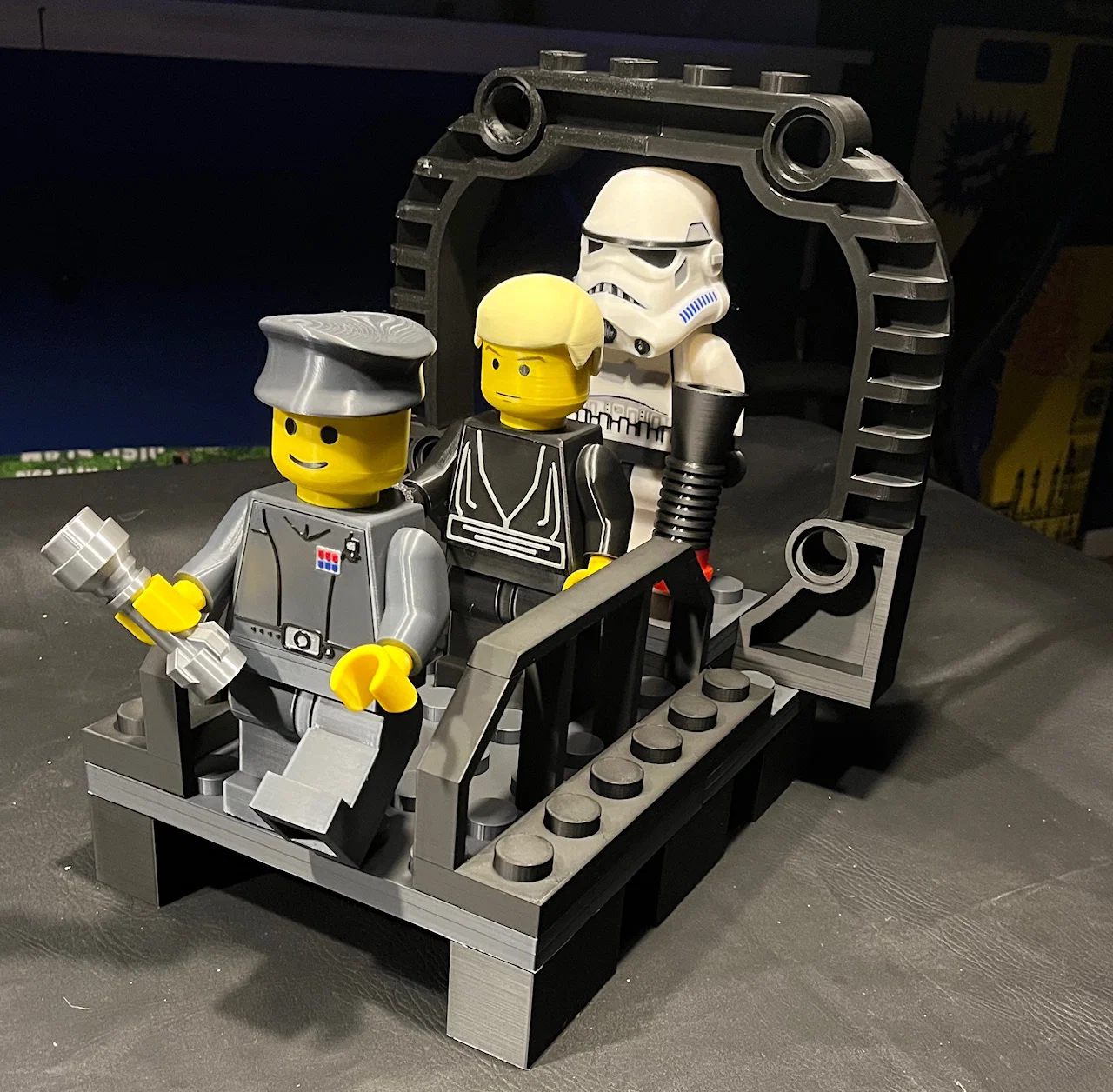

Bộ Brick cỡ đại Final Duel II (tỉ lệ 5:1)

Đây là một bộ block dùng để tái tạo set Final Duel II năm 2002 ở tỉ lệ 500%. Đây là bài đăng thứ hai của tụi mình cho set này, bao gồm toàn bộ các block để dựng set, kèm luôn các phần cho nhân vật Luke Skywalker. Các phần để làm Storm Trooper và Imperial Officer có thể tìm

Các file STL cho từng part đã được sắp xếp theo thư mục để dễ tìm hơn.

Vui lòng dùng bảng dưới đây để tham khảo màu và số lượng khi in các part khác nhau của model:

Part

Count

Color

3003

1

Black

3004

6

Black

3710

1

Black

6583

2

Black

30528

1

Black

3020

1

Dark Gray

3032

2

Dark Gray

Khi bạn đã in xong tất cả các part, hướng dẫn lắp set này nằm trong thư mục docs.

Với anh/chị/em dùng máy in Bambu: trong thư mục “Bambu 3mf Files” có 2 file project Bambu để mọi thứ còn gọn hơn nữa. Các file này đã sắp part theo orientation lý tưởng để in. Một số part sẽ lợi hơn nếu cắt trong slicer trước khi in; các chỉnh sửa đó cũng đã được đưa sẵn vào các file này. Lưu ý bạn sẽ cần BambuStudio để mở hoặc làm việc với các file này.

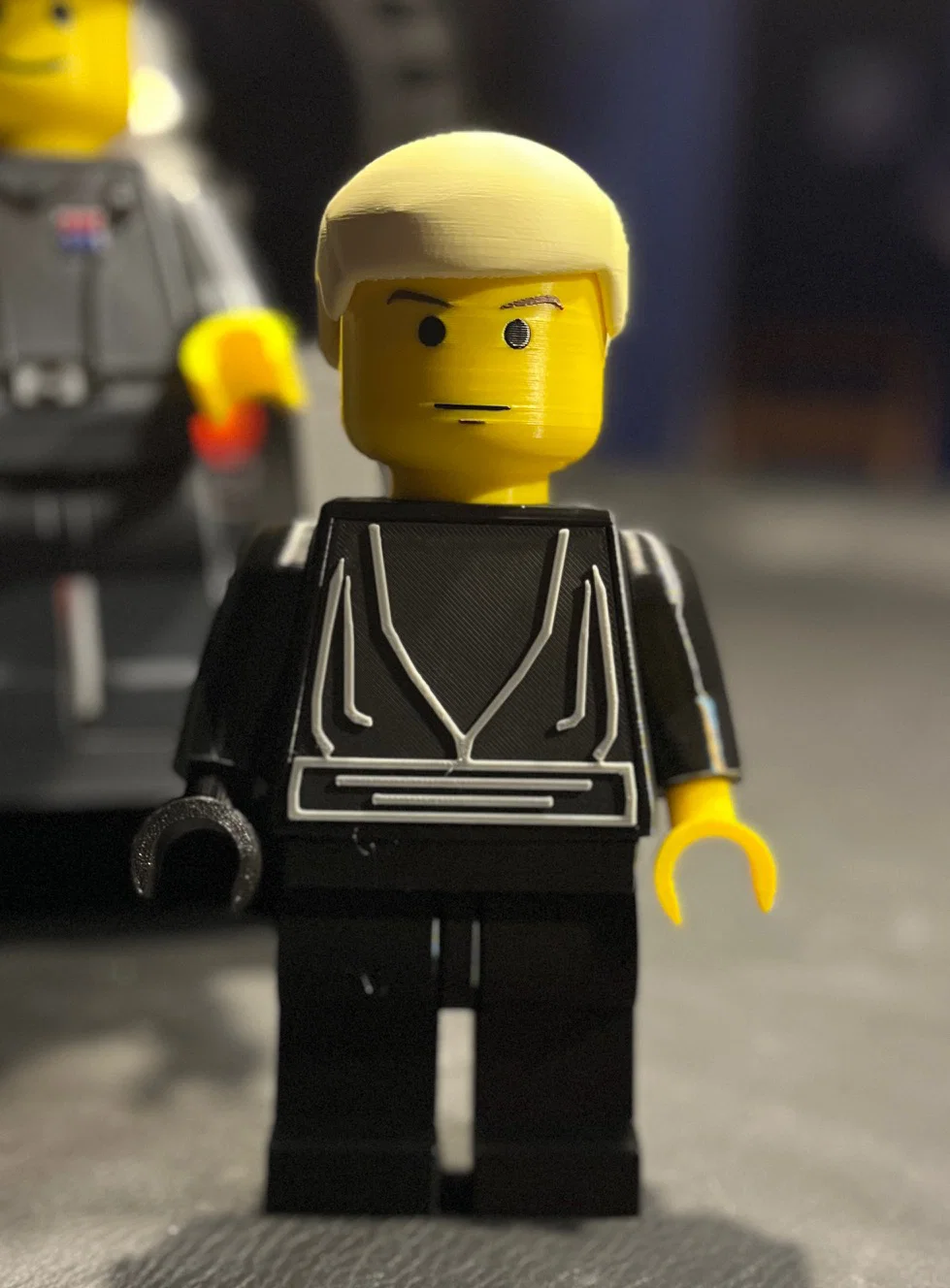

Nhân vật Luke Skywalker trong set này được remix từ Brick Megafigure do Julia Ebert đăng. Những thay đổi duy nhất so với thiết kế gốc là:

• Tất cả các part được scale down 50% để đồng bộ với các model tụi mình đã đăng theo tỉ lệ 5:1 so với part Lego gốc
• Chỉnh sửa torso để có các khoang (cavities) giữ các phần sticker torso đi kèm thiết kế này (các part sticker sẽ cần dán keo cố định vào đúng vị trí này).
• Phần waist được chỉnh nhẹ để lắp ráp dễ hơn.
• Ở tỉ lệ 50%, các pin khá khó thao tác (và thật ra cũng không cần thiết) nên đã được loại khỏi danh sách in (vẫn dùng keo để gắn các connector vào đúng part tương ứng).
• Chỉnh sửa hands để in chung với connector đã gắn sẵn (sẽ cần supports nhưng khỏi phải dán keo các mảnh này).

Hướng dẫn cơ bản để lắp ráp figure có thể xem trong bài của Julia tại đây. Đây là một model rất hay, dễ in và dễ lắp. Cảm ơn Julia đã chia sẻ tác phẩm này!

Toàn bộ các part cần để dựng set này được lấy từ profile Printables của thal72 và scale lên 500%. Ở đó có một thư viện part dạng brick cực lớn. Nếu bạn muốn tùy biến thêm cho set này, đây là nguồn rất đáng giá để tìm thêm part. Cũng xin cảm ơn anh ấy vì đã chia sẻ!

Light saber dùng trong bản make này do Printmajstr tạo và đã được scale để hợp với phần còn lại của set. Cũng cảm ơn Printnajstr đã chia sẻ tác phẩm này!

Thêm vài điểm cần lưu ý cho những ai muốn dựng set này:

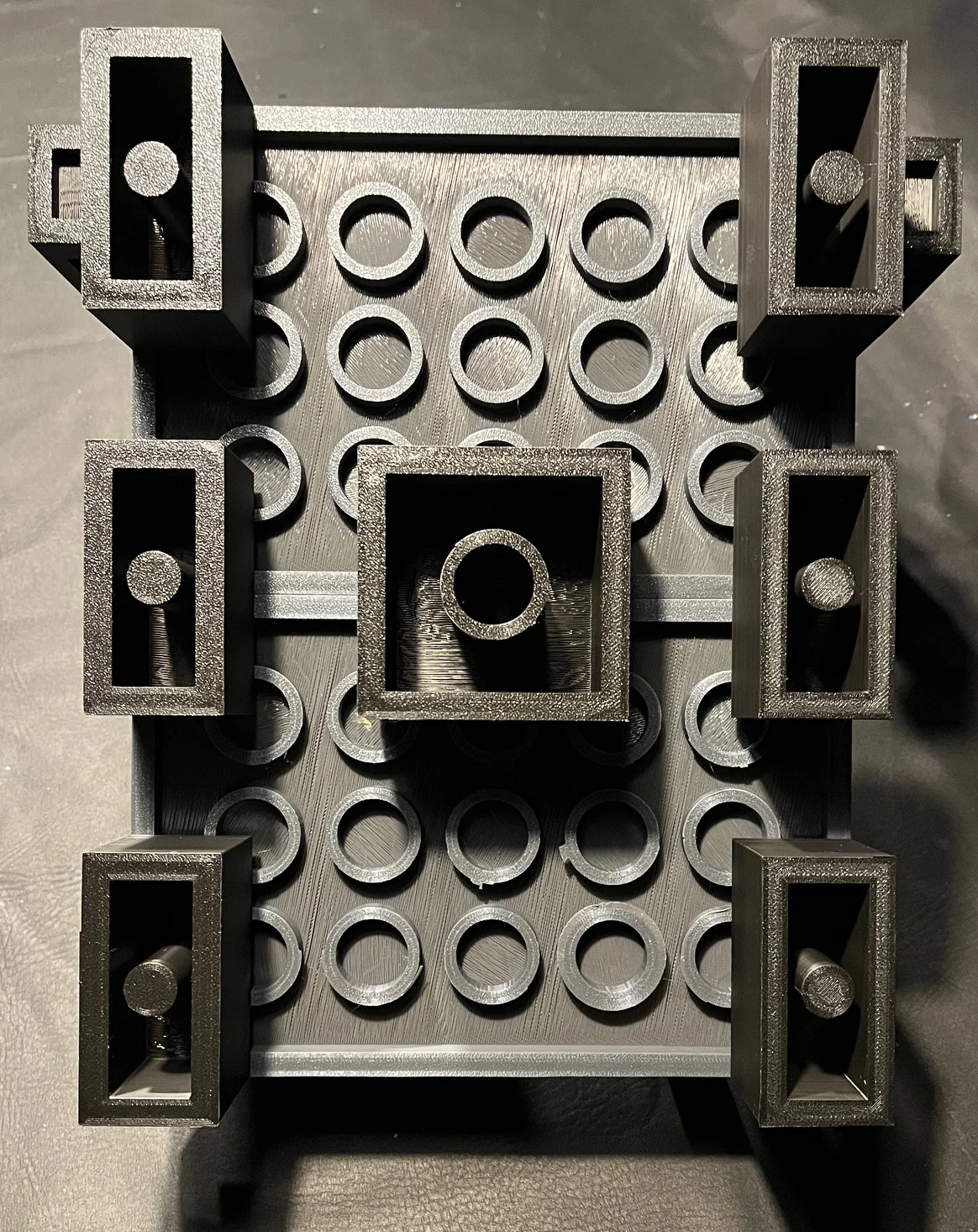

• Thiết kế gốc dùng một plate 6x8 màu dark gray làm base cho set. Block này quá lớn nên không vừa bed in của Bambu P1P. Để xử lý, tụi mình chọn dùng hai plate 4x6 rồi sắp theo cấu hình 6x8. Để tăng độ đỡ, tụi mình thêm vài block dưới đường ghép như trong một tấm hình minh họa (hai 3004 và một 3003).
• Cái arch lớn (part 30528) cũng quá khổ, không vừa build plate của P1P ở tỉ lệ 500%. Vì vậy block này đã được cắt thành 4 phần như trong một file Bambu project để khắc phục. Part gốc (tỉ lệ 500%) vẫn được để trong thư mục file STL. Bạn cứ thoải mái chỉnh sửa lại cho phù hợp nhu cầu khi in.

Nếu bạn quyết định in bộ này, tụi mình rất muốn được xem thành phẩm. Hãy đăng hình các bản make của bạn, và nếu được thì bấm “like” cho thiết kế này bằng cách nhấn link "like" phía trên.

Chúc bạn build vui vẻ!!

Note: tất cả model của tụi mình được xem là fan-made art và chỉ dành cho mục đích sử dụng cá nhân. Tụi mình không liên kết với bất kỳ thương hiệu chính thức nào và việc bán file số hoặc bản in vật lý (makes) bị cấm tuyệt đối.
