Mockup Heltec LoRa 32 V3.1
Mô hình mockup Heltec LoRa 32 V3.1, đo kích thước thủ công với độ chính xác khoảng 1mm. Dùng để thiết kế vỏ 3D print chuẩn hơn do bản vẽ hãng sai và các case miễn phí hay bị vấn đề clearance.
Mô tả

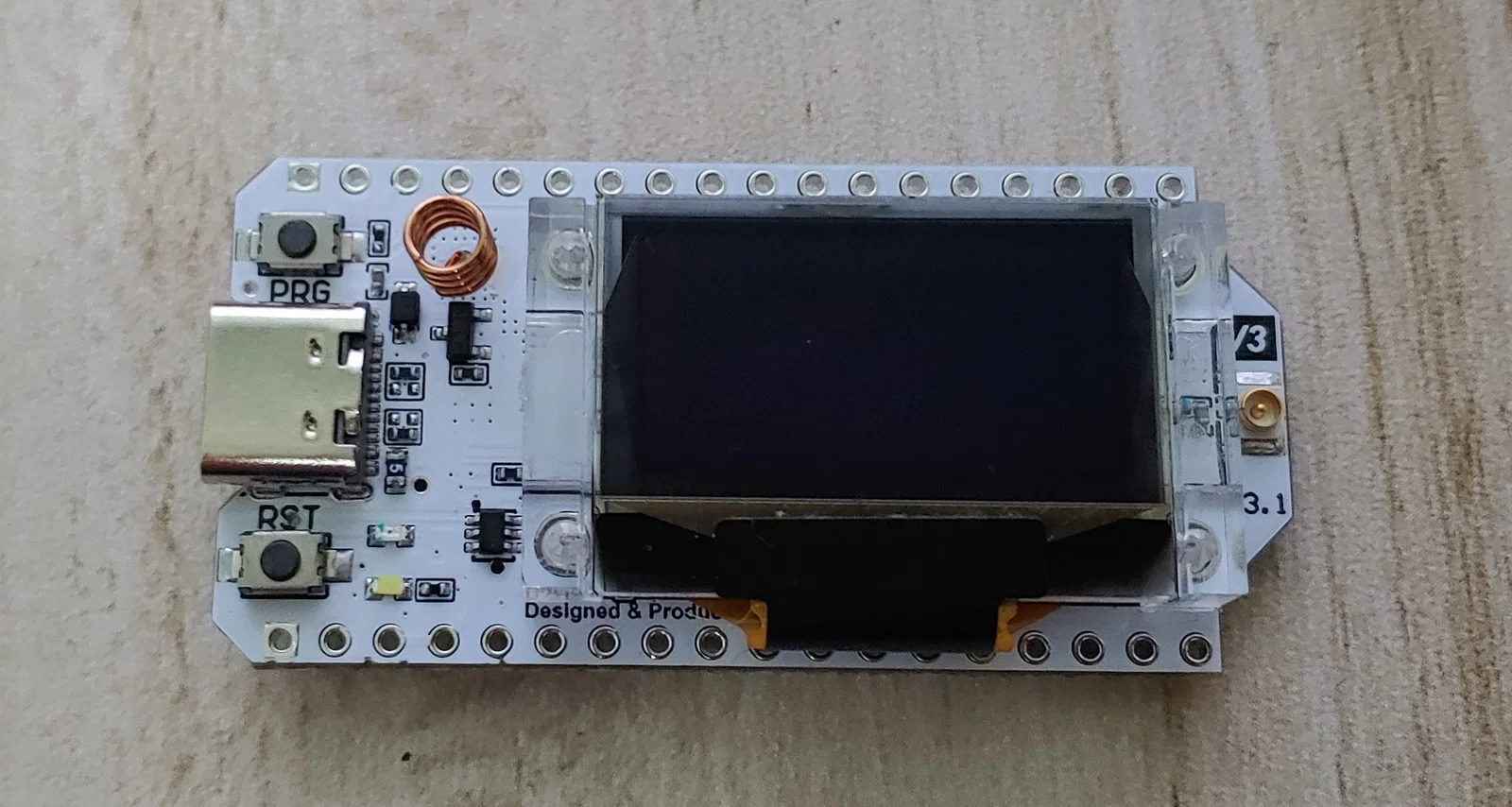

Mô hình mockup Heltec LoRa 32 V3.1.
Kích thước được đo thủ công. Độ chính xác khoảng 1mm.
Heltec LoRa 32 là một thiết bị phổ biến cho dự án Meshtastic Project. Tuy nhiên, bản vẽ do nhà sản xuất cung cấp lại có kích thước sai. Và các mẫu vỏ 3D print miễn phí mình đã thử thì bị vấn đề clearance (hở/kẹt kích thước). Vì vậy, mình tạo mô hình mockup này và tự thiết kế vỏ của riêng mình.
Lưu ý: Heltec LoRa 32 V3.1 không có ESD protection cho cổng USB. Tĩnh điện có thể làm hỏng cổng serial.
Cập nhật v1.1:
Cập nhật kích thước khu vực gần đầu nối IPEX. Thêm một linh kiện SMD ở mặt sau.
Cập nhật v1.2:
Cập nhật lại các kích thước. Và thiết kế vỏ của mình ở .
