Tool canh XY Offset cho BTT Eddy Probe

Mình thử lấy offset của eddy probe bằng cách đo trong Fusion nhưng thấy có gì đó hơi sai sai.

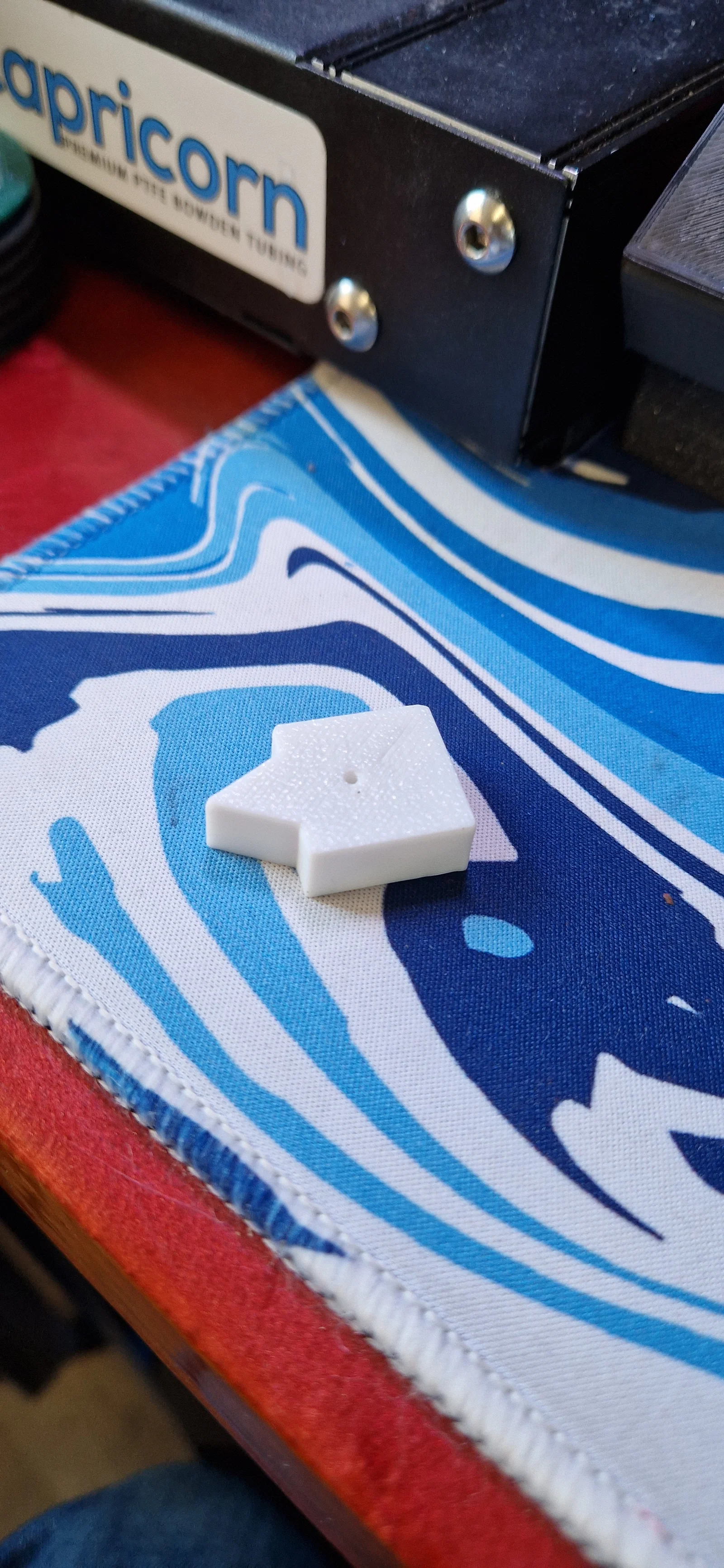

Mình đã model phần đáy của eddy probe và thêm một chấm nhỏ để chỉ vị trí cảm biến cần được đo “từ đâu” và điểm mà nó đang hướng tới.

Mình home máy in rồi đặt cái tool nhỏ này ngay dưới probe. Mình thiết kế sao cho nó có thể tì sát (flush) với mặt sau và mặt hông của vỏ probe.

Ghi lại X và Y hiện tại.

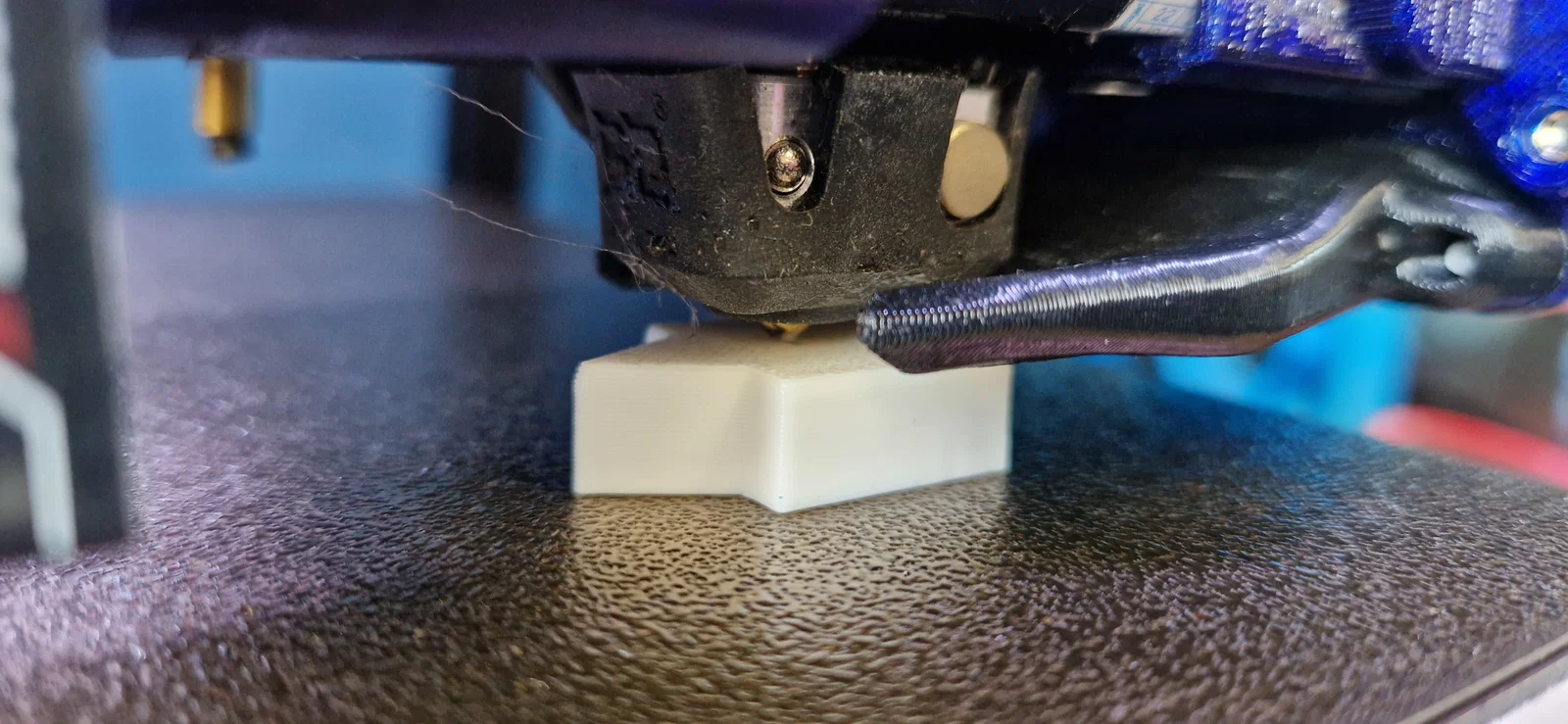

Nâng Z lên một chút rồi trong Klipper, di chuyển nozzle thật sự vào đúng cái lỗ. Nhớ baby step cho chuẩn.

Tùy probe của bạn nằm ở đâu thì lấy giá trị đã di chuyển rồi trừ ra.

Ví dụ: mình đặt nozzle ở X = 309 và Y = 60. Dễ canh mũi nozzle hơn nếu nó đang ở sát mép bed.

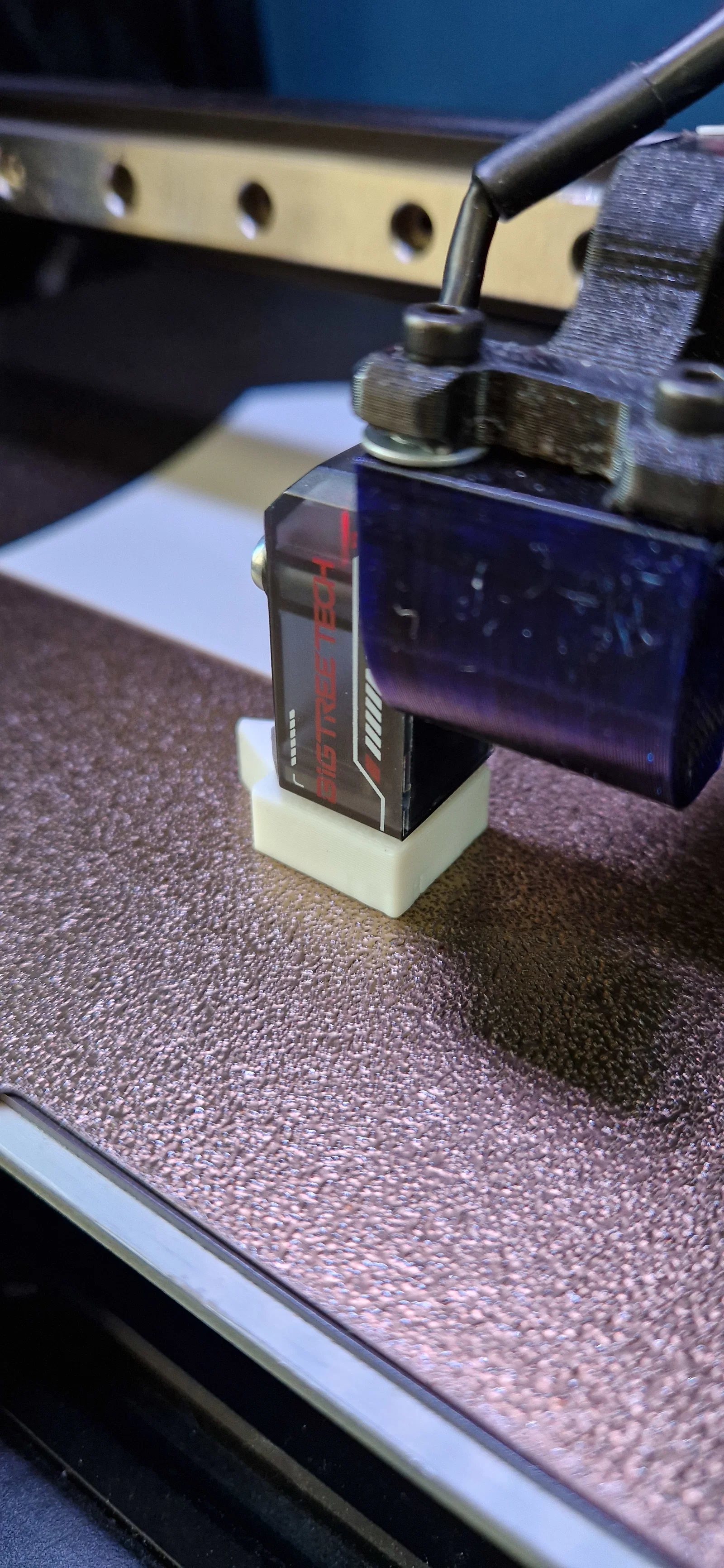

Sau đó đặt tool dưới eddy probe.

Rồi mình di chuyển nozzle tới vị trí của probe, là X = 257.1 và Y = 41.5.

Như vậy ra offset X = -51.9 và Y = -18.5.

Trong Fusion mình đo ra -53 và -18. Không chênh nhiều nhưng vẫn tạo khác biệt.

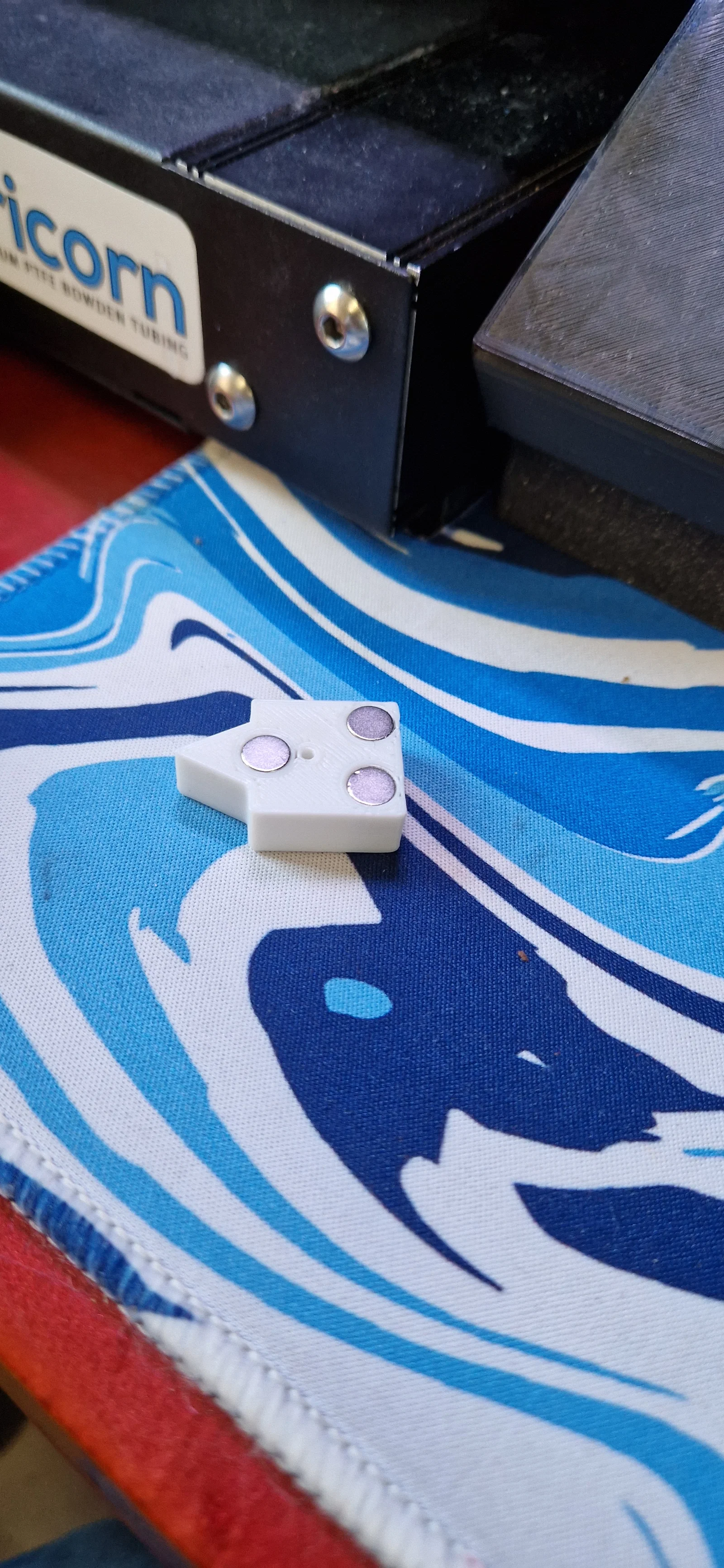

Mình có thêm các lỗ ở mặt dưới để gắn nam châm nhỏ.

Loại mình dùng là 6mm x 2.55mm.
