Bộ Test Chiều Cao Ring Ống Ngắm (Scope Ring Height Testers)

Chỉnh sửa: 2026-03-15 - Đã thêm một số insert cho ring 1". Mình chưa in hoặc thử mấy cái này, nhưng chắc ổn. Tất cả đều bắt đầu với tên file “insert-1in-”.

Chỉnh sửa: 2024-10-03 - Nhờ một bạn Redditor dễ thương nhắc, mình mới phát hiện đã lỡ upload một bản rail mount bị thiếu screw và nut. Oops. Mình đã bổ sung phần này và chỉnh nhanh để thêm phiên bản dùng ốc lục giác 7mm như có nhắc ở đoạn cuối.

+++++

Chào mọi người!

Gần đây mình mới mua một cái scope rất mắc (ATACR!) và muốn kiếm bộ ring xịn cho nó. Cái phiền là mấy loại ring “xịn” thường chỉ mua được qua mạng; tức là phải đoán xem size nào mới hợp.

Mà thấp nhất chưa chắc đã tốt! Mình muốn gắn scope sao cho vừa áp má lên báng là mắt mình canh đúng line ngay.

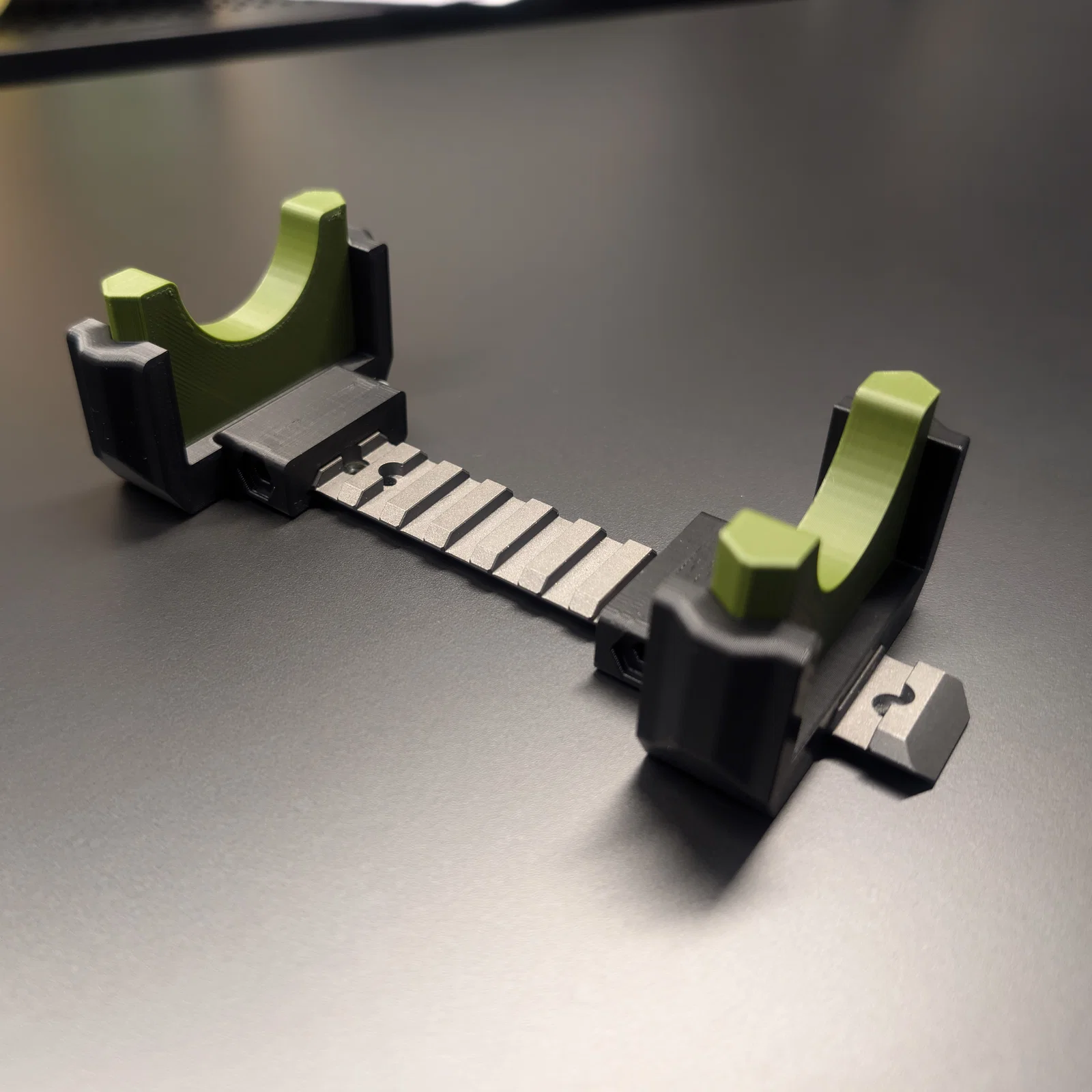

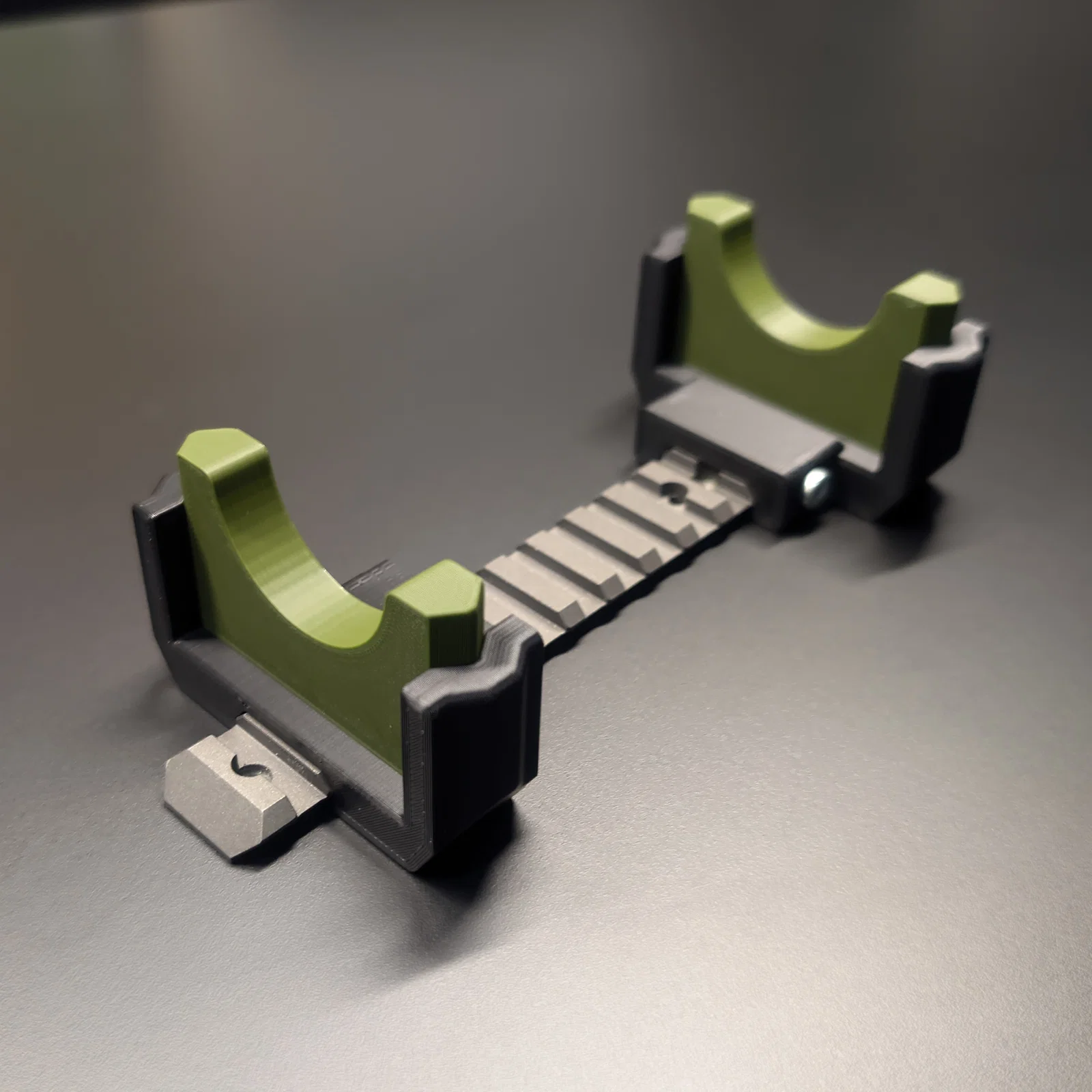

Nói chung cũng có vài bản theo ý tưởng này rồi, nhưng mình muốn làm theo kiểu của mình. Mình tạo phiên bản này để bạn chỉ cần in vài cái mount, rồi in thêm insert đúng với đường kính ống scope của bạn. Nếu (giống mình) bạn nghĩ sau này sẽ đổi/ sắm thêm vài scope tube theo năm tháng, cứ in hết tất cả luôn!

Chiều cao ring giữa các hãng có vẻ không được tiêu chuẩn hoá, nên mình làm một dải kích thước cho dễ chọn.

Mình đang tính làm thêm khá nhiều phiên bản khác (mỗi bước 50 thou) cho ống 30 và 34mm, và thêm vài phiên bản cho ống 1 inch / 25, 35 và 36mm nữa. Nếu bạn muốn, để lại comment bên dưới nha.

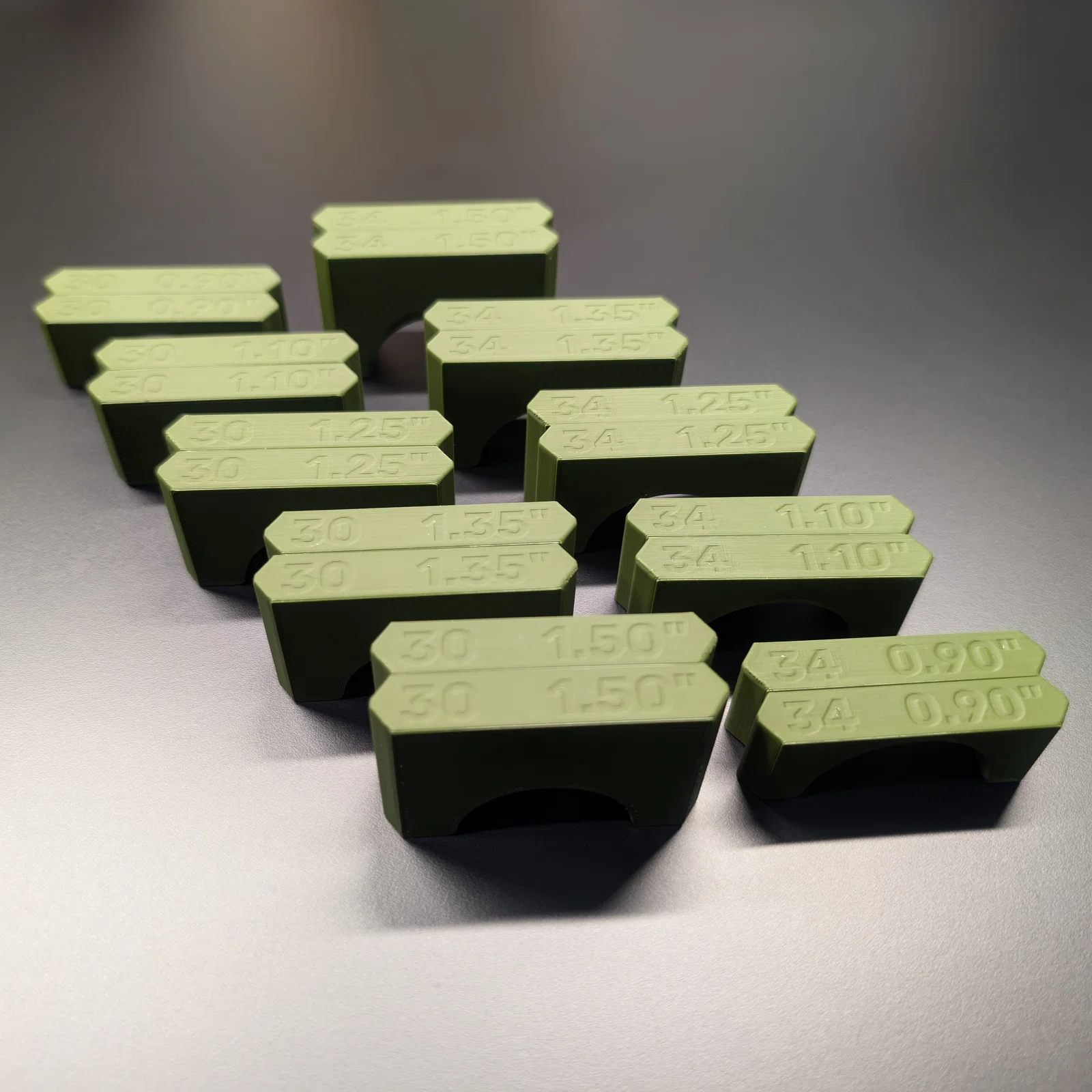

FYI, đây là bảng hướng dẫn ước chừng mình dùng:

• 0.90" / 22.9mm = ‘Low’

• 1.10" / 27.9mm = ‘Medium’

• 1.25" / 31.8mm = ‘High’

• 1.35" / 34.3mm = ‘Extra High’

• 1.50" / 38.1mm = 'XX High'

Mình dùng một đoạn pic rail từ cây Tikka mình để sẵn; hy vọng nó là chuẩn phổ biến.

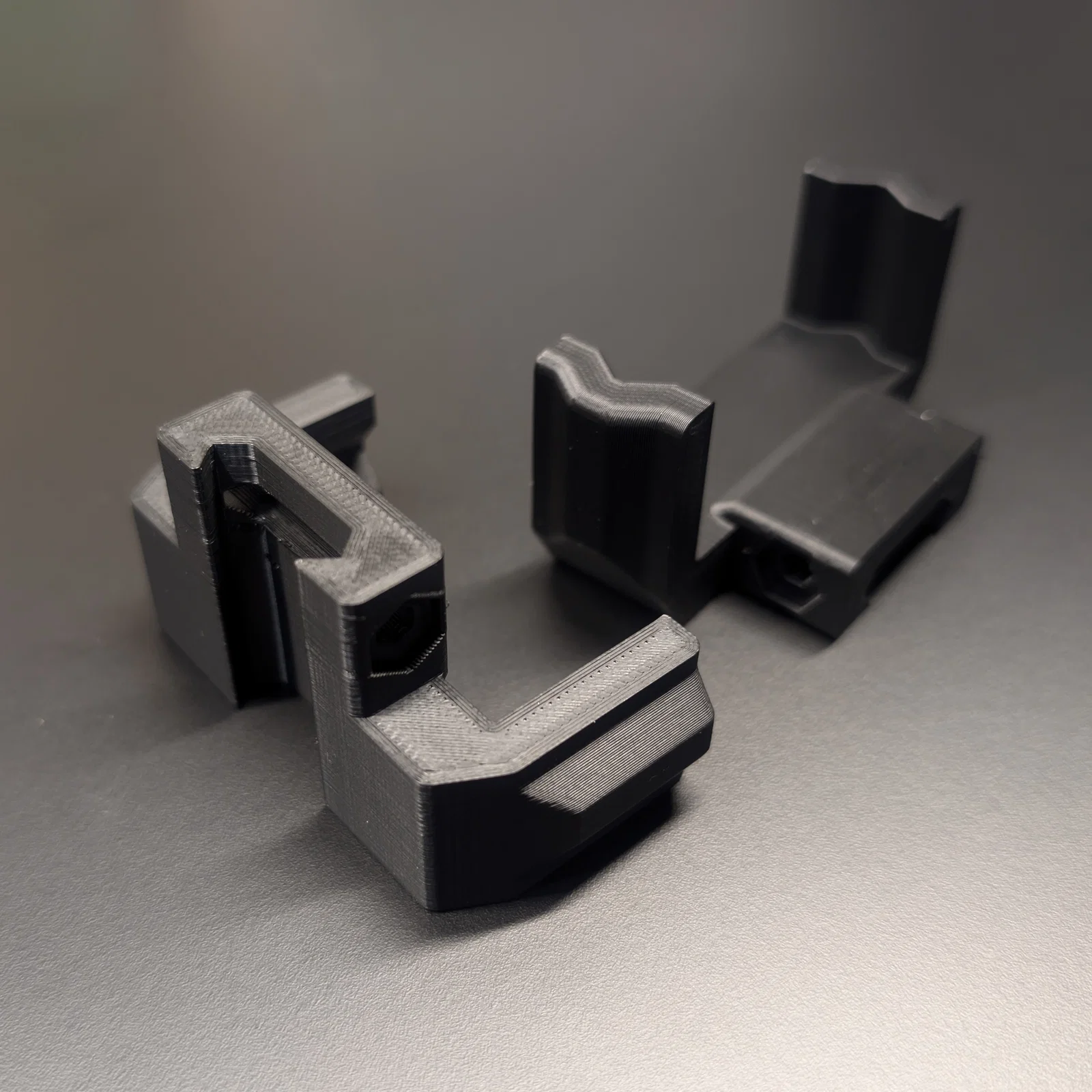

Nếu bạn muốn dùng screw để tăng độ ổn định (rất khuyến nghị vì đồ in filament thường hơi trơn), mình đề xuất dùng socket head cap screws M4 x 35mm. Phần nut thì cố kiếm M4 nut có đầu lục giác 8mm (mình thấy đôi khi sẽ gặp loại 7mm, nhưng mình có sẵn 8mm nên mình model theo cái đó). Nếu gặp vấn đề, cứ để lại comment, mình sẽ thêm bản 7mm.

Hy vọng cái này giúp được bạn.

P.S. Tạm thời mình để mẫu này độc quyền trên Printables. Mình lớn lên cùng Thingiverse nhưng thông tin của mình từng bị leak ở đó, nên mình cũng không muốn ủng hộ nữa. Mình cũng rất thích những gì Prusa đang làm.
