Hộp Thuốc Theo Tuần (Week Pill Case)

!!! Model này giờ đã chuyển sang dạng legacy !!!

Xem bản thiết kế lại đầy đủ tại đây

Ghi công: Đây là một bản remix từ thiết kế cực hay của — dùng nam châm thay cho chốt để khóa, giúp xoay dễ hơn, nhanh hơn và quan trọng là “đã” hơn :).
Kích thước tổng thể gần như y chang, nhưng phần nắp dày hơn chút để chứa nam châm.
Một vài thay đổi nhỏ khác như bỏ khe thứ hai trên nắp.

Mô tả

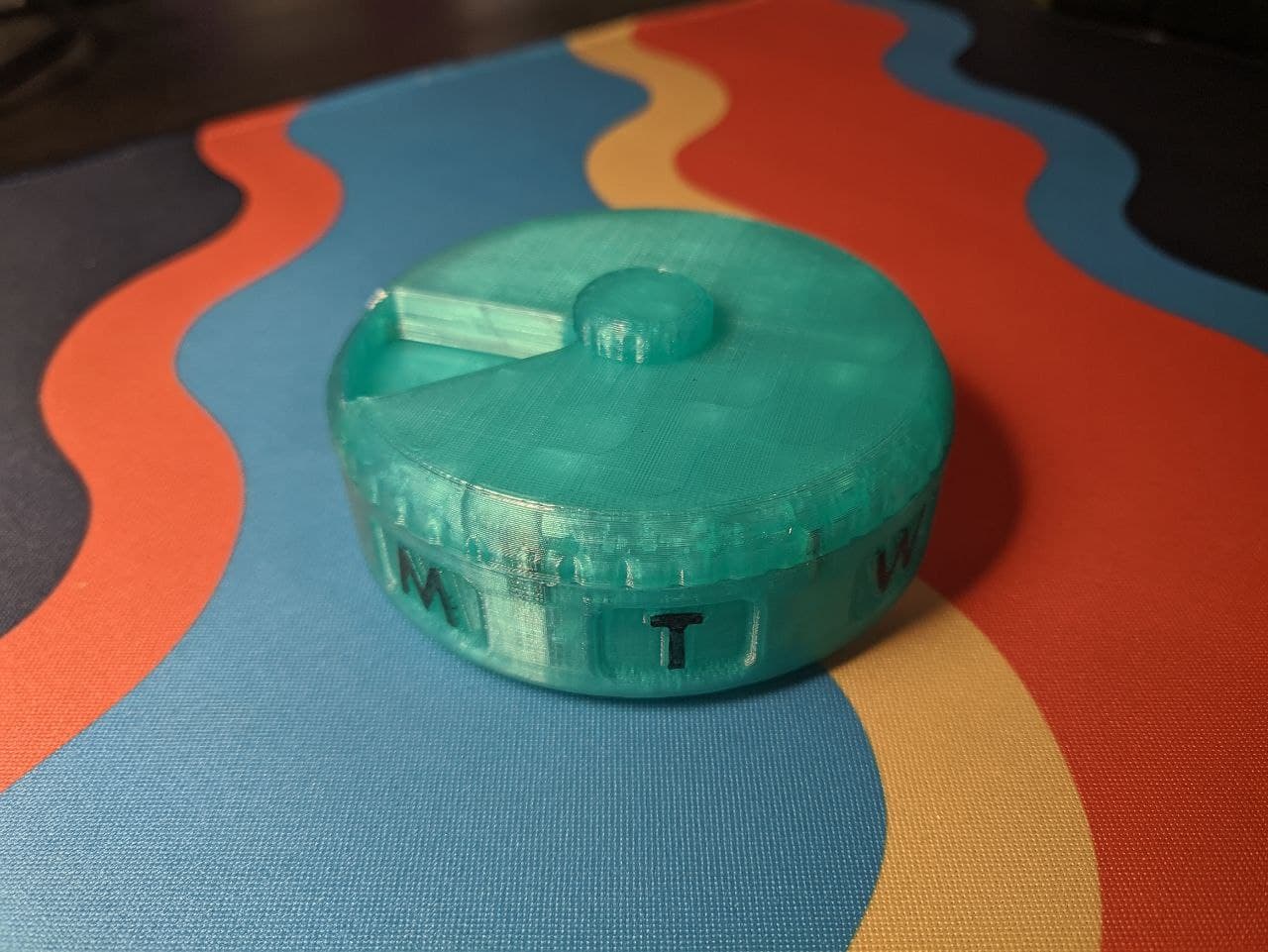

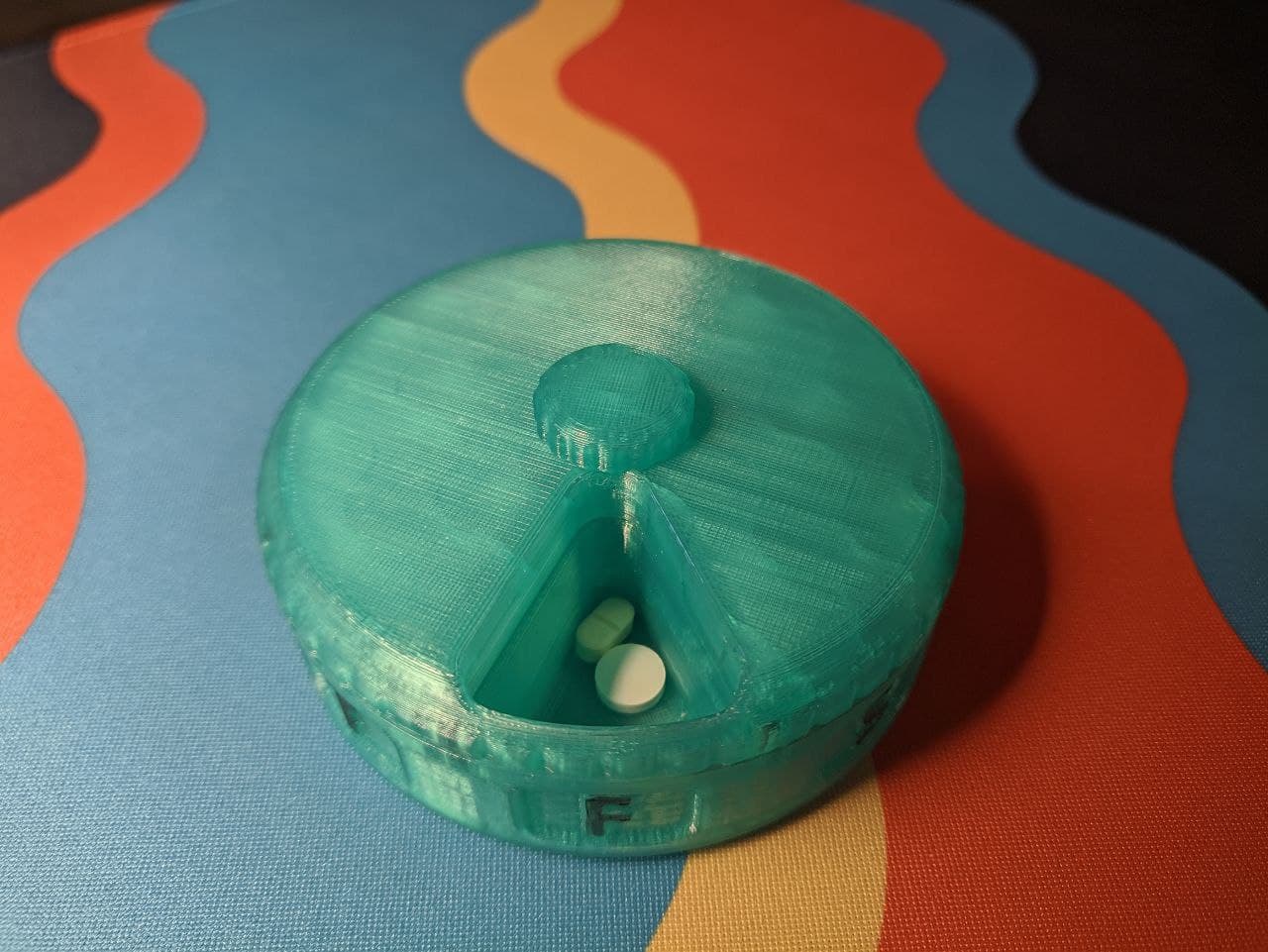

Đây là hộp đựng thuốc dạng xoay dùng nam châm cho cả tuần, có nhãn cho từng ngày.
Nhờ dùng nam châm nên xoay rất nhẹ, và mỗi lần xoay tới đúng ngăn nó sẽ “tách” vào vị trí đúng một cách rất đã tay.

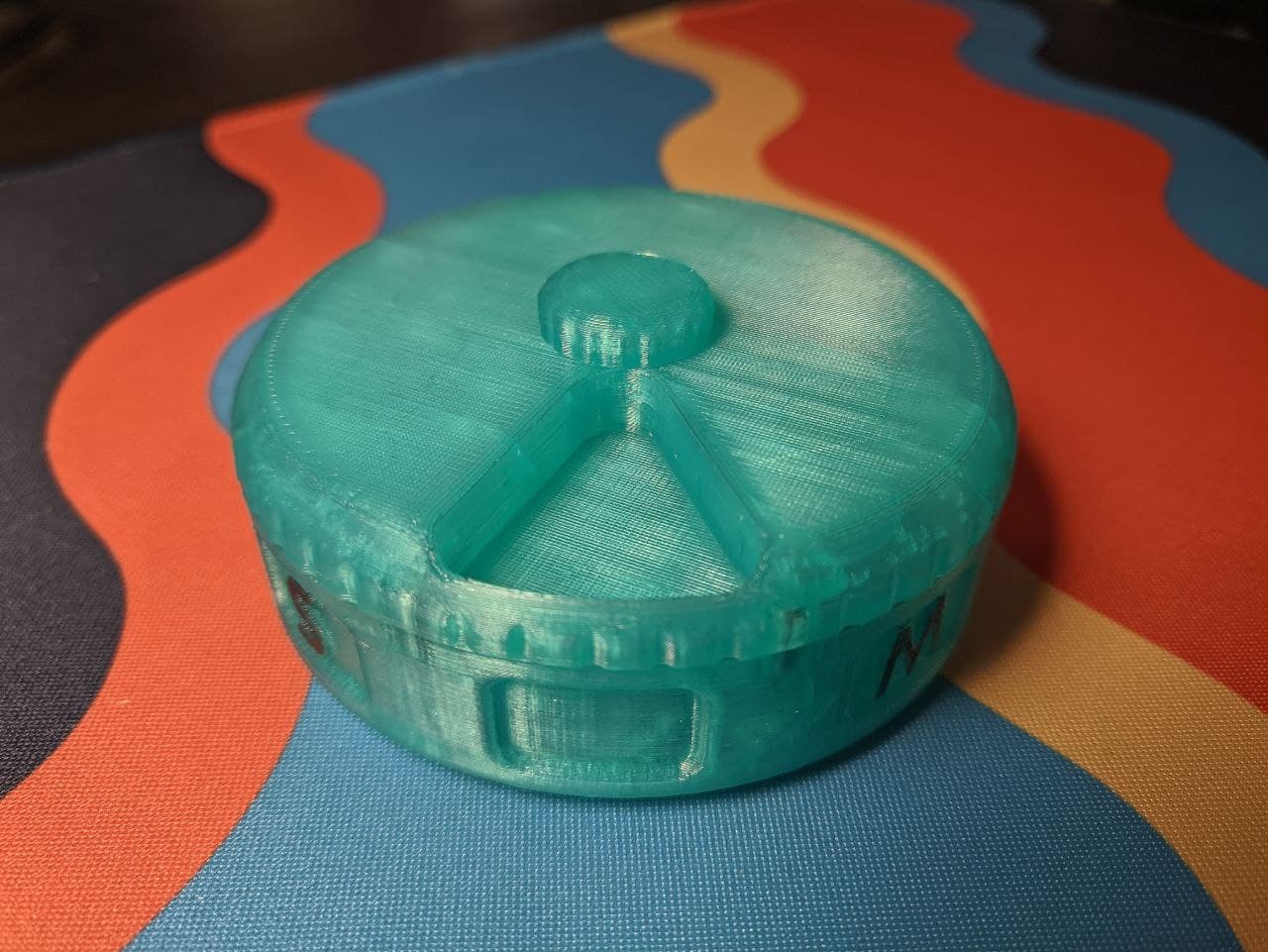

Trong hộp có một chỗ trống để bạn để phần miệng mở khi không dùng (giúp tránh bụi).

Kích thước:
Hộp: 76mm (đường kính) x 30mm (chiều cao)
Mỗi ngăn: 22mm (cạnh dài), 6mm (cạnh ngắn), 16mm (chiều cao)

Hướng dẫn lắp ráp

QUAN TRỌNG: Nhớ kiểm tra chiều nam châm trước khi nhét vào chi tiết đã in. Nếu lắp ngược chiều thì cả cơ cấu sẽ không hoạt động :) (mà lấy ra thì rất khó!)

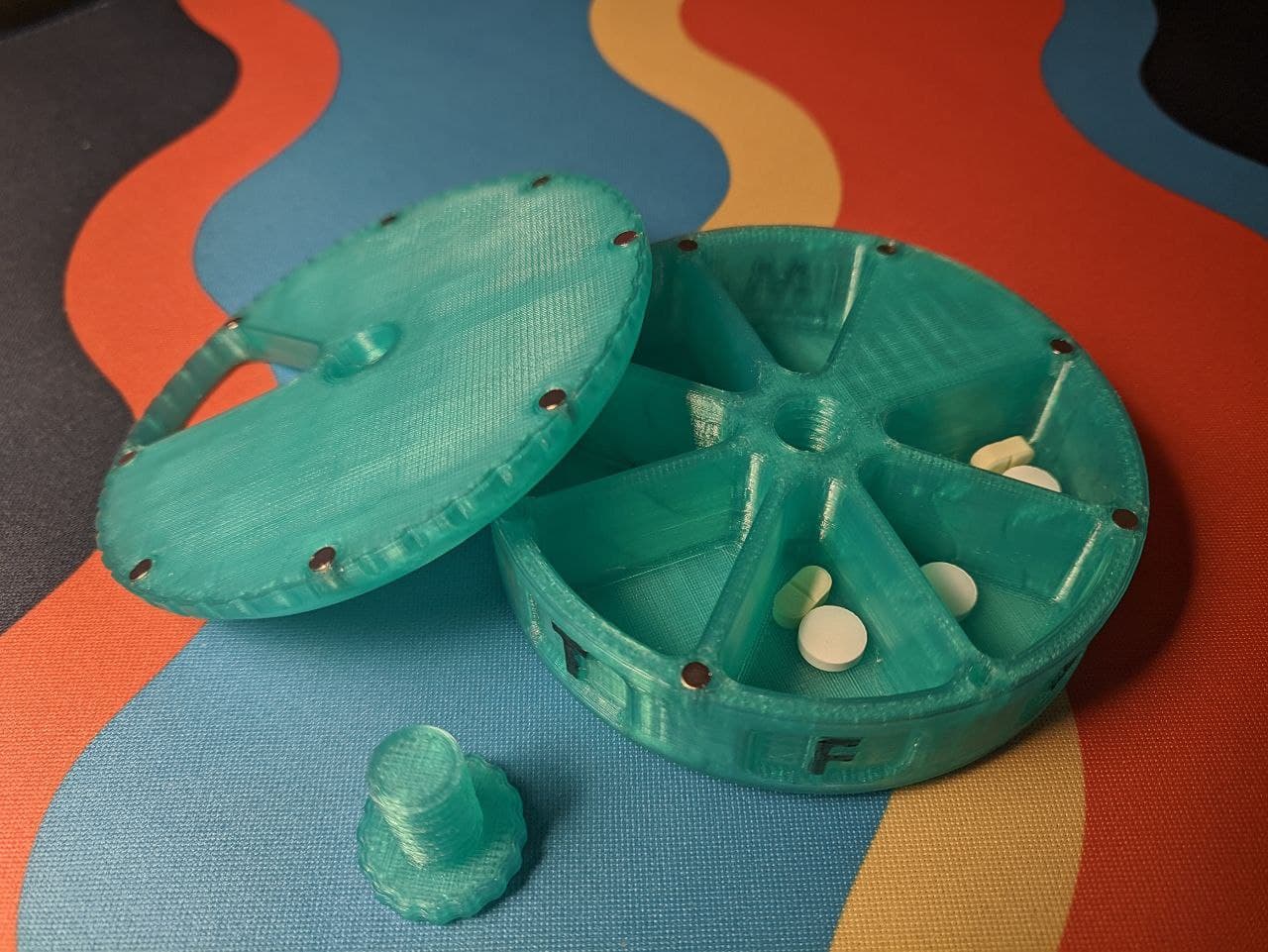

Nam châm: Bạn cần nam châm 3x3x3mm, dùng từ 10 tới 16 viên tùy bạn muốn lực “khóa” mạnh cỡ nào. Nên bắt đầu bằng cách gắn đủ nam châm vào nắp trước, rồi chỉ gắn 2 viên vào thân hộp; nếu muốn “clicky” hơn thì thêm nam châm vào thân hộp (mình chốt ở mức 14 viên).
Lỗ gắn nam châm cỡ khoảng 3.1mm, nam châm sẽ khít vừa đủ, không cần keo.
Nếu nam châm hơi lỏng thì chấm nhẹ một ít keo nến (hot glue) rồi nhét vào; còn nếu quá chặt khó nhét thì thử nới lỗ bằng mũi khoan 3mm.

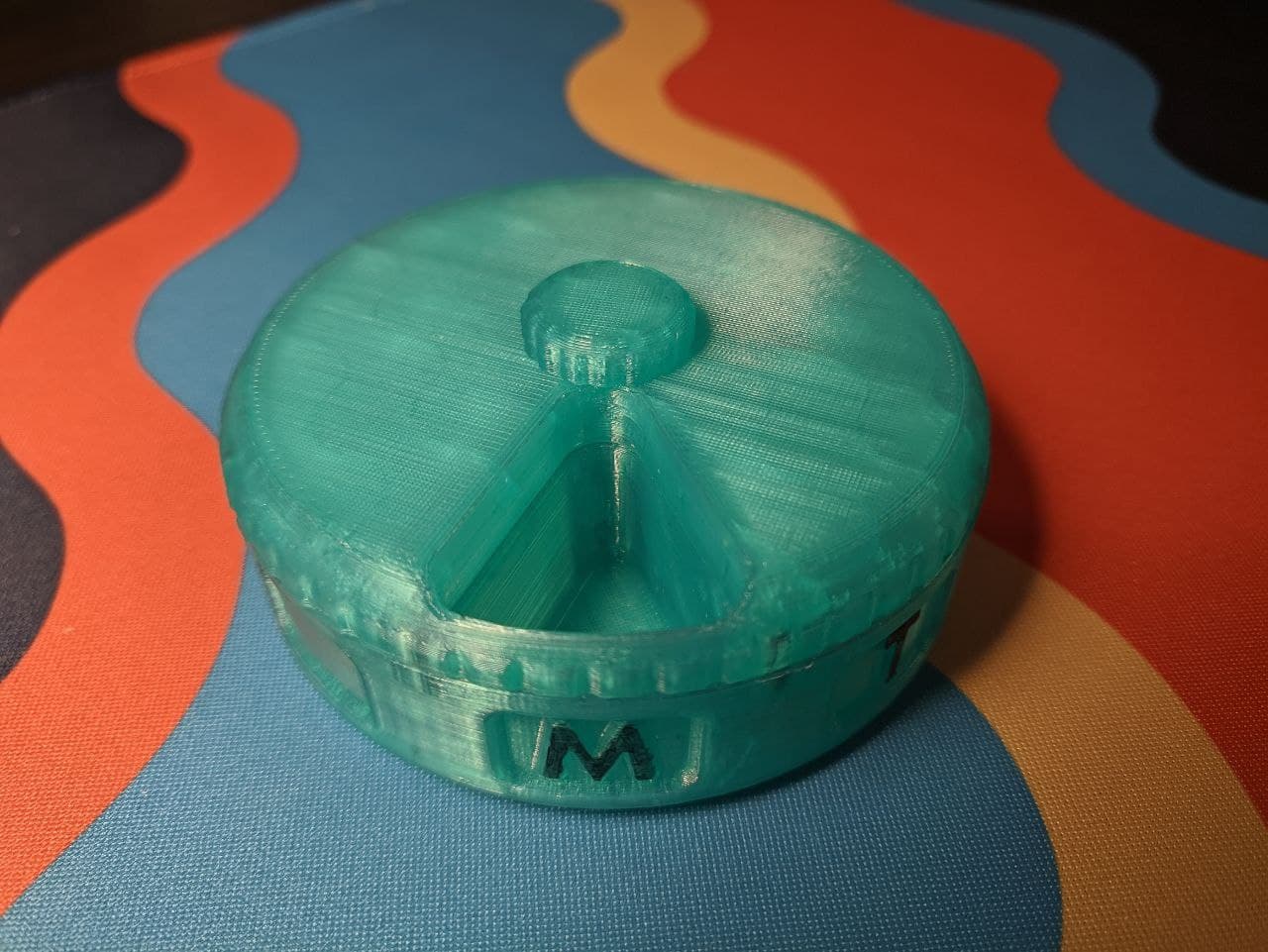

Nhãn: Bạn có thể dùng bút lông dầu (permanent marker) để làm chữ ngày trong tuần rõ hơn như trong hình.

Hướng dẫn in

Mở file .3mf để xem đầy đủ các chi tiết đã được set sẵn với infill, vị trí đặt, và ironing tối ưu.

Nắp (Lid): Nên in với mặt trên úp xuống bàn in để bề mặt nhìn mịn hơn; nếu in kiểu này thì cần thêm support tối thiểu cho phần overhang.
Thân hộp (Case): Có thể bật ironing ở khu vực viên thuốc nằm để bề mặt mượt hơn.

Filament dùng: DAS Filament - Translucent green.
Infill: 6–10% cho nắp và thân, 15% cho phần vít.
Độ dày: Tiêu chuẩn 2 perimeters.
Layer height: 0.15mm với nozzle 0.4mm.
Support: Có, nếu bạn in nắp lật ngược để tối ưu bề mặt.
