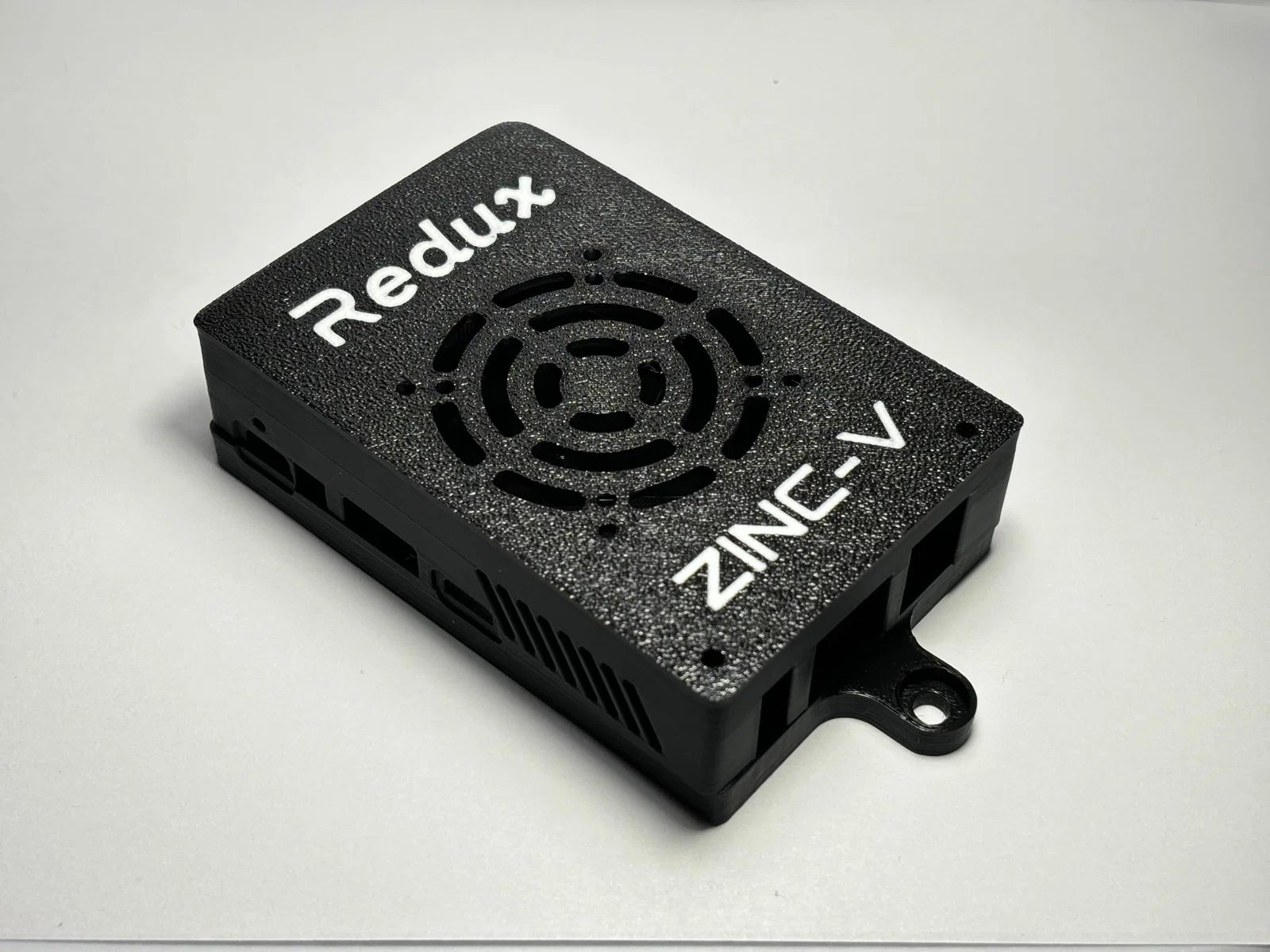

Case OrangePI 5 Zinc-V
Case cho OrangePI-5 tối ưu để dùng Redux Robotics ZINC-V power regulator. Hỗ trợ quạt 40/50mm dày 10mm và fan filter, có các biến thể Internal/External ZINC-V và Vented/Unvented để tùy nhu cầu tản nhiệt hoặc bịt kín SBC.
Mô tả
Đây là bộ case cho OrangePI-5, thiết kế để tận dụng bộ điều áp Redux Robotics ZINC-V regulator.

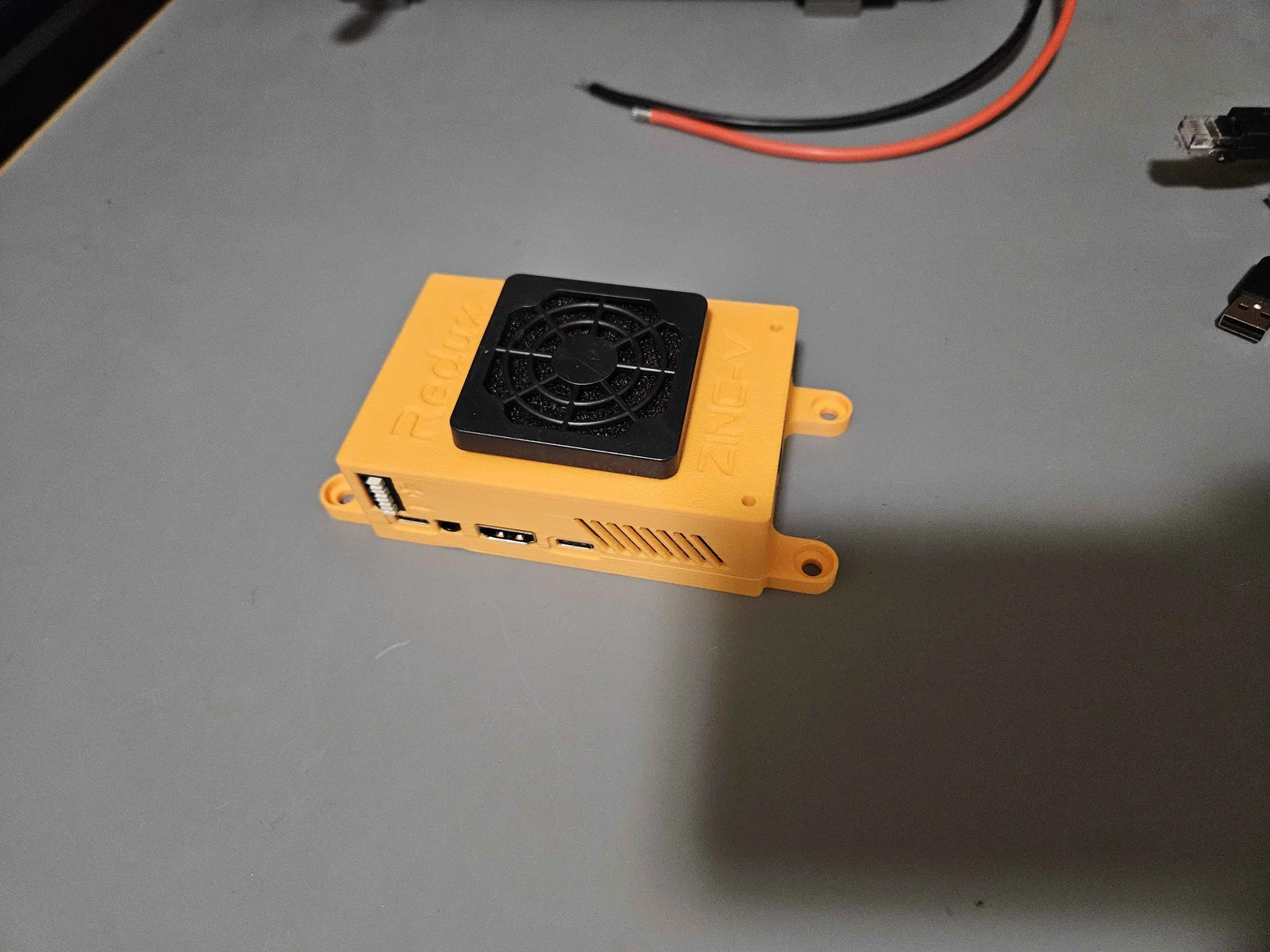

Case được thiết kế để dùng quạt 40 hoặc 50mm, dày 10mm kèm fan filter. Khi lắp ráp sẽ cần các phần cứng sau:
- 2x #4-40 x 5/16"
- Chọn một trong hai:
- 2x vít #4-40 1-1/8" (chỉ cho bản External case)
- 2x vít #4-40 1-1/4" (chỉ cho bản Internal case)
- 4x đai ốc #4-40
- Tùy chọn:
- 1x đai ốc M2 (chỉ cho bản External case, dùng để khóa đầu nối USB-C)
- 2x vít 4-40 x 3/16" (chỉ cho bản Internal case, để giữ ZINC-V)
- 2x vít 4-40 x 3/16" (chỉ cho bản Internal case, để giữ ZINC-V)
Ngoài ra, bạn sẽ cần:
- Heatsink (khuyến nghị cho mọi phiên bản case)
- Quạt 5010 hoặc 4010
- Fan filter 5010 hoặc 5010

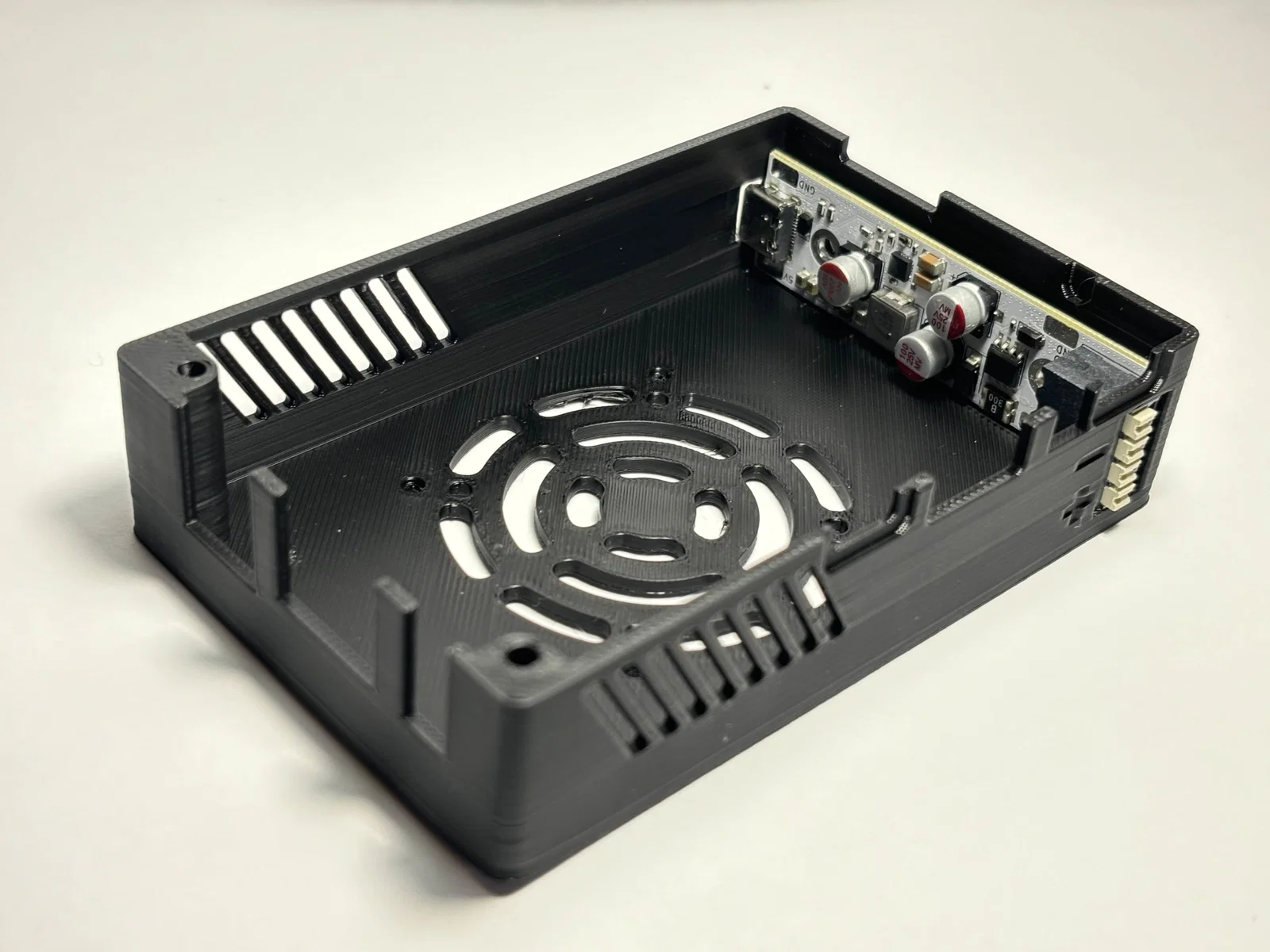

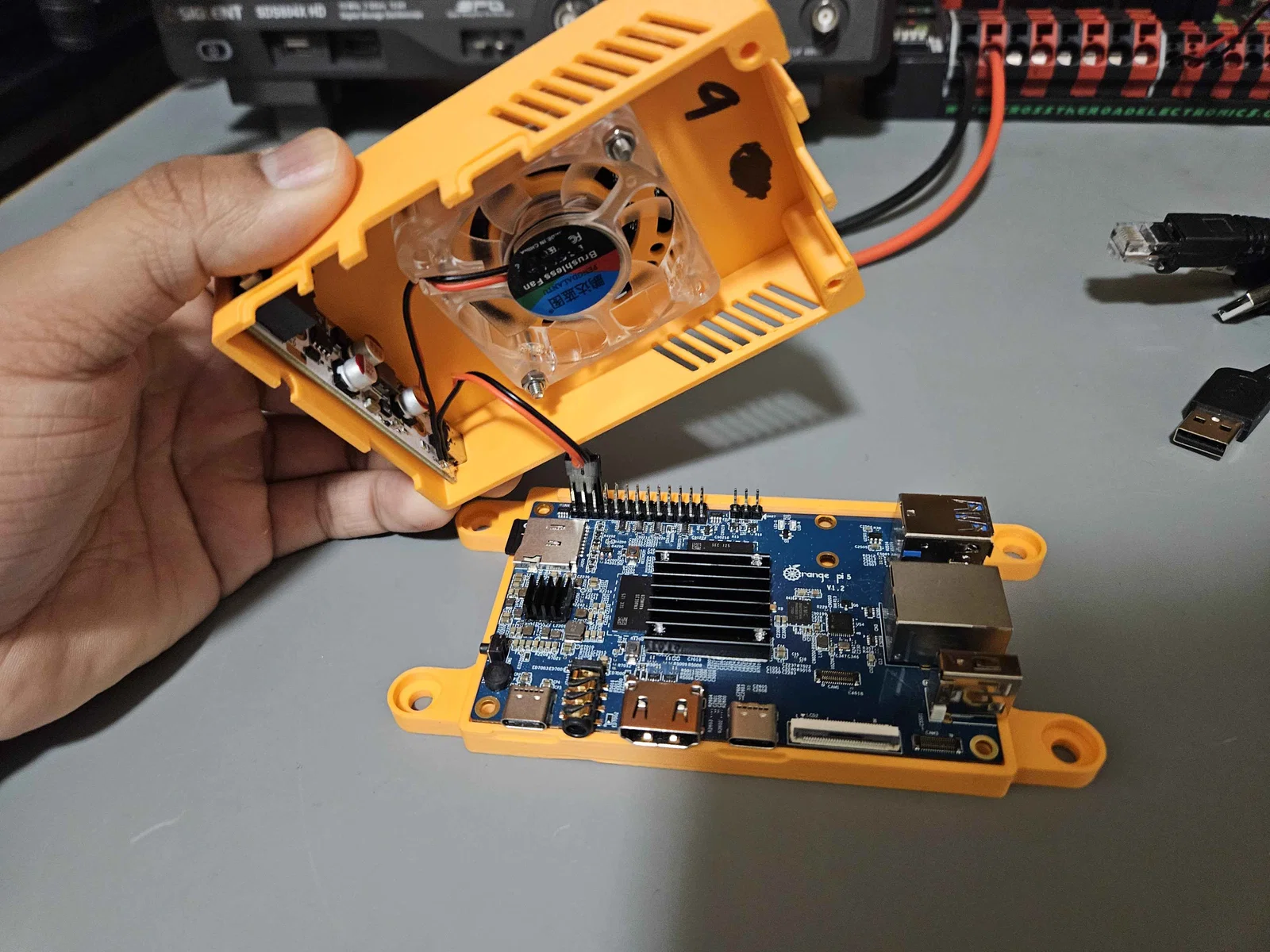

Có 3 biến thể đi kèm. Internal vs External ZINC-V là tùy theo việc gắn ZINC-V ở bên trong case, hay để bên ngoài và dùng cáp USB-C có cơ chế khóa. Vented vs Unvented quyết định việc có lỗ quạt và khe thoát gió ở hông case hay không; bản Unvented hữu ích nếu bạn muốn SBC được bịt kín hoàn toàn.
