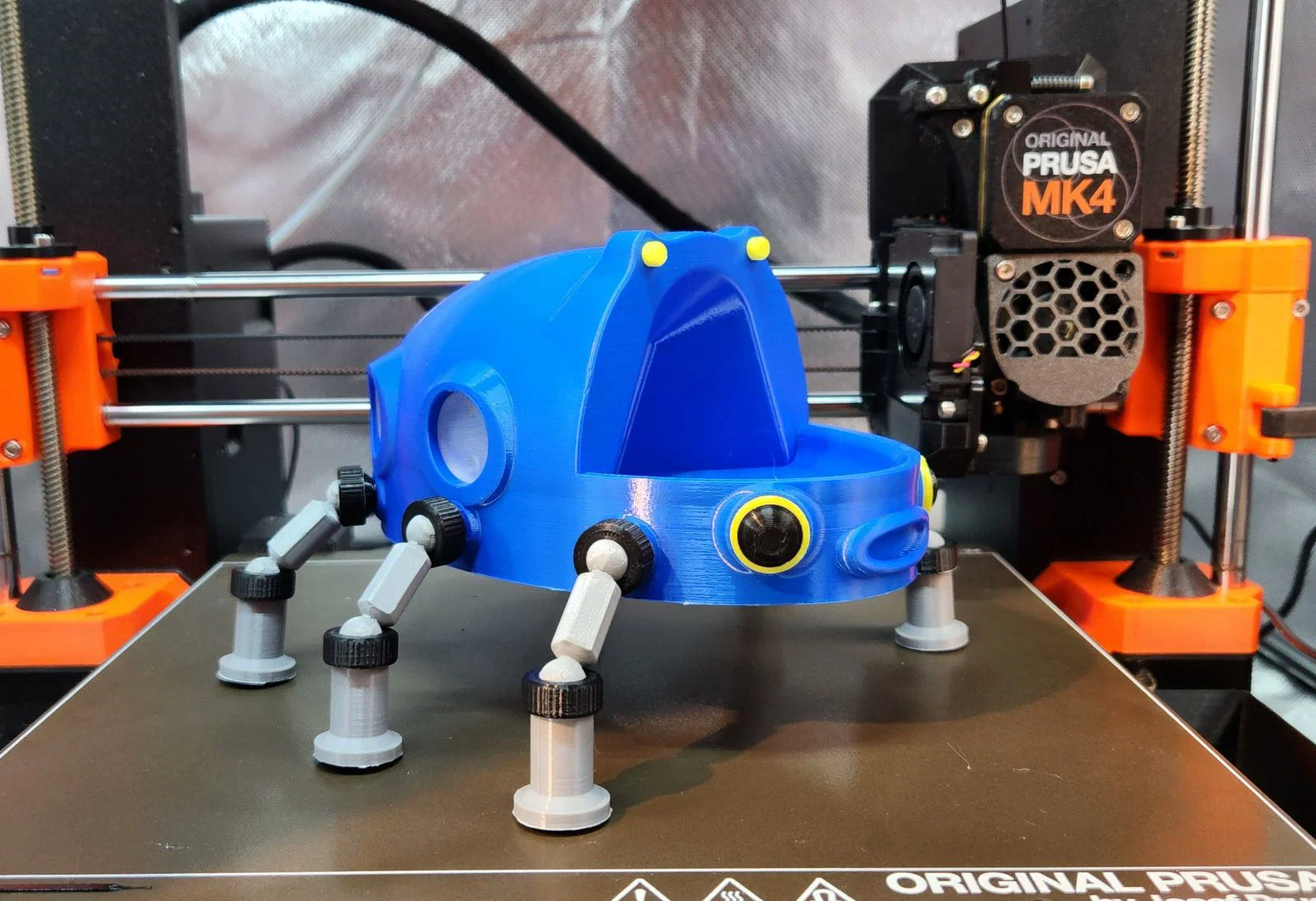

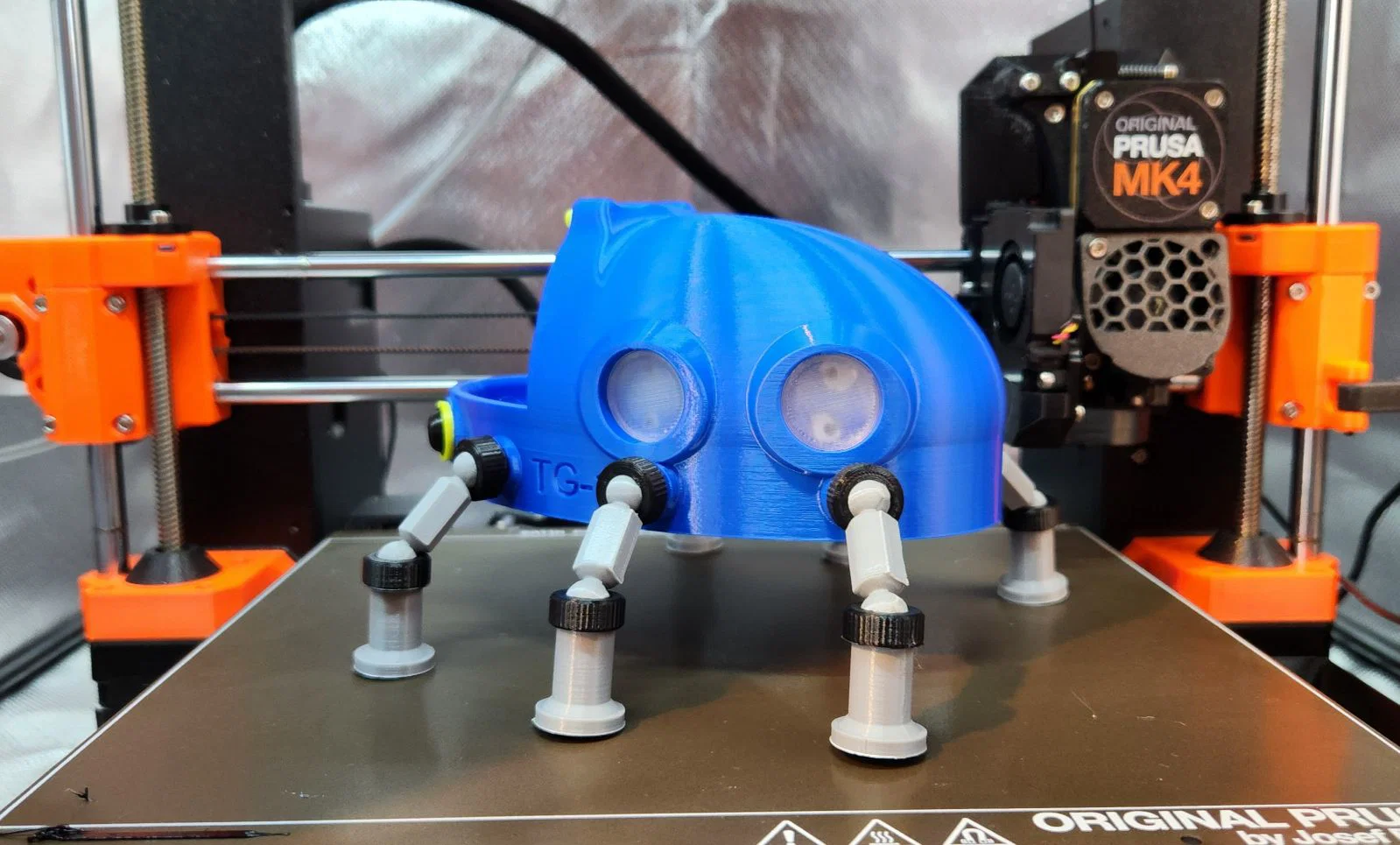

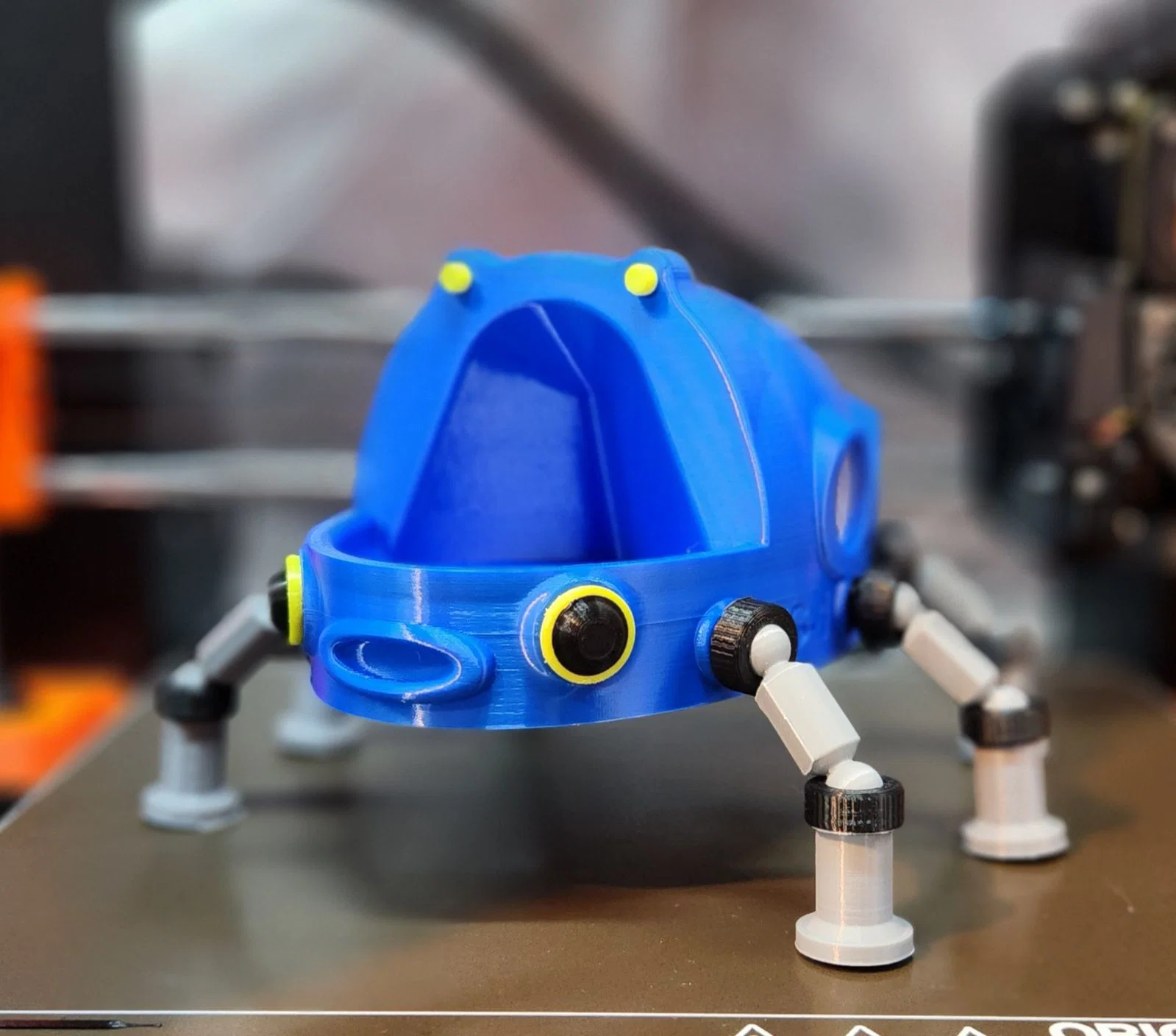

Octonauts Terra Gup 1 (TG-1)
Remix từ Khớp Cầu Nối (có file nguồn Fusion 360 parametric) Tác giả SteveHodge_330442
- Lượt tải
- 197
- Lượt thích
- 30
- Lượt coi
- 1.049
- Bản remix
- 0
- Bình luận
- 0
File 21 62,5 MB
- Bottom_Leg_1776616521.stlSTL · 610,1 KB
- Dual_ball_joint_1776616522.stlSTL · 1,3 MB
- Screw_into_Body_1776616524.stlSTL · 1.010,7 KB
- Nut_1776616525.stlSTL · 2,1 MB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Thông tin
- Mã mẫu
- #314463
- Danh mục
- Đồ Chơi Khác
- Ngày đăng
- Giấy phép
- CC BY-SA — Ghi công, chia sẻ tương tự
Mô tả

Độ cao layer (Layer Heights)
- Thân (Body) - 0.2mm hoặc thấp hơn
- Cửa sổ/Chân/Đèn/Mắt (Windows/Legs/Lights/Eyes) - 0.15mm hoặc thấp hơn
Support
- Thân (Body) - Có. Các lỗ bắt vít, phần miệng và các lỗ cửa sổ tròn (portholes) cần support
- Mắt (Eyes) - In phần lỗ vít hướng xuống thì cần support cho các phần overhang
Số lượng in (Print Quantity)
Thân (Body) - 1
Đèn (Lights) - 2
Cửa sổ (Windows) - 4
Mắt (Eyes) - 2
Chân (Legs)
- Nut - 12
- Dual ball joint - 6
- Bottom Leg - 6
- Screw into Body - 6
Hướng in/Chi tiết (Print Orientation/Details)
- Chân (Legs): In kèm Brim, đặt một trong hai mặt phẳng xuống bàn in. Không nên cần support. Có thể cần chà nhám bớt phần ball joint một chút tùy việc tháo brim có sạch không.
- Mắt (Eyes): In mặt có vít hướng xuống, thêm support quanh phần overhang. Đi từ màu Vàng sang Đen sẽ đẹp hơn với hướng in này.
- Đèn (Lights): Đặt mặt dày hướng xuống
- Cửa sổ (Windows): Để phần ngàm (prongs) hướng lên
Lắp ráp (Assembly)
Chân vào Thân (Leg to Body):
Lúc đầu có thể khó để phần “Screw Into Body” ăn ren. Mình dùng kềm, vừa đẩy nhẹ vừa xoay. Khi đã vào được lần đầu rồi thì những lần sau sẽ dễ hơn. Lắp nguyên cả cụm chân để lấy lực, rồi mới đưa đầu vít vào thân. Cần khá nhiều kiên nhẫn và lực. Khi đã ăn ren sơ sơ, dùng kềm xoay nhẹ cho tới hết. Có thể nhỏ một ít keo 502 (super glue) vào phần ren để tránh bị tuột ra. Báo trước là đây là công đoạn khó nhất.
Chân (Legs)
Ball Joint: Đặt nut lên mặt phẳng cứng rồi ấn ball joint thẳng xuống. Khi đủ lực sẽ nghe/ cảm giác “cạch” vào vị trí. Ban đầu sẽ thấy như phải dùng lực quá nhiều, nhưng thực tế cần lực khá mạnh.
Vặn nut vào các mẫu “Bottom Leg”/“Screw Into Body”. Vẫn nên còn độ linh động tương đối.
Mắt (Eyes)
Giống như chân, lần vặn vào đầu tiên có thể khó. Cẩn thận dùng kềm siết mắt vào. Chấm một ít keo 502 (super glue) để cố định.
Đèn (Lights)
Ấn các chi tiết vào lỗ, chấm thêm một ít keo 502 (super glue) để giữ cố định.
