InsertMate - Đồ gá lắp Heat Insert chính xác (parametric)

Nhật ký cập nhật:

2024-10-02

In clamp in ở bên hông, phần này có ren dạng tròn, nên sẽ có overhang. Tùy vật liệu mà có thể cần chừa clearance nhiều hay ít.

• Tăng khoảng hở cho ốc clamp.
• Thêm giá trị trong spreadsheet để chỉnh khoảng cách ốc so với phần ren
  • clamp_screw_spacing

Đây là gì?

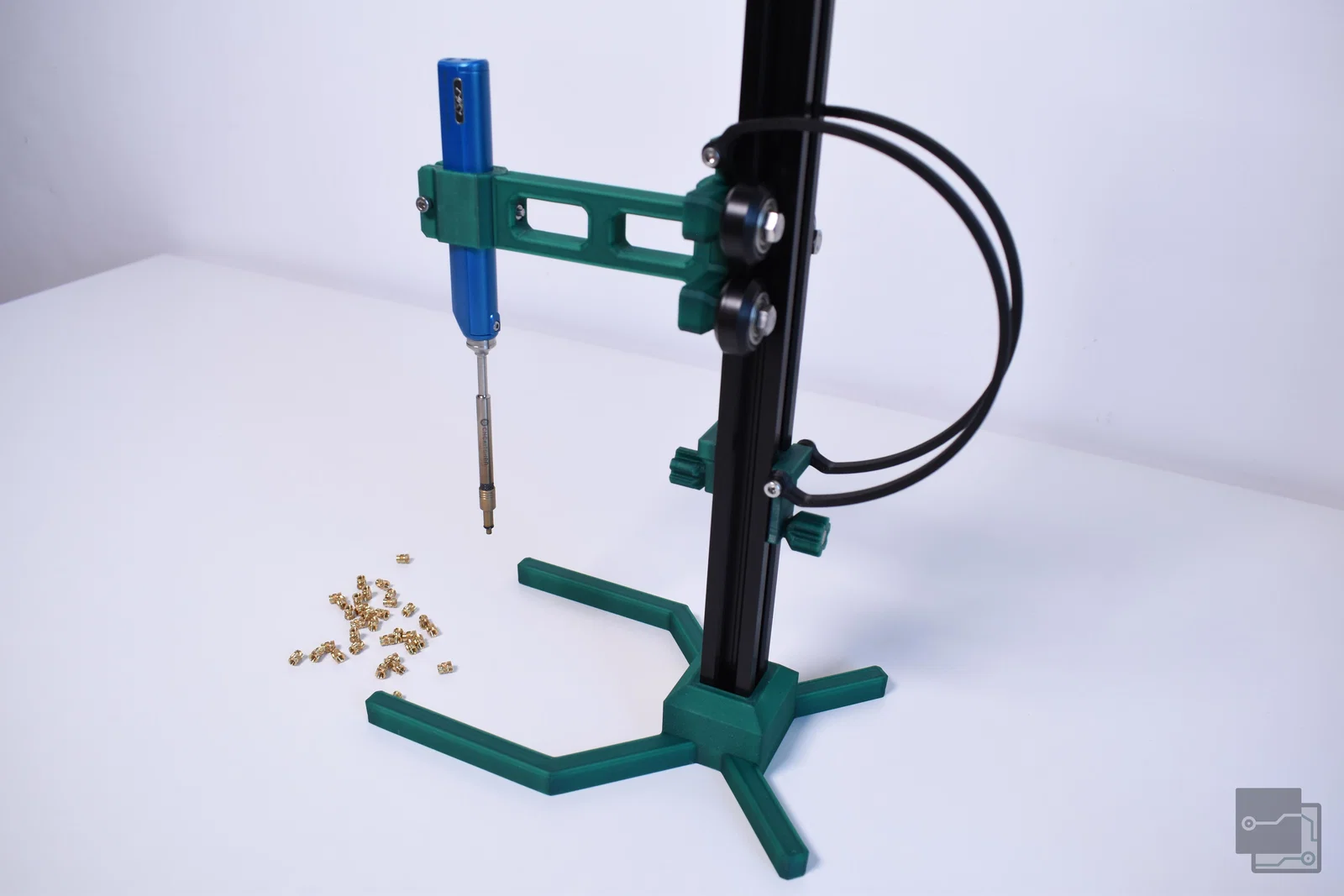

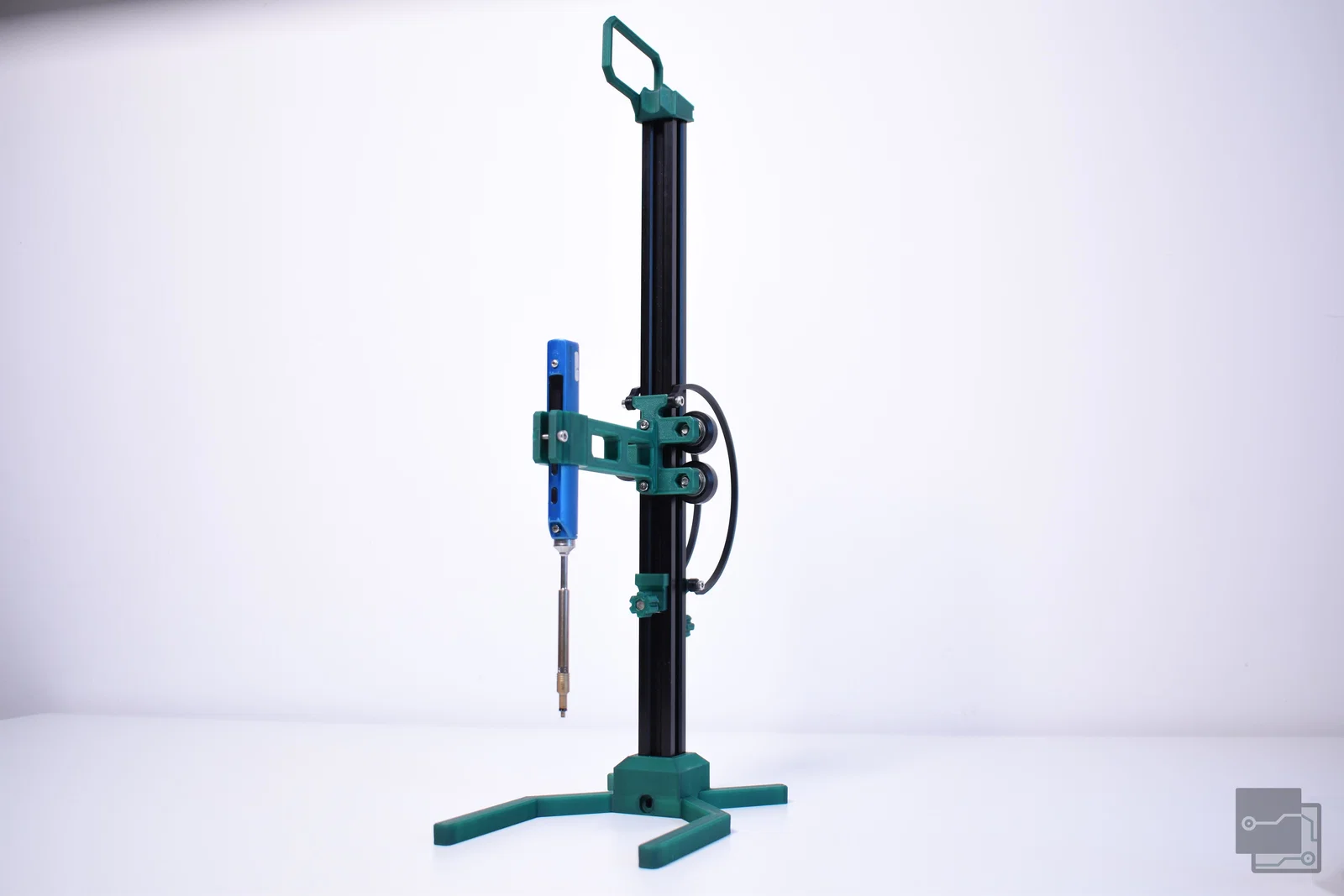

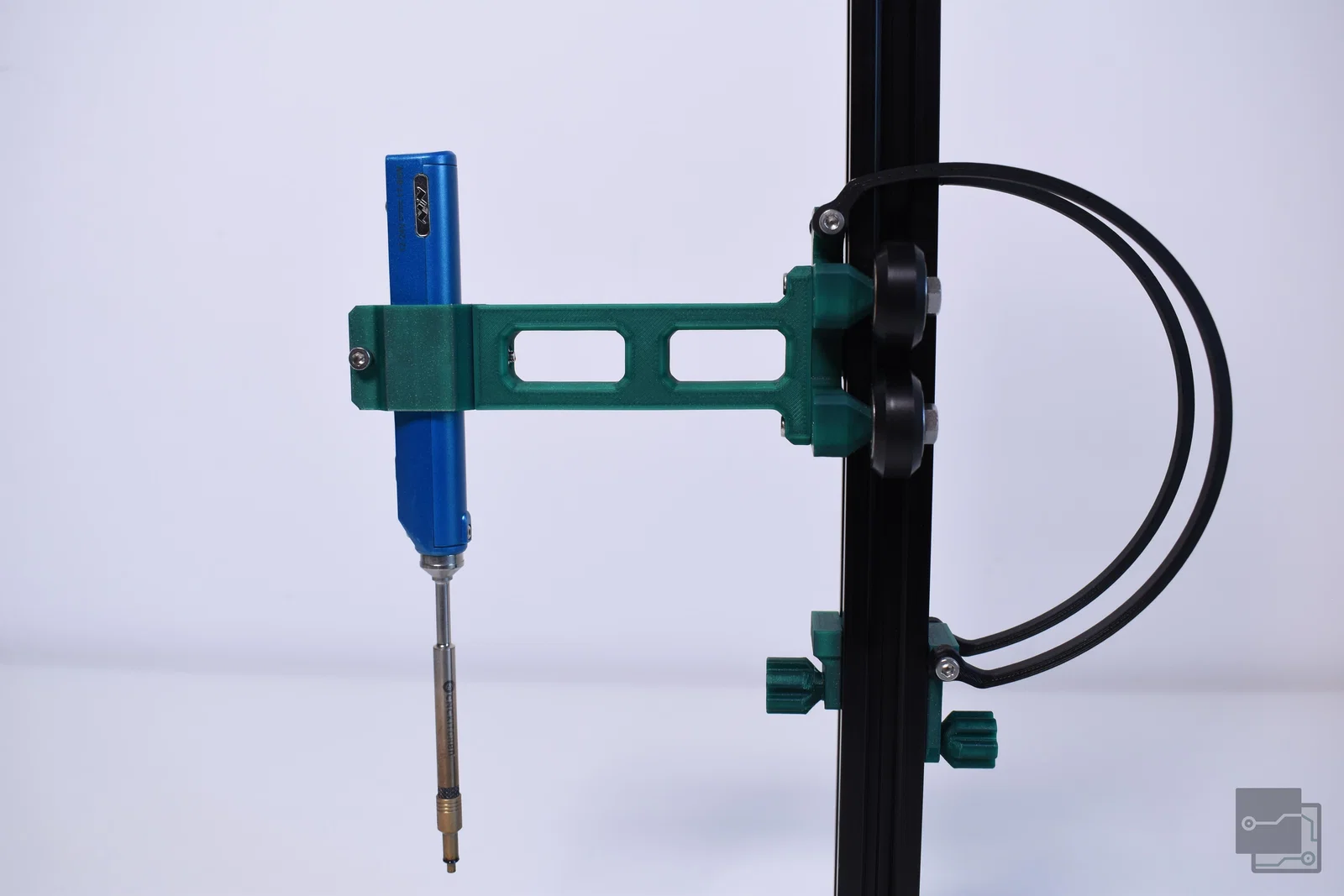

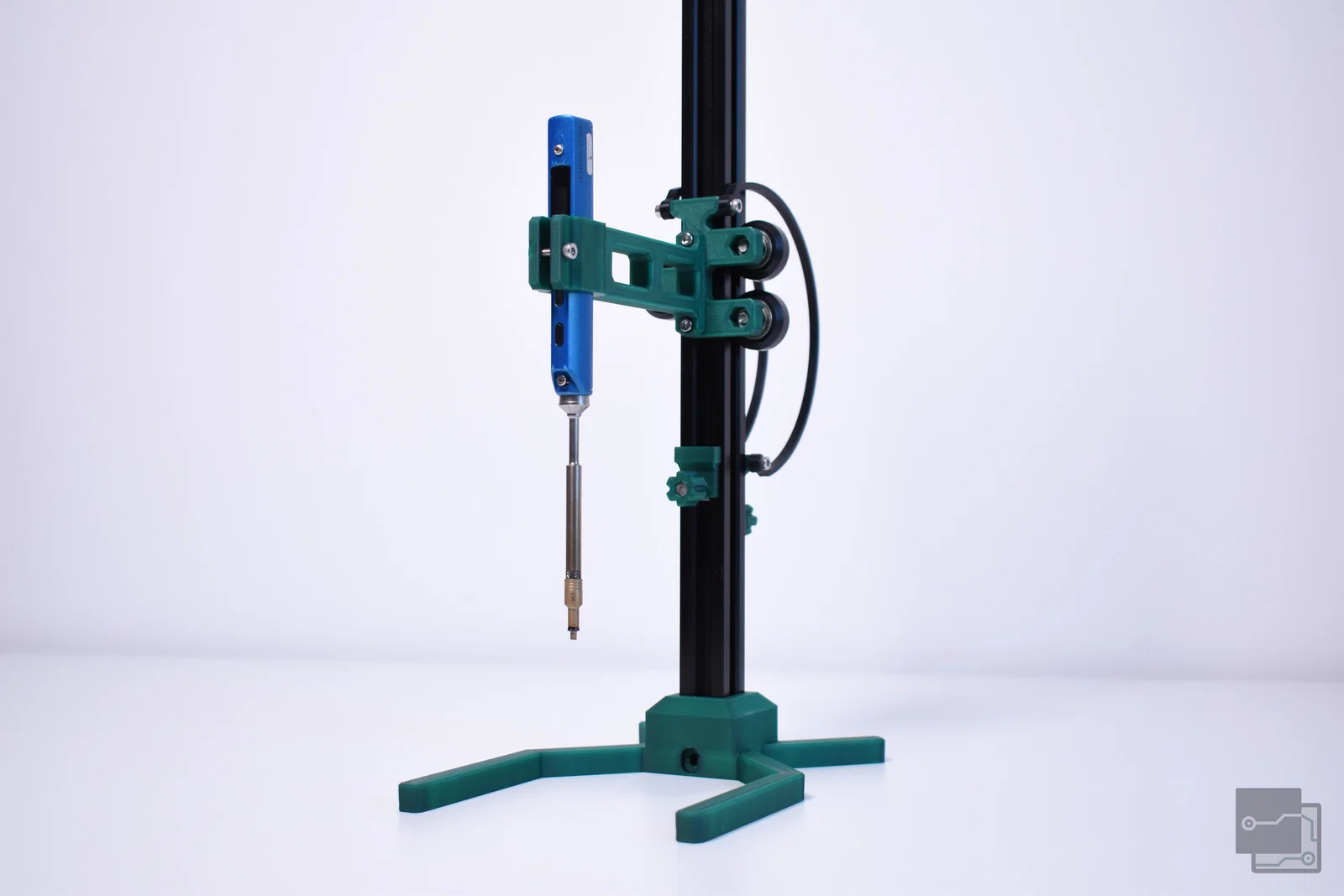

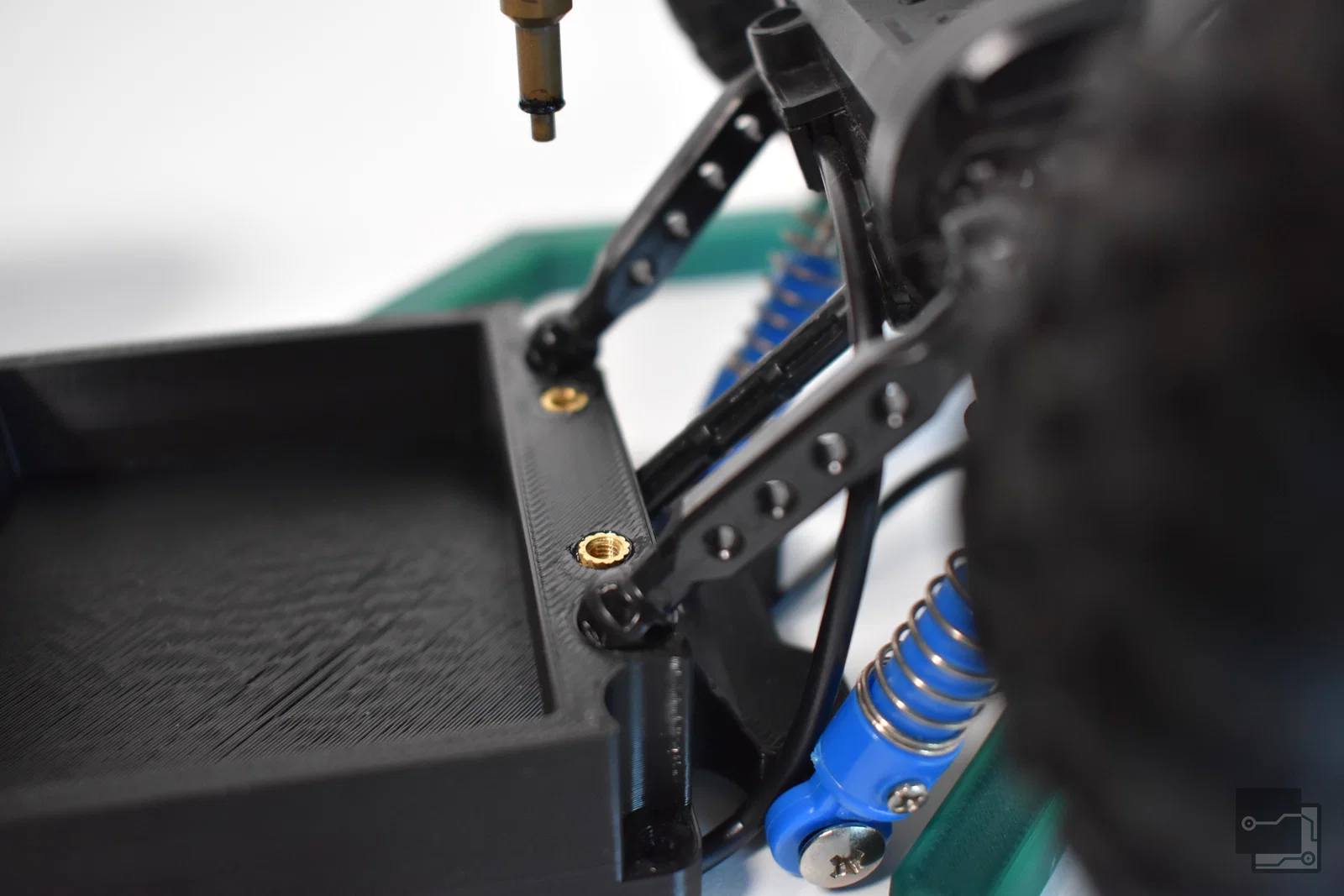

Heat insert press giúp lắp heat insert vào chi tiết in 3D dễ hơn và chính xác hơn. Khối guide (guide block) in 3D trượt theo nhôm định hình (aluminium extrusion) theo phương thẳng đứng, lò xo sẽ kéo về vị trí ban đầu. Có chốt chặn độ sâu (adjustable depth stops) để tránh ép quá tay và đi quá sâu.

Vì sao làm cái này?

Ngoài chuyện hiển nhiên là nó làm nhiệm vụ dẫn hướng giữ mỏ hàn (solder iron), thì mấy thiết kế khác mình thấy hoặc dư tính năng không cần, hoặc thiếu vài thứ quan trọng.

Yêu cầu và (đa phần) điểm khác so với các thiết kế khác

• Hầu hết là chi tiết in 3D. Chỉ cần nhôm định hình, bánh xe (wheels) và ốc vít. Không cần belt, không cần spring kim loại, không cần linear guide mắc tiền.
• Thiết kế parametric và modular. Hỗ trợ nhiều loại mỏ hàn, chỉnh được kích thước arm, và nhiều kiểu base để gắn/để bàn.
• Chốt chặn (stoppers) chỉnh được để giới hạn độ sâu khi ép insert.
• Kẹp giữ dây mỏ hàn (solder iron cable grip)

Lắp ráp

BOM

• Chi tiết in 3D
  • 2x Knobs
  • Stopper
  • Guideblock
  • Handle
  • Base (tùy bạn chọn)
  • 2x Springs
  • Spring holder
  • Arm
  • SolderIronGrip
• Phần cứng
  • Aluminium extrusion 2020 dài 30–50cm
    • Bắt buộc loại có rãnh cho V wheels
    •
  • 3x V wheels
    •
  • 2x bulông M3x20 đầu lục giác (hex head) cho knobs
  • 4x M3 T-nuts
  • 4x đai ốc M3
  • 2x vít M3x8
  • 3x M3x10
  • 5x M3x12
  • 3x đai ốc M5
  • 3x vít M5x20

Công sức và chi phí

• Thời gian in ~3h
• Thời gian lắp ~15min
• Chi phí vật liệu ~12€
  • Filament <2€
  • Hardware <10€ (phần tốn nhất là nhôm 2020 dài 40cm)

Hướng dẫn in

Không cần supports! Chỉ cần xoay hướng đặt mẫu (orientation) cho hợp lý.

Đa số chi tiết có thể in bằng setting PLA tiêu chuẩn, layer 0.2.

Springs nên in bằng PETG.

Kẹp mỏ hàn (Solder iron grip) cũng có thể in PETG nếu mỏ của bạn hay nóng.

Knobs nên dùng brim.

Phần parametric và chi tiết tùy biến

Có sẵn file FreeCAD. Nếu bạn cần file STEP hay muốn chỉnh sửa gì thêm thì cứ nhắn mình!

Arms

• Tên ô trong spreadsheet
  • arm_length
• Giá trị mặc định
  • 80mm
• File kèm thêm
  • 60mm
  • 80mm
  • 100mm
  • 120mm

Bases

• Single
• External Clamp
• Embedded clamp
• Screw to the table

Solder Iron Grips

• TS100
• TS101
• PINECIL
• Simple cylinder
  • Tên trong spreadsheet
    • s_diameter
  • cỡ 15–25mm
• Angled cylinder
  • Tên trong spreadsheet
    • s_angled_top_d
    • s_angled_bottom_d
  • cỡ 15–24mm
    • Chênh Top/Bottom
      • 1mm
      • 1.5mm
      • 2mm

Springs

• head_distance
• spring_radius
• spring_width
• spring_thickness

Dung sai (tolerances) cho tất cả các chi tiết, bao gồm cả base.

Các bước lắp ráp

• In 3D
  • Stopper
  • Knob
• Phần cứng
  • Vít/bulông M3x20 đầu lục giác
  • M3 T-nut
  • Aluminium extrusion 2020

• In 3D
  • GuideBlock
  • Arm
• Phần cứng
  • 2x đai ốc M3
  • 2x vít M3x10

• Phần cứng

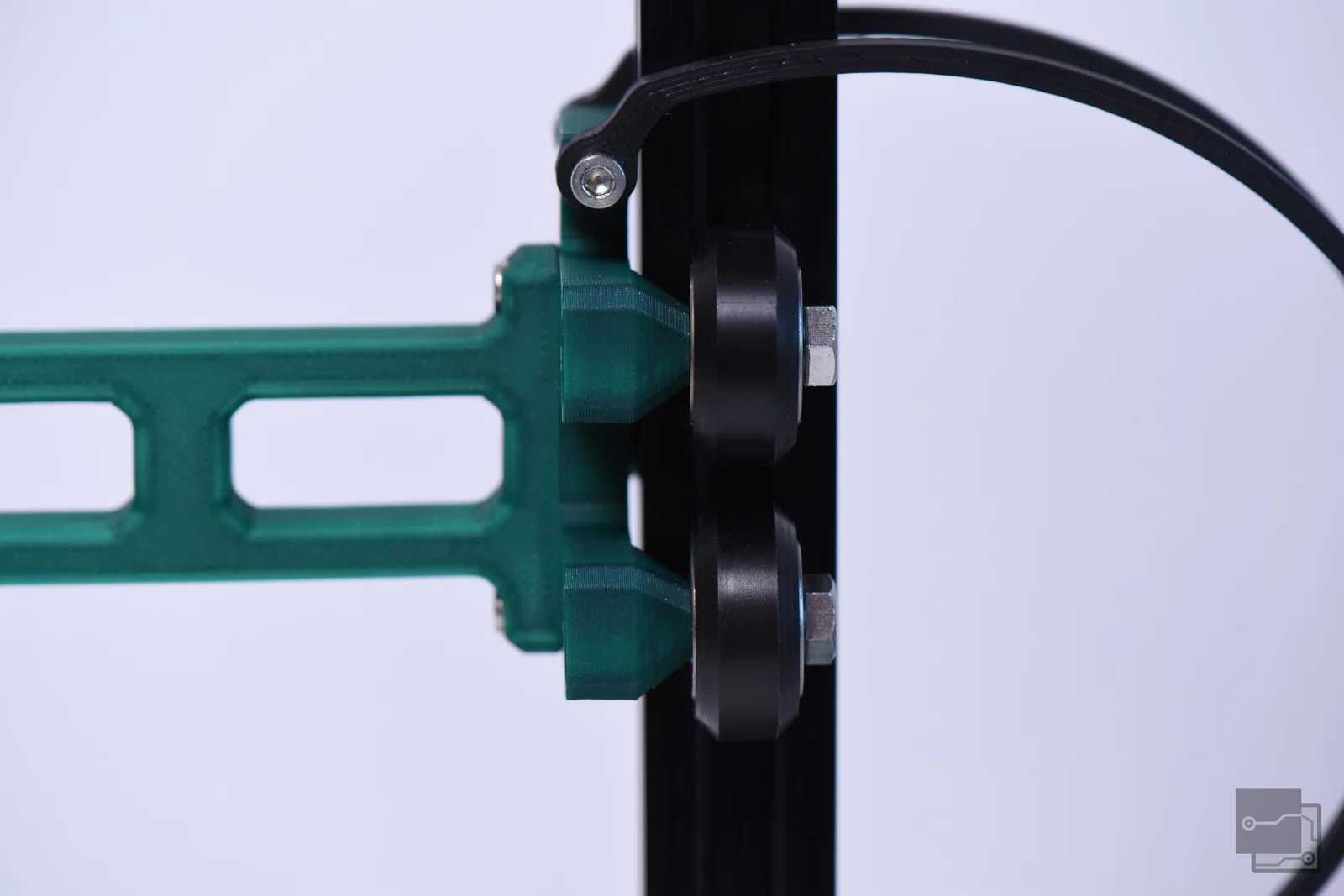

  • 3x v-groove wheels
  • 3x đai ốc M5
  • 3x bulông M5x20

• In 3D
  • Spring holder
  • Knob
• Phần cứng
  • Vít/bulông M3x20 đầu lục giác
  • M3 T-nut

• In 3D
  • 2x Springs
• Phần cứng
  • 4x vít M3x12

• In 3D

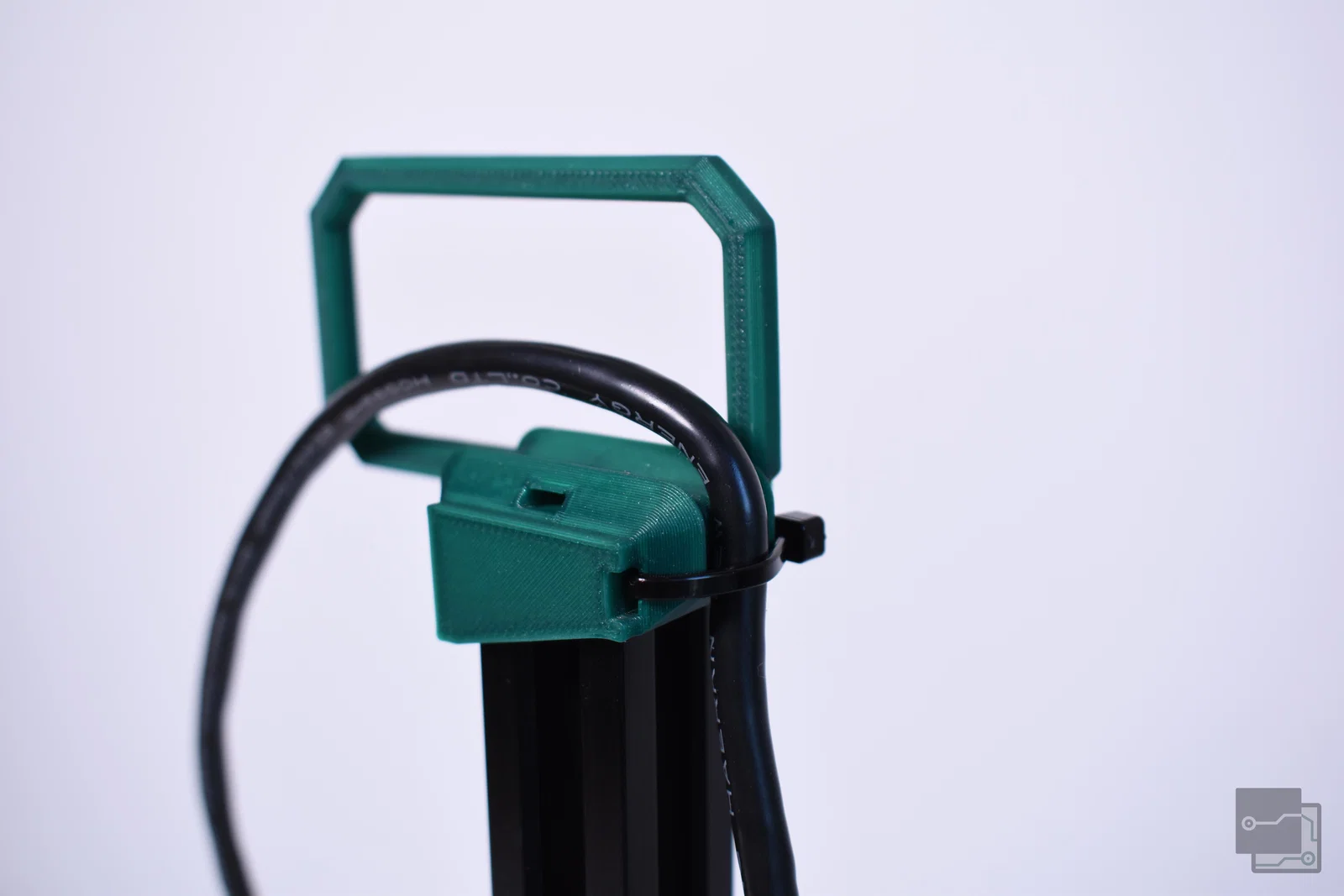

  • Handle
• Phần cứng
  • vít M3x8
  • M3 T-nut

• In 3D
  • Base bạn chọn
• Phần cứng (tùy base)
  • vít M3x8
  • M3 T-nut

• In 3D

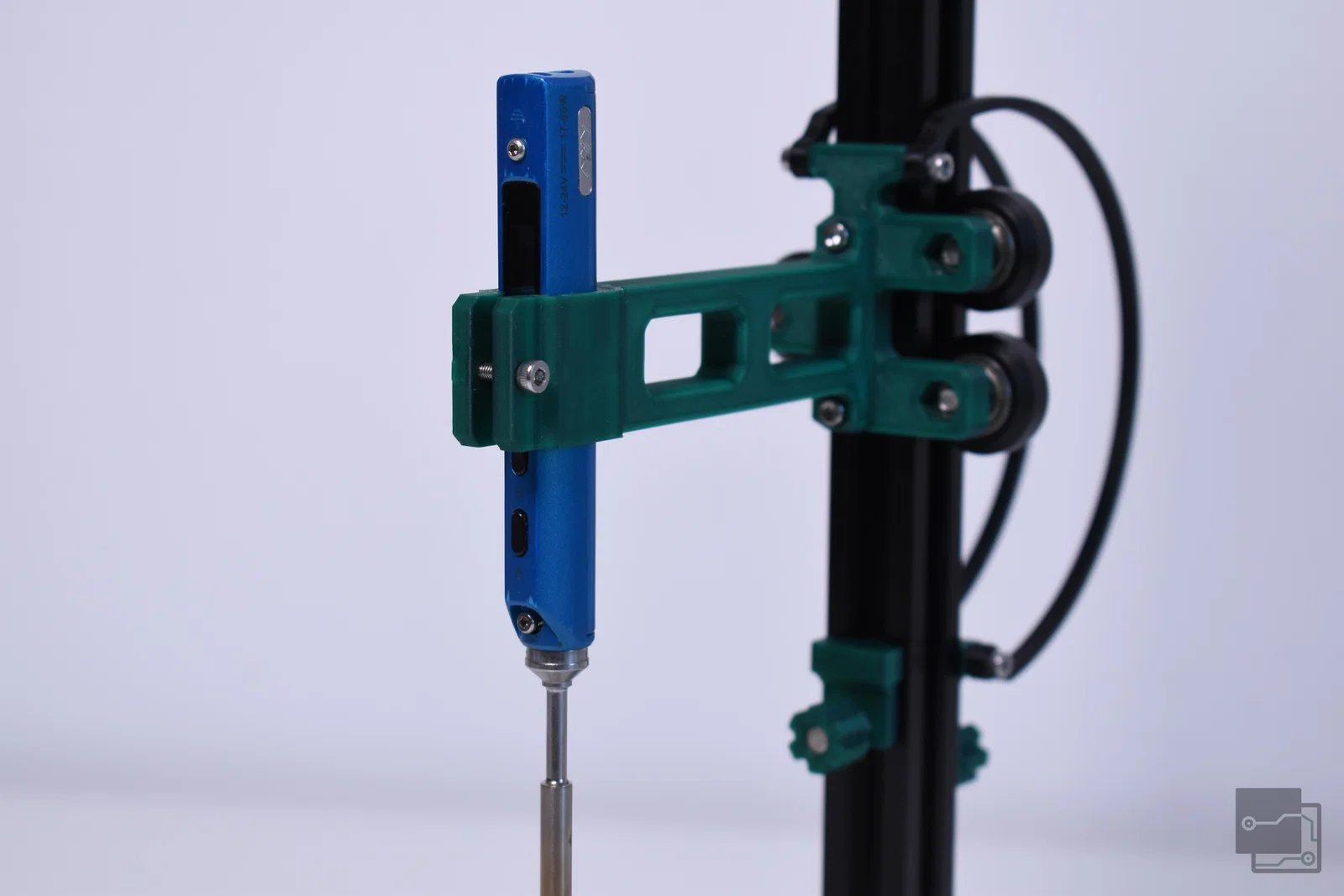

  • SolderIronGrip
    • Phải đúng với mỏ hàn của bạn
• Phần cứng
  • vít M3x10
  • vít M3x12
  • đai ốc M3

• Phần cứng
  • Mỏ hàn của bạn

Bản revision mới nhất

Thiết kế bằng FreeCAD 0.21 + Assembly 4 workbench

Nếu bạn muốn chỉnh gì hoặc có yêu cầu thêm thì cứ nhắn mình nha!
