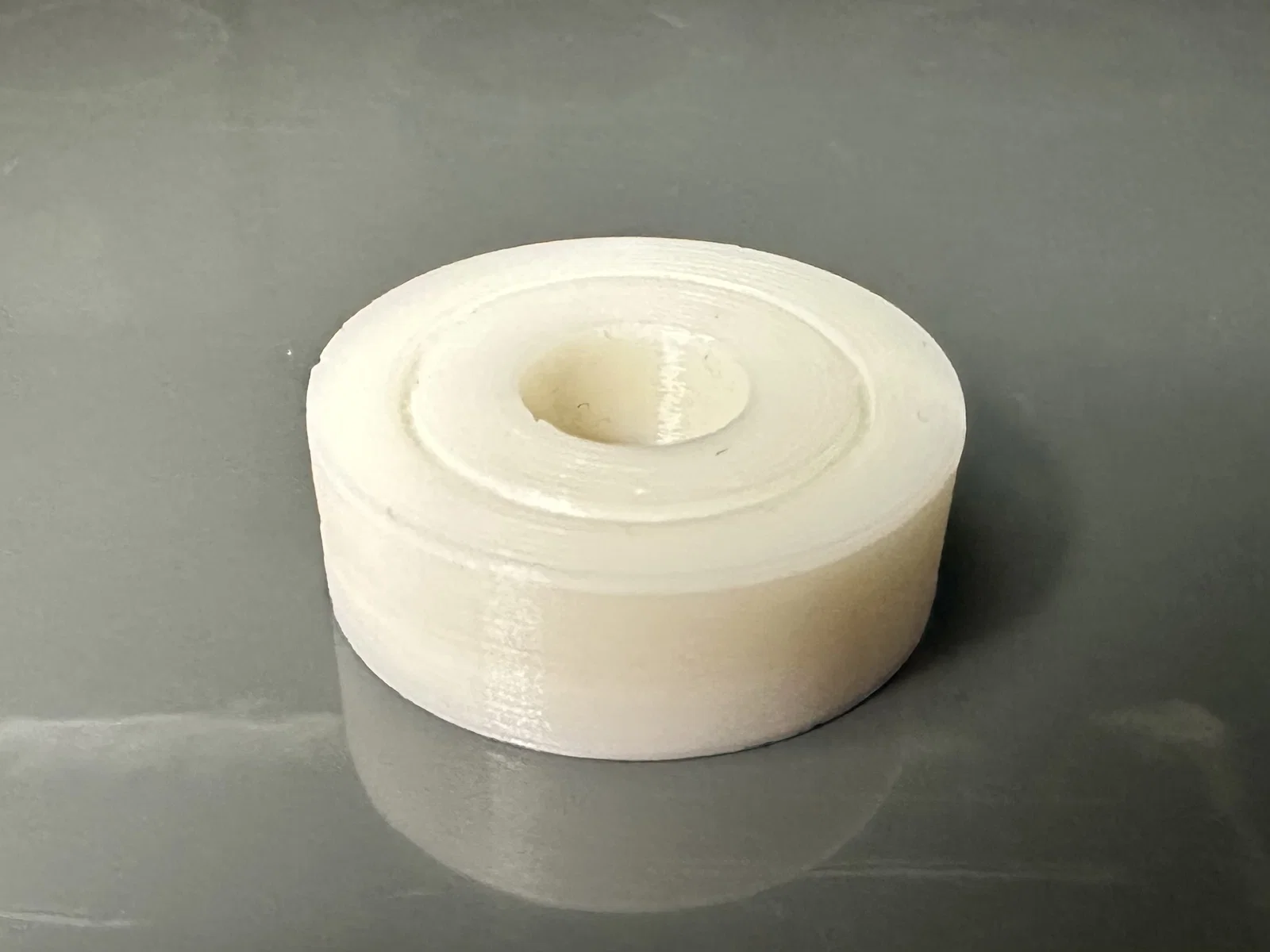

Vòng bi 608 in hoàn toàn (Fully Printable 608 Bearing)

Mình gặp vài vấn đề về dung sai với mẫu gốc nên đã vẽ lại toàn bộ các chi tiết trong Fusion 360, trừ phần con lăn ở giữa. Trên máy Bambu Lab X1 Carbon của mình, bản này in ổn, đủ độ hở để quay mượt mà mà không bị rơ quá nhiều.

Mình khuyên dùng Arachne trong slicer, đặt in với two walls và cân nhắc giảm first layer line width để có lớp đầu mịn, không cần gap fill. Mình chốt ở 0.26mm cho lớp đầu tiên.

Mình cũng chọn in ở layer height 0.08mm, nhưng bạn có thể thử layer height lớn hơn.

Mình thấy PETG thường (không nhũ/sparkles hay phụ gia) in ra mịn và cho độ ma sát thấp với thiết kế này.

Muốn ủng hộ mình miễn phí không?

Ghé xem Amazon để mua đồ hobby
(vì là affiliate nên mình sẽ nhận được một khoản hoa hồng nhỏ nếu bạn mua trên Amazon, nhưng bạn không tốn thêm chi phí nào)

Lắp ráp

Đặt hai nửa vỏ dưới như hình bên dưới lên bàn, với cái nhỏ đặt lọt vào bên trong cái lớn. Sau đó bôi mỡ (grease) lên con lăn và đặt nó vào giữa các phần như hình. Cuối cùng, đặt hai nửa trên (nhỏ và lớn) lên và ép khít lại. Quay bearing để mỡ dàn đều, đảm bảo chuyển động mượt và không bị rơ quá mức. Lau sạch phần mỡ thừa bên ngoài.

Nếu bạn thấy bearing bị lỏng quá hoặc chặt quá, bạn có thể thử scale một vài chi tiết lớn hơn hoặc nhỏ hơn. Bạn cũng có thể chỉnh trực tiếp file Fusion 360 đi kèm, trong đó kích thước đã được định nghĩa trong các sketches.
