Vỏ HDD xếp chồng kèm Backplane (Stackable HDD Enclosure with Backplane)

Vỏ HDD kèm Backplane

Vỏ này có 8 khay cho ổ 3.5".

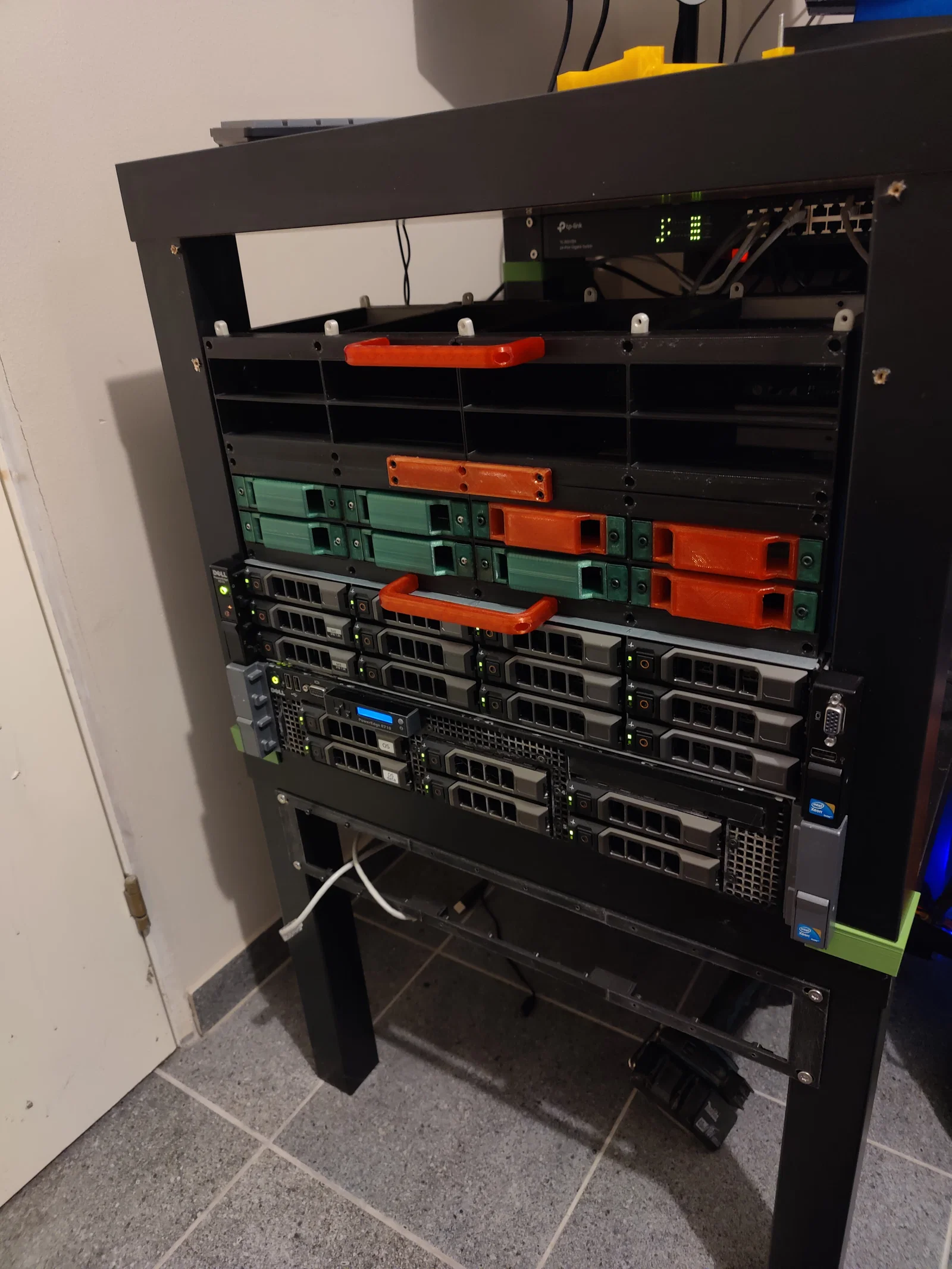

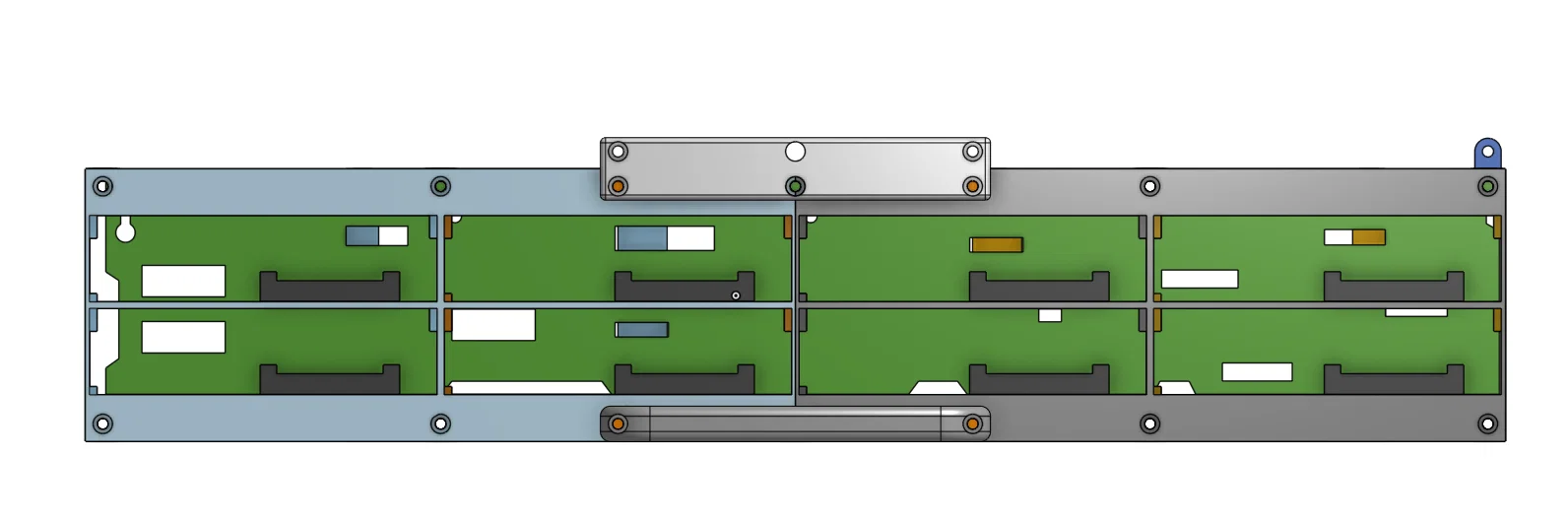

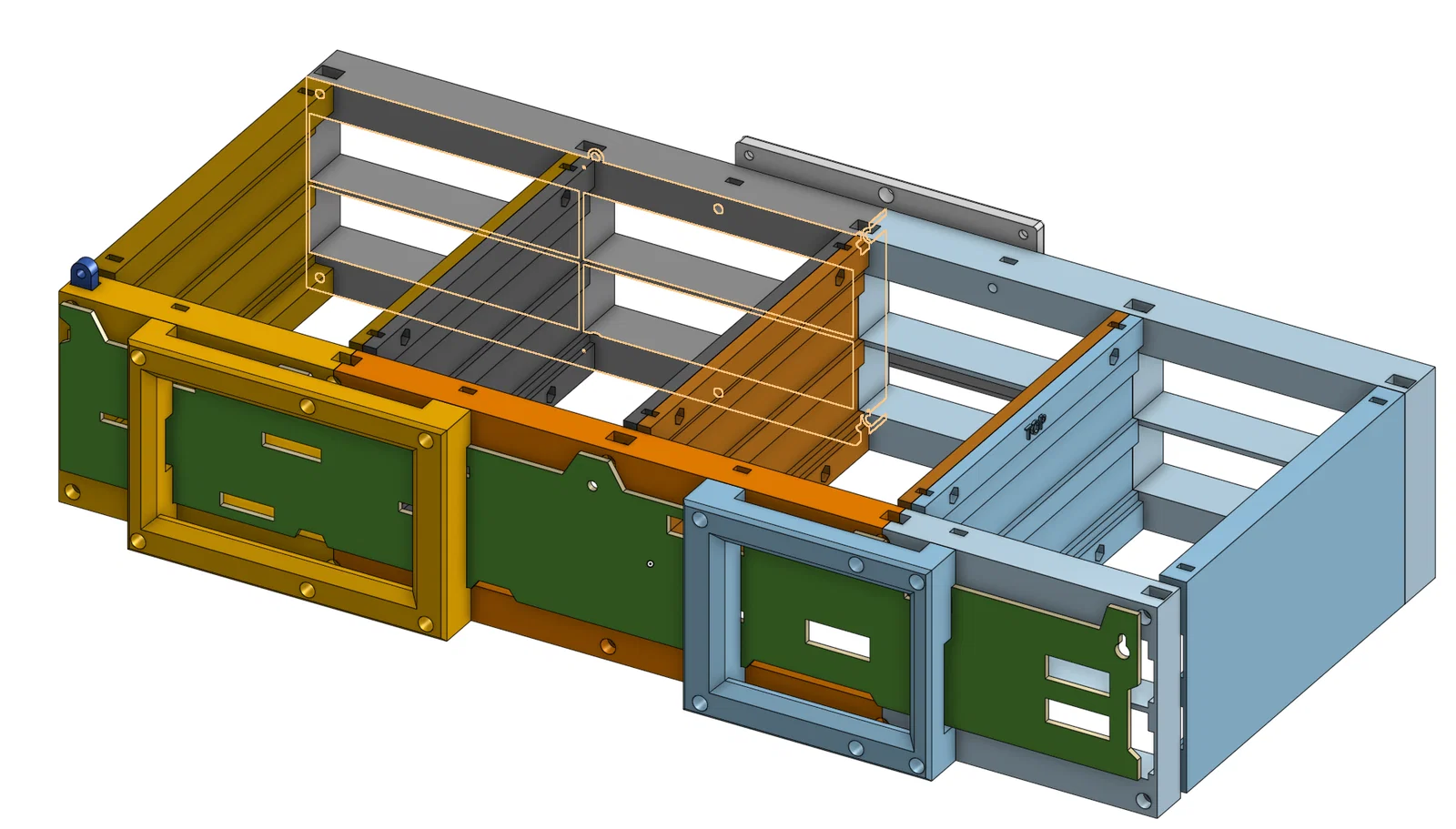

Backplane dùng Supermicro SAS825TQ (các backplane khác có thể cũng xài được, nhưng mẫu này được thiết kế chủ yếu theo con này)

Caddy tương thích: từ mẫu Dell Server 3.5" Hard Drive Tray & Caddy của cgunz410 (thêm mấy lỗ “speed holes” :))

Bill of materials

(Cho mỗi 1 unit 2U)

Part

Description

Quantity

Backplane (Supermicro SAS825T)

1

M3 x 25mm

Dùng để bắt tay cầm hoặc Fan Grills vào mặt trước

4/8

M3 x 20mm

Dùng để bắt các vách lại với mặt trước/mặt sau

28

M3 x 10mm

Dùng để bắt các vách giữa lại với nhau

12

M3 nuts

Dùng để siết giữ toàn bộ cụm

44

120mm Fans/80mm fans

Tùy số lượng unit bạn muốn in mà chọn loại quạt. Quạt 120mm dành cho 2 unit ghép lại, quạt 80mm cho 1 unit đơn. Bạn có thể phối chung, ví dụ có 3 unit thì dùng 1 grill 120mm và 1 grill 80mm, hoặc 3 grill 80mm. Cả hai phiên bản đều dùng 3 quạt.

3

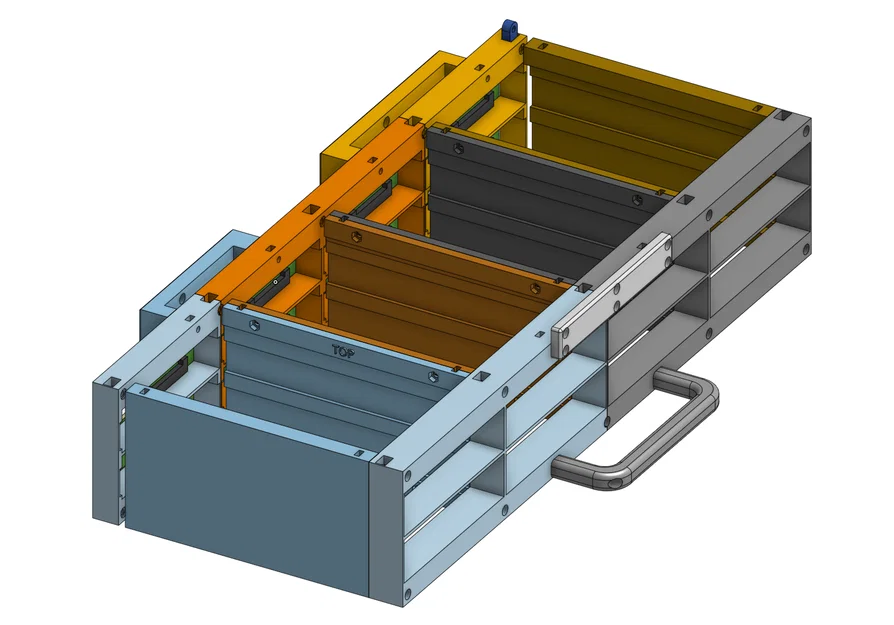

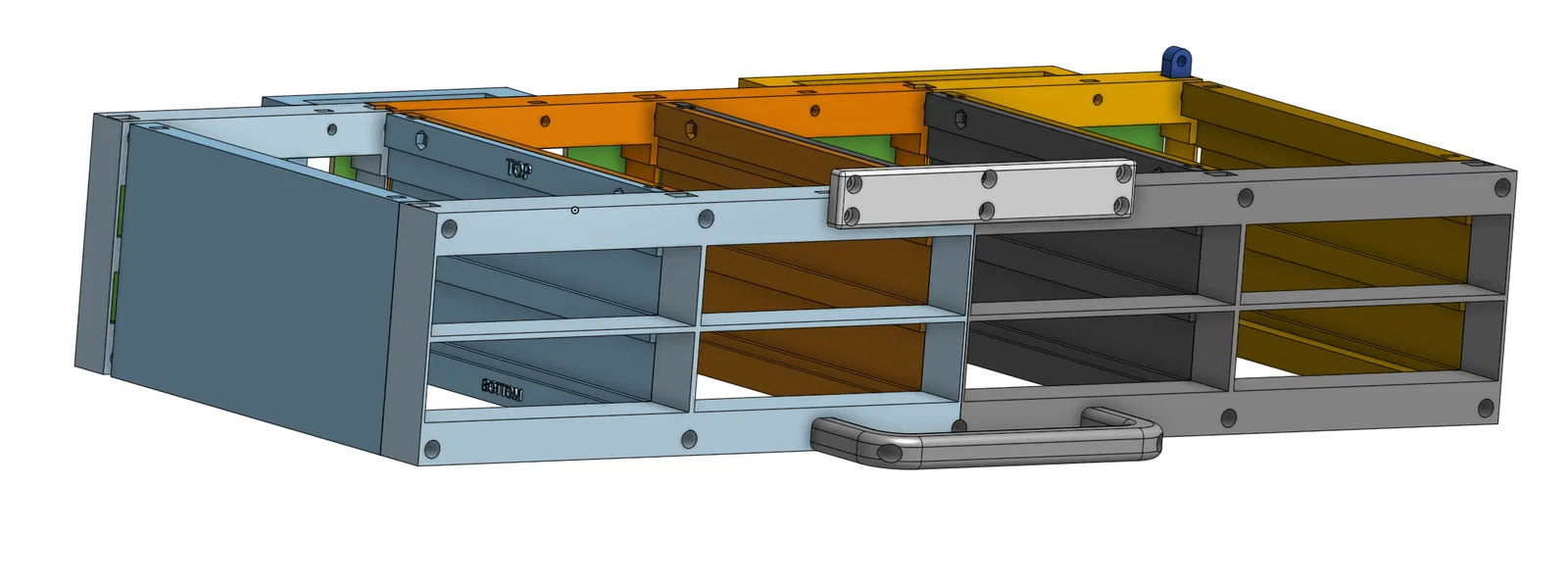

Parts

(Cho mỗi 1 unit 2U)

Part

Quantity

Comments

Left Front Frame

1

Right Front Frame

1

Left Full Side

1

Center Right Wall

3

Center Left Wall

3

Right Full Side

1

Left Back Frame

1

Center Back Frame

1

Right Back Frame

1

Left Board Holder

1

Dùng để giữ left back frame với center back frame. Đồng thời hạn chế chuyển động của backplane

Right Board Holder

1

Dùng để giữ center back frame với right back frame. Đồng thời hạn chế chuyển động của backplane

Front Handle

2

Dùng để giữ các mặt trước lại với nhau

Connector*

10

Dùng để nối 2 unit hoặc nhiều unit lại với nhau

Front connector*

1

Dùng để bắt cố định phần mặt trước của hai unit lại với nhau

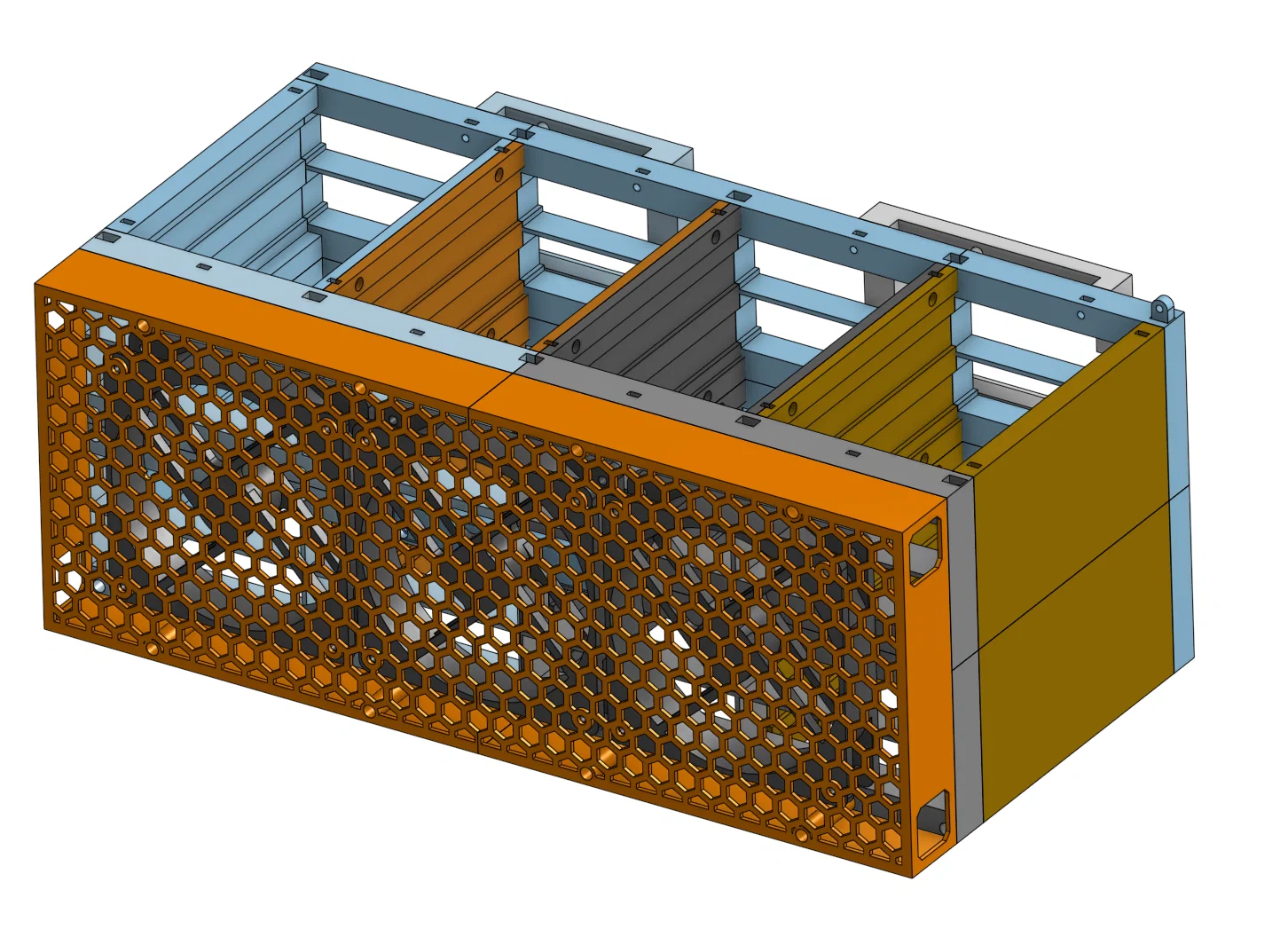

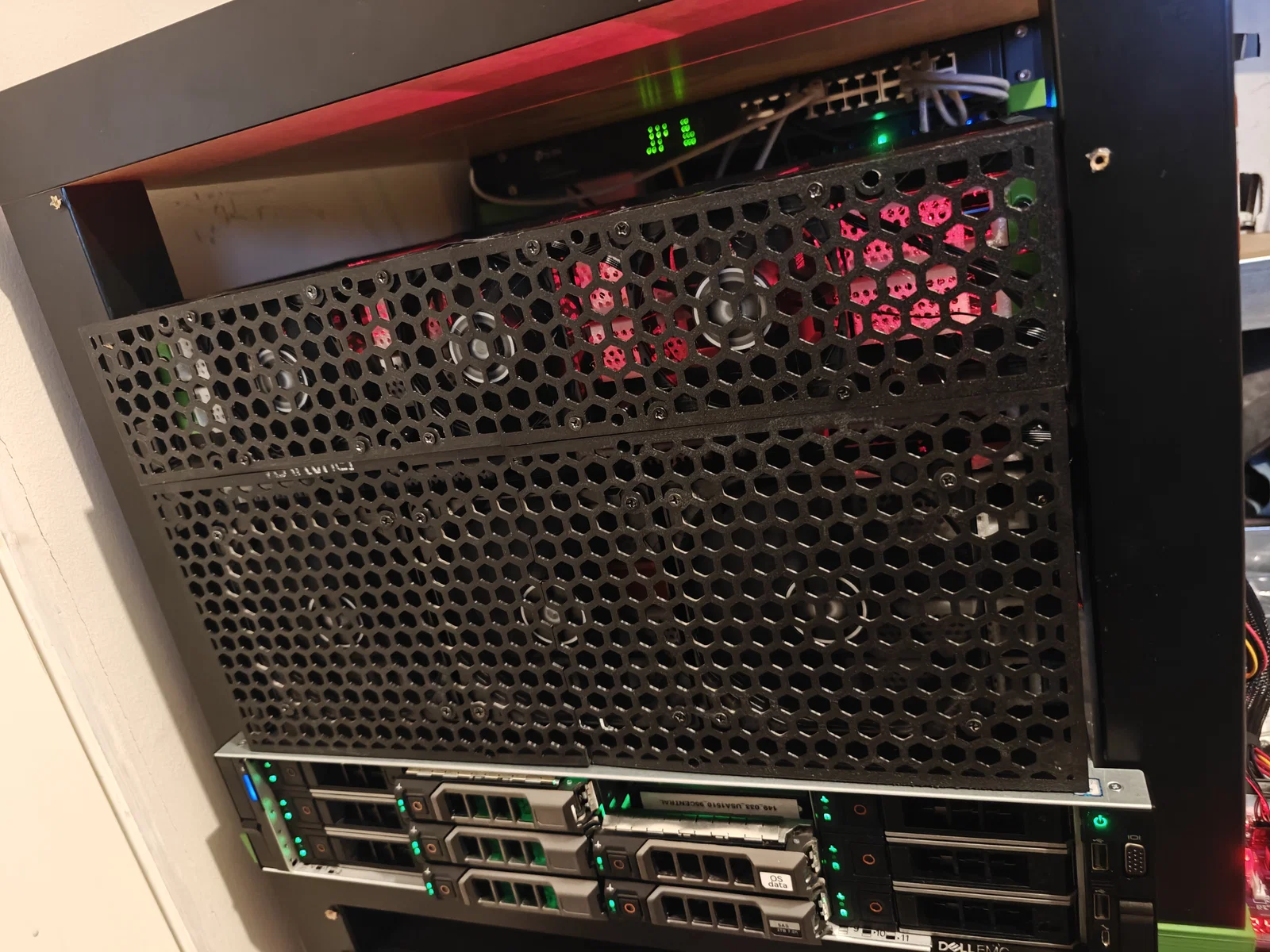

120mm Fans Grill - Left

Vừa cho cụm đơn 2x2U

120mm Fans Grill - Right

Vừa cho cụm đơn 2x2U

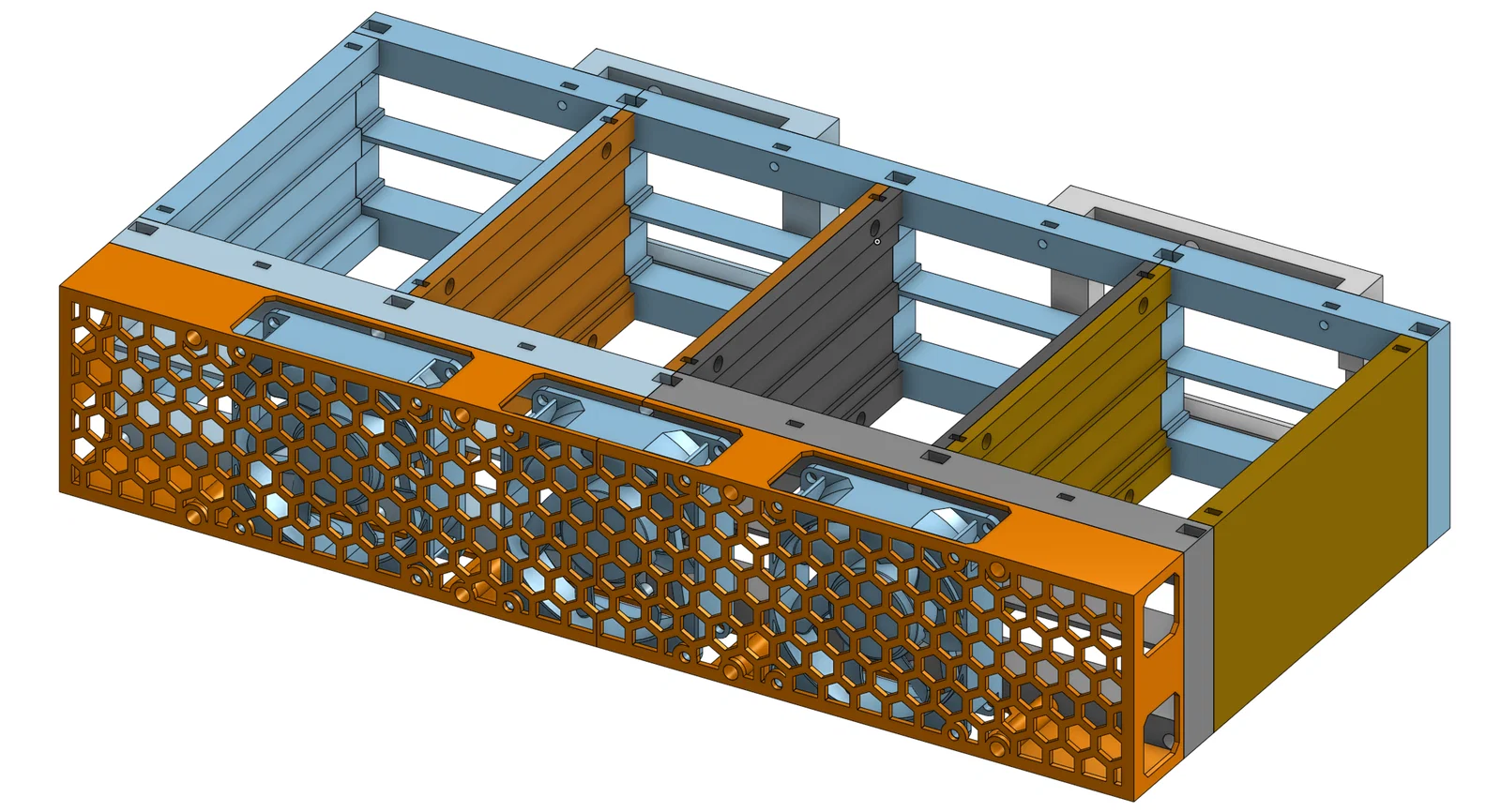

80mm Fans Grill - Right

Vừa cho unit 2U đơn

80mm Fans Grill - Right

Vừa cho unit 2U đơn

*Cần thiết khi dự tính dùng nhiều hơn 1 unit

Roadmap

1. Rack Mounts - Hiện tại vỏ để vừa trong không gian 2U trong rack, nhưng chưa có ngàm/bát để cố định nó vào rack.
2. Nếu bạn có ý tưởng nào khác thì cứ chia sẻ nha :)

Change Log

1. 24 Sep. 2024 -
   • Thêm lỗ bổ sung trên front frames để bắt Fan Grills
   • Thêm grill quạt 120mm
   • Thêm grill quạt 80mm
   • Thêm caddies bản remix để airflow tốt hơn
2. 27 Jan. 2024 -
   • Thêm khả năng stack nhiều unit lại với nhau
   • Tăng Front/Back Frames thêm 1mm để caddies nằm phẳng (flush) với front frames
   • Dời vị trí bulông/ê-cu phía dưới (vách trong) để dễ nhận biết cách bắt
   • Thêm chữ Top/Bottom trên vách trong bên phải
3. 22 Dec. 2023 - Bản phát hành đầu tiên
