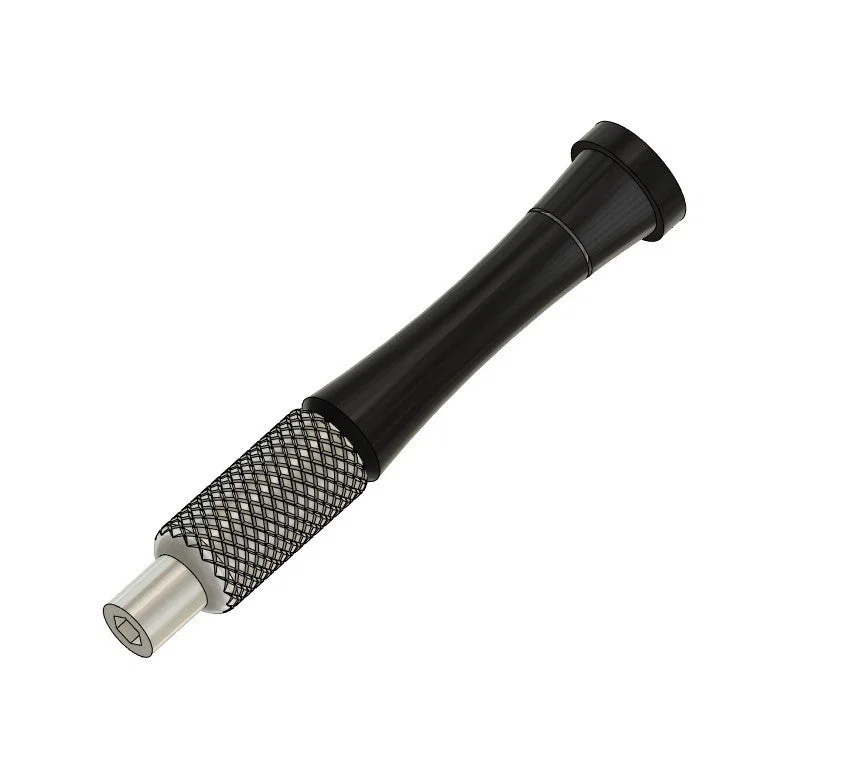

Tua vít precision nhiều đầu (bit 4mm) – Multi-Bit Precision Screwdriver

LƯU Ý: Mẫu này in ngon trên con Anycubic i3 Mega cũ của mình, nhưng lại không in đúng trên P1S. Do tốc độ và độ chính xác của máy in đời mới cao hơn, in nằm nghiêng bên có phần spinner sẽ không đủ ổn định. Có thể vẫn làm được nếu có print profile phù hợp, nhưng chắc mình sẽ chỉnh sửa lại cho hợp máy mới khi có thời gian.

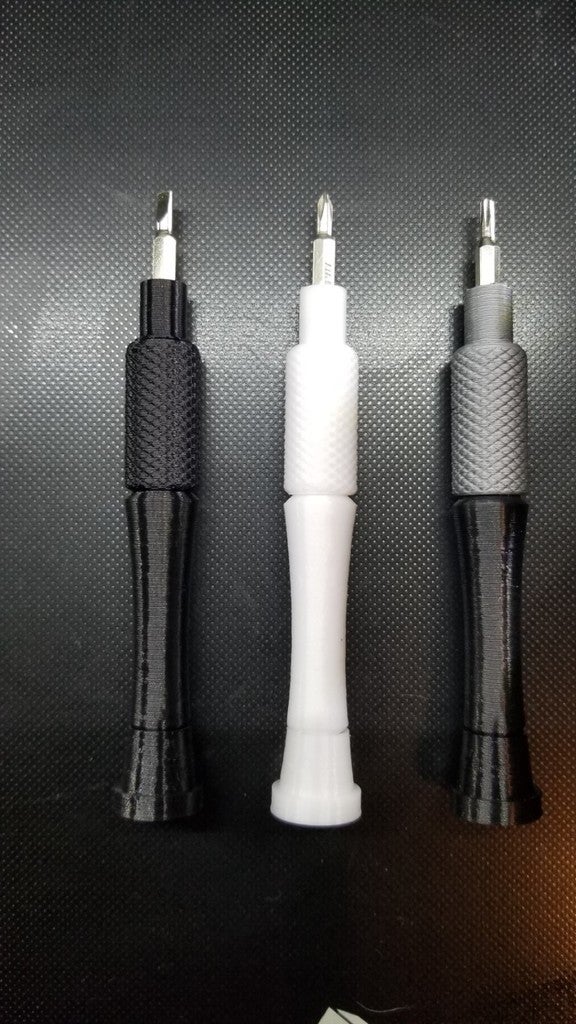

Thật ra đây là 3 mẫu tua-vít precision khác nhau, nhìn thì giống nhau nhưng mỗi cái có một chút khác biệt. Tất cả đều dùng đầu bit 4mm. Gồm:

1. Tua-vít print-in-place hoàn toàn, đầu bit chỉ friction-fit (cắm chặt nhờ ma sát) vào thân tua-vít. (Khá “khó chiều”, mình khuyên dùng bản có nam châm)
2. Tua-vít print-in-place hoàn toàn nhưng cần pause print để nhét nam châm vào.
3. Tua-vít dùng nam châm, cần lắp ráp và dán keo. (Khuyên dùng)

Phần nắp xoay (spinning cap) trên cả 3 mẫu đều là tính năng print-in-place. Nhớ canh máy cho chuẩn. Nếu chưa tự tin, bạn có thể in thử một đoạn tua-vít để test xem có “gỡ” phần cap ra quay được không. Nếu nó bị dính cứng, có thể bạn cần cân lại extruder, chỉnh flow rate, v.v. Bạn cũng có thể thử chỉnh horizontal expansion trong slicer. Nhiệt độ cũng quan trọng: cần độ bám lớp (layer adhesion) đủ tốt để đầu tua-vít không bị rách khi vặn lực (in nóng hơn sẽ giúp), nhưng in nóng quá cũng dễ làm nắp print-in-place bị dính. Vặn xoay nắp để nới ra, đừng lắc/đẩy qua lại.

Với tua-vít #1: Kiểu friction-fit gần như không thể thiết kế để “chuẩn cho mọi người”. Bạn có thể phải tự tinh chỉnh horizontal expansion, scale, flow, v.v. Nếu đầu bit vào hơi chặt nhưng vẫn lắp được, mình thấy cứ để vậy cũng ổn: dùng một thời gian sẽ tự nới ra, mà bạn cũng không muốn nó lỏng quá. Có thể bôi chút lube và lúc đầu dùng kềm rút bit ra nếu cần. In có hoặc không supports đều được.

Với tua-vít #2: Cẩn thận khi nhét nam châm. Có khi nó không tự rớt xuống đúng vị trí, phải ấn nhẹ, và nếu bạn không cẩn thận nó có thể làm xô lệch/nhấc chi tiết khỏi print bed. Tất nhiên phải đảm bảo nam châm nằm đủ phẳng để nozzle không quẹt trúng ở lớp tiếp theo. In không supports, hoặc đặt support blocker ở khu vực lỗ nhét nam châm. Nên pause ngay trước khi máy bắt đầu vẽ hình lục giác (hexagon) đầu tiên để nhét nam châm vào. Với slicer và settings của mình thì ngay trước layer #411, nhưng bạn có thể khác nếu dùng raft, hoặc layer height khác, v.v.

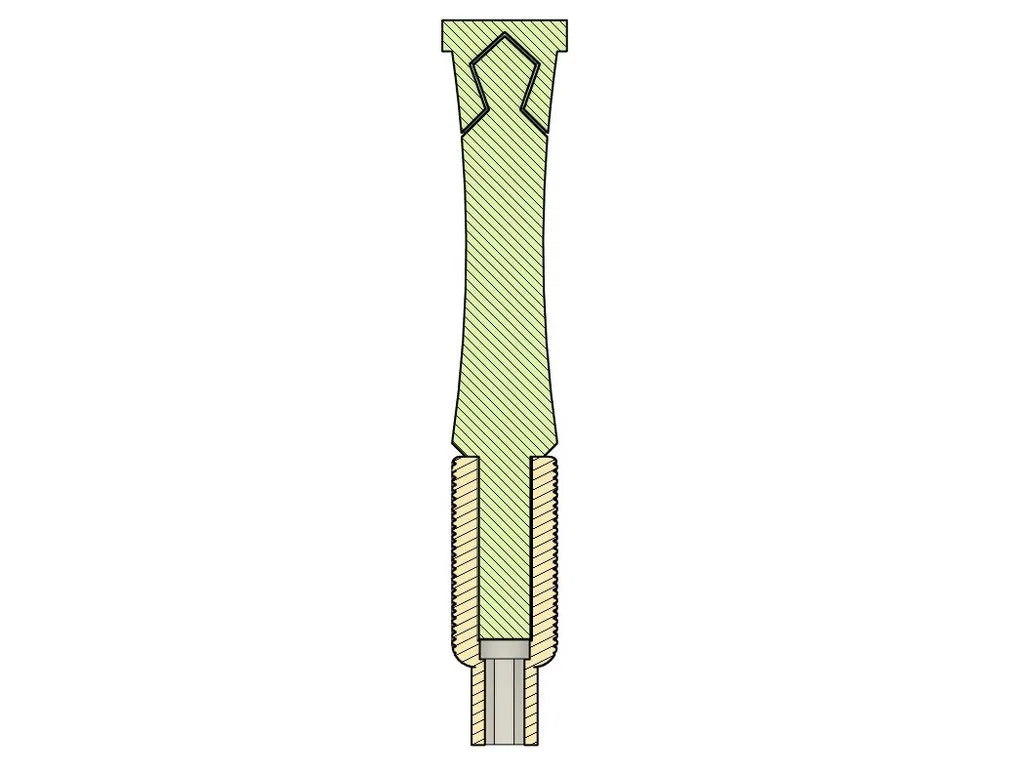

Với tua-vít #3: Supports không quan trọng với phần handle, nhưng phần grip nên in có supports. Nếu set up của bạn hay bị elephant’s foot, hoặc gặp vấn đề bám dính, hãy dùng raft. Thả nam châm vào lỗ vuông của grip, đảm bảo nó ngồi đúng vào lỗ tròn phía dưới. Sau đó bôi một lớp keo mỏng lên toàn bộ trụ vuông của handle, rồi ấn chặt vào grip. Lau sạch keo dư. Đây là bản mình test nhiều nhất: mình đã tháo ra lắp lại vài cái laptop bằng nó và không gặp vụ gãy hay hư gì.

Tất cả mẫu đều đã được xoay sẵn theo tư thế mình in ra ổn. Nếu bạn tự xoay lại thì không đảm bảo kết quả. Mình in mọi thứ với layer height 0.2 và infill 60%.

Với các bản dùng nam châm: tìm nam châm neodymium dạng đĩa dày 2mm, đường kính 6mm. Trên aliexpress và ebay bán nhiều. Lúc đầu mình thử loại dày 1mm nhưng yếu quá nên cuối cùng mình xếp chồng 2 cái.

Hướng dẫn in

Print Settings

Printer Brand:

Anycubic

Printer:

All-metal Mega

Rafts: Không quan trọng

Supports: Có

Resolution: 0.2

Infill: 60% Fast Honeycomb

Filament: 3D Solutech Premium PLA Real Black/Real White

Notes:

Hướng dẫn chi tiết hơn nằm trong phần mô tả/summary. Không cần supports cho phần nào khác ngoài grip của bản nhiều mảnh. Ngoài ra nên dùng raft cho grip để đảm bảo phần đầu lắp bit không bị nhỏ lại do elephant’s foot.

Nếu bạn thấy thiết kế này hữu ích, nhớ đăng một bản make giúp mình nha!
