Bộ Ống Cắm Bút Hình Học: 11 Mẫu (Vase Mode & Bản Sturdy)

Những ống cắm bút/bút chì này được thiết kế với các hoạ tiết và hình học dạng xoắn (helical), lục giác (hexagonal), cầu (spherical) và xoắn ốc (spiral). Mục tiêu là tạo ra các ống cắm bút/bút chì có thẩm mỹ hiện đại và đóng vai trò như “functional art” trên bàn làm việc của maker!

Với mỗi thiết kế sẽ có bản vase mode và bản sturdy ở định dạng .stl và .3mf. Bản vase mode được tối ưu để in ở chế độ vase mode nên sẽ nhanh nhất nhưng không quá cứng (cắm bút vẫn vô tư), còn bản sturdy thì dành cho thiết lập in “bình thường” để tăng độ chắc. Các mẫu sturdy cũng có thêm vài đường vát (chamfer) để cầm nắm dễ chịu hơn khi tăng số perimeter.

Print settings

Các print settings đi kèm trong file .3mf là cho PLA với layer height 0.2mm. Vật liệu nào cũng in được, mình dùng PLA và PETG. Các mẫu vase mode (.stl và .3mf) là dạng khối đầy đủ, hình dáng cuối cùng sẽ có được khi bật spiral vase trong slicer. Các mẫu sturdy thì đã có tường (wall) được dựng sẵn và có chamfer ở phía trên để sau khi in xong cầm nắm “đã” hơn. Tuy nhiên, nếu bạn muốn làm bản chắc hơn nhưng không muốn dùng mẫu sturdy, bạn có thể dùng mẫu vase rồi chỉnh theo kiểu semi vase mode để kiểm soát chính xác số lớp tường (walls), v.v. (nhớ để infill và top layers đều bằng 0).

Dưới đây là tóm tắt các thiết lập chính mình dùng dựa trên profile mặc định “0.2mm QUALITY”:

Vase mode settings:

Spiral vase: On

Layer height: 0.2mm

Sturdy settings:

Spiral vase: Off

Layer height: 0.2mm

Perimeters: 3 hoặc 4

Cả hai chế độ đều không cần support. Mình thường dùng brim để tránh bị cong mép (curling), nhưng nếu độ bám bàn in của bạn đủ tốt thì không cần.

Design summary

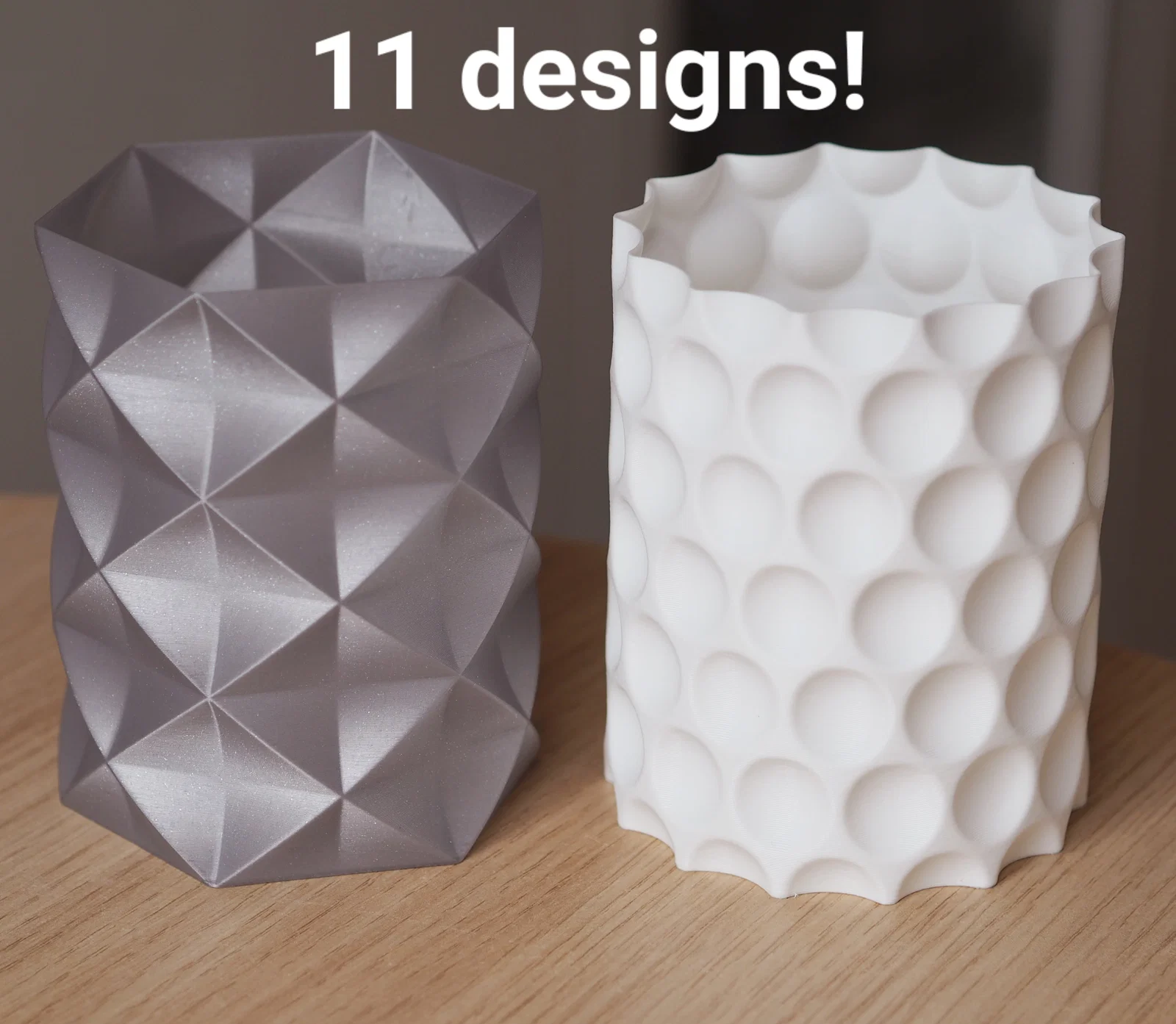

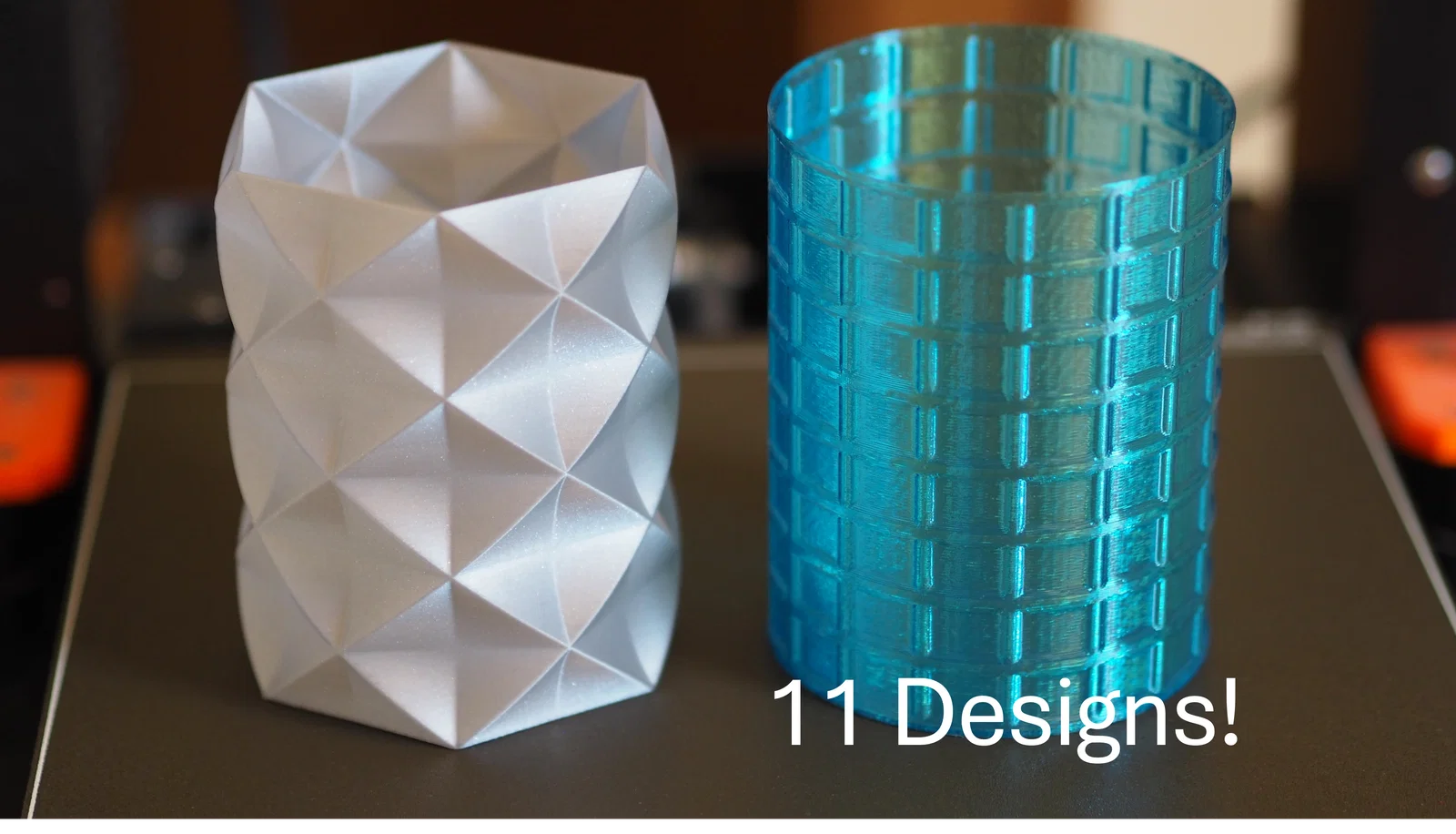

Tổng cộng có 11 thiết kế:

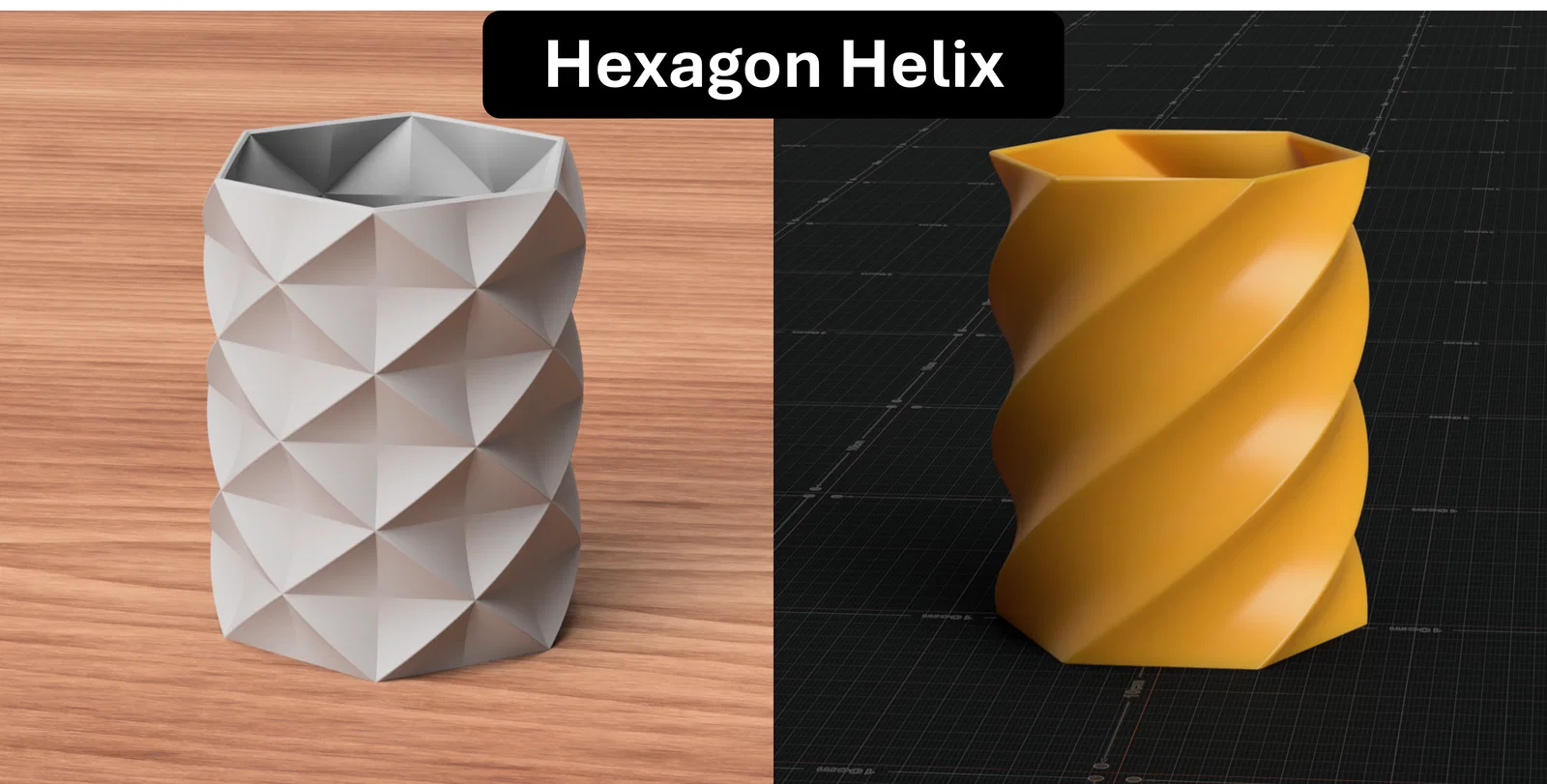

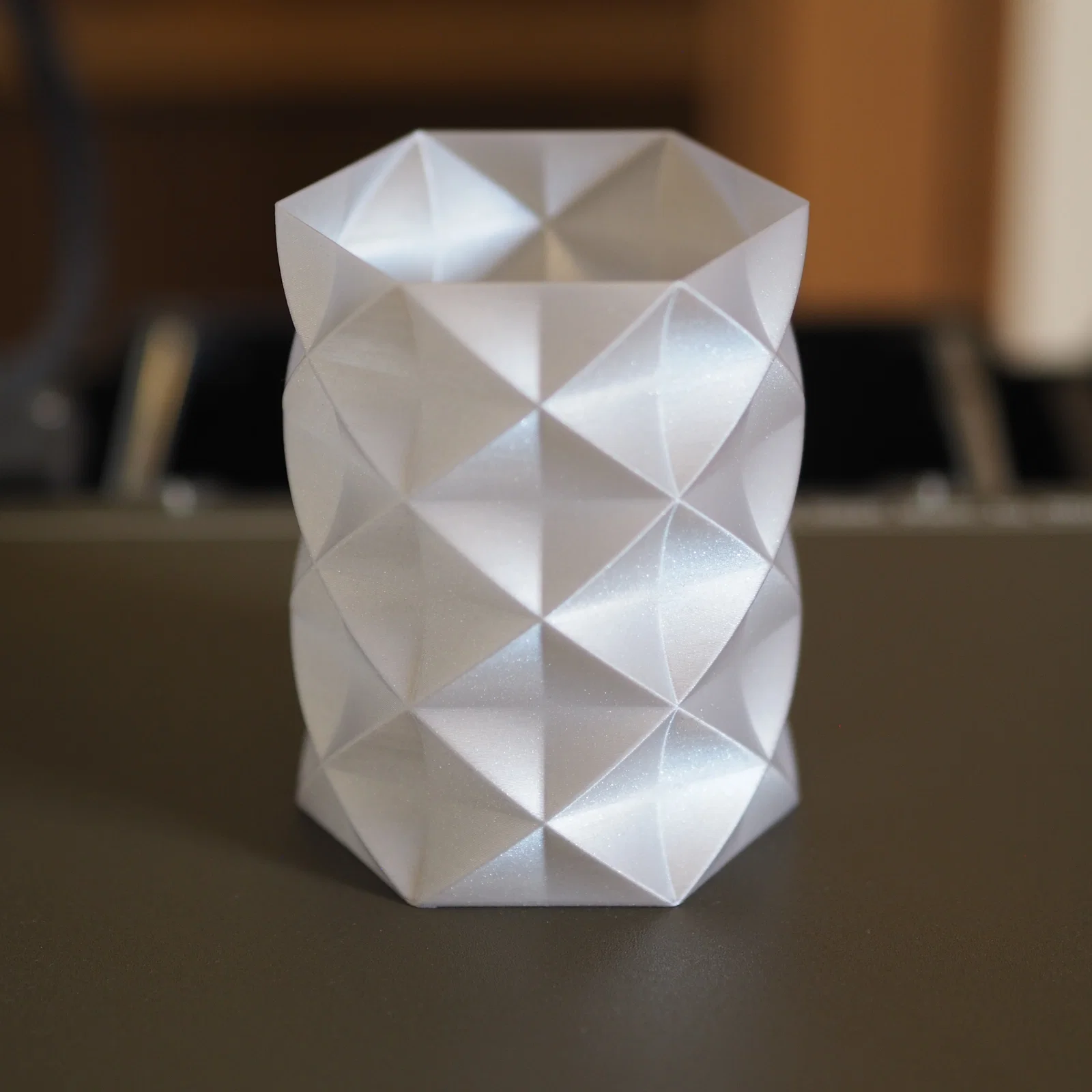

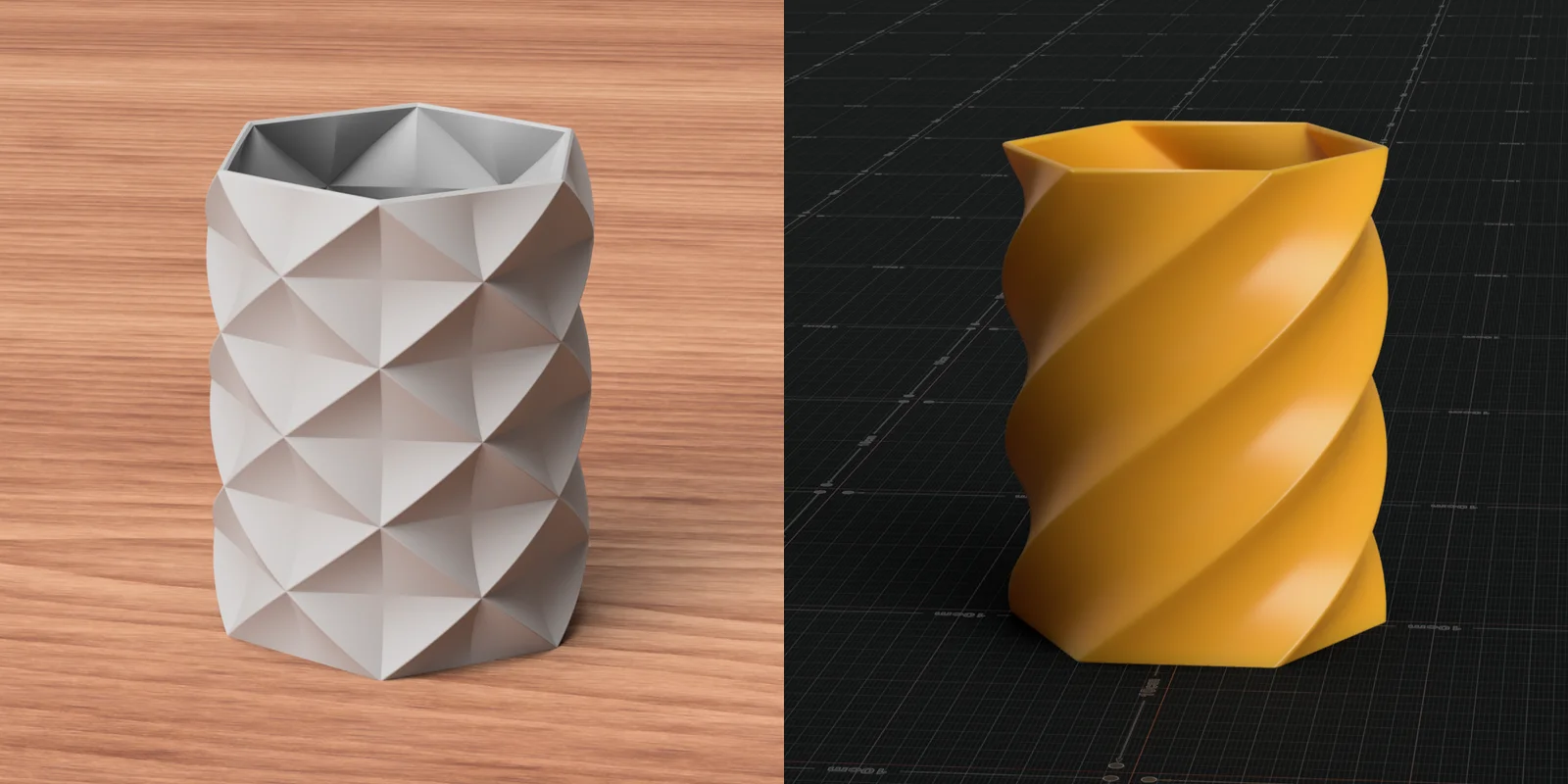

• Hex sweep variants: Mặt ngoài của ống được tạo bởi lục giác xoay theo chiều kim đồng hồ/ngược chiều kim đồng hồ/cả hai (2 thiết kế)

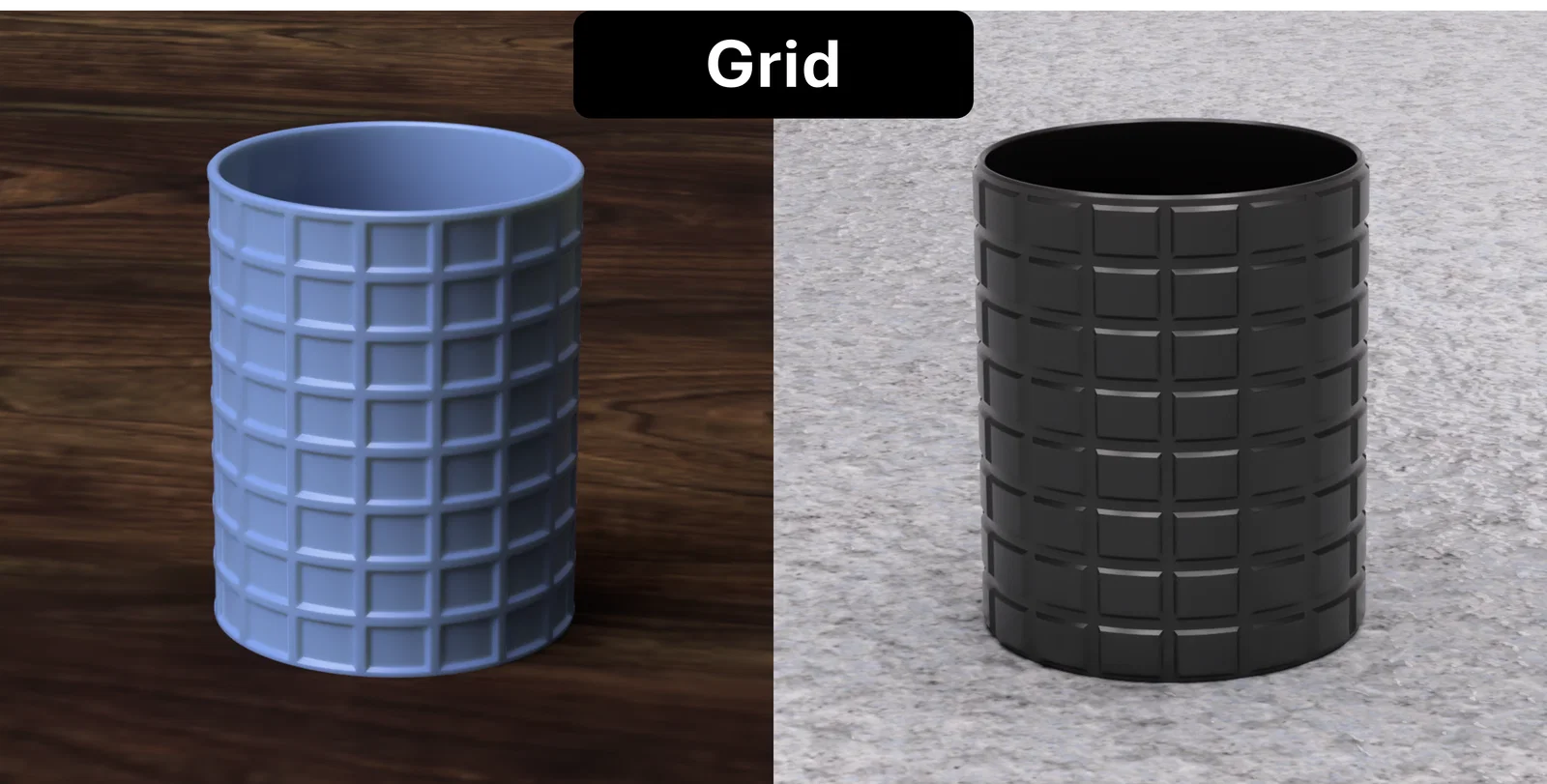

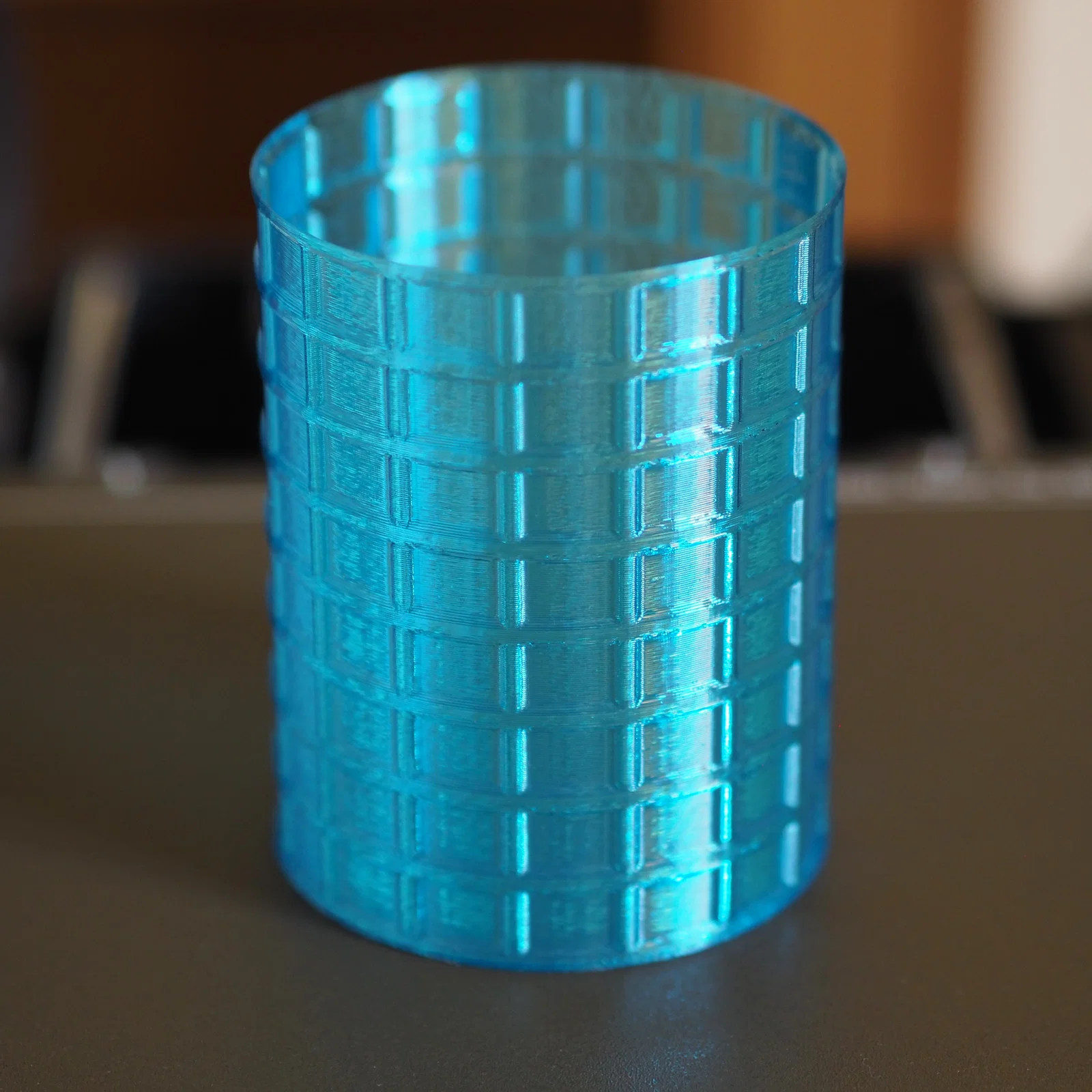

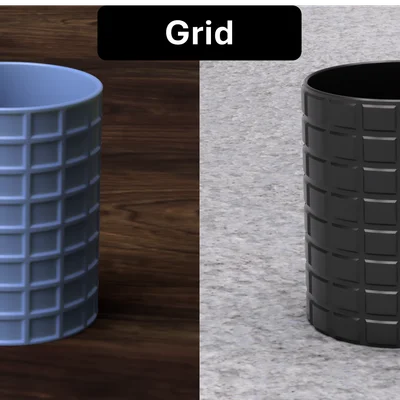

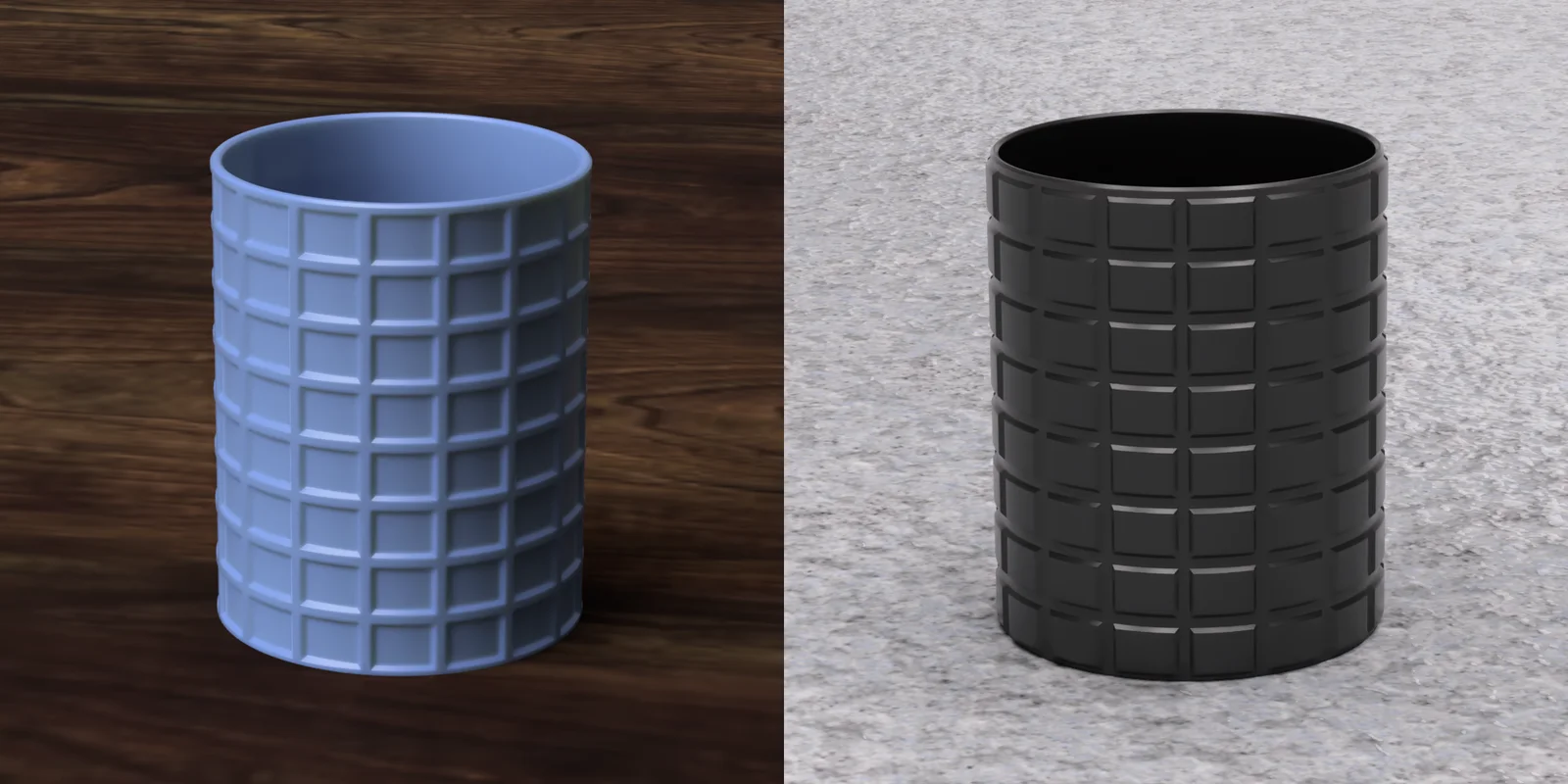

• Grid variants: Mặt ngoài có lưới hình chữ nhật dạng lõm vào hoặc lồi ra khỏi bề mặt (2 thiết kế)

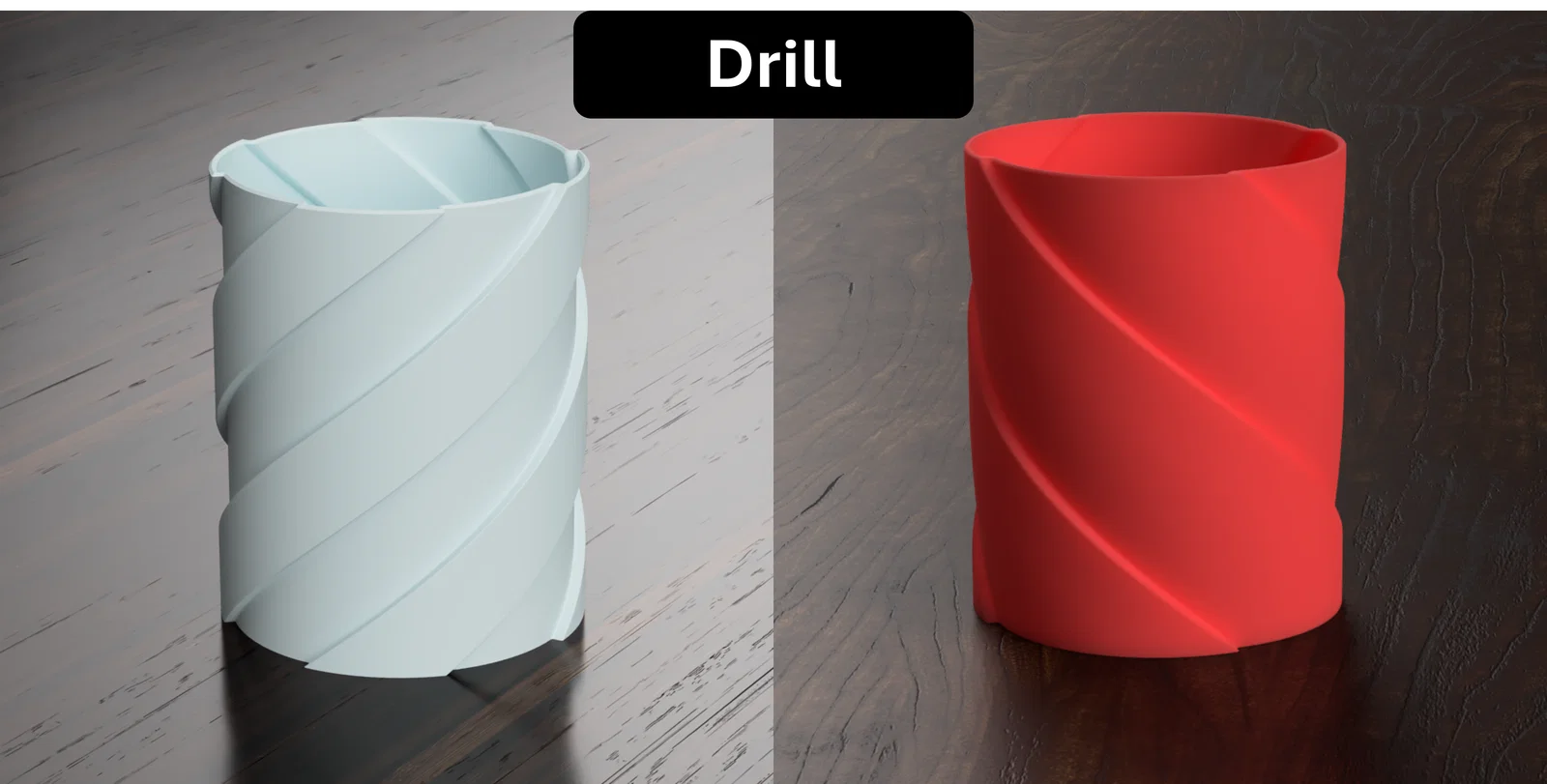

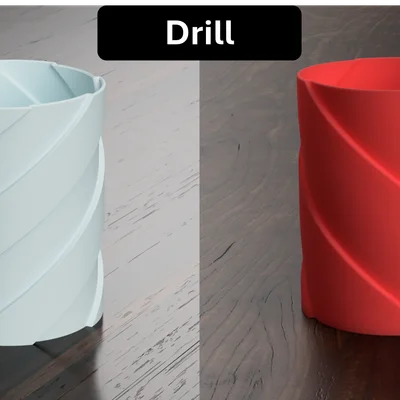

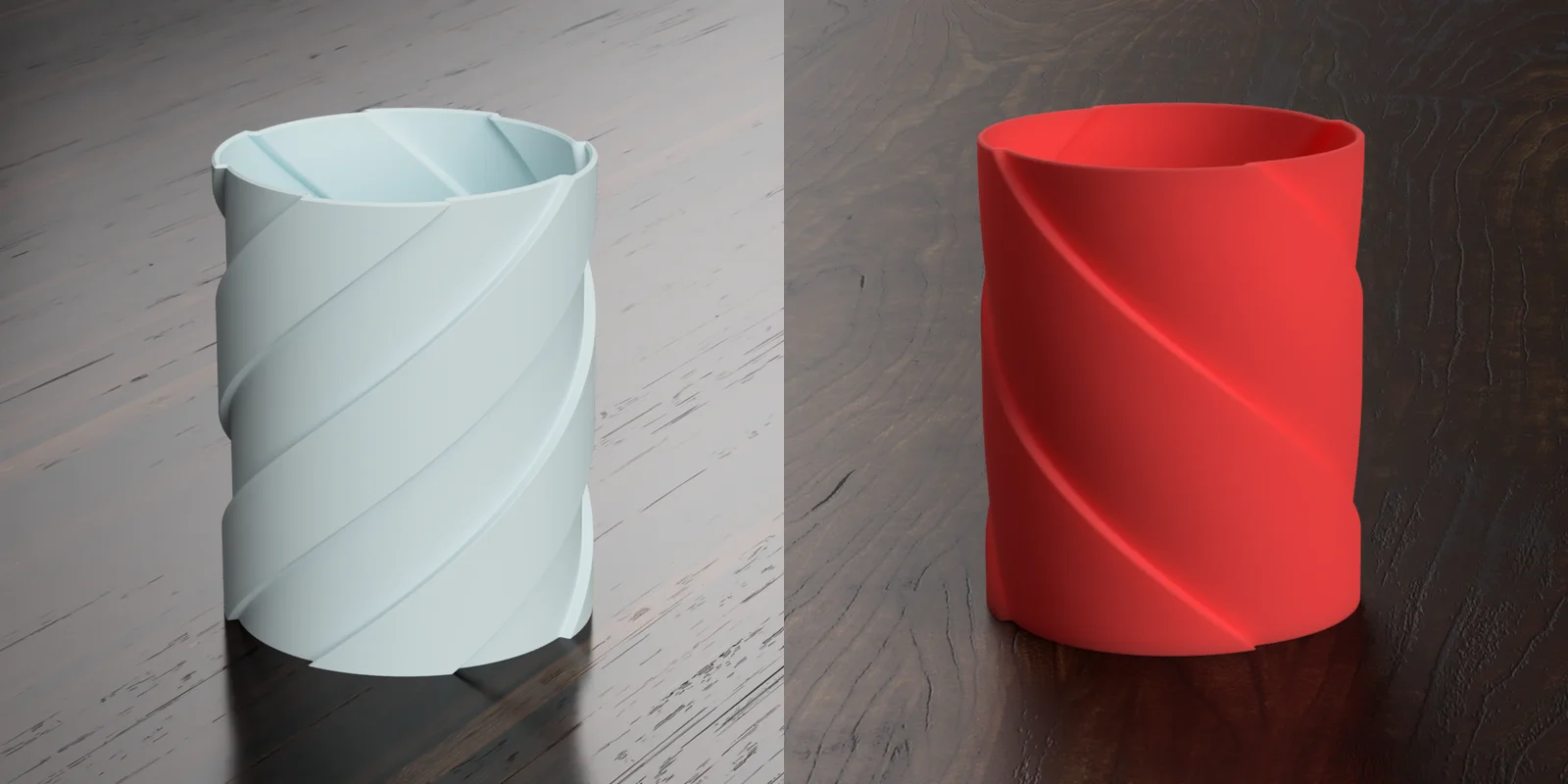

• Drill variants: Mặt ngoài được tạo bởi biên dạng “fluted” quét quanh để trông giống mũi khoan cỡ lớn (2 thiết kế)

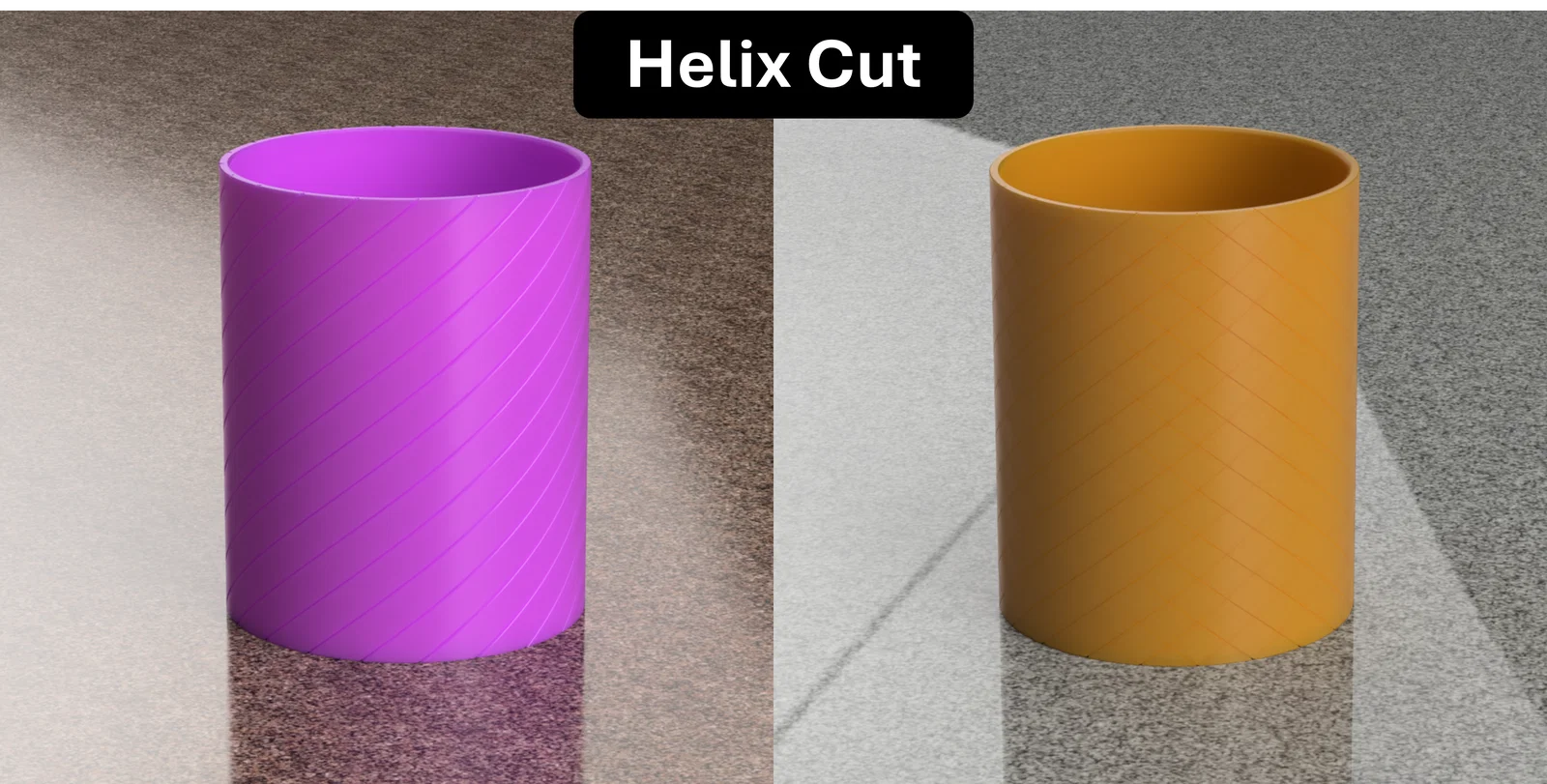

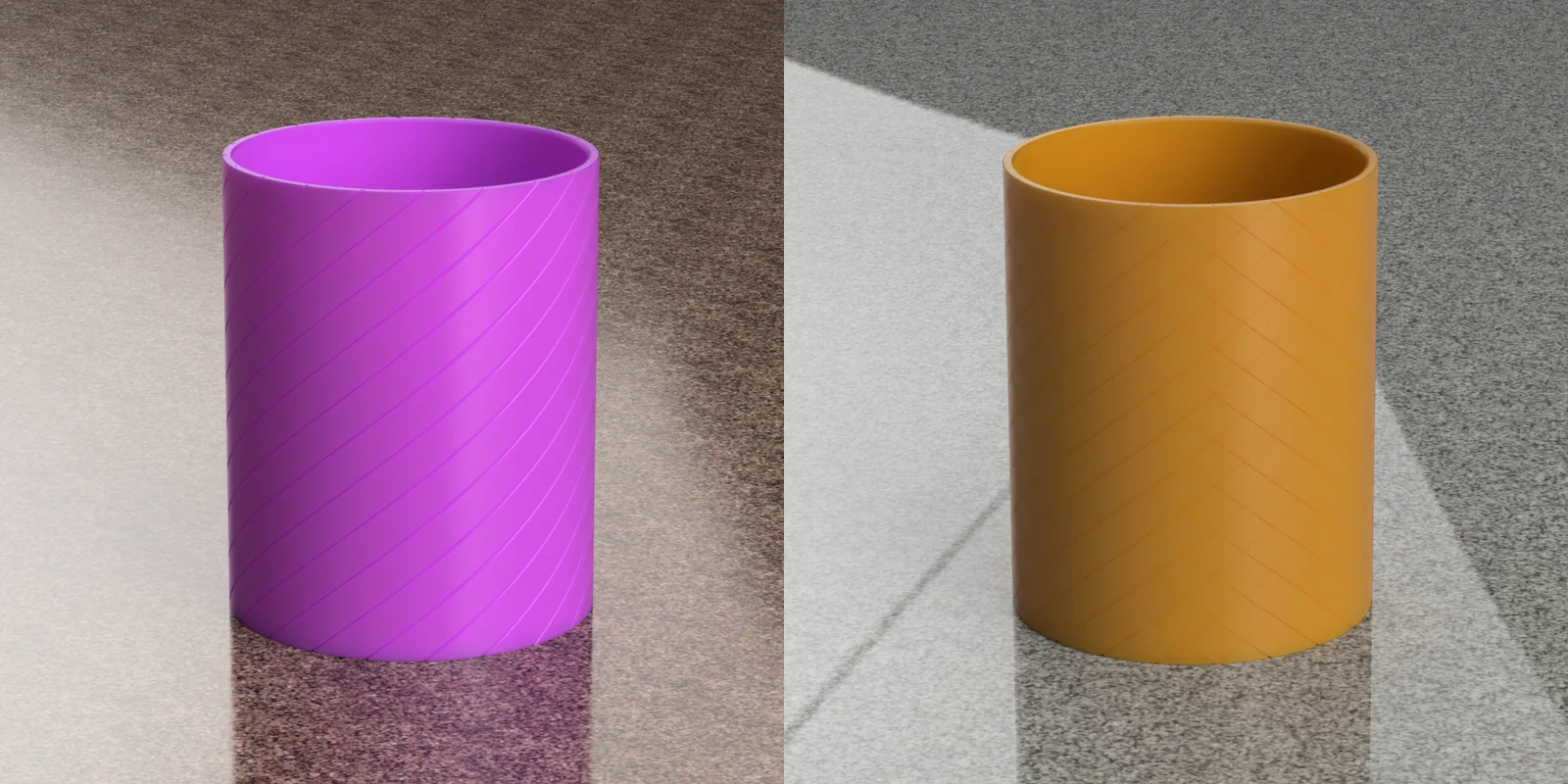

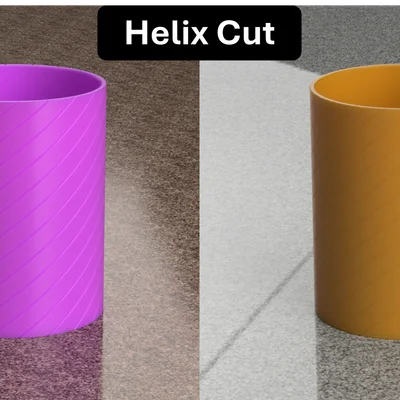

• Helix cut variants: Mặt ngoài có các rãnh cắt xoắn (helical cuts) xoay theo chiều kim đồng hồ/ngược chiều kim đồng hồ/cả hai (2 thiết kế)

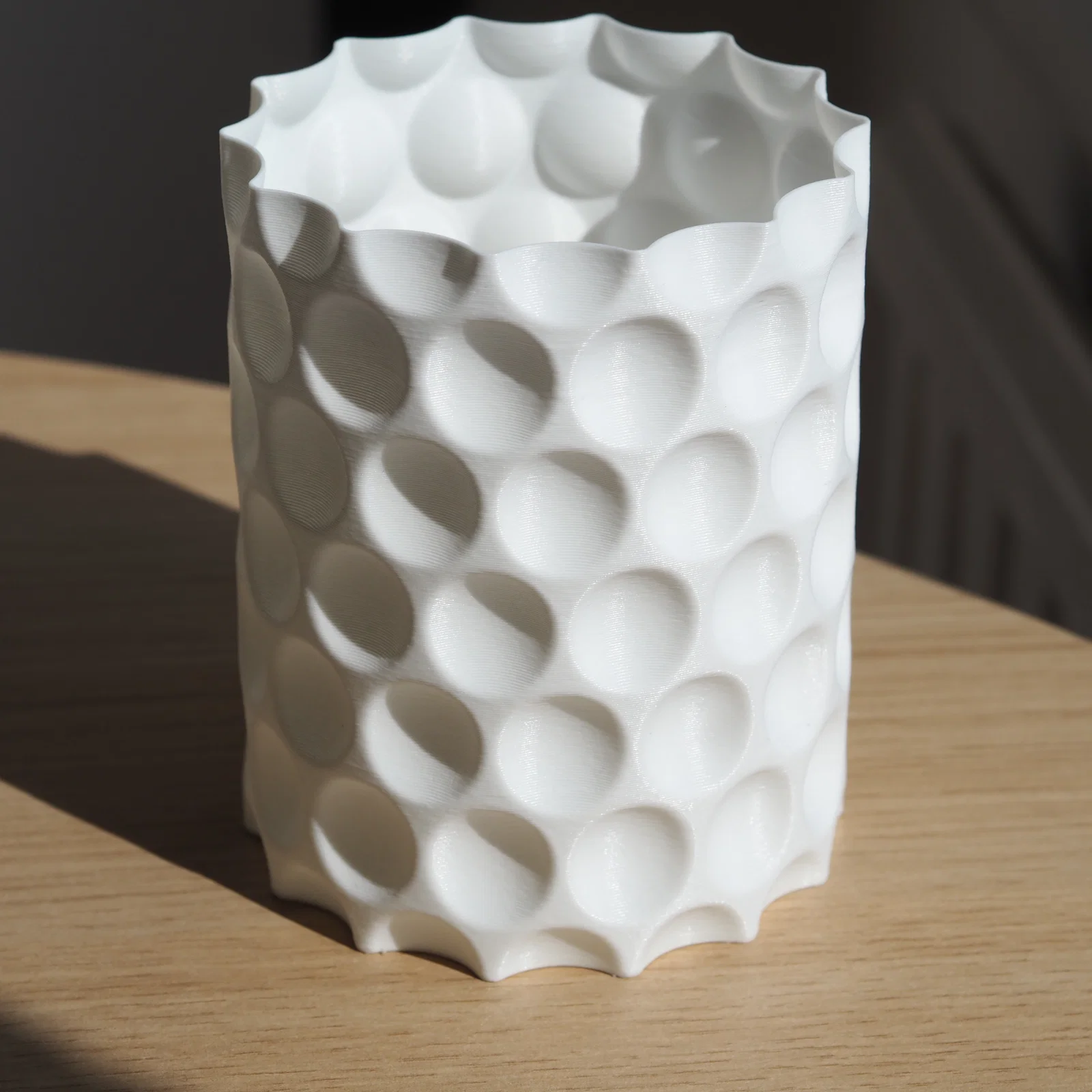

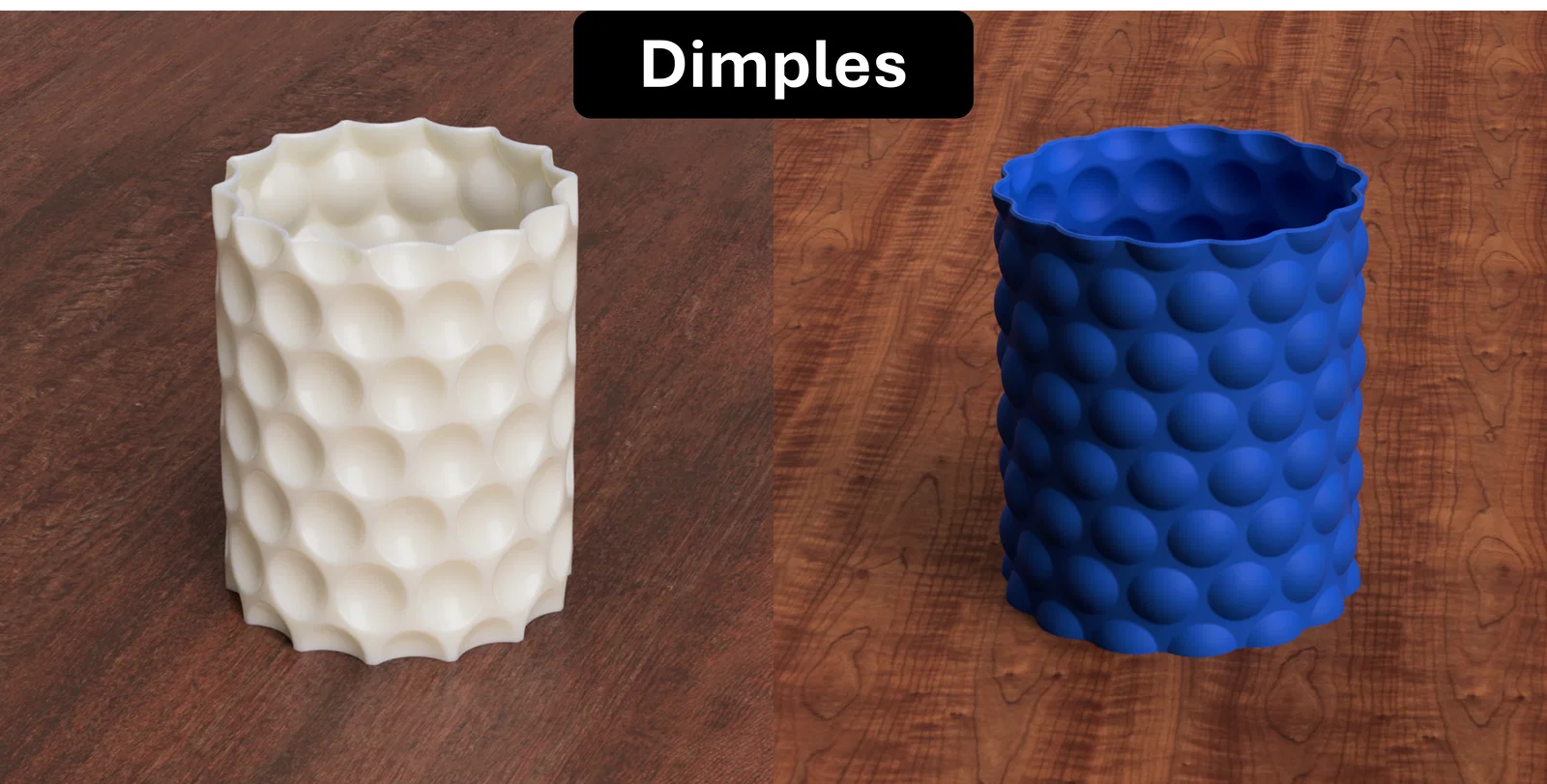

• Dimple variants: Mặt ngoài có hoạ tiết lõm/lồi kiểu dimple tương tự bóng golf (2 thiết kế)

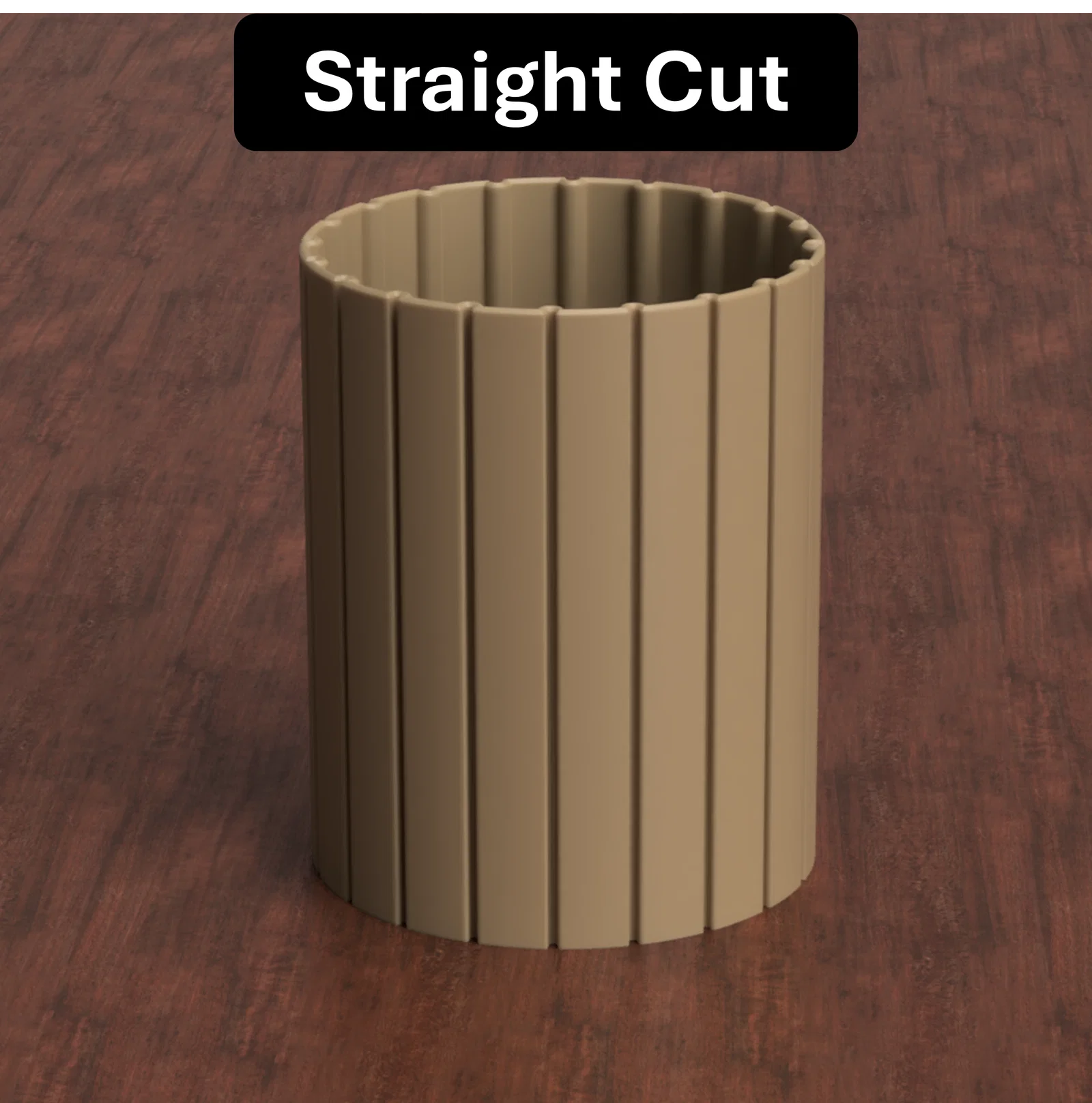

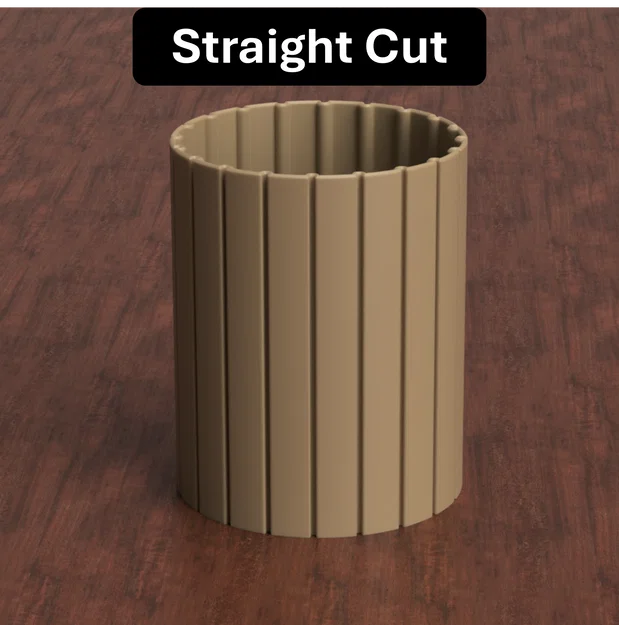

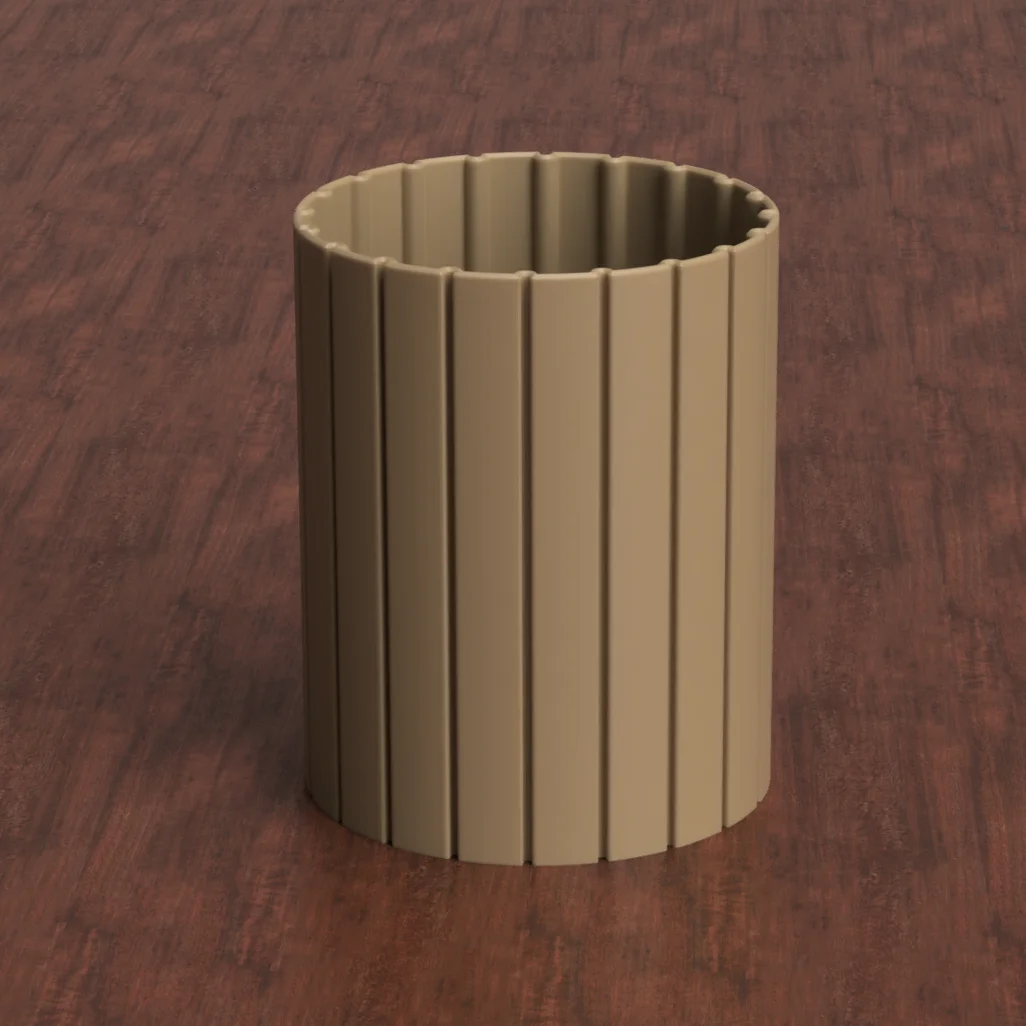

• Straight cut variant: Mặt ngoài có các đường cắt thẳng đơn giản theo phương dọc (1 thiết kế)
