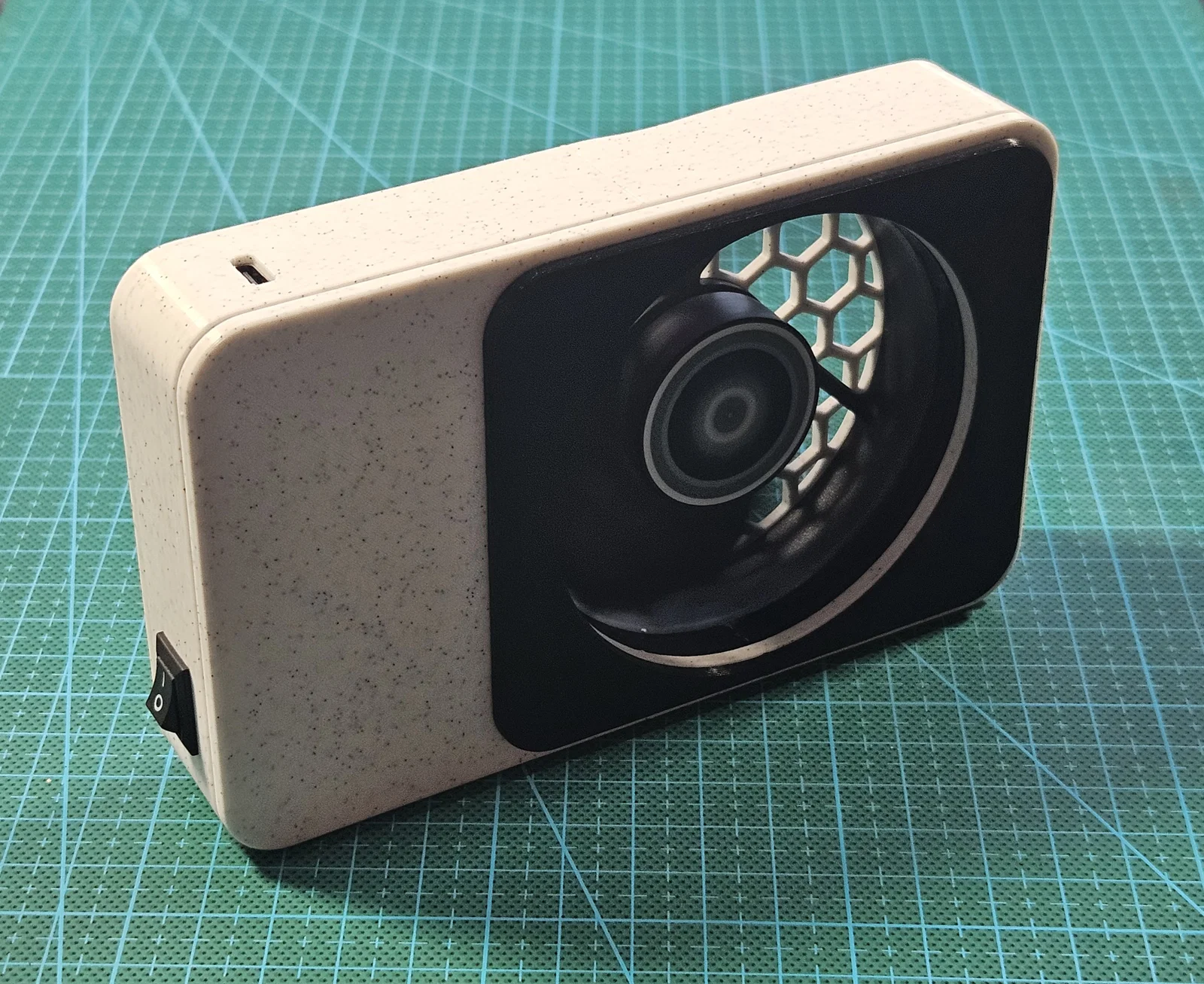

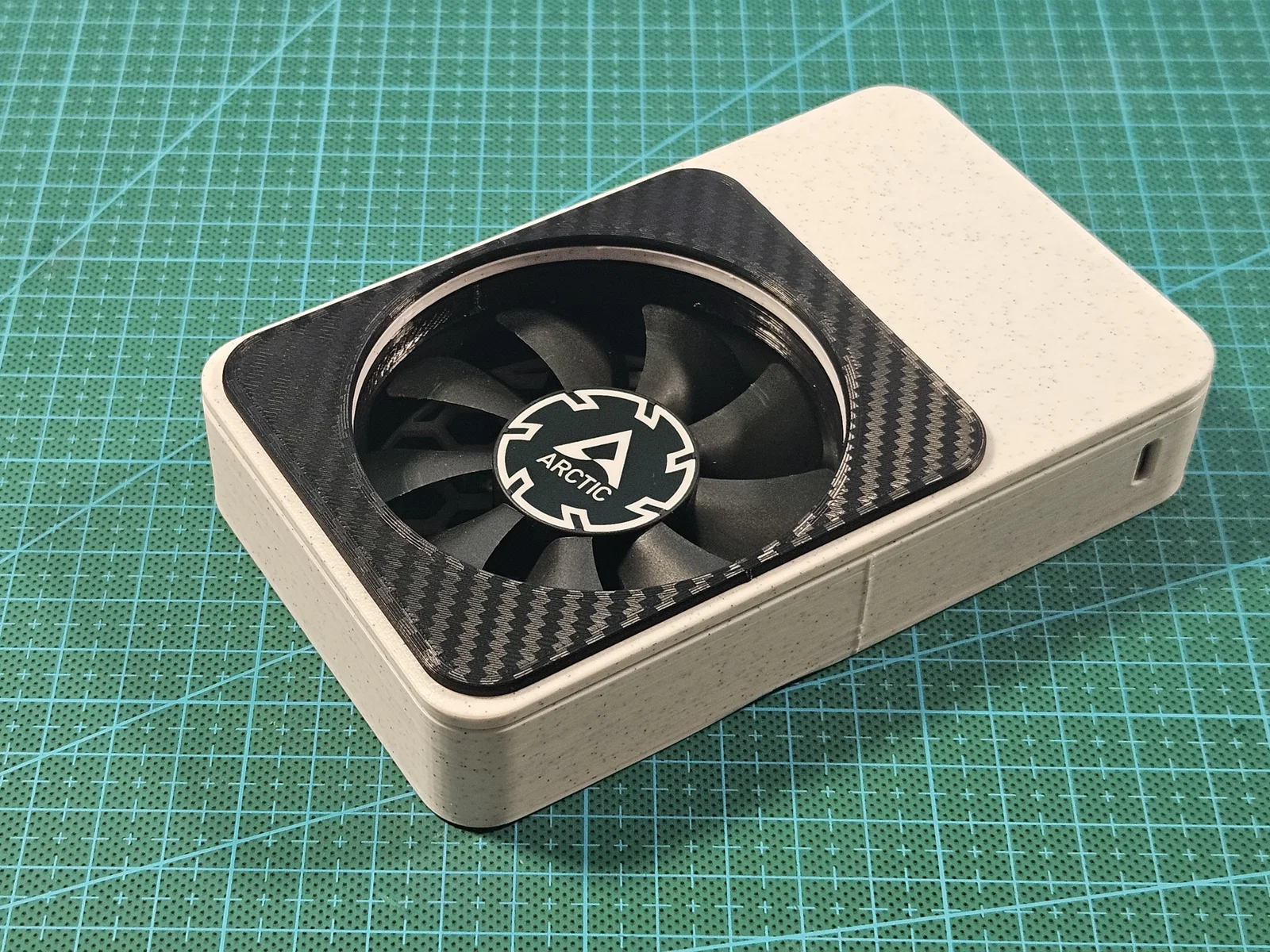

Bộ Hút Khói Hàn (Solder Fume Extractor) - Nắp Nam Châm

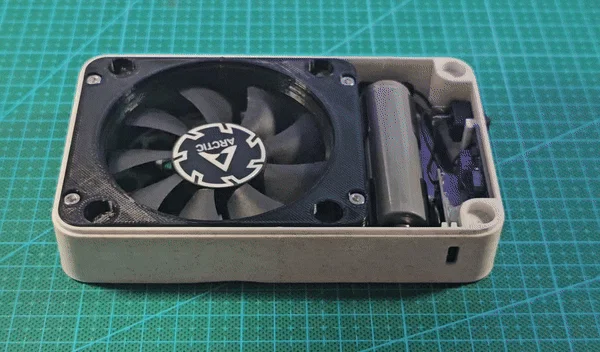

Mình muốn thiết kế một cái fume extractor có pin sạc và kiểu thiết kế modular để bạn có thể đổi filter nhanh gọn các kiểu. Mình cũng muốn phần điện tử bên trong tương đối đơn giản, để cả những bạn không rành điện tử lắm cũng lắp được.

Các tính năng gồm:

• Dùng 1 cell pin sạc 18650
• Quạt PC mỏng 80x15 mm
• Có chỗ để gắn miếng sponge lọc phía trước quạt
• Thiết kế không cần ốc, dùng nam châm tròn 6x3mm

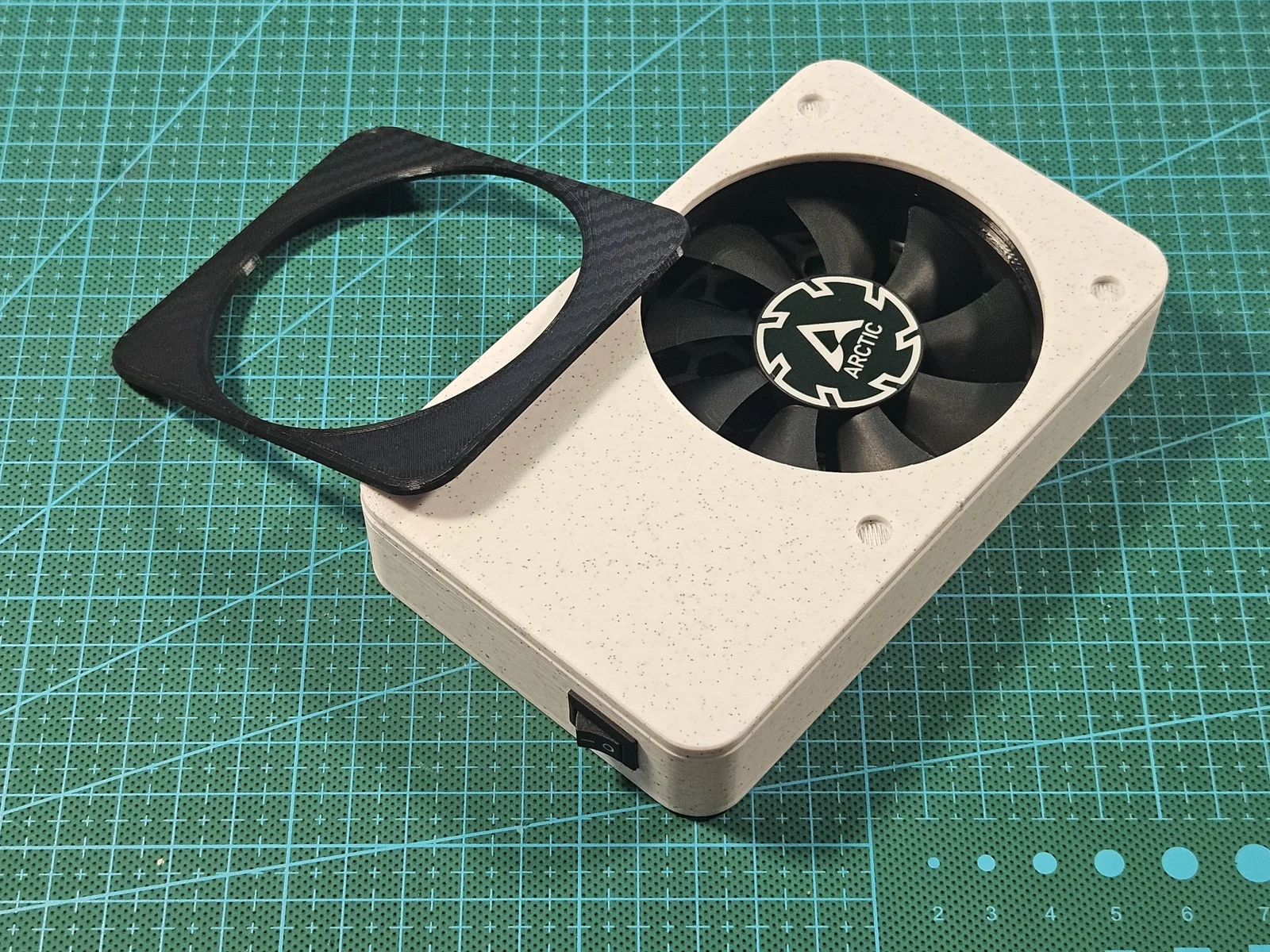

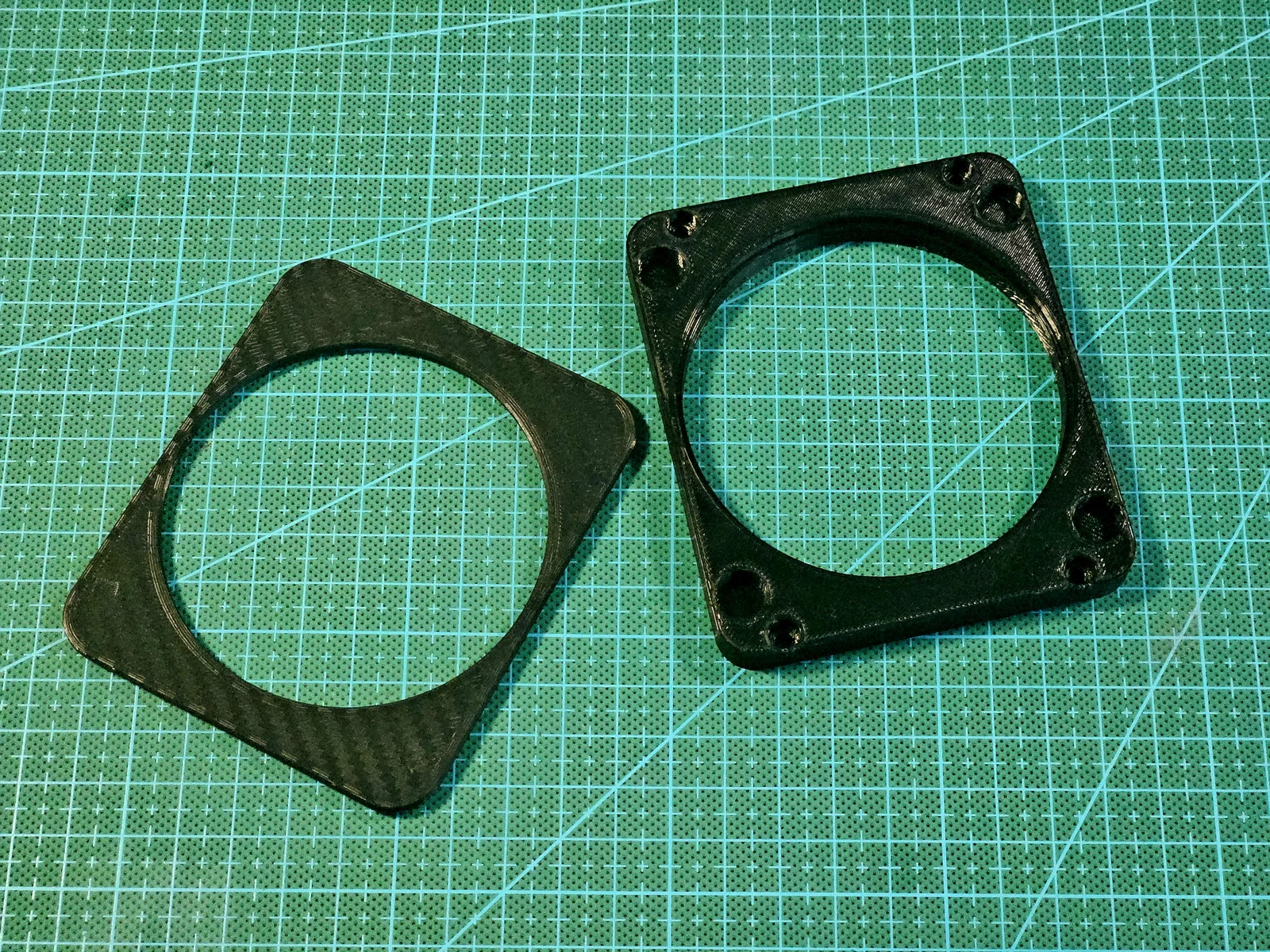

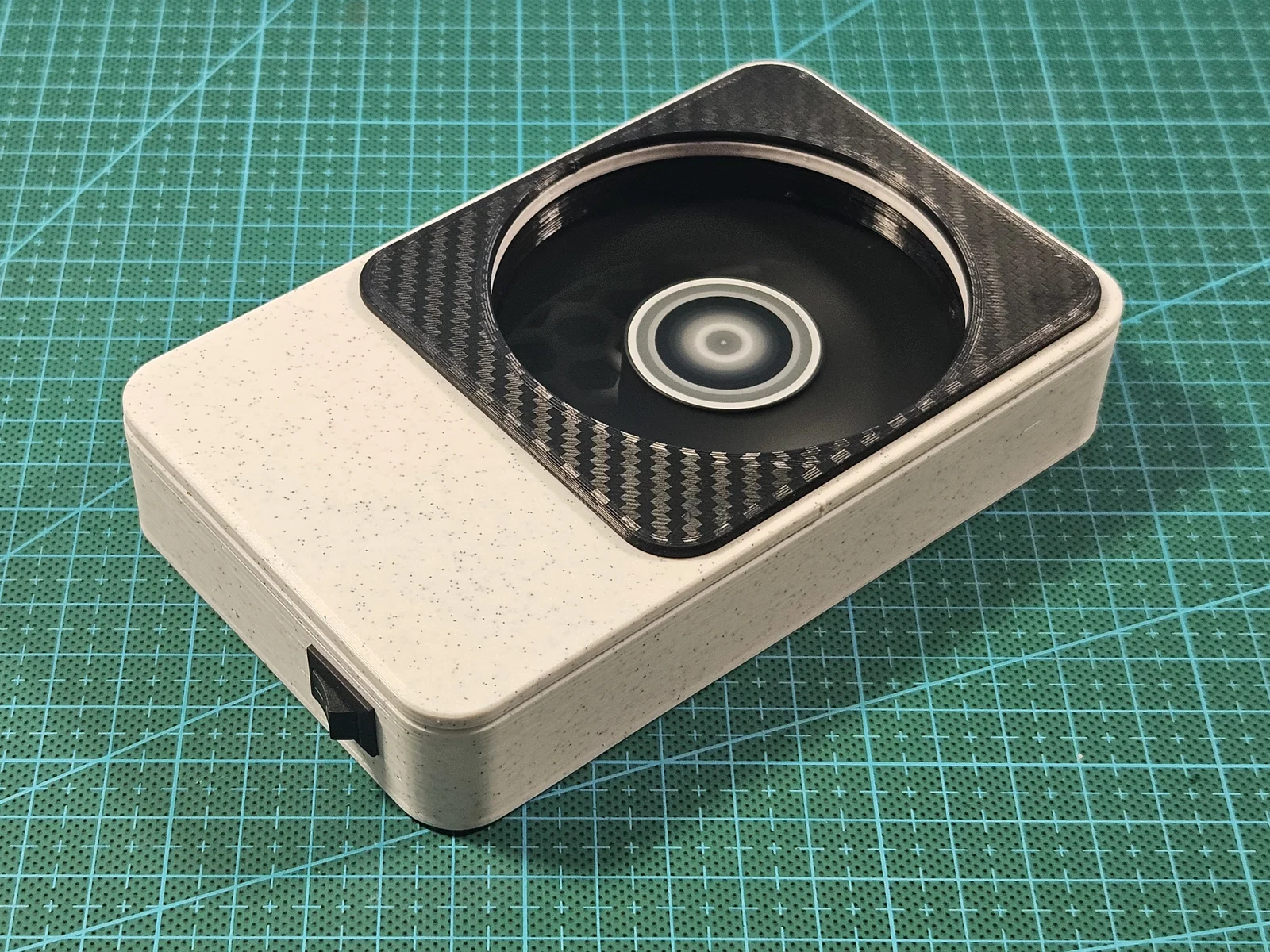

• Mặt grille phía trước thay nhanh, dễ dàng
• Miếng sponge lọc thay thế dễ

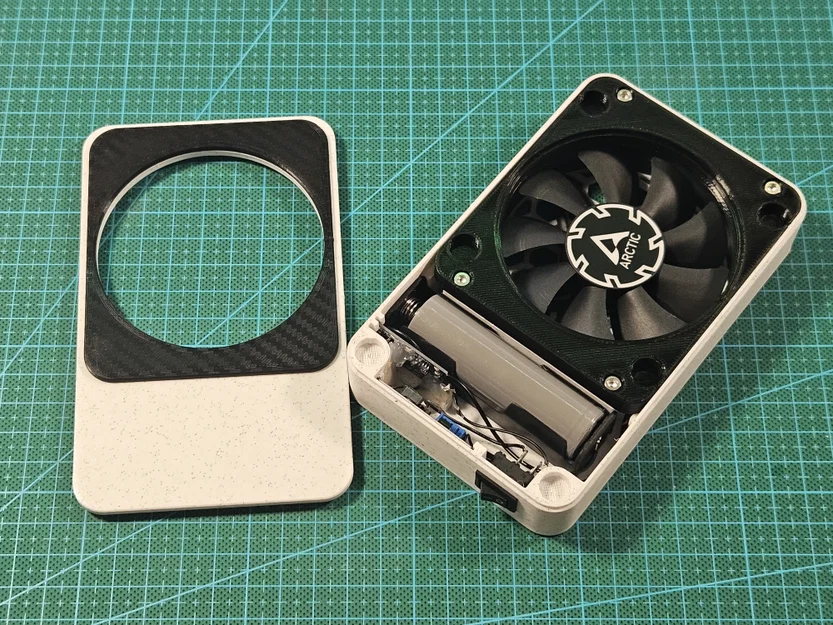

Lắp ráp

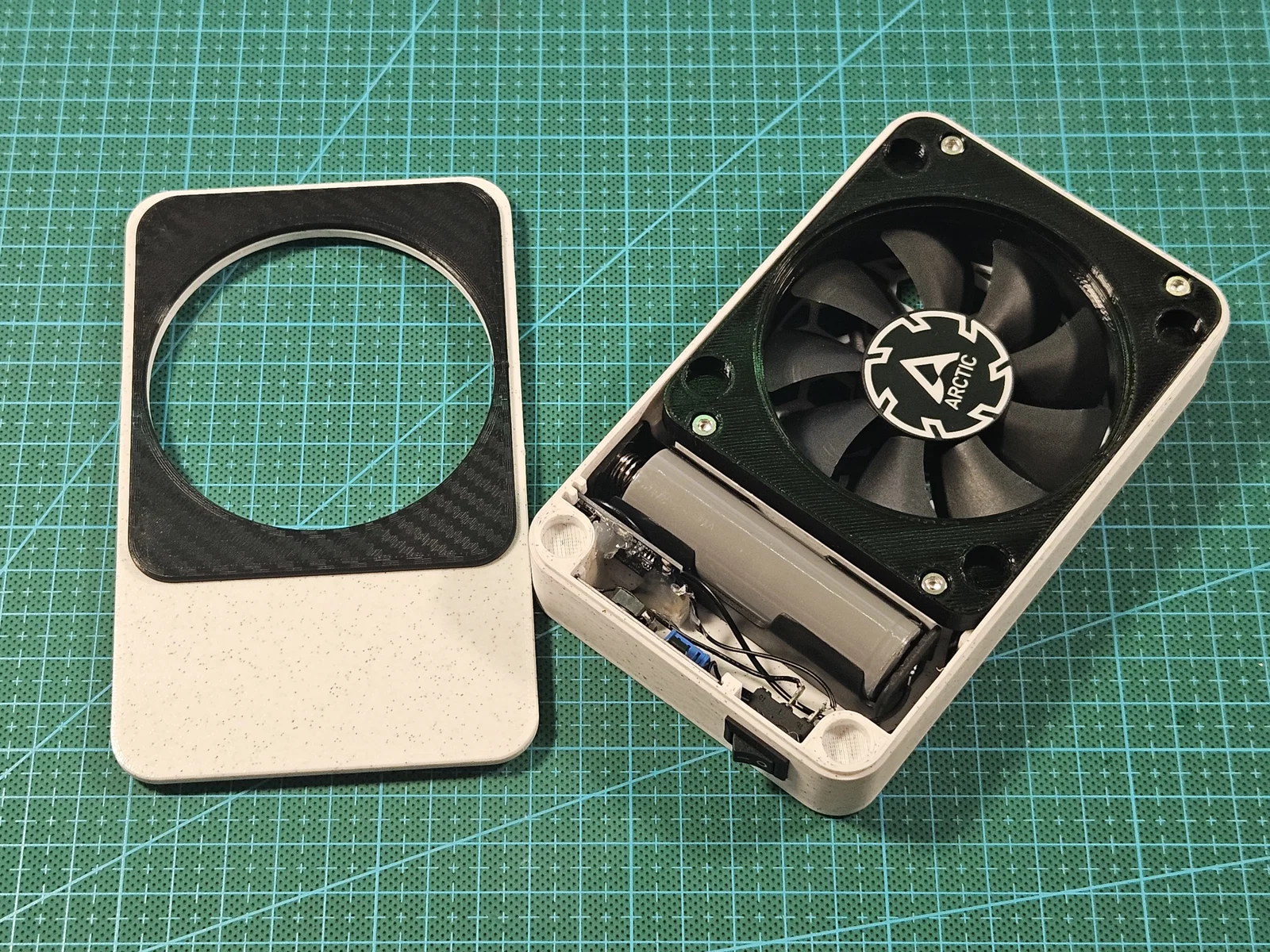

Để lắp, bạn sẽ cần các linh kiện sau:

• 1x pin 18650, dung lượng tuỳ
• 1x khay/holder pin 18650
• 1x module sạc và bảo vệ pin TP4056
• 1x module tăng áp (step-up) MT3608
• 1x công tắc On/Off (lỗ cắt 14x9mm)
• 1x quạt PC 80x15mm (của mình là ARCTIC P8 Slim PWM PST)
• 16x nam châm tròn 6x3
• 4x insert ren m3 (threaded inserts)
• 4x ốc m3
• các part in 3D

Đi dây

(Mình kiếm hoài không ra app vẽ nào có đủ đúng mấy linh kiện mình cần, nên mình vẽ tay luôn. Hy vọng nhìn vậy là đủ xài…)

QUAN TRỌNG

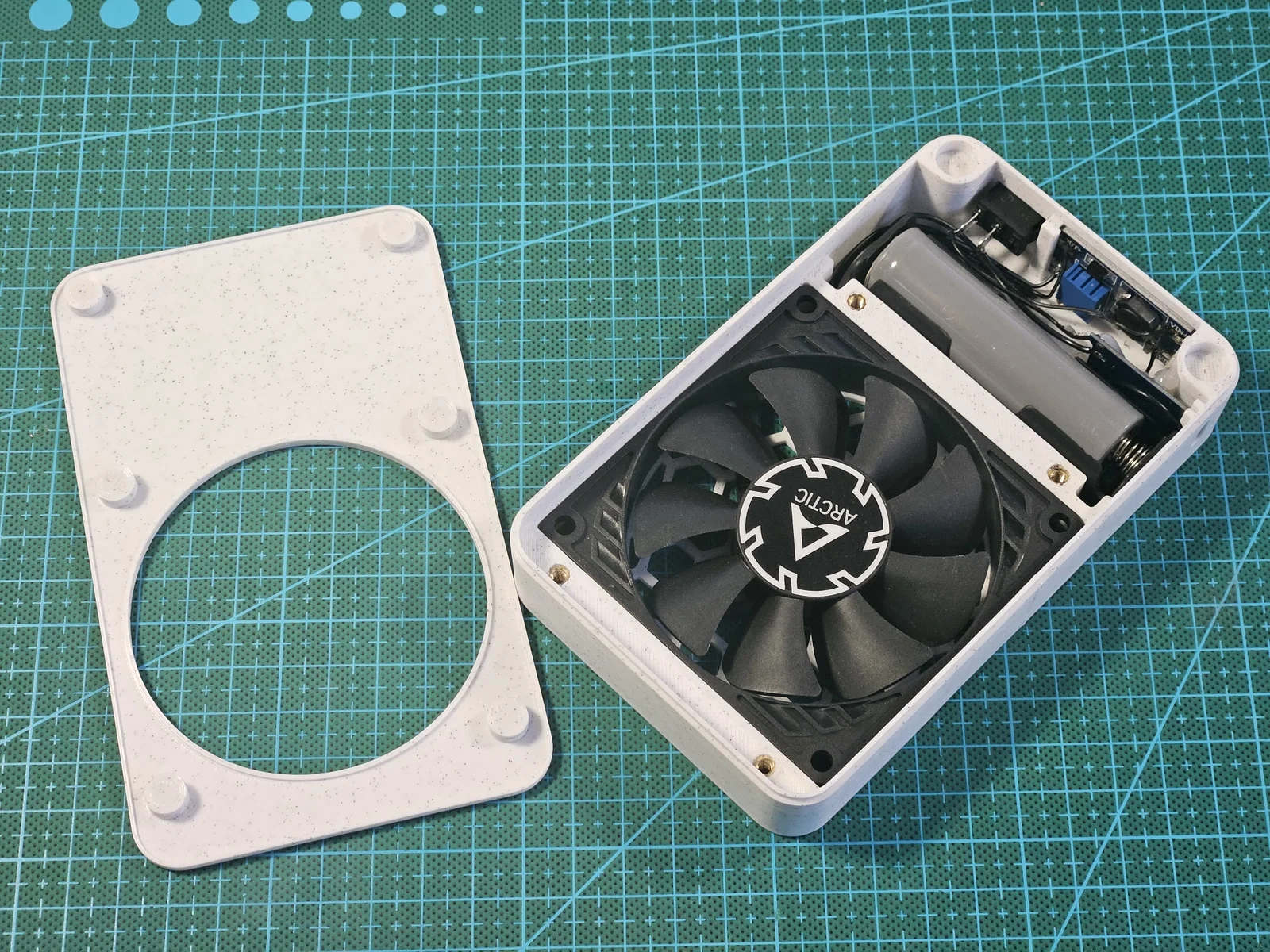

Với model thân chính và nắp. Khi slice, nhớ kiểm tra lỗ (hole) kết thúc ở layer nào, vì bạn cần đặt pause ở đúng layer đó để nhét nam châm vào trong lúc đang in. Nếu không muốn làm vậy thì có sẵn phiên bản nam châm lộ ra ngoài.

Nếu bạn in nắp và thân chính theo bản nam châm lộ, thì bạn sẽ cần dán (glue) nam châm vào. Phần decor/grille phía trước được thiết kế để nam châm dạng friction fit, nhưng tốt nhất bạn cũng nên dán luôn.

Nếu bạn không muốn dùng filter, hãy in cái insert rỗng (hollow insert), vì có grille ngay trước quạt sẽ làm tăng tiếng ồn đáng kể.

Edit 1:

Model Main body - Layer pause required trước đó bị y chang bản dán keo, giờ đã sửa lại

Edit 2:

Đã thêm sơ đồ mạch
