Tay gắp mẫu vật 3D cho robot FTC (tương thích goBILDA)

Tay gắp mẫu vật cho robot FTC (Claw for Samples/specimens)

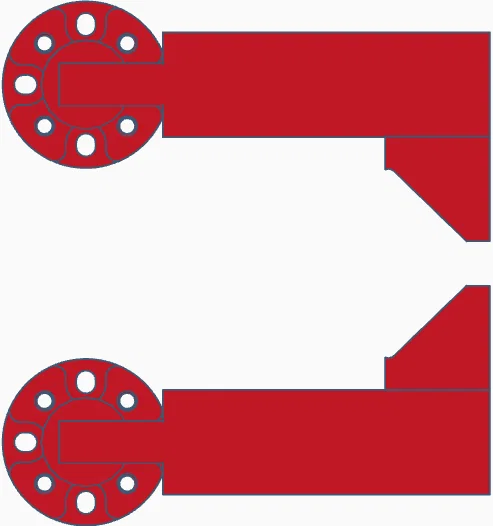

Nếu bạn đang tham gia đấu trường robot FIRST Tech Challenge (FTC) mùa giải "Into the Deep", thì chắc chắn việc sở hữu một bộ tay gắp (claw) hiệu quả là yếu tố sống còn để tối ưu hóa khả năng lấy mẫu vật. Đây là thiết kế tay gắp được tối ưu hóa bởi đội FTC 25016, giúp robot của bạn linh hoạt hơn trong việc thao tác và di chuyển các mẫu vật nặng hoặc khó nắm bắt. Thiết kế này được tính toán kỹ lưỡng để tích hợp hoàn hảo với hệ thống linh kiện goBILDA, đặc biệt là dòng servo hub 1908, mang lại sự chắc chắn và tin cậy cao nhất trong các trận đấu căng thẳng.

Việc lắp đặt tay gắp này rất đơn giản nhờ cấu trúc tương thích trực tiếp với các lỗ bắt vít tiêu chuẩn. Thay vì phải tốn thời gian chế tạo thủ công từ nhôm hay nhựa mica, bạn chỉ cần in 3D bộ phận này là có thể sẵn sàng lắp lên cơ cấu chấp hành (actuator) của robot. Sản phẩm được thiết kế với độ dày và biên dạng phù hợp để chịu lực tốt trong quá trình vận hành liên tục mà không lo bị nứt gãy hay biến dạng dưới tác động của các va chạm ngoại lực trên sân đấu.

Để đạt được hiệu suất tốt nhất khi sử dụng file thiết kế này cho robot FTC, bạn cần lưu ý một số điểm kỹ thuật quan trọng như sau:

• Khả năng tương thích: Thiết kế được tinh chỉnh để bắt vít trực tiếp vào goBILDA servo hub 1908 series, đảm bảo độ đồng tâm và ổn định.
• Tùy chọn lắp đặt: Mặc dù các lỗ bắt vít đã được tạo ren sẵn trên file thiết kế, nhưng để đảm bảo độ bền tối đa khi chịu rung lắc, mình khuyên bạn nên sử dụng thêm đai ốc (nut) để cố định chắc chắn hơn.
• Chất liệu in: Nên ưu tiên sử dụng nhựa kỹ thuật như PETG hoặc Nylon vì chúng có độ dẻo dai và chịu va đập tốt hơn so với PLA truyền thống.
• Thiết lập in 3D: Hãy sử dụng độ dày thành (wall thickness) ít nhất 3-4 lớp và mật độ in (infill) từ 40-60% kiểu Gyroid để bộ phận gắp không bị yếu.
• Bảo trì: Kiểm tra định kỳ các vị trí bắt vít sau mỗi vòng đấu để tránh tình trạng lỏng lẻo do rung động trong lúc di chuyển.
• Tối ưu hóa: Nếu cần nhẹ hơn để tăng tốc độ servo, bạn có thể cân nhắc cắt bớt các phần thừa không chịu lực bằng phần mềm thiết kế trước khi in.

Đây thực sự là một giải pháp "ngon - bổ - rẻ" cho các đội thi đấu FTC cần một phụ kiện robot bền bỉ, dễ thay thế và có tính ứng dụng cực kỳ cao trong các tác vụ lấy mẫu vật của mùa giải Into the Deep.
