InfiMech TX Drag Chain – Bộ ngàm gắn cable chain

UPDATE:

Mình làm phần nut dày hơn để đỡ bị tuột. Khi siết vừa khít rồi thì quấn thêm một cái zip tie cho chắc.

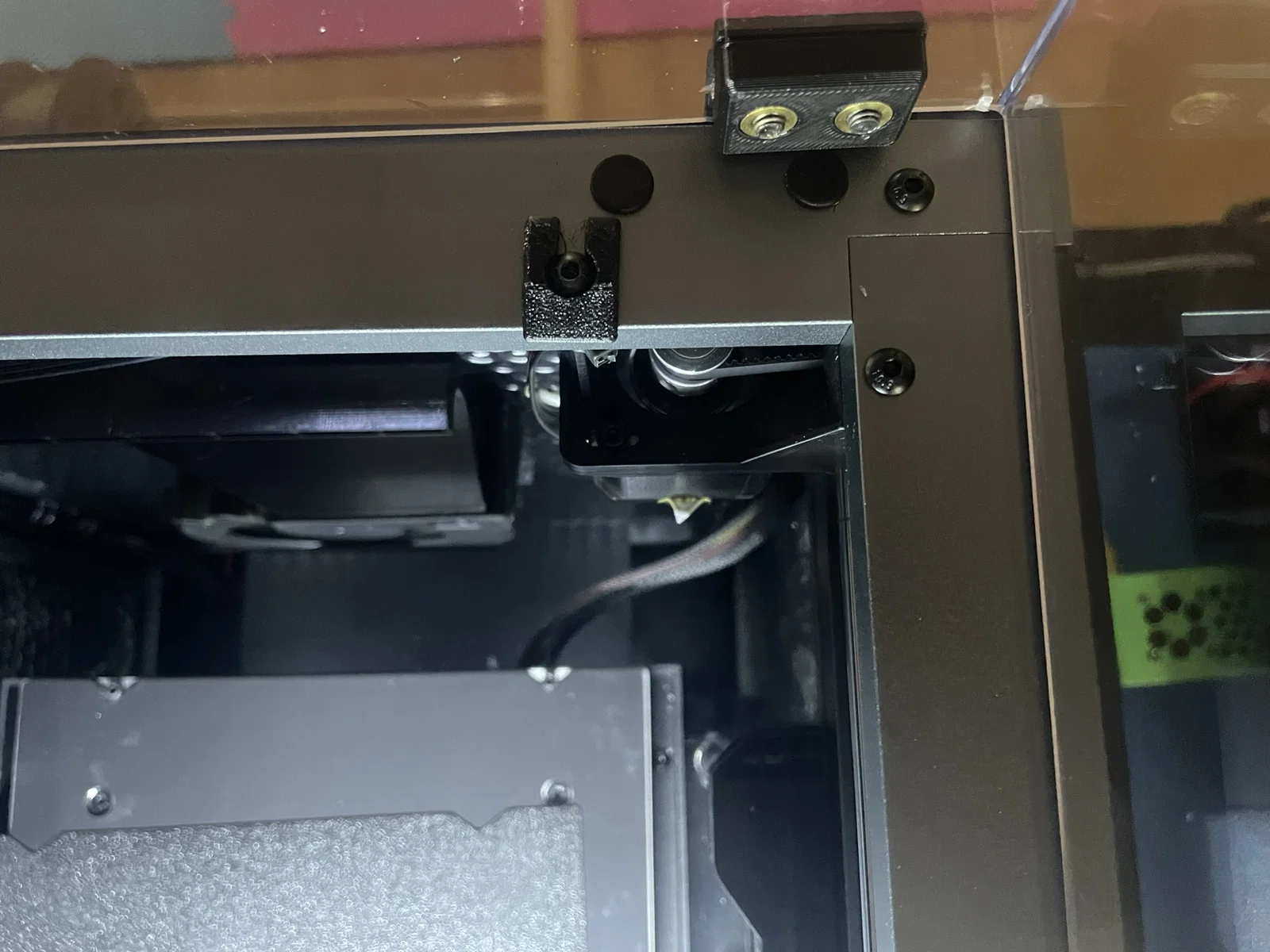

Update: Thêm một cái guide cho con ốc phía sau bên phải, trên nóc máy—chỗ trước giờ thỉnh thoảng bị vướng xích, nhất là khi dùng chung với (xem hình).

Update: Tăng thêm chút… “thiccness” cho ngàm gắn print head.

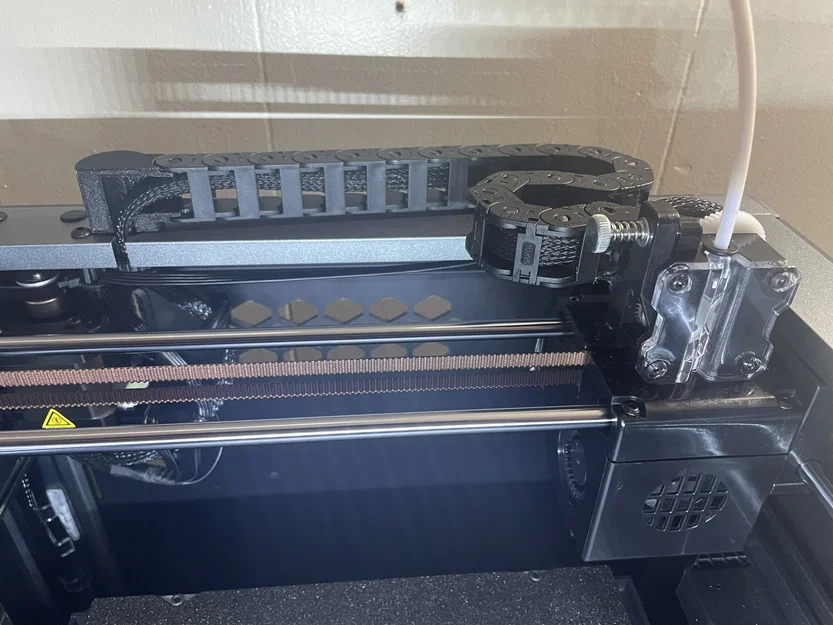

Bộ ngàm để gắn cable chain.

Toolhead;

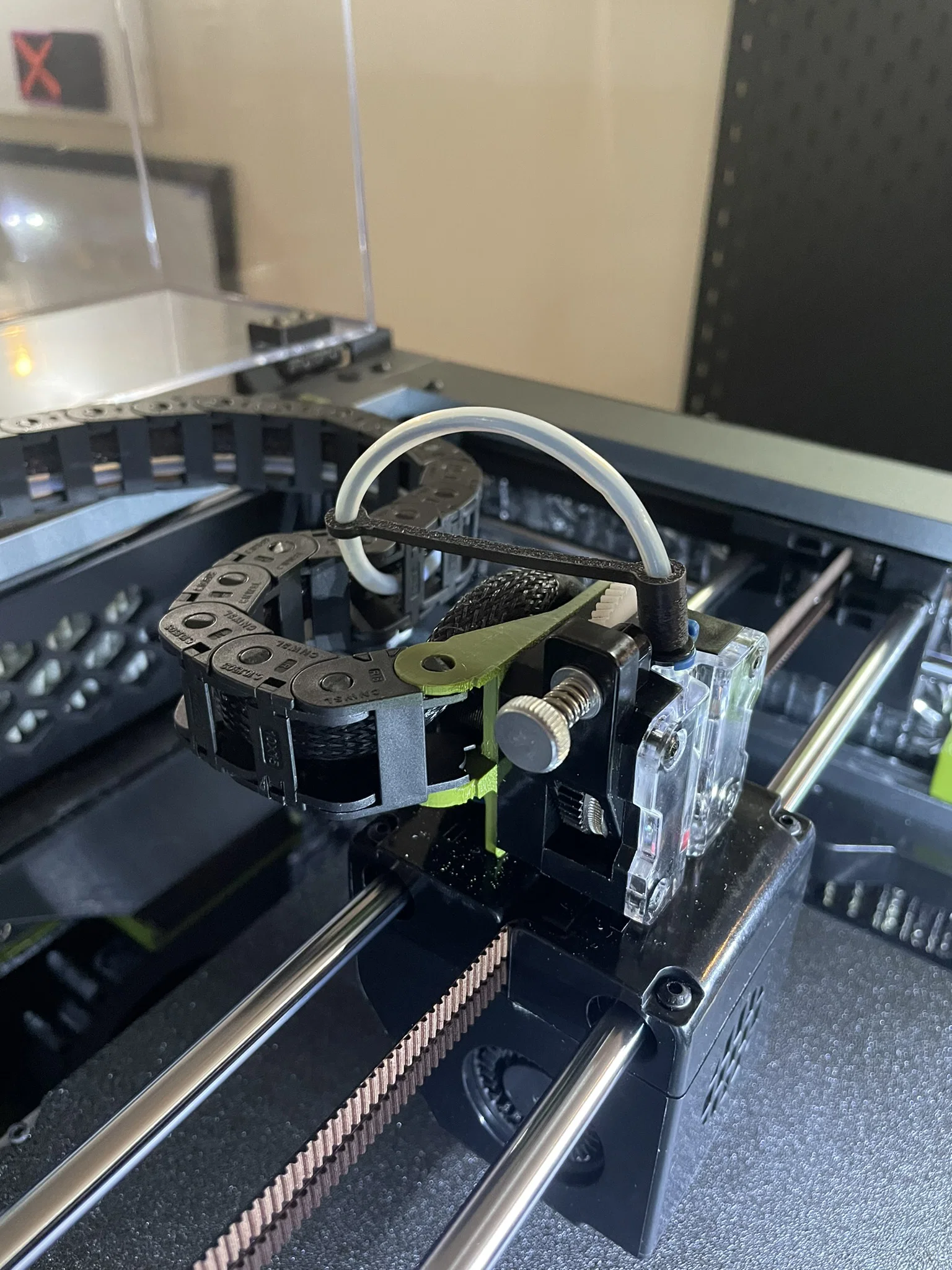

Tháo nắp extruder và extruder ra. Gắn lỏng ngàm toolhead. Gắn lại extruder. Siết chặt hết lại.

Frame:

Tháo grommet cũ. Cái của mình vẫn đang nằm trên bó dây ở trong máy, phòng khi (không hiểu vì lý do gì) muốn lắp lại. Nhẹ nhàng bẻ split nut ôm quanh dây ở mặt dưới. Luồn dây qua mount ở mặt trên. Bắt ốc ghép lại. Phần mount phía trên là dạng pinned. Siết nut vừa khít. Siết quá chặt là nó sẽ bị trượt; chỉ cần vừa khít thôi.

Mình dùng cable chain này

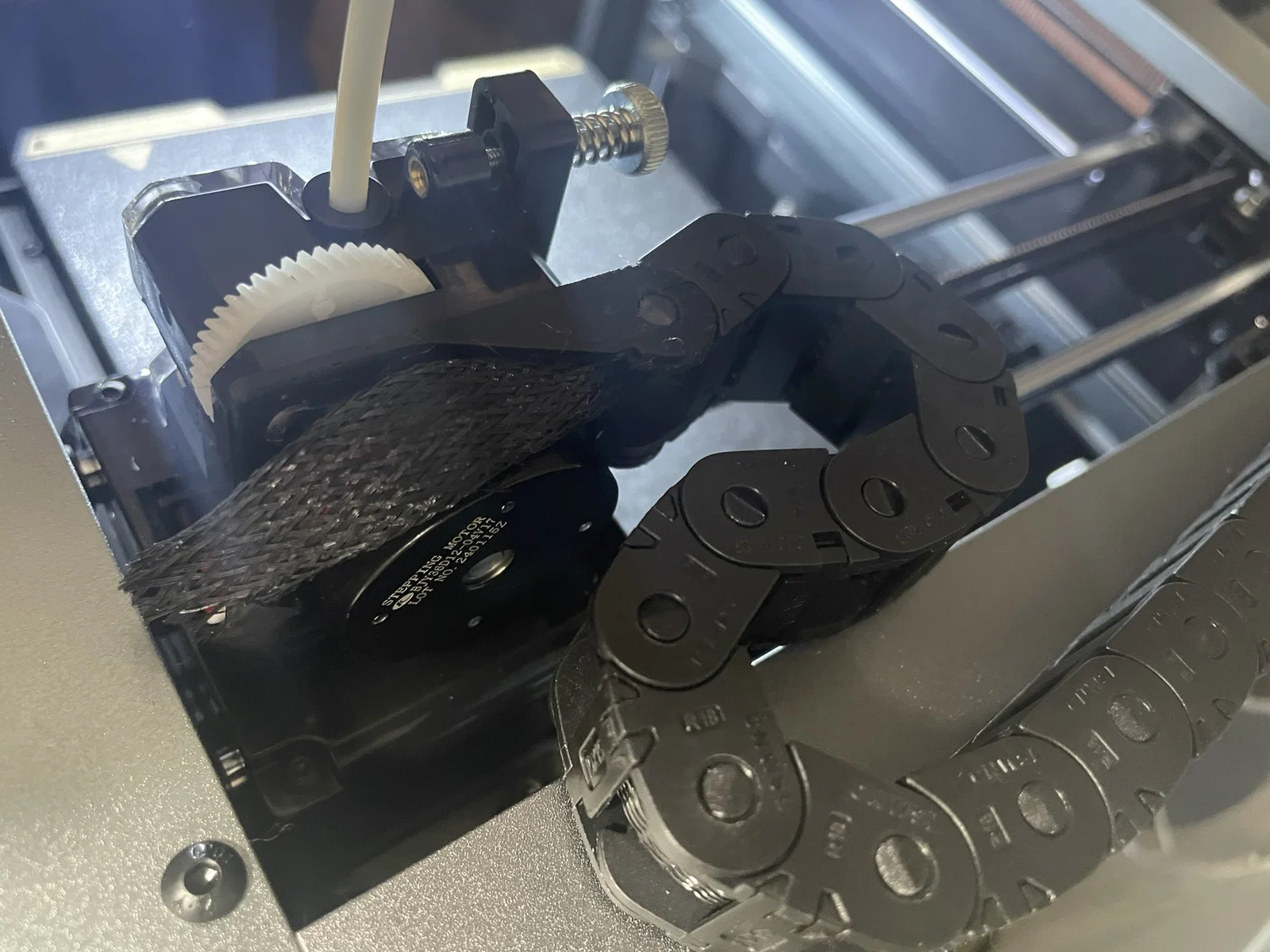

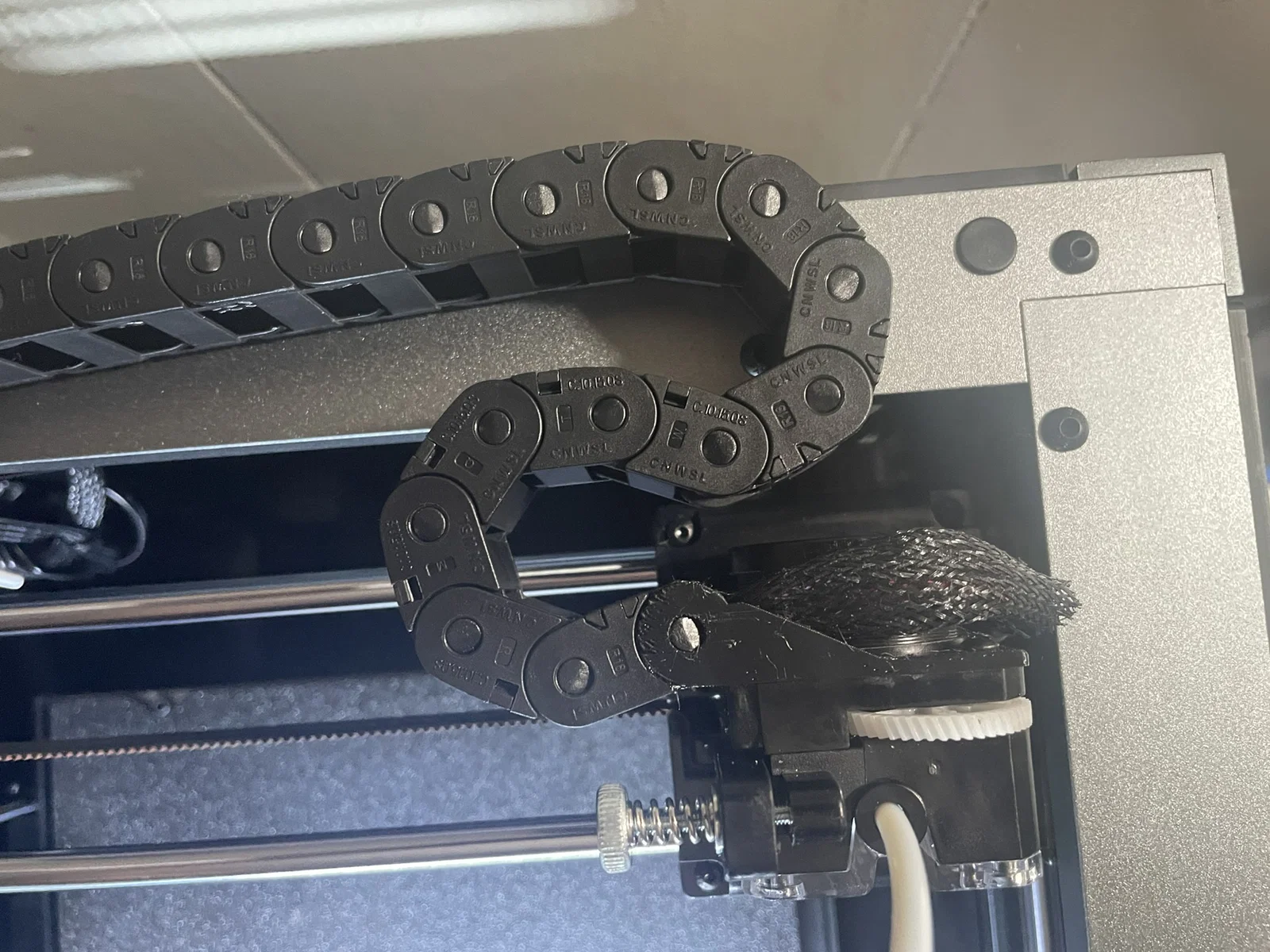

Khoảng 5 hoặc 6 mắt xích gần toolhead nhất cần lắp ngược chiều.

Nozzle: 0.4

Layer Height: 0.12

Tree supports
