Hỗ trợ tích hợp Keystone Jack v2

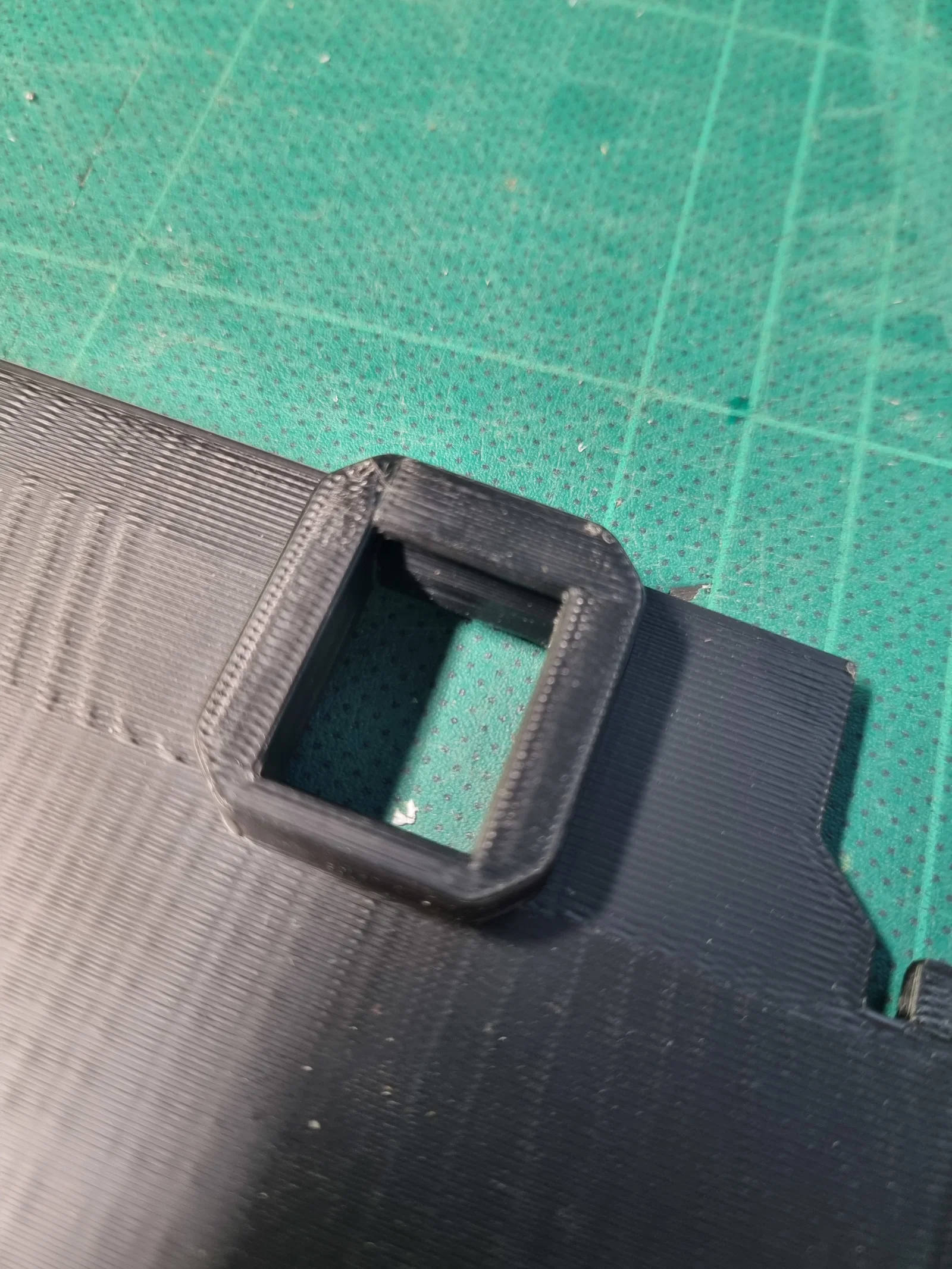

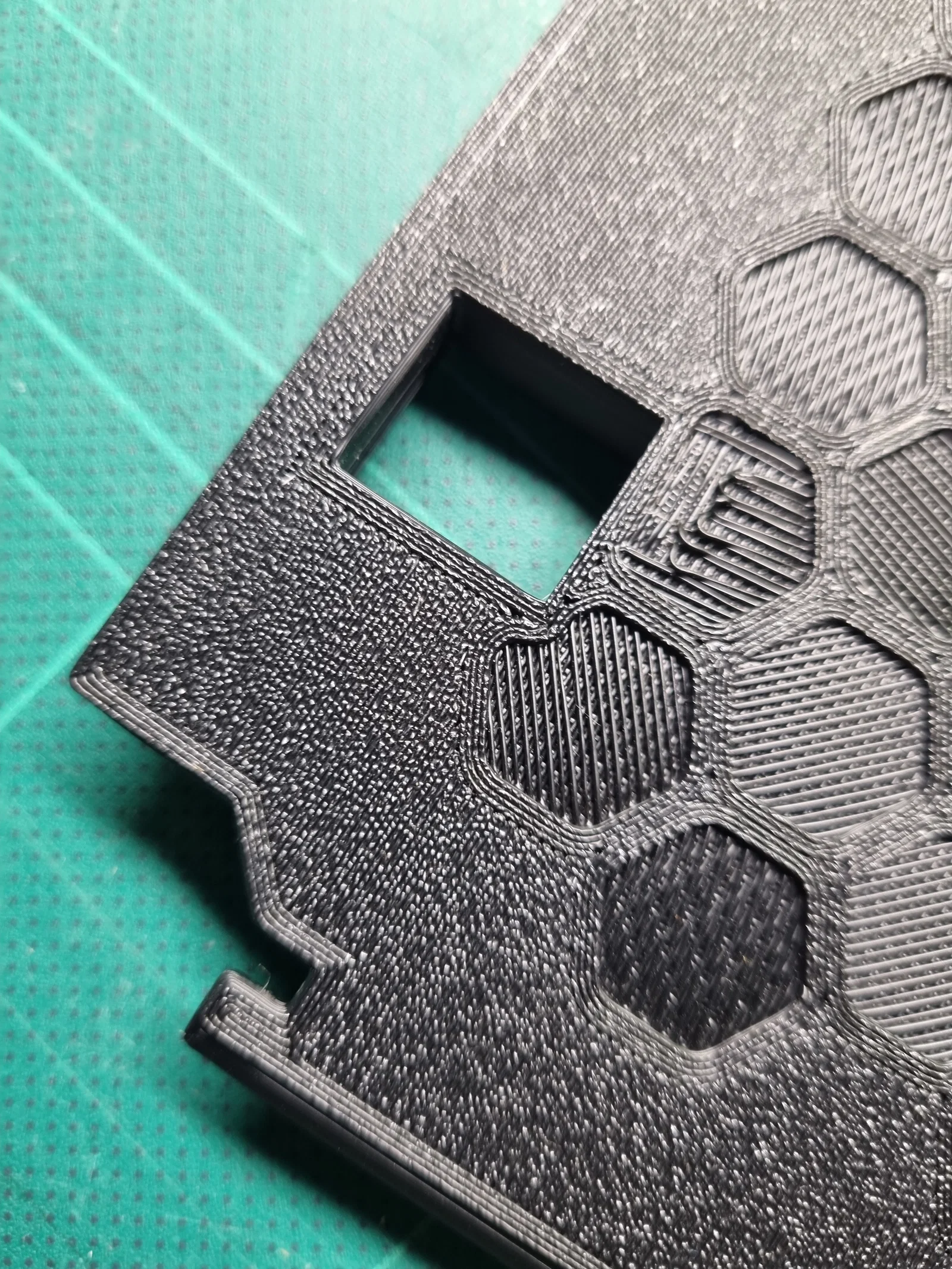

Thiết kế tối giản kích thước để dễ tích hợp vào các bản in khác. Thông cảm giúp chất lượng bridging trong ảnh của mình nha!!

Mình in bằng ABS nên nếu in bằng vật liệu khác có thể sẽ dư dung sai (tolerance) hơn chút, nhưng vẫn lắp khít ổn.

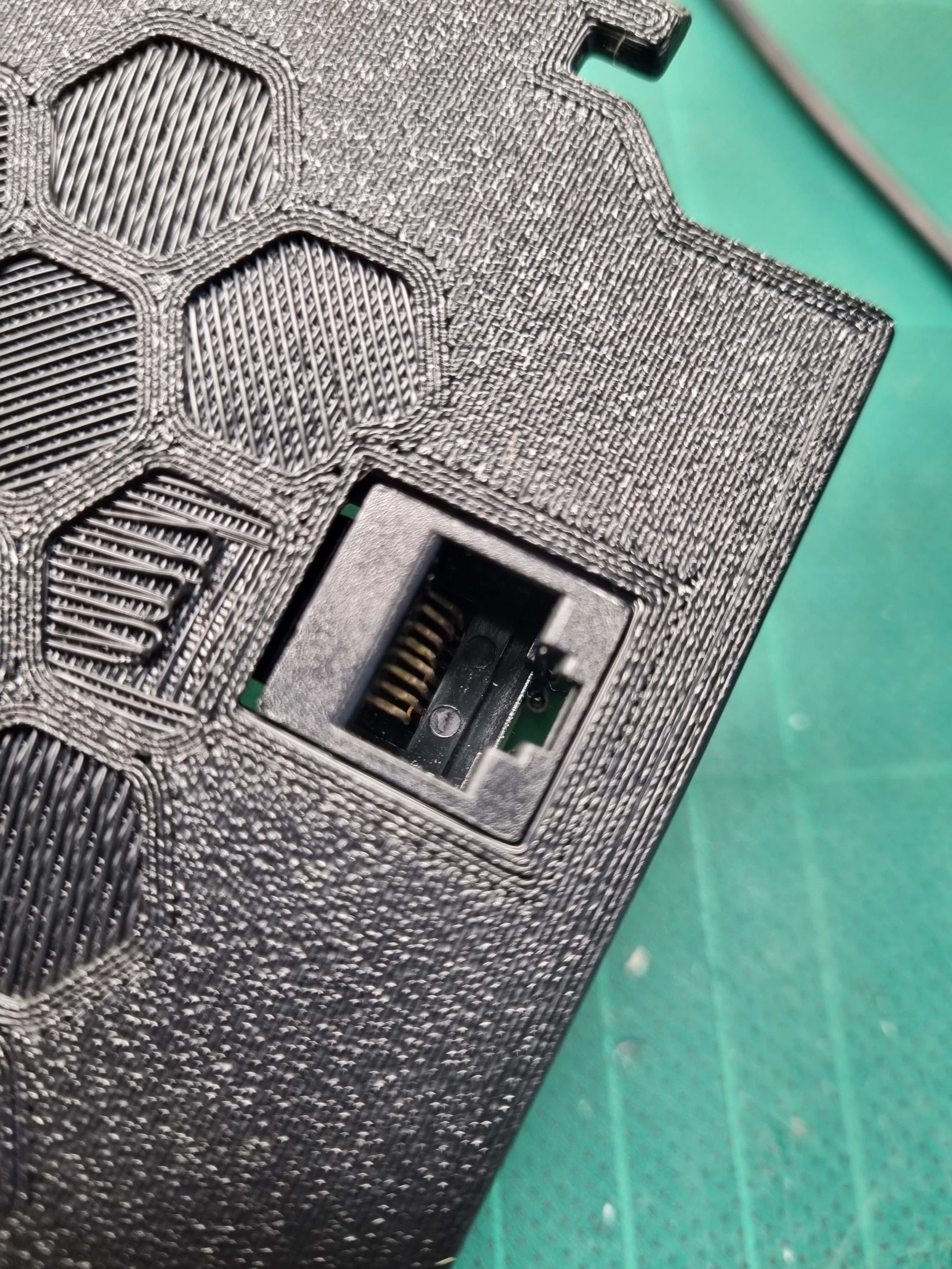

Mình đã dùng khá nhiều loại cổng USB và RJ45 Network dạng keystone với mẫu này.

Ví dụ RJ45: cái này tiện khi không gian rất hạn chế như trên v0 https://www.aliexpress.com/item/32895772707.html

Ví dụ USB C: https://www.aliexpress.com/item/1005003166887173.html

Ví dụ USB 3: https://www.aliexpress.com/item/1005004841731512.html

Hướng dẫn

Bạn có thể tích hợp file STEP vào CAD, hoặc dùng STL trong slicer.

Nếu muốn tích hợp trực tiếp trong slicer thì bạn cần slicer có hỗ trợ thêm “negative objects” (negative volume) vào một shape đang có.

1. Import model mà bạn muốn gắn keystone
2. Nạp “Keystone Hole” như một Negative Volume vào đúng vị trí bạn muốn khoét (nếu bạn cần lỗ trên vật thể).
3. Import “Keystone” và canh thẳng hàng với negative volume.
   • Negative volume sẽ lớn hơn lỗ thật trong keystone để đảm bảo phần cutout hoạt động, nhưng nhớ canh sát về phía mặt trên mỏng (1.5mm) của keystone càng gần càng tốt.
   • Có thể slicer sẽ tự kéo object keystone rớt xuống mặt bàn (ví dụ Super Slicer), nên bạn có thể phải chấp nhận/thiết kế theo vị trí đó. Chỉ có một phần của object mới có thể được nâng lên.

Mình khuyên in model theo hướng úp mặt xuống. Mặt nào cũng có thể ổn. Một số máy in có thể “cân” được mọi hướng!
