Giá đỡ khoan lỗ lắp đặt loa subwoofer

Bộ jig này có thể giúp bạn khoan các lỗ vuông góc được đặt hoàn hảo trong một loa hoặc baffle loa siêu trầm.

Bao gồm một mô hình Fusion 360 tham số có thể tùy chỉnh cho dự án của bạn và một tệp stl được cấu hình cho một vỏ loa siêu trầm GSG Audio BTS với một loa LaVoce 21" được gắn với các chốt ren ¼" (sử dụng lỗ chốt ren ⅜").

Khuyên bạn nên in theo chiều đứng (như trong hình) sử dụng hỗ trợ giường.

Sử dụng jig:

1. Sử dụng mũi khoan để làm rộng hướng dẫn khoan của jig nếu mũi khoan không vừa
2. Đặt loa vào lỗ cắt và vẽ mỗi lỗ gắn lên mặt baffle
3. Gỡ loa ra
4. Căn chỉnh cạnh của jig với trung tâm của vòng tròn lỗ gắn đã vẽ và ghi lại đường thẳng xuống độ dày của baffle
5. Căn chỉnh cửa sổ xem trung tâm của jig với đường thẳng đã ghi

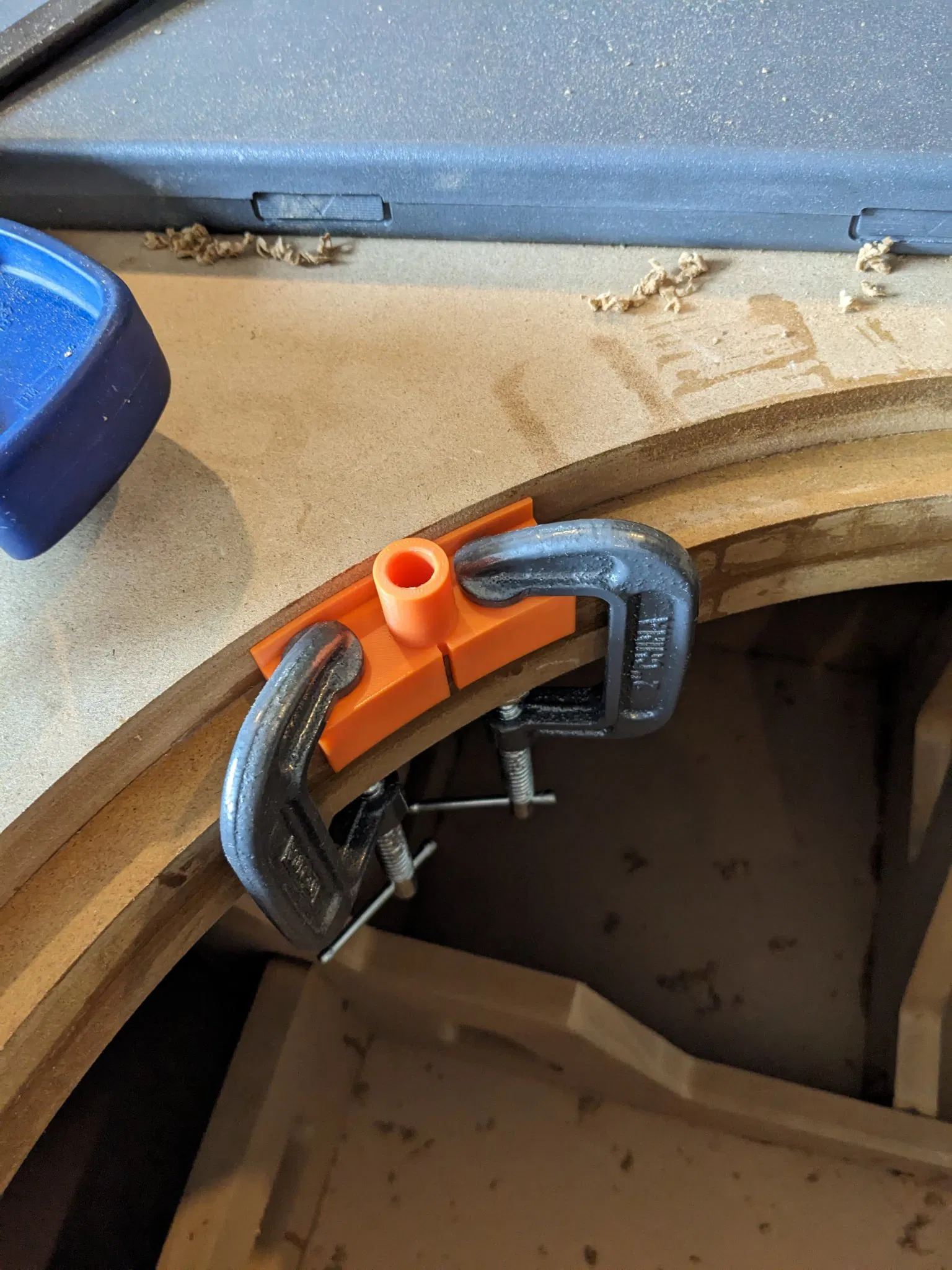

6. Kẹp jig vào vị trí
7. Khoan lỗ sử dụng hướng dẫn khoan của jig
