Massage Roller v2: nhiều con lăn, tay cầm mượt, dùng mùa COVID-19, rộng 50mm, có/không 608

Đây là một bản remix từ https://www.thingiverse.com/thing:398515

Ban đầu mình in bản của thiết kế gốc dùng bạc đạn 608. Sau khi cho bác sĩ của mình xem, mình quyết định làm bản v2 để gom hết các góp ý nhận được:

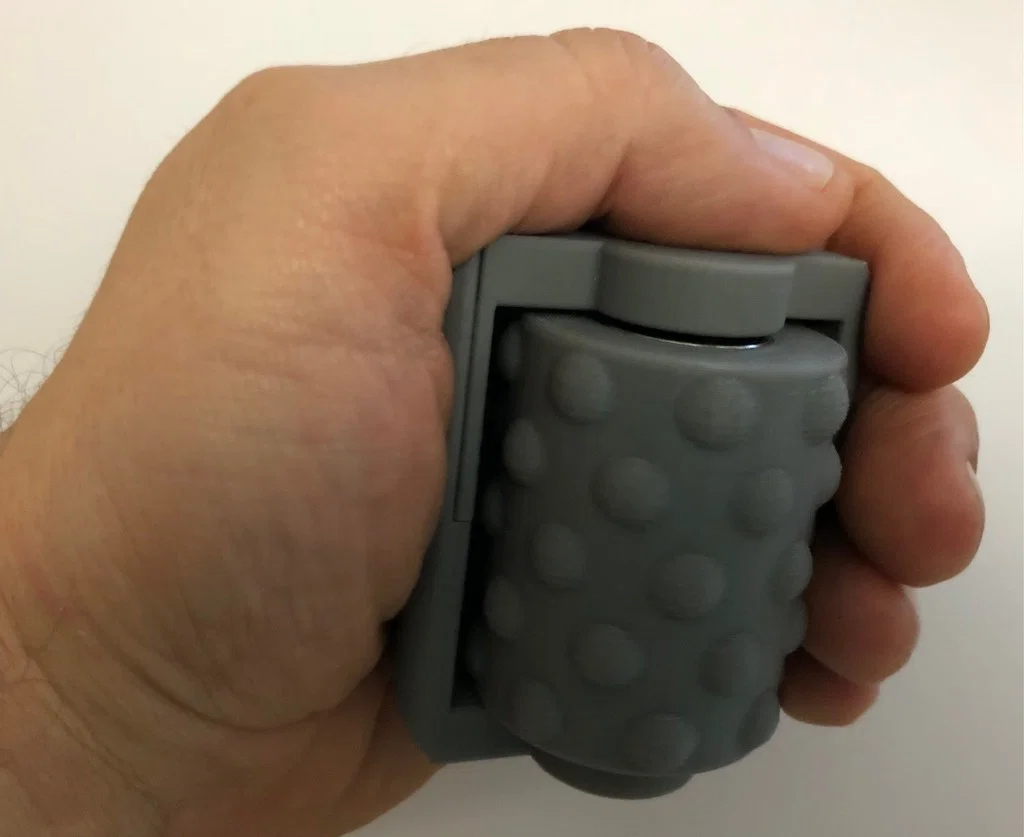

• thiết kế rộng hơn (50mm), dễ cầm với bàn tay lớn và tạo lực nhấn mạnh hơn
• bo tròn mép vỏ, nên cầm êm tay hơn

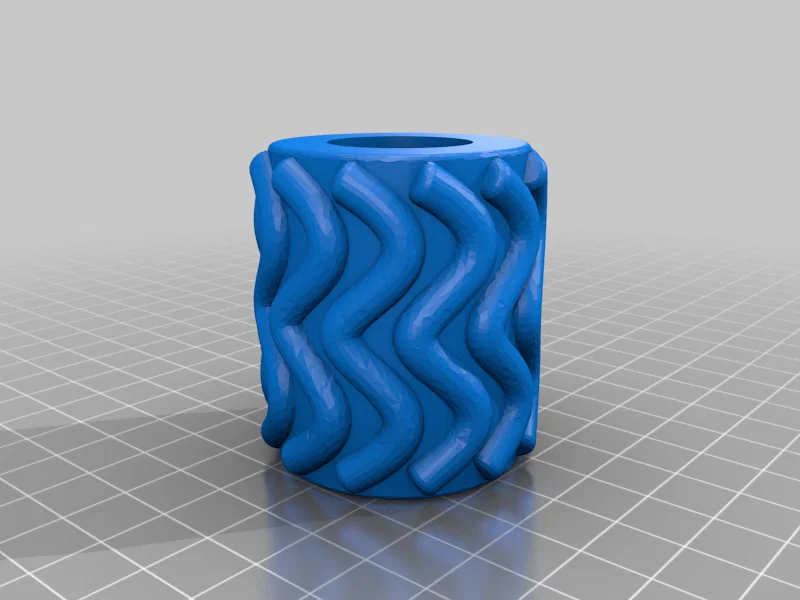

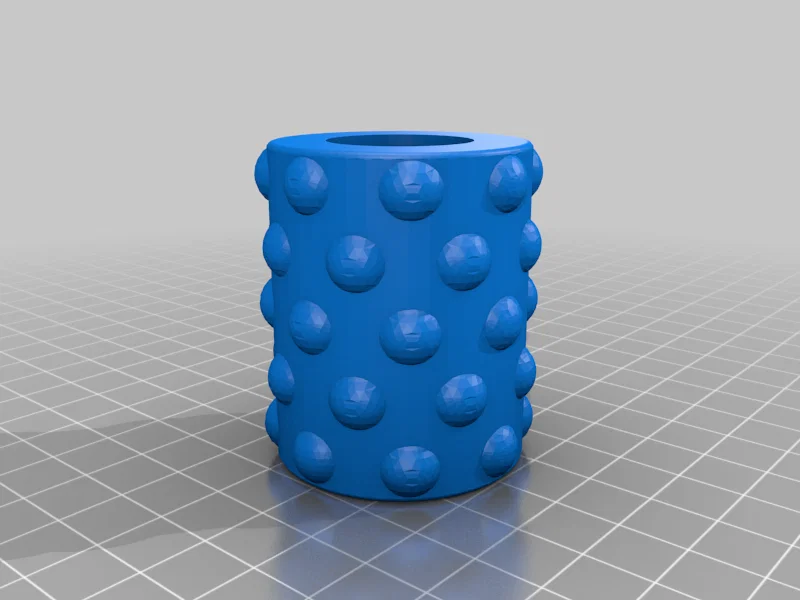

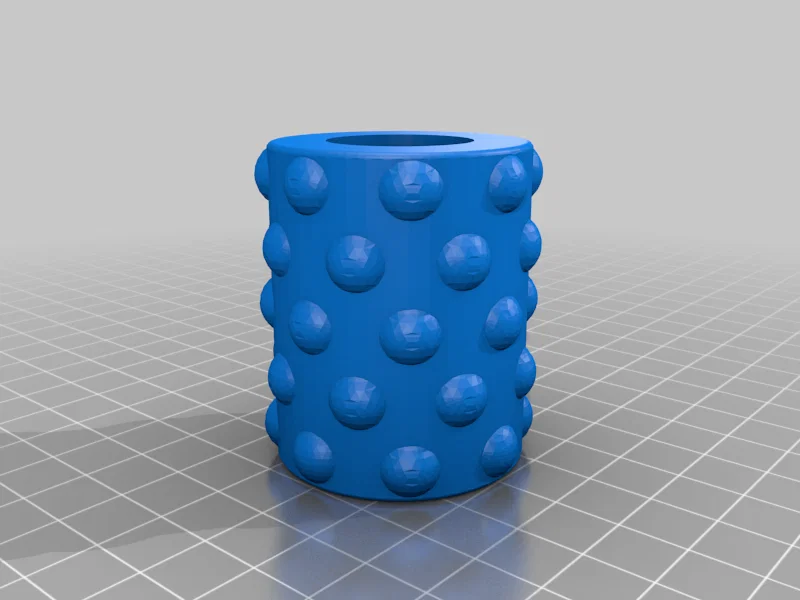

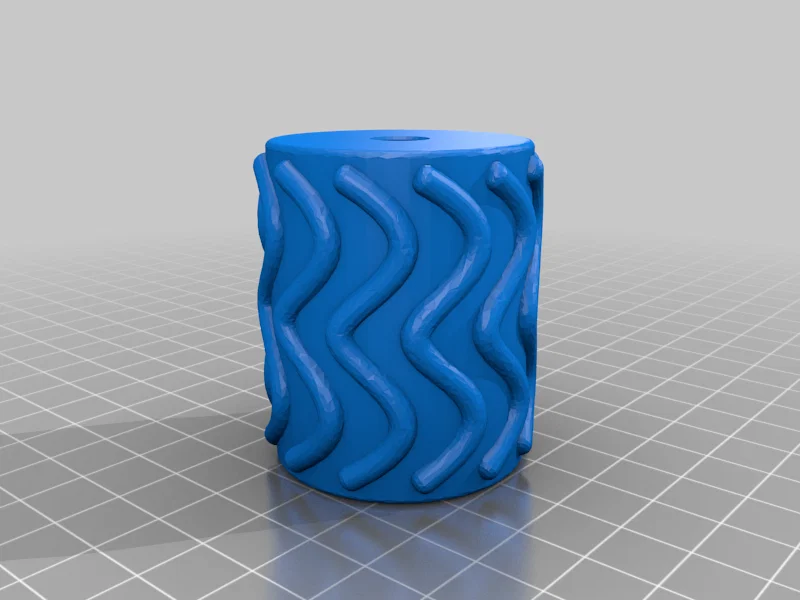

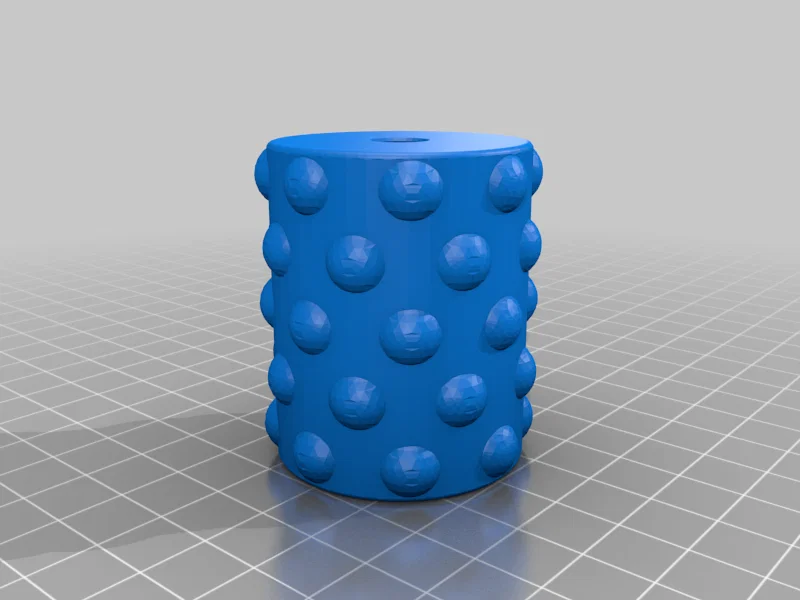

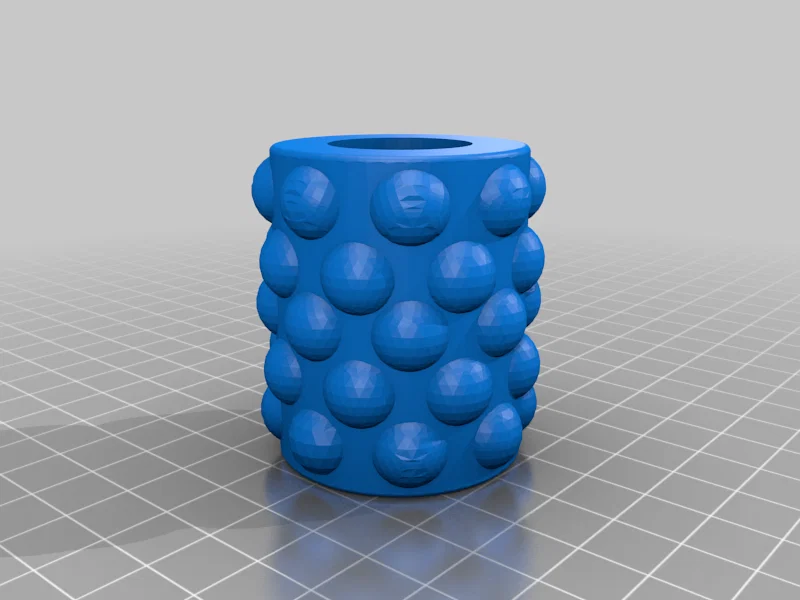

• nhiều kiểu con lăn để phù hợp các nhu cầu khác nhau (bác sĩ của mình thích kiểu bi tròn thường)
• khả năng dùng cho COVID-19: tăng dung sai của vỏ để có thể tháo rời và khử trùng dễ dàng nếu muốn dùng chuyên nghiệp cho nhiều người. (Dùng con lăn không bạc đạn hoặc bạc đạn 608RS thay cho 608 hoặc 608zz).

Mình cũng thêm một số cải tiến thiết kế:

• con lăn có gờ chặn tích hợp để đảm bảo bạc đạn không bị ép vào quá sâu
• con lăn có lõi đặc, thường giúp in nhanh hơn
• cải thiện dung sai tại chỗ tiếp giáp bạc đạn–vỏ (giảm rung/lắc chéo của con lăn bên trong vỏ)

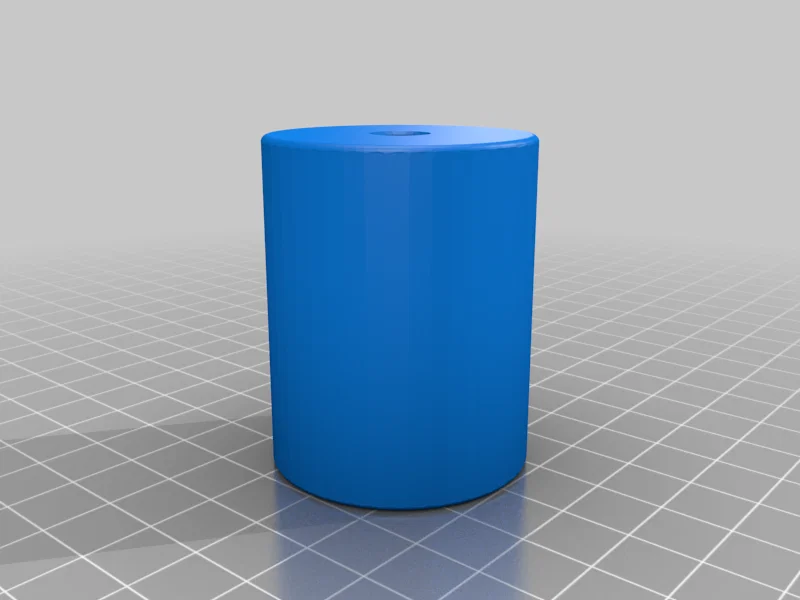

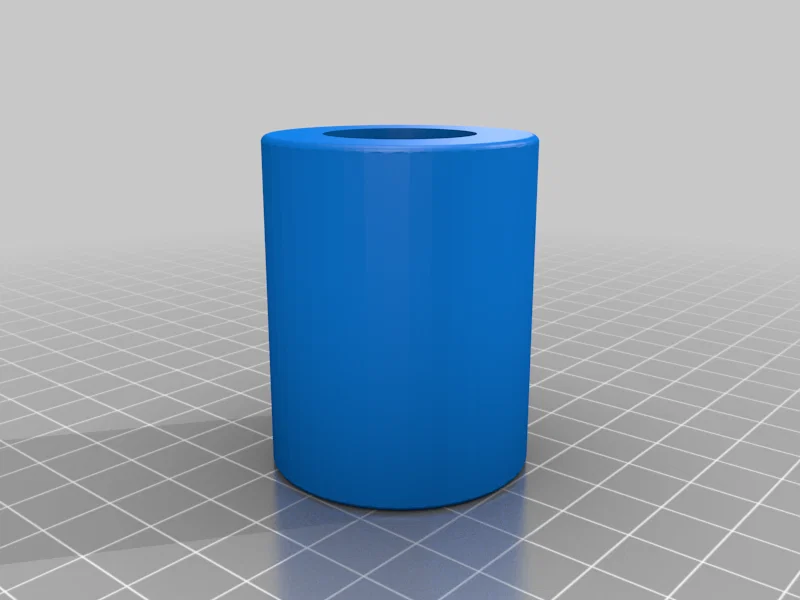

Ngoài ra có kèm một con lăn “plain” ở định dạng STEP, để bạn tự thêm bề mặt yêu thích nếu chưa có sẵn.

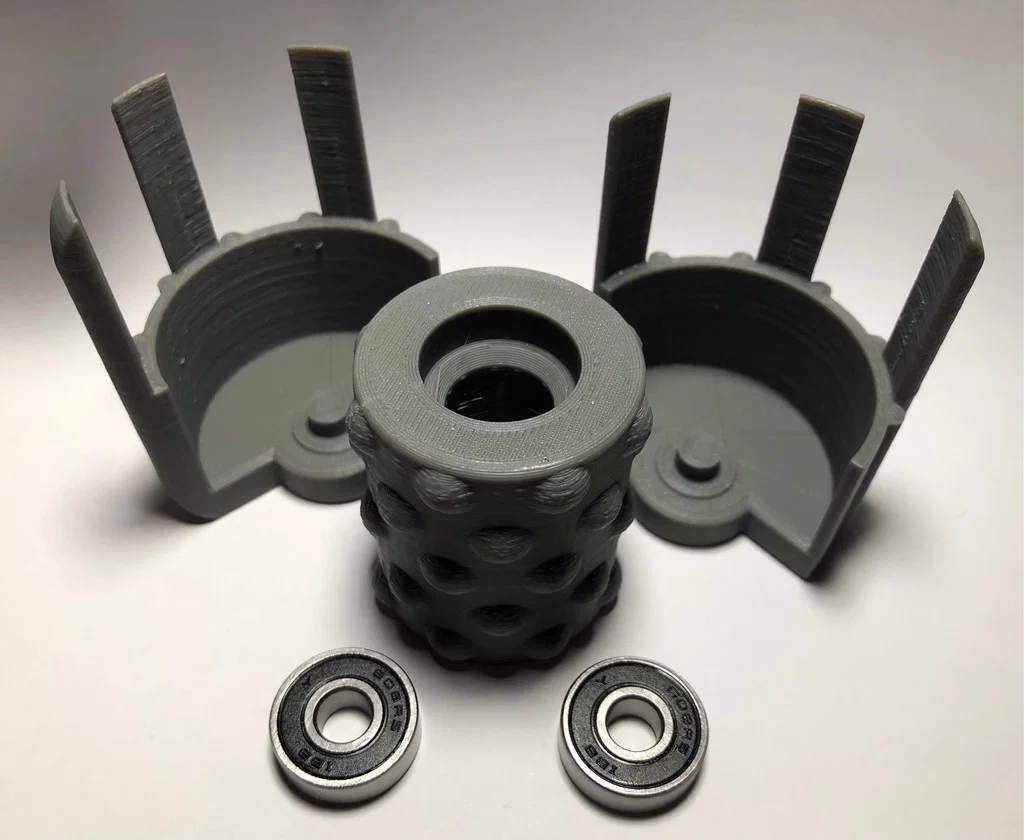

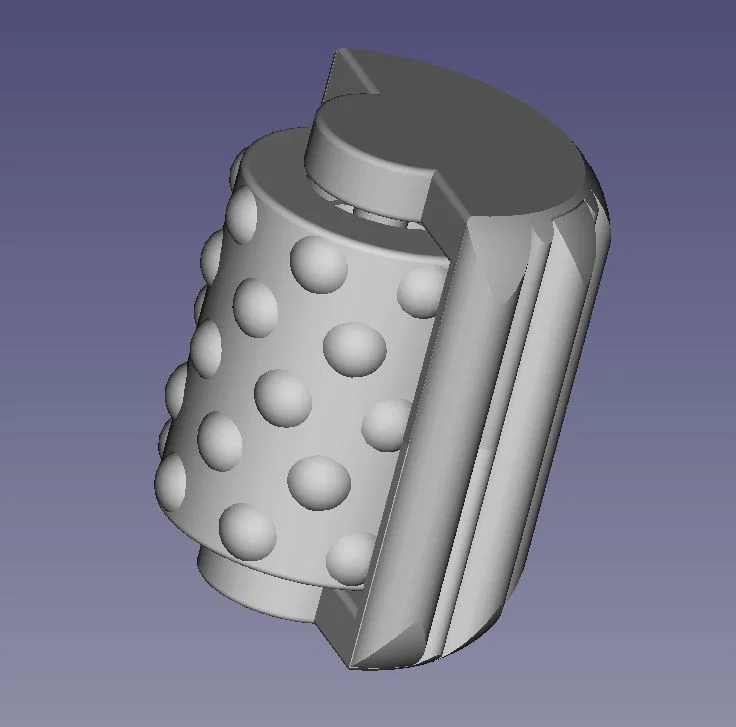

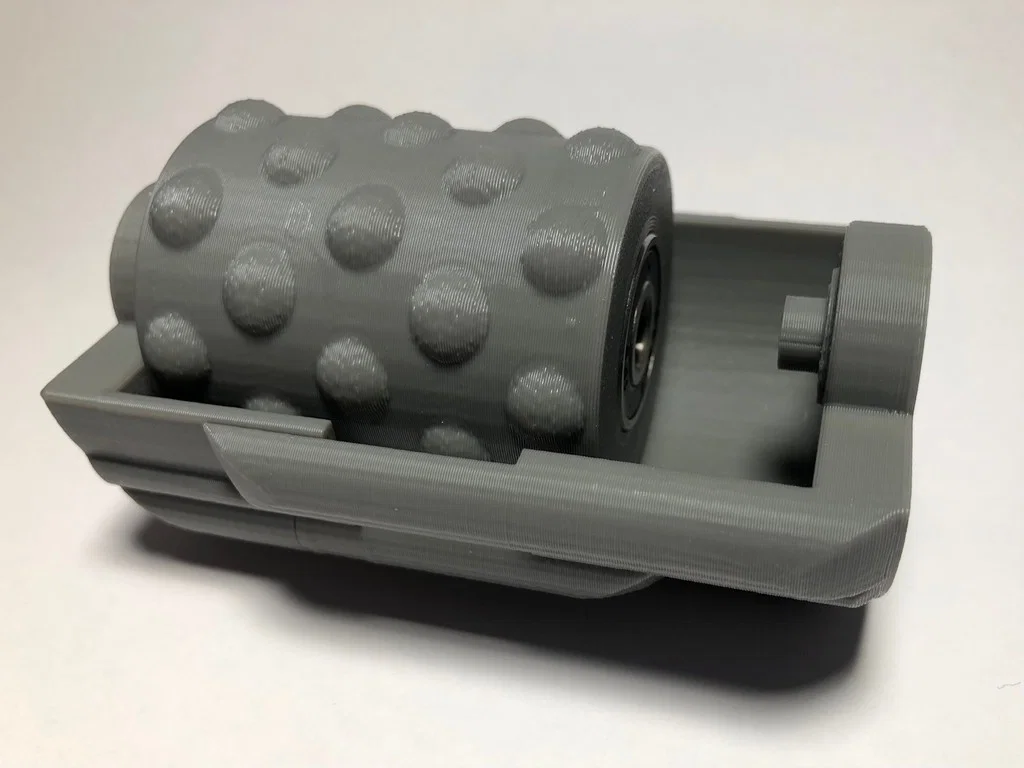

Lắp ráp (xem hình):

• ấn hai bạc đạn 608 vào đúng vị trí (nếu bạn dùng loại con lăn có bạc đạn)

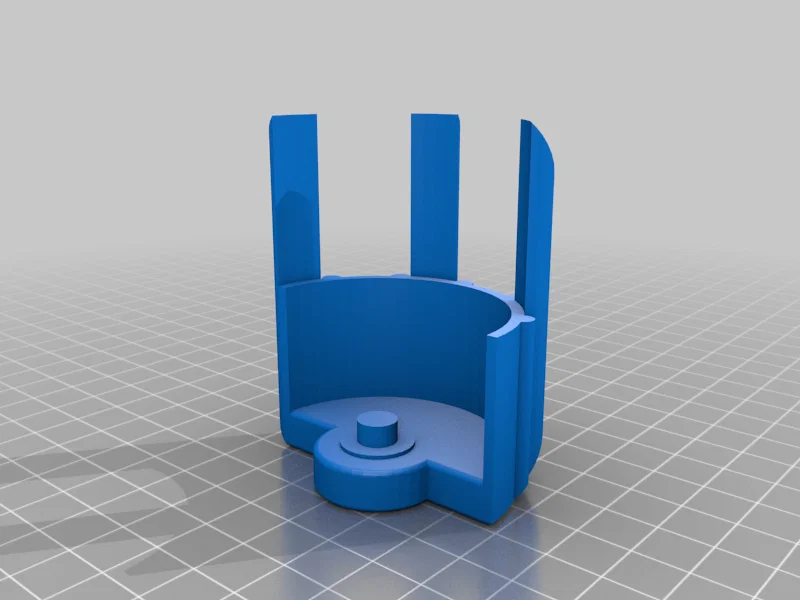

• trượt hai nửa vỏ vào nhau đồng thời lắp các con lăn lên trục
• nếu bạn không muốn tháo roller ra (theo thiết kế dùng cho COVID-19), có thể chấm thêm một ít keo 502/superglue để tránh hai nửa vỏ tự trượt mở lại

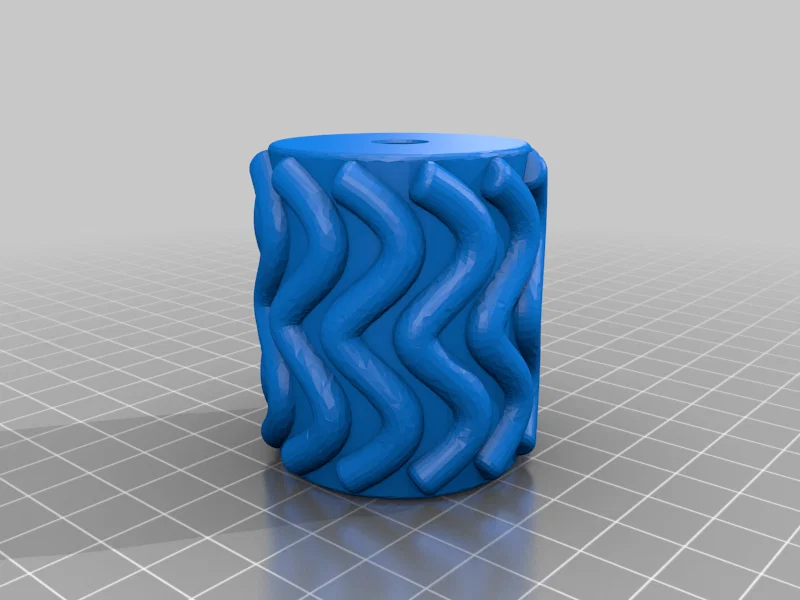

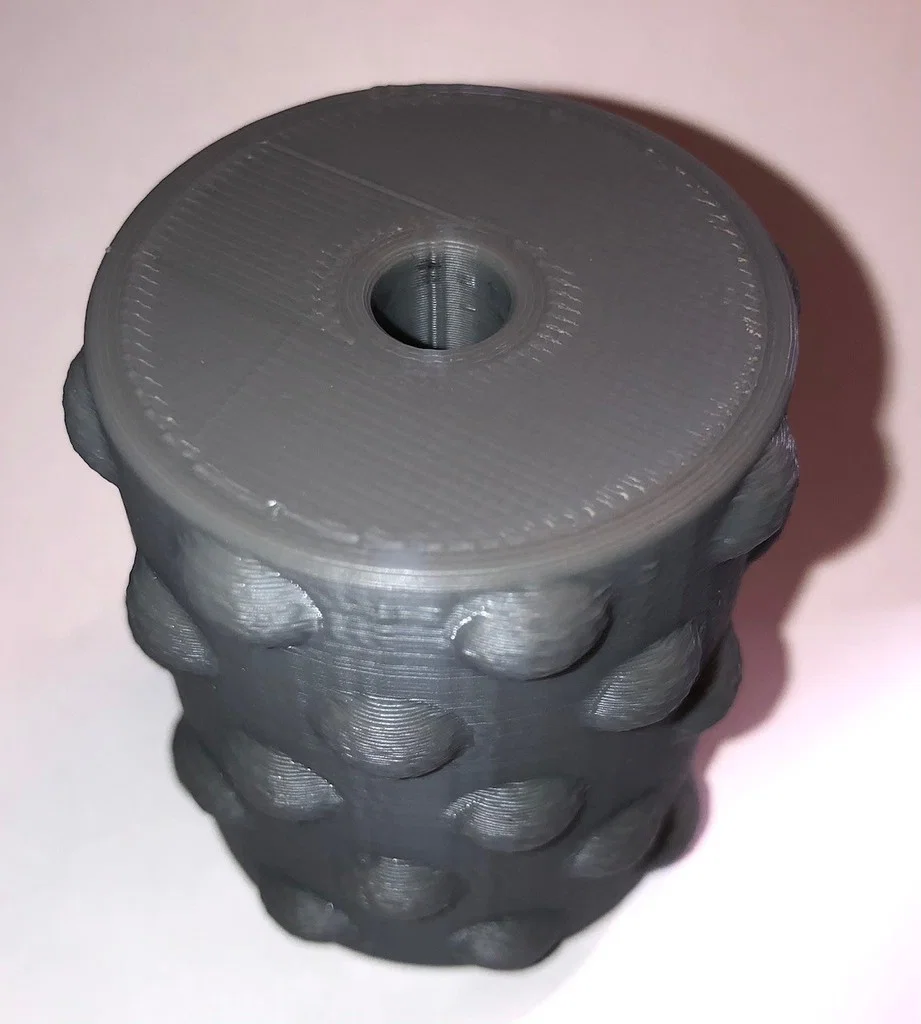

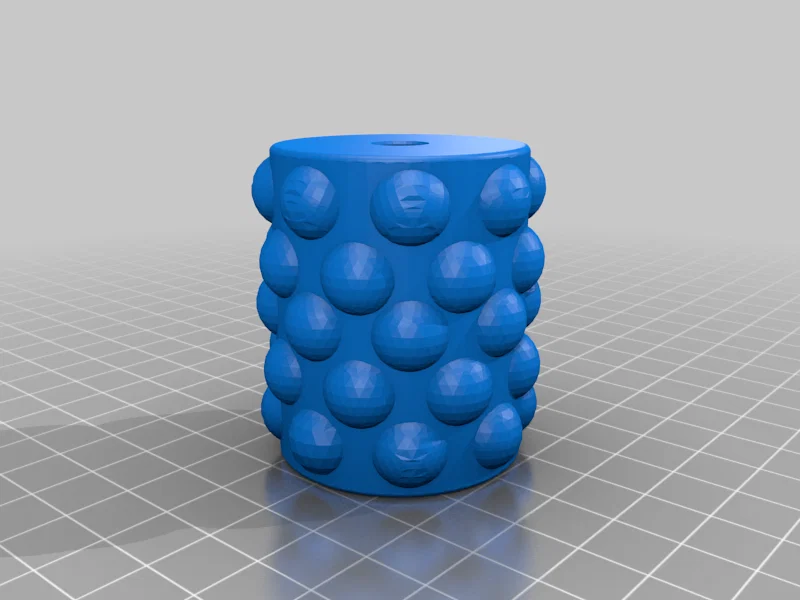

Theo yêu cầu: đã bổ sung con lăn không dùng bạc đạn. Vậy nên nếu bạn chưa có sẵn bạc đạn 608 hoặc chỉ muốn dùng massage roller thỉnh thoảng, bạn có thể dùng loại không bạc đạn. Loại này cũng giúp khử trùng tốt hơn. ......chỉ cần thêm chút dầu là con lăn sẽ quay mượt gần như dùng bạc đạn. Tuy nhiên sẽ có mòn sau vài giờ sử dụng...

Print Settings

Printer:

SecKit SK-Go² và Creality CR-10sPro

Rafts:

No

Supports:

No

Resolution:

0.25

Infill:

50%

Filament:

Sunlu PLA

Grey

Notes:

...thiết kế được tối ưu để không cần support

How I Designed This ===================

FreeCAD

Có kèm STEP cho con lăn plain

Category: Household
