Tronxy X5SA Modifications

Cảm ơn leositu đã chia sẻ cái bracket và bộ làm mát linh kiện (component cooler).

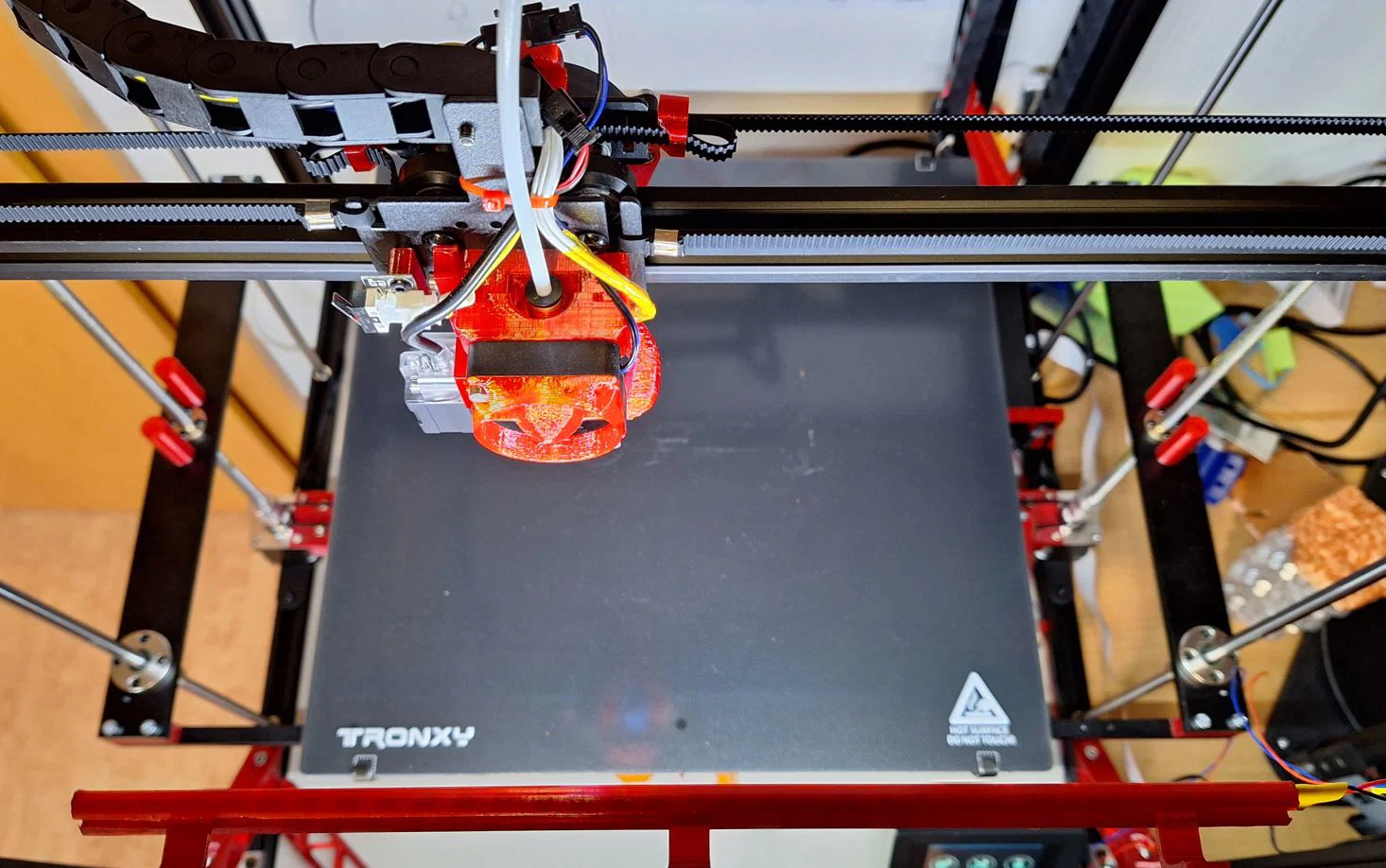

Đây là bộ sưu tập các chi tiết để mod cho X5SA.

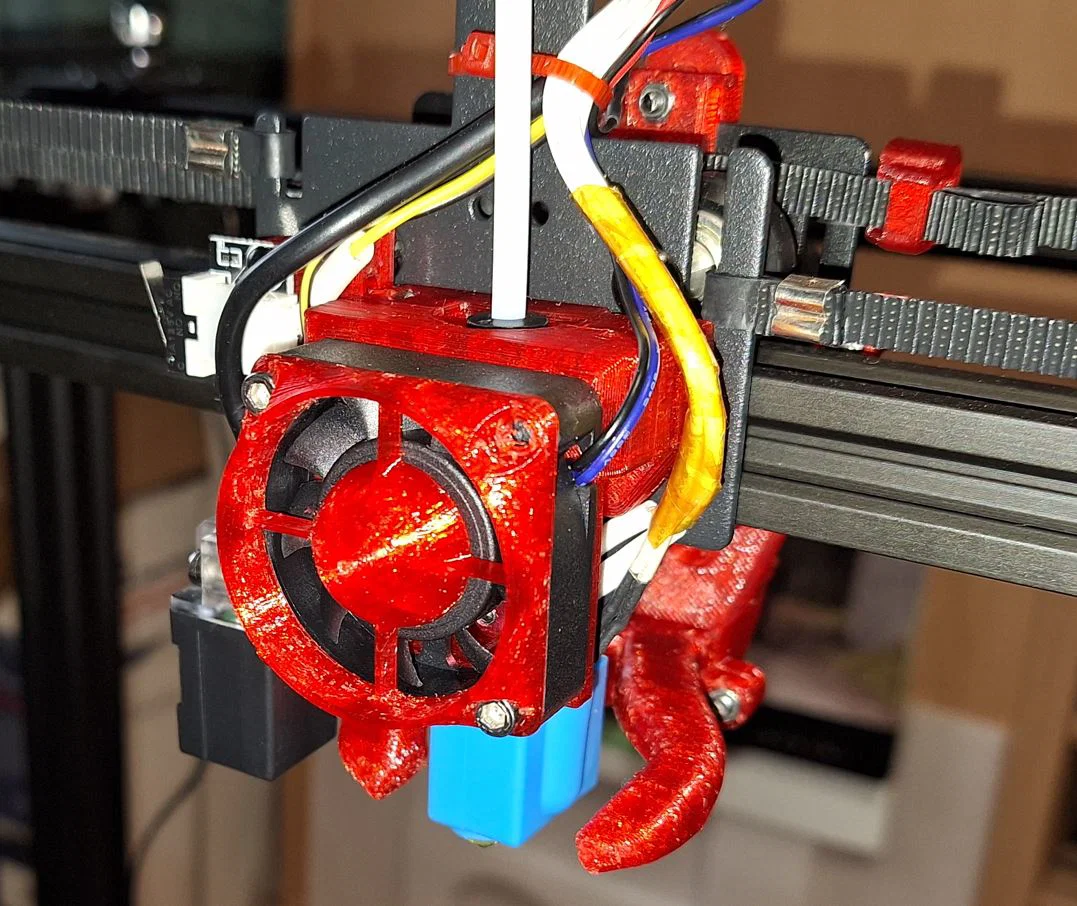

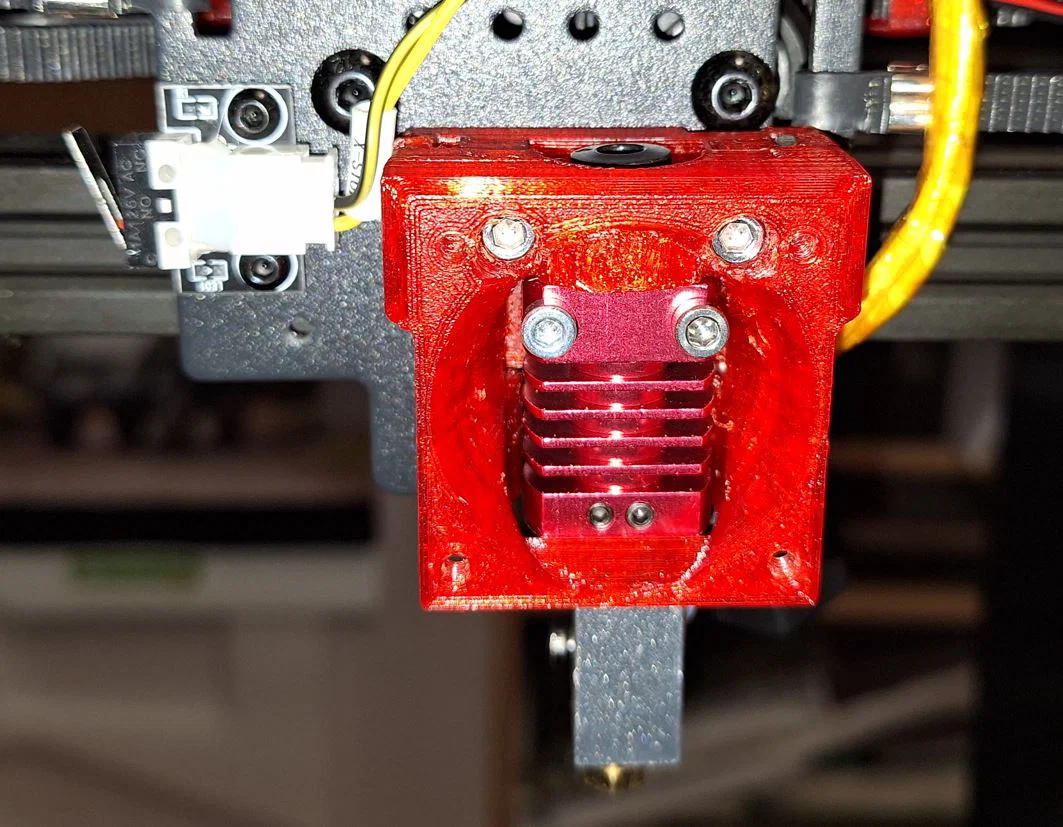

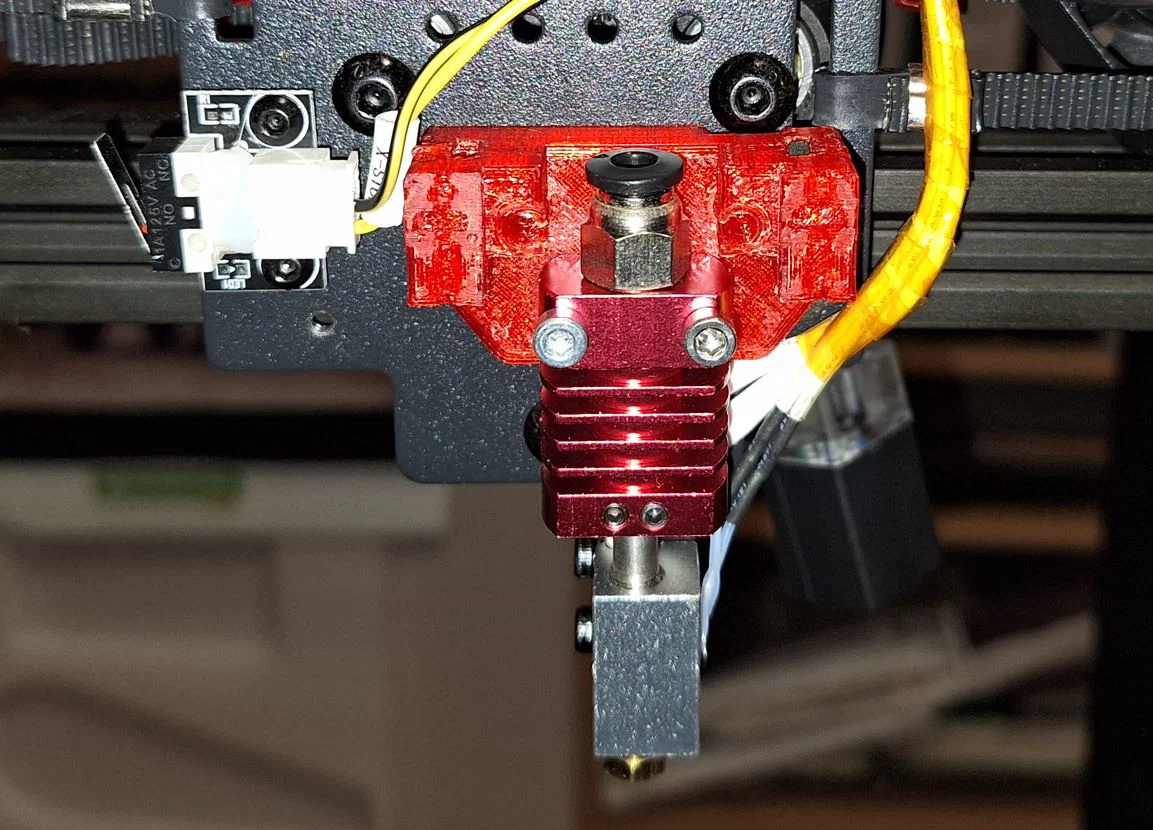

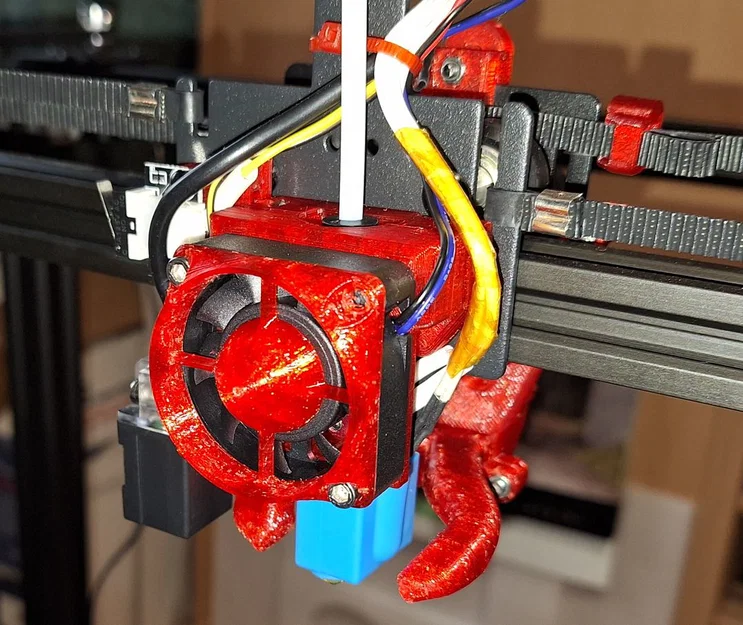

Mình gắn nozzle Volcano nhưng vẫn dùng phần cold end zin. Để làm vậy mình đã chỉnh sửa holder và holder quạt cold end.

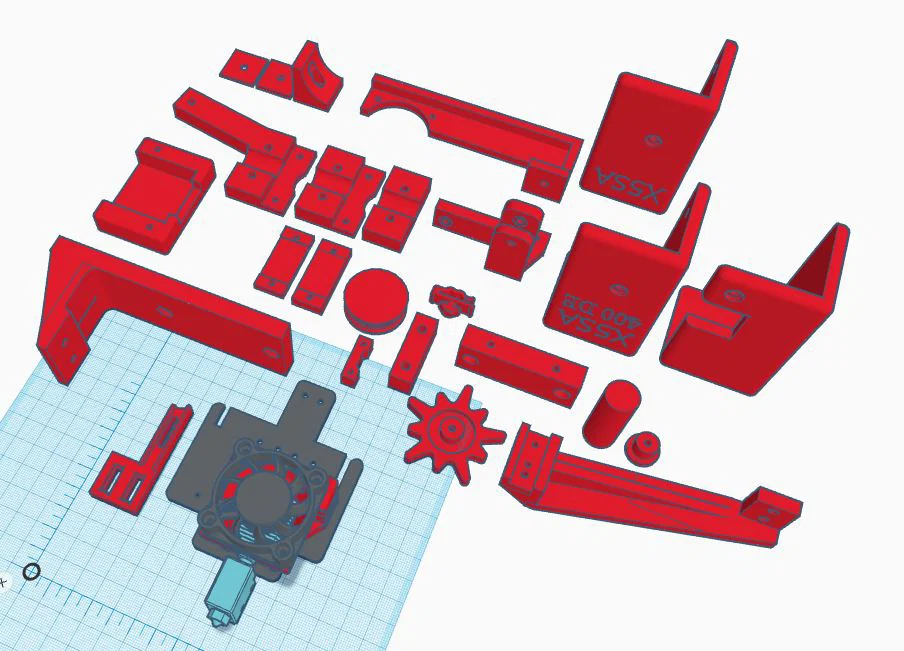

Từ các phần khác, mình có thay đổi chi tiết hoặc tự thiết kế chi tiết:

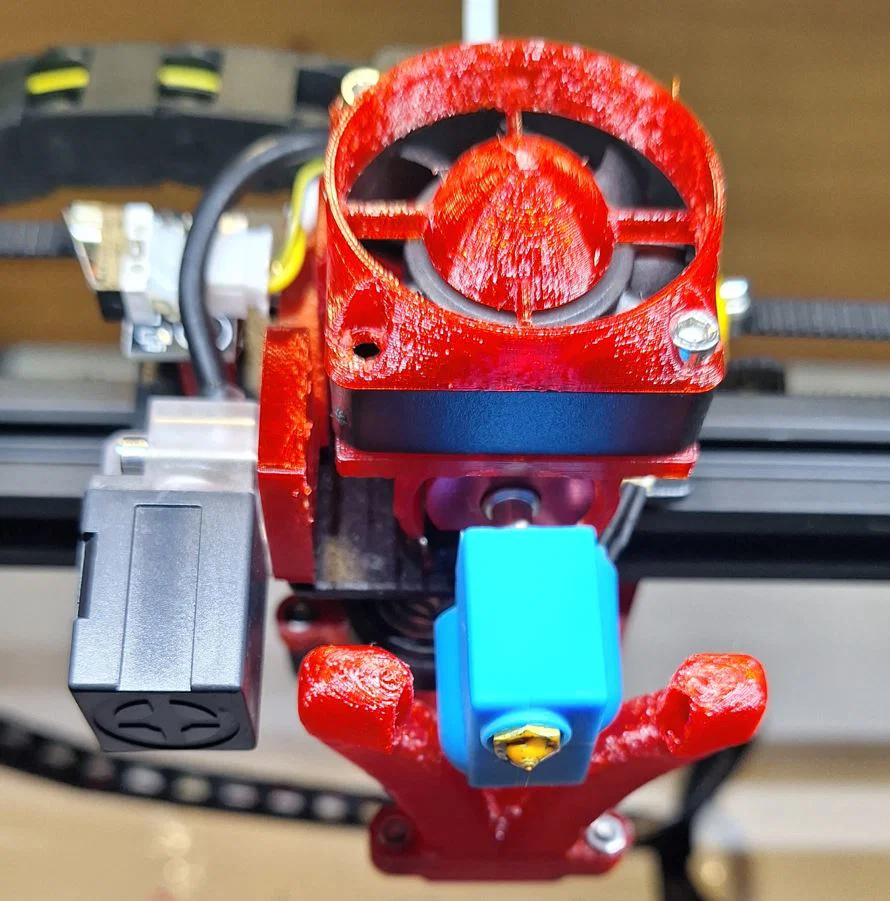

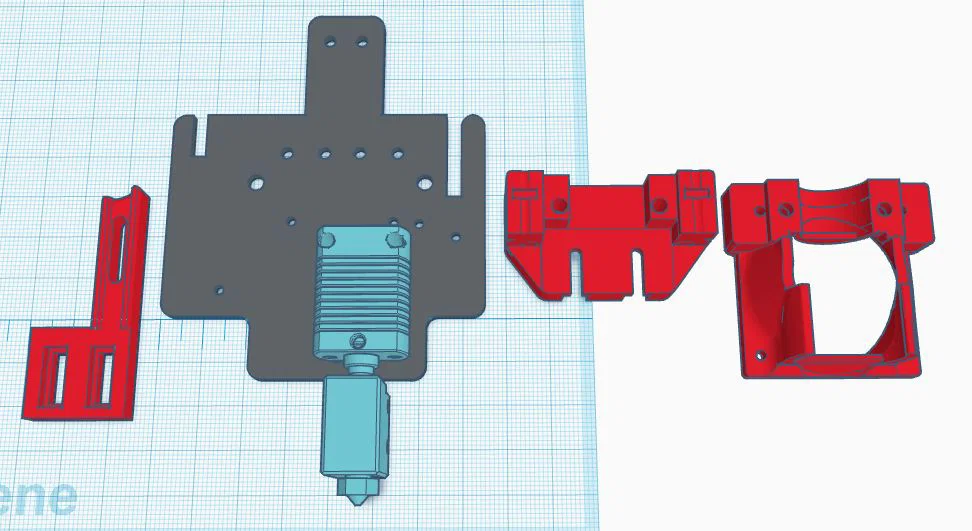

Hotend holder (đã thay đổi)

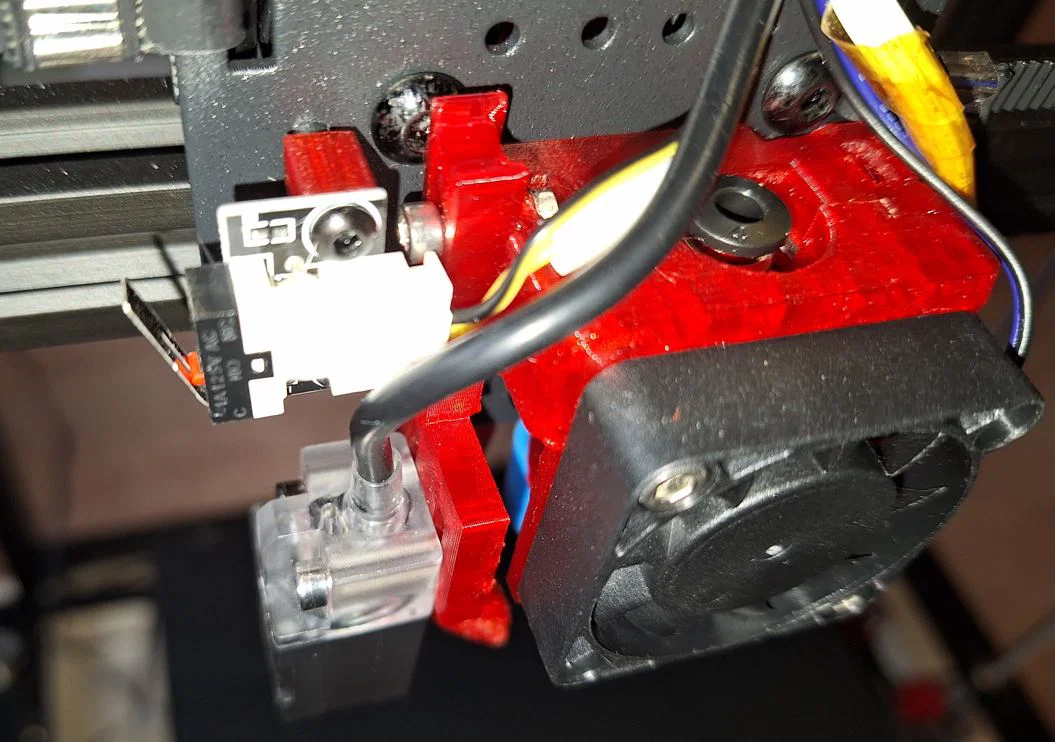

Sensor holder (đã thay đổi)

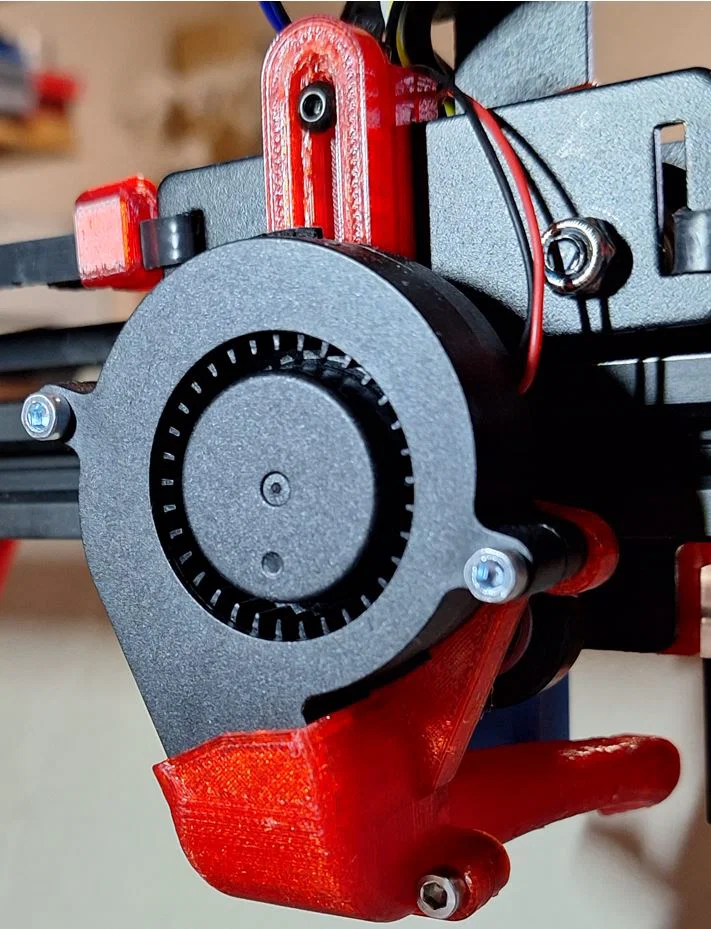

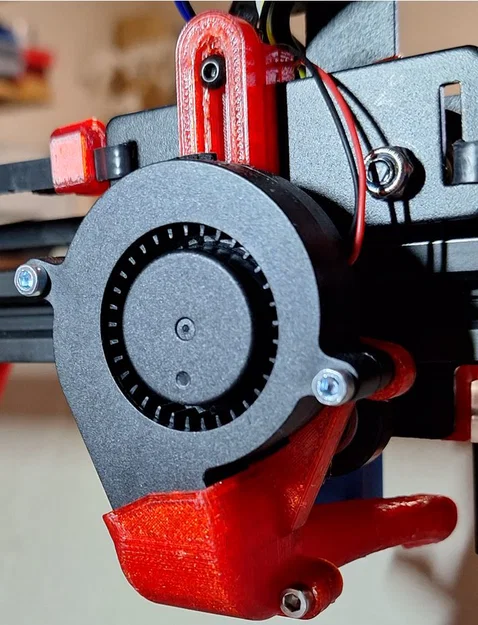

Component cooling (đã thay đổi)

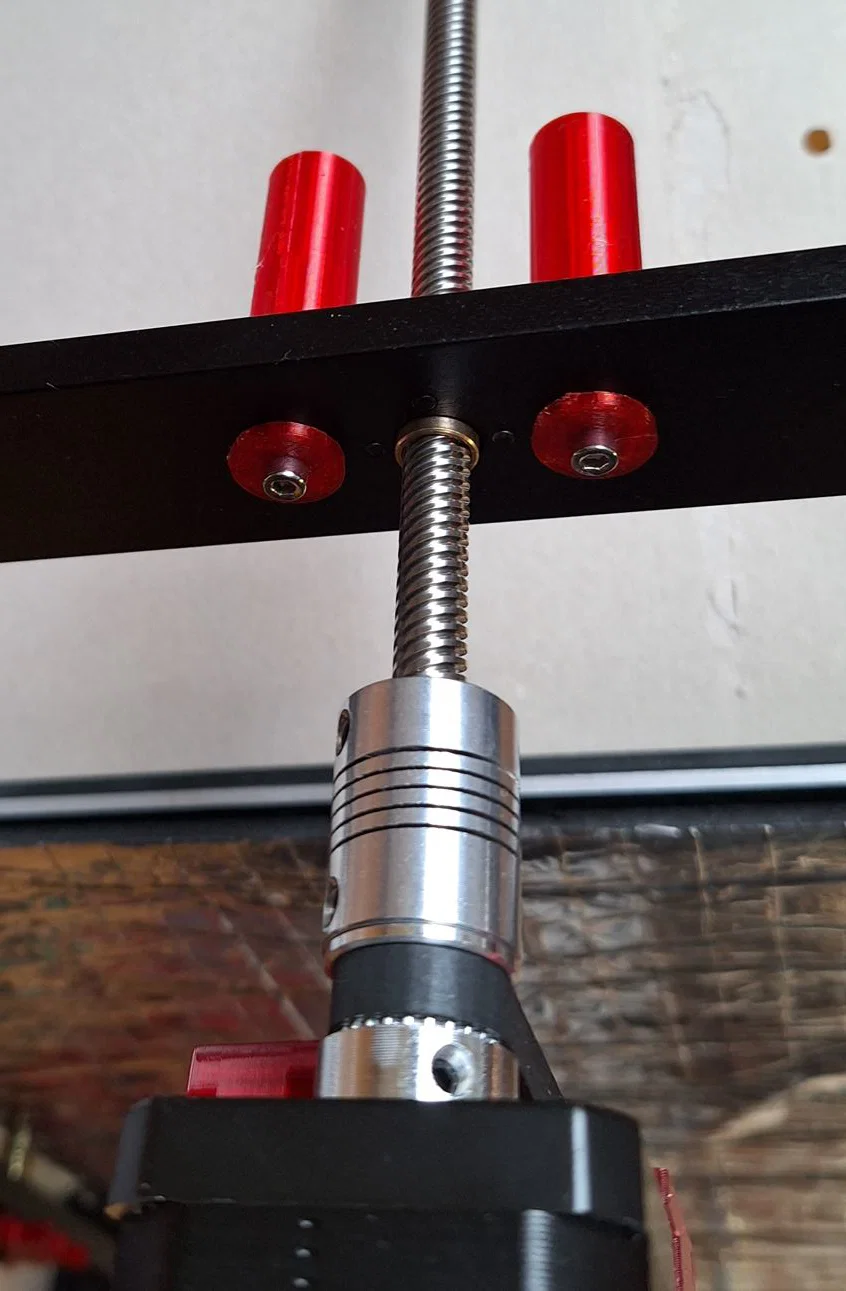

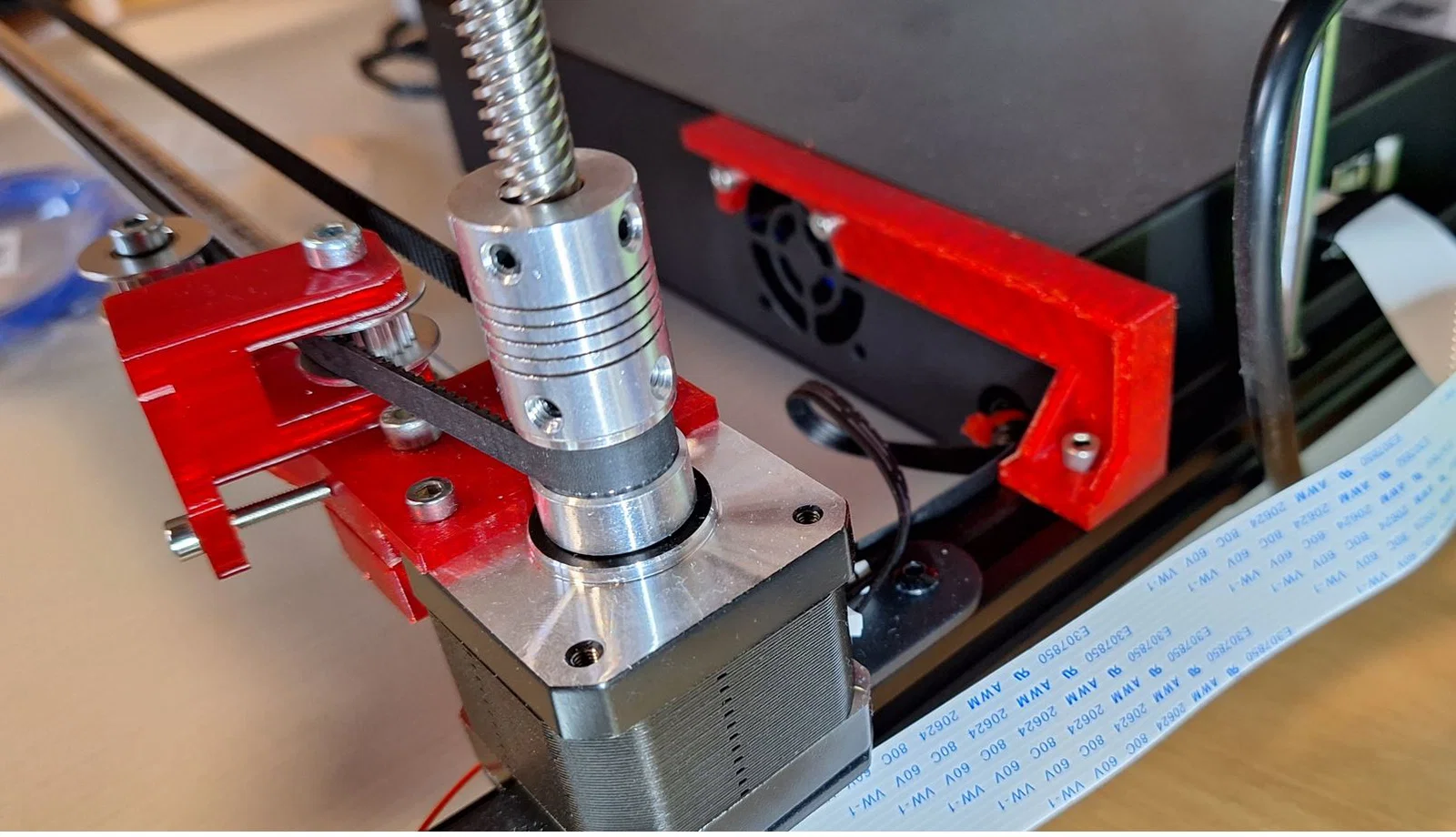

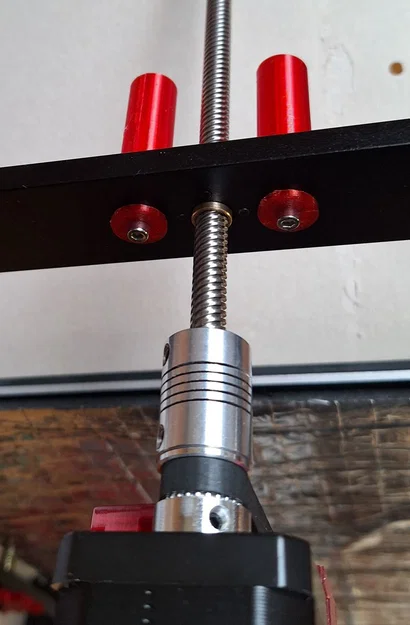

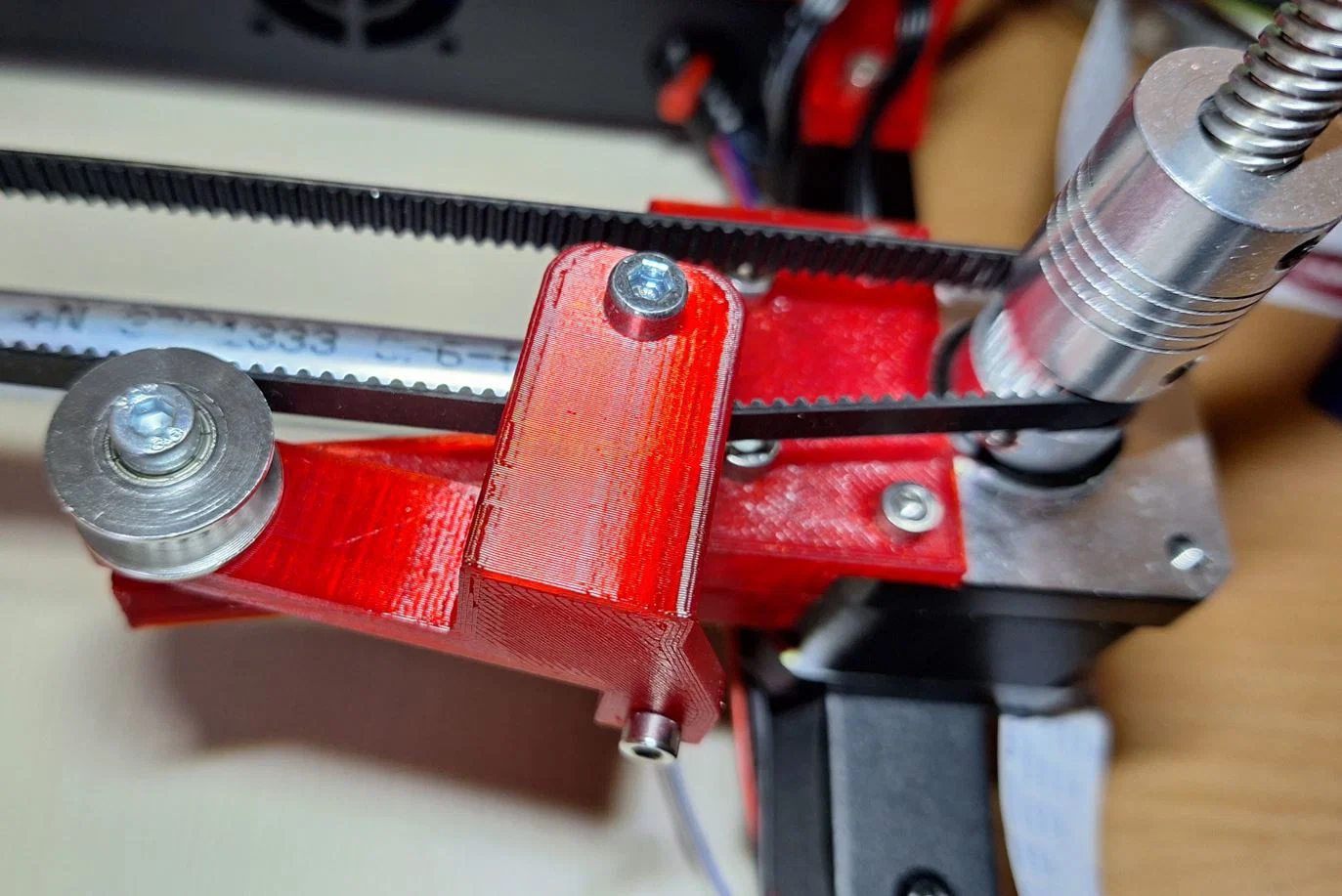

Z-Syncronisation (tự tạo)

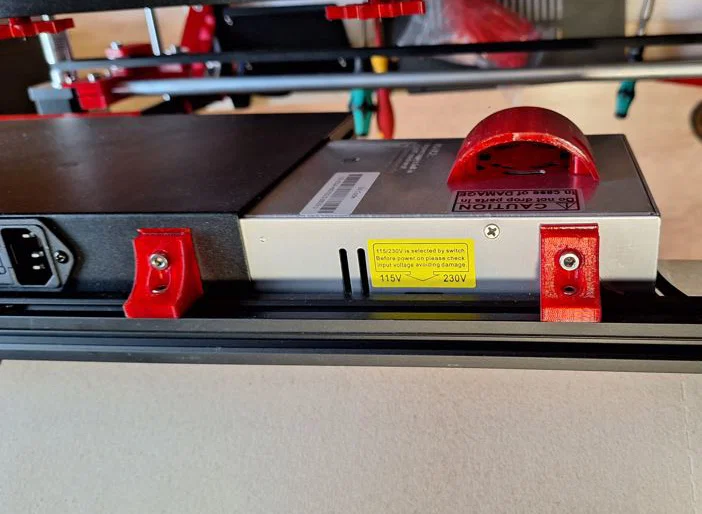

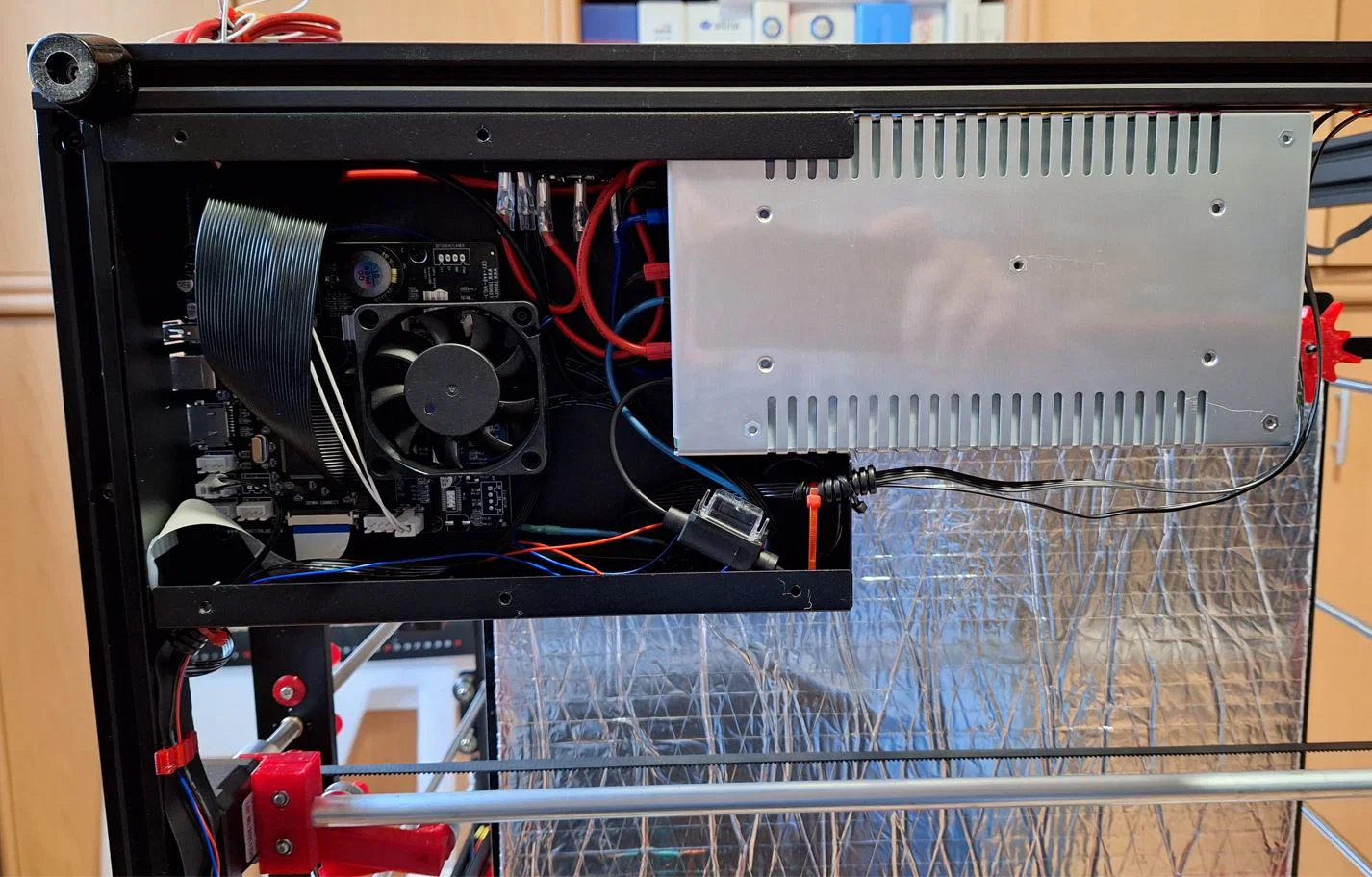

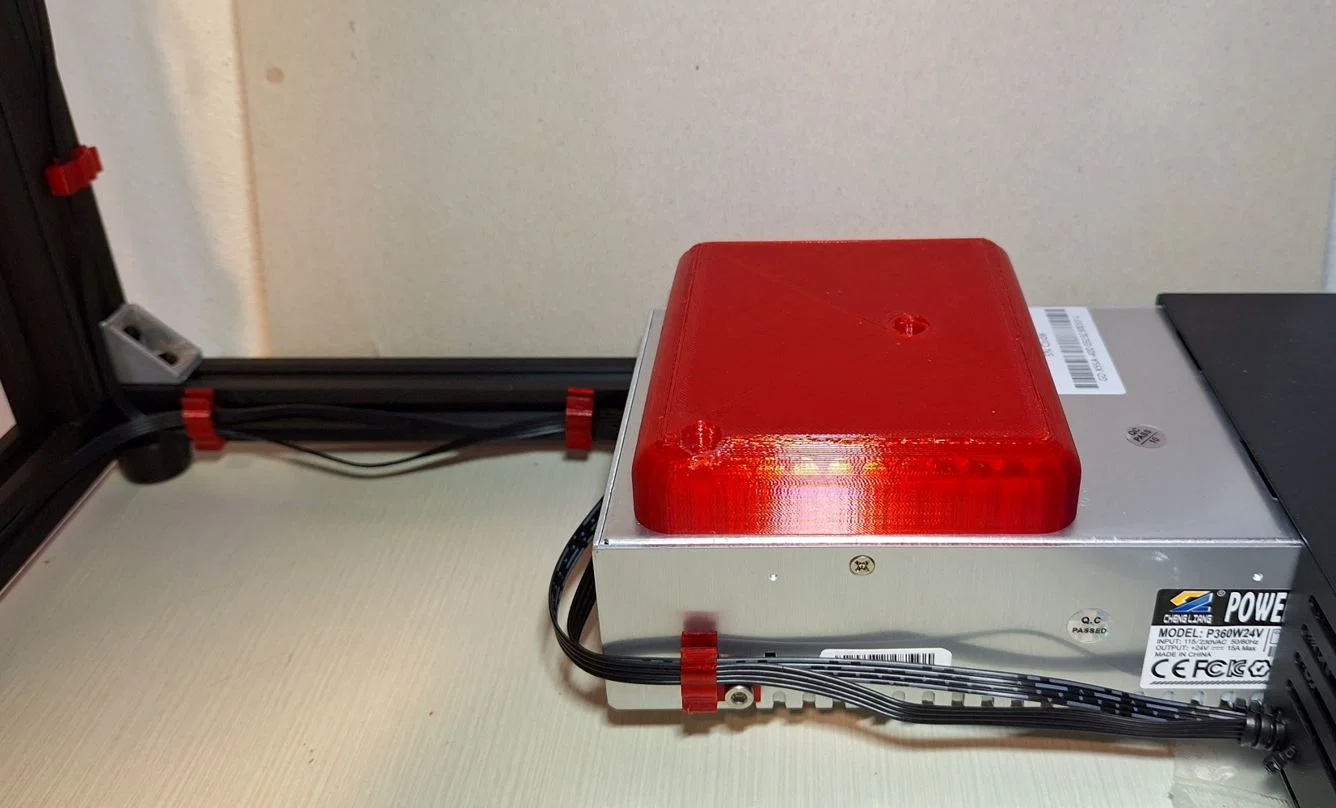

Holder cho bộ nguồn và hộp điều khiển (tự tạo)
Z-Emergency Stop (tự tạo)
bed distance (tự tạo)

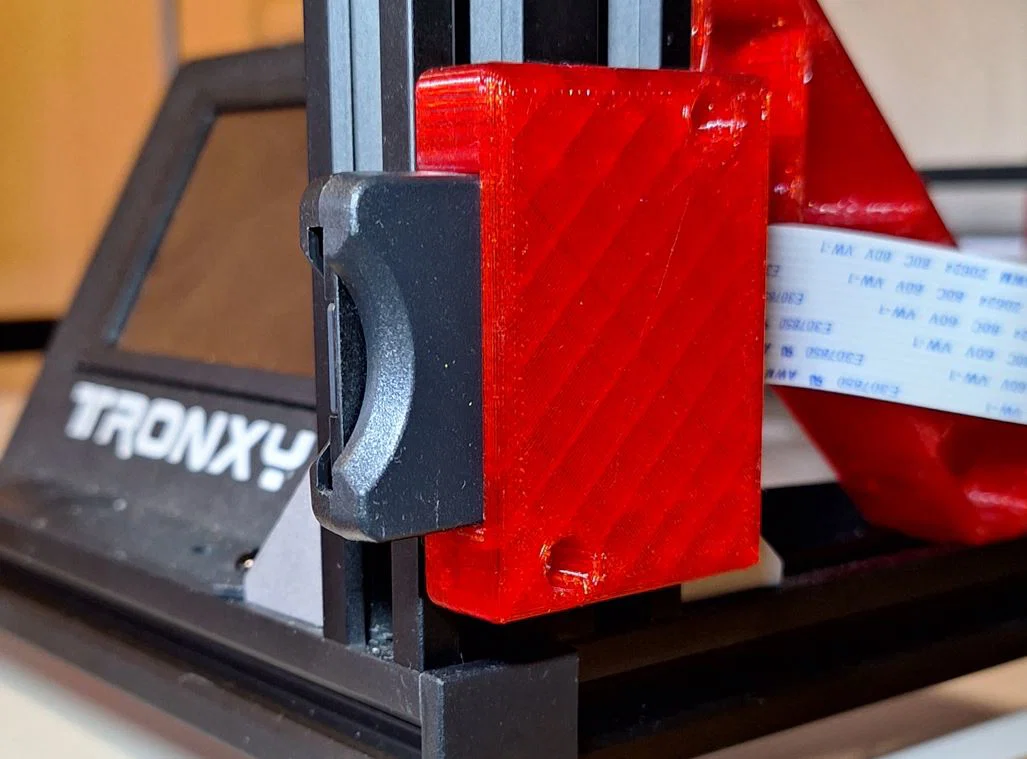

Holder cho SD card extension 35x11 mm (tự tạo)
Cable holder (tự tạo)

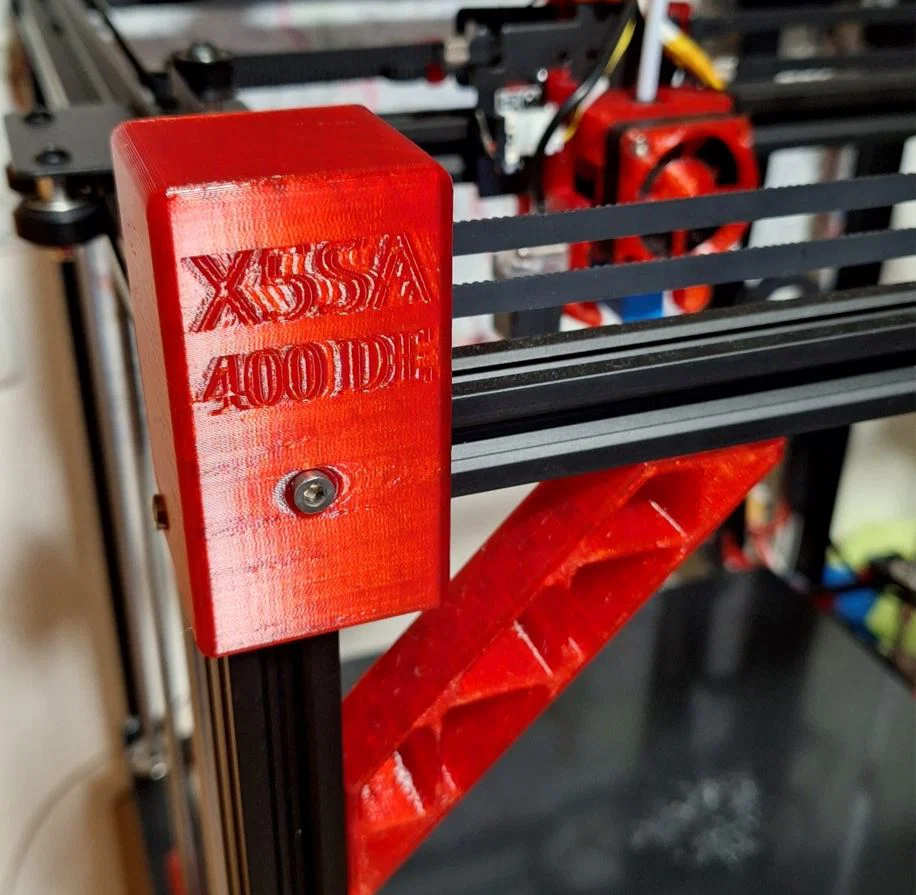

Roller protection corners (tự tạo)

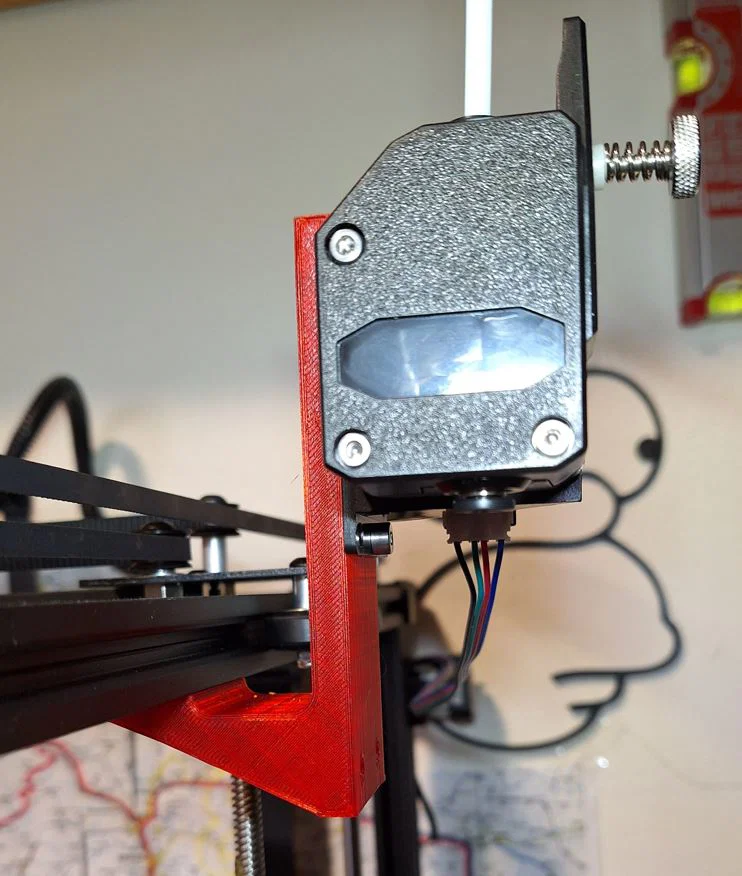

Extruder holder (đã chỉnh sửa)

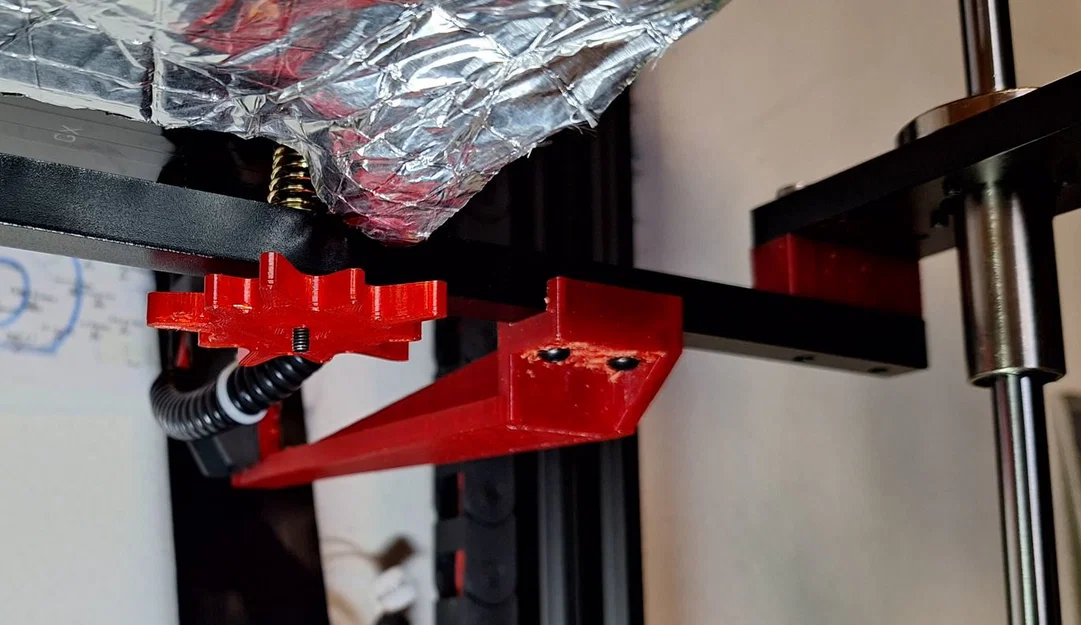

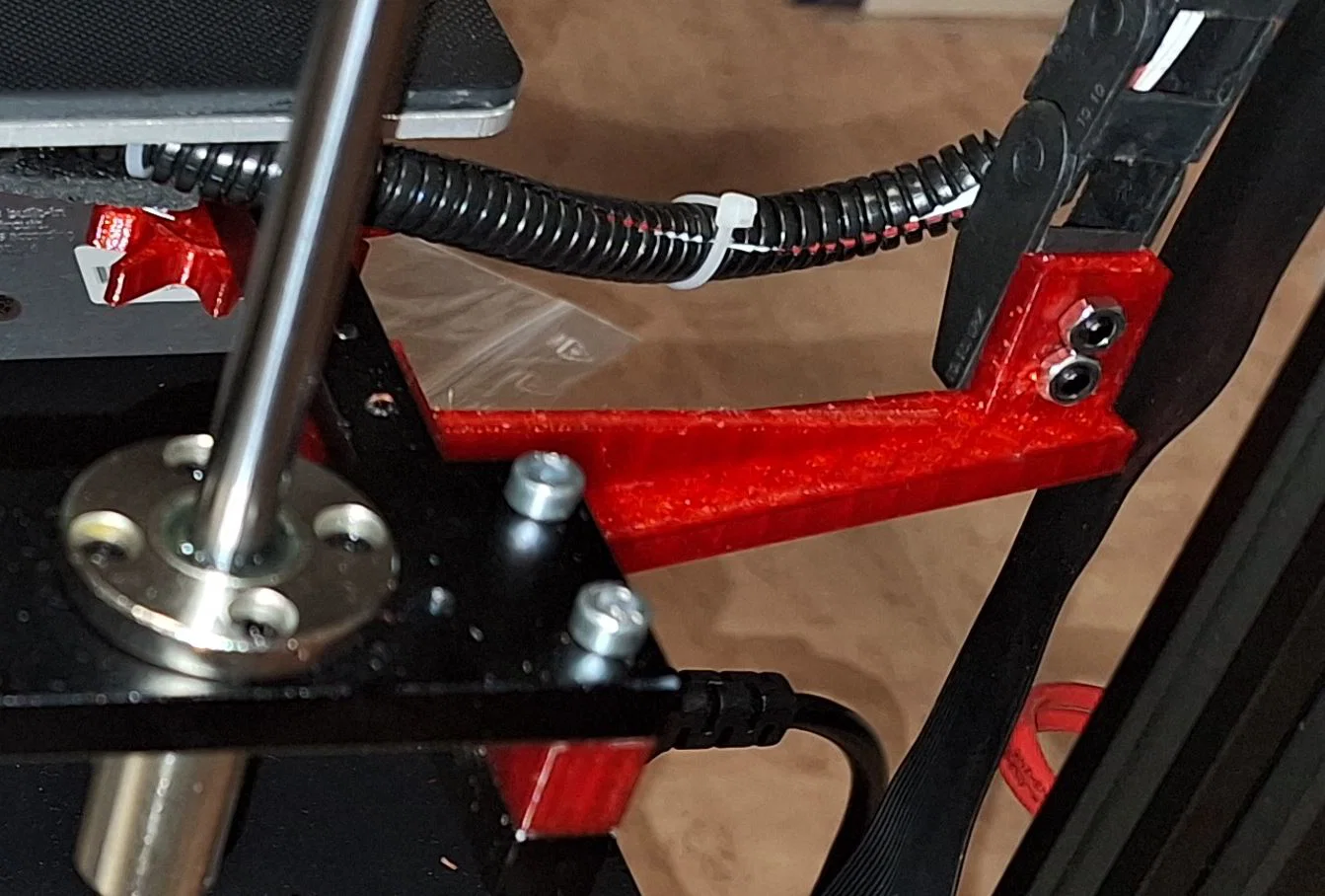

Bed chain holder (tự tạo)

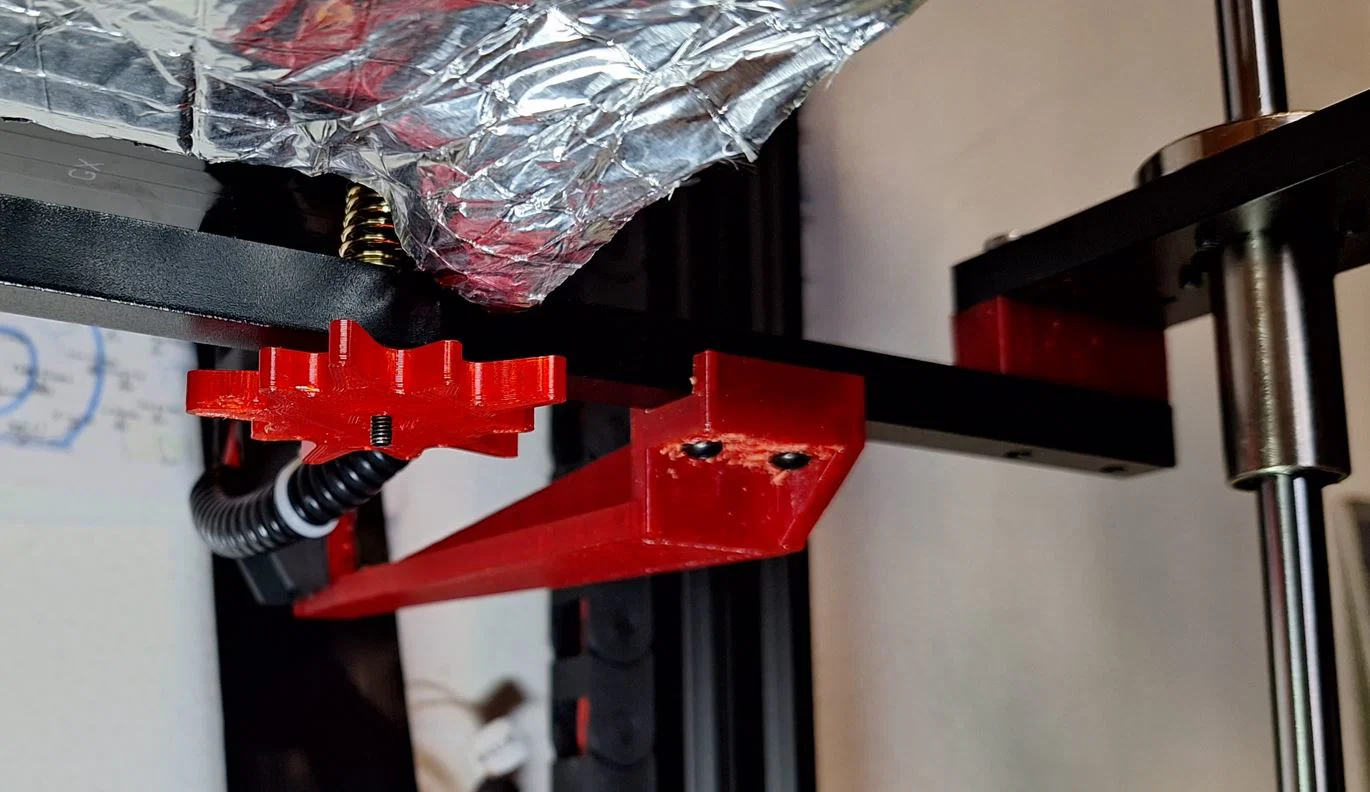

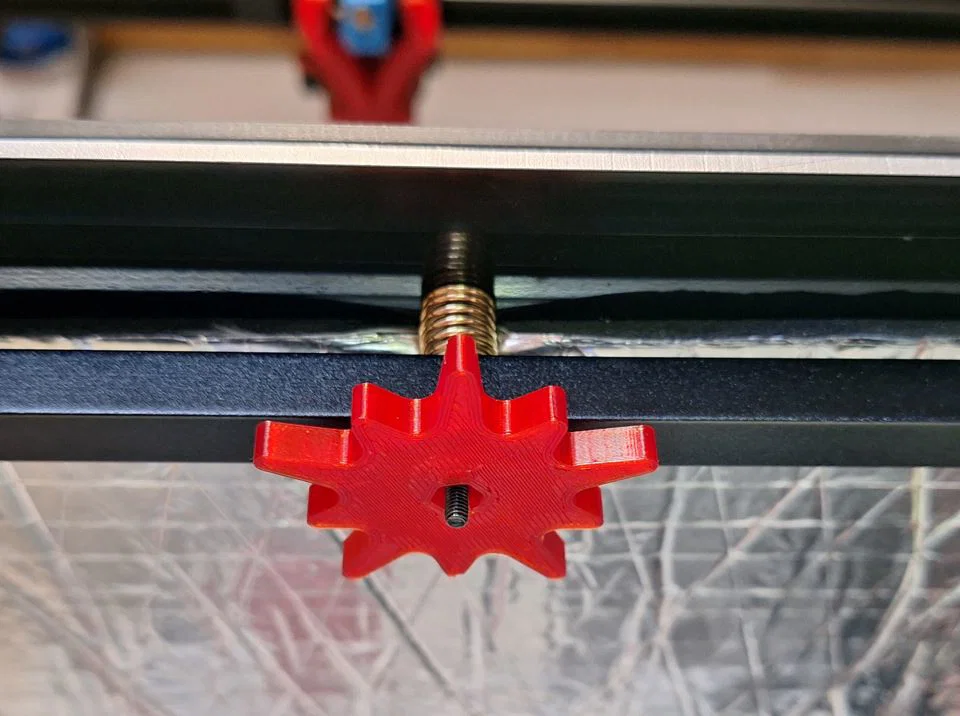

Núm bed leveling 0.1/0.05 mm/prongs (đã chỉnh sửa)

Cần có:
1x toothed belt GT2x6x1210 (X5SA 400)
2x toothed belt pulley GT2x6 24Z D5 mm (X5SA 400)
2x toothed belt idler GT2x6 20Z D4 mm
1x tube 12x538 mm (X5SA 400)
1x LED strip 24V 10 mm 60LED/m
1x radial fan 5015
1x SD extension 500 mm
Ốc, đai ốc, slotted nuts M5 M4 M3

Lưu ý: Khoan lỗ 2.5 mm để bắt ốc M3 trên các chi tiết “KaltEndeLuefterHalter”, “ZNotStop” và “ZSyncSpanner”, rồi siết ốc vào.
Scale chiều cao của “ZNotStop” theo nhu cầu.
Bộ làm mát linh kiện này bị cấn với cable chain, nên dời chain ra ngoài và dùng “BettKetteHalter” bản dài hơn.

Mình in tất cả các chi tiết bằng PCTG.

Mình cũng khuyến nghị: Tronxy X5SA Sailfin Volcano Direct Extruder

Các món đã chỉnh sửa và sử dụng từ:

Adjustable LED Strip Backets

https://www.thingiverse.com/thing:2207879

40mm Fan turbine cover with Dust Filter
https://www.thingiverse.com/thing:4395074

Fan Tronxy XY-2 x5sa x5s
https://www.thingiverse.com/thing:3663026

Cable Clips
https://www.thingiverse.com/thing:4050583

Nifty Clamp!
https://www.thingiverse.com/thing:4138158

Extruder Mount for 2020 Profile (Tronxy X5S)
https://www.thingiverse.com/thing:2633989

corner stiffening for 2020 V-Slot profile
https://www.thingiverse.com/thing:4903224

Bed Leveling Knob M3x0.5 pitch
https://www.thingiverse.com/thing:2853941
