Hướng dẫn lắp đặt cảm biến chạy cho bộ dẫn PTFE gọn gà...

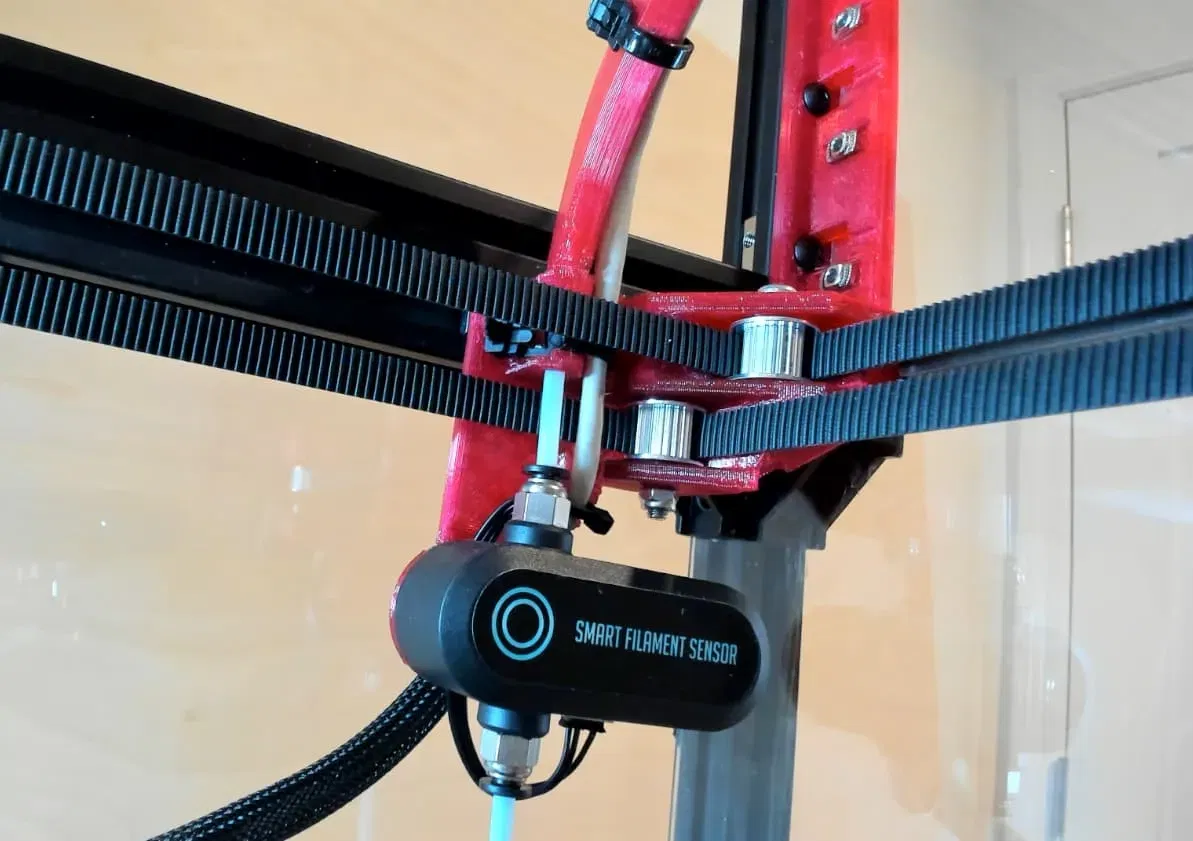

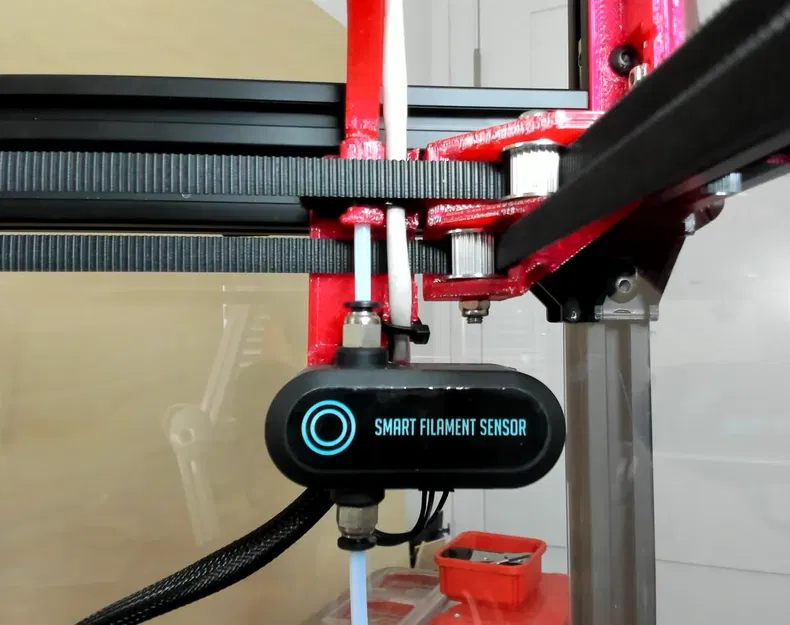

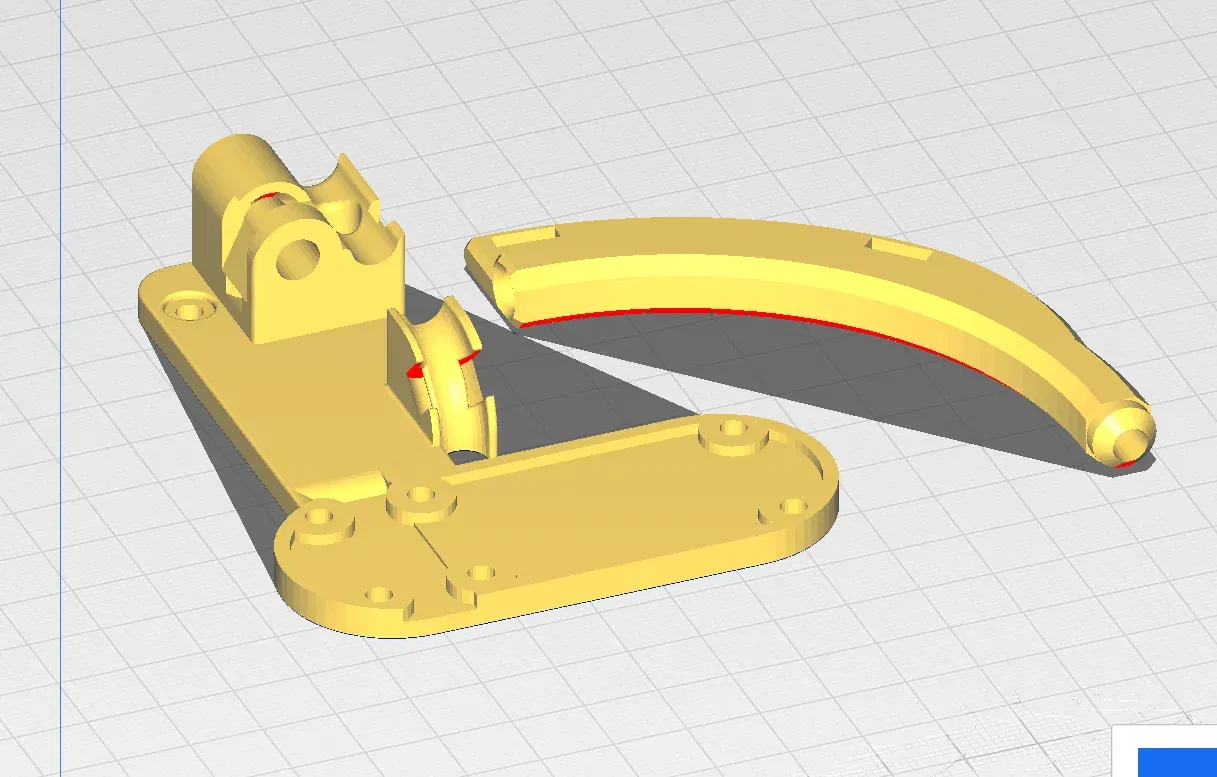

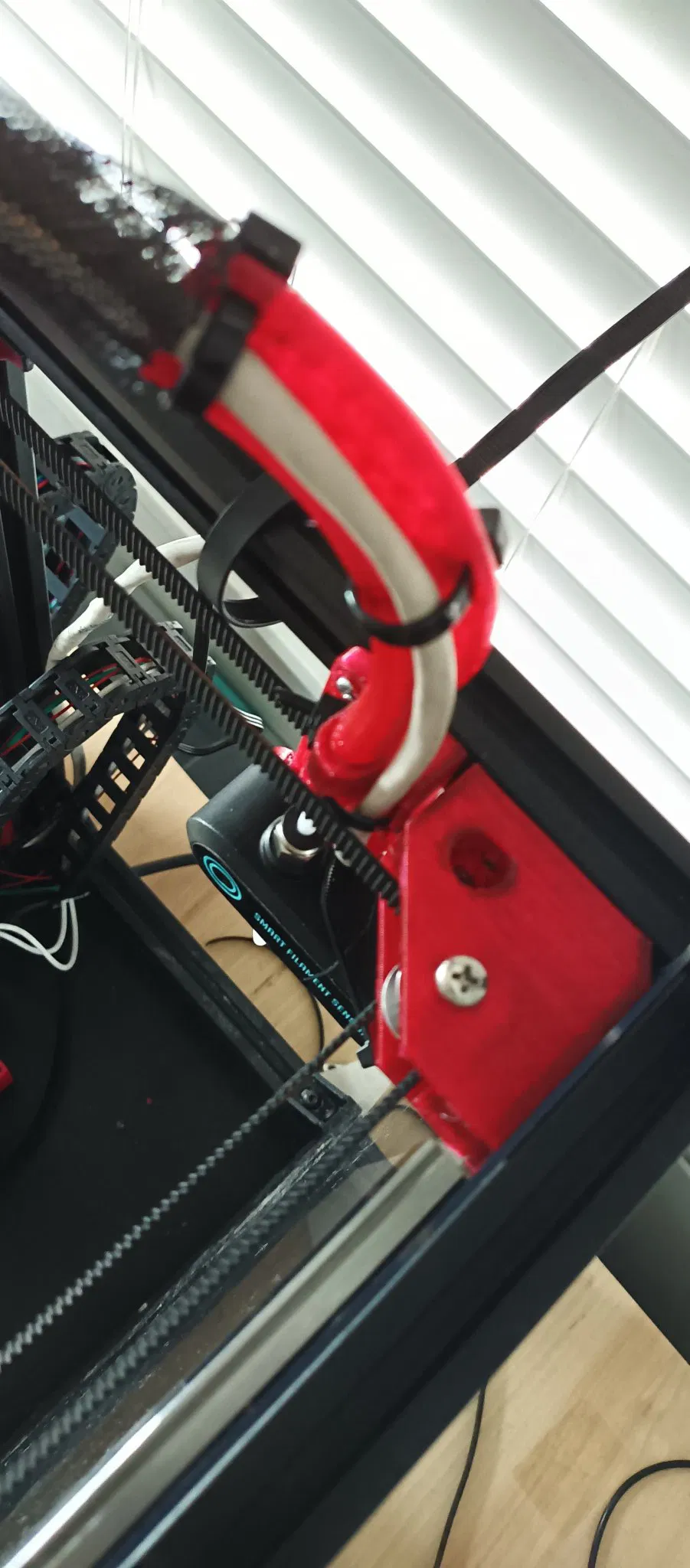

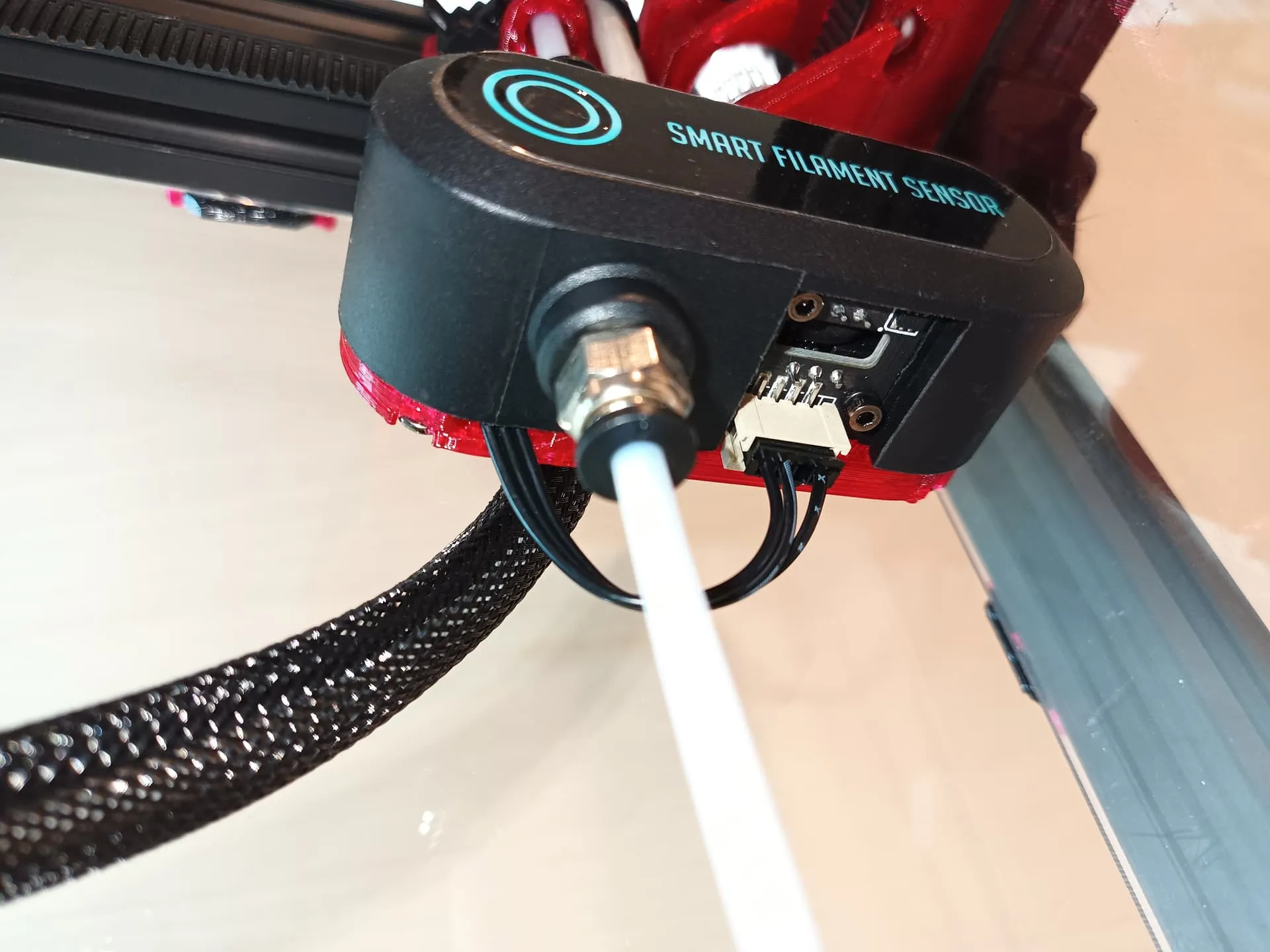

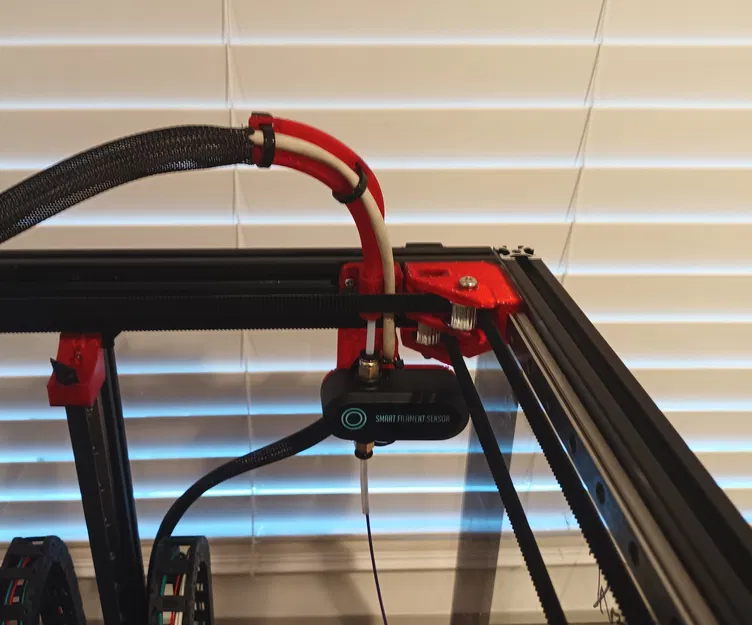

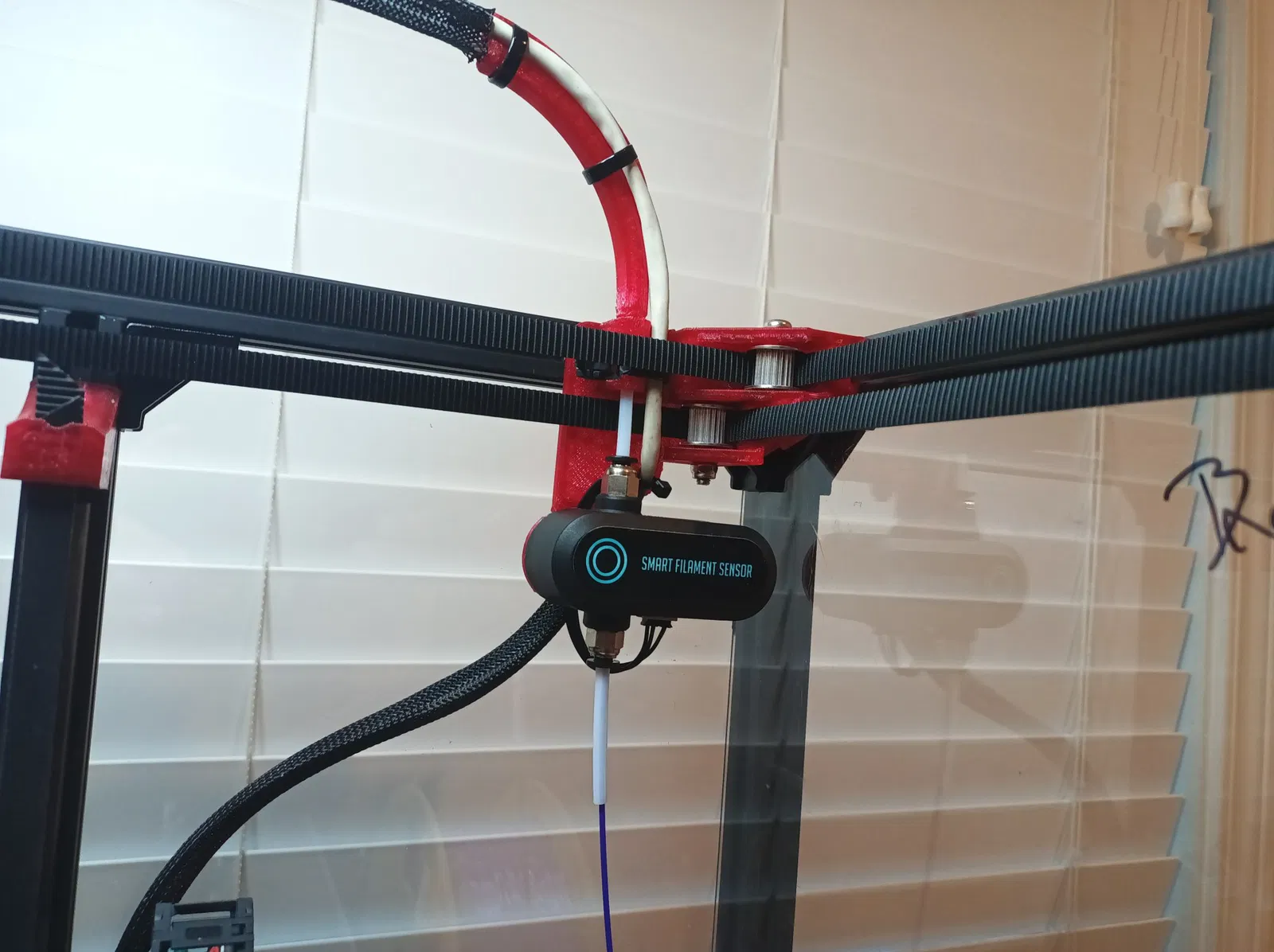

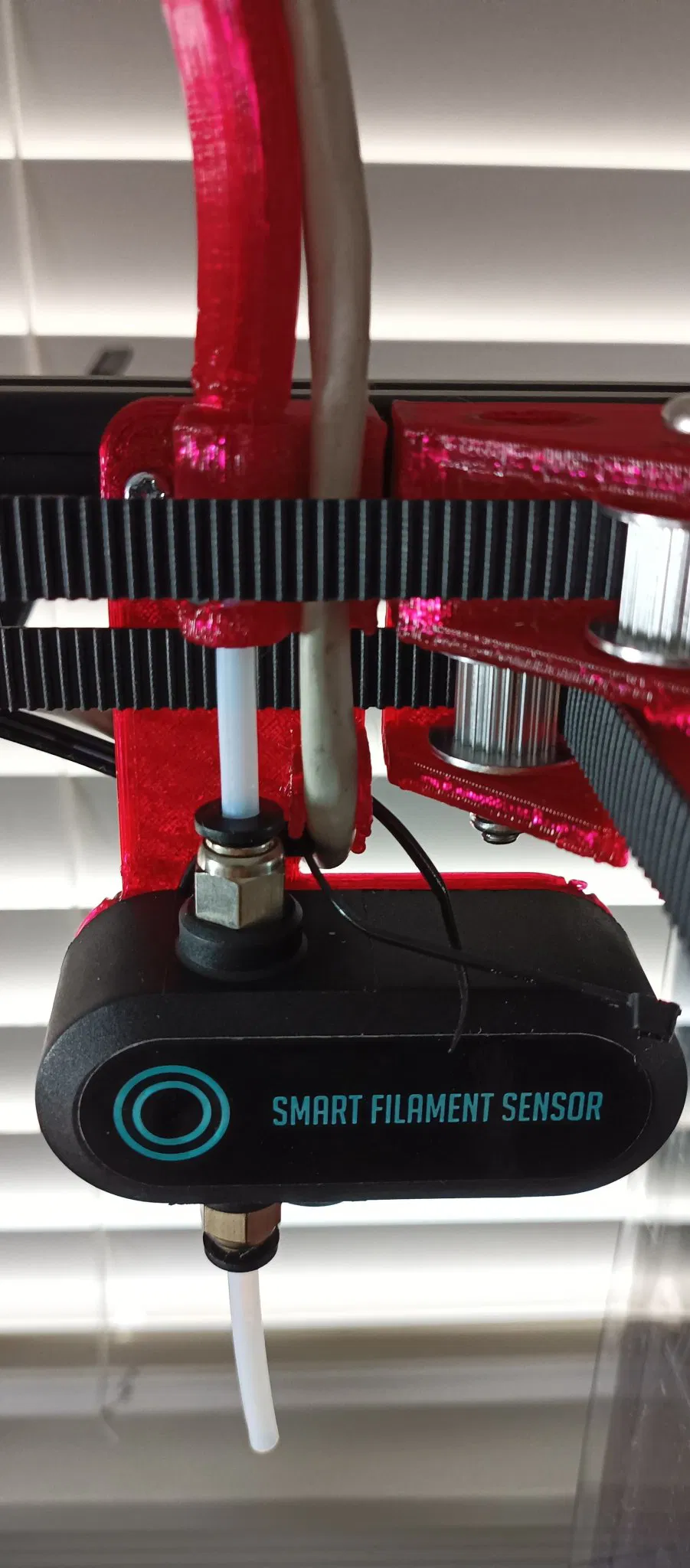

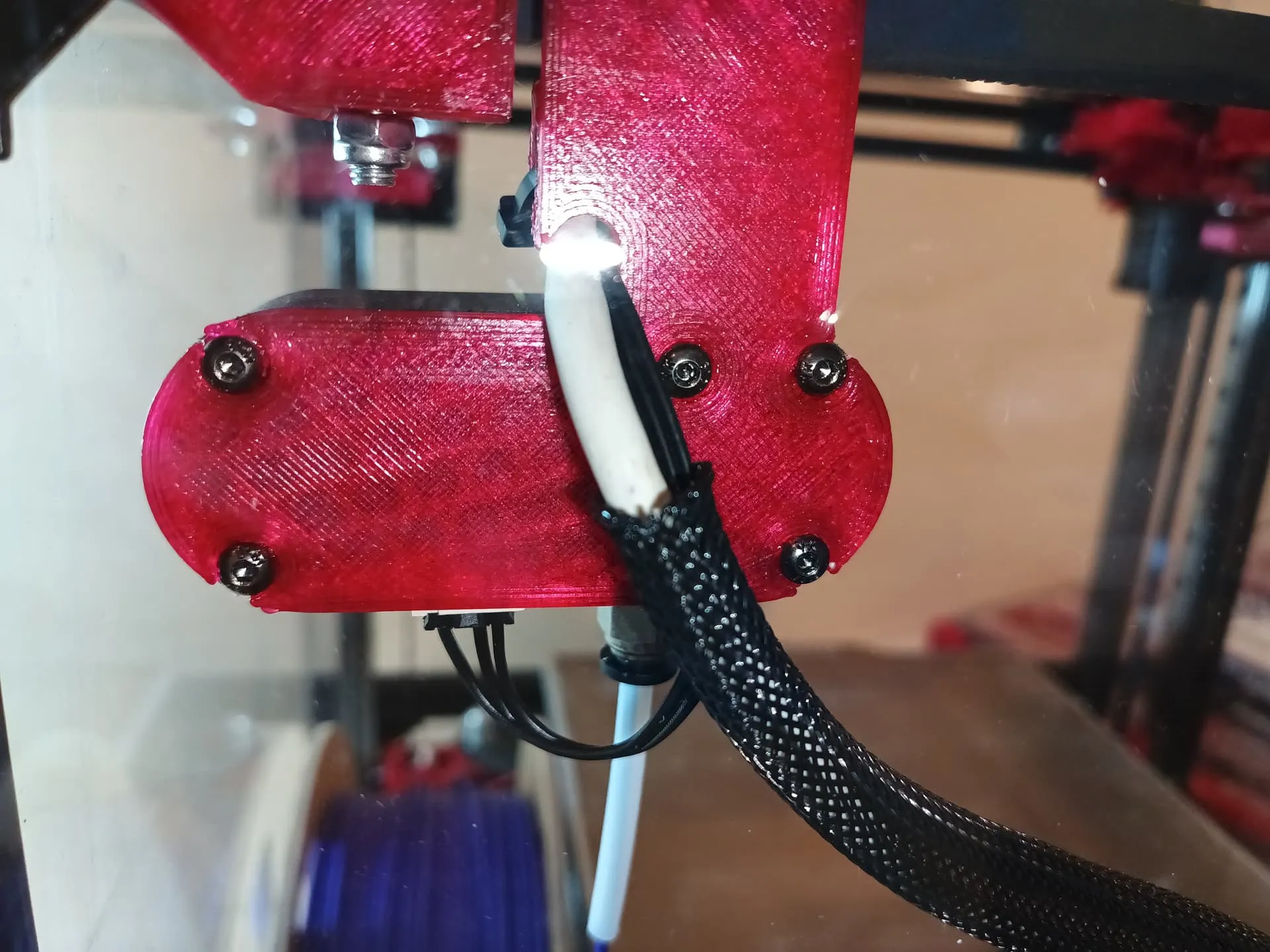

[Cập nhật 2023/09/28 Thêm aza-ptfe-guide-110mm.v4, bán kính lớn hơn để giúp tránh việc dây rốn bị chùng và mắc vào các ray XY. Tạo ra hướng dẫn PTFE gọn gàng và có thể đóng lại, cùng với thiết lập dây điện gantry. Mục tiêu là độ tin cậy cao, lực cản thấp và không ảnh hưởng đến chất lượng/tốc độ. Thật tuyệt khi PTFE không tạo ra tiếng ồn khi va chạm vào các tấm LID. Các bản in 3D thông thường với tốc độ 1000+ mm/s dường như đều mở với chiều dài PTFE Bowden ngược rất dài vươn lên trên đỉnh máy in. Tuy nhiên, tôi muốn một thiết lập gọn gàng để giúp giảm chiều cao tổng thể, giúp giảm không gian chiếm dụng và giảm năng lượng nhiệt cần thiết/mất. Bao gồm các lỗ gắn cho cảm biến filament thông minh BigTreeTech (BTT SFS) v1.0 btt-sfs-v1-0-smart-filament-sensor-detection-stuck-blocking-filament-module. Gỡ bỏ tấm lưng của cảm biến và gắn trực tiếp. Lưu ý cách dây cảm biến đi xuống qua một kênh cắt ở bên trái. Bao gồm các lỗ cho dây zip, hãy xem xét sử dụng dây zip có thể tái sử dụng. Có thể có thể sử dụng gắn mà không cần dây zip do độ vừa khít. Cuối cùng đã có thiết kế này sau khi xem xét một vài thiết lập khác nhau, bao gồm… - Hướng dẫn PTFE V1E MP3DP v4 của Niget2002 tại https://www.thingiverse.com/thing:5968992

• Voron Trident
• Bambu
• Pantheon
• Creality K1 Thật tuyệt khi thấy thiết lập cuối cùng của tôi trông giống như Creality Sermoon D3 Pro trước khi tôi thậm chí tìm thấy thiết kế đó. Được tạo ra như một phần của xây dựng V1 Engineering MP3DP v4 của tôi, chi tiết @ https://forum.v1e.com/t/mp3dp-v4-azas-build/37251 Tạo chủ đề tách biệt tập trung vào ý tưởng/tiến trình hướng dẫn PTFE @ https://forum.v1e.com/t/ptfe-guide-ideas-for-enclosed-mp3dp-or-other-corexys-even/38680/26 Tạo Mod này cho xây dựng V1 Engineering MP3DP v4 của tôi ( https://www.f3d.vn/3d-model/2049-may-in-corexy-mp3dp-v41-tu-v1-engineering ). Có thể hoạt động cho các máy in CoreXY khác tùy thuộc vào thiết lập dây đai của chúng.
