Giá đỡ quạt 40mm hướng lên cho máy in 3D

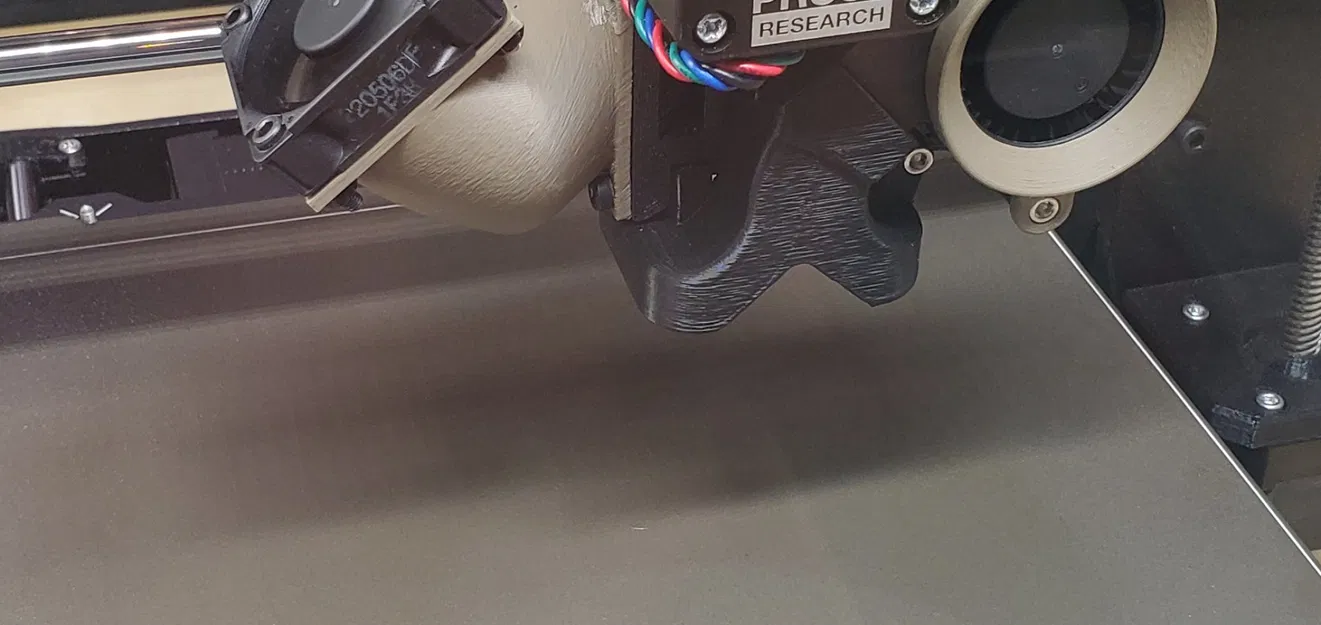

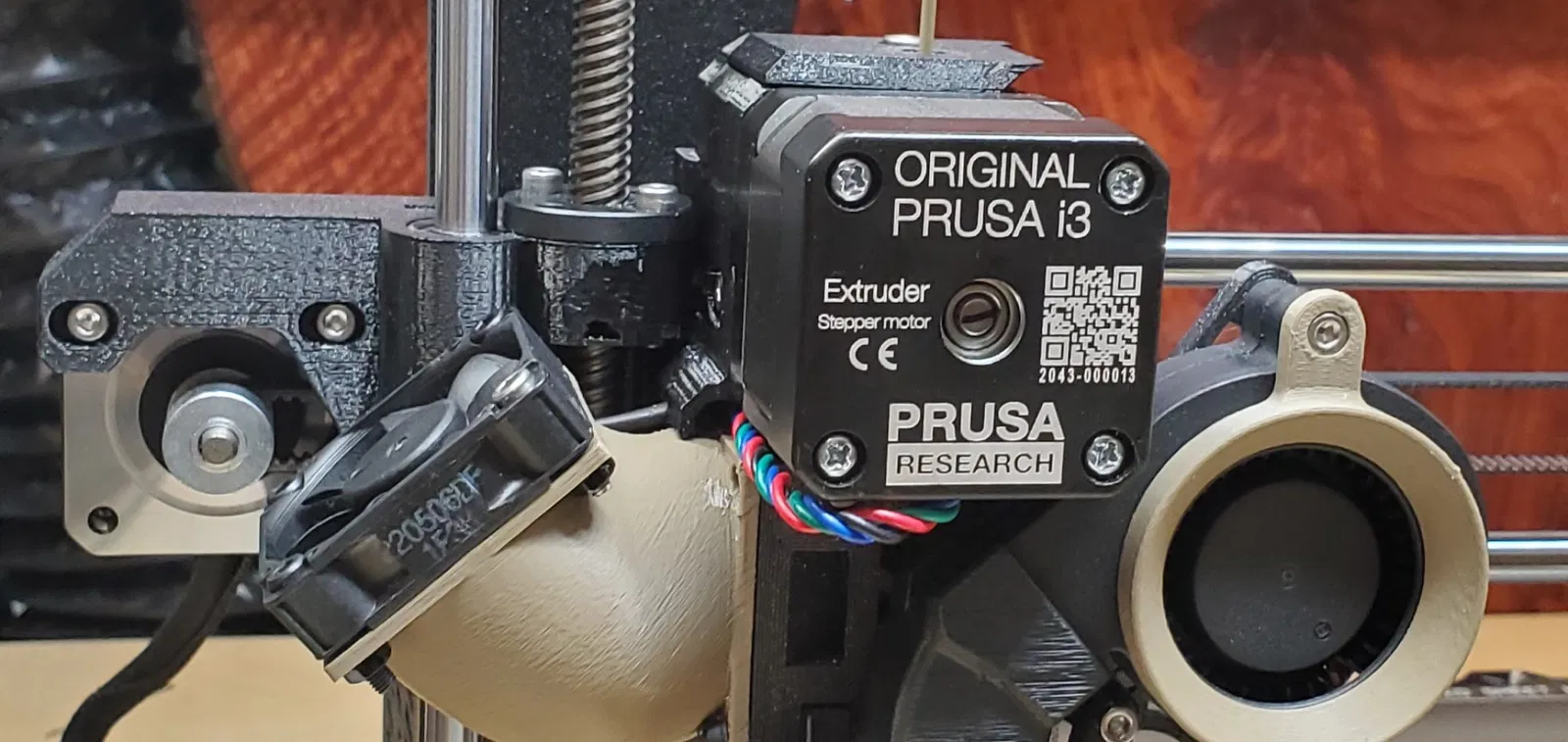

Tôi đã tạo mô hình này để hướng quạt 40mm lên trên, tránh xa bề mặt in để ngăn gió lùa trên các mô hình mỏng và filament khó tính. Nó lệch sang bên trái để tránh trục z và về đúng vị trí. Tôi đã in bằng mk3s plus sử dụng hỗ trợ hữu cơ. (Tôi đã thay đổi các tham số hỗ trợ hữu cơ thành góc đường kính nhánh là 9 và đường kính nhánh với tường đôi là 1mm.) Bạn sẽ cần 4 vít m3. 3 cái dài 12mm và một cái dài 16mm cho ống dẫn khí làm mát dài hơn (góc dưới bên phải). Thêm 4 vít 12mm và đai ốc để gắn quạt (bạn có thể sử dụng các vít được cung cấp ban đầu nhưng vẫn cần 4 đai ốc). Quạt nguyên bản sẽ vừa đủ nhưng cần phải tạo một khe nhỏ ở giữa kênh dây quạt. (hãy rất cẩn thận) Bạn có thể thấy khe nhỏ trong một bức ảnh. Tôi đã tạo khe ở đường nối của hai mảnh.

Tôi đã in bằng ASA với chiều cao lớp là .2mm, 2 viền.

Đã khắc phục vấn đề của tôi và đã in liên tục kể từ đó. Dường như không ảnh hưởng tiêu cực đến việc làm mát. Nó thậm chí có thể đang hút không khí mát hơn khi in với nhiệt độ giường cao. (Tôi chỉ in bằng asa hoặc hỗn hợp pc.)

Cách tệp được nhập vào prusaslicer là ngược so với cách tôi đã in. (ít hỗ trợ hơn) nhưng bạn cứ làm theo cách của bạn.

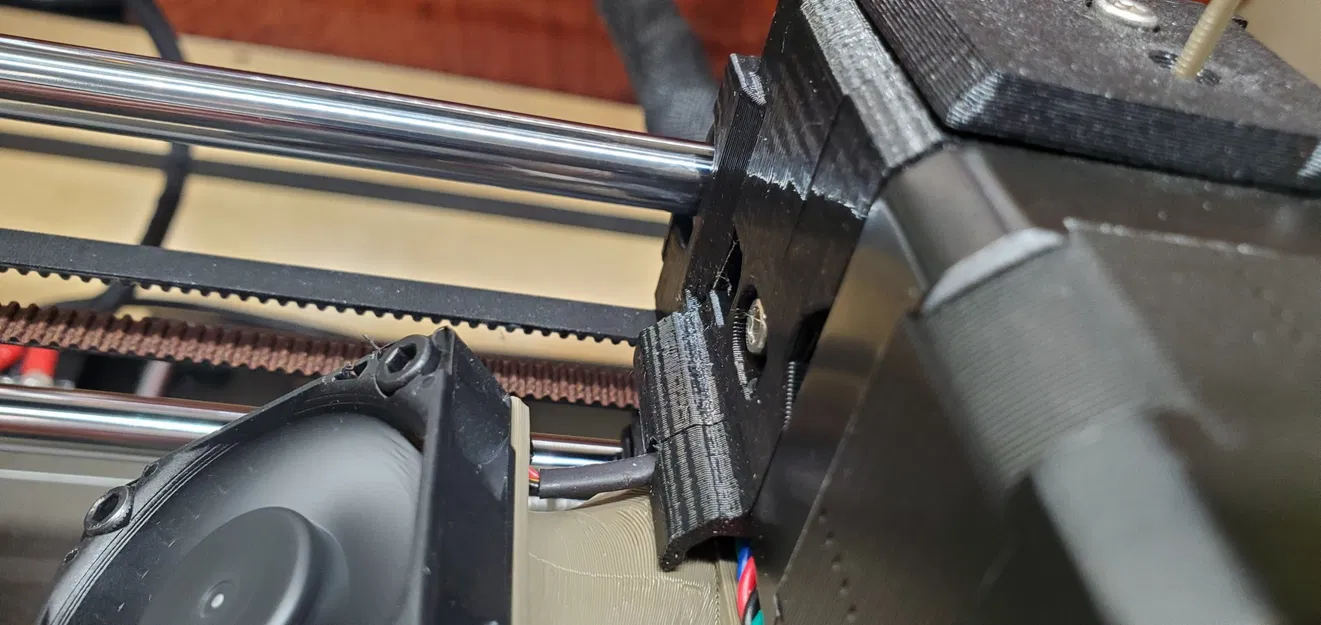

Tôi đã phải cắt bớt giá đỡ trục z trên cái mà bạn thấy trong bức tranh vì tôi bị chạm nửa mm và không muốn in cái khác. Tôi đã ngạc nhiên về độ dày của tường trên giá đỡ trục z nơi tôi đã cắt (tìm thấy bên trong) nhưng dường như không làm yếu đi. Kể từ đó, tôi đã thay đổi mô hình để có khoảng cách và không cần phải cắt bớt giá đỡ trục z.
